2020-2021中考物理专题复习家庭电路故障的分析问题的综合题含答案解析
一、初中物理家庭电路故障的分析问题1．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开【答案】B【解析】【分析】【详解】闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。
可能是火线断路，可能是零线断路。
灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。
说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。
当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。
测电笔接触右孔时，氖管照常发光。
故选B。
2．电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
只闭合S、S1时，若L0不发光，说明L1所在支路________（填“正常”“短路”或“断路”）；还可用试电笔检查电路故障，闭合开关S、S2时，L2不发光，用试电笔分别测试A、B、C点，测电笔的氖管都发光，则电路的故障为____________________。
【答案】断路进户零线断路【解析】【分析】【详解】[1]假设L1所在支路正常，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不正常；假设L1所在支路短路，那么有电流流过L0，L0会发光，这与题意不符合，所以L1所在支路不是短路；假设L1所在支路断路，那么没有电流流过L0，L0不会发光，这与题意相符合，所以L1所在支路是断路的。
[2]当电路是断路时，用测电笔测量时，C是与零线相通的，本不该亮，亮了那就说明到C 的零线断开了。
3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。
那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。
【答案】BD间开路 0.02【解析】【分析】解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。
【详解】[1]如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD 段某处断路，会造成题干的现象。
[2]交流电是电流方向周期性改变的电流，我国使用的是交流电，在一个周期之内电流方向变化两次，频率为50Hz，周期为0.02s。
4．（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点________的材料做成，增加一根导线，并将导线接在__________两点间闭合开关，造成短路，可引起熔丝熔断．除短路之外，_____________________也会引起熔丝熔断。
（2）如图2甲所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的孔_______（选填三个孔的代号）．小朋同学想在家里安装一盏照明灯，图2乙所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在________方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c三点时，测电笔的氖管都发光，则电路的故障为________________________________________。
【答案】较低BD总功率过大（过载） E 2 进户零线断路【解析】【分析】【详解】(1)[1][2][3]熔丝材料的特点是熔点较低；为造成短路，引起熔丝熔断，导线应该接在BD两点间，那么电流流过导线AB后，不会经过小灯泡，而是流过导线BD，再流过熔丝，回负极，这样电路中的电流很大；除短路之外，用电器的总功率过大也会引起熔丝熔断；(2)[4][5]三孔插座的接法是左零右火中接地，用于接地的导线应该接在插座的孔E；按照家庭定路的接法，开关应该接在火线上，所以虚线框2应该接开关；[6]假设电灯断路，那么用测电笔测试a点时，测电笔的氖管不发光，这与题意不符合，故不可能是电灯断路；假设电灯短路，那么闭合开关后，电路中的电流很大，保险丝会烧断，用测电笔分别测试a、b、c三点时，测电笔的氖管都不发光，这与题意不符合，故不可能是电灯短路；假设进户零线断路，闭合开关后，没有电流流过灯泡，用测电笔分别测试a、b、c三点时，测电笔的氖管会发光，这与题意相符合，故电路的故障为进户零线断路。
5．如图所示是小梦家中某房间电路的一部分，若在图中甲、乙两处只能装电灯或开关。
对此电路，说法正确的是（）A．保险丝熔断，一定是用电器总功率过大B．电冰箱接入三孔插座能使金属外壳接地C．甲处应装开关，乙处应装电灯D．用试电笔测图中三点，A、C两点氖管发光【答案】B【解析】【分析】【详解】A。
保险丝熔断，可能是发生了短路，也可能是用电器总电功率过大，故A错误；B．电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于电冰箱的外壳带电而使人发生触电事故，故B正确；C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故乙处接开关、甲处接灯，故C错误；D．A点与零线接通，B点与零线接通，C点与火线接通，用试电笔测试时，A点氖管不发光，B点氖管不发光，C点氖管发光，故D错误。
故选B。
6．晚上，小强家的灯均正常发光，突然灯全部熄灭，经检查保险丝完好，用测电笔检测插座的两孔，氖管均发光，发生这一现象的原因可能是（）A．某盏灯灯丝断了B．某开关处短路了C．进户线的零线断了D．插座处短路了【答案】C【解析】【分析】【详解】A．家庭电路为并联电路，某盏灯灯丝断了，不会对其它用电器产生干扰，故A不符合题意；B．某处开关短路，相当于此开关一直处于闭合状态，其对应的现象是由该开关控制的用电器会一直工作，故B不符合题意；C．进户线的零线断了，家中所有灯全部熄灭，电路中没有电流，所以保险丝也安全无恙；用测电笔试触插座的两个插孔时，火线、试电笔、人体、大地构成通路，所以氖管均发光。
故C符合题意；D．插座处短路了，整个家庭电路都被短路，电流过大，保险丝会被熔断，故D不符合题意。
故选C。
7．如图所示为某家庭部分电路示意图。
在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，家中其他用电器都正常工作。
以下叙述正确的是（）A．造成该故障的原因可能是电热烧水壶开关被短路了B．保险丝熔断后，应立即更换新保险丝，恢复供电C．保险丝e熔断后，用测电笔测试两孔插座的左右两孔，只有测右孔时氖管发光D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应小于空调的额定电流【答案】C【解析】【分析】【详解】A．在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，说明与空调相连的线路被短路或空调的功率过大，或者保险丝的额定电流过小，故A错误；B．保险丝熔断后，应查明保险丝熔断的原因，故障修复后再更换新保险丝，恢复供电，故B错误；C．空调和两孔插座是并联的，能独立工作，互不影响，保险丝e熔断后，空调不能工作，对两孔插座没有影响，再根据左零右火的原则，则只有测右孔时氖管发光，故C正确；D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应略大于空调的额定电流，故D错误。
故选C。
8．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。
电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路【答案】B【解析】【分析】将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
【详解】当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
9．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
10．某同学家里电灯均正常工作,当他把“220V 11W”的台灯插头插入插座后,闭合台灯开关，室内电灯全部熄灭，总开关跳闸，发生这种现象原因可能是（）A．台灯开关处有短路B．插座处有短路C．台灯灯座处有短路D．台灯插头处有短路【答案】C【解析】【详解】A．若是台灯开关处有短路，则无论开关闭合还是断开，灯泡都会发光，也就是说开关失去了控制灯泡通断的作用，电路并不会出现短路，故A错误；B．若是插座处原来有短路，则在没有插入台灯之前，保险丝被熔断，故B错误；C．若是台灯灯座处有短路，则在台灯插头插入插座，闭合开关时，电路就会出现短路，故C正确；D．若是台灯的插头处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现，故D错误；故选C。
11．如图所示的是一个电热器电路。
电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障，今用一个校验电灯分别接在各处，得到下表所示的结果，根据表格内容可判断（）校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A．开关断路，指示灯短路B．指示灯断路，电热丝短路C．电热丝断路，开关短路D．指示灯断路，开关短路【答案】A【解析】【详解】校验电灯接在af点，正常发光，说明该灯直接接在电源上，说明这两点之间有开路；校验电灯接在ab点，不发光，说明该灯短路，或从a点到电源或b点到电源有开路；校验电灯接在cd点，亮度较暗，说明该灯与其它用电器串联接入电路，说明cd两点之间有开路；校验电灯接在ef点，不发光，说明该电热丝短路，或从e点到电源或f点到电源有开路；校验电灯接在ad点，亮度较暗，说明该灯与其它用电器串联接入电路，说明ad两点之间有开路；校验电灯接在cf点，正常发光，说明该灯直接接在电源上，指示灯短路；综合分析，断路的元件是开关，短路的元件是指示灯。
中考物理家庭电路故障的分析问题综合题附答案
一、初中物理家庭电路故障的分析问题1．小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S ，白炽灯L 亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S ，再次用测电笔测试插座的两个孔时，下列说法正确的是( )A ．测试两孔时测电笔都不发光B ．测试两孔时只有b 孔让测电笔发光C ．故障是灯泡L 断路D ．故障是熔断器断开【答案】B【解析】【分析】【详解】闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L 亮了一段时间后熄灭了，说明灯泡、火线和零线不能构成通路。
可能是火线断路，可能是零线断路。
灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光。
说明左孔和右孔都和火线相连，则火线无故障，灯泡亮了一段时间后熄灭，只能是因为图中的零线断路。
当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光。
测电笔接触右孔时，氖管照常发光。
故选B 。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt 知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多【解析】【分析】【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt 知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
中考物理 家庭电路故障的分析问题 综合题附详细答案
一、初中物理家庭电路故障的分析问题1．晚上，小强家的灯均正常发光，突然灯全部熄灭，经检查保险丝完好，用测电笔检测插座的两孔，氖管均发光，发生这一现象的原因可能是（）A．某盏灯灯丝断了B．某开关处短路了C．进户线的零线断了D．插座处短路了【答案】C【解析】【分析】【详解】A．家庭电路为并联电路，某盏灯灯丝断了，不会对其它用电器产生干扰，故A不符合题意；B．某处开关短路，相当于此开关一直处于闭合状态，其对应的现象是由该开关控制的用电器会一直工作，故B不符合题意；C．进户线的零线断了，家中所有灯全部熄灭，电路中没有电流，所以保险丝也安全无恙；用测电笔试触插座的两个插孔时，火线、试电笔、人体、大地构成通路，所以氖管均发光。
故C符合题意；D．插座处短路了，整个家庭电路都被短路，电流过大，保险丝会被熔断，故D不符合题意。
故选C。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．如图所示的家庭电路，当闭合开关时，发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。

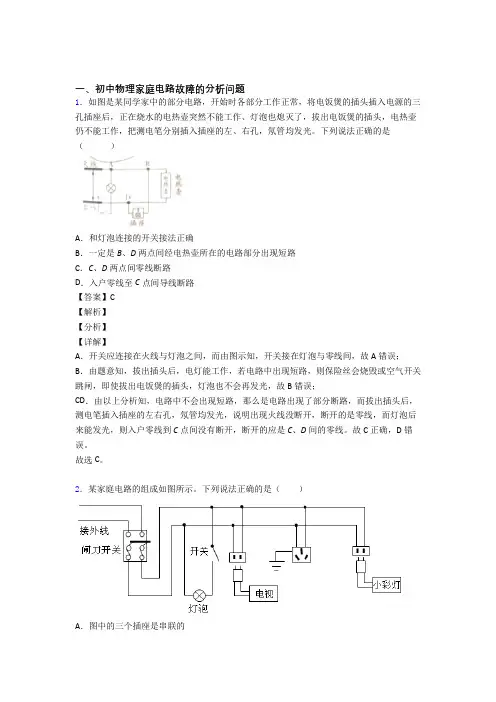

2020-2021中考物理复习《家庭电路故障》专项综合练习及答案解析
一、初中物理家庭电路故障的分析问题1．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。
下列说法正确的是（）A．和灯泡连接的开关接法正确B．一定是B、D两点间经电热壶所在的电路部分出现短路C．C、D两点间零线断路D．入户零线至C点间导线断路【答案】C【解析】【分析】【详解】A．开关应连接在火线与灯泡之间，而由图示知，开关接在灯泡与零线间，故A错误；B．由题意知，拔出插头后，电灯能工作，若电路中出现短路，则保险丝会烧毁或空气开关跳闸，即使拔出电饭煲的插头，灯泡也不会再发光，故B错误；CD．由以上分析知，电路中不会出现短路，那么是电路出现了部分断路，而拔出插头后，测电笔插入插座的左右孔，氖管均发光，说明出现火线没断开，断开的是零线，而灯泡后来能发光，则入户零线到C点间没有断开，断开的应是C、D间的零线。
故C正确，D错误。
故选C。
2．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。
3．如图所示为某家庭卫生间电路，电灯和电热器都在正常工作。
在三线插座上刚插上洗衣机（开关未闭合）的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。
中考物理 家庭电路故障的分析问题 综合题及答案
B．台灯的灯丝断了
C．台灯的灯座内短路
D．台灯的插头内短路
【答案】D
【解析】
【分析】
电路中电流过大的原因：一是短路，二是用电器的总功率过大；这两种情况都会使保险丝烧断或跳闸，使家里的其它用电器停止工作。
【详解】
AB．由于没有将台灯插头插入插座时，室内电灯都正常工作，因此室内电灯、插座等用电器均正常，故AB错误；
【解析】
【分析】
【详解】
[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由 知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
13．在如图所示的家庭电路中，将充电插头插入插座后，插座不能给手机充电；闭合开关，灯泡不亮；拔出充电插头，将测电笔分别插入插座的两孔，氖管均发光。若电路中只有一处故障，则故障可能是（ ）
A．零线ab段断路
B．火线上的保险丝烧断
C．灯泡灯丝烧断
D．插座短路
【答案】A
【解析】
【分析】
【详解】
闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则插座能给手机充电，故不可能是灯丝烧断。插座的左孔能使氖管发光，说明插孔的左孔、灯泡、开关与火线相连；插座的右孔能使氖管发光，说明火线是完好的。若插座短路，火线和零线就已经相互接触形成短路，火线上保险丝会熔断，氖管不会发光，综合分析零线ab段断路，故A符合题意，BCD不符合题意。
中考物理综合题专练∶家庭电路故障的分析问题附答案解析
一、初中物理家庭电路故障的分析问题1．推理是一种重要的思维方法，下列推理正确的是（ ）A ．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐B ．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈C ．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变D ．家庭电路中的熔丝熔断，一定是发生了短路【答案】B【解析】【分析】【详解】A ．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A 错误；B ．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B 正确；C ．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C 错误；D ．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D 错误。
故选B 。
2．小岗将台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭，同时空气开关跳闸，造成这一故障的原因可能是_____。
将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为_____。
【答案】台灯处短路 灯丝与导线串联，由2Q I Rt =知，I 、t 相同时，灯丝电阻大于导线电阻，所以发热多【解析】【分析】【详解】[1]假设台灯处短路，那么有很大的电流流过电路，这时空气开关跳闸，由于空气开关跳闸，整个电路都没有电流流过，那么室内其他电灯全部熄灭，这种情况符合题意，所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后，闭合开关灯正常发光，小王又发现台灯的灯泡很热有点烫手，而与之相连的导线却不怎么热，这是因为灯丝与导线串联，由2Q I Rt =知，流过它们的电流和经历的时间相同，灯丝电阻大于导线电阻，所以发热多。
3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 _______(选填“C ”或“D ”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
2020-2021中考物理家庭电路故障的分析问题(大题培优 易错 难题)含详细答案
一、初中物理家庭电路故障的分析问题1．关于家庭电路及安全用电，下列说法中正确的是（）A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器B．电视机待机时不消耗电能C．空气开关跳闸一定是发生了短路现象D．插头中标着“E”的导线和用电器的金属外壳相连【答案】D【解析】【详解】A．不可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器，否则流过这个电源插座的电流太大，A错误；B．电视机待机时会消耗电能，B错误；C．空气开关跳闸是因为家庭电路中电流过大，不一定是短路，用电器总功率过大也会导致家庭电路中电流过大，C错误；D．插头中标着“E”的导线和用电器的金属外壳相连，这样可防止因用电器漏电而触电，D 正确。
2．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。
[2]空气开关立刻“跳闸”的原因是电流过大，根据题意电流过大是短路造成的。
3．如图所示是小明家的一部分电路，当闭合开关S后发现电灯L不亮，且熔丝没有熔断，某同学用验电笔测试C、D两点时氖管发光，测试A点时氖管发光，测试B点时氖管不发光。
那么可以判定故障是___________；小明家所使用的交流电的周期是___________s。
【答案】BD间开路 0.02【解析】【分析】解决此题要知道保险丝没有熔断，说明没有发生电流过大的情况；测量火线氖管发光，证明进户火线正常；测量零线不发光，说明零线也正常；交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率。
【详解】[1]如果电路发生短路，则电路中电流过大会把保险丝烧断，而题目中保险丝没有问题，所以没有出现短路问题；如果A、C处有断路，则用氖管测D点时不会发光；由以上分析可知，A至D处都没有问题，当用测电笔测B时不发光，说明零线是正常的，那么只有BD 段某处断路，会造成题干的现象。
中考物理 家庭电路故障的分析问题综合试题及答案
一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（）A．两灯的灯丝都烧断了B．三线插座的接地线断了C．进户的火线熔丝断了D．进户的零线熔丝断了【答案】D【解析】【详解】A．两灯的灯丝都烧断了，用测电笔插入三线插座的左右两孔，只有与火线相连的右孔可能发光，而左孔不与火线相连，一定不会发光，故A不符合题意；B．三线插座的接地线断了，不会影响用电器的工作，只是不安全，故B不符合题意；C．当进户线的火线熔丝断了时，灯泡不不会发光，三孔插座左右孔都不会发光，故C不符合题意；D．当进户的零线熔丝断了时，电路不能构成保护电路，没有电流，两灯泡不发光，用测电笔分别插入三线插座的左右两孔，氖管均发光，故D符合题意。
故选D。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
中考物理 家庭电路故障的分析问题 综合题
一、初中物理家庭电路故障的分析问题1．“注意安全”是同学们日常生活中必须具有的意识，下列有关安全的说法错误的是（）A．家庭电路中空气开关跳闸一定是发生了短路B．使用验电笔时，手必须接触笔尾金属部分C．雷雨天，人不能在高处打伞行走，否则可能会被雷击中D．如果发生触电事故，应立即切断电源，然后施救【答案】A【解析】【分析】(1)家庭电路中电流过大的原因是总功率过大和短路；(2)使用测电笔时，手必须接笔尾金属体；(3)雷电容易击中地面上尖端的突起物；(4)发现有人触电或电引起的火灾，首先切断电源。
【详解】A．家庭电路中空气开关跳闸，可能是发生了短路，也可能是用电器的总功率过大，故A 错误，符合题意；B．使用验电笔时，手必须接触笔尾金属部分，不能接触其笔尖部分，故B正确，不符合题意；C．雷雨天打伞是很危险的，可能会被雷击，故C正确，不符合题意；D．发生触电事故，切断电源是首先要做的，然后施救，故D正确，不符合题意。
故选A。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有____效应；为防止家庭电路中电流过大，应避免电路短路和家用电器的_________过大。
中考物理 家庭电路故障的分析问题 综合题附答案
一、初中物理家庭电路故障的分析问题1．在下列情况中，不可能．．．引起家庭电路中空气开关跳闸的是（）A．开关中的两个线头相碰B．插头中的两个线头相碰C．电路中增加了大功率的用电器D．电线的绝缘皮损坏【答案】A【解析】【分析】【详解】A．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路和总功率过大。
开关中的两个线头相碰，只会造成开关无法控制用电器，但不会引起空气开关跳闸，故A符合题意；B．插头中的两个线头相碰也会造成短路，从而引起空气开关跳闸，故B不符合题意；C．电路中增加了大功率用电器会造成总功率过大，从而引起空气开关跳闸，故C不符合题意；D．电线的绝缘皮损坏，会引起零火线直接接触，造成短路，从而引起空气开关跳闸，故D 不符合题意。
故选A。
【点睛】2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
2020-2021中考物理二模试题分类汇编——家庭电路故障的分析问题综合及详细答案
一、初中物理家庭电路故障的分析问题1．下列关于家庭用电知识的说法正确的是( )A．制作保险丝应选择熔点较高，电阻较小的材料B．控制电灯的开关应连接在火线与该电灯之间C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插座插进插座时，灯不亮且空气开关跳闸，则台灯断路D．使用螺丝刀形状的试电笔时手不能接触上端的金属帽【答案】B【解析】【详解】A．制作保险丝应选择熔点较低、电阻较大的铅锑合金的材料制成的，故A错误；B．为了防止发生触电事故，控制电灯的开关必须接在火线与电灯之间，故B正确；C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，总功率不大，此时灯不亮且空气开关跳闸，则故障可能是台灯短路，故C错误；D．使用螺丝刀形状的试电笔时，手指必须触到试电笔上端的金属帽（又叫笔尾金属体），故D错误；故选B。
2．教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（______）。
(2)当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的，且电灯L1和L2由一个开关S单独控制，为了电路安全，控制电灯的开关接在火线一侧，如图所示(2)[2]当电路电流过大时，为了保护电路，空气开关跳闸，造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大；当打开空调时，空气开关“跳闸”，出现这种现象的原因可能是电路用电器总功率过大。
3．如图所示的家庭电路，当闭合开关时，发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下，用测电笔测试电路中A点时，测电笔氖管________（选填“会“或“不会”）发光。
【答案】会【解析】【分析】【详解】如果开关闭合后，灯不亮，经检查，是图中打“x”的位置发生了断路，则A点通过灯泡、开关与火线连通，A点与零线之间断开，即A点也带电，故A点会使氖管发光。
