磁力泵与隔膜泵产品特点及应用
ARO气动隔膜泵的认识和作用
ARO气动隔膜泵的认得和作用ARO气动隔膜泵是执行机构的重要类型。
通过接收来自调制单元的掌控信号，可以通过动力操作更改流体的流量。
隔膜泵一般由执行机构和阀门构成。
以压缩空气为动力源，可泵吸各种腐蚀性液体、颗粒状液体、高粘度、易挥发、易燃、剧毒液体。
ARO气动隔膜泵有四种材质：塑料、铝合金、铸铁、不锈钢。
电动隔膜泵有四种材质：塑料、铝合金、铸铁、不锈钢。
隔膜泵依据液体介质的不同，采纳丁腈橡胶、氯丁橡胶、氟橡胶、聚偏氟乙烯、聚四氢乙烯。
以充足需求。
放置在各种特别场合，常用于泵送介质不能泵送。
隔膜泵依据执行机构的功率可分为气动、电动和液压动力。
它们是由压缩空气驱动的气动隔膜泵、由电驱动的电动隔膜泵、由液体介质（如油）压力驱动的电液隔膜泵，以及电磁阀、电子、智能和现场总线隔膜，依据它们的功能和特点而定。
膜泵。
隔膜泵产品种类繁多，结构也各不相同，但也不绝更新和变更。
一般来说，阀门是通用的。
它们不但可以与气动执行机构匹配，还可以与电动执行机构或其他执行机构匹配。
ARO气动隔膜泵英寸塑料电子气动隔膜泵—A8该泵是大容量设计，由三部分构成：两个隔膜室和一个中心体，操作和维护便利。
进出口尺寸为DN80，最大流量48立方米/小时，最大粒径允许为15mm。
隔膜泵气动隔膜泵蠕动泵软管泵磁力泵具有广泛的应用范围，从化工到食品工业。
Almatec小型泵通常用于循环和取样，而大型泵重要用于化工和OEM市场。
气动阀是气动隔膜泵的紧要构成部分。
不含金属，牢靠性高，噪音低。
这种的设计为隔膜供给了连续的平衡负载，无压差，从而延长了隔膜的使用寿命。
一、ARO气动隔膜泵的阀体选型是隔膜泵选型中最紧要的环节。
隔膜泵的阀门有多种，常用的有直通式单座、直通式两座、角式、隔膜式、小流量、三通、偏心旋转、蝶形、套筒式、球形等10种。
在选择阀门之前，应认真分析掌控过程的介质、工艺条件和参数，收集充足的数据，了解隔膜泵系统的要求，并依据收集的数据确定使用的阀门类型。
泵与泵站(第五版)第三章其他泵与风机
泵与泵站(第五版)第三章其他泵与风机教案一、教学内容本节课的教学内容选自《泵与泵站(第五版)》第三章其他泵与风机。
本章主要介绍了除常规离心泵、轴流泵和混流泵以外的其他类型泵和风机的结构、工作原理、性能参数及应用场合。
具体内容包括：螺杆泵、漩涡泵、隔膜泵、磁力泵、轴流风机的结构与工作原理，以及它们在工程中的应用案例。
二、教学目标1. 使学生了解并掌握其他类型泵和风机的结构、工作原理及性能参数，提高学生对泵与泵站工程知识的全面理解。
2. 通过案例分析，使学生能够根据实际工程需求选择合适的泵和风机类型。
3. 培养学生分析问题和解决问题的能力，提高学生的实践应用能力。
三、教学难点与重点1. 教学难点：其他类型泵和风机的结构特点、工作原理及性能参数的计算。
2. 教学重点：各种泵和风机的结构、工作原理，以及在不同工程中的应用。
四、教具与学具准备1. 教具：多媒体教学设备、黑板、粉笔。
2. 学具：教材、笔记本、三角板、直尺。
五、教学过程1. 情景引入：通过展示实际工程中的泵与风机应用场景，引导学生思考不同类型泵和风机的结构与工作原理。
2. 理论讲解：讲解螺杆泵、漩涡泵、隔膜泵、磁力泵、轴流风机的结构、工作原理及性能参数。
3. 案例分析：分析实际工程中各种泵和风机的应用案例，引导学生根据工程需求选择合适的泵和风机类型。
4. 课堂互动：提问学生对课堂内容的掌握情况，解答学生的疑问。
5. 随堂练习：布置练习题，让学生运用所学知识解决实际问题。
六、板书设计1. 其他类型泵的结构、工作原理及性能参数。
2. 其他类型风机的结构、工作原理及性能参数。
3. 各种泵和风机在工程中的应用案例。
七、作业设计1. 作业题目：（1）简述螺杆泵、漩涡泵、隔膜泵、磁力泵、轴流风机的结构特点及工作原理。
（2）根据工程需求，选择合适的泵和风机类型，并说明理由。
2. 答案：（1）螺杆泵：结构特点为单级单吸，工作原理为偏心螺旋；漩涡泵：结构特点为单级单吸，工作原理为高速旋转的叶轮产生涡流；隔膜泵：结构特点为偏心轴，工作原理为隔膜往复运动；磁力泵：结构特点为磁力传动，工作原理为磁力驱动；轴流风机：结构特点为动叶可调节，工作原理为气流沿轴线方向流动。

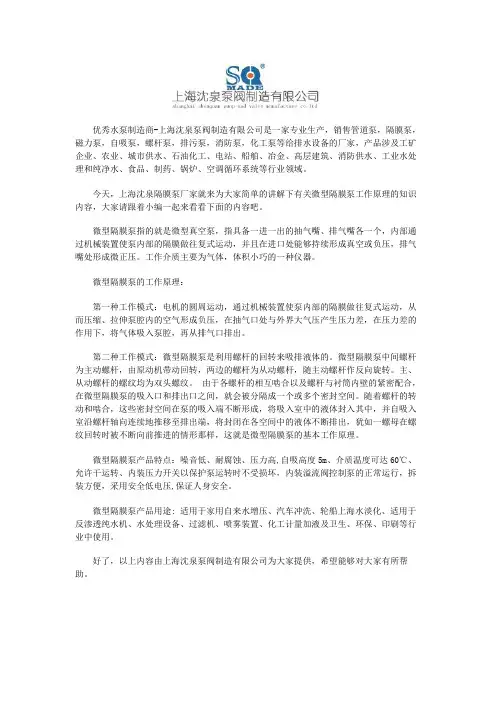

微型隔膜泵的工作原理
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
今天，上海沈泉隔膜泵厂家就来为大家简单的讲解下有关微型隔膜泵工作原理的知识内容，大家请跟着小编一起来看看下面的内容吧。
微型隔膜泵指的就是微型真空泵，指具备一进一出的抽气嘴、排气嘴各一个，内部通过机械装置使泵内部的隔膜做往复式运动，并且在进口处能够持续形成真空或负压，排气嘴处形成微正压。
工作介质主要为气体，体积小巧的一种仪器。
微型隔膜泵的工作原理：第一种工作模式：电机的圆周运动，通过机械装置使泵内部的隔膜做往复式运动，从而压缩、拉伸泵腔内的空气形成负压，在抽气口处与外界大气压产生压力差，在压力差的作用下，将气体吸入泵腔，再从排气口排出。
第二种工作模式：微型隔膜泵是利用螺杆的回转来吸排液体的。
微型隔膜泵中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。
主、从动螺杆的螺纹均为双头螺纹。
由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在微型隔膜泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。
随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续地推移至排出端，将封闭在各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，这就是微型隔膜泵的基本工作原理。
微型隔膜泵产品特点：噪音低、耐腐蚀、压力高,自吸高度5m、介质温度可达60℃、允许干运转、内装压力开关以保护泵运转时不受损坏，内装溢流阀控制泵的正常运行，拆装方便，采用安全低电压,保证人身安全。
微型隔膜泵产品用途: 适用于家用自来水增压、汽车冲洗、轮船上海水淡化、适用于反渗透纯水机、水处理设备、过滤机、喷雾装置、化工计量加液及卫生、环保、印刷等行业中使用。
磁力泵和隔膜泵的区别都有哪些?
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
磁力泵和隔膜泵都是用途十分广泛的泵类，使用的人数也是非常的多。
而Z近，就有用户向小编询问这两款泵的区别都有哪些?有着哪些不同之处?关于这样的问题，上海沈泉磁力泵厂家已经将具体的内容整理如下，具体有三个方面的不同。
磁力泵和隔膜泵的区别：
1、两款泵的驱动方式不同，磁力泵为磁力驱动，隔膜泵有电动与气动两种方式，不过，就目前来说气动隔膜泵为主流。
2、磁力泵流量较小，运行较平稳，没有脉冲。
而隔膜泵流量较大，流量可达60立方/小时。
磁力泵对物料有轻微的剪切，隔膜泵不存在剪切，但出口有明显的脉冲。
3、两者都为机械密封，无泄漏。
价格方面，隔膜泵更经济实惠。
以上便是关于磁力泵和隔膜泵的区别有哪些的内容介绍了，希望能够对大家有所帮助。
磁力泵与机封泵、屏蔽泵比较
磁力泵与机封、屏蔽泵比较磁力泵与屏蔽泵的对比1、磁力泵和屏蔽泵均属于无轴封、无泄漏泵的范畴，同属于绿色化工装备。
但两种泵又各有其结构特点。
这就是说，磁力泵和屏蔽泵作为同类的无轴封泵、无泄漏泵与有轴封泵相比，有共同的优点。
2、无泄漏两种泵都取消了轴封装置，变动密封为静密封，保证泵送介质100%无泄漏，都特别适用于易燃、易爆、有毒、有害液体和昂贵介质的输送，都属于环保型的绿色化工装备。
3、无外吸两种泵都不会从外界吸入空气或其它东西，它可用于输送与外界空气接触就变质的液体。
这一优点特别适用于化工、石油化工、制药工业、食品工业及无菌生产等领域。
4、无需润滑油和冷却液两种泵由于均靠输送介质自润滑并带走热量，不需要润滑油和外注冷却液，可以证被输送的液体不受污染，特别适用于高纯度流程。
5、零部件少与有轴封泵相比，两种泵的零部件均少于有轴封泵，故障率低。
6、结构紧凑，占用空间小一般来讲，泵机组的长度分别只有轴封泵的1/2和2/3。
7、振动小、噪声小两种泵的动力传动系统都没有钢性连接，屏蔽泵的泵轴与电机转轴是同一根轴。
磁力泵的泵轴与电动机转轴是靠磁力泵耦合，属柔性连接。
两种泵均采用滑动轴承支承，同心、同轴振动极微，噪声小。
两种泵的振动和噪声均只有电动机本身的振动和噪声。
因此，对底座和基础的要求也较低。
8、自然磨损率低，无需维护的周期长由于磁力泵与屏蔽泵各自的结构特点，两者相比，又有各自的优点和缺点：1)屏蔽泵功耗大、效率低；磁力泵功耗小、功率高。
a.屏蔽泵有两个屏蔽套，即定子屏蔽和转子屏蔽套，这就使电动机和定子和转子之间间隙较大，而且转子要在介质中转动，磨擦阻力增大，这就造成屏蔽电动机的性能下降，也就是电动机的效率下降，同时屏蔽套的大小是与电动机功率成正比。
电动机功率越大，定子和转子的体积也越大，在屏蔽套中的涡流损失的也就越大，功率损耗也就越大。
涡流损失的功率达电机功率的1/5～1/6。
b.而磁力泵的隔离套(屏蔽套)只有一个，设置在内外磁转子之间，体积小，间隙小，产生涡流面积也小。
水处理--污水处理常用20种泵的优缺点介绍
污水处理常用20种泵的优缺点介绍水泵的性能参数，标志着水泵的性能。
泵的性能参数及相互之间的关系是选泵和进行流量调节的依据。
各类泵的性能差异情况，对选型和使用都具有十分重要的作用。
一、离心泵液体注满泵壳，叶轮高速旋转，液体在离心力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，动压头转变为静压头。
要注意防止汽蚀现象和气缚现象的发生。
性能特点：离心泵的流最范围很大，流量和压力都平稳，没有波动。
离心泵的转数较高，可以与电动机和汽轮机直接相连，传动机构简单紧凑。
操作方便可靠，调节和维修容易，并易于实现自动化和远距离操作。
离心泵与同一指标的往复泵相比，结构简单紧凑，体积小，重量轻，零部件少，制造方便，造价低，而且占地面积小，因此它的设备和修理费用都较低廉。
离心泵有以下主要缺点：在一般情况下，离心泵起动前需先灌泵或用真空泵将泵内空气抽出。
自吸离心泵启动前虽不必灌泵，但目前使用上还有局限性。
液体粘度对泵的性能影响较大。
当液体粘度增加时，泵的流量，扬程，吸程和效率都会显著地降低。
离心泵在小流量高扬程的情况下应用，受到一定的限制。
因为小流量离心泵的泵体流道很窄，制造困难，同时效率很低。
二、多级离心泵相当于多个离心泵串联，一级一级增压，可获得较高压头。
性能特点：多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。
多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。
多级高心泵有立式和卧式两种型式多级离心泵的泵轴上装有串联的两个亦上的叶轮，它相对于一般的单级离心泵，可亦实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可亦泵送较大的流量。
多级离心泵效率较高，能够满足高扬程、高流量工况的需要，在石化、化工、电力、建筑、消防等行业得到了广泛的应用。
由于其本身的特殊性，与单级离心泵相比，多级离心泵在设计、使用和维护维修等方面，有着不同、更高的技术要求。
转子泵与隔膜泵的优劣特点比较
转子泵与隔膜泵的优劣特点比较一、隔膜泵的特点：A、正确选用隔膜DBY型电动隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种：1.丁晴隔膜;主要用于耐油场合。
2.氯丁橡胶5031#本单位特制，主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制，主要用于高温150℃：，耐甲笨耐腐蚀。
但价格比其它隔膜高。
4.食品橡胶，专用于食品饮料的输送。
B、隔膜泵注意事项1.DBY型电动隔膜泵出口严禁安装阀门，如必需装阀门;要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。
2.应及时加油，保持润滑系统正常运转。
3.电动隔膜泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净电动隔膜泵内积物，以免再开时损坏。
二、转子泵的特点：凸轮式双转子泵在现代工业生产中占据了很大份额的市场，并必然会成为将来的主流产品，大势所趋，那么他主要有哪些优点、特点呢?下面我为大家列出几点：1、转子与转子之间保持一定的间隙、无摩擦系数，使用寿命长。
2、高效节能，输送平稳，故障率低，密封可靠，噪音低。
3、装拆简单，维护、清洗方便，易损件少。
4、能够保持连续性运转的可靠性和无泄露时间。
5、采用特殊材料后，可输送污泥、污水等含有固体颗粒的介质。
6、可输送介质粘度为≤100万cp，以及含有固体量为60%的浆料。
7、可输送汽、液、固三相流混合物料。
8、本泵采用特殊不锈钢，可以输送腐蚀性较强的流体。
9、配置变频器后，可以随意调节流量，并可作一般计量泵使用。
10、可根据用户需要，在泵外壳增加保温装置和卫生级安全阀。
11、具有较强的自吸力。
12、输送介质成份不会变。
13、根据用户连接要求，可选配法兰式、螺口式、快速接口式、移动式。
磁力泵的工作原理及结构图
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
磁力泵的工作原理及结构图今天上海沈泉磁力泵厂家就为大家简单的来讲解一下磁力泵的工作原理以及它的结构图，希望大家能够喜欢，现在就请大家跟着小编一起来看看吧。
一、磁力泵简介：磁力泵(也称为磁力驱动泵)主要由泵头、磁力传动器(磁缸)、电动机、底座等几部分零件组成。
磁力泵磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成。
当电动机通过联轴器带动外磁转子旋转时，磁场能穿透空气间隙和非磁性物质隔离套，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触同步传递，将容易泄露的动密封结构转化为零泄漏的静密封结构。
由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题。
二、磁力泵的工作原理:当电机设备带动外磁转子运动时，磁场穿透隔离套,使被叶轮连接的内磁转子也跟着外磁转子-起运动, 从而达到二者同步运行。
即:转速相同的效果,将容易泄露的动密封结构转变成零泄漏的静密封结构。
三、磁力泵的组成部分:泵壳、叶轮,磁力耦合器、隔离套、外磁缸，支架、电动机以及底座等等。
其中的泵壳也被叫做泵腔，这是水泵的主体部分,能够达到支撑和固定的作用,也是储存液体以及完成输送的重要部位。
四、磁力泵的结构图：CQ型磁力驱动泵结构图好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。
若是大家还想了解更多相关泵类知识，可持续关注本站，沈泉将会为大家时时更新更多相关泵类知识内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁力泵与隔膜泵产品特点及应用
中国泵业网磁力泵主要由泵头、磁力传动器（磁缸）、电动机、连接底板等几部分零件组成。
磁力泵磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触同步传递，将容易泄露的动密封结构转化为零泄漏的静密封结构。
由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题。
隔膜泵又称控制泵，是执行器的主要类型，通过接受调制单元输出的控制信号，借助动力操作去改变流体流量。
隔膜泵一般由执行机构和阀门组成。
采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。
一、磁力泵的优点
1、由于传动轴不需穿入泵壳，而是利用磁场透过空气隙和隔离套薄壁传动扭矩，带动内转子，因此从根本上消除了轴封的泄漏通道，实现了完全密封。
2、磁力泵传递动力时有过载保护作用。
3、除磁性材料与磁路设计有较高要求外，其余部分部分技术要求不高。
4、磁力泵的维护和检修工作量小。
二、磁力泵的缺点
1、磁力泵的效率比普通离心泵低。
2、对防单面泄漏的隔离套的材料及制造要求较高。
如材料选择不当或制造质量差时，隔离套经不起内外磁钢的摩擦很容易磨损，而一旦破裂，输送的介质就会外溢。
3、磁力泵由于受到材料及磁性传动的限制，因此国内一般只用于输送100℃以下，1.6Mpa以下的介质。
4、由于隔离套材料的耐磨性一般较差，因此磁力泵一般用于输送不含固体颗粒的介质。
5、磁力泵联轴器对中要求高，对中不当时，会导致进口处轴承的损坏和防单面泄漏隔离套的磨损。
隔膜泵分为气动隔膜泵和电动隔膜泵，其中气动隔膜泵具有如下特点：
气动单向隔膜泵具有质量可靠使用寿命长、噪音底、震动小、永不死机、做工精细等六大优点，即能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
1、流动宽敞，通过性能好，允许通过最大颗粒直径达10毫米。
抽送泥浆、杂质时，对泵磨损甚微；
2、气动单向隔膜泵不需灌引水，吸程高达5米，扬程达70米，出口压力≧7bar
3、气动单向隔膜泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。
所
以抽送有毒、易挥发或腐蚀性介质时，不会造成环境污染和危害人身安全；
4、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7bar 之间)
5、可以浸没在介质中工作
6、不必用电，在易燃、易爆场所使用安全可靠
7、气动单向隔膜泵结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降；
8、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行；
9、气动单向隔膜泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点；
10、可输送较粘的液体(粘度在1万厘泊以下)。
