64层CT造影断层图像虚拟技术和CT仿真结肠镜的临床应用
多层螺旋CT技术应用
仿真内镜 （virtual endoscopy，VE）
多层面重建（MPR）
（Multi-Planar Reformation）
多层面重建（MPR）
MPR是从原始横轴位图像获得人体相应组织器官任意层面的冠状、矢状、 横轴面和斜面的二维图像的后处理方法，能从多个平面和角度更为细致地 分析病变的内部结构与周围组织的关系，丰富了空间立体效果。
容积显示技术（VRT）
仿真内镜（VE）
（ Virtual Endoscopy ）
仿真内镜（VE）
以CT三维重建技术对空腔脏器内表面进行重建，再通过计算机模拟导航技 术赋予不同的色彩和光照强度，操作者在选择了视点后，可进行腔内观察， 对保存的图像进行连续回放，即可达到类似纤维内窥镜的观察效果。它适 用于胃肠道、呼吸道和血管等器官的内表面及其腔内异物、新生物、钙化、 狭窄等病变。
多层螺旋CT技术应用
Multi-Slice Spiral CT Treatment Technical
农安县中医院放射线科 刘春雨
Neusoft 64 In
东软医疗
现有东软64层螺旋CT机
多层螺旋CT的发展，进一步的推动了CT后处理技术的发 展。 CT检查不单单是查看一幅幅的黑白切面图像，而是进入 了另一个绚丽多彩的世界。
仿真内镜（VE）
原理：将容积数据同计算机领域的虚拟现实结合，重组出空腔器官内表面 的立体图像，类似于纤维内窥镜所见的影像。 应用：对空腔脏器显示具有操作方便、无创、重复性强的优点。
CTVE显示胃壁占位性病变
仿真内镜（VE）
支气管内部
案例
（ CASE）
CASE 1
容积显示技术（VRT） 颅骨凹陷性骨折
CASE 12
CT的临床应用
CPR MPR
VE SVR
十二.诊断原则
熟悉正常 发现异常 综合分析 结合临床
十三.诊断步骤
（一）、了解图像周围的信息 （二）、了解扫描的范围 （三）、了解扫描器官的各层面
在观察分析CT图像时，应了解扫 描的技术与方法，是平扫还是对 比增强扫描
对每帧CT图像要进行细致观察。结 合一系列多帧图像的观察，可立体地了 解器官的大小、形状和器官间的解剖关 系。病变在良好的解剖影像背景上显影 是CT的特点，也是诊断的主要根据。
螺旋CT有以下优点：
①由于螺旋CT扫描速度快，避免了 生理伪影。 ②提高了病灶密度测量的准确性。 ③减少了造影剂用量，又强化了增强效果。 ④提供高质量的多平面重建和三维重建图像。 ⑤扫描时间短使病人更容易接受或耐受CT检查。
八.CT图像特点
C T图像是通过计算机计算出来的X线衰减值的二维图像。
CT机沿用至今已有30余年，在此期间 CT机无论从技术设计，硬件结构和软件功 能等方面均有很大的发展。CT机经历了一 个从扫描一个层面需几分钟的第一代CT机， 直到第五利用滑环技术，球管围绕机架连 续旋转曝光，球管曝光的同时，检查床同步 匀速移动进行扫描。连续采集人体的容积数 据进行各个扫描层面图像的重建。扫描轨迹 在人体表面呈螺旋线，因此称为螺旋扫描。 由于螺旋CT扫描不只是人体的一个层面，而 是人体的一个长段，采集的数据是一个连续 的螺旋空间内的容积数据，是三维的信息， 应称之为容积CT扫描
CT的临床应用
一. CT的概念
CT是X线计算机断层摄影术( x-ray computed tomography)的简称 。
CT是Hounsfield1969年设计成功，1972年问世的。 CT不同于X线成像，它是用X线束对人体层面进行扫 描，取得信息，经计算机处理而获得的重建图像。 所显示的是断面解剖图像，其密度分辨力(density resolution)明显优于X线图像。从而显著扩大了人 体的检查范围，提高了病变的检出率和诊断的准确 率。CT也大大促进了医学影像学的发展。由于这一 贡献，Hounsfiel1d获得了1979年的诺贝尔奖金。
影像科不同成像技术的特点和临床应用
能成像和分子影像。
分子影像学
分子影像学：用影像技术在活体内进行细胞和分子水平的 生物过程的描述和测量。
分子影像学是医学影像技术和分子生物学、化学、物理学、 放射医学、核医学以及计算机科学相结合的一门新的学科。 1999年美国哈佛大学Weissleder最早提出分子影（成）像 学（molecular imaging MI）的概念，即应用影像学的方 法对活体状态下的生物过程进行细胞和分子水平的定性和 定量研究。
病变密度高于周围组织而厚度小于层面厚 度，则所测病变CT值低于其本身。 病变密度 低于周围组织而厚度小于层面厚度，则所测病 变CT值要高于其本身。
CT图像的特点
A
层厚=物体，所测CT值准确
直径10mm物体全部在扫描层中，
B
中心CT值基本准确，周边不准确
物体部分位于扫描层面内，不
C
能准确测得真实CT值
CT图像的特点
由于CT图像是数字化成像，因此不但能以不同的 灰度来显示组织器官和病变的密度高低，而且还可 应用X线吸收系数表明密度的高低程度，具有量化概 念，这是普通X线检查所无法达到的。在实际工作 中，CT密度的量化标准不用X线吸收系数，而是用CT 值，单位为HU（Hunsfield Unit）。
磁共振成像
（magnetic resonance imaging，MRI）
磁共振成像（MRI）是利于人体 中的氢原子核在磁场中受到射 频脉冲激励而发生核磁共振现 象，产生磁共振信号，经过信 号采集和计算机处理获得图像 的成像技术
1973年Lauterbur发表的新技术
MRI图像的特点
如同CT图像一样，MRI图像也是数字化图像， 是重建的灰阶图像，因此亦具有窗技术显示和能 够进行各种图像后处理的特点
第二章 x线计算机体层成像
2-2-1 CTa.b，同一例，a.常
（二）三维重建技术
三维重建技术包括最大密度投影（maximum intensity projection ，MIP）、最小密度投影（minimum intensity projection，mIP ）、表面遮盖显示（shaded surface display， SSD）和容积再现 技术（volume rendering technique，VRT）。
内容
• 第一节 CT成像的基本原理和设备 • 第二节 CT检查技术 • 第三节 CT临床应用
第一节 CT成像的基本原理和设备
• 一、CT成像的基本原理 • 二、CT成像设备成像
一、CT成像的基本原理
为了便于理解和掌握CT成像的基本原理，可将其分为如下三 个连续过程：
①获得扫描层面的数字化信息：用高度准直的Ⅹ线束环绕人体某部位一定厚度 的横断层面进行连续扫描，由探测器（detector）接受通过该层面的Ⅹ线，并 经光电转换为电信号．再经模／数转换为数字化信息；
• 2．最小密度投影 mIP与最大密度投影相反，是将感兴趣容积内具有 低于规定阈值的最小CT值的体素，投影在一个平面上，所得图像即 为最小密度投影。临床上用于气管、支气管的观察。
• 3．表面遮盖显示 SSD首先用CT阈值的方法提取出欲观察的器官 结构，然后应用软件以一虚拟光源投照在器官结构的表面，并 依与光源的距离，计算出表面上各点的明亮度，则图像上器官 结构的表面就出现明暗变化，达到三维立体显示的效果，犹如 人物肖像（图2-2-1f、g）。SSD主要用于明确复杂解剖结构及 其病变的空间结构关系，不足之处是不能同时显示其内部结构， 且重建过程中有一定信息量的丢失。
CT技术临床应用
CT技术临床应用CT是电子计算机X射线断层扫描技术简称，是一种功能齐全的病情探测仪器，也是放射科的主要检测设备之一。
放射科是各类医院重要的辅助检查科室。
CT诊断结果对于患者病情的正确确诊至关重要。
随着科技的进步，各类CT技术不断向前发展，从客观上要求放射科工作人员必须不断努力学习、更新知识，更好地为医院一线治疗科室提供高质量的检查结果。
标签：CT 技术进展临床应用CT是电子计算机X射线断层扫描技术简称，是一种功能齐全的病情探测仪器，也是放射科的主要检测设备之一。
放射科是各类医院重要的辅助检查科室，集检查、诊断、治疗为一体，医院各类临床治疗科室都要通过放射科的检查，才能对患者疾病进行有效地确诊。
随着科技的进步，各类CT技术不断向前发展，从客观上要求放射科工作人员必须不断努力学习、更新知识，并不断总结CT技术临床应用的实践经验，为其他科室医生准确判断病情提供客观可靠的依据。
一、CT技术的概念放射科的设备包括普通X线拍片机、计算机X线摄影系统（CR）、直接数字化X线摄影系统（DR）、计算机X线断层扫描（CT）、核磁共振（MRI）等，计算机X线断层扫描（CT）无论从使用频率还是使用效果来看，都是放射科主要设备之一，在临床上也被广泛应用。
计算机X线断层扫描（CT）的主要技术特点是扫描技术和图像重建技术，螺旋CT扫描体位较之普通CT倾斜角度要大一些，所以更加灵活，临床应用更方便。
图像重建技术采集产生容积数据，数据重建至关重要，直接影响到图像质量。
工作时，扫描床进行连续等速移动，扫描的出发点和终点不在同一平面上，这就需要在所采集的原始数据的相邻点内用线性内插法进行校正以消除运动伪影和防止层面的错位，线性内插法分为360度线性内插法和180度线性内插法。
实践中，我们发现，360度线性内插法与常规CT比较，其噪声能降低20％左右，可是层面敏感度侧视曲线SSP会加宽，纵向分辨率降低，使用180度内插法，噪声会增加了15％-30％左右，但其纵向分辨率较高，所以180度内插法使用更为广泛。

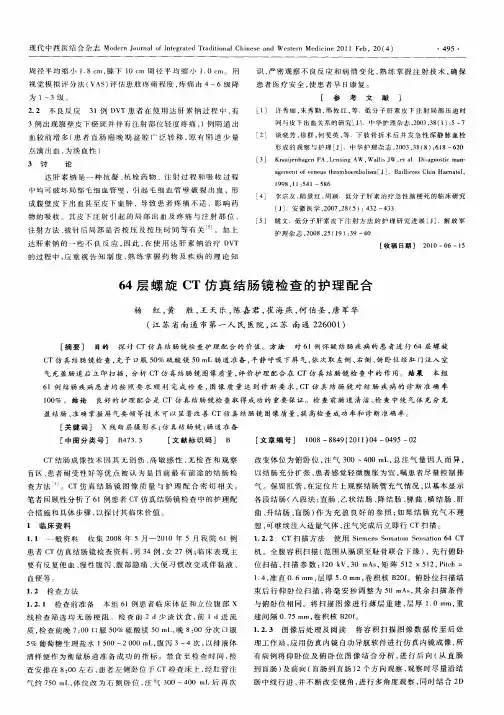

64层螺旋CT仿真结肠镜检查的护理配合
成 腹 壁 皮 下 出血 甚 至 皮 下 血 肿 ，导 致 患 者 疼 痛 不适 ， 响 药 影 物 的吸 收 。其 皮 下 注 射 引起 的 局 部 出 血 及 疼 痛 与 注 射 部 位 、 注 射 方 法 、 针 后 局 部 是 否 按 压 及按 压 时 间 等 有 关 。加 上 拔 达肝素钠的一些 不 良反应 ， 此 ， 使用 达肝 素钠 治疗 Ｄ Ｔ 因 在 Ｖ
１０ 。结 论 良好 的护 理 配 合 是 Ｃ ０％ Ｔ仿 真 结 肠镜 检 查取 得 成 功 的 重要 保 证 。检 查 前 肠 道 清 洁 、 查 中使 气 体 充 分 充 检
盈 结肠 、 确 掌握 屏 气要 领 等技 术 可 以 显 著 改善 Ｃ 准 Ｔ仿 真 结 肠 镜 图像 质 量 ， 高检 查成 功 率和 诊 断准 确 率 。 提 ［ 关键 词 ］ ｘ线 断 层 摄 影 术 ； 真 结肠 镜 ； 道 准 备 仿 肠 ［ 图 分类 号 ］ Ｒ ７ ． 中 ４３３ ［ 献标识码］ Ｂ 文 ［ 章 编 号 ］ １ ０ ８ ４ （０ １ ０ ０ ９ ０ 文 ０ ８— ８ ９ ２ １ ） ４— ４ ５— ２
Ｃ Ｔ结 肠 成 像技 术 因 其 无 创 伤 、 敏 感 性 、 检 查 和 观 察 高 无
（ 苏省 南 通 市 第 一 人 民 医 院 ， 苏 南 通 ２ ６ ０ ） 江 江 ２ ０ １
［ 要 ］ 目的 探 讨 Ｃ 摘 Ｔ仿 真 结 肠镜 检 查 护理 配 合 的 价 值 。 方 法 对 ６ １例 怀疑 结 肠 疾 病 的 患 者进 行 ６ ４层 螺 旋 ＣＴ仿 真 结 肠 镜 检 查 ， 予 口服 ５ ％ 硫 酸 镁 ５ 先 ０ ０ｍＬ肠 道 准备 ， 静 呼 吸 下 屏 气 ， 次 取 左 侧 、 平 依 右侧 、 卧位 经肛 门 注入 空 俯
多层螺旋CT进展及临床应用
原发性肥厚性心肌病， 左前降支壁冠状动脉
由于MSCT能将有效的单层扫描时 间缩短至0.25s，甚至0.125s，在采集 容积数据后可进行连续成像，几乎可 达到心脏实时成像的水平，而不必应 用对比剂。所以，应用低剂量射线可 行心脏的CT透视检查，这有助于下一 步开展CT的心脏介入治疗。
2 、心肌灌注成像
一、 CT机发展简史 二、多层螺旋CT主要技术特点 三、多层螺旋CT临床应用 四、多层CT机的优越性和局限性
优越性： 1大大提高了时间分辨率。 2 提高了Z轴的空间分辨率。 3 减少了造影剂的用量。 4 可在任意间隔重建重叠图像。
局限性：
1 扫描层厚薄，范围扩大，必然 接受的射线剂量必然增加。
2 每个病人的图像数据大大增加 需要大容量的存储介质，另一方面， 后处理软件的更新需进一步优化， 而不是仅有某种功能，关键是能满 足临床和科研的实际需要。
多层螺旋CT具有高分辨率和快速 扫描功能，配以强大的后处理软件， 极大地拓宽了CT在临床和科研中地 应用范围，随着新技术的不断开发， 其应用前景非常广阔。
MSCT可以显示冠状动脉主干及期 主要分支血管近段的粥样硬化斑块，并且 根据斑块的密度可大致判断斑块的类型 （例如，软斑块，中间斑块和硬斑块）， 能可靠地鉴别富含脂质的斑块与富含纤维 的斑块，对斑块稳定性的评价有一定帮助。
曲面MPR显示软斑块的位置范围及冠 脉腔内的情况
（3）冠状动脉支架的评价
通过多种图像后处理技术能够较好 地显示冠状动脉支架的位置和形态结 构，可评价支架有无明显变形。另外， 在冠状动脉介入治疗术后的病人，支 架两端的血管发生狭窄较常见， MSCT对其显示和定量评价具有优良 价值。
MSCT空间分辨率和时间分辨率均足够 高，成像范围较大，应用对比剂后行动态 灌注扫描，通过对心肌、心腔或大血管的 时间密度曲线分析，可求出单位体积（重 量）下心肌血流灌注的绝对值。是目前研 究的热门课题和今后CT成像的发展方向之 一。
CT检查技术的临床应用概要
• ③鞍区扫描范围应视蝶鞍大小而定，原 则上包括蝶鞍前床突和后床突，较大的 占位应较好地显示病变的全貌及特征。 扫描层面尽可能与蝶鞍后床突平行或与 鞍底垂直，层厚、层距选1~3mm，进行 连续逐层靶扫描或容积扫描；④冠状层 面扫描由于病人体位不适，容易动、难 固定，同时由于厚的颅底及鼻窦、鼻腔 等含气结构的X线吸收差别较大，容易产 生伪影而影响图像质量。
的早期诊断具有明显的优越性，可半定
量分析及动态观察脑内缺血性病变的位
置、范围、程度等。检查前的准备工作
同增强扫描，扫描时应先行横断层面平
扫。根据平扫表现及临床体征，选择一
个可能发生梗死的层面为重点观察层， 然后使用高压注射器经肘静脉团注50ml 对比剂，注射速度3～7ml/s，注射开始后 5～7s对选定的层面进行连续多次扫描。
• 4．图像后处理 图像后处理应注意①扫 描结束左、右眼眶分别进行MPR，作为 横断面图像的补充；②图像显示时软组 织窗宽180～240Hu，窗位35～40Hu；骨 窗窗宽1400Hu，窗位400Hu；也可采用 局部放大或重建放大技术观察眼眶细节 并测量CT值。
• 二、耳部
• 耳部颞骨CT常规选用薄层靶扫描或高分 辨力扫描，可清楚显示中耳及内耳结构， 适用于先天性耳畸形、中耳炎性疾病、 肿瘤性疾病、颞骨外伤等检查，一般横 断层面平扫，必要时加作冠状层面扫描 或增强扫描。由于颞骨内结构排列方位 不同，在不同位置的层面上同一结构显 示程度有差别，因此应根据具体要求选 择适当的体位。
又可以了解血管之外的颅脑内诸结构的情况及 局部病灶的情况。扫描所获CTA图像经MIP重
组成血管影像，去掉骨组织及其它高密度影， 以显示血管；可旋转MIP图像多角度观察，显 示血管情况。还可充分利用CTA图像进行MPR 及SSD重组，从二维、三维概念获取更多的诊 断信息。
