第六节 一般公差 线性尺寸的未注公差
GB／Tm一般公差标准
一般公差线性尺寸的未注公差标准本标准等效采用国际标准ISO 2768-1：1989《一般公差——第1 部分：未注出公差的线性和角度尺寸的公差》中未注出公差的线性尺寸的公差部分。
1范围本标准规定了线性尺寸的一般公差等级和极限偏差。
本标准适用于金属切削加工的尺寸，也适用于一般的冲压加工的尺寸。
非金属材料和其他工艺方法加工的尺寸可参照采用。
本标准规定的极限偏差适用于非配合尺寸。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡不注日期的引用文件，其最新版本适用于本标准。
GB/T 1804-92 一般公差线性尺寸的未注公差零件倒圆与倒角3术语3.1一般公差一般公差系指在车间一般加工条件下可保证的公差。
采用一般公差的尺寸，在该尺寸后不注出极限偏差。
4线性尺寸的一般公差4.1线性尺寸的一般公差规定四个公差等级。
线性尺寸的极限偏差数值表见表 1；倒圆半径和倒角高度尺寸的极限偏差数值见表 2。
4.2规定图样上线性尺寸的未注公差，应考虑车间的一般加工精度，选取本标准规定的公差等级，由相应的技术文件或标准作出具体规定。
4.3本公司图样上线性尺寸的未注公差，选取GB1804-m。
1注：倒圆半径与倒角高度的含义参见。
5线性尺寸的一般公差的表示方法采用GB/T1804 规定的一般公差，在图样上、技术文件或标准中用国家标准号和公差等级符号表示。
例如选用中等级时，表示为：GB/T1804-m2附录 A线性尺寸的一般公差的概念和作用（参考件）A1 概述零件上要素的尺寸、形状或要素之间的位置等要求，决定于它们的功能。
无功能要求的要素是不存在的。
因此，零件在图样上表达的所有要素都有一定的公差要求。
对功能上无特殊要求的要素可给出一般公差。
一般公差可应用在线性尺寸、角度尺寸、形状和位置等几何要素。
一般公差未注公差的线性和角度尺寸公差(西子)
版本记录1 目的根据公司产品图样的实际情况及加工成本对未注的一般公差进行规定，以有效控制产品的质量，统一产品的生产、检验标准，确保产品符合设计要求。
2 适用范围本标准适用于公司所有电扶梯产品图样，以及本公司加工和委外加工成品、半成品，外购来料，产品之检验。
3 职责无4 定义4.1一般公差1)未注公差的线性和角度尺寸公差主要有：a.线性尺寸，包括外尺寸、内尺寸、阶梯尺寸、直径、半径、倒圆半径和倒角高度b.角度尺寸，包括通常不注出角度值的角度尺寸，例如直角（90º）2)未注公差的几何公差主要有：a.形状公差，包括直线度、平面度b.位置公差，包括垂直度、对称度、圆跳动等4.2参考标准GB/T1800.1-2009（产品几何技术规范极限与配合第1部分：公差、偏差和配合的基础）GB/T1800.2-2009（产品几何技术规范极限与配合第2部分：标准公差等级和孔、轴极限偏差表）GB/T1804-2000（一般公差未注公差的线性和角度尺寸的公差）GB/T15055-2007（冲压件未注公差尺寸极限偏差）GBT13914-2013（冲压件尺寸公差）GBT13915-2013（冲压件角度公差）GB/T13916-2013（冲压件形状与位置未注公差）GB/T1184-1996 (形状与位置公差未注公差值)GB/T6414-1999 (铸件尺寸公差与机械加工余量)GB/T19804-2005（焊接结构的一般尺寸公差和形位公差）GB/T6403.4-2008(零件倒圆与倒角)JB/T4129-1999（冲压件毛刺高度）5 线性和角度未注公差5.1各种不同加工方法的线性尺寸公差5.1.1各种不同的加工方法所对应的尺寸公差等级分类按GB/T1804-2000 m、c、v级的规定，见表一，设计、检验均以此为依据。
表一：各种不同的加工方法所对应的尺寸公差等级5.1.2 表二为GB/11804-2000规定的不同公差等级的线性尺寸的极限偏差数值表二：不同公差等级的线性尺寸的极限偏差5.1.3轴和孔的未注公差采用GB/T1800.2-2009的IT13，即：孔H13，轴h13。
一般公差线性尺寸的未注公差

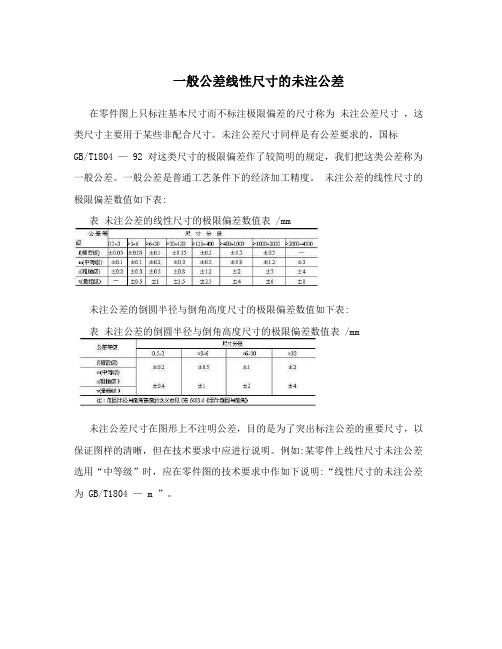

一般公差线性尺寸的未注公差
在零件图上只标注基本尺寸而不标注极限偏差的尺寸称为未注公差尺寸，这类尺寸主要用于某些非配合尺寸。
未注公差尺寸同样是有公差要求的，国标
GB/T1804 — 92 对这类尺寸的极限偏差作了较简明的规定，我们把这类公差称为一般公差。
一般公差是普通工艺条件下的经济加工精度。
未注公差的线性尺寸的极限偏差数值如下表:
表未注公差的线性尺寸的极限偏差数值表 /mm
未注公差的倒圆半径与倒角高度尺寸的极限偏差数值如下表:
表未注公差的倒圆半径与倒角高度尺寸的极限偏差数值表 /mm
未注公差尺寸在图形上不注明公差，目的是为了突出标注公差的重要尺寸，以保证图样的清晰，但在技术要求中应进行说明。
例如:某零件上线性尺寸未注公差选用“中等级”时，应在零件图的技术要求中作如下说明:“线性尺寸的未注公差为 GB/T1804 —m ”。
未注形位公差标准
一般公差未注公差的线性和角度尺寸的公差GB/T1804-2000一、线性尺寸的极限偏差数值公差等级基本尺寸分段0.5-3 ＞3-6 ＞6-30 ＞30-120 ＞120-400 ＞400-1000 ＞1000-2000精密 f ±0.05±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8±1.2 粗糙 e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗 v ±0.5 ±1 ±1.5 ±2.5±4 ±6二、倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段0.5-3 ＞3-6 ＞6-30 ＞30精密 f ±0.2 ±0.5±1 ±2中等 m粗糙 e ±0.4 ±1 ±2±4最粗 v三、角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段＞10 ＞10-50 ＞50-120 ＞120-400 ＞400 精密 f ±1º±30′±20′±10′±5′中等 m粗糙 e ±1º30′±1º±30′ ±20′ ±10′最粗 v ±3º±2º±1º±30′±20′四、未注形位公差按GB/T1184-K1、直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10-30 ＞30-100 ＞100-300 ＞300-1000 ＞1000-3000H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.62、垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100-300 ＞300-1000 ＞1000-3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 23、对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100＞100-300 ＞300-1000 ＞1000-3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 24、圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.3五、表面粗糙度零件的表面都应该注明粗糙度的等级。
一般公差未注公差的线性和角度尺寸的公差
公差等级
0.5~3
跃3~6
跃6~30
尺寸分段 跃30~120 跃120~400 跃400~1 000 跃1 000~2 000 跃2 000~4 000
f （精密级） 依0.05 依0.05
依0.1
依0.15
依0.2
依0.3
依0.5
-
m （中等级） 依0.1
依0.1
依0.2
依0.3
依0.5
依0.8
依1.2
依2
c （粗糙级） 依0.2
依0.3
依0.5
依0.8
依1.2
依2
依3
依1.5
依2.5
依4
依6
依8
表 圆 倒圆半径与倒角高度尺寸的极限偏差数值
m皂
尺寸分段
公差等级
0.5~3
跃3~6
跃6~30
跃30
f （精密级）
依0.2
依0.5
依1
依2
m （中等级）
c （粗糙级）
依0.4
依1
依2
依4
v （最粗级）
注：倒圆半径与倒角高度的含义参见 GB/T 6403.4。
2.2 角度尺寸 角度尺寸的极限偏差数值见表 3，其值按角度短边长度确定。对圆锥角按圆锥素线长度确定。
中国第一重型机械集团公司 圆园园8原12原01 批准 返回总目录 返回分目录
圆园园8原12原3员 实施
后退
1
GB/T 1804-2000 返回总目录 返回分目录
2 一般公差的公差等级和极限偏差数值
一般公差分精密 f、中等 m、粗糙 c、最粗 v 共 4 个公差等级。按未注公差的线性尺寸和角度尺寸
分别给出了各公差等级的极限偏差数值。
一般公差未注公差地线性和角度尺寸公差(西子)
版本记录1 目的根据公司产品图样的实际情况及加工成本对未注的一般公差进行规定，以有效控制产品的质量，统一产品的生产、检验标准，确保产品符合设计要求。
2 适用范围本标准适用于公司所有电扶梯产品图样，以及本公司加工和委外加工成品、半成品，外购来料，产品之检验。
3 职责无4 定义4.1一般公差1)未注公差的线性和角度尺寸公差主要有：a.线性尺寸，包括外尺寸、内尺寸、阶梯尺寸、直径、半径、倒圆半径和倒角高度b.角度尺寸，包括通常不注出角度值的角度尺寸，例如直角（90º）2)未注公差的几何公差主要有：a.形状公差，包括直线度、平面度b.位置公差，包括垂直度、对称度、圆跳动等4.2参考标准GB/T1800.1-2009（产品几何技术规范极限与配合第1部分：公差、偏差和配合的基础）GB/T1800.2-2009（产品几何技术规范极限与配合第2部分：标准公差等级和孔、轴极限偏差表）GB/T1804-2000（一般公差未注公差的线性和角度尺寸的公差）GB/T15055-2007（冲压件未注公差尺寸极限偏差）GBT13914-2013（冲压件尺寸公差）GBT13915-2013（冲压件角度公差）GB/T13916-2013（冲压件形状与位置未注公差）GB/T1184-1996 (形状与位置公差未注公差值)GB/T6414-1999 (铸件尺寸公差与机械加工余量)GB/T19804-2005（焊接结构的一般尺寸公差和形位公差）GB/T6403.4-2008(零件倒圆与倒角)JB/T4129-1999（冲压件毛刺高度）5 线性和角度未注公差5.1各种不同加工方法的线性尺寸公差5.1.1各种不同的加工方法所对应的尺寸公差等级分类按GB/T1804-2000 m、c、v级的规定，见表一，设计、检验均以此为依据。
表一：各种不同的加工方法所对应的尺寸公差等级5.1.2 表二为GB/11804-2000规定的不同公差等级的线性尺寸的极限偏差数值表二：不同公差等级的线性尺寸的极限偏差5.1.3轴和孔的未注公差采用GB/T1800.2-2009的IT13，即：孔H13，轴h13。
未注公差标准值
中华人民共和国国家标准一般公差线性尺寸未注公差 GB/T 1804-92 (代替GB 1804本标准等效采用国际标准ISO 2768-1:1989<<一般公差----第一部分:未注出公差的线形尺寸的公差部分.1.主题内容与适用范围本标准规定了线形尺寸的一般公差等级和极限偏差.本标准适用于金属切削加工的尺寸,也适用于一般的冲压加工的尺寸,非金属材料和用.本标准规定的极限偏差适用于非配合尺寸.2.一般公差概念一般公差系指在车间一般加工条件下可保证的公差.采用一般公差的尺寸,在该尺寸1.线形尺寸的一般公差规定四个公差等级.线性尺寸的极限偏差数值见表1;倒圆角半径见表2.2.规定图样上线性尺寸的未注公差,应考虑车间的一般加工精度,选取本标准规定的公出具体规定.倒圆半径与倒角高度尺寸的极限偏差数值注:倒圆半径与倒角高度的含义参照国家标准GB 6403.44.线性尺寸的一般公差的表示方法采用本标准规定的一般公差,在图样上,技术文件或标准中用本标准号和公差等级表示GB 1804-M新旧未注公差的等级过渡IT12 相当于 f(精密级)IT13 相当于 f(精密级)IT14 相当于 m(中等级)IT15 相当于 m(中等级)IT16 相当于 c(粗糙级)IT7 相当于 v(最粗级)直线度和平面度的未注公差值(GB/T 1184-1996)垂直度的未注公差值(GB/T 1184-1996)对称度的未注公差值(GB/T 1184-1996)1804-79)差的线性和角度尺寸的公差>>中未注出的线材料和其他工艺方法加工的尺寸可参照采该尺寸后不注出极限偏差.角半径和倒角的高度尺寸的极限偏差数值定的公差等级,由相应的技术文件或标准作数值级表示.例如选用中等级时,表示为:6)6)。
机械精度设计基础第6组未注尺寸公差
第六组
45120206 李志铭 45120208 宋欣燚 45120210 程勇 45120214 刘永勉
线性尺寸的未注公差
在零件图上，对于在车间一般加工条件下能够 保证的非配合线性尺寸（含倒圆半径、倒角高度尺 寸）的公差和极限偏差可以不标出，而采用 GB|T1804—2000 《一般公差线性尺寸的未注公差》 所规定的线性尺寸一般公差，以简化图样标注。
未注尺寸公差的分类
四个 公差
f mc v
等级
精密级
中等级
粗糙级
最粗级
未注尺寸公差标注
线性尺寸的未注公差要求应写在零件图的技术条件 中，采用GB|T1804—2000的标准号和公差等级符号 表示、例如选用中等级时，在图样上标注为：
线性尺寸的未注公差按GB/T 1804—m
谢谢观赏！
机械精度设计与检测
线性尺寸未注公差的公差表
线性尺寸未注公差的公差表
根据国际标准，以下为线性尺寸未注公差的公差表。
这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。
这些极限偏差适用于：
线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°);
机加工组装件的线性和角度尺寸。
这些极限偏差不适用于：
已有其他一般公差标准规定的线性和角度尺寸；
括号内的参考尺寸；
矩形框格内的理论正确尺寸。
角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。
相关资料:
公差配合的基本概念标准公差表
形状位置公差
表面粗糙度。
一般公差未注公差的线性和角度尺寸公差（西子）
一般公差未注公差的线性和角度尺寸公差（西子）版本记录1 目的根据公司产品图样的实际情况及加工成本对未注的一般公差进行规定，以有效控制产品的质量，统一产品的生产、检验标准，确保产品符合设计要求。
2 适用范围本标准适用于公司所有电扶梯产品图样，以及本公司加工和委外加工成品、半成品，外购来料，产品之检验。
3 职责无4 定义4.1一般公差1)未注公差的线性和角度尺寸公差主要有：a.线性尺寸，包括外尺寸、内尺寸、阶梯尺寸、直径、半径、倒圆半径和倒角高度b.角度尺寸，包括通常不注出角度值的角度尺寸，例如直角（90o）2)未注公差的几何公差主要有：a.形状公差，包括直线度、平面度b.位置公差，包括垂直度、对称度、圆跳动等4.2参考标准GB/T1800.1-2009（产品几何技术规范极限与配合第1部分：公差、偏差和配合的基础）GB/T1800.2-2009（产品几何技术规范极限与配合第2部分：标准公差等级和孔、轴极限偏差表）GB/T1804-2000（一般公差未注公差的线性和角度尺寸的公差）GB/T15055-2007（冲压件未注公差尺寸极限偏差）GBT13914-2013（冲压件尺寸公差）GBT13915-2013（冲压件角度公差）GB/T13916-2013（冲压件形状与位置未注公差）GB/T1184-1996 (形状与位置公差未注公差值)GB/T6414-1999 (铸件尺寸公差与机械加工余量)GB/T19804-2005（焊接结构的一般尺寸公差和形位公差）GB/T6403.4-2008(零件倒圆与倒角)JB/T4129-1999（冲压件毛刺高度）5 线性和角度未注公差5.1各种不同加工方法的线性尺寸公差5.1.1各种不同的加工方法所对应的尺寸公差等级分类按GB/T1804-2000 m、c、v级的规定，见表一，设计、检验均以此为依据。
表一：各种不同的加工方法所对应的尺寸公差等级5.1.2 表二为GB/11804-2000规定的不同公差等级的线性尺寸的极限偏差数值表二：不同公差等级的线性尺寸的极限偏差5.1.3轴和孔的未注公差采用GB/T1800.2-2009的IT13，即：孔H13，轴h13。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、一般公差的规定
一般公差规定四个等级：f（精密级）、m （中等级）、c（粗糙级）、v（最粗级）。这4个 公差等级相当于ITl2、ITl4、IT16和IT17。 在基本尺寸0.5～4000mm范围内分为8个尺 寸段。极限偏差均对称分布。具体值见教材表2-9。 标准同时也对倒圆半径与倒角高度尺寸的极限偏差 的数值作了规定，见教材表2-10。
三、应用主要用于不重要的，低精度的非配合尺寸 及以工艺方法可保证的尺寸（铸、模锻）。（简化 制图，节约设计、检验时间，突出重要尺寸）
四、标注
当采用一般公差时， 当采用一般公差时，在图样上只注基本 尺寸，不注极限偏差，但应在图样的技术要 求或有关技术文件中，用标准号和公差等级 代号作出总的说明。例如，当选用中等级m 时，则表示为GB/T 1804—m。 ＃如用比一般公差还大的公差，则应在 尺寸后标注相应的极限偏差（如：盲孔深度 尺寸）
第六节 一般公差 线性尺寸的未注公差
（GB/T1804－1992） GB/T1804－1992）
一、一般公差的定义（线性尺寸的未注公差） 一般公差的定义（线性尺寸的未注公差） 一般公差是指在车间一般加工条件下可以保 一般公差 证的公差。它是机床在正常维护和操作下，可达到 的经济加工精度。国家标准GB/T 1804—2000 《一般公差 未注公差的线性和角度尺寸的公差》 等效地采用了国际标准中的有关部分，替代了GB/T 1804—1992《一般公差 线性尺寸的未注公差》。 简单地说一般公差就是只标注基本尺寸， 简单地说一般公差就是只标注基本尺寸，未 标注公差。（ 。（如 标注公差。（如：Φ30、100）即通常所说的“自 、 ） 由尺寸”。 一般公差正常情况下，一般不测量。 一般公差正常情况下，一般不测量。
