高压PT柜

KYN28-12型-高压开关柜pt柜计量柜使用说明书

KYN28-12高压开关柜/PT柜/计量柜安装使用说明书KYN-28-12型户内交流金属铠装移开式高压开关柜※概述KYN28-12型户内交流金属铠装移开式开关设备系列，额定电压为3-12kV三相交流电、工矿企事业单位配电以及电业系统交流50Hz，单母线及单母线分段系统的成套配电装置。

用于发电厂、中小型发电机送二次变电所的受电、配送电及大型高压电动机启动等，实现控制、保护、检测之目的。

本开关柜能满足GB3906、IEC298等标准要求，并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。

开关柜既可配用ABB公司的VD4真空断路器，又可配用国产的VS1真空断路器，实为一种性能优越的配电装置。

※主要特点■柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成；■所有操作均在柜门关闭状态下进行；■防护等级高，可防止杂物和虫害侵入；■简单有效的“五防”闭锁，防止误操作；■可配用VS1及VD4型真空断路器；■更换断路器简单，手车互换性能好；■柜体可靠墙安装、柜前维护，减少占地面积；■电缆室空间充裕、可连接多根电缆；■断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。

※结构说明开关柜由固定的柜体和可抽出部分，手车，两部分组成。

柜体外壳和各功能单元的隔板均敷铝锌钢板栓接而成。

开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。

开关柜具有架空进出线、电缆进出线及左右联络功能，可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置。

本开关柜的安装与调试均可正面进行，可以靠墙，以节省占地面积，减少投资。

※开关柜主要技术参数※※：电流互感器的断路容量应单独考虑※※※：额定短时耐受电流为31.5KA及以下，分支母线额定电流为1250A 及以下柜宽800mm；额定短时耐受电流为40KA及以上，分支母线额定电流为1250A，以上柜宽1000mm，柜深由用户选择。

pt柜在高压柜中的作用

pt柜在高压柜中的作用
PT柜在高压柜中起到了重要的作用。

它是电力系统中的一个
重要组成部分，用于测量和监控电压值。

PT柜主要包括电流
互感器（PT）和计量装置。

首先，电流互感器是PT柜中的关键部件之一。

它负责将高电
压系统中的电压信号降低到可测量的范围。

电流互感器将高电压系统中的高电压变压为低电压（一般情况下为110V或
220V），以便计量装置能够更准确地测量电压值。

通过电流
互感器，PT柜可以保证系统运行时电压的准确监测。

其次，PT柜中的计量装置用于测量电压。

计量装置通常包括
电压表和电压互感器。

电压表用于显示电压值，而电压互感器用于传递被测电压信号到电压表。

计量装置可以提供实时的电压值，以便运行人员能够了解系统的电压状况，并做出相应的控制和调整。

总的来说，PT柜在高压柜中的作用主要是降低高电压下的电
压信号并测量电压。

它确保电力系统中电压的准确监测和测量，以保证系统的安全运行。

高压配电系统中PT柜的作用

高压配电系统中PT柜的作用PT柜是高压配电系统中的一个重要设备，其主要作用是将主变压器的高压输出接入到低压配电系统中，将高压电能转化为适用于低压设备的电能。

本文将详细介绍PT柜的作用及其工作原理。

首先，PT柜的主要作用是进行电压变换。

在高压配电系统中，主变压器将输入的高压电能降压，并通过PT柜将降低后的电能输出到低压侧。

因此，PT柜在配电系统中充当着电压变换装置的角色，将高压电能转化为适用于低压设备的电能。

其次，PT柜还起到保护和控制系统的作用。

PT柜内装有各种保护设备，如过电压保护、过载保护、短路保护等，这些保护装置能够保证电力设备的安全运行。

此外，PT柜内还会安装控制开关、仪表、仪器等设备，能够实现对系统电能的监测和控制。

另外，PT柜还具有测量功能。

它能够通过安装在PT柜内的电压和电流互感器，对配电系统的电能参数进行测量和监测。

通过对电压和电流的测量，可以获得系统的电能消耗情况，为系统的管理和运行提供数据支持。

PT柜的工作原理如下：在电力系统中，高压配电和低压配电之间需要进行电压的变换。

高压配电系统需要将主变压器的高压输出接入到低压配电系统中，而低压配电系统需要获得适用于自身设备的电压。

PT柜就是用来实现这种电压的变换的。

PT柜内装有降压设备，可将输入的高压电能降压为适用于低压设备的电压。

在PT柜内，首先通过高压刀闸切断高压输入，然后将该高压输入通过变压器降压为低压输出。

降压完成后，低压电能通过PT柜的低压侧输出。

PT柜还具有保护功能，装有过电压保护、过载保护、短路保护等装置。

当系统发生过压、过载、短路等异常情况时，这些保护装置会自动切断电源，保证电力设备的安全运行。

此外，PT柜还具有测量功能。

通过PT柜内安装的电压和电流互感器，可以测量和监测配电系统的电能参数。

这些测量数据可以用于分析电能消耗情况，为系统的管理和优化提供支持。

总之，PT柜在高压配电系统中起到了电压变换、保护和控制、测量等多种作用。

PT柜高压熔断器熔断故障的处理和分析

PT柜高压熔断器熔断故障的处理和分析高压熔断器是一种用于保护电路的安全装置，在电路发生过流或短路时会自动断开电路的供电，以防止电流过载对设备和人员的危害。

然而，有时候熔断器会出现熔断故障，即在正常负荷下熔丝过早熔断，导致设备无法正常工作。

处理和分析高压熔断器熔断故障的步骤如下：1.停电：首先，为确保安全，应立即切断电源，以避免电击或火灾的风险。

2.检查电路：检查电路，确保没有其他故障存在。

如果有其他故障，需要处理这些故障后才能进一步处理熔断故障。

3.拧开熔断器盖：使用合适的工具，拧开熔断器盖。

在操作时，要小心防止受伤。

4.观察熔丝：检查熔断器内的熔丝是否熔断。

如果熔丝是完好的，那么问题可能不在于熔断器本身，而是其他部分，如线路或接线端子可能存在问题。

5.测量电流：使用万用表或其他电流测量设备，测量电路中的电流。

如果电流超过熔丝的额定电流，那么熔丝将会熔断。

如果电流超过额定电流，需要检查负载的状态，可能负载过载或设备存在故障。

6.更换熔丝：如果发现熔丝已经熔断，需要将其取下并更换一个新的熔丝。

在更换熔丝时，要确保所使用的熔丝与原始熔丝的额定电流相匹配。

7.检查其他部件：同时，应该检查熔断器的其他部件，如线路连接、接线端子和绝缘情况。

如果发现其他部件存在问题，需要及时修复或更换。

8.确认故障原因：在处理完熔断故障后，应仔细分析故障原因。

可能的原因包括过载、短路、电源波动等。

根据具体情况采取相应的措施，以防止类似故障再次发生。

总结起来，处理和分析高压熔断器熔断故障的关键在于仔细检查电路、熔丝和其他部件，确定故障原因并采取相应措施。

在进行这些操作时，要注意安全，并遵循相关的操作规程和安全规定。

pt柜的作用与原理

pt柜的作用与原理PT柜（Potential Transformer Cabinet）是电力系统中的重要设备，主要用于电力变压器的保护和计量。

本文将介绍PT柜的作用与原理，以帮助读者更好地了解和使用该设备。

一、PT柜的作用PT柜被广泛应用于电力系统中，其作用主要体现在以下几个方面：1. 电力变压器保护：PT柜通过提供合适的电压信号，用于各类保护继电器和保护装置的动作。

例如，过电流、过温度、差动等保护装置均需要PT柜提供的电压信号作为输入，以准确地感知变压器的状态，并及时采取相应的保护动作。

2. 电力变压器计量：PT柜的另一个主要作用是提供准确的电压信号，用于电力变压器的计量。

通过将PT柜的输出连接到电力仪表中，可以测量和监测电流、电压、功率等参数，以实现对电力系统的有效管理和运行。

3. 供电系统监测：PT柜能够检测电力系统中的电压变化，并将其转换为可用的信号输出。

这些信号通常用于电压监测装置，帮助运行人员实时监测供电系统的状态，并及时采取必要的措施来保障电力系统的稳定运行。

二、PT柜的工作原理PT柜的工作原理基于电力变压器的原理，通过变压器的变压作用来转换电压信号。

其主要工作原理如下：1. 输入电压转换：PT柜的输入端接入主电路，将主电路的高压信号通过变压器进行降压，转换为合适的低压信号。

变压器通常采用互感器的形式，通过绕组的变比关系，实现输入电压的降压转换。

2. 输出电压稳定：PT柜的输出端连接各类保护和计量设备。

PT柜通过维持稳定的输出电压，确保接入设备获得准确的电压信号，从而实现精确的保护和计量功能。

3. 绝缘保护：PT柜还具备绝缘保护的功能。

由于PT柜通常安装在高压设备旁边，当发生绝缘故障时，PT柜能够及时检测到异常情况，并采取适当的措施，如切断电源等，以保护设备和人身安全。

总结：PT柜作为电力系统中必不可少的设备，承担着电力变压器的保护和计量等重要功能。

通过对PT柜的有效运用，可以提高电力系统的可靠性、安全性和管理水平。

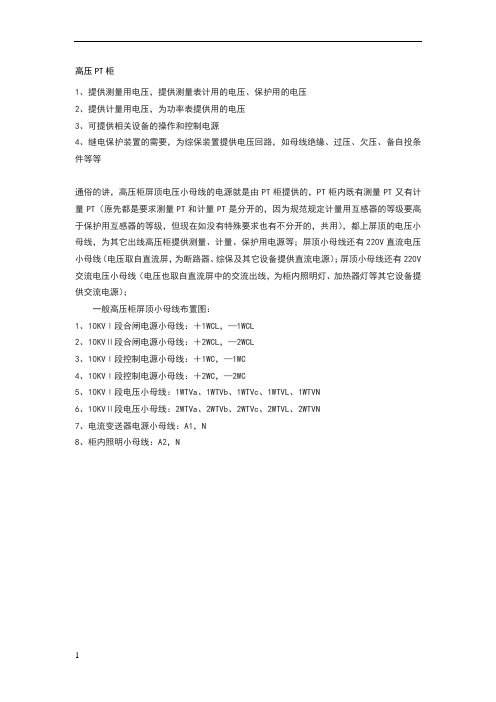

高压PT柜
1、提供测量用电压，提供测量表计用的电压、保护用的电压
2、提供计量用电压，为功率表提供用的电压
3、可提供相关设备的操作和控制电源
4、继电保护装置的需要，为综保装置提供电压回路，如母线绝缘、过压、欠压、备自投条件等等
通俗的讲，高压柜屏顶电压小母线的电源就是由PT柜提供的，PT柜内既有测量PT又有计量PT（原先都是要求测量PT和计量PT是分开的，因为规范规定计量用互感器的等级要高于保护用互感器的等级，但现在如没有特殊要求也有不分开的，共用），都上屏顶的电压小母线，为其它出线高压柜提供测量、计量、保护用电源等；屏顶小母线还有220V直流电压小母线（电压取自直流屏，为断路器、综保及其它设备提供直流电源）；屏顶小母线还有220V 交流电压小母线（电压也取自直流屏中的交流出线，为柜内照明灯、加热器灯等其它设备提供交流电源）；
一般高压柜屏顶小母线布置图：
1、10KVⅠ段合闸电源小母线：＋1WCL，—1WCL
2、10KVⅡ段合闸电源小母线：＋2WCL，—2WCL
3、10KVⅠ段控制电源小母线：＋1WC，—1WC
4、10KVⅠ段控制电源小母线：＋2WC，—2WC
5、10KVⅠ段电压小母线：1WTVa、1WTVb、1WTVc、1WTVL、1WTVN
6、10KVⅡ段电压小母线：2WTVa、2WTVb、2WTVc、2WTVL、2WTVN
7、电流变送器电源小母线：A1，N
8、柜内照明小母线：A2，N
1。

KYN28-12型-高压开关柜pt柜计量柜使用说明书

KYN28-12高压开关柜/PT柜/计量柜安装使用说明书KYN-28-12型户内交流金属铠装移开式高压开关柜※概述KYN28-12型户内交流金属铠装移开式开关设备系列，额定电压为3-12kV三相交流电、工矿企事业单位配电以及电业系统交流50Hz，单母线及单母线分段系统的成套配电装置。

用于发电厂、中小型发电机送二次变电所的受电、配送电及大型高压电动机启动等，实现控制、保护、检测之目的。

本开关柜能满足GB3906、IEC298等标准要求，并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。

开关柜既可配用ABB公司的VD4真空断路器，又可配用国产的VS1真空断路器，实为一种性能优越的配电装置。

※主要特点■柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成；■所有操作均在柜门关闭状态下进行；■防护等级高，可防止杂物和虫害侵入；■简单有效的“五防”闭锁，防止误操作；■可配用VS1及VD4型真空断路器；■更换断路器简单，手车互换性能好；■柜体可靠墙安装、柜前维护，减少占地面积；■电缆室空间充裕、可连接多根电缆；■断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。

※结构说明开关柜由固定的柜体和可抽出部分，手车，两部分组成。

柜体外壳和各功能单元的隔板均敷铝锌钢板栓接而成。

开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。

开关柜具有架空进出线、电缆进出线及左右联络功能，可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置。

本开关柜的安装与调试均可正面进行，可以靠墙，以节省占地面积，减少投资。

※开关柜主要技术参数※※：电流互感器的断路容量应单独考虑※※※：额定短时耐受电流为31.5KA及以下，分支母线额定电流为1250A 及以下柜宽800mm；额定短时耐受电流为40KA及以上，分支母线额定电流为1250A，以上柜宽1000mm，柜深由用户选择。

PT柜的主要作用

电压互感器及避雷器柜：PT柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。

其作用主要有：
1、电压测量，提供测量表计的电压回路
2、可提供操作和控制电源
3、每段母线过电压保护器的装设
4、继电保护的需要，如母线绝缘、过压、欠压、备自投条件等
高压柜屏顶电压小母线的电源就是由PT柜提供的，PT柜内既有测量PT又有计量PT，都上屏顶的电压小母线，为其它出线高压柜提供测量、计量、保护用电源等。

PT柜

[1]PT柜是电压互感器柜，一般内部装设熔断器和电压互感器，有些还将避雷器装在里面，但一般不会装设电流互感器。
[2]PT柜内的电流互感器干什么用的
最佳答案
电流互感器是测量电流过大的电流（短路电流）或不方便直接测量的高压一次电流测量；你说的那种情况要么是测量PT柜内的短路电流来决定断路器是否跳闸来保护PT柜内设备，再一种情况就是电压互感器和电流互感器是一起制作的构成一个组合式互感器（电压等级不高），不过前一种可能性大。
为了监视和控制设备的运行情况，在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。故发电厂和变电所需要装设测量仪表、继电保护装置和各种自动装置等。但这些仪表和装置不可能直接接到大电流、高电压的母线和电气设备上，否则不仅将使这些装置做的很大，而且会危及人身安全，为此需要装设电压互感器和电流互感器。
电流互感器的工作原理和变压器相似，是利用变压器在短路状态下电流与匝数成反比的原理制成的。其工作原理、等值电路也与一般变压器相同，只是其原边绕组串联在被测电路中，且匝数很少；副边绕组接电流表、继电器电流线圈等低阻抗负载，近似短路。原边电流（即被测电流）和副边电流取决于被测线路的负载，而与电流互感器的副边负载无关。由于副边接近于短路，所以原、副边电压U1和UC2 都很小,励磁电流I0也很小。
把大电流按规定比例转换为小电流的电气设备，称为电流互感器。电流互感器副边的电流一般规定为5安或1安，以供给电流表、功率表、千瓦小时表和继电器的电流线圈电流。
; PT就是电压互感器，主要功能
1、电压测量，提供测量表计的电压回路；
2、可提供操作和控制电源；
3、每段母线过电压保护器的装设；
4、继电保护的需要，如母线绝缘、过压、欠压、备自投条件等等。 { 6}，接地开关的作用是不是检修时放电。根据现行《电业安全工作规程》的有关要求：当验明设备确已无电压后，应立即将检修设备接地并三相短路，这是保护工作人员在工作地点防止突然来电的可靠安全措施，同时设备断开部分的剩余电荷，亦可因接地而放尽。过去是挂接地线，操作不易规范、统一就容易引发事故。接地开关的设计，加上电气、机械联锁保护，可以有效的防止由于误操作造成的事故。可以说，这些都是血的教训换来的技术进步 {7}ct 柜的工作原理及用途吗？电流互感器是一种电流变换装置，（也称CT）。它可以将高压电流或低压大电流变为电压较低的小电流，以供给仪表和继电器，并将仪表和继电器一高压电路和一次主回路隔离开。"

高压柜的pt柜工作原理

高压柜的pt柜工作原理高压柜是电力系统中的重要组成部分，其主要作用是将高压电能分配导各个用电设备中。

而PT柜则是高压柜中的一个重要部件，主要用来进行电压测量和传递信号，为高压设备的安全运行提供必要支持。

本篇文章将为大家介绍高压柜的PT柜工作原理。

1. PT柜的概念及作用PT柜是高压柜中的一个重要设备，全称为电压互感器箱（Potential Transformer Box），又称电压表箱、电压互感器座、电压互感器架、电压计箱等。

它是一种测量高压系统电压位的设备，主要用于与计量、控制和保护设备配合使用，并且可以将电压信号转化为标准信号并传递给监控设备。

2. PT柜的组成部分PT柜主要由PT互感器、不同比电压互感器、电压表和连接电缆等多个部分组成。

其中，PT互感器是PT柜中最重要的组成部分，它可以将高压线路中的高电压信号转化为低电压信号，准确地测量电压值。

不同比电压互感器则用于调节电压信号，使其与设备要求的电压值一致。

电压表是将转化后的电压值显示出来的设备，通过连接电缆将采集得到的电压信号传递给监控设备。

PT柜将高压线路中的电压信号通过互感器的转化，将其变成适合无机器操作员读数的信号，如30v或110v等，然后将其传送到对应的仪表或监控设备中。

互感器工作的基本原理就是电磁感应，它是将高电压信号通过互感器的磁场作用，转化成低电压信号。

通过将互感器的一端接入高压电压线路，将另一端接入一个标准的负载电阻，使转化后的电压值变得更为稳定。

在这个过程中，磁极的数量与互感器的比率成正比，而电流的强度则与互感器保护属性、工作环境等因素有关，通过改变互感器的特性参数，可以使其更好地适应不同的工作环境。

总之，PT柜是一个重要的电力设备，通过将高压线路中的电压信号转化成低压信号，为高压设备的运行提供了必要的支持和保护。

同时，它也是电力系统中安全运行的重要组成部分之一，可以有效地保证电力系统的正常运行和安全运营。
