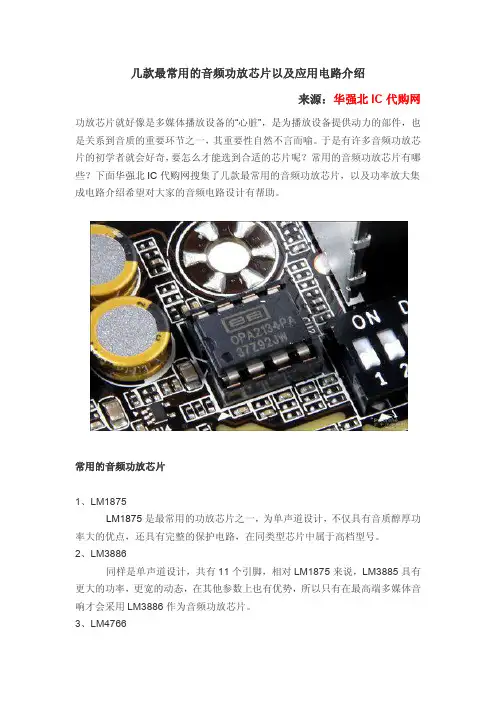

几款最常用的音频功放芯片以及应用电路介绍
几款最常用的音频功放芯片以及应用电路介绍来源：华强北IC代购网功放芯片就好像是多媒体播放设备的“心脏”，是为播放设备提供动力的部件，也是关系到音质的重要环节之一，其重要性自然不言而喻。
于是有许多音频功放芯片的初学者就会好奇，要怎么才能选到合适的芯片呢？常用的音频功放芯片有哪些？下面华强北IC代购网搜集了几款最常用的音频功放芯片，以及功率放大集成电路介绍希望对大家的音频电路设计有帮助。
常用的音频功放芯片1、LM1875LM1875是最常用的功放芯片之一，为单声道设计，不仅具有音质醇厚功率大的优点，还具有完整的保护电路，在同类型芯片中属于高档型号。
2、LM3886同样是单声道设计，共有11个引脚，相对LM1875来说，LM3885具有更大的功率，更宽的动态，在其他参数上也有优势，所以只有在最高端多媒体音响才会采用LM3886作为音频功放芯片。
3、LM4766网上通常的说法是，LM4766等于将两个LM3886封装在一起，为什么这样说呢？从性能参数来看，LM4766恰好和LM3886相当，甚至音色表色也是如出一辙。
不过，由于LM4766引脚较多，业内人士常把它称之为“蜈蚣芯片”，在焊接的时候具有一定的难度。
功率放大集成电路分类介绍1、二声道三维环绕声处理集成电路音响系统中使用的二声道三维环绕声系统有SRS、Spatializer、Q Surround以及虚拟杜比环绕声系统。
2、杜比定向逻辑环绕声集成电路杜比定向逻辑环绕声解码系统是经过杜比编码处理过的左、右二声迹信号调节还原成四声道音频信号。
3、数码环绕声解码集成电路音响系统中使用的数码环绕声系统有杜比数码系统和DTS系统等，两种系统音频信号的记录与重放均为独立六声道。
4、电子音量控制集成电路电子音量控制集成电路是采用直流电压或串行数据控制的可调增益放大器，其内部一般由衰减器、锁存器、移位寄存器和电平传唤电路组成。
5、电子转换开关集成电路电子转换开关集成电路是采用直流电压或串行数据控制的额多路电子互锁开关集成电路，内部一般由逻辑控制、电平转换、锁存器、模拟开关等组成。
ICL8038原理及应用
ICL8038原理及应用
ICL8038是一种集成电路芯片，它是一种模拟信号波形发生器。
其原理基于反馈控制的正弦波振荡器和三角波振荡器。
ICL8038不仅可以输出正弦波和三角波信号，还可以通过外部调节电阻和电容改变波形的频率、幅度和对称性。
1.输入电流在放大器中被放大，并通过相位滤波器滤除高频噪声。
2.通过振荡电路提供的反馈电压，控制放大器的增益，并在满足振荡条件时提供正弦波输出。
3.三角波和方波信号可以通过在振荡电路中引入不同的反馈路径来获得。
1.音频频率生成器：ICL8038可以以稳定的频率输出正弦波信号，广泛应用于音频频率范围内的测试和测量仪器中。
2.正弦波振荡器：ICL8038可以输出稳定的正弦波信号，可以用于音频放大器的测试、无线电收发器的频谱分析等。
3.三角波发生器：通过调节ICL8038的控制电路，可以实现三角波频率范围的调节，可以用于频率调制、FM合成器和频率计等。
4.方波发生器：通过调节ICL8038的控制电路，可以实现方波的频率和占空比的调节，可以用于数字电路的测试和测量。
5.脉冲发生器：ICL8038可以输出窄脉冲信号，可以用于时钟信号的产生、计数器的测试等。
6.频率计：ICL8038可以实现可调范围内的稳定频率输出，可以用于频率测量和频率同步控制。
总之，ICL8038是一种高稳定性的模拟信号波形发生器芯片，具有宽频率范围和多种波形输出功能，在音频测试、频率测量和信号发生器等领域具有广泛的应用价值。
集成电路运算放大器36页
01
02
03
04
信号放大
将传感器输出的微弱信号进行 放大，提高信号的幅度。
信号滤波
对传感器输出的信号进行滤波 处理，消除噪声和干扰。
信号线性化
将传感器输出的非线性信号通 过集成电路运算放大器进行线 性化处理，提高测量精度。
信号比较
将传感器输出的模拟信号与预 设阈值进行比较，输出相应的
开关信号。
在音频信号处理中的应用
集成电路运算放大器
02
的工作原理
输入级
01
02
03
差分输入
运算放大器采用差分输入 方式，将两个输入信号进 行减法运算，提高了抗干 扰能力和共模抑制比。
放大器
输入级通常包含一个三极 管或场效应管组成的放大 器，对差分输入信号进行 放大。
射极跟随器
输入级通常采用射极跟随 器作为输出级，以减小信 号的输出阻抗，提高信号 的驱动能力。
时序控制
在数字电路中，集成电路运算放大 器可以用于产生各种时序控制信号， 如时钟信号、复位信号等。
电压偏置
为数字电路中的逻辑门提供适 当的偏置电压，以调整逻辑门 的阈值电压和性能参数。
电流源和电压源
利用集成电路运算放大器可以 构成各种电流源和电压源，为
数字电路提供稳定的电源。
在传感器信号处理中的应用
THANKS.
确保信号的质量和稳定性。
集成电路运算放大器的历史与发展
历史
集成电路运算放大器的概念最早由美国科学家在20世纪60年 代提出，随着半导体技术和集成电路工艺的发展，集成电路 运算放大器逐渐成为电子工程领域的重要器件。
发展
随着技术的不断进步，集成电路运算放大器的性能不断提高 ，功耗不断降低，集成度不断提高，应用领域不断扩大。目 前，集成电路运算放大器已经广泛应用于信号处理、通信、 音频、医疗、工业控制等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PPT DESIGN
TL-0907
• 品牌:俄罗斯芯片 • 型号:TL-0907 • 应用范围:放大 • 频率特性:高频 • 极性:NPN型 • 结构:平面型 • 材料:硅(Si) • 封装材料:塑料封装
PPT DESIGN
HT2144
• 1W双声道无滤器D类高频功率放大器 • 品牌:HT • 型号:HT2144 • 批号:10+ • 封装:TSSOP20 • 处理信号:模拟信号 • 制作工艺:混合集成 • 导电类型:单极型 • 集成程度:超大规模
高频集成放大器芯片及其相关 应用介绍
小组成员：刘雪梅，徐蕊 林晓艳，甘乐
PPT DESIGN
PPT DESIGN
电高 路频 原放 理大
器 的 基 本
高频放大器的分类及组成
高频放大器
高频小信号放大器
高频功率放大器
分散调谐方式
集中调谐方式
由若干个放大器+选频器 组成
PPT DESIGN
放大器+选频器+放大器
LM4766
• LM4766是国半公司推出的双声道大 功率放大集成电路，每个声道在8 欧姆负载上可以输出40W平均功率 ，而且失真小于0.1%，如图2所示 。在国半公司的产品系列中， LM4766被归入“序曲”（Overture ）系列，属于最高端的单片双声道 大功率放大集成电路。它内含NS公 司研制的SPIKc保护电路，对输出级 晶体管的安全工作区（SOA）进行 动态检测与保护，全面实现过压、 欠压、过载、输出短路（包括短路 到地与短路到电源）、热失控和瞬 时温度冲击等保护功能，无须外接 各种保护电路。
PPT DESIGN
CLC425在低噪声宽带放大器设计中 的应用
• 低噪声宽带放大器：从无线电接收机宽带 放大器模块对射频小信号进行低噪声放大
• 发挥芯片的低噪声优势，在保证放大增益 的同时尽量少的引入附加噪声。
PPT DESIGN
CLC425在低噪声宽带放大器设计中 的应用电路组成
• 低噪声宽带放大器由两级运算放大电路、 电源电路和滤波电路构成。
PPT DESIGN
高频功率放大器的应用
• 在声音、图像等信号传输过程中，首先需 要将这些信号调制在高频载波信号上，再 通过无线电发射发射出去，由于会衰减， 所以，要求无线电发射的信号要具备足够 大的功率。
PPT DESIGN
片高 例频 举集
成 放 大 芯
CLC425
PPT DESIGN
CLC425简介
指标是非常诱人的，好的功率集成电路其失真和信噪比（S/N）都是很不 错的，LM4766能做到在人耳可闻频段，30W功率输出的情况下仅仅只有 0.06%的失真和噪声值
LM3886
LM3886优异的性能，使得它在近几 年音响制作中广泛的应用，许多成 品功放机中就有直接的应用它担任 后级功放或者用它作为重低音放大 电路。采用了美国NS公司（国家半 导体公司）推出的新型高保真音响 功放集成电路LM3886TF作功率放大 ，用运放NE5532或AD827作前置线 性放大和音调放大。
高频小信号放大器的应用
• 在远距离传输信号时，由于发送的信号经 过信道传输时衰减很大，到达接收端时往 往是很小的信号，而且可能混杂了其他的 干扰信号，应用具有放大作用和选頻作用 的小信号放大器可以很好的解决这些问题 。
PPT DESIGN
高频小信号放大器的电路组成
• 衡量性能的指标：中心频率fc;谐振电压增益Au; 通频带BW;选择性K（矩形系数综合BW和K）。
• 使用两级运算放大电路是为把足够大的增 益分至两级上．这样既可以保证信号的稳 定又可以满足增益需求嘲。为滤除部分带 外噪声，在第一级后加滤波器，避免其随 着输入信号在第二级放大电路中放大，降 低信噪比。
PPT DESIGN
PPT DESIGN
大其 芯他 片高 例频 举集
成 放
TL-0907 HT2144
PPT DESIGN
在1脚上有一个电源开关，输出功率 随着1脚电变化而变化
。
当输入信号过大时，波形嵌位产生削波，削波 点在VIN＝300Vrms(Vcc=9V RL=4Ω f=1KHz),应 特别注意此现象。
PPT DESIGN
6片IC简介
• 美国国半公司的LM1875、LM4766、LM3886（LM4780）以 及ST意法公司的TDA9293和TDA7294，它们的标称输出功 率在30～100W范围内，适用于家用高保真音频功率放大 器。采用这几款IC的功放具有元件少、调试简单的特点， 功率、音质与一般的分立元件功放相比毫不逊色，因此一 直受到广大DIY发烧友，特别是初学者的喜爱。
LM1875受输出电流的限制，推荐电压下4欧姆负载的最大功率小得可怜， 仅同8欧姆一样。 用LM1875做的能推8欧姆的音箱。而THD=10%时，输出信号已经严重削峰，这时的功 率对高保真来说毫无意义。
• 这些芯片都内置了保护电路，温度升高时，保护电路会限 制输出管的电流，温度越高，输出电流越小，把功耗控制 在管子的安全区域内。很明显，如果散热不佳的话，输出 电流会变得很小，声音变差，甚至出现声音突然中止。 LM1875的管芯到外壳的热阻为2摄氏度/W，其余芯片的管 芯到外壳的热阻为1摄氏度/W，，保护电路检测到芯片温 度升高到150摄氏度时会使芯片停止工作。
PPT DESIGN
TA8227的特点
6）它还具有外接元件少，声道分离度高， 爆破噪声少，电压增益可由外接电阻调节 等特点。
PPT DESIGN
PPT DESIGN
PPT DESIGN
引 符号 脚
功能
引 符号 脚
功能
1 Vcc
电源
7 IN2 正相输 入
2 OUT1 功放输出 8 NF2 反相输 入
PPT DESIGN
TA8227的特点
1）静态电流小：Icc=21mA (Vcc=9V)
2）电压增益高：Av=56.5dB（固定增益： f=1KHz）
3）输出功率大：Po=3.0W/CH Vcc=9V RL=3Ω f=1KHz THD=10%)
4）内含热保护电路
5）工作电源电压范围宽：Vcc=5-12V （Tamb=25℃）。
A=R08/RR09+1=15.24
• LM1875数据手册里面的开
环增益图很奇怪，是单位 增益附近的增益相位图， 应该是厂商想让大家看得 更清楚一些闭环后LM1875 的相位裕量，如图18所示
。可以看到，如果把 LM1875接成跟随器，相位 裕是不是为0，这是不稳定 的，所以LM1875的数据手 册中特别注明LM1875的放 大倍数不能小于10倍（ 20dB）。
PPT DESIGN
集成运算放大电路
集成放大电路最初多用于 各种模拟信号的运算（如比 例、求和、积分......)上，故 被称为运算放大电路。集成 运放广泛用于模拟信号的处 理和产生电路之中。
PPT DESIGN
TA8227集成芯片介绍
TA8227 是双声道音频功率放大集 成电路，TA8227是 一块双通道音频功放 电路，内含热保护电 路和电源开关，外围 电路简单，此电路主 要用语便携式收音机和盒式录音机。
PPT DESIGN
由于聚酯薄膜电容具有良好的温度和 高频特性，所以建议用作输出端到地接入 防振电容。由于普通电容容易受温度影响， 所以必须在使用此类电容前先进行温度试 验，以确定是否振荡。另外，电解电容的 位置对振荡影响很大，所以，连接到Vcc 上的电容必须靠近功放地。在此应用中， 通道电压增益不宜设置得过小，否则易产 生振荡。
稳定电路 静音电路
LM4780
• LM4780技能参数与 LM3886完全一样，应该就 是LM3886的双软声道版本 ，它内含是两个LM3886
TDA7293
• TDA7293支持多片并联运 行，并具有削峰和输出短 路指示
TDA7294
• TDA7294、TDA7293是ST公 司两款DMOS大功率音频 放大集成电路，它有效宽 范围的工作电压，（ Ucc+Uee）=80V，还有较 高的输出功率（高达100W 的音频输出功率），并且 具有静音、待机、过热、 短路保护功能，以及很小 的噪声与失真
其特点有：输出功率大（连续输出功率68W）、失真度小（总失真 加噪声<0.03%）、保护功能（包括过压保护、过热保护、电流限制、 温度限制、开关电源时的扬声器冲击保护、静噪功能）齐全，外围 元件少，制作调试容易，工作稳定可靠。由于用它制作功率放大电 路具有简易，适用的特点。
LM3886应用电路
电压放大倍数？
3 B.S.1 自举
9 RIPPL 纹波 E
4 GND
地
10 B.S.2 自举
5 NF1 反相输入 11 OUT2 功放输 出
6 IN1 正相输入 12 Vcc 电源
PPT DESIGN
测试线路
PPT DESIGN
PPT DESIGN
PPT DESIGN
PPT DESIGN
输入回路如下图所示。 输入回路中T1的设计使得电 路在没有输入耦合电容的情 况下也能使用。但此时在输 入端能产生最大60mV的失调 电压。 因此，该应用应在检查确定 没有音量滑动噪声后才能使 用，而在有音量滑动噪声的 应用中必须在输入端串联电 容。
PPT DESIGN
集成运算放大电路
集成电路（integrated circuit） 是一种微型电子器件或部件。采用 一定的工艺，把一个电路中所需的 晶体管、二极管、电阻、电容和电 感等元件及布线互连一起，制作在 一小块或几小块半导体晶片或介质 基片上，然后封装在一个管壳内， 成为具有所需电路功能的微型结构；
• 选频：单谐振回路（LC在特定的频率下产生谐振 达到最大增益），固体滤波器（如石英晶体）
• 放大：利用三极管的放大特性。
