SQUID(超导量子干涉仪)
A.dl)
2q (2 1 t
A.dl) 2qV /
Supercon.1 Ψ1
若考虑结两边不加电压的情况， 若磁场沿x方向，大小为B0，则A (0, 0, B0y) 则有
j jc sin(2 1
I
Lx 2 Lx 2
Superconductiong flux transformers
Magnetometer
Gradmeter
Voltmeter
Modulation and feedback circuit
Principles and applications of SQUID J.Clarke
SSM（扫描超导量子干涉显微镜）
Phys. Rev. Lett. 12, 159 - 160 (1964) R. C. Jaklevic et al.
• 60年代下半叶，制造简陋的dc SQUID开始为低温物理学家用于测量。 • 60年代末开始出现RF SQUID。 • 相当长的时间内，dc SQUID被摒弃，直到1974年出现灵敏性高于 RFSQUID的仪器。 • 1987年Koch和Nakane首先制造出了高温dc-SQUID。 Appl. Phys. Lett. 51(3). 20 July
J=0
无自感时
2 1 2n
i 2 IC cos(
)sin(1
0
2 0
)
ext
0
)sin(1
ext
0
)
imax 2 I C cos(
一个磁通量子约
ext
0
)
20 1015 Wb 因而对外加场的微小变化都很灵敏
超导量子干涉仪
(5)军事方面的应用。在探测技术方面，超导量子干涉 仪器件具有极高的灵敏度，特别适合用于对微波弱磁 场反常现象和红外辐射的探测定位。采用超导量子干 涉仪的先进磁导探测系统，可探测到浅海中的潜艇。 超导量子干涉仪还可作为微波和红外探测器，灵敏度 可达10～15W/Hz。这种探测器可在空间根据卫星微弱 的红外辐射来确定其位置。雷达系统若采用高灵敏度 超导或纳米接收机，其作用距离可提高1～2个数量级。 SQUID 还可以用作超低频信号的接收器，进行水下、 地下的深处通讯联系。 利用 SQUID 可测量磁悬超导铌棒的微小振动。当铌棒 振幅为10-18cm时，其磁场波动能立即被SQUID测出。
另一独特的干涉效应是利用并联的Josephon结 产生的，这样的一个并联装置叫超导量子干涉 仪(SQUID)。下面着重介绍一下超导量子干涉 仪的构造、原理和应用。 三、超导量子干涉仪的构造原理及其应用 1 SQUID的构造
图2是通常用的SQUID（superconducting quantum interference device ）的构造简图。 在圆柱形的石英管上，先蒸发出一层10mm宽的 Pb膜，再蒸发出一层Au膜在下方用作分流电阻； 然后溅射两条Nb膜，待其氧化后再蒸发出一层 T形Pb膜。这样在Pb膜和Nb膜的交叉处形成两 个Nb-NbOx-Pb结，即Josephon结。
图 1 Josephon结（a）及电子对通过势垒中的“隧道”（b）
二、Josephson 效应（双电子隧道效应）
按经典理论，两种超导材料之间的绝缘层是禁 止电子通过的。这是因为绝缘层内的电势比超 导体中的电势低得多，对电子的运动形成了一 个高的“势垒”。超导体中的电子的能量不足 以使它爬过这势垒，所以宏观上不能有电流通 过。但是，量子力学原理指出，即使对于相当 高的势垒，能量较小的电子也能穿过（图 1(b)），好像势垒下面有隧道似的。这种电子 对通过超导的Josephon结中势垒隧道而形成超 导电流的现象叫超导隧道效应，也叫Josephon 效应。
超导仪原理
超导仪原理
超导技术是一种在极低温条件下电阻为零的现象，利用这一特性制造的超导仪器被广泛应用于科学研究和工程领域。
超导仪器的原理是基于超导材料在低温下的超导性能，通过外加磁场或电流来实现各种功能。
本文将介绍超导仪器的原理及其应用。
首先，超导仪器的基本原理是超导材料在低温下的零电阻和完全抗磁性。
超导材料在临界温度以下会表现出这些特性，因此需要在极低温条件下才能实现超导状态。
超导仪器通常使用液氦或液氮来实现低温条件，使超导材料处于超导状态。
其次，超导仪器的应用包括超导磁体、超导电子学器件和超导量子干涉仪等。
其中，超导磁体是最常见的应用之一，它利用超导线圈产生强磁场，用于核磁共振成像、粒子加速器和磁 levitation 等领域。
超导电子学器件利用超导材料的量子效应，制造超导量子比特用于量子计算和量子通信。
超导量子干涉仪则利用超导材料的量子干涉效应，用于精密测量和传感器等领域。
此外，超导仪器的工作原理是基于超导材料的量子效应和电磁性质。
超导材料的零电阻和完全抗磁性是由于超导电子对的配对和库珀对的凝聚，使得电子在超导态下能够以凝聚态的形式运动，形成超流。
超导材料在外加磁场下会产生迈斯纳效应，使得磁场被完全排斥，这一特性被应用于超导磁体和磁 levitation 等领域。
综上所述，超导仪器的原理是基于超导材料在低温下的超导性能，利用超导材料的量子效应和电磁性质来实现各种功能。
超导仪器在科学研究和工程领域有着广泛的应用前景，将在未来发挥重要作用。
物理实验技术中的精确时间测量技巧
物理实验技术中的精确时间测量技巧在物理学研究中，时间是一个非常重要的要素。
准确地测量时间对于实验数据的可靠性和准确性至关重要。
在物理实验技术中，有许多精确时间测量技巧被广泛应用。
本文将探讨几种常见的物理实验技术中的精确时间测量技巧，并深入讨论它们的原理和应用。
一、原子钟原子钟是目前最精确的时间测量设备之一。
其基本原理是利用原子内部的电磁跃迁来测量时间。
在原子钟中，原子通过精确的电磁场控制，使其内部能级发生跃迁，产生一个非常稳定的频率。
通过对这个频率进行计数，就可以计算出时间的流逝。
原子钟的准确性高达每秒钟误差不到一毫纳秒，被广泛应用于卫星导航系统、天文观测和科学实验等领域。
二、光频梳光频梳是一种基于光学的精确时间测量技术。
它利用超短光脉冲的频率谱特性，将光信号的频率与参考频率进行比较，从而实现对时间的准确测量。
光频梳的优势在于它可以将非常高的频率精度转化为时间精度。
目前，光频梳在时间和频率测量中的应用非常广泛，包括精确测量分子振动、光谱学研究和量子计量学等领域。
三、时钟同步技术在多台设备同时进行物理实验时，准确的时间同步至关重要。
时钟同步技术是一种常用的精确时间测量技巧。
它通过建立时间测量基准，使得多台设备在时间上保持一致。
其中，常用的时钟同步技术包括网络时间协议（NTP）、高精度时间协议（PTP）和全球卫星导航系统（GNSS）等。
这些技术可以实现微秒甚至纳秒级别的时间同步，确保实验数据的准确性和可靠性。
四、超导量子干涉仪超导量子干涉仪是一种利用超导材料和量子力学原理进行时间测量的仪器。
它通过利用超导态材料中电子对的特殊相互作用，实现对时间的高精度测量。
超导量子干涉仪凭借其高度的准确性和灵敏性，可以应用于物理实验中的时间测量、量子计量学和量子信息处理等领域。
总结：物理实验技术中的精确时间测量技巧对于实验研究的精确性和可靠性至关重要。
通过使用原子钟、光频梳、时钟同步技术和超导量子干涉仪等高精度的时间测量设备，可以实现微观世界的精确探测和测量，为物理学的发展做出重要贡献。
超导技术在磁共振成像中的应用指南
超导技术在磁共振成像中的应用指南引言磁共振成像（Magnetic Resonance Imaging，MRI）是一种非侵入性的医学成像技术，其在临床诊断和科学研究中发挥着重要作用。
超导技术作为MRI的关键组成部分，为其提供了强大的磁场和高灵敏度的探测器，从而提高了成像质量和分辨率。
本文将探讨超导技术在磁共振成像中的应用指南，旨在帮助读者更好地理解和应用这一先进技术。
第一部分：超导磁体超导磁体是MRI系统的核心组件，它产生均匀且稳定的强磁场，为成像提供必要的条件。
超导磁体的选择应根据应用需求和预算来进行。
常见的超导磁体包括永久磁体、闭式超导磁体和开式超导磁体。
永久磁体成本低廉，但磁场强度较低，适用于一些简单的成像任务。
闭式超导磁体磁场强度较高，但体积庞大，适用于大型医院和研究机构。
开式超导磁体适用于病人体积较大或有特殊需求的情况。
第二部分：超导RF线圈超导RF线圈是MRI系统中负责发射和接收无线电频率信号的关键部件。
它能够提供高信噪比和较好的成像分辨率。
超导RF线圈的选择应根据成像区域和应用需求来确定。
常见的超导RF线圈包括表面线圈、体积线圈和并行线圈。
表面线圈适用于局部成像，体积线圈适用于全身成像，而并行线圈则可提高成像速度和分辨率。
第三部分：超导量子干涉仪超导量子干涉仪是一种基于超导技术的高灵敏度探测器，可用于检测和测量微弱的磁共振信号。
它的灵敏度远高于传统的电阻式探测器，可以提高成像的信噪比和对比度。
超导量子干涉仪的选择应考虑其灵敏度、稳定性和成本等因素。
目前，SQUID（Superconducting Quantum Interference Device）是最常用的超导量子干涉仪。
第四部分：超导技术在磁共振成像中的应用案例超导技术在磁共振成像中有着广泛的应用。
例如，在神经科学中，超导技术可用于研究大脑的结构和功能连接；在心脏病学中，超导技术可用于评估心脏功能和诊断心脏病变；在肿瘤学中，超导技术可用于检测和定位肿瘤病变。

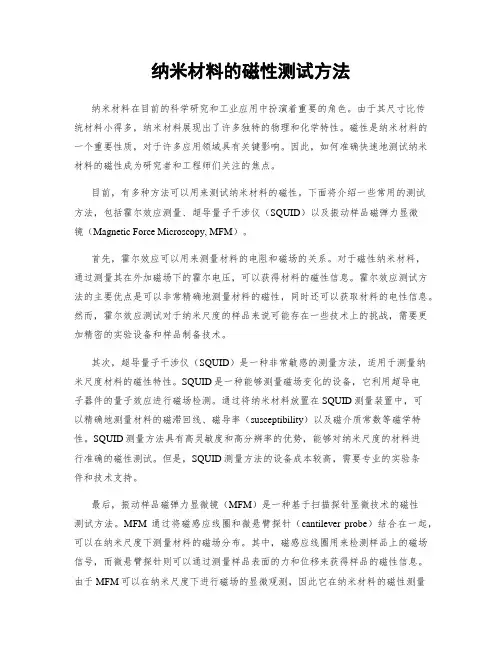

纳米材料的磁性测试方法
