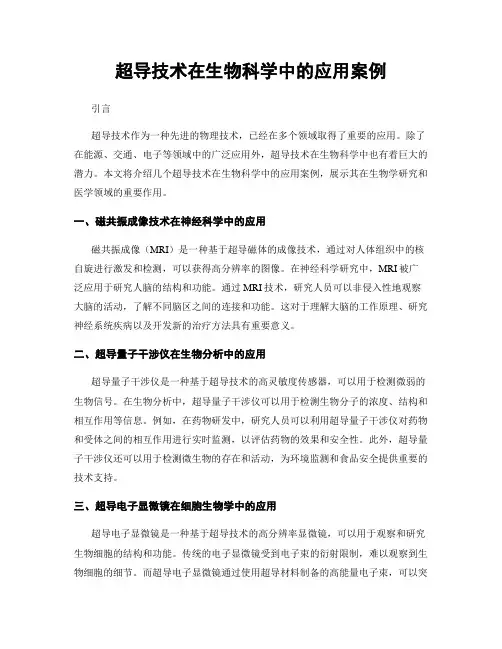

超导技术在生物科学中的应用案例
超导技术在生物科学中的应用案例引言超导技术作为一种先进的物理技术，已经在多个领域取得了重要的应用。
除了在能源、交通、电子等领域中的广泛应用外，超导技术在生物科学中也有着巨大的潜力。
本文将介绍几个超导技术在生物科学中的应用案例，展示其在生物学研究和医学领域的重要作用。
一、磁共振成像技术在神经科学中的应用磁共振成像（MRI）是一种基于超导磁体的成像技术，通过对人体组织中的核自旋进行激发和检测，可以获得高分辨率的图像。
在神经科学研究中，MRI被广泛应用于研究人脑的结构和功能。
通过MRI技术，研究人员可以非侵入性地观察大脑的活动，了解不同脑区之间的连接和功能。
这对于理解大脑的工作原理、研究神经系统疾病以及开发新的治疗方法具有重要意义。
二、超导量子干涉仪在生物分析中的应用超导量子干涉仪是一种基于超导技术的高灵敏度传感器，可以用于检测微弱的生物信号。
在生物分析中，超导量子干涉仪可以用于检测生物分子的浓度、结构和相互作用等信息。
例如，在药物研发中，研究人员可以利用超导量子干涉仪对药物和受体之间的相互作用进行实时监测，以评估药物的效果和安全性。
此外，超导量子干涉仪还可以用于检测微生物的存在和活动，为环境监测和食品安全提供重要的技术支持。
三、超导电子显微镜在细胞生物学中的应用超导电子显微镜是一种基于超导技术的高分辨率显微镜，可以用于观察和研究生物细胞的结构和功能。
传统的电子显微镜受到电子束的衍射限制，难以观察到生物细胞的细节。
而超导电子显微镜通过使用超导材料制备的高能量电子束，可以突破传统电子显微镜的限制，获得更高的分辨率。
这使得研究人员能够观察到更细微的细胞结构，对细胞的功能和病理过程进行深入研究。
四、超导生物传感器在医学诊断中的应用超导生物传感器是一种基于超导技术的高灵敏度传感器，可以用于医学诊断和监测。
例如，超导生物传感器可以用于检测血液中的肿瘤标志物，帮助早期发现癌症。
此外，超导生物传感器还可以用于监测心脏病患者的心电图和心脏功能，提供准确的诊断和治疗建议。
超导磁强计
高温超导量子干涉磁强计的发展现状及其应用作为20世纪物理学的重要发现之一的超导电性,在1911年被荷兰物理学家卡末林一昂内斯发现以后，科学家们就对超导电性的实际应用提出了许多设想，并积极开发它的应用领域，超导传感器是最有希望的应用领域之一。
超导传感器的核心是基于隧道效应的超导量子干涉器件(SUPerCondUetingqUantUmdeVices,常缩写为SQlnD).SQUID实质上是将磁通转变成电压的磁通传感器，以它为基础可派生出多种传感器和测量仪器。
超导量子干涉磁强计工作的基础是“隧道效应”，SQUID就其功能来讲，是一种磁通传感器，不仅可以用来测量磁通量的变化，而且还可以测量能转换成磁通的其他物理量，如电流、电压、电阻、电感、磁感应强度、磁场梯度、磁化率、温度、位移等。
SQUID配上输入和读出电路，就构成磁强计，它的灵敏度、动态范围、频率响应、响应时间比同类仪器高几个数量级。
一、超导测量仪器的技术研究发展历程：自20世纪80年代发现了能工作于液氮温度(77K)的铜氧化物高温超导体后，由于液氮相对于液氮的廉价和使用上的方便，给高温超导体SQInD的应用提供了较多有利条件，国际上又掀起了高温超导体量子干涉(高TCSQUID)磁强计的研制和应用的热潮。
随着高温超导薄膜技术的发展，外延生长高温超导薄膜的技术逐渐成熟，发展出了多种人工可控的采用高性能外延超导薄膜制备JOSePhSon结及SQUTD器件的技术。
为了提高SQUID的磁场灵敏度，无论是deSQUID或rfSQUTD,都采用具有较大磁聚焦面积的方垫圈结构,有的还用高温超导薄膜做出磁通变换器、大面积磁聚焦器等与SQInD器件配合到一起,共同组成SQUTD 磁强计的探头。
在电子线路方面与低温SQUTD相比，也做了很多改进和提高。
使磁强计的性能指标可以满足许多弱磁性测量应用的需要。
如图：SQUTD磁强计在不同应用中的磁场灵敏度和频率范围现在，国外已有多家小型公司可以提供商品化的高温超导SQUT0这样性能的高温超导SQUID系统已经被用在了生物磁测量、地磁测量、无损探伤、扫描SQUID显微镜及实验室的弱磁测量等多个方面。
量子传感器的原理及性能测试方法
量子传感器的原理及性能测试方法量子传感器是一种利用量子力学原理进行测量和探测的装置，具有高精度、高灵敏度和低噪声等优势。
量子传感器在精密测量、地理勘探、医学诊断等领域有着广泛的应用前景。
本文将介绍量子传感器的原理以及常用的性能测试方法。
量子传感器的原理主要基于量子力学中的干涉和纠缠效应。
在干涉效应中，量子传感器利用粒子波动性产生干涉图案，通过测量干涉图案的变化来进行测量。
而在纠缠效应中，传感器中的多个粒子通过量子纠缠相互关联，当其中一个粒子发生变化时，其他粒子状态也会发生相应的变化。
通过测量这些变化，可以实现对物理量的精确测量。
量子传感器的原理基础上，需要进行性能测试来验证其测量精度、灵敏度和可靠性。
以下将介绍几种常用的量子传感器性能测试方法：1. 分辨率测试：分辨率是量子传感器最小可测量信号变化的能力。
测试方法一般采用将不同幅度、频率或相位的信号输入到传感器中，并记录传感器输出的波形特征。
通过分析波形的细节，可以确定传感器的分辨率。
2. 灵敏度测试：灵敏度是量子传感器对输入信号变化的敏感程度。
测试方法可以通过在传感器输入端施加不同幅度的信号，并记录传感器输出的变化。
通过分析输出与输入之间的关系曲线，可以得到传感器的灵敏度。
3. 稳定性测试：稳定性是指量子传感器在一定时间范围内输出结果的一致性。
测试方法可以通过在传感器中输入一个稳定的信号，并连续测量传感器输出的结果。
通过统计分析输出结果的标准差或波动程度来评估传感器的稳定性。
4. 可重复性测试：可重复性是指在相同测量条件下，量子传感器多次测量得到的结果的一致性。
测试方法可以通过在传感器中输入相同的信号，并连续多次测量传感器的输出结果。
通过比较多次测量结果的偏差来评估传感器的可重复性。
5. 噪声测试：噪声是指在测量过程中，由于各种因素引入的不必要的信号干扰。
测试方法可以通过在传感器输入端施加一个稳定信号，并记录传感器输出结果。
通过分析输出结果中的噪声成分来评估传感器的噪声水平。
量子传感器的原理与实际应用方法解析
量子传感器的原理与实际应用方法解析量子传感器是一种基于量子技术的新型传感器，其原理利用了量子力学的特性，可以达到超高灵敏度和精度，相较于传统传感器具有更高的性能和应用潜力。
本文将从量子传感器的原理入手，详细解析其工作原理，并介绍一些实际应用方法。
量子传感器的原理基于量子相关性及其测量技术。
在量子力学中，粒子的性质可以描述为量子态。
量子态是以波函数的形式表示的，具有叠加和纠缠的特性。
量子传感器利用这些特性进行高精度的测量。
首先，量子传感器利用量子叠加的特性。
传统传感器使用经典的测量方法，对待测物理量进行测量，而量子传感器则利用了量子叠加态的特性，可以将待测物理量与量子态状态相关联。
通过对量子态的测量，可以获得待测物理量的信息。
其次，量子传感器利用了量子纠缠的特性。
量子纠缠是指两个或多个量子系统之间存在一种特殊的关联，观测一个系统的量子态将会对另一个系统的量子态产生影响。
利用量子纠缠的特性，量子传感器可以通过测量一个系统的量子态来确定另一个系统的量子态，从而实现对待测物理量的测量。
基于以上原理，量子传感器可以实现超高灵敏度和精度的测量。
相对于传统传感器，量子传感器在信号的捕获和处理方面更为出色，可以识别微弱的信号，并对其进行高精度的测量。
这使得量子传感器在一些特定的应用领域具有重要的意义。
一种常见的量子传感器应用是磁场传感。
磁场传感是指利用传感器来测量磁场的强度和方向。
传统的磁场传感器通常基于霍尔效应或电磁感应原理，但是在一些需要高精度测量的场景下效果有限。
而量子传感器可以通过利用量子态与磁场之间的相关性来实现高精度的磁场测量。
通过对量子态的测量，可以获得磁场的信息，并实现对磁场的精确测量。
除了磁场传感，量子传感器还可以应用于重力测量、时间测量等领域。
在重力测量方面，传统的重力传感器通常基于质量与重力之间的关系，但是在微小重力测量方面存在一定的局限。
而量子传感器利用量子纠缠和叠加的特性，可以实现对微小重力的高灵敏测量，为地质勘探等领域提供了新的解决方案。
量子传感器：超越传统测量的精度
量子传感器：超越传统测量的精度
量子传感器是一种利用量子力学原理进行测量的先进技术，它们在精度上超越了传统的测量方法。
量子传感器的核心在于量子叠加和量子纠缠，这些量子特性使得传感器能够在极小的尺度上进行高精度的测量。
量子传感器的一个关键应用是量子磁力计，它能够检测到极其微弱的磁场变化。
这种传感器利用了原子或电子的自旋，通过量子叠加态来测量磁场。
由于量子叠加态的敏感性，量子磁力计的精度远超过传统的磁力计，可以应用于医学成像、地质勘探和无损检测等领域。
另一个例子是量子重力计，它利用量子干涉的原理来测量重力场。
量子重力计可以探测到地球重力场的微小变化，这对于地球物理学研究、地下水资源勘探和地震预警等具有重要意义。
量子重力计的精度可以达到微伽级别，这是传统重力计无法比拟的。
量子传感器还在时间频率测量领域展现出卓越的性能。
量子钟利用原子的超精细能级跃迁来定义时间，其稳定性和精度远超传统的石英钟。
量子钟的应用范围广泛，从基础物理研究到全球定位系统（GPS）的精确时间同步都离不开它。
量子传感器的另一个优势是它们可以在极端环境下工作，比如在极低的温度或高辐射环境中。
这些传感器能够保持其量子特性，从而在这些传统传感器失效的环境中提供可靠的测量。
总之，量子传感器通过利用量子力学的独特性质，实现了测量精度的飞跃。
它们在科学研究、工业应用和日常生活中都有着广泛的应用前景，预示着一个高精度测量新时代的到来。
随着量子技术的不断进步，我们有理由相信，量子传感器将在未来的技术革新中扮演越来越重要的角色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超导量子干涉磁强计简介
首都师范大学物理系1070600080 吴晓龙
摘要：本文主要对超导量子干涉磁强计的工作原理、基本构造等做简单介绍。
由于其原理所涉及的量子力学知识较深，本文基本不涉及相关计算，而直接运用其结果，尽可能从物理的角度对超导量子干涉磁强计的工作原理做出解释。
关键词：约瑟夫森效应、SQUID、超导
正文：
一、超导量子干涉磁强计的应用：
超导量子干涉（Super Conducting Quantum Interference Device）磁强计，是利用约瑟夫森（Josephson）效应设计的极敏感的磁传感器，最高可用于探测
T的磁场，是目前为止检测灵敏度最高的磁敏传感器。
SQUID磁强计被应
用于主要应用于物理、化学、材料、地质、生物、医学等领域各种弱磁场的精确测量，如生命科学中对人体心、脑磁波的测量，极低温下的核磁化率、超导附近磁化率的涨落、在很宽温度范围内生物化学样品的磁化率，以及岩体在T
c
石磁力等。
当然由于其昂贵的造价，目前其市场占有率较霍尔元件传感器偏低，但其突出的高灵敏度将使其不断普及。
二、超导量子干涉磁强计的工作原理：
1、约瑟夫森效应（双电子隧道效应）：
SQUID磁强计的超导环中采用了约瑟夫森结的结构，
这种基于约瑟夫森效应的结构是SQUID磁强计具有极高
灵敏度的基础所在。
一个约瑟夫森结由两块超导体中间夹一层薄的绝缘层
就形成（如图），绝缘层在1nm量级以保证量子效应显著。
绝缘层内的电势比超导体中的电势低得多，对电子的运动形成“势垒”。
超导体中的电子的能量不足以使它通过这势垒，所以宏观上不能有电流通过。
但量子力学原理指出，即使对于相当高的势垒，能量较小的电子也能有一定的概率透射，当“势垒”宽度逐步减小时，这种透射的概率将随之增大，在1nm量级，这种透射的概率已经很可观了。
这种电子对通过超导的约瑟夫森结中势垒隧道而形成超导电流的现象叫超导隧道效应，也叫约瑟夫森效应。
（1）直流约瑟夫森效应：约瑟夫森结允许通过很小的直流隧道电流的现象。
此时约瑟夫森结与一块超导体相似，结上不存在任何电压，即流过结的是超导电流。
但一旦超过临界电流值Ic，结上即出现一个有限的电压，结的性状过渡到正常电子的隧道特性。
（2）交流约瑟夫森效应：在超导结的结区两端加上一直流电压V，使得结电流I>Ic，此时在结上产生直流电压，即形成“势垒”，此时将产生单电子隧道效应，也就是说电子将以一定概率密度透射。
而与此同时，可以发现结中会出现高频的超导正弦波电流，其频率与所施加的直流电压成正比，有如下关系式：
故发生从结区向外辐射电磁波的现象，称为交流约瑟夫森效应。
由BCS理论知道，库珀（具有2e电荷，基态波矢均相同的电子对激发态）对是长程有序的，因此在一块超导体中所有的库珀对具有相同的位相。
两块超导
体中间的绝缘层较厚，则两块超导体中电子无关联，各自具有独立的位相θ
1和θ
2。
当绝缘层减小到某一厚度后，两块超导体中的超导电子就以位相差∆θ＝θ
1-θ
2
联系起来。
这时的绝缘层就成为一个“弱”超导体。
库珀对可通过这个“弱”超导体而出现超流隧道或电子对隧道效应。
约瑟夫森从理论上得到超导隧道电流密
度与位相差的关系为
，
式中与两块超导体的性质和绝缘层的厚度以及所处的温度有关。
约瑟夫森同时指出，位相θ受电压V或磁场H的调制，θ与V或H的关系为
式中约瑟夫森穿透深度和d分别为超导体1和2的磁场穿
透深度，d为绝缘层厚度，r为垂直于结平面的单位矢量。
如果只在结两端加恒电压V，则
这就是交流约瑟夫森效应。
2、SQUID灵敏度：
在小超导环中，电流能够持续流动，但由周期性边界条件的限制，只有某些分立的状态能够存在。
电流的量子化使得磁通也必将是量子化的。
量子化单位是：
其中n为量子数，为内磁通量，为磁通量子，是
磁通变化的最小单位，L为回路自感，为回路循环电流。
当外磁通量通过超导环时，循环电流通过状态的改变，即量子数发生改变使得净磁通量为最小化，由楞次定律，将在反方向产生电流。
故可知
量子数n的变化是外加磁通的象征，是
以为单位的。
对给定的磁通密度，由于量子化，
对磁场的检测灵敏度存在极限，对面积
为A的超导环，其量子灵敏度极限为
，故A的增大可提高灵敏度。
但为保证量子干涉效应显著，其尺寸不能过大。
通常用低阻接收线圈（不一定是超导）将磁通耦合到超导环（如图）形成变换以增大超导环有效面积，因而放大了有效磁通密度，提高检测灵敏度。
3、SQUID磁强计的结构：
SQUID是在用超导体制作的环内引入一个或两个
约瑟夫森结制成的器件。
目前，用于测量磁场的传感
器，有直流超导量子干涉器件(BCSQUID)和射频超导量
子干涉器件(RFSQUID)两种。
前者是把两个特性完全相
同的超导结并联起来，形成双结超导环（如图）。
若
在与环面相垂直的方向施加一外磁场，则流经双结超
导环的最大超导电流既是每个超导结结区所穿透的磁
通量的周期函数，也是超导环所包围的磁通量的周期
函数。
两者的周期都是一个磁通量子。
通常称之为双
结量子干涉效应。
射频超导量子干涉器件（如图），
是在一超导环上嵌一超导结构作出的。
SQUID磁强计
一般由SQUID、压差密度计和超导磁场构成。
4、SQUID的简单原理：
先讨论超导环中一个约瑟夫森结的情况。
库珀对是玻色子，故它能通过隧道效应穿过势垒。
当V≠0时，由于交流约瑟夫森效应库珀对从结的一侧贯穿到另一侧，必须将多余的能量释放出来，即发射一个频率为v的光子，其中v=2eV/h,相当于电子对穿过结区时，将在结区产生一个沿与结区平面平行的方向传播的、频率为v的电磁波，表明在结区有一交变的电流分布。
为了表示这一交变电流在结区形成的波，可以将电流I写成
经推导可得：
其中A是磁场沿x方向的矢势。
由于磁场在交变电流中起着位相作用，而波的频率又相当大，故磁场
的一个微小变化也会导致一个显著的位相改变，使得电流也有一个相当大的变化。
如果使用两个结，利用两个电流的相干作用，效果会更好，会使电流的值更大。
SQUID就是根据这一原理将弱磁场信号转变为显著的电流信号设计而成的。
三、超导量子干涉磁强计的补偿思路：
由于在量子控制中，被控对象的状态易受环境影响，故应考虑引入环境工程的思想，用冷却阱、低温保持器等控制周围环境，使周围环境中的物质处于能量较低的状态，以减小对对象的影响。
而与此同时量子传感器在探测对象量子态时也可能引起对象或传感器本身状态的不稳定，这就要考虑将测试系统的哈密顿量
也计算到被测系统中进行计算。
当然冷却阱需要巨大的功率维持、将测试系统的哈密顿量考虑在内也并不是一件简单的事。
参考文献：
1.《微传感器——原理、技术及应用》，章吉良、周勇、戴旭涵等编著，上海交通大学出版社，2005年12月第一版
2.《新型传感器技术及应用》，樊尚春、刘广玉编著，中国电力出版社，2005年8月第一版
3.《量子力学》，柯善哲、肖福康、江兴方编，科学出版社，2006年9月第一版
4.《量子传感器》，董道毅、陈宗海、张陈斌，传感器技术，2004.23（4）：1-4
