机械制造工艺学课程设计设计说明书题目张紧轮支架机械加工工艺规程制订及专用夹具设计二级学院机械工程学院专业机械制造及其自动化班级 11机制本2班学号学生姓名指导教师目录第一章序言 (1)第二章零件分析 (2)1.1 任务目标 (2)1.2 设计要求 (2)1.3、零件结构工艺性分析 (2)1.4、毛坯的选择 (2)1.5、机械加工设备的选择 (3)第三章工艺规程制定 (3)3.1加工工艺过程 (3)3.2拟定工艺路线 (3)3.3加工工艺过程 (4)3.4确定各表面加工方案 (4)3.5确定定位基准 (4)3.6确定定位基准 (5)3.7张紧轮支架的偏差，加工余量，工序尺寸及毛坯尺寸的确定 (7)3.8.确定机械加工余量、毛坯尺寸和公差 (7)3.9确定毛坯尺寸 (7)3.10确定毛坯尺寸公差 (7)3.11设计毛坯图 (8)3.12 张紧轮支架的偏差计算 (8)第四章机械加工工序设计 (9)4.1确定加工余量和工序尺寸 (9)4.2确定切削用量和时间定额 (9)第五章专用夹具设计 (12)5.1机床夹具的使用 (12)5.2定位方案 (12)5.3加紧机构……………………………………………………………^125.4夹紧力分析 (13)5.5对刀装置 (13)5.6夹具体 (13)5.7误差分析 (14)5.8使用说明 (14)总结参考文献附录附录一：过程卡附录二：工序卡附录三：夹具装配图附录四：参考任务书第一章序言通过机床工艺及夹具设计，汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《机械制造工艺》等)。
让我们对所学的专业课得以加强和巩固、复习及实用，在理论与实践上有机结合；使我们对各科的作用更加深刻的熟悉与理解，并为以后的实际工作奠定坚实的基础！就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为自己以后生活打下一个良好的基础。
由于能力所限，设计尚有许多不足之处，恳请各位老师给予指导。
通过课程设计达到以下目的：1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识，正确地解决一个零件在加工中的定位，夹紧以及合理制订工艺规程等问题的方法，培养学生分析问题和解决问题的能力。
2、通过对零件某道工序的夹具设计，学会工艺装备设计的一般方法。
通过学生亲手设计夹具（或量具）的训练，提高结构设计的能力。
3、课程设计过程也是理论联系实际的过程，并学会使用手册、查询相关资料等，增强我们解决工程实际问题的独立工作能力。
机械设计制造及其夹具设计是我们融会贯通所学的知识，将理论与实践相结合，对专业知识的综合运用训练，为我们即将走向自己的工作岗位打下良好的基础。
机械加工工艺是规定产品或零件机械加工工艺过程和操作方法，是指导生产的重要的技术性文件。
它直接关系到产品的质量、生产率及其加工产品的经济效益，生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现，因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。
在编制工艺时须保证其合理性、科学性、完善性。
而机床夹具是为了保证产品的质量的同时提高生产的效率、改善工人的劳动强度、降低生产成本而在机床上用以装夹工件的一种装置，其作用是使工件相对于机床或刀具有个正确的位置，并在加工过程中保持这个位置不变。
而本次对于张紧轮支架加工工艺及夹具设计的主要任务是：完成张紧轮支架零件加工工艺规程的制定第二章零件分析1.1、任务目标零件材料： HT200技术要求： 1、未注铸造圆角R5-R102、调质HBS1187-220 零件数据：（见零件图）设计应完成的内容：1）制定指定零件（或零件组）的机械加工工艺规程，编制机械加工工艺卡片，选择所用机床、夹具、刀具、量具、辅具；2）对所制定的工艺进行必要的分析论证和计算；3）确定毛坯制造方法及主要表面的总余量；4）确定主要工序的工序尺寸、公差和技术要求；5）对主要工序进行工序设计，编制机械加工工序卡片，画出的工序简图，选择切削用量；6）设计某一工序的夹具，绘制夹具装配图和主要零件图；7）编写设计说明书。
1.2、设计要求要求编制一个张紧轮支架零件的机械加工工艺过程，并编写设计说明书。
具体内容如下：1、分析零件加工性，选择毛胚的制造方法，指定毛胚的技术要求。
2、拟定张紧轮支架的机械加工工艺过程，填写工艺卡。
3、确定各工序所用的加工设备。
4、计算加工余量，时间定额，填写工序卡。
5、提交设计说明书。
1.3、零件结构工艺性分析该张紧轮支架属于支撑零件，结构较简单。
其加工精度，粗糙度已给出其上下两端面精度要求较高，其他表面直接采用铸造就能满足其表面粗糙度要求。
1.4、毛坯的选择毛坯种类的选择决定与零件的实际作用，材料、形状、生产性质以及在生产中获得可能性，毛坯的制造方法主要有以下几种：a、型材b、锻造c、铸造d、焊接e、其他毛坯。
根据零件的材料，推荐用型材或铸件，但从经济方面着想，如用型材中的棒料，加工余量太大，这样不仅浪费材料，而且还增加机床，刀具及能源等消耗，而铸件具有较高的抗拉抗弯和抗扭强度，冲击韧性常用于大载荷或冲击载荷下的工作零件。
该零件材料为HT200，考虑到零件在工作时要有高的耐磨性，所以选择铸铁铸造。
依据设计要求Q=5000台/年，件/台；n=1结合生产实际，备品率α和废品率β分别取10%和1%代入公式得该工件的生产纲领 N=50005555件/年该撑头螺杆形状不复杂，尺寸较小，不属于精密零件或制造要求高的零件。
因此由表2-6]2[（《机械制造技术基础课程设计》]2[）采用HT200即可。
毛胚可直接通过铸造得出。
1.5、机械加工设备的选择1.5.1 机床的选择加工该零件需使用铣床、钻床，考虑到工件的大小，采用X53立式铣床、Z3025、Z33S-1钻床。
1.5.2 量具的选择测量外圆时采用分度值0.01，测量范围50-100mm的游标卡尺。
测量长度时采用最小单位为1mm的直尺。
检测螺纹时使用螺纹量规。
第三章工艺规程制定3.1 加工方法的选择该零件需要加工的部分主要为：1. 上下两端面，精度要求较高为Ra6.3。
按《简明公差标准应用手册》]4[关于经济加工精度部分取为IT6，查表知需粗铣、半精铣、精铣。
2. 两中间端面表面粗糙度要求为Ra12.5。
公差取IT10，需粗铣，半精铣。
3. 右端面的调紧孔已经直接在毛胚中铸造出来，表面粗糙度要求为Ra25。
公差IT10，需钻床扩孔即可。
4. 两固定孔无表面粗糙度要求，直接钻孔。
5. 右端面修整。
3.2 拟定工艺路线工序一：铸造毛胚、调制处理达到HBS1187-220。
工序二：去毛刺；工序三：上端面粗铣、半精铣、精铣；工序四：下端面粗铣、半精铣、精铣；工序五：中间横断面粗铣、半精铣；工序六：中间纵端面粗铣、半精铣；工序七：右端面调紧孔扩孔；工序八：固定孔钻孔；工序九：右端面修整；工序十：表面涂漆。
3.3 加工工艺过程由以上分析可知，该张紧轮支架零件的主要加工表面是平面、孔系和槽系。
一般来说，保证平面的加工精度要比保证孔系的加工精度容易。
因此，对于张紧轮支架来说，加工过程中的主要问题是保证孔的尺寸精度及位置精度，处理好孔和平面之间的相互关系以及槽的各尺寸精度。
由上面的一些技术条件分析得知：张紧轮支架的尺寸精度，形状精度以及位置关系精度要求都不是很高，这样对加工要求也就不是很高。
3.4确定各表面加工方案一个好的结构不但应该达到设计要求，而且要有好的机械加工工艺性，也就是要有加工的可能性，要便于加工，要能保证加工的质量，同时使加工的劳动量最小。
设计和工艺是密切相关的，又是相辅相成的。
3.4.1 影响加工方法的因素⑴要考虑加工表面的精度和表面质量要求，根据各加工表面的技术要求，选择加工方法及分几次加工。
⑵根据生产类型选择，在大批量生产中可专用的高效率的设备。
⑶要考虑被加工材料的性质，例如：淬火钢必须采用磨削或电加工；而有色金属由于磨削时容易堵塞砂轮，一般都采用精细车削，高速精铣等。
⑷要考虑工厂或车间的实际情况，同时也应考虑不断改进现有加工方法和设备，推广新技术，提高工艺水平。
⑸此外，还要考虑一些其它因素，如加工表面物理机械性能的特殊要求，工件形状和重量等。
选择加工方法一般先按这个零件主要表面的技术要求来选定最终加工方法。
再选择前面各工序的加工方法，如加工某一轴的主要外圆面，要求公差为IT6，表面粗糙度为Ra0.63μm，并要求淬硬时，其最终工序选用精度，前面准备工序可为粗车——半精车——淬火——粗磨。
3.4.2 加工方案的选择⑴由参考文献[3]表2.1～12可以确定，平面的加工方案为：粗铣——精铣（ 79 ITIT : ），粗糙度为 a R 6.3～0.8，一般不淬硬的平面，精铣的粗糙度可以较小。
⑵由参考文献[3]表2.1～11确定，φ13孔的表面粗糙度要求为6.3，则选择孔的加方案序为：钻——铰。
⑶腰形孔铣加工加工方法3.5 确定定位基准3.5.1 粗基准的选择选择粗基准时，考虑的重点是如何保证各加工表面有足够的余量，使不加工表面与加工表面间的尺寸、位子符合图纸要求。
粗基准选择应当满足以下要求：⑴粗基准的选择应以加工表面为粗基准。
目的是为了保证加工面与不加工面的相互位置关系精度。
如果工件上表面上有好几个不需加工的表面，则应选择其中与加工表面的相互位置精度要求较高的表面作为粗基准。
以求壁厚均匀、外形对称、少装夹等。
⑵选择加工余量要求均匀的重要表面作为粗基准。
例如：机床床身导轨面是其余量要求均匀的重要表面。
因而在加工时选择导轨面作为粗基准，加工床身的底面，再以底面作为精基准加工导轨面。
这样就能保证均匀地去掉较少的余量，使表层保留而细致的组织，以增加耐磨性。
⑶应选择加工余量最小的表面作为粗基准。
这样可以保证该面有足够的加工余量。
⑷应尽可能选择平整、光洁、面积足够大的表面作为粗基准，以保证定位准确夹紧可靠。
有浇口、冒口、飞边、毛刺的表面不宜选作粗基准，必要时需经初加工。
要从保证孔与孔、孔与平面、平面与平面之间的位置，能保证张紧轮支架在整个加工过程中基本上都能用统一的基准定位。
从张紧轮支架零件图分析可知，主要是选择加工张紧轮支架底面的装夹定位面为其加工粗基准。
3.5.2 精基准选择的原则⑴基准重合原则。
即尽可能选择设计基准作为定位基准。
这样可以避免定位基准与设计基准不重合而引起的基准不重合误差。
⑵基准统一原则。
应尽可能选用统一的定位基准。
基准的统一有利于保证各表面间的位置精度，避免基准转换所带来的误差，并且各工序所采用的夹具比较统一，从而可减少夹具设计和制造工作。
例如：轴类零件常用顶针孔作为定位基准。
车削、磨削都以顶针孔定位，这样不但在一次装夹中能加工大多书表面，而且保证了各外圆表面的同轴度及端面与轴心线的垂直度。
张紧轮支架加工工艺及夹具的设计
张紧轮支架加工工艺及夹具的设计
张紧轮支架加工工艺及夹具的设计
一、张紧轮支架
1.张紧轮支架的加工工艺
利用车床加工张紧轮支架，主要从它的尺寸及几何形状出发，以内圈背角、精加工外圈、内孔精加工等操作，确定加工工艺及其参数配置。
（1）内圈背角加工，是指张紧轮支架的内圈圆角，需要采用切削刀片切削内圈，确保切削刀片的定位准确，调节角度达到所要求的尺寸，切削完成后，用小磨床精加工圆角，以保证质量。
（2）外圈精加工，是指张紧轮支架的外圈精加工，使外圈圆弧达到所要求的精度和平滑度，需要使用车床进行切削，以保证圆弧的精度和平滑度。
（3）内孔精加工，是指在支架上加工的内孔，是用到张紧轮夹紧支架时的连接孔，需要使用钻床制作内孔，以确保内孔的精度和尺寸。
2.张紧轮支架夹具的设计
（1）夹具的结构及功能
张紧轮支架夹具的结构主要由底座、钻头架、固定板、调节支架等组成，底座用来固定夹具，钻头架用来定位刀具，固定板用来固定工件，调节支架用来调节刀具等。
（2）夹具的结构尺寸设计
夹具的结构设计要根据张紧轮支架的尺寸及加工工艺进行设计，如底座尺寸要比工件大，好方便安装，内孔尺寸要精确，以确保工件的准确定位和质量要求，刀具尺寸也要精确，以确保加工精度。
二、总结
张紧轮支架的加工工艺主要包括内圈背角加工、外圈精加工、内孔精加工等，而且，张紧轮支架夹具的结构及功能要根据张紧轮支架的尺寸及加工工艺进行设计，底座尺寸要比工件大，内孔尺寸要精确，以确保工件的准确定位和质量要求，刀具尺寸也要精确，以确保加工精度。
张紧轮支架夹具课程设计
张紧轮支架夹具课程设计一、课程目标知识目标：1. 学生能理解张紧轮支架夹具的基本结构及其在机械系统中的作用。
2. 学生能掌握张紧轮支架夹具的安装、调试与维护的基本知识。
3. 学生能描述张紧轮支架夹具涉及的主要机械原理，如力的传递、摩擦力的应用等。
技能目标：1. 学生能操作工具和设备，进行张紧轮支架夹具的组装和调整。
2. 学生能运用测量工具，对张紧轮支架夹具的关键参数进行检测和记录。
3. 学生能通过小组合作，解决张紧轮支架夹具在实际应用中遇到的问题。
情感态度价值观目标：1. 培养学生对机械设计和制造工作的兴趣，激发其探究机械世界的热情。
2. 增强学生的团队合作意识，培养其在小组工作中承担责任和协同解决问题的能力。
3. 强化学生的安全生产意识，培养其在操作过程中严谨细致的工作态度。
课程性质：本课程为技术实践类课程，结合理论知识与动手操作，旨在提高学生的技术素养和实际操作能力。
学生特点：考虑到学生所在年级，已有一定的机械基础知识，好奇心强，喜欢动手实践，但需进一步培养耐心细致的操作习惯。
教学要求：教学应注重理论与实践相结合，强调学生的主体参与，通过实际操作和问题解决，达到知识的内化和技能的提升。
教学过程中应注重个体差异，给予每个学生适当的指导和支持。
通过以上课程目标的实现，为学生的进一步学习和未来职业发展奠定坚实基础。
二、教学内容1. 张紧轮支架夹具的结构认识：介绍张紧轮支架夹具的各组成部分，包括张紧轮、支架、夹具等，结合教材相关章节，让学生理解各部分的结构功能及相互关系。
2. 张紧轮支架夹具的安装与调试：讲解张紧轮支架夹具的安装方法、步骤以及调试技巧，依据教材内容，组织学生进行实际操作，掌握安装调试过程。
3. 张紧轮支架夹具的维护与保养：分析张紧轮支架夹具的常见故障及其原因，教授预防性维护和保养方法，结合教材章节，让学生了解设备维护的重要性。
4. 机械原理在实际应用中的体现：通过张紧轮支架夹具的案例分析，讲解力的传递、摩擦力等机械原理在实际工作中的应用，加深学生对理论知识的理解。

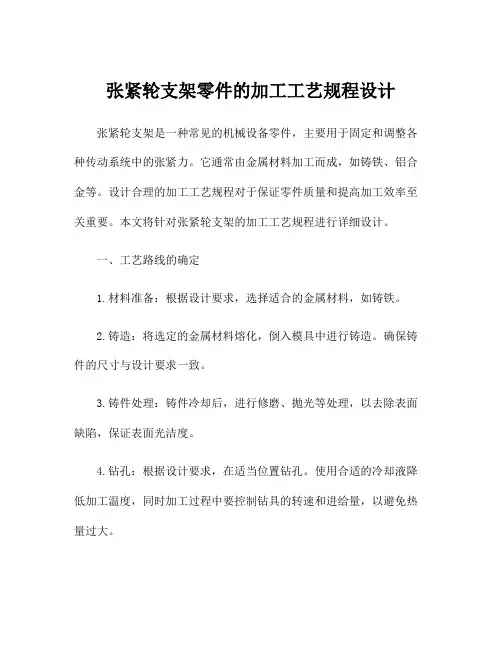

张紧轮支架零件的加工工艺规程设计
张紧轮支架零件的加工工艺规程设计张紧轮支架是一种常见的机械设备零件，主要用于固定和调整各种传动系统中的张紧力。
它通常由金属材料加工而成，如铸铁、铝合金等。
设计合理的加工工艺规程对于保证零件质量和提高加工效率至关重要。
本文将针对张紧轮支架的加工工艺规程进行详细设计。
一、工艺路线的确定1.材料准备：根据设计要求，选择适合的金属材料，如铸铁。
2.铸造：将选定的金属材料熔化，倒入模具中进行铸造。
确保铸件的尺寸与设计要求一致。
3.铸件处理：铸件冷却后，进行修磨、抛光等处理，以去除表面缺陷，保证表面光洁度。
4.钻孔：根据设计要求，在适当位置钻孔。
使用合适的冷却液降低加工温度，同时加工过程中要控制钻具的转速和进给量，以避免热量过大。
5.铣削：使用铣床或加工中心进行铣削加工，根据设计要求，将铸件加工成一定的形状和尺寸。
在加工时需注意保持刀具的锋利度，保证加工表面的光洁度。
6.切割：使用切割机将实际加工好的铸件切割为准确的尺寸。
在切割过程中要注意切割速度和刀具的使用寿命。
7.车削：使用车床进行车削操作，将铸件的某些部分加工成规定的形状和尺寸。
要控制车刀切削速度和进给量，避免工件变形。
8.镗削：根据设计要求，进行部分孔的镗削，保证孔的尺寸和位置的精度。
在镗削过程中要注意刀具的使用寿命和冷却液的使用。
9.焊接：对需要的部件进行焊接，确保零件的结构稳固和牢固。
注意控制焊接参数，保证焊缝的质量。
10.表面处理：根据设计要求，进行镀铬、镀锌等表面处理，以提高零件的耐腐蚀性和美观度。
11.检验：对加工好的零件进行检验，包括外观检查、尺寸检查和性能检测等。
确保零件符合设计要求。
12.组装：将加工好的零件进行组装，与其他零部件连接，形成完整的张紧轮支架。
注意组装时要控制力度和顺序，保证零件的稳定性和可靠性。
二、加工工艺的优化改进针对以上工艺路线，在实际加工过程中，可以通过以下方法进行优化改进，以提高加工效率和产品质量。
1.优化刀具选择：选择合适的刀具，如硬质合金刀具或涂层刀具，以提高切削速度和纠正零件尺寸误差。
张紧轮模版(正文)
张紧轮支架机械加工工艺规程制定1 零件分析1.1零件的工艺分析由零件图可知，该零件为张紧轮支架，其材料为HT200。
该材料抗拉强度和塑性低，但铸造性能和减震性能好，主要用来铸造汽车发0动机汽缸、汽缸套、车床床身等承受压力及振动部件。
张紧轮支架是一个很重要的零件，因为其零件尺寸比较小，结构形状较复杂，此外还有右端的小头孔端要求加工，但其加工孔和底面的精度要求不是很高，多数工序仅用一次粗加工即可完成，并不需要精加工。
右端小头孔与底平面有垂直度的公差要求，张紧轮支架底面与大头孔上平面有平行度公差要求，所要加工的槽，在其槽边有平行度公差和对称度公差要求等。
因为其尺寸精度、几何形状精度和相互位置精度，以及各表面的表面质量均影响机器或部件的装配质量，进而影响其性能与工作寿命，因此它们的加工是非常关键和重要的。
1.2确定零件的生产类型由设计题目以及生产实际和“机械加工零件生产分类”知，张紧轮支架为轻型零件。
查表可知，张紧轮支架的生产类型为大批量生产。
2 机械加工工艺规程制定2.1确定毛坯的制造形式由于零件生产类型为大批量生产，零件较为复杂，且零件所使用的材料灰铸铁属于脆性材料，不能锻造和冲压，而铸造生产成本低，成形性高，力学性能好，故采用砂型铸造方法制造毛坯，铸钢件的公差等级等级为CT9级。
根据所学知识可知该毛坯零件的铸造方法选用砂型机器造型，查阅相关资料知，铸件从开始铸造到铸造出成型零件，零件存在很多的内应力，为了保证铸件的质量，在铸造后需安排热处理。
在热处理后，要对铸件进行涂料，以免铸件表面被破坏。
2.2定位基准的选择定位基准有粗基准和精基准之分，通常先确定精基准，然后在确定粗基准。
1）精基准的选择①基准重合原则。
即尽可能选择设计基准作为定位基准。
这样可以避免定位基准与设计基准不重合而引起的基准不重合误差。
②基准统一原则，应尽可能选用统一的定位基准。
基准的统一有利于保证各表面间的位置精度，避免基准转换所带来的误差，并且各工序所采用的夹具比较统一，从而可减少夹具设计和制造工作。
机械制造工艺学课程设计 (2)
机械制造工艺学课程设计一、设计背景机械制造工艺学是机械工程专业的一门基础课程，旨在培养学生对机械部件加工技术的理解和掌握。
本课程设计旨在帮助学生将所学的机械制造工艺学知识应用于实际问题，并通过实践提高学生的分析问题和解决问题的能力。
二、设计目标1.融会贯通机械制造工艺学的基础理论知识；2.学会应用机械制造工艺学的知识分析和解决实际问题；3.培养学生的团队合作、沟通和创新能力；4.提高学生的实践操作能力，加强学生对机械制造工艺实际应用的理解。
三、课程设计内容1. 设计任务本课程设计以机械制造工艺学为基础，结合学生所学的相关知识，要求学生完成一个机械零件的制造工艺设计。
步骤一：选择零件学生自行选择一个机械零件，要求零件具有一定的工艺复杂性，例如外形复杂、加工难度大等。
步骤二：分析零件分析所选择的机械零件的结构特点，确定其加工工艺流程，并制定相应的工艺方案。
步骤三：分析材料对所选机械零件使用的材料进行分析，包括材料的物理和化学性质、加工性能等方面。
步骤四：制定工艺流程根据零件的结构特点和材料的加工性能，制定详细的加工工艺流程，包括加工设备的选择和加工顺序等。
步骤五：制定工艺文件编制相应的工艺文件，包括工艺路线图、加工工序卡、工艺参数表等。
要求一：全面准确设计要求学生充分运用所学的机械制造工艺学知识，确保设计的工艺方案全面准确。
要求二：合理可行设计要求学生根据所选零件的特点和加工要求，制定出合理可行的工艺方案。
要求三：规范整齐设计要求学生的工艺文件要求规范整齐，工艺路线图、加工工序卡等文件要清晰明了。
要求四：团队合作设计鼓励学生进行小组合作，通过团队合作提高学生的沟通合作和协同能力。
四、课程设计评估1. 评估方式本课程设计采用综合评估的方式，包括课程成绩评定和实际操作评估。
2. 评估要素要素一：工艺方案分析评估学生制定的工艺方案是否全面、准确，并能合理解决问题。
要素二：工艺文件质量评估学生编制的工艺文件的规范性和准确性，能否清晰表达工艺流程和工艺参数。

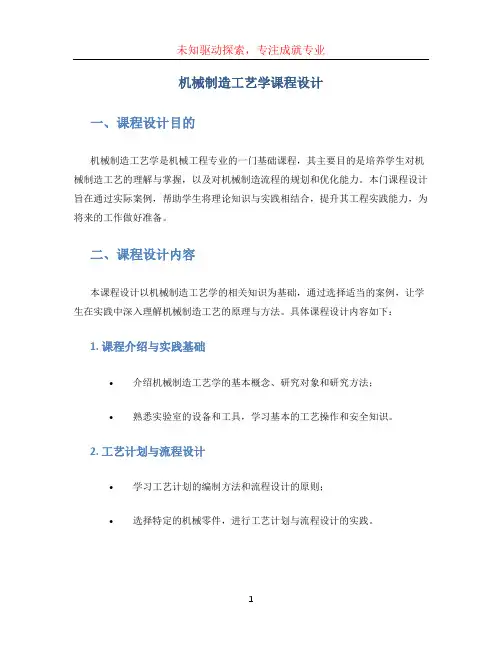

机械制造工艺学课程设计
