电力系统自动化控制策略在电能质量管理中的应用
电力系统自动化控制策略在电能质量管理中的应用摘要：电力系统自动化控制策略在电能质量管理中的应用是当今电力工程领域备受瞩目的研究方向。
随着电力需求的不断增长和社会对电能质量的高要求，本研究通过深入分析电力系统自动化控制策略在电能质量管理中的现状，发现了存在的问题，并提出了创新的解决策略。
实证研究进一步验证了这些策略在实际项目中的应用效果，包括显著改善电能波动和谐波问题、提升实时监测与调整能力、灵活应对动态变化。
这些发现为电力系统的稳定运行和电能质量的提升提供了有力支持，为未来电力系统的可持续发展指明了方向。
关键字：电力系统自动化、控制策略、电能质量、能源管理、系统稳定性引言：电力系统的自动化控制策略在当代电力工程中占据着愈发重要的地位。
随着社会对电能质量的不断提高和对能源可靠性的不懈追求，研究和应用创新的控制手段成为确保电力系统高效运行的迫切需求。
本研究旨在深入探讨电力系统自动化控制策略在电能质量管理中的关键作用，并通过结合实例和先进技术，突显其在提升电能质量、降低能源浪费、增强系统稳定性方面的显著潜力。
电力是现代社会不可或缺的基础能源，而电力系统的稳定运行直接关系到工业生产、生活用电以及社会经济的可持续发展。
1.电力系统自动化控制策略对电能质量的现状分析与问题发现电力系统自动化控制策略在当今现代化社会中扮演着至关重要的角色，直接关系到电能质量的维护和管理。
在进行电力系统自动化控制策略的现状分析时，我们首先关注电力系统的整体运行状况。
通过对全球范围内电力系统的调查，我们发现在许多地区，电力系统的自动化水平已经相当高，涵盖了从能源生产到传输和分配的各个环节。
这种高度自动化的特征带来了很多好处，例如提高了电网的可靠性、减少了人为干预的需求，但与此同时也引发了一系列电能质量管理上的新问题。
问题的一个显著方面是电力系统中的潜在不稳定性，这主要表现在电能质量的波动和失真上。
在高度自动化的电力系统中，各种电子设备和智能控制系统频繁操作，可能引发电能的波动和谐波等问题。
电能质量管理系统--中文报告目录、摘要、节选模板
图表5：固定资产投资（不含农户）同比增速7
图表6：分地区投资相邻两月累计同比增速8
图表7：固定资产投资到位资金同比增速9
图表8：TCI制定的标准及其主要指标11
图表9：电能质量管理系统工作流程图21
图表10：电能质量管理系统产业链25

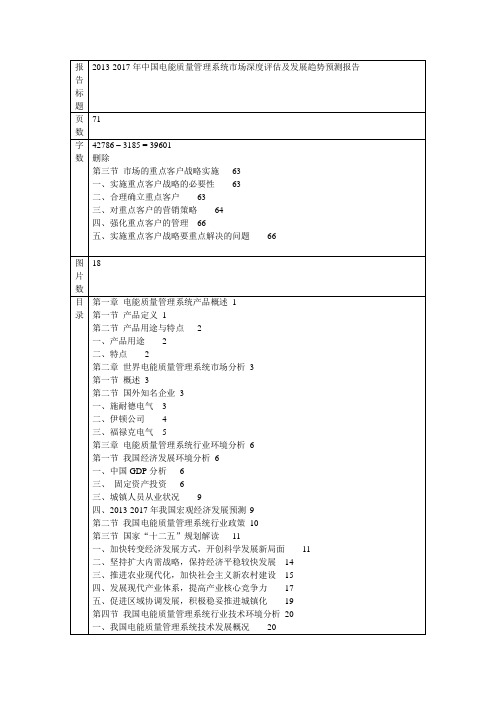

报告标题
2013-2017年中国电能质量管理系统市场深度评估及发展趋势预测报告
页数
71
字数
42786 – 3185 = 39601
删除
第三节市场的重点客户战略实施63
一、实施重点客户战略的必要性63
二、合理确立重点客户63
三、对重点客户的营销策略64
四、强化重点客户的管理66
五、实施重点客户战略要重点解决的问题66
图片数
18
目录
第一章电能质量管理系统产品概述1
第一节产品定义1
第二节产品用途与特点2
一、产品用途2
二、特点2
第二章世界电能质量管理系统市场分析3
第一节概述3
第二节国外知名企业3
一、施耐德电气3
二、伊顿公司4
三、福禄克电气5
第三章电能质量管理系统行业环境分析6
第一节我国经济发展环境分析6
一、中国GDP分析6
第一节电能质量管理系统行业发展趋势69
一、电能质量监测系统的发展趋势69
二、提高完善电能质量管理水平69
三、有源滤波器是一个重要趋势69
第二节行业发展建议70
一、产品策略70
二、价格策略70
三、渠道策略70
四、服务策略71
图表目录
图表1：电能质量管理系统整体结构1
eig电能表规约
eig电能表规约电能表是一种用于测量和计算电能消耗的装置。
为了确保电能表的准确性和可靠性，国际电工委员会（IEC）制定了一系列标准和规约，其中之一就是EIG（Electricity Metering Information Exchange）电能表规约。
该规约为电能表的设计、通信和数据交换提供了统一的规范，以确保不同厂家生产的电能表可以互通有无，并满足用户需求。
EIG电能表规约的主要目标是实现电能信息的交换和共享。
它定义了电能表与计量数据管理系统（MDMS）之间的通信接口，以及电能表和其他智能电网设备之间的数据交换协议。
这使得电能表能够将收集到的电能数据传输给MDMS系统，进而实现对电能消耗的管理和监控。
EIG电能表规约涵盖了包括通信、数据结构、报文格式、数据加密和安全等方面的详细规定。
它规定了电能表与MDMS之间的通信协议应采用基于现代通信技术的开放标准，如TCP/IP协议和HTTP/HTTPS协议。
同时，规约要求电能表应支持多种传输介质，如有线通信、无线通信和光纤通信，以适应不同用户和场景的需求。
EIG电能表规约还定义了电能表与其他智能电网设备之间的数据交换协议，促进了智能电网的建设和应用。
通过与智能电网设备的互联，电能表可以接收和发送电能数据、设备状态信息和指令数据，实现对电能消耗和电网负载的实时监控和调整。
这种数据交换的实时性和准确性对于电力系统的安全和稳定运行至关重要。
为了提高电能数据的安全性和保护用户隐私，EIG电能表规约对数据加密和安全性提出了一些要求。
它要求电能表应支持数据的加密传输和存储，并采取一定的安全措施保护电能数据的完整性和机密性。
这些安全措施包括访问控制、身份认证、漏洞修补和防止非法访问等。
总之，EIG电能表规约是确保电能表的准确性、可靠性和互通性的重要标准和规范。
它为电能表的设计、通信和数据交换提供了统一的规范，促进了智能电网的建设和运营。
通过遵循该规约，电能表可以更好地满足用户需求，发挥电力系统的安全和高效运行。
电能计量自动化系统在用电检查和计量管理中的应用
电能计量自动化系统在用电检查和计量管理中的应用电能计量自动化系统是一种集成智能仪表、数据采集、数据传输、计量计费、能源管理和监控等功能的系统，广泛应用于各类电力用户的用电检查和计量管理中。
该系统以智能化的手段对用电行为进行监控和分析，可以有效地改善用电效率，提高用电质量，进而降低用电成本和环境污染。
以下是对电能计量自动化系统在用电检查和计量管理中的应用作一些简单的介绍。
一、用电行为监控与分析电能计量自动化系统可以安装智能仪表对各类用电设备进行实时监控，了解用电状态，包括用电负荷、功率因数、电压、电流、电量等。
同时，该系统还可以对用电时间、用电场所和用电人员进行统计和分类，从而实现用电行为的监控和分析。
通过对用电行为的监控和分析，可以为用户制定合理的用电计划和管理方案，有效减少用电浪费和过度消耗。
二、计量计费自动化电能计量自动化系统可以自动采集用电数据，准确计算每一项用电成本，并自动生成月度用电账单。
同时，该系统还可实现多种计费方式的自动化，如按批次计费、峰谷分时计费等，方便用户选择适合自己的计费方案，有效控制用电成本，提高用电效率。
三、能源管理与节能分析电能计量自动化系统可以实现对能源的全面管理，包括用电、水、气等能源的智能控制和监测。
同时，该系统还可以进行节能分析和评估，为用户提供合理的节能建议和指导，优化用电结构，提高用电效率，降低用电成本和环境污染。
四、电力安全监控电能计量自动化系统可以实现对用电设备的安全监控，包括监测用电设备的电压、电流、功率等参数，实时预警电力安全隐患，并自动停电,以避免安全事故发生。
同时，该系统还可以对用电线路的短路、过流等故障进行及时监测和处理，确保用电安全。
电能计量自动化系统在用电检查和计量管理中的应用，可以帮助用户全面、准确地了解用电情况，优化用电结构，提高用电效率和质量，降低用电成本和环境污染，为用户和社会带来实际的经济、环保和社会效益。
电力系统电能质量监测与管理系统设计
电力系统电能质量监测与管理系统设计近年来，随着电力系统的规模不断扩大和电子设备的广泛普及，电能质量监测与管理日益成为了电力系统运行和供电质量保障的重要问题。
本文将对电能质量监测与管理系统的设计进行探讨，以提高电力系统的可靠性和供电质量。
一、引言电能质量是指电力系统在供电过程中，与所需电能标准相比发生的任何电能偏离现象，包括电压、电流、频率、波形等参数的异常变化。
电能质量问题可以导致电力设备的异常运行，影响生产和生活，甚至会对人体健康造成损害。
因此，建立一个完善的电能质量监测与管理系统对于提高电力系统的可靠性和供电质量至关重要。
二、电能质量监测与管理系统的功能需求1. 数据采集和监测电能质量监测与管理系统应具备一定的数据采集和监测功能，能够及时、准确地获取电力系统的电能质量数据。
包括电压、电流、频率、波形等参数的实时监测，并能够进行数据存储和分析。
2. 故障检测和诊断系统应具备故障检测和诊断的功能，能够自动识别电力系统中的电能质量问题，并提供相应的解决方案。
例如，当系统监测到电压波形畸变严重时，应能发出警报并分析波形畸变的原因，以便及时解决问题。
3. 数据分析和报告系统应具备数据分析和报告的功能，能够对采集到的电能质量数据进行分析和统计，生成相应的报告。
这些报告可以用于评估电力系统的运行状况，提供决策支持。
4. 远程监控与控制系统应具备远程监控与控制的功能，能够通过网络远程监测和控制电力系统的运行情况。
例如，可以通过手机App或者网页远程查看电能质量数据，并进行设备开关控制等操作。
5. 历史数据管理系统应具备历史数据管理的功能，能够对历史采集到的电能质量数据进行存储和管理。
这样有利于对电力系统的长期运行情况进行分析和比较。
三、电能质量监测与管理系统的架构设计1. 数据采集层数据采集层负责采集电力系统的电能质量数据。
可以通过传感器、电压采样器、电流互感器等设备，将电能质量数据转换为数字信号，然后通过通信协议传输给上层系统。
电网调度自动化系统的管理
电网调度自动化系统的管理引言概述：电网调度自动化系统是现代电力系统中的重要组成部份，它通过实时监控、分析和控制电力系统的运行，确保电力供应的稳定和可靠。
在电网调度自动化系统的管理中，需要考虑到系统的安全性、效率性和可持续性等因素，以保障电力系统的正常运行。
本文将从四个方面详细阐述电网调度自动化系统的管理。
一、系统监控与运行管理1.1 实时数据采集与处理：电网调度自动化系统通过安装传感器和监测设备，实时采集电力系统的运行数据，包括电压、电流、频率等参数。
然后，通过数据处理和分析，实现对电力系统的监控和诊断，及时发现问题并采取相应措施。
1.2 运行监测与预警：通过对电力系统各个关键节点的监测，电网调度自动化系统能够实时监测系统的运行状态，如电力负荷、电力设备的运行状况等。
同时，系统还能根据预设的规则和算法，进行故障预测和预警，及时发出警报并采取措施，以防止事故的发生。
1.3 运行优化与调度：电网调度自动化系统通过对电力系统的运行数据进行分析和优化，能够实现电力资源的合理配置和调度，以提高电力系统的效率和可靠性。
系统可以根据电力需求和供应情况，自动调整发机电组的出力、优化输电路线的负荷分配等，以满足用户需求并降低系统的能耗。
二、故障诊断与处理管理2.1 故障诊断与定位：电网调度自动化系统能够通过对电力系统的运行数据进行分析，快速定位故障点，并判断故障的类型和程度。
系统可以根据故障的特征和历史数据，进行故障诊断，并提供相应的解决方案，以减少故障对电力系统的影响。
2.2 故障处理与恢复：电网调度自动化系统能够根据故障的类型和程度，自动采取相应的措施进行处理和恢复。
系统可以通过自动切换电力设备、调整电力负荷等方式，实现对故障的处理和恢复，以最大程度地减少故障对用户供电的影响。
2.3 故障记录与分析：电网调度自动化系统能够对故障事件进行记录和分析，并生成相应的故障报告。
通过对故障数据的分析，系统可以识别故障的频率、故障的原因等，为电力系统的运行和维护提供参考依据，以减少故障的发生和提高系统的可靠性。
电能质量优化控制系统的设计与实现
电能质量优化控制系统的设计与实现随着电力系统规模的扩大和电气设备的普及，电能质量问题日益凸显。
电能质量问题包括电压波动、电压暂降、电压谐波、电流不平衡等多个方面。
这些问题会引起设备的损坏、电力系统的不稳定以及影响用户的正常用电。
因此，设计一套高效的电能质量优化控制系统对于提高电力系统的稳定性和提升用户用电品质具有重要意义。
电能质量优化控制系统是基于现代电力电子技术和计算机控制技术，通过对电力系统的监测、分析和控制，提高电能质量的系统。
下面将详细介绍电能质量优化控制系统的设计与实现。
首先，电能质量优化控制系统的设计需要合理选择和配置相应的传感器和数据采集系统。
传感器是获取电能质量信息的重要设备，其准确性和稳定性直接影响到系统的控制效果。
在选择传感器时，需要考虑被测参数的准确性、测量范围以及对电力系统的影响。
数据采集系统主要用于实时采集传感器获得的数据，并通过数据处理传输给控制系统，因此，数据采集系统的稳定性和实时性也是设计中需要考虑的因素。
其次，电能质量优化控制系统的设计需要充分考虑不同电能质量问题的特点，并合理选择相应的控制策略。
比如，对于电压波动问题，可以采用电压调节器或电压稳定器进行控制；对于电压暂降问题，可以采用无间断电源或超级电容器进行控制；对于电压谐波问题，可以采用有源滤波器、无源滤波器或谐波抑制器进行控制；对于电流不平衡问题，可以采用自动电流平衡装置进行控制。
不同的控制策略针对不同问题，通过控制设备对电能质量进行实时监测和调整，使电力系统的运行更加稳定。
第三，电能质量优化控制系统的实现需要合理选择控制装置并设计相应的控制算法。
控制装置可以采用单片机、PLC、DSP等设备，并通过编程实现控制算法。
控制算法是电能质量优化控制系统的核心，是实现控制目标的重要手段。
控制算法需要根据系统需求，结合实际的电能质量问题，选择合适的调节策略。
常用的有PID控制算法、模糊控制算法、神经网络控制算法等。
电力系统中的智能电能质量监控系统设计
电力系统中的智能电能质量监控系统设计随着电力系统的发展和智能化技术的应用，智能电能质量监控系统在电力系统中的重要性日益凸显。
本文将围绕电力系统中的智能电能质量监控系统进行设计，并讨论其关键技术和优势。
一、智能电能质量监控系统的概述智能电能质量监控系统是一种用于监测、分析和管理电力系统中质量问题的系统。
它通过采集电网中的电能质量数据，并对数据进行实时分析和处理，以实现对电能质量的监控和调控。
智能电能质量监控系统具有高精度、高可靠性、高扩展性等特点，能够及时发现和解决电能质量问题，提高电力系统的稳定性和可靠性。
二、智能电能质量监控系统的关键技术1. 数据采集技术：智能电能质量监控系统需要采集电网中的电能质量数据，包括电压、电流、频率、谐波等数据。
数据采集技术需要选择合适的传感器，并确保采集的数据准确、稳定。
2. 数据传输技术：采集到的电能质量数据需要及时传输给监控系统进行分析和处理。
通信技术是实现数据传输的关键，可以选择有线通信或无线通信方式，如以太网、无线传感器网络等。
3. 数据分析技术：智能电能质量监控系统需要对采集到的数据进行实时分析和处理。
数据分析技术可以应用机器学习、数据挖掘等方法，识别和定位电能质量问题，提供相应的处理建议。
4. 控制策略技术：智能电能质量监控系统需要根据分析结果制定相应的控制策略，对电力系统进行调控。
控制策略可以包括电压调节、谐波滤波等措施，以改善电能质量。
三、智能电能质量监控系统的优势1. 实时监控：智能电能质量监控系统能够实时监测电能质量，并及时发现问题，确保电力系统的稳定运行。
2. 高精度：智能电能质量监控系统采用先进的传感器和分析算法，能够实现对电能质量的精确监控，提高监控结果的准确性。
3. 信息化管理：智能电能质量监控系统将大量的电能质量数据进行集中管理和分析，为电力系统的运行提供决策依据和优化方案。
4. 高可靠性：智能电能质量监控系统具有自动报警和故障诊断功能，能够及时发现和处理电能质量故障，提高电力系统的可靠性。
电能质量综合控制装置原理介绍ppt课件.ppt
技术参数
在负载谐波电流处设于备装置选补型偿电流范围内时，
单台装置谐波补偿率η的定义如下：
iLoa-diGrid
i Load 式中，i Load为补偿前负载谐波电流，i Grid 为补 偿后电网谐波电流。补偿率是针对典型负载的 ，负载电流的THD及有效值对补偿率有较大影 响，规定补偿率应>85%。
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
装置配置
人机对话功能
• 以太网通信（MODBUS规约） • 系统电压显示 系统电流显示 • 无功功率显示 功率因数显示 • 断路器状态显示 • Ithd显示 • 补偿电流显示
技术参数
电网电压
380V
额定容量
100A 50A
滤波能力 技术>8参5% 数
IGBT开关频率 10kHz
效率
>97%
响应时间
<20ms
多台运行方式 并联运行
接线方式
三相三线或三相四线
冷却方式
强迫风冷
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
装置配置
补偿功能——开环系统（采样CT安装于负载侧，不含装置自身电流 ）
• 定量发送无功功能
定量吸收无功功能
• 动态无功补偿功能
• 定量定次补偿功能（含容性负载元件的谐波补偿功 能）——FFT算法
• 不平衡补偿功能
• 并机扩容功能
• —— 动态全补偿功能
在日常生活中，随处都可以看到浪费 粮食的 现象。 也许你 并未意 识到自 己在浪 费，也 许你认 为浪费 这一点 点算不 了什么
电能质量监测与控制系统设计
电能质量监测与控制系统设计一、绪论电能质量是指电力系统供电对用户所产生影响的总体特性，包括电压、电流、频率等方面。
在现代社会，电能质量的稳定性和可靠性对工业生产、商业运营、居民生活等方方面面都起着至关重要的作用。
因此，电能质量监测与控制系统的设计与研究变得尤为重要。
二、系统框架设计1.数据采集与监测模块：该模块主要负责采集电能质量相关的数据，包括电压、电流、频率等参数。
数据采集可以通过传感器或者仪器进行实时监测，并将采集到的数据传递给下一步处理。
2.数据处理与分析模块：该模块主要对采集到的数据进行处理和分析，包括对电能质量参数的计算、统计和评估。
通过对数据的处理和分析，可以得到电能质量的整体情况和变化趋势，并对电能质量异常进行预警和评估。
3.控制与调节模块：该模块主要负责对电能质量异常进行控制和调节。
当系统检测到电能质量异常时，可以通过控制与调节模块进行相应的处理，以恢复或改善电能质量。
例如，可以通过调节电压、电流等参数来达到电能质量的稳定性和可靠性。
4.可视化显示模块：该模块主要负责将经过处理和分析的数据以可视化的方式展示给用户。
用户可以通过可视化显示模块直观地了解电能质量的情况，并对异常进行监控和管理。
三、系统核心算法设计1.数据分析与识别算法：通过对采集到的数据进行分析和识别，确定电能质量是否正常。
通过计算各种电能质量指标，如电压波动、谐波失真等，来评估电能质量的好坏。
同时，根据用户需求和电力系统特点，确定电能质量的阈值，并与采集到的数据进行对比，判断是否存在异常。
2.控制与调节算法：当系统检测到电能质量异常时，需要进行相应的控制与调节。
根据异常类型和程度的不同，可以采取不同的控制与调节方法。
例如，通过调节变压器的输出电压来提高电能质量；通过调节发电机的输出功率来控制电能的波动等。
3.预警与管理算法：当系统检测到电能质量异常时，需要进行相应的预警与管理。
根据异常的类型和程度，可以给出相应的预警信息，并进行相应的管理措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地铁电能管理系统一、概述地铁电能计量自动化与电能质量监测系统是一款为适应国内地铁运营管理部门需求而开发的综合型软件平台，主要由WODEN 电能计量计费管理子系统与WODEN电能质量管理子系统组成，负责完成电能量计量计费统计分析和电能质量监测、分析及管理的系统平台。
系统作为一个电力运行的综合信息平台，在完成电能计量管理的基础上，同时可以使调度等部门迅速而准确地获得变电所内各种大型负荷设备运行的电能质量实时信息，完整地掌握整个系统的电能质量运行状况，及时发现和纠正输变电运行的薄弱环节，实现电能质量监测分析的综合自动化管理。
二、系统应用意义由于电力系统中的各种非线性负荷越来越复杂，这种负荷所引起的危害越来越明显，尤其以谐波畸变对电网的危害最大。
谐波污染对电网的影响主要表现在：（1）谐波对旋转设备和变压器的主要危害是引起附加损耗和发热增加,此外谐波还会引起旋转设备和变压器振动并发出噪声,长时间的振动会造成金属疲劳和机械损坏。
（2）谐波对线路的主要危害是引起附加损耗。
（3）谐波可引起系统的电感、电容发生谐振,使谐波放大。
当谐波引起系统谐振时,谐波电压升高,谐波电流增大,引起继电保护及自动装置误动,损坏系统设备(如电力电容器、电缆、电动机等),引发系统事故,威胁电力系统的安全运行。
（4）谐波可干扰通信设备,增加电力系统的功率损耗(如线损),使无功补偿设备不能正常运行等,给系统和用户带来危害。
因此监测各类负荷的情况，记录分析企业供电系统内外界各种电力干扰和设备内部本身产生的电气干扰，以及具有破坏性的高次谐波、电压突升、骤降、尖峰信号、瞬变等电气污染现象，使企业内部能更有效的掌握供电系统内的电能质量动态，保障企业的利益，就显得尤为重要。
随着我国经济的不断发展，完善的电能质量的需求也不断在提高，同时电能质量的问题对社会经济发展的影响日益明显。
目前面临的监测及检测问题：谐波源分布无规律可寻，比较分散，难以做到有效监控；谐波产生的时间及方式无法准确掌握其动态；谐波的治理落实没有得到有效地监控。
WODEN电能质量管理系统平台采用高性能的在线式电能质量监测终端，长期连续的监测供电系统的主要线路，主要目的是动态监测用电系统各环节的电能使用状况，发现电能质量的变化规律，变被动应付为主动分析，为改善电能质量以及提高供电系统可靠性提供合理的依据；同时可以提升企业动态电能管理水平，保障安全生产，为企业带来长久的经济效益。
三、系统设计引用标准●《电能质量供电电压允许偏差》 GB 12325-1990●《电能质量公用电网谐波》 GB/T 14549-1993●《电能质量三相电压允许不平衡度》 GB/T 15543-1995●《电能质量电力系统频率允许偏差》 GB/T 15945-1995●《电能质量电压波动和闪变》 GB 12326-2000●《电能质量暂时过电压和瞬态过电压》 GB/T 18481-2001四、系统功能简述及特点4.1 电能管理系统的主要功能⏹数据采集和实时显示直接采集多功能电能表的电能计量和电能质量数据，对于机械表，可以手工输入参与计量的统计和分析；可实时显示各条线路的关键电能数据。
⏹综合查询可根据站号、线路号、表号、日期、时间等关键数据，进行数据查询功能，实现对监测点各种统计报表和超标数据的综合查询。
⏹丰富的统计报表输出系统可自动生成各种计量数据的日报、月报、年报等，也可以实时动态生成分时分线电量统计报表；对于电能质量统计，按照国标要求统计电能质量参数的95% 概率大值、最大值、最小值等，生成电能质量综合报表。
电能质量综合报表主要含有以下各种统计报表：1)电压偏差报表2)电压电流负序分量报表3)电压、电流各次谐波报表4)电压总谐波畸变率报表5)频率及三相不平衡度报表6)各相总功率报表7)功率因数报表8)电压闪变报表⏹电能质量事件捕捉和分析在线式电能质量采集终端将在线路进入动态或暂态过程中，能捕捉电压骤升骤降等现象，启动对被监测参数的高分辨率波形数据记录，录波数据以文件形式按照事件的起始时间保存，通过通信网络，定时将寄存器中的监测数据下载保存于主站服务器数据库中，后台软件提供丰富的图形化数据分析功能。
同时可依据用户需要开放相关数据接口，便于与其它分析系统的数据共享。
⏹高级分析系统平台可添加电能质量智能分析模块，模块主要采用AiReports®专家诊断分析软件。
该软件运用了电能质量专家的知识储备，可以系统地分析和研究电能质量现象，并能够对其测量结果进行分别识别，从中找出引起电能质量问题的原因和提出针对性的解决方法。
AiReports®为不正常事件提供全面的自动分析，利用此软件可以大大地减少工程人员的分析时间。
⏹WEB应用整个主站系统软件基于B/S模式应用结构，对客户端机器和操作系统无特定要求，局域网内的其它主机只需任意操作系统自带的浏览器软件即可实现对数据的分析和处理。
可查询的数据包括原始数据、派生数据、参数数据、基于国标统计分析生成的各种电能质量统计数据，显示方式包括表格和图形，用户可通过浏览器查阅或打印显示结果。
⏹线路和设备管理基于电网层次结构的电能质量系统档案管理，以树型结构管理电能质量监测仪器，可灵活构造电网层次结构。
系统所有档案参数的维护符合电力用户的习惯，实现面向电力对象的参数维护和设备管理。
⏹安全性管理通过账号密码验证系统，对不同用户的操作权限作分组管理。
根据不同的用户级别，用户拥有不同的使用权限，系统的每一步操作均核实用户权限，有效的防止了越级越权非法操作，确保系统相关数据的安全性和保密性。
每个用户的每一步操作都被系统记录在案，包括操作时间和用户IP地址，即便用户帐号被他人盗用，亦有案可查。
4.2 系统特点⏹电能质量参数监测，提供有效的电能质量分析依据⏹数据形式多样化：图形、表格等⏹系统兼容性好，具有多种通信规约⏹交互能力强，可与EMS、MIS或其它电量统计系统进行数据交换⏹完善的数据库结构设计，便于监测数据的长期统计分析⏹纯B/S模式应用结构，动态查询监测数据和生成报表，方便现代化管理⏹系统的可扩展性，软件的可升级性⏹友好的操作界面4.3 电能质量监测参数⏹监测三相的电压、电流有效值⏹电压偏差⏹负序分量⏹各次谐波电压含有率、各次谐波电流含有率⏹各相有功功率、无功功率和视在功率⏹功率因数⏹电压总谐波畸变率、电流总谐波畸变率⏹三相不平衡度⏹频率偏差⏹瞬时闪变，短时闪变和长时闪变监测参数在参考国标基础上进行设计，对于客户要求的非国标参数，可以结合客户的实际需求进行添加或更改。
五、电能管理系统结构整个系统由中心主站、通信网络和电能采集终端构成。
电能采集终端主要包含电能计量仪表和电能质量监测仪表，根据各个站的具体线路设计，可以在不同的监测点上安装相应的采集终端。
电能管理系统可以实现对各种电压等级线路、配网线路、重点负荷设备的监测。
系统结构示意如下图所示：中心主站主要包括：电能管理服务器（数据库）和WEB服务器。
主站系统可支持数据冗余功能。
电能监测网中数据采集终端可以通过无线传输与服务器间建立通信连接，对于变电站内的监测单元也可以采用RS－485方式与服务器连接，在具有光纤接入的站点，更可利用已有的以太网建立连接，利用现有的网络资源以节省投资。
以上多种通信方式可以实现将各个监测点的数据传输到监测中心的数据库中。
六、电能质量监测终端6．1 概述Nexus系列电能质量固定式综合监测装置，按照最新的国家标准，对电能质量的五项指标进行监测、统计，可实时监测变电站或用户的谐波污染、负序污染情况以及冲击性负荷造成的电压波动闪变情况，及时发现问题，积累电力污染原始资料和电能质量管理经验，以利于电能质量监督及治理工作的顺利进行，促进电网安全经济运行水平的提高。
监测装置对电能质量进行实时监测，并将数据存储在装置内部。
在监测中心可通过通讯网络对装置进行远程设置和实时监视。
监测中心软件还可以定时自动从装置下载所存储的数据，存放在数据库中。
这样，系统中的所有计算机均可通过局域网对数据库中的数据进行分析和管理。
不需要任何中间的传输设备，降低了系统的成本。
6．2 技术特点1．采用先进的Accu-measure专利测量技术。
专利技术的核心是多方程逼近算法，保证了电能测量精度达到实验室精度。
2. 双16位A/D转换器。
3. 双内部参考电位使精度达到1PPM4. 具有温度补偿功能的自动校准(当外界温度变化超过5℃时，系统自动进行温度补偿)5．采用局域网络技术与远程通信网络技术，具有网络接口、MODEM接口、RS232、RS485串行口，支持标准的TCP／IP协议，经光纤网络或MODEM拨号，实现数据远传，构成电能质量监测网，实现远程控制调用，网点的扩展不受限制。
6．3 主要测试参数●相电压、线电压、电流●有功功率、无功功率、视在功率●各相功率因数和总功率因素●相角●频率●谐波（0-127次）●三相电压不平衡度、三相电流不平衡度（包括正序、负序的电压、电流分量值）●电压波动、闪变（包括短闪变、长闪变）6．4 主要功能●16位波形采样和故障记录（系统实现最高采样数为每周波采样512点）●测量到127次谐波●状态输入触发（表计在状态改变的时刻记录波形，状态改变和波形记录的时间分辨率为1毫秒）●暂态过程记录●CBEMA记录曲线（表计具有独立的CBEMA记录用于电压事件的周期和幅值记录）●相量分析●间谐波分析●EN50160闪变监测（电能质量管理系统根据EN 50160国际标准进行闪变数据全面分析）●先进的Web查看方式●电能计费特点：变压器损耗和线路损耗补偿；负载统计/多功能计量功能；分时计费功能 (TOU)；最大/最小值记录6．5 主要技术指标：●电压偏差：0.2%●频率偏差：0.01Hz●三相不平衡度：电压不平衡度0.2%；电流不平衡度1％●谐波：按GB/T 14549-93规定分为B级●闪变：5％七、系统组网构建分析根据地铁内部线路的实际情况和管理，初步构建电能监测网络系统。
指导思想是：在完成地铁线路电能计量自动化的基础上，结合供电局对企业用电电能质量指标的检查考核要求，对相应线路的电能质量参数进行长期连续的监测和统计。
按照系统大小和复杂程度，我们将电能管理系统分为以下三种方案：7.1基本配置方案根据地铁内部电力线路的组网，我们将地铁用电层次分为以下几层：供电层、配电层、用电层（包含10KV系统和低压400V系统）。
对于电能管理基本配置系统，我们在供电局外电源进线处安装高性能的电能质量在线监测仪，即在供电层的公共连接点处安装电能质量在线监测仪，在配电层和用电层上的其他各种线路根据电量计量计费的要求安装多功能电子计量仪表。
系统表计安装示意简图如下：利用地铁变电所内已有的通信网络，变电所的电能仪表数据通过以太网方式与中心服务器建立连接。
