电解整流装置说明书
★★★★★KGH--系列整流电源(KGHS- 4500A/±30V)用户手册（通用整流器）成都通用整流电器研究所目录一、产品的用途 (2)二、产品的技术规范 (2)三、产品的使用环境条件 (2)四、主电路电气工作原理 (3)五、设备的安装与使用 (5)六、产品的保修与技术支持 (7)附录一:KG H S-4500A/±30V技术指标及性能特点 (11)一、产品的用途KGH-系列直流整流电源是一种变交流为直流的整流装置（以下简称整流器），主要用于供给各种需要直流电电解的场合；也可作为一般工业通用可调直流电源，电阻负载及其它一般电源负载使用。
二、产品的技术规范KG H S（A.F.） A / V额定输出直流电压额定输出直流电流冷却方式为水冷(A为自冷、F为风冷)电解电源可控硅整流电源三、产品的使用环境条件1、海拔高度不超过1000米；2、室内使用，通风散热良好；3、环境温度不高于+40℃，不低于-20℃；4、空气相对湿度不大于85%；5、使用场所无易燃、易爆炸气体和导电尘埃；6、没有剧烈震动和冲击的场所；7、垂直倾度不超过5°；8、电网电压波动范围不大于+10%；9、冷却水进水温度不低于+5℃，不高于+35 ℃,出水温度不高于+45℃。
10. 冷却水水压下限不能低于0.2MPa, 上限不可高于0.25MPa ，水路流量应为10立方米/小时，水质电阻不低于20KΩPH 值应保持在6 ～7 之间。
四、主电路电气工作原理1、主电路三相交流电源经熔断器，交流接触器（或自动开关）送至至变压器的初级，由整流变压器变压后经六相全波可控硅整流形成连续可调的直流电流或直流电压。
电源的输出方式具有稳流和稳压两种工作方式, 旋转输出调节电位器即可平滑调节输出电解工艺所需要的直流电压和电流。
①主回路断路保护: 主电路设置有快速熔断器或空气开关，一旦发生短路故障，快速熔断器熔断或空气开关自动断开主电路,切断供电电源，避免事故继续扩大。
②输出过电流保护:当输出电流超过110%额定电流值时，综合控制系统电流检测环节自动限流或封锁可控硅触发脉冲或切断主电路供电电源。
避免损坏元器件和整流变压器,同时发出声光报警指示。
③供电电源缺相保护:三相供电装置设有缺相保护电路，当Ｃ相断电时，缺相保护继电器的常闭接点闭合，发出报警信号。
Ａ、Ｂ、Ｃ任意一相断电，都将使主回路断电，从而避免了在缺相情况下运行，保护了装置的安全。
2、主控制器本系列产品采用我所自主开发的KGD-ZH-01N的专用控制板。
集成化程度高、外围器件少、可靠性好、功能多、维修工作量小，且便于维修。
控制板由以下几部分组成：① 脉冲产生环节：主要由高度继集成的脉冲集成触发器件TCA787AP 和外围 电路构成，对称调节电位器，脉冲放大级，脉冲输出级等三大部分组成。
输出脉 冲为间隔60。
双脉冲列。
触发脉冲的对称度可通过控制板上的三个对称度调整电位器进行调整，可获得较好的输出波形。
② 综合运算放大器: 此级是专为稳压，稳流功能设置的。
实际上是一级差动 放大器。
它将给定电压与电压（或电流差值进行放大，其输出控制脉冲向前或向后移动，从而达到稳压（或稳流的目的）。
③ 保护环节: 控制板内具有限流和过流等保护电路，当输出电流超过整定值后，即封锁脉冲和切断主回路电源。
可调节过流整定电位器来设置过流整定值。
④ 本控制板具有稳压、稳流功能, 控制板上设置有调节电压，电流反馈信号强弱的电位器，调节相应的电位器，可以获得需要的反馈强弱信号,从而达到稳压，稳流的目的,操作人员可通过选择开关选择需要的功能。
3 产品的安全工作区IdUd图1.电镀电源安全工作区Idn ：额定输出电流 Udn ：额定输出电压图1说明输出直流电压大于0.67UdN 时允许输出额定电流;当输出电压低于0.67UdN时,即不允许输出额定电流。
且随着输出电压的下降，输出电流也应随着下降。
当输出电压低0.25UdN时,即不允许输出电流,超出安全区工作,才不容易损坏可控硅和整流变压器。
现举例说明KGHS-4500A/±30V的电镀电源当输出电压高于≥0.67UdN=0.67*30=20V时 , 允许输出电流为额定电流IdN=4500A使用。
当输出电压低于20V时，即输出电流应≤4500A使用。
且输出电压低于8V时，即不允许输出大电流。
这是因为当输出电压越低，可控硅的导通角线小，这时通过可控硅和整流变压器的电流有效值与直流电流比值越大。
因此即使输出直流不大，但通过可控硅和整流变压器的电流有效值却很大，严重危及可控硅元件和整流变压器的安全，甚至有可能损坏它们 , 因此严禁可控硅整流装置在安全工作区范围外运行。
五、设备的安装与使用①拆箱后应首先检查是否有器件在运输过程中受损？如有，应采取相应的补救措施。
②安装场所应符合第三条中规定的环境条件，设备四周应有适当的检修余地。
③用表中所规定的截面的导线将整流器的交流输入按Ａ、Ｂ、Ｃ、Ｎ相序与供电源接通。
并按规定截面的导线将接地，与大地牢牢接好。
以保证操作人员工安全。
④用表中规定的截面的导线（或铜排）将直流输出与电解槽接通。
⑤风冷却装置应检查风机回路工作是否正常。
否则无法接通主回路电源。
⑥轻载调试：输出端按1KW-2KW的电炉。
先将“输出调节”电位器反时针调至零位；然后接通电源，此时缓缓顺时针转动“输出调节”电位器，电压由零逐渐均匀连接，平稳旋至额定值，即说明装置正常，可以投入运行。
⑦每次开关机前都应检查“输出调节”电位器是否旋至零位。
避免在大电流情况开、关机，防止接触器触头产生强烈弧，使之被烧坏。
⑧当电压调至某一固定值时，直流输出电流值由负载电阻（包括回路电阻，连接铜排电阻等）的大小决定，负载电阻愈小则电流愈大，反之电流愈小，如果输出电压在全程范围内，调整都达不到所需的电流值，则说明负载电阻不匹配，并非整流装置的问题，用户应调整负载电阻来达到工艺所需的电流值。
⑨不允许在安全工作区之外工作。
否则损坏可控硅及整流变压器后本所概不负责，用户自行承担全部责任。
⑩设备在工作过程中，如发现有元器件损坏时，应查明原因，进行检修更换，所换元器件应与原来型号规格一致，以保证装置原有性能。
⑪电源输出的“+ ”、“-”端应尽量避免人为短路,因为短路会产生火花,避免造成人生安全,同时可能会使接触器跳闸,甚至损坏整流器。
⑫操作人员在首次使用本电源前请详细阅读本说明书和熟悉电气原理图。
表1六、产品的保修与技术支持（1）常见故障的处理在整流器的使用过程中若出现故障，请立即与我公司联系。
保修期内我公司不鼓励用户自己检修整流器，也不鼓励用户请我公司以外的技术人员检修整流器。
如果出现这种情况，将被我公司认为用户自行放弃享受保修服务的权利。
但是，有一些简单的故障，用户可以自行排除。
这些简单的故障一般不是整流器本身的缺陷造成，而是由于安装或操作的方法不当所造成的，其排除方法请参见下表简单故障的排除如果按照上表中的方法仍旧不能排除故障，请及时与我公司售后服务部联系,以便我公司及时准确的派出技术服务工程师在最短的时间内排除故障。
（2）产品有限保修声明1、我公司为购买其整流器的用户提供有限保修服务。
2、本有限保修声明是我公司对其生产的整流器所作的唯一保修声明。
其它任何类似和相关的书面或口头声明及承诺（即使该声明或承诺来自于我公司的组织或个人）均无效。
只有加盖有我公司公章的正式文件方可修改或变更本保修声明的条款。
3、本有限保修声明仅适用于中华人民共和国大陆地区，而不适用于包括香港特别行政区、澳门特别行政区及台湾省在内的其它地区和国家，若整流器离开我国大陆地区，本有限保修声明无效，即使该整流器再次回到中华人民共和国大陆地区，本有限保修声明亦不会自动恢复其效力。
4、我公司的保修服务仅向原购货商提供，原购货商无权将享受此服务的权利转让给其他任何人。
原购货人应保证整流器完全地、不间断地处于自己的控制和使用之中，若该状态被间断（如原购货商将整流器出售、出租、出借给他人），则本有限保修声明失效，即使整流器再次恢复至处于原购货人完全控制状态，本有限保修声明亦不会自动恢复其效力。
5、在保修期内，您从我公司或其授权经销商处购买的整流器在材料、零部件或工艺方面存在影响正常使用的缺陷，我公司将免费为您维修或更换零部件。
若经多次维修后，整流器仍不能正常工作，我公司将根据具体情况，为用户更换相同功能和配置的产品。
6、我公司或其授权单位为用户提供保修服务所更换的零部件和产品归我公司所有。
7、我公司或其授权维修单位为用户提供保修服务的年限为壹年。
8、本有限保修声明不适用于向非授权经销商购买的产品，亦不适用于因为下述原因而造成损坏或出现缺陷的产品：（A）用户未能正确安装、使用和维护产品；（B）人为的故意破坏；（C）意外的事故或不可抗力；（D）产品被擅自拆卸、更改和维修；（E）使用了非我公司制造和销售的零部件；（F）在通常科学技术水平下难以解决的问题，或解决问题的费用远远大于产品价值。
（3）售后服务与技术支持1、在您购买本公司的整流器以后，在安装和使用之前，请仔细阅读本手册。
若您对手册的文字或内容不能确定或存在疑问，请立即我公司售后服务部联系。
2、在仔细阅读本手册后，若您仍然不能确认能够正确安装和操作整流器，本公司可以派工程师为您进行现场指导安装，或为您培训操作人员。
3、对我公司整流器的合法用户，除享受保修服务以外，您还会得到以下的权益和服务，这些服务不受保修期的限制。
4、我公司的技术服务工程师完全免费解答您的来电、来函提出的有关整流器安装、操作和维护方面的问题。
1）免费得到我公司新产品的信息，优先参加我公司的新产品发布会和技术讨论会。
2）以优惠的价格参加我公司整流器技术培训班。
3）得到我公司的质量跟踪和用户访问服务。
4）您购买我公司整流器达到了一定数量，在此以后您购买整流器将得到永久性的折价优惠，或者享受延长保修期的特别权益。
5、当您的整流器出现故障时，请立即与我公司售后服务部联系。
对在保修范围内的产品，我公司将提供免费的保修服务。
对保修范围以外的产品，我公司亦可提供修理服务。
我公司可能向您收取适当费用，但可根据具体情况减少或免除该费用。
（4）如何获得保修服务及技术支持1、在整流器的包装箱内机器上有产品铭牌，在资料袋内有产品合格证及用户手册。
保修服务是以产品出厂之日起开始计算壹年时间,若您所购设备在一年内出现故障，便可获得免费的保修服务。
2、当您的整流器出异常时，首先请您再次仔细阅读本手册。
其次请您确认检查与整流器连接的其它设备有无可能的故障问题，以排除整流器出现异常是由于与其连接的相关设备所致。
在您确认整流器不能正常工作是由整流器本身存在缺陷以后，请立即与我公司联系。
3、为用户提供保修服务时，本公司将根据具体情况，派遣工程师到用户处进行技术服务，或者请用户将整流器按本公司指定的方式托运至本公司或本公司授权维修单位。

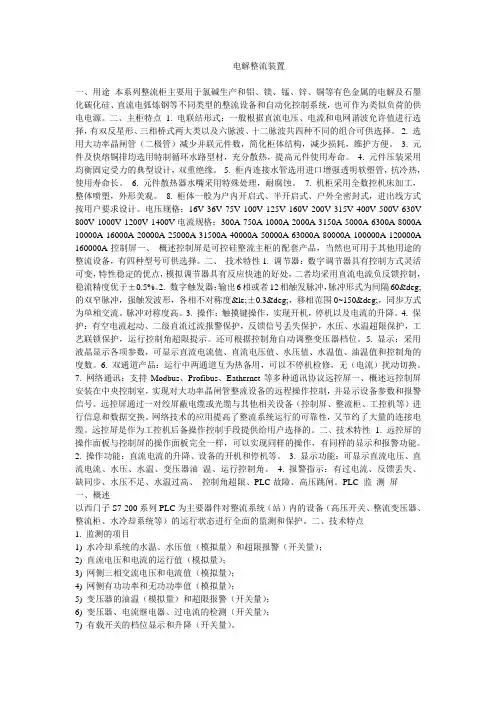

电解整流装置
电解整流装置一、用途本系列整流柜主要用于氯碱生产和铝、镁、锰、锌、铜等有色金属的电解及石墨化碳化硅、直流电弧炼钢等不同类型的整流设备和自动化控制系统，也可作为类似负荷的供电电源。
二、主柜特点 1. 电联结形式：一般根据直流电压、电流和电网谐波允许值进行选择，有双反星形、三相桥式两大类以及六脉波、十二脉波共四种不同的组合可供选择。
2. 选用大功率晶闸管（二极管）减少并联元件数，简化柜体结构，减少损耗，维护方便。
3. 元件及快熔铜排均选用特制循环水路型材，充分散热，提高元件使用寿命。
4. 元件压装采用均衡固定受力的典型设计，双重绝缘。
5. 柜内连接水管选用进口增强透明软塑管，抗冷热，使用寿命长。
6. 元件散热器水嘴采用特殊处理，耐腐蚀。
7. 机柜采用全数控机床加工，整体喷塑，外形美观。
8. 柜体一般为户内开启式、半开启式、户外全密封式，进出线方式按用户要求设计。
电压规格：16V 36V 75V 100V 125V 160V 200V 315V 400V 500V 630V 800V 1000V 1200V 1400V电流规格：300A 750A 1000A 2000A 3150A 5000A 6300A 8000A 10000A 16000A 20000A 25000A 31500A 40000A 50000A 63000A 80000A 100000A 120000A 160000A控制屏一、概述控制屏是可控硅整流主柜的配套产品，当然也可用于其他用途的整流设备，有四种型号可供选择。
二、技术特性1. 调节器：数字调节器具有控制方式灵活可变，特性稳定的优点，模拟调节器具有反应快速的好处，二者均采用直流电流负反馈控制，稳流精度优于±0.5%。
2. 数字触发器：输出6相或者12相触发脉冲，脉冲形式为间隔60°的双窄脉冲，强触发波形，各相不对称度≤±0.3°，移相范围0~150°，同步方式为单相交流。
电解设备操作说明
电解设备操作说明电解设备是一种用电解原理进行化学反应的工具，广泛应用于电镀、电镀污水处理、电池制造、电解水制氢等领域。
为了保证设备的正常运行和安全操作，本文将详细介绍电解设备的操作流程和注意事项。
一、设备概述电解设备主要由电解槽、电解液循环系统、电源控制系统和智能监测设备组成。
在操作前，请确保设备的正常工作状态，检查电源、电解槽、液泵、阀门等部件是否完好，并检查电解液的浓度和温度是否符合要求。
二、操作流程1. 准备工作a. 穿戴个人防护装备，包括防护眼镜、橡胶手套、防护服等。
b. 打开电源控制系统，检查电源是否正常接通。
c. 打开电解液循环系统，启动液泵，确保电解液循环畅通。
2. 设备启动a. 按照设备说明书调整电解液的浓度和温度，将电解液加入电解槽中。
b. 如果设备配有智能监测设备，请根据监测设备的指示进行操作。
3. 电解操作a. 将待处理物质放入电解槽中，确保物质被完全浸没在电解液中。
b. 根据所需的反应时间和温度设定，调整电源控制系统的参数。
c. 在电解过程中，严禁打开电解槽盖板或进行其他不使用相关操作。
4. 操作结束a. 在设备规定的反应时间到达后，关闭电源控制系统。
b. 关闭电解槽的排液阀门，停止电解液循环。
c. 将已反应的物质取出，并按照相关规定进行处理。
d. 清洗电解槽和相关设备，确保设备干净整洁。
三、操作注意事项1. 安全第一，操作人员必须穿戴个人防护装备，并严格遵守操作规程和安全管理制度。
2. 操作前请确保设备和电源的正常工作状态，并检查相关设备的密封性能。
3. 严禁在操作过程中打开电解槽盖板或进行其他不相关的操作，以免引发安全事故。
4. 请严格按照设备说明书调整电解液的浓度和温度，并在操作过程中密切关注电解槽的变化情况。
5. 操作结束后，及时关闭电源，清洗设备，并做好设备维护工作。
6. 如发现设备故障或异常情况，请立即停止操作，并及时联系维修人员进行处理。
总结：电解设备的操作需要仔细遵循操作流程和注意事项，确保设备的正常运行和安全操作。
通用化工电解安装使用说明书
出厂文件注意保存西安中电变压整流器厂技术资料全数字晶闸管电解整流装置通用化工电解安装使用说明书西安中电变压整流器厂2008．06．18KHS-（）KA/（）V全数字晶闸管电解整流装置安装使用说明书目录1 概述————————————————————————------3 1.1.用途与特点1.2.引用技术标准1.3.装置型号意义1.4.主要技术规格1.5.使用条件2.安装使用要求----------------------------------------------53.系统组成原理----------------------------------------------6 3.1.整流主电路工作原理3.2.自动调节控制系统概况3.3.稳流触发系统工作原理3.4.PLC控制系统工作原理3.5.整流机组保护工作原理3.6.整流系统的仪表显示界面与按钮3.7.控制电源分配3.8.电量检测电路4.电流控制方式---------------------------------------------16 4.1.触摸屏电流给定1)电流给定状态设置2)本地电流自动给定3)本地电流手动给定4)本地有载档位升降4.2.上级计算机给定4.3.开关量给定5.本控触摸屏操作-------------------------------------------171)首页2)管理3)操作4)状态5)显示6)报警6.上级计算机操作-------------------------------------------21 6.1.开机与关机6.2.操作显示界面6.3.安装和接线6.4.注意事项和日常维护7.装置调试------------------------------------------------24 7.1.概述7.2.一般检查1)外观检查2)绝缘检查3)水路检查7.3.通电检查7.4.系统调试1)检查2)轻载试验3)重载试验4)负载试验5)正常运行8.维护使用-------------------------------------------------26 8.1.操作程序8.2.一般维护8.3.PLC的维护和诊断8.4.故障停机后的检查与处理9.包装运输-------------------------------------------------2710.技术资料-------------------------------------------------2711.备品备件-------------------------------------------------2712.附录-----------------------------------------------------27附录1 全数字电解电源触发调节控制系统应用与特点----------------------28附录2 附图--------------------------------------------------39 附录3 全数字软件触发器操作手册KHS-（）KA/（）V西安中电变压整流器厂全数字晶闸管电解整流装置安装使用说明书1概述1.1.用途与特点KHS系列全数字晶闸管电解整流装置适用于电化学及其它性质类似负荷作直流电源使用，是国内新一代电化学用电解整流装置。
KHA(F)电厂用制氢整流设备说明书
目录使用前请详细阅读本说明书，掌握其要点及注意事项。
(3)1.产品概述 (3)1．1产品用途 (3)1．2产品特征 (3)1．3产品型号 (3)2.产品技术规范 (4)2．1产品工作环境 (4)2．2电网要求 (4)2．3主要技术性能 (5)3.工作原理 (5)4.控制板工作原理 (6)4．1工作电源及AP1板（ISO-2自动板）工作原理 (6)4．2FCOG630D板工作原理 (6)5.操作规程 (7)6.注意事项 (8)7.维修保养 (10)8.产品成套性 (8)9.调试所需仪器 (8)10.包装运输及保管 (8)11．设备面板示意图： (9)使用前请详细阅读本说明书，掌握其要点及注意事项后方可安装操作。
1.产品概述1．1产品用途☞本系列产品适用于电化学工业中大电流直流电源,也适用于电镀、电解、试验电源等类似负载的场合.1．2产品特征☞本产品符合国家标准GB3859━93《半导体电力变流器》专业标准JB/T1504-93《电镀用整流设备》以及有关其它技术标准.本产品采用晶闸管，触发系统采用集成器件及模拟电路,保护功能齐全。
进线空开、接触器及按钮采用防爆产品增加了可靠性。
产品结构紧凑,维修方便,操作简单。
1．3产品型号K H F／2.产品技术规范2．1产品工作环境海拔高度不超过1000米。
环境温度不低于0℃,不高于＋40℃。
空气相对湿度不超过90％。
(空气温度20±5℃时)无导电爆炸性尘埃或气体,没有腐蚀金属或破坏绝缘的气体或蒸汽。
无剧烈振动和冲击场合,垂直倾斜度不超过5°。
电源室内应保持空气流通。
2．2电网要求电压幅值的持续波动范围不超过额定值的±5％,短暂波动(小于1秒)不超过±10％。
2．3主要技术性能工作制:Ｉ级。
即100％Ｉdh连续。
(Ｉdh为额定输出直流电流)输出电压Ud与相控角α的关系:Ｕd=Ｕdh·cosα。
调压范围:10～100％Ｕdh(Ｕdh为额定输出直流电压)。
电解规硅整流使用说明书
CPC铜 陵 有 色 电 解KHS-43KA/275V使用维护手册西 安 中 电 整 流 变 压 器 厂目 录一、整流柜1、概述 (1)2、整流主电路原理、结构及性能说明 (5)3、保护系统电器原理说明 (6)4、调试及安装要求 (11)5、维护和常见问题的处理 (14)6、随机文件 (18)二、控制柜 (20)1、概述 (22)2、型号及意义 (22)3、用途 (22)4、使用条件 (22)5、主要性能及特征 (23)6、外形尺寸 (25)7、装置的结构及组成 (25)8、整定调试方法 (26)9、订货与储运 (27)10、外附资料 (27)1、整流柜1.1 用途：KHS-43KA/275V整流器是将交流电能转化为直流电能的可控硅整流装置、专用于铜陵有色电解整流电源，通过有载分接开关粗调及晶闸管相控细调，能够提供可靠、稳定、满足负载工艺要求的优质直流电能。
1.2产品标准1) GB/T3859-93 《半导体电力变流器》2) JB/T8740-98 《电化学用整流器》3) JB5833-93 《电力变流器用纯水冷却装置》4) IEC-146 《国际电工标准》5) GB/T2900.32 《电工术语 电力半导体器件》6) GB/T2900.32 《电工术语 电力电子技术》7) JB4276 《电力变流器包装技术条件》8) GB/T13384 《机电产品包装通用技术条件》9) GB10236 《半导体变流器与电网相互干扰及其防护方法导则》10) JB1505 《半导体电力变流器 型号编制方法》11) GB4208 《外壳防护等级的分类》12) GB/T17950 《半导体变流器》13) GB/T16859 《阀器件堆、装置和电力变流设备的端子标记》14) GB/T13422 《半导体电力变流器——电器实验方法》15) GB/T8446 《电力半导体器件用散热器》16) GB/Z18509 《电磁兼容 电磁兼容标准起草导则》17) GB/Z18039 《电磁兼容》18）CPC/C-09-2009 《产品检验技术要求》1.3 产品使用条件a. 海拔高度不超过 1000 米;b. 室内空气温度－10℃～＋40℃;c. 空气最大相对湿度不大于 90%(在相当于空气温度20±5℃时);d. 没有导电及易爆尘埃, 以及没有腐蚀金属和破坏绝缘的气体及蒸汽的场所;e. 无剧烈振动的冲击以及垂直倾斜度不超过 5%的场所;f. 环境温度变化率不超过 5℃/h, 相对湿度变化率每小时不超过5%;g. 交流电网电压波形为正弦波,(当实际电压的瞬时值 a 与基波电压的瞬时值b 最大偏差不大于基波电压峰值c 的5%时,即|a-b|≤0.05c, 即认为电压波形为正弦波);h. 电压波动范围 电压幅值的持续波动范围不超过额定值的±5%,短暂波动( 小于1S )不超过±10%瞬时波动(例如在换相过程中)不超过基波峰值的20%;i. 户内装置, 室内通风良好。

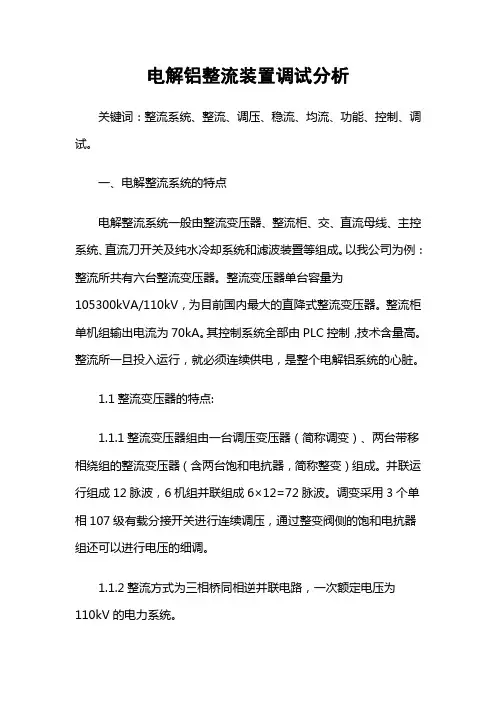

电解铝整流装置调试分析
电解铝整流装置调试分析关键词：整流系统、整流、调压、稳流、均流、功能、控制、调试。
一、电解整流系统的特点电解整流系统一般由整流变压器、整流柜、交、直流母线、主控系统、直流刀开关及纯水冷却系统和滤波装置等组成。
以我公司为例：整流所共有六台整流变压器。
整流变压器单台容量为105300kVA/110kV，为目前国内最大的直降式整流变压器。
整流柜单机组输出电流为70kA。
其控制系统全部由PLC控制，技术含量高。
整流所一旦投入运行，就必须连续供电，是整个电解铝系统的心脏。
1.1整流变压器的特点:1.1.1整流变压器组由一台调压变压器（简称调变）、两台带移相绕组的整流变压器（含两台饱和电抗器，简称整变）组成。
并联运行组成12脉波，6机组并联组成6×12=72脉波。
调变采用3个单相107级有载分接开关进行连续调压，通过整变阀侧的饱和电抗器组还可以进行电压的细调。
1.1.2整流方式为三相桥同相逆并联电路，一次额定电压为110kV的电力系统。
1.2整流柜特点：主回路采用了三相桥式整流，阀侧引线为同相逆并联结构。
其特点是：通过二次绕组和整流臂的两组同相反极性引线的电流在任何瞬时都大小相等，方向相反。
保证通过阀侧绕组的电流不含直流分量，从而使各自所产生的交变磁通在同相逆并联导体的外部相互抵消，减少各部分线路电抗，并增加相间、臂间阻抗的对称性，从根本上解决了大电流的交变磁通在换相过程中所引起的局部过热、电抗压降增大和并联元件间电流不平衡等大容量整流设备存在的特殊问题。
从而提高变压器的利用率和功率因数。
二、整流系统的调压方式在电解工艺过程中，电解槽电压的变化或用户对电解槽数目增减，或电网电压的变化等原因，均需对电解用整流机组的输出电压进行调整。
本系统采用二极管整流方式，调压采用有载调压开关和饱和电抗器联合调压。
在采用二极管整流的系统中，整流变压器网侧用有载开关粗调电压，阀侧饱和电抗器细调电压，达到控制电压的目的。
西安中电变压整流器厂技术资料-饱和电抗器控制二极管电解整流装置安装使用说明书
出厂文件注意保存西安中电变压整流器厂技术资料饱和电抗器控制二极管电解整流装置安装使用说明书西安中电变压整流器厂2010．06ZHS-2x54KA/550V 二极管电解整流装置安装使用说明书目录1 概述————————————————————————------31.1. 用途与特点1.2. 引用技术标准1.3. 装置型号意义1.4. 主要技术规格1.5. 使用条件2. 安装使用要求----------------------------------------------53. 系统组成原理----------------------------------------------63.1. 整流主电路工作原理3.2. 饱和电抗控制电路原理3.3. 自动调节控制系统概况3.4. 稳流系统工作原理3.5. PLC 控制系统工作原理3.6. 整流机组保护工作原理3.7. 仪表显示界面与按钮3.8. 控制电源分配3.9. 电量检测电路4. 电流控制方式---------------------------------------------214.1. 触摸屏电流给定1) 电流给定状态设置2) 本地电流自动给定3) 本地电流手动给定4) 本地有载档位升降4.2. 总控触摸屏电流给定4.3. 总控计算机电流给定5. 本控触摸屏操作-------------------------------------------241) 首页2) 管理3) 机组4) 单元5) 状态6) 显示7) 报警6. 总控触摸屏操作-------------------------------------------291) 首页2) 管理3) 操作4) 状态5) 显示6) 报警7. 上级计算机操作-------------------------------------------347.1. 说明7.2. 总控 S7300 以太网通讯变量地址表7.3. 机组 S7200 采用MODBUS 通讯变量地址表7.4. 运行数据变量地址清单7.5. 运行状态变量地址清单7.6. 参数设置变量地址清单7.7. 状态设置变量地址清单7.8. 运行操作变量地址清单7.9. 电流给定变量地址清单7.10. 机组 S7200 采用MODBUS 通讯变量地址表8. 装置调试------------------------------------------------628.1. 概述8.2. 一般检查1) 外观检查2) 绝缘检查3) 水路检查8.3. 通电检查8.4. 系统调试1) 检查2) 轻载试验3) 重载试验4) 负载试验5) 正常运行9. 维护使用-------------------------------------------------649.1. 操作程序9.2. 一般维护9.3. PLC 的维护和诊断9.4. 故障停机后的检查与处理10.包装运输-------------------------------------------------65 11.技术资料-------------------------------------------------65 12.备品备件-------------------------------------------------65 13.附录-----------------------------------------------------661. 主电路控制系统框图2. 网络控制系统框图3. 稳流控制系统框图4. 总控屏 S7300 控制框图5. 总控屏电源供给与二次电路6. 总控屏开关量输入输出7. 总控屏模拟量输入8. 总控屏端子图9. 整流 A 柜主电路图10. 整流 B 柜主电路图11. 主电路过电压保护12. 整流 A 柜水温水压检测13. 整流 B 柜水温水压检测14. 整流 A 柜母线温度检测15. 整流 B 柜母线温度检测16. 整流 A 柜元件损坏检测17. 整流 B 柜元件损坏检测18. 整流 A 柜绝缘监测19. 整流 B 柜绝缘监测20. 整流 A 柜端子图21. 整流 B 柜端子图22. 机组可编程输入输出分配图23. 内部通讯地址表24. 电源分配图25. 仪表显示与变送图26. A 柜稳流控制电路27. B 柜稳流控制电路28. A 柜电流电压检测29. B 柜电流电压检测30. 可编程硬件配置31. 可编程基本单元32. 开关量输入输出一33. 开关量输入输出二34. 模拟量输入一35. 模拟量输入二36. 输入隔离继电器一37. 输入隔离继电器二38. 输入隔离继电器三39. 输出继电器40. 直流母线逆流检测41. 直流母线整流电流检测42. 控制与稳流柜端子图一43. 控制与稳流柜端子图二44. 控制与稳流柜端子图三45. 控制与稳流柜端子图四46. 控制与稳流柜端子图五西安中电变压整流器厂ZHS-2x54KA/550V 二极管电解整流装置安装使用说明书第3/66 页1 概述1.1.用途与特点ZHS 系列全数字二极管电解整流装置适用于电化学及其它性质类似负荷作直流电源使用，是国内新一代、新结构电化学用电解整流装置。
电解整流装置说明书
★★★★★KGH--系列整流电源(KGHS- 4500A/±30V)用户手册（通用整流器）成都通用整流电器研究所目录一、产品的用途 (2)二、产品的技术规范 (2)三、产品的使用环境条件 (2)四、主电路电气工作原理 (3)五、设备的安装与使用 (5)六、产品的保修与技术支持 (7)附录一:KG H S-4500A/±30V技术指标及性能特点 (11)一、产品的用途KGH-系列直流整流电源是一种变交流为直流的整流装置（以下简称整流器），主要用于供给各种需要直流电电解的场合；也可作为一般工业通用可调直流电源，电阻负载及其它一般电源负载使用。
二、产品的技术规范KG H S（A.F.） A / V额定输出直流电压额定输出直流电流冷却方式为水冷(A为自冷、F为风冷)电解电源可控硅整流电源三、产品的使用环境条件1、海拔高度不超过1000米；2、室内使用，通风散热良好；3、环境温度不高于+40℃，不低于-20℃；4、空气相对湿度不大于85%；5、使用场所无易燃、易爆炸气体和导电尘埃；6、没有剧烈震动和冲击的场所；7、垂直倾度不超过5°；8、电网电压波动范围不大于+10%；9、冷却水进水温度不低于+5℃，不高于+35 ℃,出水温度不高于+45℃。
10. 冷却水水压下限不能低于0.2MPa, 上限不可高于0.25MPa ，水路流量应为10立方米/小时，水质电阻不低于20KΩPH 值应保持在6 ～7 之间。
四、主电路电气工作原理1、主电路三相交流电源经熔断器，交流接触器（或自动开关）送至至变压器的初级，由整流变压器变压后经六相全波可控硅整流形成连续可调的直流电流或直流电压。
电源的输出方式具有稳流和稳压两种工作方式, 旋转输出调节电位器即可平滑调节输出电解工艺所需要的直流电压和电流。
①主回路断路保护: 主电路设置有快速熔断器或空气开关，一旦发生短路故障，快速熔断器熔断或空气开关自动断开主电路,切断供电电源，避免事故继续扩大。
电解铝整流机组电气设备安装及调试
电解铝整流机组电气设备安装及调试电解铝整流机组是一种将交流电转变为直流电的电力设备。
其主要由整流变压器、整流桥、过滤电容器、控制装置等部分组成。
在安装和调试过程中，需要按照以下步骤进行操作：1. 装配整流变压器：将整流变压器按照设计要求进行安装，确保其与机组的其他部分连接牢固。
2. 连接整流桥：将整流桥与整流变压器的输出端子进行连接，确保接触良好，避免接触电阻过大导致能量损失。
3. 安装过滤电容器：将过滤电容器安装在整流桥的输出端子上，确保安装牢固且接触良好。
4. 连接控制装置：将控制装置的电源线接入电解铝整流机组的电源线路中，确保控制装置的电源稳定。
5. 连接控制信号线：根据设备的要求，将控制信号线连接到相应的位置，保证信号的准确传输。
6. 安装辅助设备：根据需要，将辅助设备如温度传感器、压力传感器等进行安装，并连接对应的信号线。
7. 检查接线：在安装完成后，需要对各个连接点进行检查，确保接线正确，并无漏电和短路等问题。
8. 进行电气调试：在所有电气设备安装完成后，进行电气调试，确保电解铝整流机组的各项电气设备正常运行。
在进行电气调试时，需要注意以下事项：1. 检查电源线路的电压和频率是否符合设备的要求，确保电源稳定。
2. 检查整流桥和过滤电容器的接线是否正确，确保电流能够正常流动。
3. 检查控制装置的各个控制信号是否正常，确保机组能够按照要求进行调节。
4. 检查辅助设备的工作是否正常，如温度传感器是否读取到正确的温度值等。
6. 进行运行试验，检查机组的整体工作情况，确保各个部件的配合良好。
在进行电气调试时，需要严格按照设备的使用说明和安装图纸进行操作，并遵守相关的安全规范，确保安全可靠。
电解铝整流机组电气设备安装及调试
电解铝整流机组电气设备安装及调试电解铝是一种重要的铝生产工艺，电解铝整流机组是电解铝的核心设备之一。
电解铝整流机组主要由电源系统、整流系统和控制系统组成。
在电解铝整流机组的安装和调试过程中，需要注意以下几个方面。
一、设备准备在进行电解铝整流机组的安装和调试前，需要对相关设备进行准备。
首先要确保所需的电源系统、整流系统和控制系统设备齐全，并检查设备的完好性及配件是否齐全。
其次要准备电缆、接线端子、插头、保险丝等相关配件。
二、安装电源系统安装电解铝整流机组的第一步是安装电源系统。
首先要确定电源系统的位置，一般选择在生产厂房内或离厂房较近的地方。
然后按照设计图纸确定电源系统的安装位置和电缆布置方案。
在安装过程中要注意电源系统与其他设备的空间要求和安全间隔。
安装电源系统时，首先要安装主变压器和配电柜。
主变压器的安装要注意调整好位置和角度，并根据标准要求进行接地。
配电柜的安装要求平稳牢固，并满足电缆布置的需要。
接下来是安装电缆和接线端子。
在电缆安装过程中要注意电缆的规格和型号是否符合要求，以及与其他设备的连接方式。
接线端子的安装要求连接可靠，并注意防止热胀冷缩对接线的影响。
最后是安装插头和保险丝。
插头的安装要求接触良好，并保持稳定。
保险丝的安装要符合标准要求，并标识清晰。
三、安装整流系统安装电解铝整流机组的第二步是安装整流系统。
整流系统包括整流变压器、整流柜和整流电容器。
在安装整流系统时要确保设备与电源系统的连接正确无误，并符合设计要求。
整流系统的安装要求平稳牢固，并满足维护和检修的需要。
安装主控柜时要调整好位置和角度，并进行接地。
控制面板的安装要求平稳牢固，并保持与主控柜的连接良好。
操作台的安装要满足操作人员的使用需要，并与控制面板相衔接。
五、设备调试在完成电解铝整流机组的安装后，需要进行设备的调试工作。
调试过程主要包括设备的各项功能测试、设备的电气连接测试和设备的性能测试。
调试工作需要按照相关标准和规范进行，并记录相应的调试数据和结果。
