拆解汽车安全带,图解内部结构原理
安全带结构原理
安全带结构原理安全带是汽车上必备的安全装备之一，它的结构原理对于汽车的安全性起着至关重要的作用。
安全带的结构原理是怎样的呢？让我们一起来了解一下。
首先，安全带的主要结构包括带体、卷扬器、锁紧器和连接件。
带体是由高强度的聚酯纤维材料制成，它具有抗拉、耐磨和耐高温的特点。
卷扬器是安全带的重要部件，它通过弹簧装置将安全带自动卷取，同时在发生紧急制动或碰撞时能够迅速锁定安全带，起到限制乘员活动范围的作用。
锁紧器是保证安全带在发生事故时能够迅速锁定的关键部件，它能够感应到车辆的急停或碰撞，并迅速锁定安全带，保护乘员不受伤害。
连接件则是安全带与车辆结构连接的部件，它能够承受安全带在碰撞时的巨大拉力，保证乘员的安全。
其次，安全带的结构原理是基于力学原理的。
在汽车行驶时，乘员会受到车辆急停、碰撞等外力的作用，安全带的结构原理能够通过力学原理将这些外力有效地传递到车辆结构上，从而保护乘员不受伤害。
当车辆急停或碰撞时，安全带能够迅速锁定，限制乘员的活动范围，减少乘员对车辆内部结构的冲击，从而保护乘员的安全。
此外，安全带的结构原理还包括预紧器和张力限制器。
预紧器能够在车辆发生碰撞时迅速拉紧安全带，减少乘员在碰撞中的位移，从而减小乘员受伤的可能性。
张力限制器则能够在碰撞时适当减小安全带的张力，避免乘员在碰撞中受到过大的拉力，减少乘员受伤的程度。
总的来说，安全带的结构原理是基于材料力学和车辆工程学的原理，通过带体、卷扬器、锁紧器、连接件、预紧器和张力限制器等部件的协同作用，保证乘员在车辆发生碰撞时能够得到有效的保护，减少受伤的可能性。
因此，安全带的结构原理对于汽车的安全性起着至关重要的作用，乘员在驾驶时务必系好安全带，做到安全出行。
汽车安全带卡扣原理图
汽车安全带卡扣原理图
很抱歉，由于我是一个语言模型，无法提供图像或原理图。
以下是简单描述汽车安全带卡扣的工作原理：
汽车安全带卡扣通常由两部分构成：扣具和释放机构。
1. 扣具：安装在座椅两侧的金属槽内，通常为金属或塑料材质。
它有一个凹槽用于接收释放机构的锁舌。
2. 释放机构：通常位于安全带的附近，由一个按钮或杆控制。
当按钮或杆被按下或拉起时，释放机构会释放锁舌，使安全带可以从扣具中脱离。
工作原理如下：
1. 将安全带的一端通过扣具的凹槽，确保带子正常穿过扣具。
2. 当安全带被拉紧时，锁舌会向上移动并进入扣具的凹槽。
3. 锁舌进入凹槽时，释放机构会锁定锁舌，防止安全带从扣具中滑出。
4. 当释放机构的按钮或杆被按下或拉起时，释放机构的锁定机制被解除，锁舌会被释放。
5. 释放后，安全带可以从扣具中脱离，使乘坐者可以自由移动。
以上是简要描述汽车安全带卡扣的工作原理，希望对你有所帮助。

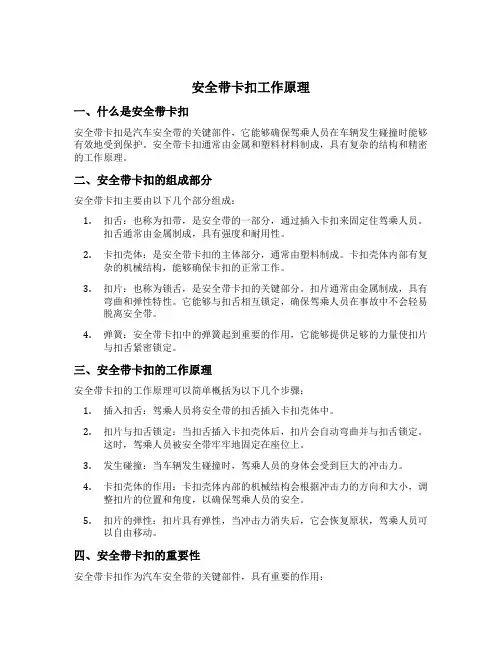

安全带卡扣工作原理
安全带卡扣工作原理一、什么是安全带卡扣安全带卡扣是汽车安全带的关键部件，它能够确保驾乘人员在车辆发生碰撞时能够有效地受到保护。
安全带卡扣通常由金属和塑料材料制成，具有复杂的结构和精密的工作原理。
二、安全带卡扣的组成部分安全带卡扣主要由以下几个部分组成：1.扣舌：也称为扣带，是安全带的一部分，通过插入卡扣来固定住驾乘人员。
扣舌通常由金属制成，具有强度和耐用性。
2.卡扣壳体：是安全带卡扣的主体部分，通常由塑料制成。
卡扣壳体内部有复杂的机械结构，能够确保卡扣的正常工作。
3.扣片：也称为锁舌，是安全带卡扣的关键部分。
扣片通常由金属制成，具有弯曲和弹性特性。
它能够与扣舌相互锁定，确保驾乘人员在事故中不会轻易脱离安全带。
4.弹簧：安全带卡扣中的弹簧起到重要的作用，它能够提供足够的力量使扣片与扣舌紧密锁定。
三、安全带卡扣的工作原理安全带卡扣的工作原理可以简单概括为以下几个步骤：1.插入扣舌：驾乘人员将安全带的扣舌插入卡扣壳体中。
2.扣片与扣舌锁定：当扣舌插入卡扣壳体后，扣片会自动弯曲并与扣舌锁定。
这时，驾乘人员被安全带牢牢地固定在座位上。
3.发生碰撞：当车辆发生碰撞时，驾乘人员的身体会受到巨大的冲击力。
4.卡扣壳体的作用：卡扣壳体内部的机械结构会根据冲击力的方向和大小，调整扣片的位置和角度，以确保驾乘人员的安全。
5.扣片的弹性：扣片具有弹性，当冲击力消失后，它会恢复原状，驾乘人员可以自由移动。
四、安全带卡扣的重要性安全带卡扣作为汽车安全带的关键部件，具有重要的作用：1.保护驾乘人员：安全带卡扣能够确保驾乘人员在车辆碰撞时保持相对固定的位置，减少身体受伤的可能性。
2.分散冲击力：安全带卡扣通过分散冲击力的方式，减少了驾乘人员身体的受力面积，从而降低了受伤的风险。
3.提供稳定支撑：安全带卡扣能够提供稳定的支撑，使驾乘人员在紧急制动或车辆急转弯时不易失去平衡。
4.符合安全法规：安全带卡扣是汽车安全带的必备部件，符合国家和地区的安全法规要求。
汽车安全带的结构及原理
本文摘自再生资源回收-变宝网（）汽车安全带的结构及原理变宝网10月27日讯汽车安全带是汽车中比较重要的装置之一，在碰撞时对乘员进行约束以及避免碰撞时乘员与方向盘及仪表板等发生二次碰撞或避免碰撞时冲出车外导致死伤。
今天小编就简单介绍一下汽车安全带的相关信息。
一、汽车安全带的主要结构（1）织带织带是用尼龙或聚酯等合成纤维织成的宽约50mm、厚约1.2mm 的带，根据不同的用途，通过编织方法及热处理来达到安全带所要求的强度、伸长率等特性。
它也是吸收冲突能量的部分。
对于安全带的性能各国法规有不同的要求。
（2）卷收器其是根据乘员的坐姿、身材等来调节安全带长度，不使用时收卷织带的装置。
分为ELR（Emergency Locking Retractor）和ALR（Automatic Locking Retractor）。
（3）固定机构固定机构包括带扣、锁舌、固定销和固定座等。
带扣及锁舌是系紧和解开座椅安全带的装置。
将织带的一端固定在车身的称为固定板，车身固定端称为固定座，固定用螺栓称为固定螺栓。
肩部安全带固定销的位置对系安全带时的便捷性有很大的影响，因此为了适合各种身材的乘员，一般都选用可调节式固定机构，能够上下调节肩部安全带的位置。
二、汽车安全带的性能（1）安全带设计要素安全带在设计上应该满足乘员的保护性能、提醒使用安全带以及舒适性和方便性方面的要求。
使上述几点得以实现的设计手段是安全带调节器位置的选定、安全带的规格和采用的辅助装置。
（2）乘员保护性能汽车安全带的乘员保护性能要求如下：尽早对乘员进行约束；尽量减小约束时乘员受到的压力；保持约束位置不变，以使约束力避开人身体较脆弱的部位。
作为实现上述目的的手段，上面所叙述的预张紧器和限力器的使用，使这些方面的性能得到显著提高。
三、汽车安全带的原理卷收器的作用是贮存织带和锁止织带拉出，它是安全带中最复杂的机械件。
卷收器里面是一个棘轮机构，正常情况下乘员可以在座椅上自由匀速拉动织带，但当织带从卷收器连续拉出过程一旦停止或当车辆遇到紧急状态时，棘轮机构就会作锁紧动作将织带自动锁死，阻止织带拉出。
汽车安全带的工作原理
汽车安全带的工作原理汽车安全带是汽车中最重要、最基本的安全设备之一。
它起着保护乘客安全的重要作用，是汽车 pass/drive 动力系结构中的关键组成部分。
在车祸中，安全带能够最大程度地减轻乘客受伤的程度，为乘客的生命安全提供有效的保障。
那么汽车安全带究竟是如何保护乘客的呢？下面就来详细介绍一下汽车安全带的工作原理。
汽车安全带的主要成分包括安全带扣、安全带绷紧器、安全带杆和缠绕器等部件。
这些部件在紧急制动、碰撞等情况下，能够迅速起到保护作用。
安全带扣是安全带的重要部件之一。
当乘客坐上车时，需要将安全带扣插入到车厢内的安全带插槽中。
安全带扣通常由金属制成，在发生碰撞时能够承受巨大的拉力，保证安全带不会松脱，为乘客提供有效的保护。
安全带绷紧器也是安全带工作原理中不可或缺的组成部分。
在碰撞发生时，安全带绷紧器会迅速张开，并拉紧安全带，将乘客固定在座椅上，防止乘客受伤或被甩出车外。
这种设计可以有效地减少乘客在碰撞中的伤害程度，提高乘客的生存率。
安全带杆也是安全带的重要组成部分之一。
在发生碰撞时，安全带杆会迅速张开，并且通过可调节杆的设计，能够根据乘客的身高和体型进行灵活调整，确保安全带在碰撞中的最佳保护效果。
汽车安全带中的缠绕器也发挥着非常重要的作用。
碰撞发生时，缠绕器能够将安全带迅速缠绕在乘客身上，防止乘客在碰撞中产生剧烈摇晃，降低受伤风险。
除了这些主要部件外，汽车安全带还有许多其他细节部件共同协同作用，共同构成了汽车安全带的工作原理。
安全带预张力器、安全带收紧器等部件，都能在碰撞中发挥重要作用。
汽车安全带通过安全带扣、安全带绷紧器、安全带杆和缠绕器等部件的协同作用，能够在发生紧急制动、碰撞等情况下，迅速保护乘客的安全。
这些部件能够迅速启动，将乘客固定在座椅上，最大程度地减轻碰撞对乘客造成的伤害，确保乘客的生命安全。
安全带是汽车中不可或缺的安全防护装置，提醒每一位驾驶员和乘客都要始终系好安全带，做到安全驾驶。
安全带的拆装（奇瑞轿车）_汽车车身结构（第2版）_[共3页]
![安全带的拆装（奇瑞轿车）_汽车车身结构（第2版）_[共3页]](https://img.taocdn.com/s3/m/cf201700c1c708a1294a4418.png)
任务一 座椅与安全带拆装 211
图3-62 拆侧支杆和闩销
1—支承螺栓；2—左支架；3—右支架；4—支承螺母；5—闩销；6—螺母；7—碟形垫片
（4）拆侧支杆（见图3-62（a ））
① 松开支承螺栓1和支承螺母4，拉出中间支承座。
② 取下左、右支架。
（5）拆闩销（见图3-62（b ））
松开螺母6，卸下闩销，取下碟形垫片。
二、安全带的拆装（奇瑞轿车）
1．前座椅安全带
① 拆门槛压条，局部拆卸门洞密封胶条。
② 取下盖子，松开座椅安全带与B 柱间的固定螺栓。
③ 取下螺母，松开B 柱内衬的螺栓，拆B 柱上护板。
④ 松开B 柱底部衬板的两个固定螺钉，拆B 柱下护板。
⑤ 拆螺装饰盖松开座椅安全带与车地板间的固定螺栓，松开自动锁装置与B 柱间的固定螺栓。
⑥ 松开转向板的固定螺栓，下转向板。
拆座椅的安全带装置，此时注意防止带子拧在一起，因为固定螺栓已脱开，而带子是反卷在自动装置上的。
⑦ 松开锁与前座椅框间的固定螺栓，即可拆前座椅安全带锁。
安装步骤与拆卸相反，记住座椅安全带与自动转向装置间固定螺栓的力矩是40N·m ，左侧座椅安全带向右转180°，左侧座椅安全带向左转180°。
2．后座椅安全带
① 拆下顶部螺母装饰，松开座椅安全带与C 柱及后轮罩间的两个固定螺栓。
汽车安全带构造知识
汽车安全带构造知识一、卷收器。
卷收器是用于收卷、储存部分或全部织带，并在增加某些机构后起到某些特定作用的装置。
该装置使佩带者不必随时调节织带长度。
卷收器按其作用可以分为：无锁式卷收器、自锁式卷收器和紧急锁止式卷收器（ABC），目前应用最为广泛的是紧急锁止式卷收器。
紧急锁止式卷收器在汽车正常行驶时允许织带自由伸缩，但当汽车速度急剧变化时，其锁止机构锁止并保持安全带束紧力以约束乘员。
这种卷收器中装有惯性敏感元件和棘轮棘爪机构或中心锁止机构。
当汽车正常行驶时，卷收器借助卷簧的作用，既能使织带随使用者一、卷收器。
卷收器是用于收卷、储存部分或全部织带，并在增加某些机构后起到某些特定作用的装置。
该装置使佩带者不必随时调节织带长度。
卷收器按其作用可以分为：无锁式卷收器、自锁式卷收器和紧急锁止式卷收器（ABC），目前应用最为广泛的是紧急锁止式卷收器。
紧急锁止式卷收器在汽车正常行驶时允许织带自由伸缩，但当汽车速度急剧变化时，其锁止机构锁止并保持安全带束紧力以约束乘员。
这种卷收器中装有惯性敏感元件和棘轮棘爪机构或中心锁止机构。
当汽车正常行驶时，卷收器借助卷簧的作用，既能使织带随使用者身体的移动而自由伸缩，又不会使织带松弛。
但当紧急制动、碰撞或车辆行驶状态急剧变化时，卷收器内的敏感元件将驱动锁止机构锁住卷轴，使织带固定在某一个位置上，并承受使用者身体加给织带的载荷。
二、预紧器。
安全带预紧器能够在低强度碰撞而安全气囊未打开的情况下，保护乘员的头部；同时由于它能很好地消除在碰撞开始时织带与乘员之间的松弛量，故能使乘员与车体之间的相对运动减小，从而对乘员的胸、腹部起到很好的保护作用。
三、限荷器。
限荷器（<3/60 G .*4*,0/）可以改善安全带的能量吸收特性，对乘员施加比较均匀的约束力，从而降低使用安全带所造成的不适感。
当然，这必然会增加碰撞事故中乘员向前的移动量，所以保证该装置有效性的前提是与安全气囊协同作用，确保乘员不会因过大的前移量而与汽车的内饰件发生硬接触。
汽车安全带动态锁舌工作原理
汽车安全带与动态锁舌工作原理1. 汽车安全带的作用和结构汽车安全带是一种用于乘车者保护的安全装置，主要作用是在发生交通事故时，通过将乘客紧密固定在座位上，有效减少乘客的运动惯性，防止碰撞或被抛出车外，从而减少伤害或死亡的风险。
汽车安全带通常由带体、固定装置以及锁舌等组成。
带体一般由高强度、耐磨损的材料（如聚酯纤维）制成，通过连接装置固定在座椅上。
固定装置通常包括扣合装置和调节装置，用于安装和调节安全带的固定位置和松紧度。
而锁舌则是安全带的核心组成部分。
2. 动态锁舌的作用和结构动态锁舌是指一种能够与安全带底部的扣合装置配合使用的装置，用于控制安全带的伸缩和固定状态。
动态锁舌通常由外壳、锁块、弹簧和锁爪等部分构成。
外壳是锁舌的外部包裹物，通常由塑料材料制成，具有一定的硬度和韧性，能够有效保护内部机构免受外部冲击和物质侵蚀。
锁块是动态锁舌的内部核心，由金属材料制成，具有一定的强度和耐磨性。
锁块的形状和尺寸与座椅上的扣合装置相匹配，以确保在安全带插入扣合装置时能够正确卡槽和锁定。
弹簧用于锁舌的伸缩控制，能够保证安全带的自由伸长和紧缩。
弹簧的硬度和弹性系数要经过合理设计，既要能够提供足够的拉力，使安全带能够紧固在座椅上，又要确保在发生碰撞时能够提供一定的缓冲和伸长。
锁爪是动态锁舌的关键部分，其结构和材质决定了安全带是否能够有效锁定。
锁爪通常由锁齿、锁片和释放装置组成。
锁齿用于与座椅上的扣合装置卡槽形成磨擦力，以提供牢固的锁定。
锁片则用于释放装置的控制，当需要解除安全带锁定时，可以通过按压或拉动释放装置，使锁片离开锁齿，实现安全带的自由伸缩。
3. 汽车安全带动态锁舌的工作原理汽车安全带动态锁舌的工作原理主要包括两个过程：插入与锁定、释放与回收。
插入与锁定当乘客坐到车上并将安全带插入扣合装置时，动态锁舌开始工作。
在插入过程中，安全带的带体与动态锁舌的锁口接触，而锁口下方的锁齿被安全带带体卡入，并通过磨擦力保持紧密。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拆解汽车安全带，图解内部结构原理
汽车安全带总成，由于气囊引爆，安全带也不能使用安全带还很新基本上看不出使用痕迹
多角度拍照好好看看安全带
安全带还是可以二次利用的制作马扎很好的选择
安全带上面标识可惜都是外文不懂不过拆后我知道了是警告的意思
拆开蓝色上盖奉劝大家安全带没有归位的时候千万不要打开这个是有很大危险的。
蓝盖下面是螺旋弹簧我想很多拆过闹表的同学都是这个弹簧的厉害吧
螺旋弹簧特写当时幸亏开盖没有对着自己也没有看弹簧足足蹦出一米多远弹到墙上啊
弹簧卡座固定弹簧安装在中轴上面
继续拆蓝色上盖下面的底座就是一个盖子没有任何作用
安全带螺旋弹簧示意图螺旋弹簧主要作用就是旋转卷轴让安全带保持紧绷
继续拆解拆解安全带锁定装置拆开这个上盖就可以看见锁定装置结构了
拆开上盖的样子看上去还是很复杂的
锁定装置复位方式采取弹簧复位
复位弹簧特写
锁止方式特写
锁定系统结构图设计原理就是汽车突然停止时惯性会导致摆锤向前摆动导致摆锤另一端的棘爪固定在卷轴上的一个带齿棘轮上从而使齿轮无法逆时针旋转同时也让相连的卷轴也无法旋转当撞击后再次松开安全带时齿轮会顺时针旋转并与棘轮分开恢复正常
锁定机构上盖特写
摆锤特写
摆锤特写
摆锤特写
摆锤上棘爪特写
拆开锁定机构上盖后的样子看样子有些像离合器呢
拆下的中间摆动物
摆动物背面特写中间有钢丝
拆下摆动物后的锁定机构
不知道什么作用的固定物
取下固定物的锁定机构
锁定机构特写
继续拆拆下上面垫片
最好拆剩下的光秃秃的锁定机构
安全带爆炸锁定结构引爆接头特写
锁定机构中部
锁定机构尾部
已经锁定的样子
已经锁定的样子
锁定机构结构图锁定机构引爆时压力会推动锁定齿向上运动以此来卡死旋转卷收器锁定安全带位置。
