话说金刚石磨具
金刚石砂轮成型模具设计
金刚石砂轮成型模具设计金刚石砂轮是一种利用金刚石颗粒作为磨料的砂轮，具有硬度高、抗磨损性强、使用寿命长等特点。
金刚石砂轮广泛应用于各种金属和非金属材料的高精度切割和磨削加工中。
而金刚石砂轮的成型模具设计，对于金刚石砂轮的质量和加工效果起到至关重要的作用。
以下是金刚石砂轮成型模具设计的详细步骤：1.成型模具材料的选择：成型模具通常使用高硬度、高强度的工具钢或硬质合金制作。
模具材料的选择应根据具体的生产条件、成本和模具的使用寿命等方面进行考虑。
2.模具的结构设计：模具的结构设计是成功设计金刚石砂轮成型模具的关键。
模具应包括模具座、模具芯和模具盖等部分。
模具座用于支撑砂轮，保证砂轮的形状和尺寸的稳定性；模具芯用于形成砂轮的内部轮廓，决定了砂轮的孔径和孔型；模具盖用于覆盖在模具芯上，保护模具芯免受外部损伤。
3.模具的尺寸设计：模具的尺寸设计应根据所需的砂轮尺寸和形状进行。
尺寸设计包括模具座的直径、模具芯的直径和高度以及模具盖的尺寸等。
模具的尺寸应尽量接近所需的砂轮尺寸，以确保最终成型的砂轮的形状和尺寸符合要求。
4.模具的表面处理：模具的表面处理是提高金刚石砂轮成型模具寿命和砂轮加工质量的重要措施。
一般来说，模具的表面应进行硬化处理，以增加模具的硬度和耐磨性，减少砂轮与模具之间的磨损。
5.模具的加工工艺：模具加工工艺主要包括切割、钻孔、螺纹加工、磨削和打磨等步骤。
模具的加工过程应严格按照设计要求进行，以确保最终成型的模具能够满足砂轮生产的需要。
6.模具的安装和调试：模具的安装和调试是金刚石砂轮成型模具设计的最后一步。
在安装时，应注意将模具芯正确地安装到模具座上，并调整模具盖的位置和紧固度。
然后，通过试制砂轮，检验成型效果和砂轮的质量。
总之，金刚石砂轮成型模具设计是一项复杂的任务，需要综合考虑材料性能、结构设计、尺寸设计、表面处理、加工工艺等多个因素。
只有合理设计和制造出适用的成型模具，才能保证金刚石砂轮的质量和加工效果。
金刚石拉丝模具
金刚石拉丝模具不锈钢线材及电缆行业生产的重要工具，尤其在细线及微丝方面应用极为广泛。
但因为其价格很贵，生产成本较高，如何有效提高金刚石拉丝模具的使用寿命是线材生产行业的一大重要课题。
金刚石拉丝模具是不锈钢线材及电缆行业生产的重要工具，尤其在细线及微丝方面应用极为广泛。
但因为其价格很贵，生产成本较高，如何有效提高金刚石拉丝模具的使用寿命是线材生产行业的一大重要课题。
1 金刚石拉丝模具简介金刚石拉丝模具有两种，一种是天然金刚石模具，天然金刚石具有硬度高、耐磨性好的特点，拉制的线材表面光洁度很高，由于天然金刚石在结构上具有各向异性,导致其硬度也呈各向异性,使模孔的磨损不均匀,制品不圆整，加之价格昂贵、稀少，一般用作表面质量要求高的细线拉线模或成品拉线模;另一种是造聚晶金刚石模具，人造聚晶金刚石是无定向的多晶体。
它具有硬度高，耐磨性好，抗冲击能力强的优点。
在硬度上不存在各向异性，磨损均匀，模具使用寿命，适用于高速拉拔。
由于产聚晶模坯存在晶粒粗大、抛光性能差等质量问题，目前国内厂家多使用聚晶模作过渡模，而不用作成品模。
但随着聚晶模内在质量和加工水平的提高，有取代昂贵的天然金刚石作成品模使用的趋势。
2 金刚石拉丝模具的磨损原因分析2.1 拉丝模自身加工质量因素导致模具磨损(1)金刚石模坯与模具钢套镶嵌不对称，烧结的硬质合金钢套分布不均匀或有空隙，都容易导致在拉拔线材过程中产生U形裂痕;(2)金刚石模坯在激光打孔过程中，烧结痕迹清理不干净或受热不均匀会导致金刚石层内金属触媒、结合剂等聚成一堆，样容易导致在拉丝过程中模具出现凹坑;(3)模具孔型设计不合理，入口润滑区开口过小、定型区过长，会导致润滑不畅，致使模具磨损甚至碎裂。
2.2 拉丝过程中使用不当因素导致模具磨损(1)拉丝面缩率过大，导致模具产生裂痕或破碎。
裂痕或断裂纹绝大部分是内应力释放所产生。
在任何物料结构中，存在内应力是必然的，拉拔线材时产生的内应力本来可以增强金刚石微晶结构，但当拉丝面缩率过大、无法及时润滑从而温升过高就会导致金刚石模具表明部分物料被移走，微晶结构所承受的应力就大大增加，使其更容易产生裂痕或破碎。

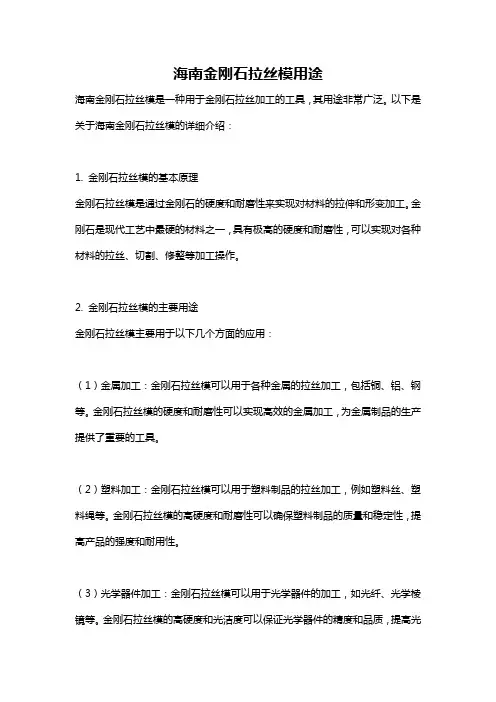

海南金刚石拉丝模用途
海南金刚石拉丝模用途海南金刚石拉丝模是一种用于金刚石拉丝加工的工具，其用途非常广泛。
以下是关于海南金刚石拉丝模的详细介绍：1. 金刚石拉丝模的基本原理金刚石拉丝模是通过金刚石的硬度和耐磨性来实现对材料的拉伸和形变加工。
金刚石是现代工艺中最硬的材料之一，具有极高的硬度和耐磨性，可以实现对各种材料的拉丝、切割、修整等加工操作。
2. 金刚石拉丝模的主要用途金刚石拉丝模主要用于以下几个方面的应用：（1）金属加工：金刚石拉丝模可以用于各种金属的拉丝加工，包括铜、铝、钢等。
金刚石拉丝模的硬度和耐磨性可以实现高效的金属加工，为金属制品的生产提供了重要的工具。
（2）塑料加工：金刚石拉丝模可以用于塑料制品的拉丝加工，例如塑料丝、塑料绳等。
金刚石拉丝模的高硬度和耐磨性可以确保塑料制品的质量和稳定性，提高产品的强度和耐用性。
（3）光学器件加工：金刚石拉丝模可以用于光学器件的加工，如光纤、光学棱镜等。
金刚石拉丝模的高硬度和光洁度可以保证光学器件的精度和品质，提高光学设备的性能和稳定性。
（4）电子器件加工：金刚石拉丝模可以用于电子器件的加工，如导线、连接器等。
金刚石拉丝模的高硬度和导电性可以实现电子器件的高精度加工，提高电子产品的性能和可靠性。
（5）医疗器械加工：金刚石拉丝模可以用于医疗器械的加工，如针管、针尖等。
金刚石拉丝模的高硬度和耐腐蚀性可以确保医疗器械的卫生和安全性，提高医疗产品的质量和可靠性。
3. 金刚石拉丝模的性能要求金刚石拉丝模在使用过程中需要具备一定的性能要求，以确保其正常运行和长期使用。
（1）硬度：金刚石拉丝模需要具备较高的硬度，可以承受复杂的加工环境和高强度的材料拉伸。
金刚石的硬度非常高，可以达到菱金刚石的10级以上，因此非常适合用于金刚石拉丝模的制造。
（2）耐磨性：金刚石拉丝模需要具备较高的耐磨性，可以长时间地进行加工操作而不会磨损。
金刚石的耐磨性非常好，可以在高速高温的加工环境中保持良好的工作状态。
金刚石磨头制备工艺和方法
金刚石磨头制备工艺和方法金刚石磨头是一种常见的工业磨具，具有高硬度、高强度、高耐磨性、高热稳定性等优点，在材料加工、精密加工、电子零部件加工等领域有着广泛的应用。
本文主要介绍金刚石磨头的制备工艺和方法。
1. 金刚石磨头材料的选取金刚石磨头的制备需要选取高纯度、高质量的金刚石颗粒作为原料。
目前市面上的金刚石材料主要有天然金刚石和合成金刚石两种，其中以合成金刚石为主要材料。
合成金刚石由高温高压合成，具有较高的纯度和均匀的颗粒分布，可以制备出质量较高的金刚石磨头。
2. 金刚石磨头制备工艺金刚石磨头的制备主要包括金刚石颗粒的加工、成型、烧结等过程。
(1) 金刚石颗粒的加工根据不同的工艺要求，金刚石颗粒需要进行不同的加工处理，如清洗、筛分、分级等。
其中，清洗是将原始粉末中的杂质和氧化物去除，保证金刚石颗粒的纯度和质量。
筛分则是根据颗粒大小的不同，将颗粒进行分级，以便后续的成型。
(2) 成型成型是将金刚石颗粒按照工艺要求进行成形，一般采用压制或注射成型的方式。
其中，压制成型是将金刚石颗粒放入压力机中进行压制，形成所需的磨头形状。
注射成型则是将金刚石颗粒与粘结剂混合后，注入成型模具中进行成型。
(3) 烧结烧结是将成型后的金刚石磨头在高温高压下进行烧结处理，使其形成致密的结构和高硬度。
这个过程需要注意温度和时间的控制，以避免磨头的变形和质量下降。
3. 金刚石磨头制备方法目前，金刚石磨头的制备方法主要包括烧结法、电火花加工法、光刻法等。
其中，烧结法是目前应用最广泛的一种制备方法，拥有较高的生产效率和制品质量。
电火花加工法和光刻法则主要应用于小尺寸、高精度的金刚石磨头制备。
总之，金刚石磨头的制备是一个复杂的工艺过程，需要选取高质量的金刚石材料，掌握合适的加工和成型方法，严格控制烧结条件和工艺参数。
只有如此，才能制备出质量稳定、性能优良的金刚石磨头。
对目前金刚石磨具钎焊工艺分析
对目前金刚石磨具钎焊工艺分析金刚石磨具是一种高硬度、高强度的耐磨材料，具有优异的耐磨性、高热稳定性和化学稳定性，并且可以耐受极高的压力。
这使得金刚石磨具的应用范围非常广泛，如在磨削、修整、切割、打磨等领域都得到了广泛的应用。
金刚石磨具作为一种高精密度机械零部件，制作工艺对其品质和性能影响非常显著。
本文将对目前金刚石磨具钎焊工艺进行分析。
一、金刚石磨具钎焊概述金刚石磨具的加工采用的主要是钻头钻孔加工以及钎焊技术的应用。
传统的金刚石磨具的制作方法即是采用焊接技术，将金刚石和金属基体通过焊接的方法连接在一起。
在目前的金刚石磨具钎焊过程中，常用的金属基体包括钨、钼、钛、铜、铝等。
而金刚石多采用人造金刚石和天然金刚石。
钎焊工艺流程如下：1. 材料准备：金刚石、金属基体、钎料、流动剂。
2. 加热：将金属基体加热到钎料的熔点，使其熔化。
3. 布料：在金属基体上涂布流动剂，并将金刚石放置在其上。
4. 钎接：将熔化的钎料浸入流动剂中，形成钎接液，液体通过表面张力作用将金属基体和金刚石牢牢钎接在一起。
5. 冷却：冷却工件，使其形成坚固的结合。
二、不同金属基体对钎焊影响分析钎焊金刚石磨具时，不同金属基体的选择对钎接质量和加工性能都有很大的影响。
常见的金属基体有铜、铁、钨和钼。
1. 铜基体：铜基体钎焊早期应用非常广泛，其密度小，导热性好，热膨胀系数小，因此容易焊接，并且金刚石与铜的密合性很好，但其软度较高，难以满足高精度和高要求的应用。
2. 铁基体：铁基体钎焊容易，但其承受高负荷时容易发生变形，且铁基体可能难以与金刚石粘合，需要采用表面处理技术。
3. 钨基体：钨基体的加工精度和硬度非常高，其粘合能力较好，但密度大、抗腐蚀能力较差。
4. 钼基体：钼基体钎接效果最好，其具有高硬度、高强度、稳定性好、高耐腐蚀性和高温特性优点。
钼基体的金刚石磨具在应用中得到了广泛认可。
三、钎焊工艺常见问题及解决思路1. 粘接层脱落问题：在钎接过程中，粘接层的质量对工作效果有着决定性影响。

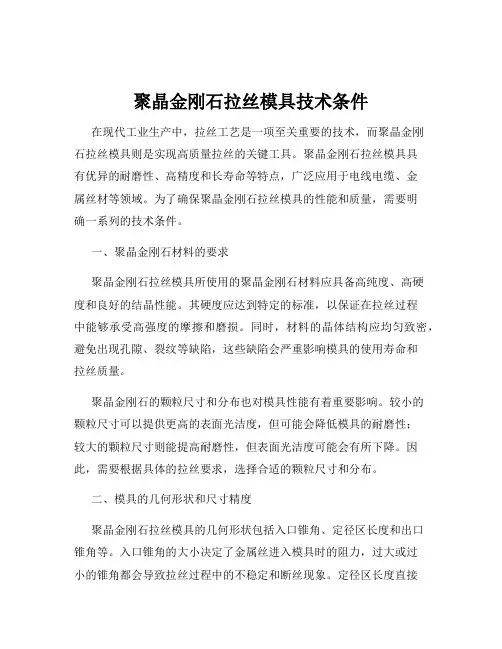

聚晶金刚石拉丝模具技术条件
聚晶金刚石拉丝模具技术条件在现代工业生产中，拉丝工艺是一项至关重要的技术，而聚晶金刚石拉丝模具则是实现高质量拉丝的关键工具。
聚晶金刚石拉丝模具具有优异的耐磨性、高精度和长寿命等特点，广泛应用于电线电缆、金属丝材等领域。
为了确保聚晶金刚石拉丝模具的性能和质量，需要明确一系列的技术条件。
一、聚晶金刚石材料的要求聚晶金刚石拉丝模具所使用的聚晶金刚石材料应具备高纯度、高硬度和良好的结晶性能。
其硬度应达到特定的标准，以保证在拉丝过程中能够承受高强度的摩擦和磨损。
同时，材料的晶体结构应均匀致密，避免出现孔隙、裂纹等缺陷，这些缺陷会严重影响模具的使用寿命和拉丝质量。
聚晶金刚石的颗粒尺寸和分布也对模具性能有着重要影响。
较小的颗粒尺寸可以提供更高的表面光洁度，但可能会降低模具的耐磨性；较大的颗粒尺寸则能提高耐磨性，但表面光洁度可能会有所下降。
因此，需要根据具体的拉丝要求，选择合适的颗粒尺寸和分布。
二、模具的几何形状和尺寸精度聚晶金刚石拉丝模具的几何形状包括入口锥角、定径区长度和出口锥角等。
入口锥角的大小决定了金属丝进入模具时的阻力，过大或过小的锥角都会导致拉丝过程中的不稳定和断丝现象。
定径区长度直接影响拉丝的精度和表面质量，一般来说，较长的定径区能够提供更好的尺寸控制和表面光洁度。
出口锥角则有助于减少金属丝在离开模具时的摩擦力，防止划伤和变形。
模具的尺寸精度是保证拉丝质量的关键因素之一。
模具的内径尺寸应严格控制在规定的公差范围内，通常要求达到微米级的精度。
任何尺寸偏差都可能导致拉丝后的金属丝直径不均匀、表面粗糙等问题。
三、表面光洁度和粗糙度聚晶金刚石拉丝模具的表面光洁度直接影响拉丝后的金属丝表面质量。
模具表面应经过精细的研磨和抛光处理，使其表面粗糙度达到极低的水平。
一般来说，表面粗糙度 Ra 值应小于 005 微米，以确保金属丝在拉丝过程中能够获得光滑的表面，减少摩擦和磨损。
为了达到良好的表面光洁度，需要采用先进的加工工艺和设备，如激光加工、电火花加工等，并结合精细的研磨和抛光技术。
金刚石涂层拉拔模具制备、性能与优化
金刚石涂层拉拔模具制备、性能与优化2金属线材行业是我国的主要传统产业，拉拔模具是金属线材生产企业重要的易消耗品，拉拨模具的性能决定了金属线材的质量、生产效率和生产成本。
硬质合金表面添加金刚石涂层可增强工具的耐磨性能，使其使用寿命大幅提高。
应用化学气相沉积技术可实现在形状复杂工具上直接沉积金刚石膜，且成本低廉，易于实现批量生产，市场前景极佳。
金属(尤其是硬金属及合金)的拉拨要求拉丝模孔表面具有高硬度、高耐磨性，以满足金属制品的尺寸精度和光洁度，并提高拉丝模的工作寿命。
在传统拉丝模行业，硬质合金模具以其成本较低而得到广泛应用。
但该模具易磨损，工作寿命较短，难以适应高速拉拔的发展趋势。
金刚石涂层拉拔模具则以其优异的机械和摩擦学特性被逐渐应用于金属线材及管材的高速拉拨领域。
1.制备与性能目前，线材行业所用的模具主要为硬质合金模具和聚晶金刚石模具两大类。
硬质合金模具寿命短，易粘料，生产效率低; 聚晶金刚石模具价格高，制作较大尺寸模具和异形模具非常困难，且韧性较差。
应用CVD金刚石涂层技术，制成金刚石涂层拉拨模具，克服硬质合金拉拔模具不耐磨和聚晶金刚石拉拔模具韧性较差的缺点，成为新一代拉拔模具。
本文拟用热丝法制作金刚石涂层拉拔模具，用于气体保护焊丝和不锈钢丝拉拔，并检测其使用性能，对其失效方式进行分析。
金刚石涂层拉丝模具在金属制品生产厂家生产线进行实际使用性能测试，以拉制合格丝材的模具使用寿命和丝材的尺寸稳定性为主要指标。
(1)焊接丝材料拉拨金刚石涂层拉拔模具用于气体保护焊丝拉拔，其性能特点如表1所示。
从表1中可以看出，金刚石涂层拉拔模具的使用寿命远超过硬质合金模具，且单产拉拔丝材量达到1000t，同规格的硬质合金模具单次拉丝材量仅为20—40t。
另外，丝材生产效率也有一定提高，废品率降低。
金刚石涂层拉丝模具用于镀铜焊丝拉拔同样使用寿命高，单只规格为模具在测试中可拉制丝材量超过50t，是同规格硬质合金模具的50倍。
名词解释金刚石模具的硬度
名词解释金刚石模具的硬度金刚石模具是一种用于制造各种产品的工具，其硬度是其最显著的特征之一。
硬度是指物体抵抗外力压入或划伤的能力。
对于金刚石模具来说，其硬度非常高，使其能够耐受极端的压力和磨损，从而在制造业中发挥重要作用。
金刚石是一种非常坚硬的天然物质，由碳元素形成。
其晶体结构的排列使得金刚石成为地球上最硬的物质之一。
因此，金刚石模具由金刚石制成，并在制造细节和精度方面发挥着重要的作用。
金刚石模具的硬度使得它在制造行业中具有广泛的应用。
首先，它被广泛用于金属加工工艺中。
在铣削、切割和打磨等工艺中，金刚石模具能够轻松应对高速旋转和剧烈压力下的工作要求，保持高精度和长寿命。
其次，金刚石模具在陶瓷和玻璃制造中也扮演着重要角色。
由于陶瓷和玻璃材料的脆性和高硬度，传统的工具难以满足其特殊要求。
金刚石模具的硬度使其能够在高温和高压环境下处理这些材料，确保精度和成品质量。
除此之外，金刚石模具还可以在塑料和橡胶模具制造中发挥重要作用。
塑料和橡胶材料通常需要高压和高温下的成型过程，传统模具往往难以满足这些要求。
金刚石模具的硬度能够抵御这些极端条件，确保产品形状和尺寸的准确性。
金刚石模具的硬度不仅保证了其在工业生产中的长寿命，而且还提供了更高的生产效率。
由于其硬度，金刚石模具能够经受住长时间的使用和高频次操作，减少了工具更换和维护所需的时间和成本。
这对于提高生产效率和降低生产成本非常重要。
然而，金刚石模具也存在一些挑战和限制。
首先，由于金刚石模具的硬度非常高，它们的制造成本也很高。
金刚石是一种稀有资源，加之其制造过程复杂，使得金刚石模具相对昂贵。
其次，金刚石模具在制造过程中需要高温和高压条件，这对生产设备和操作人员提出了额外的要求。
因此，金刚石模具通常是专业制造和使用的。
总结起来，金刚石模具的硬度使其成为制造业中不可或缺的工具之一。
其在金属加工、陶瓷和玻璃制造、塑料和橡胶模具制造中发挥着重要作用。
虽然金刚石模具的制造成本较高，并且对生产设备和操作人员提出了额外要求，但其高硬度保证了长寿命、高生产效率和成品质量的优势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
话说金刚石磨具
金刚石是超硬材料的一种，另一种是立方氮化硼。
两种超硬材料经过一系列加工和处理工序可制成各类工具以及直接用它们制成各类功能器件，统称为超硬材料制品。
这里重点说说其中的一种—金刚石磨具。
金刚石可分为天然以及人造两种。
它是最硬的物质，而且对光的折射能力最强，因此大粒的天然金刚石早成了“宝石之王”。
金刚石还具有强度、导热率、声速为已知材料中最高，滑动摩擦系数较小，化学稳定性，疏水性，热稳定性以及石墨化现象等优良特性，使得金刚石可制成多种用途的工具。
主要由以下几类：锯切工具、钻进工具、超硬刀具、修整工具和拉丝模。
以金刚石磨料为原料，分别用金属粉、树脂粉、陶瓷或电镀金属作结合剂，制成的中央有通孔的圆形固结磨具称作金刚石砂轮。
金刚石砂轮结构一般由工作层、基体、过渡层三部分组成。
工作层又称金刚石层，由磨料、结合剂和填料组成，是砂轮的工作部分。
过渡层又称非金刚石层，由结合剂、金属粉和填料组成，是将金刚石层牢固地连接在基体上的部分。
基体，用于承接磨料层，并在使用时用法兰盘牢固地夹持在磨床主轴上。
一般金属结合剂制品选用钢材、合金钢粉作基体；树脂结合剂选用铝合金、电木作基体。
由铝、钢或电木加工而成，起支承工作层和装卡磨具的作用。
砂轮成型质量的好坏和使用精度的高低都与基体有很大关系。
金刚石磨头是一种石材、瓷质材料等非金属材料的磨削工具，特别是涉及一种以金刚石合金为磨体的磨削工具，它包括基体和数个磨体，其中数个磨体间隙地固定在基体中，在磨头的磨削面上磨体也呈间隙设置，其中，基体最好是由具有一定韧性的粘接材料制成，磨体最好由金刚石合金材料制成，本实用新型具有磨削性能高，制造简单且成本低，磨削加工质量高并能够适用于大规模磨削加工的特点。
柔性金刚石研磨制品是用人造金刚石、立方氮化硼为原料和全新的工艺方法研发制造的新型涂附磨具，它具备了传统涂附磨具和超硬磨具的双重优势。
柔性超硬磨料制品包括：砂带、砂套、砂盘、砂页、海绵手擦等多种形式。
柔性金刚石、立方氮化硼制品广泛应用于研磨、抛光石材、玻璃、陶瓷、合成材料、硬质合金、有色金属及铁基合金等硬质材料。
由于超硬磨料拥有硬度高、单颗抗压强度高等性能，因此具有磨削效率高、磨削温度低、工件表面质量好、磨削性能稳定等优点。
金刚石砂带已经证实在汽车玻璃及高档玻璃上使用性价比非常好，它比传统金刚石砂轮拥有更好的磨削力，吻和力，更好的排屑和散热功能。
金刚石锯切工具主要是指各类金刚石切割锯片，包括圆锯片、排锯、带锯、绳锯等。
主要用于切割大理石、花岗岩和混凝土等非金属材料。
钻进工具主要包括人造金刚石地质钻头、油（气）井钻头、工程薄壁钻头，分别用于地质勘探、油（气）勘探与开采及。
各类建筑物钻孔。
在人造金刚石的工业应用中，地质钻头是最
主要的制品之一。
钻头的类型大致可以分为：取芯钻头；全断面钻进钻头；工程钻头等。
其
中应用最广泛的是地质勘探取芯钻头，这种钻头又可以分为孕镶钻头和表镶钻头，其制造方
法有热压法、浸渍法和冷压烧结法、电镀法。
