GEV变压器呼吸器的工作原理和运行(石雷)
主变压器呼吸器更换及运行维护
主变压器呼吸器更换及运行维护摘要：文章主要是分析了呼吸器的工作原理，在此基础上讲解了呼吸器运行维护中存在的问题，提出了可行性的解决方案，望可以为有关人员提供到一定的参考和帮助。
关键字：主变压器；呼吸器；设备更换；运行维护；电力系统；电力设备1前言变压器是电力系统中重要的组成部分，其的运行情况会影响到用电地区的供电情况。
呼吸器是大中型变压器中重要的设备，在变压器的储油柜和外界互换气体的过程中，呼吸器能够起到干燥的作用。
为此文章对主变压器呼吸器更换及运行维护展开了研究和探讨。
2呼吸器的工作原理在主变压器中，呼吸器是一种玻璃容器，主要是对变压器和外界的气体进行交换的时候起到过滤和干燥的作用。
呼吸器的内部装有一些吸湿剂，用来干燥外界的气体。
在呼吸器上还设置了一个储油柜，储油柜内装有的油是保证变压器工作的原料。
空气在进入变压器之前，应该先进行过滤，将灰尘过滤掉，然后通过硅胶将气体中的水分去除，保证进入变压器的空气是干燥清洁的。
在呼吸器的内部，最上层是安装法兰和上封头，下面有一个胶垫和玻璃筒，玻璃筒内部就是吸附材料，吸附材料的下面是一个胶垫，再下面就是下封头和油盒。
因此主变压器的呼吸器就是一个过滤和干燥空气的设备。
在呼吸器内，装有的硅胶主要为白色硅胶和变色硅胶。
按照呼吸器的不同功能来进行划分，可以将呼吸器分为双呼吸呼吸器和单呼吸呼吸器。
在变电站中，应该按照变电站的实际需求来制定呼吸器。
变压器在运行的过程中，油温会升高，此时油的体积会膨胀，油箱中的油量就会变多，多余的油量可以进入到储油柜的油室中。
油进入储油柜中，油室的体积也随之增大，油室内的气体就会通过排挤而进入到呼吸器内部。
当油箱的温度下降的时候，整个过程刚好相反，油的体积减少，油室的油会进入到油箱，大气经过呼吸器进入到气室中。
如果变压器的呼吸器发生故障的时候，呼吸器的内部硅胶就会发生潮解，这样呼吸器的作用就不能发挥，不能对进入变压器的气体进行过滤和净化。
变压器呼吸器作用
变压器呼吸器作用
变压器呼吸器也叫变压器吸湿器，或变压器硅胶罐，变压器干燥剂，其作用为吸附空气中进入油枕胶袋、隔膜中的潮气，清除和干燥由于变压器油温的变化而进入变压器（或互感器）储油柜的空气中的杂物和潮气，以免变压器受潮，以保证变压器油的绝缘强度。
当变压器受热膨胀时，呼出变压器内部多余的空气；当变压器油温降低收缩时，吸入外部空气。
当吸入外部空气时，储油盒里的变压器油过滤外部空气，然后硅胶将没有过滤去的水份汲取，使变压器内的变压器油不受外部空气中水份的侵入，使其水份含量始终在标准以内。
变压器油杯内盛放的变压器油起隔绝空气作用，油杯里侧在呼吸器底部通过一根轴心螺栓安装一个底部带孔的玻璃罩，当外界温度降低，油带动胶囊收缩，变压器油杯内的油被吸到里侧玻璃罩中，油位下降，当油杯内油面与玻璃罩底部油位持平常，如变压器油进一步收缩，将导油杯内油封面被破坏，空气则通过硅胶罐进入胶囊，这就是变压器胶囊在吸气；当呼气时，则空气通过压力作用，将油杯内侧玻璃罩中的油压倒与玻璃罩底部持平的位置，油杯与玻璃罩间油位上升，到压力稍大，空气则通过被破坏的油封面，排出到硅胶罐外，即变压器在呼气。
呼吸器是通过管路连接在油枕上，其内部装有干燥剂，如硅胶、氯化钙或氯化钴。
呼吸器一般安装在离地面1．5～2m的高度，以便于检查和维护。
由于变压器油体积随温度而变化，油枕要通过呼吸器发生排气和吸气作用，所以油枕内的绝缘油通过呼吸器与大气连通，内部干燥剂汲取空气中的水分和杂质，以保持油的质量。

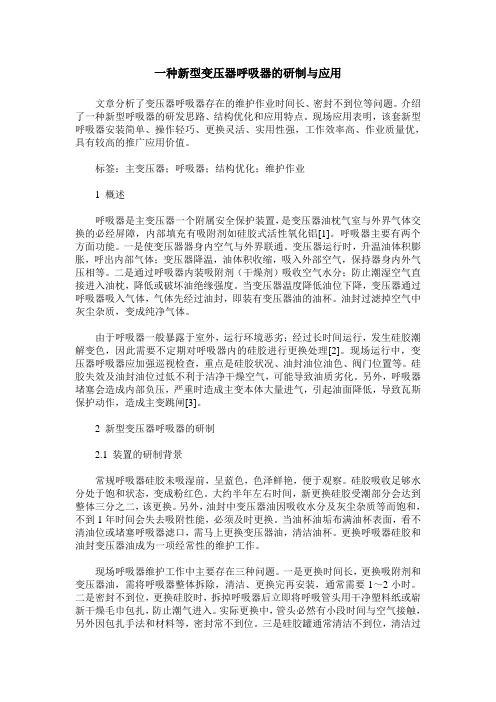

一种新型变压器呼吸器的研制与应用
一种新型变压器呼吸器的研制与应用文章分析了变压器呼吸器存在的维护作业时间长、密封不到位等问题。
介绍了一种新型呼吸器的研发思路、结构优化和应用特点。
现场应用表明，该套新型呼吸器安装简单、操作轻巧、更换灵活、实用性强，工作效率高、作业质量优，具有较高的推广应用价值。
标签：主变压器；呼吸器；结构优化；维护作业1 概述呼吸器是主变压器一个附属安全保护装置，是变压器油枕气室与外界气体交换的必经屏障，内部填充有吸附剂如硅胶式活性氧化铝[1]。
呼吸器主要有两个方面功能。
一是使变压器器身内空气与外界联通。
变压器运行时，升温油体积膨胀，呼出内部气体；变压器降温，油体积收缩，吸入外部空气，保持器身内外气压相等。
二是通过呼吸器内装吸附剂（干燥剂）吸收空气水分；防止潮湿空气直接进入油枕，降低或破坏油绝缘强度。
当变压器温度降低油位下降，变压器通过呼吸器吸入气体，气体先经过油封，即装有变压器油的油杯。
油封过滤掉空气中灰尘杂质，变成纯净气体。
由于呼吸器一般暴露于室外，运行环境恶劣；经过长时间运行，发生硅胶潮解变色，因此需要不定期对呼吸器内的硅胶进行更换处理[2]。
现场运行中，变压器呼吸器应加强巡视检查，重点是硅胶状况、油封油位油色、阀门位置等。
硅胶失效及油封油位过低不利于洁净干燥空气，可能导致油质劣化。
另外，呼吸器堵塞会造成内部负压，严重时造成主变本体大量进气，引起油面降低，导致瓦斯保护动作，造成主变跳闸[3]。
2 新型变压器呼吸器的研制2.1 装置的研制背景常规呼吸器硅胶未吸湿前，呈蓝色，色泽鲜艳，便于观察。
硅胶吸收足够水分处于饱和状态，变成粉红色。
大约半年左右时间，新更换硅胶受潮部分会达到整体三分之二，该更换。
另外，油封中变压器油因吸收水分及灰尘杂质等而饱和，不到1年时间会失去吸附性能，必须及时更换。
当油杯油垢布满油杯表面，看不清油位或堵塞呼吸器滤口，需马上更换变压器油，清洁油杯。
更换呼吸器硅胶和油封变压器油成为一项经常性的维护工作。
变压器呼吸器的安装与运行维护
变压器呼吸器的安装与运行维护变压器呼吸器是一种用于变压器油箱的通风装置，通过控制油箱内外压力差，达到使油箱内外空气流通的目的，有效保护变压器油品，延长变压器的使用寿命。
本文将介绍变压器呼吸器的安装与运行维护。
安装变压器呼吸器的安装位置应尽量选择在变压器油箱的高处，防止水汽进入油中，造成绝缘失效。
同时，安装时要考虑排水和维护的便利性，应该选择可以方便操作和排出积水的位置。
安装时应注意以下几点：选择合适的安装位置•变压器呼吸器应安装在变压器油箱盖的中央或前部，且应处于最高点。
•安装位置远离可能产生蒸汽或烟尘的地方，如化工厂、清漆室等。
•安装位置不宜遮挡或延长连接管路。
•安装位置应符合有关规定和标准，如DIN-42567标准等。
安装步骤安装变压器呼吸器需要进行以下步骤：1.对油箱进行清洗并检查是否有积水，如有应及时排干。
2.使用洁净的布或纸巾将油箱周围和呼吸器连接处擦拭干净。
3.将呼吸器的进气管和出气管分别连接到呼吸器的接口上。
4.将变压器呼吸器安装在油箱上，并确保呼吸器与油箱密封良好。
运行维护变压器呼吸器的运行维护是保证其正常工作的重要措施，以下是变压器呼吸器的运行维护要点：定期检查每隔一定时间对变压器呼吸器进行检查，包括以下内容：•检查进气孔和出气孔，确保畅通。
•检查呼吸器和油箱是否有油渍，如有应及时清理。
•检查呼吸器上的防护网是否完好。
维护和更换•适时更换呼吸器上的防护网。
•每隔一定时间更换变压器呼吸器上的过滤纸芯，通常更换周期为1年。
•定期更换呼吸器上的氧化铝层。
•检查变压器呼吸器是否有损坏或老化，如有应及时更换。
注意事项•使用原厂配件或同等性能替代品更换。
•在更换后应进行检查和漏测，以保证无泄漏。
•不得在呼吸器上加装任何其他装置。
•当变压器呼吸器处于运行状态时，不得随意拆卸或更换。
•如遇到故障或异常情况，应及时停机处理。
结论变压器呼吸器是变压器油箱的重要附件之一，通过保证油箱内外空气流通，保护变压器油品，延长变压器使用寿命。
变压器呼吸器硅胶
隔开，波纹管外部充满油。主变呼吸时，波纹管根据变 压器油的热胀冷缩，左右移动，调节波纹管内空气体积 的大小。呼吸器罐通过的空气并不与变压器油接触。通 过油位计进行判断。
判断方法：1、如果呼吸器硅胶上部有变压器油留下来，
有可能波纹管破裂。2、如果油位计下部（箭头所指）有 变压油出现，大致可判断波纹管破裂。
呼吸器的主要功能就是将变压器内部空气（或油）与外
部空气隔开。起这一功能的就是呼吸器油杯中的变压器 油。正常的油位会将内油杯与外油杯的空气隔开。如果 油杯内油位底于内油杯高度，则隔绝空气的作用就丧失 。如果确实是油杯内的油位低于内油杯，则应尽快补上 ，不需要退保护。如果不及时补上，呼吸器内的硅胶将 很快变色。
判断注意：因为变压器油枕在呼吸过程中，有可能出现
内油杯高于外油杯，或个油杯高于内油杯的情况，对于 此种情况就必须退保护。所以对于油位过低的情况要判 断准确。因此平时就一直强调要把油杯清洗干净。
变压器呼吸器安装注意事项：
呼吸器安装时，另一重要的注意事项就是避免油枕呼吸
通道被堵塞。这是非常危险的。因此要注意充装硅胶时 不得将硅胶粉末装入罐中，粉末很容易填补硅胶颗粒间 的缝隙，使呼吸通道被堵。因此更换安装完呼吸器硅胶 后，还需要观察油杯内油是否有冒泡，以示呼吸通道畅 通。
变压器呼吸器硅胶更换处理
国网厦门供电公司 变电运维室
1
变压器油枕结构原理图－胶囊式
空气
胶囊
有载 油枕
本体 油枕
浮球
油位计
往主变 本体
空气呼 吸示意
变压器油枕结构原理图－胶囊式
结构原理：主变本体油枕内由胶囊将变压器油和空气隔
开。主上呼吸器罐通过的空气并不与变压器油接 触。可以通过油位计进行判断。
GEV变压器呼吸器的工作原理和运行(石雷)
2、电子式呼吸器的工作原理
电子式的工作原理可分为三个阶段： 1、再循环冷冻阶段：这时控制盘的电流表 指向“FREEZE”位置,油枕油面以上的空 气通过热虹吸作用连续循环地流经呼吸 器，在呼吸器中空气被冷冻，其中空气 中的水份被凝结呈冻结态留在呼吸器内， 而干燥空气则返回到油枕，该阶段持续5 小时45分，之后便进入了它的除霜阶段。
3、空气交换过程：当油枕的油位降低时， 外面的空气就会通过呼吸器的通气口被 吸进来；当油枕油位上升时，油枕上的 空气就会通过通气口被排到大气中去。
四、运行检查
1、硅胶呼 吸器的巡视： 主要是检查 硅胶干燥剂 的颜色是蓝 色，如果发 现硅胶超过 1/2变色,应 写工作申请 更换。
2、电子式呼吸器的巡视
附：热虹吸原理
热循环运动被称为热虹吸效应，呼吸器 中空气被冷冻，密度变大，而油枕中的 空气较热，密度较小，由于温差的存在， 变压器中的空气不断流向呼吸器中被冷 冻，之后再从呼吸器的底部返回到油枕 内。 油枕和呼吸器之间的温差越大，空气在 两者之间的循环流动的速度越快。
DEFROST
FREEZE
电流表 报警电 源灯 跳闸灯
计数器 电源灯
实验按 钮
巡视要点：
1、检查两红灯（电源和故障电源灯亮），跳闸 灯灭； 2、记录计数器的读数，每六小时计数增加一次； 指针在“FREEZE”位置时，按下试验按钮，电 流表指针指向“DEFROST”位置显示除霜电流， 松开后计数器计数增加一次； 3、指针在“FREEZE”位置时，电流值为10－ 10.5A(主变)，7－7.5A(厂变)。 4、指针在“DEFROST”位置时，应隔15分钟后 再检查指针又指向“FREEZE”位置。
变压器呼吸器的安装与运行维护
变压器呼吸器的安装与运行维护变压器呼吸器是电力系统中的重要设备之一，它的主要作用是维持变压器内部的气体压力平衡，防止变压器内部产生过度内压或过度真空，从而保障变压器的正常运行。
在这篇文章中，我将介绍变压器呼吸器的安装、运行和维护。
一、变压器呼吸器的安装变压器呼吸器的安装一般分为两个步骤：首先是预备工作，然后是呼吸器的实际安装。
1. 预备工作预备工作包括以下几个方面：（1）选择合适的安装位置：呼吸器应该安装在变压器的顶部，同时需要具备防止呼吸器进水和暴露在阳光直射下的条件。
（2）检查呼吸器的外观和零部件：确保呼吸器没有损坏，零部件齐全，并且清洁干净。
（3）准备安装工具和材料：需要准备螺丝刀、扳手等基本工具，以及安装所需的螺栓、垫圈等材料。
（4）确保工作区域安全：在安装过程中，需要确保工作区域没有其他人员存在，以免发生意外。
2. 实际安装实际安装包括以下几个步骤：（1）固定支架：首先，使用螺栓和垫圈将呼吸器的支架固定在变压器的顶部。
注意，螺栓要紧固牢固，以确保呼吸器的固定稳定。
（2）连接管道：然后，将呼吸器的进、出气口与变压器的油箱连接起来。
一般情况下，进气口连接到变压器油箱的顶部，而出气口连接到变压器油箱的侧面。
（3）检查安装是否正确：在完成安装后，需要对呼吸器进行全面检查，确保安装正确，连接牢固。
二、变压器呼吸器的运行变压器呼吸器的运行主要包括两个方面：检查和维护。
1. 检查定期检查变压器呼吸器的工作状态非常重要，可以通过以下几个方面进行检查：（1）检查呼吸器的进气口和出气口：确保进气口、出气口没有堵塞，气流通畅。
（2）检查呼吸器的油封是否损坏：油封损坏会导致呼吸器内部的油气泄漏，需要及时更换。
（3）检查呼吸器的指示器：如果呼吸器配备了指示器，需要检查指示器是否工作正常，显示压力变化准确。
2. 维护变压器呼吸器的维护主要包括以下几个方面：（1）清洁呼吸器：定期清洁呼吸器的外表面，以防止灰尘和杂物堆积。
变压器呼吸器的工作原理及硅胶更换工作
变压器呼吸器的工作原理及硅胶更换工作变压器呼吸器的工作原理及硅胶更换工作引言：变压器呼吸器是变压器中非常重要的一个部件，它起到保护变压器内部绝缘油的作用，防止绝缘油受潮以及减少油中气体的含量。
本文将详细介绍变压器呼吸器的工作原理以及硅胶更换的工作。
一、变压器呼吸器的工作原理变压器呼吸器是由呼吸阀、密封阀、硅胶以及其他辅助部件组成的。
在正常工作状态下，变压器内部温度上升时，内部的绝缘油会膨胀产生气体，这时变压器呼吸器会自动打开，将产生的气体排到大气中，从而保持变压器内部气体的压力相对稳定。
当变压器内部温度下降时，由于内部气体收缩，变压器呼吸器会关闭，并防止大气中的湿空气进入变压器内部。
变压器呼吸器的工作原理可以通过以下几个步骤来描述：1. 当变压器内部温度升高，绝缘油膨胀产生气体。
2. 变压器呼吸器的呼吸阀打开，气体通过呼吸阀排放到大气中。
3. 当变压器内部温度下降，内部气体收缩。
4. 变压器呼吸器的密封阀关闭，防止大气中的湿空气进入变压器内部。
二、硅胶更换工作硅胶是变压器呼吸器中的一种重要的材料，它具有良好的密封性能和较强的耐高温特性。
然而，由于硅胶会随着时间的推移而老化，因此在使用一段时间后，可能需要对变压器呼吸器中的硅胶进行更换。
下面给出变压器呼吸器硅胶更换的工作步骤：1. 先将变压器呼吸器从变压器上卸下并放置在清洁的工作台上。
2. 用螺丝刀或其他合适的工具拆卸变压器呼吸器的上盖。
3. 将已经老化的硅胶取出并清除呼吸器的内部杂质。
4. 将新的硅胶放入变压器呼吸器内，确保其均匀覆盖整个呼吸器的密封面积。
5. 将变压器呼吸器的上盖固定好，确保紧密贴合。
6. 将变压器呼吸器安装回原位，并确保与变压器的连接牢固。
需要注意的是，在更换硅胶之前，应该先确保所选购的硅胶具有合适的尺寸和性能，以便能够完全覆盖变压器呼吸器的密封面积。
此外，在进行更换工作时，需要保持呼吸器内部的清洁，避免杂质进入。
结论：变压器呼吸器作为变压器中的重要组件，通过调节变压器内部的气体压力，起到保护和维护变压器的作用。
2024年变压器呼吸器的安装与运行维护(三篇)
2024年变压器呼吸器的安装与运行维护在参加变压器安装验收时, 常发现有呼吸器安装不规范的现象；在安全检查中, 也可以发现个别配电变压器呼吸器运行维护不正常的现象。
这些现象说明部分工作人员对变压器呼吸器的重要性认识不足, 对呼吸器安装、运行维护的方法和要求不清楚。
在此, 把呼吸器的功能、安装及运行维护方法做一介绍以供参考。
1.呼吸器的功能变压器的呼吸器有两个功能：一是使变压器器身内的空气通过呼吸器与外界空气相通, 保持器身内外气压相等。
防止高温天气或满负荷运行时变压器油因升温膨涨, 内部压力升高无法释放造成变压器喷油。
二是通过呼吸器内装的干燥剂吸收进入变压器内空气中的水分, 使变压器内绝缘油保持良好的电气性能, 防止潮湿空气直接进入变压器油枕内, 使变压器油受潮, 降低或破坏变压器的绝缘强度, 以致绕组烧毁。
2.呼吸器的安装为方便运输, 变压器出厂时呼吸器一般作为附件另放, 并不是已经组装好的。
因此在购置变压器时, 应先检查附件, 以保证配件齐全完整且配套。
安装时, 先卸掉变压器油枕下与呼吸器联接管上的密封挡板及密封垫, 换上密封圈后装上呼吸器；然后拧下呼吸器下部的盛油杯, 去掉下口密封垫, 在盛油杯中加入1/3容量合格的变压器油后再拧到呼吸器上即可。
如变压器在出厂时呼吸器已经装上, 则只需要安装工程竣工之前把呼吸器下盛油杯卸开, 去掉密封垫, 在盛油杯中加入1/3容量合格的变压器油再装上即可(不必装的过紧)。
3.呼吸器的运行维护(1)每年的计划检修中, 应对呼吸器下部盛油杯内的变压器油更换一次。
因为合格的变压器油具有很强的吸湿性, 空气进入呼吸器时先以盛油杯中的变压器油中过滤一次, 其中水气已基本被油吸收, 一般油杯中的油一年以后吸收水份的性能已达到饱和, 失去应有的功能了。
及时换油会使呼吸器内的干燥剂延长使用时间, 提高吸潮效果。
换油时应注意掌握盛油杯内加油的容量, 因为超过1/3时, 变压器内的压力变化会使油外溢或是进入干燥剂, 影响呼吸器的效果和变压器的整体外观；少于1/3时, 油面过低则起不到过滤吸潮作用。
变压器呼吸器的工作原理及更换硅胶讲解ppt课件
罗幸站变压器呼吸器图例参考
变压器呼吸器的工作原理
三、变压器呼吸器的重要性
• 变压器呼吸器的重要性：若与未经净化的空气 直接进入变压器油枕胶囊，吸入了空气中的杂 质和水分后，增大变压器的变压器油变质的可 能性。特别是110kV以上的变压器，其体积相对 要大、接触面也广，变压器油更易受潮。如果 呼吸器未安装或者长期没有更换，运行人员就 无法通过变压器油色的变化来判断变压器是否 受潮。
• 变压器油：是石油的一种分镏 产物，它的主要成分是烷烃, 环烷族饱和烃,芳香族不饱和 烃等化合物。俗称方棚油，浅 黄色透明液体，相对水密度为 0.895。
变压器油图例参考
呼吸器各部件讲解及判别何时更换
一、硅胶（吸附剂）
1. 硅胶干燥剂是一种高活性吸附材料，通常是用硅酸钠和硫酸反 应，并经老化、酸泡等一系列后处理过程而制得。
• #45变压器油，其凝固点的温度在-45摄氏度。基本上 在东北/西北/青藏等寒冷地区使用。
• #10变压器油，其凝固点的温度在-10摄氏度。其价格 比以上两种变压器油要低一些，在如南方亚热带地区 还有使用。
• 我局珠海供电局普遍所使用的是#25变压器油。
呼吸器各部件讲解及判别何时更换
五、判别硅胶与变压器油何时更换
（2）旋转安装呼吸器油杯，旋转到扭紧状态后，反方向旋转油杯一 圈半或者两圈，使得呼吸器和油杯不会太紧导致呼吸器和导管闭 塞，从而使变压器出现防爆膜破裂、漏油、进水、假油位现象。
左 图 为 倒
入 变 压
器
右 图 为 安
• （3）消弧作用：在油断路器和变压器的有载调压开关上，触 头切换时会产生电弧。由于变压器油导热性能好，且在电弧的 高温作用下能分解了大量气体，产生较大压力，从而提高了介 质的灭弧性能，使电弧很快熄灭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述
GEV系统的干燥呼吸器可分为两种：硅胶呼吸 器和电子式呼吸器。硅胶式的用于主变分接头 油枕，电子式的用于主变和厂变的油枕。它们 结构不同，但功能是相同的：当油枕中油位下 降时，外部空气先通过呼吸器被干燥后进入油 枕;当油枕中的油位上升时，空气通过呼吸器排 气管排放出去。呼吸器对进入油枕的空气进行 干燥，吸收空气中的水份，是防止变压器的油 被污染或受潮。
2
4
7
3 6 5 8
电子呼吸器结构图
三、工作原理
在机组正常运行时，外部环境温度的变 化，或者变压器运行工况发生改变都会 造成变压器油温的升高和降低，由于热 胀冷缩的原因，变压器内油的体积也相 应的发生变化。为使变压器内的压力不 发生变化，就要由呼吸器通过呼出和吸 入的空气来补偿这种变化。
1、硅胶呼吸器的工作原理
DEFROST
FREEZE
பைடு நூலகம்
电流表 报警电 源灯 跳闸灯
计数器 电源灯
实验按 钮
巡视要点：
1、检查两红灯（电源和故障电源灯亮），跳闸 灯灭； 2、记录计数器的读数，每六小时计数增加一次； 指针在“FREEZE”位置时，按下试验按钮，电 流表指针指向“DEFROST”位置显示除霜电流， 松开后计数器计数增加一次； 3、指针在“FREEZE”位置时，电流值为10－ 10.5A(主变)，7－7.5A(厂变)。 4、指针在“DEFROST”位置时，应隔15分钟后 再检查指针又指向“FREEZE”位置。
2、再循环除霜阶段：这时控制盘的电流表指 向“DEFROST”位置，此时呼吸器中处于冻结 态的水份被加热融化，然后通过排水口排掉 （这阶段持续15分钟）。这两个过程共需要6 个小时。呼吸器就周而复始的进行着这样的循 环，来达到除湿干燥的目的。 注：整个循环过程两阶段的定时，由一个凸轮 定时器来实现，且时间是不能调整的。
3、空气交换过程：当油枕的油位降低时， 外面的空气就会通过呼吸器的通气口被 吸进来；当油枕油位上升时，油枕上的 空气就会通过通气口被排到大气中去。
四、运行检查
1、硅胶呼 吸器的巡视： 主要是检查 硅胶干燥剂 的颜色是蓝 色，如果发 现硅胶超过 1/2变色,应 写工作申请 更换。
2、电子式呼吸器的巡视
二、呼吸器的结构
硅胶呼吸器的 2 组成和结构 此类呼吸器主要 包括以下几个 部分：1、呼 吸器本体；2、 干燥剂；3、 保护钢罩；4、 呼吸口。另外 图中：5、主 变分接头油枕； 6、主变油枕。 3
1
5
4
6
硅胶呼吸器结构图
电子式干燥呼吸器组成： 1
电子式干燥呼 吸器，主要包 括如下部分： 1、呼吸器本体； 2、空气进口 管线；3、空 气出口管线、 4、通气口；5、 排水口；6控 制电缆；7、 散热片；8、 油枕
当油温上升时，由于油的膨胀致使体积 增大，这样油枕上的气空间就会变小压 力上升，空气就会通过呼吸器被排出； 当油温降低时，由于油的收缩使体积减 小，这时油枕内形成负压，外界空气就 会被吸入，当然在空气被吸入同时，空 气中水份也被呼吸器吸收掉，以保证进 入空气是干燥的。
2、电子式呼吸器的工作原理
电子式的工作原理可分为三个阶段： 1、再循环冷冻阶段：这时控制盘的电流表 指向“FREEZE”位置,油枕油面以上的空 气通过热虹吸作用连续循环地流经呼吸 器，在呼吸器中空气被冷冻，其中空气 中的水份被凝结呈冻结态留在呼吸器内， 而干燥空气则返回到油枕，该阶段持续5 小时45分，之后便进入了它的除霜阶段。
附：热虹吸原理
热循环运动被称为热虹吸效应，呼吸器 中空气被冷冻，密度变大，而油枕中的 空气较热，密度较小，由于温差的存在， 变压器中的空气不断流向呼吸器中被冷 冻，之后再从呼吸器的底部返回到油枕 内。 油枕和呼吸器之间的温差越大，空气在 两者之间的循环流动的速度越快。
