开关电源通用技术规范要求
开关插座类产品通用技术标准

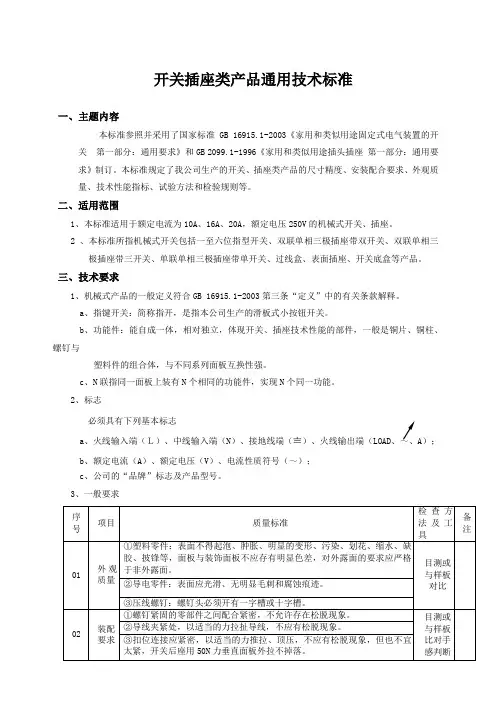

开关插座类产品通用技术标准一、主题内容本标准参照并采用了国家标准GB 16915.1-2003《家用和类似用途固定式电气装置的开关 第一部分：通用要求》和GB 2099.1-1996《家用和类似用途插头插座 第一部分：通用要求》制订。
本标准规定了我公司生产的开关、插座类产品的尺寸精度、安装配合要求、外观质量、技术性能指标、试验方法和检验规则等。
二、适用范围1、本标准适用于额定电流为10A 、16A 、20A ，额定电压250V 的机械式开关、插座。
2 、本标准所指机械式开关包括一至六位指型开关、双联单相三极插座带双开关、双联单相三极插座带三开关、单联单相三极插座带单开关、过线盒、表面插座、开关底盒等产品。
三、技术要求1、机械式产品的一般定义符合GB 16915.1-2003第三条“定义”中的有关条款解释。
a 、指键开关：简称指开，是指本公司生产的滑板式小按钮开关。
b 、功能件：能自成一体，相对独立，体现开关、插座技术性能的部件，一般是铜片、铜柱、螺钉与塑料件的组合体，与不同系列面板互换性强。
c 、N 联指同一面板上装有N 个相同的功能件，实现N 个同一功能。
2、标志必须具有下列基本标志a 、火线输入端（Ｌ）、中线输入端（N ）、接地线端（〨）、火线输出端（LOAD、～、A ）； b 、额定电流（A ）、额定电压（V ）、电流性质符号（～）； c 、公司的“品牌”标志及产品型号。
3、一般要求开关和插座在设计上应能做到：在按正常使用要求安装和接好线之后，甚至在那些不用工具便可拆下的零部件被拆除之后，其带电部件仍应是不易触及的。
通过观察，必要时，还要进行如下试验检查是否符合要求：a、试验所需仪器材料：标准试验指、0~250V调压器、电压表、指示灯、导线。
b、将试验样品按正常使用安装后，依次与规定的最小线芯截面积导线和最大线芯截面积导线连接试验，按图示线路接线，用标准试验指探触每一人体可能触及的位置，如信号灯不亮，则认为符合标准要求。
开关电源安规标准
开关电源安规标准开关电源是一种常见的电源供应设备，广泛应用于各种电子设备中。
为了确保开关电源的安全性和可靠性，各国都制定了相应的安规标准，以规范开关电源的设计、生产和应用。
本文将就开关电源的安规标准进行介绍，希望能够为相关行业提供一些参考和指导。
首先，开关电源的安规标准主要包括以下几个方面：1. 输入电压范围，开关电源的输入电压范围是指其能够正常工作的电压范围。
一般来说，开关电源的输入电压范围应该符合国家或地区的标准电压范围，同时还需要考虑到电网波动和突发情况，确保在一定范围内能够正常工作。
2. 输出电压稳定性，开关电源的输出电压稳定性是指在额定负载下，输出电压的稳定性和波动情况。
一般来说，开关电源的输出电压稳定性应该符合国家或地区的相关标准，以确保电子设备能够正常、稳定地工作。
3. 绝缘强度，开关电源的绝缘强度是指在正常工作条件下，各个电路之间以及电路与外壳之间的绝缘能力。
良好的绝缘强度可以有效地防止电路之间的相互干扰，同时也能够提高开关电源的安全性。
4. 输出电流限制，开关电源的输出电流限制是指在短路或过载情况下，能够及时地限制输出电流，以保护电子设备和用户的安全。
一般来说，开关电源的输出电流限制应该符合国家或地区的相关标准，以确保在异常情况下能够及时地切断输出电流。
5. 温度保护，开关电源在工作过程中会产生一定的热量，为了确保其安全可靠地工作，需要具备一定的温度保护功能。
一般来说，开关电源的温度保护功能应该符合国家或地区的相关标准，以确保在高温情况下能够及时地切断输出电流。
总的来说，开关电源的安规标准是为了确保其在设计、生产和应用过程中能够符合国家或地区的相关法律法规和标准，以确保其安全性和可靠性。
各个环节都需要严格遵守相应的标准，以确保开关电源能够正常、安全地工作，同时也能够保障用户和电子设备的安全。
在实际应用中，厂家和用户都需要严格遵守开关电源的安规标准，同时也需要不断地进行技术创新和改进，以适应不断变化的市场需求和技术发展。
(完整版)开关电源测试技术规范(比较全面)
开关电源适配器技术规范修订记录1.目的1.1.为设计工程师提供电源适配器通用设计技术规格要求。
为设计验证及品质检验提供评判依据。
1.2.为市场人员同客户技术沟通提供参考。
1.3.当客户规格有特殊要求时，以客户要求为准。
1.4.2.适用范围规格包含机械、电气、安规、电磁兼容、环境、可靠性、环保等要求。
3.职责3.1.开发部：负责本技术规范的制定及维护，对文件做出解释。
市场部：参照此规范同客户进行技术参数沟通。
3.2.测试部：依照此规范进行新产品设计测试验证。
3.3.品质部：依照此规范进行产品的各项性能检验。
3.4.制造部：依照此规范进行产品的制造与检测。
3.5.4.名词解释4.1.电源适配器：把交流电转换成安全电压输出，外置于受电设备的一种电源转换器。
4.2.开关型电源适配器（switching power adaptor）：能提高转换效率、输入电压范围宽、输出电压稳定的开关型能量转换的电源适配器，提供高效率、输出电压高稳定度的电源。
4.3.原边反馈型电源适配器：属于开关型电源适配器中的一种，由变压器的原边绕组反馈作为稳定输出电压，替换光耦等次边反馈电路来作为降低成本的方案，提供高效率、输出电压较稳定的电源。
4.4.线性电源适配器(line power adaptor)：采用工频变压器把交流电变换成安全电压，供给受电设备使用，可以选择交流输出或整流滤波后直流输出。
4.5.空载/满载/半载：无电流输出状态/额定输出电流状态/50%额定输出电流状态，满载也称额定负载4.6.Pno/额定输出功率：Pno(nameplate power output)即铭牌注明的输出功率，也就是额定输出功率。
4.7.PWM (pulse width modulation)：脉宽调制4.8.RCC（ring choke converter）：自激4.9.MTBF(mean time between failure)：平均无故障间隔时间4.10.Ⅰ类设备：设备的防触电保护不仅靠基本绝缘，还包括一种附加的安全措施，即将能触及的可导电部分与设施固定布线的保护（接地）线相连结。
开关电源技术要求

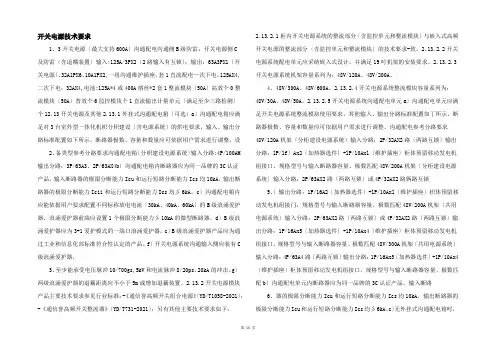

开关电源技术要求1、3开关电源〔最大支持600A〕沟通配电沟通侧B级防雷；开关电源侧C及防雷〔含退耦装置〕输入:125A/3PX2〔2路输入有互锁〕；输出：63A3PX1〔开关电源〕、32A1PX6、1OA1PX2,一组沟通维护插座，套1直流配电—次下电：125AX4,二次下电：32AX4,电池:125A*4或400A熔丝*2套1整流模块〔50A〕高效个0整流模块〔50A〕普效个6监控模块个1直流输出计量单元〔满足至少三路检测〕个12.13开关电源及其他2.13.1外挂式沟通配电箱〔可选〕a〕沟通配电箱应满足对3台室外型一体化机枳分枳建设〔含电源系统〕的供电要求，输入、输出分路标准配置如下所示。
断路器极数、容量和数量应可依据用户需求进行调整。
设 2、备类型参考分路要求沟通配电箱〔分枳建设电源系统〕输入分路:4P/100AM 输出分路：3P/63A3、2P/63AX4b〕沟通配电箱内断路器应为同一品牌的3C认证产品。
输入断路器的极限分断能力Icu和运行短路分断能力Ics均10kA，输出断路器的极限分断能力Icii和运行短路分断能力Ics均彡6kA。
c〕沟通配电箱内应能依据用户耍求配置不同标称放电电流〔30kA、40kA、60kA〕的B级浪涌爱护器，浪涌爱护器前端应设置1个极限分断能力彡10kA的微型断路器。
d〕B级浪涌爱护器应为3+1爱护模式的一端口浪涌爱护器。
c〕B级浪涌爱护器产品应为通过工业和信息化部标准符合性认定的产品。
f〕开关电源系统沟通输入侧应装有C 级浪涌爱护器，3、至少能承受电压脉冲10/700gs,5kV和电流脉冲8/20ps，20kA的冲击。
g〕两级浪涌爱护器的退藕距离应不小于5m或增加退藕装置。
2.13.2开关电源模块产品主要技术要求参见行业标准：-《通信誉高频开关组合电源》〔YD/T1058-2021〕；-《通信誉高频开关整流器》〔YD/T731-2021〕；另有其他主要技术要求如下：2.13.2.1柜内开关电源系统的整流部分〔含监控单元和整流模块〕与嵌入式高频开关电源的整流部分〔含监控单元和整流模块〕的技术要求-致。
开关电源的安规要求
安规要求在生产和质量控制中的应用
建立完善的生产和质量控 制体系，确保产品符合安 规要求。
确保生产过程中使用的材 料和零部件符合相关标准 和要求。
ABCD
在生产过程中，应进行严 格的品质检查，如电气参 数测试、外观检查等。
在生产和质量控制过程中， 应保持记录和可追溯性， 以便在出现问题时进行追 溯和调查。
测量开关电源在正常工作状态下通过 电源线传导的电磁干扰。
辐射测试
检测开关电源在工作时产生的电磁辐 射。
安规测试的方法和设备
耐压测试
检验开关电源对过电压的承受能力。
功能安全测试
评估开关电源在异常工作状态下的安全性能。
安规测试的方法和设备
电磁干扰测量仪
用于测量传导和辐射的电磁干扰。
高压测试台
用于模拟过电压环境。
异常工作和故障条件
过载保护
开关电源应具备过载保护功能，以防止过电流对电源和连接的设备造成损坏。
短路保护
开关电源应能在发生短路时自动切断电源或降低输出电压，以防止火灾和电击 等危险。
机械强度和结构要求
机械稳定性
开关电源的结构应稳固，能够承受正常工作条件下的机械应 力。
外壳防护等级
根据使用环境和安全要求，开关电源的外壳防护等级应符合 相关标准。
安规认证的流程和要求
认证要求 符合相关国家和地区的安规标准，如EN55032、EN61000等。
确保产品在设计、生产和包装等环节符合相关标准和规定。
安规测试和认证的费用和时间
费用
安规测试和认证的费用因地区、认证机 构、产品复杂度等因素而异，通常包括 测试费用、证书费用、年审费用等。
VS
时间
安规测试和认证的时间取决于多个因素， 如产品复杂度、测试项目数量、认证机构 的工作效率等。一般来说，从准备申请资 料到获得证书需要数周到数月不等的时间 。
最新开关电源安规要求内容
开关电源安规主要内容森树强电子一. 安全距离规范(针对初, 次级及高压, 大电流区域PCB布板)1. 交流输入L - N, N- GND, L- GND间距必须大于3.5毫米.2. 初级整流滤波电容正, 负级间距须大于4毫米.3. 初, 次级间距须大于6毫米(光耦处间距最小).4. 次级电路电压小于48V的区域布板时一般不作安全间距要求.注: 电气间隙与爬电距离应符合相关要求.二. 耐压测试规范测试内容及标准:1. 输入–输出耐压测试及标准l 交流3000V, 1分钟打耐压, 漏电流设为10mAl 耐压仪指示漏电流<10mA, 且无飞弧现象为合格.2. 输入–大地耐压测试l 交流1500V, 1分钟打耐压, 漏电流设为10mAl 耐压仪指示漏电流<10mA, 且无飞弧现象为合格.3. 输出–大地耐压测试l 直流500V, 1分钟打耐压, 漏电流设为10mAl 耐压仪指示漏电流<10mA, 且无飞弧现象为合格.注：大地为外壳地.测试仪器为耐压测试仪.三. 绝缘测试规范测试内容及标准:1. 输入 - 大地>500Mohm为合格2. 输出 - 大地 >500Mohm为合格3. 输入 - 输出 >500Mohm为合格四. 温度测试规范1. 测试内容: 开关电源长时间稳定工作后, 测试开关 MOSFET, 开关变压器, 初级整流滤波电容,次级整流管, 滤波电感的温度值并记录.2. 判定标准: 将所测温度数值和相关标准安全值对比, 以上器件的温度值必须小于安全值.五. 过载测试规范测试内容: 对每路输出均单独作过载试验(多路输出不同时作过载试验).测试方法及判定标准(1) 在该路输出开关变压器次级交流输出端加负载并使其带满载,长时间通电工作.(2) 监测开关变压器(磁芯, 漆包线包)的恒定温度值并记录, 不能超过允许值(厂商提供), 且应有15%左右裕量. 同时, 应无过温度保护动作.(3) 若出现过温度保护, 记录此时温度值.六. 元器件(部分)短路测试规范1.测试内容:(1) 开关MOSFET的D.S.G极作相互短路试验..(2) 初级整流滤波电容正,负极作短路试验.(3) 次级输出滤波电容正, 负极短路试验.2.测试方法及判定标准--长时间工作, 无起火, 燃烧现象为合格.七. 安规器件选定以下器件属安规器件, 须选用合格产品.:-- X电容,Y电容, 变压器, 保险丝, 光耦, 插座, PVC片, 绝缘垫片,绝缘胶带, 热缩导管等.-----精心整理，希望对您有所帮助!。
开关插座规范技术要求
开关插座规范技术要求一、开关插座规范技术要求概述开关插座是电气设备中常见的用电接口装置，广泛应用于家庭、商业和工业等各个领域。
为保障用电安全，确保开关插座正常工作，制定开关插座规范技术要求是必要的。
开关插座规范技术要求包括外观设计、电气性能、安全性能和耐久性能等多个方面。
以下将详细介绍这些方面的规范技术要求。
二、外观设计要求开关插座的外观设计要求主要包括以下几个方面：材料、外形尺寸和标识。
首先，材料要求应符合国家或行业相关标准，通常选用耐热、阻燃、耐候性好的工程塑料。
其次，外形尺寸要求应满足正常使用场景需求，方便安装和拆卸。
最后，标识要求应包括生产商名称、型号、额定电流、电压等信息，以便用户正确使用和维护。
三、电气性能要求1.额定电压和电流：开关插座的额定电压和电流要求应符合制定的国家或行业标准，常见的额定电压有220V、380V等，额定电流有10A、16A 等。
同时，开关插座应具备额定电压和电流的承载能力，以保障其正常工作。
2.触点电阻：开关插座的触点电阻应符合国际电工委员会(IEC)或国家相关标准规定，通常要求触点电阻小于或等于5mΩ，以保证触点连接良好，减少电阻损耗。
3.绝缘电阻：开关插座的绝缘电阻应符合相关标准规定，通常要求绝缘电阻不小于100MΩ，以确保开关插座与外壳之间具备足够的绝缘性能，避免漏电事故发生。
四、安全性能要求1.阻燃性：开关插座在正常使用和面临短路、过载等异常情况下应具备良好的阻燃性能，以避免火灾扩散、人身伤害等事故发生。
通常采用阻燃等级为V-0的材料制作开关插座外壳。
2.过载保护：开关插座应具备过载保护功能，当负载电流超过额定电流时能够自动切断电路，以避免电器设备过载引发火灾和损坏。
3.雷电防护：开关插座应具备一定的雷电防护能力，通过采用过压保护器等防护装置，保护设备免受雷击和其他电压干扰。
五、耐久性能要求1.插拔次数：开关插座的插拔次数要求应符合相关标准规定，通常要求插拔寿命大于5000次，以确保开关插座在长期使用过程中能够正常连接和断开电路。
开关电源技术要求
通信用高频开关电源设备主要技术要求1. 环境要求电源设备将在下列条件下运行环境温度 0℃-40℃相对湿度≤90% (25±5℃)2. 技术要求2.1高频开关电源主要技术要求2.1.1整流器主要技术要求(1)额定输出电压：DC-48V；(2)电压设定:可以根据电池特性、只数及系统电压要求设定浮充电压(DC 48V～56V)、均充电压(DC 50V～58V)、放电终止电压等数值。
(3)限流值设定，可以设定多档限流值。
(4)能自动稳压及浮充/均充方式的自动倒换。
(5)同型号整流模块应能多模块并联工作，并具有按比例均分负载性能，其不平衡度小于或等于+5%输出额定电流值。
(6)功率因数:整流器模块输出最大功率大于或等于1500W时应大于或等于0.90；当小于1500W时应大于或等于0.85；。
(7)效率: 整流器模块输出最大功率大于或等于1500W时应大于或等于0.85；当小于1500W时应大于或等于0.80；。
(8)具有单机和系统的监控单元，能提供满足三遥要求的本地和远地用户通信接口。
(9)有电压和电流软启动性能。
(10)稳压精度:不大于+1%。
(11)衡重杂音:不大于2mA(12)宽频杂音(有效值)：不大于100ｍＶ(3.4～150ＫＨｚ）不大于30mV(0.5～30MHz)(13)离散杂音(有效值): 不大于５ｍＶ(3.4～150ＫＨｚ）不大于３ｍＶ（150～200ＫＨｚ）不大于２ｍＶ（200～500ＫＨｚ）不大于１ｍＶ（0.5～30ＭＨｚ）(14)峰值杂音(峰－峰值): 不大于 200ｍＶ(15)电磁干扰应满足国标GB9254或CISPR22 A级标准要求。
(16)可闻噪声：小于55dBA(17)有过压、过流、欠压、欠流、防雷等保护及本地和远地告警。
(18)有适合阀控电池温度补偿要求的自动调压功能。
(19)整流器启动时输入电流的超调不应超过额定电流的10％，对于超调电流大的设备应有逐台启动的控制。
