玻璃转子流量计安装使用说明书

玻璃转子流量计

安

装

使

用

说

明

书

玻璃转子流量计（以下简称流量计）可广泛用于微量检测分析、化工、环保、医疗、轻工、食品、科研等部门，可为各种分析仪器、环保、医疗设备及其它科学试验装置配套。流量计测量单相非脉动流（液体或气体）的流量，具有调节灵敏、结构轻巧，外形美观、安装简单、维修方便等特点。

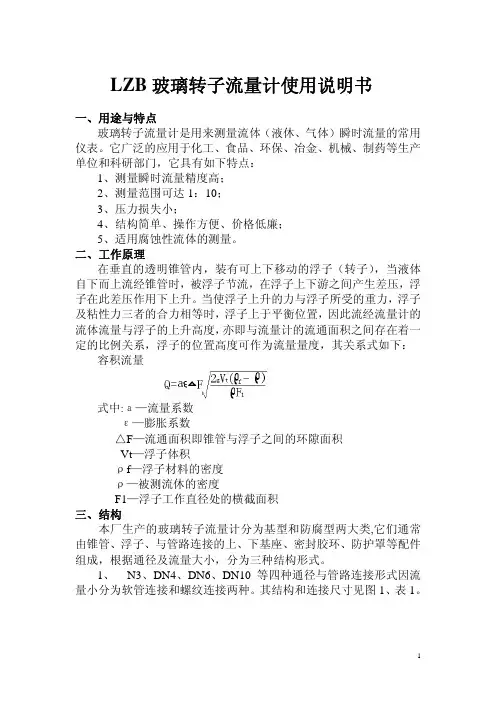

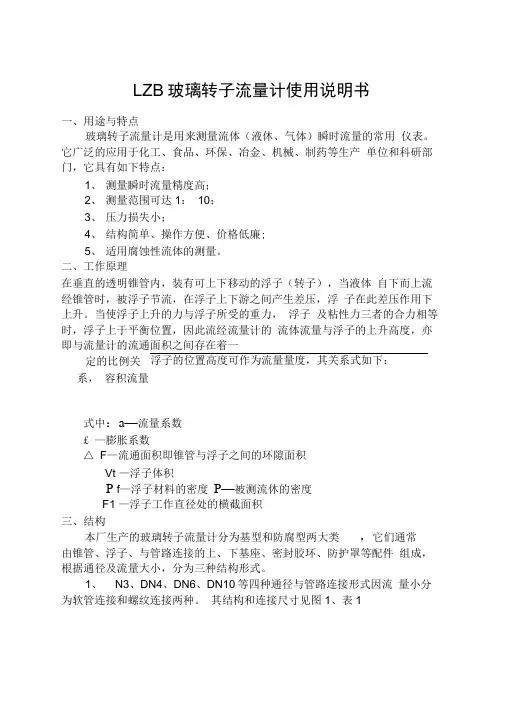

原理与结构

流量计主要由一根自下而上扩大的垂直锥管和一只随流体流量大小可以上下移动的浮子所组成。当浮子处于平衡。稳定在某一高度位置上时，锥管上的刻度指示流过流量计的流体流量值。流量计中浮子读数位置按图一所示。

图一

流量计LZB系列和LZJ系列，前者锥管为光滑内壁，后者锥管有三条导向的凸筋。通径DN10以下的流量计，采用软管连接，并配有针状流量调节阀；通径DN15以上的流量计采用法兰连接（JB78-59）。流量计的外形示意如图2，外形与连接尺寸见表1。主要规格参数表2。L.ZB（）WB系列，系带针阀结构，针阀可根据用户需要，置于流量计上正面或上顶面。

WB型外形示意如图3，连接尺寸见表3.

注：※在仪表安装设备上制造。

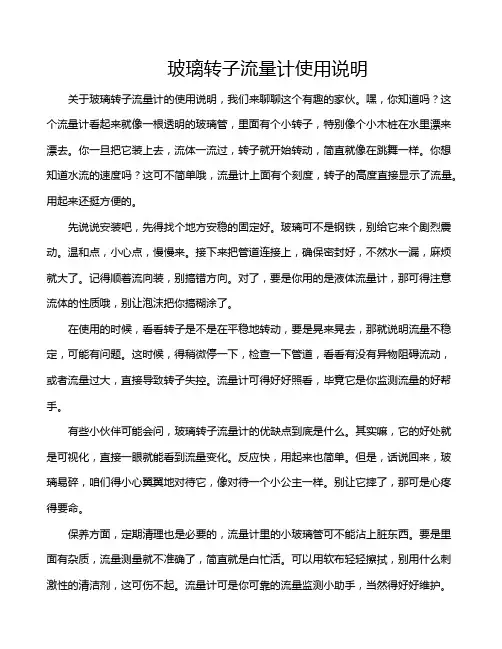

安装与使用

●开箱时，应仔细检查，对LX-15型流量计，浮子是单独包装，不要当作包装填料丢

弃，应将浮子从流量计顶部小放入，对大通径流量计，应防止浮子在运输过程中跳动址充物从锥管中小心取出，检查浮子能否自由上下滑动。

●流量计场垂直安装，新装管路应将管道冲洗干净，被测流体从锥管的小端（即流量

刻度值小端）进，大端出。

●使用时，应缓慢开启阀门，防止浮子突然上升，损坏玻璃锥管。

●鼓测流体中不可混有大颗粒污物，否则会使浮子卡住或堵塞流量计通路，影响正常

工作。

●熟爆流体的状态正力，温度）流体密度、粘度与流量计分庭状态同时，必须对流量

示值修正。示值修正见说明书。
