SGP夹层玻璃生产及应用

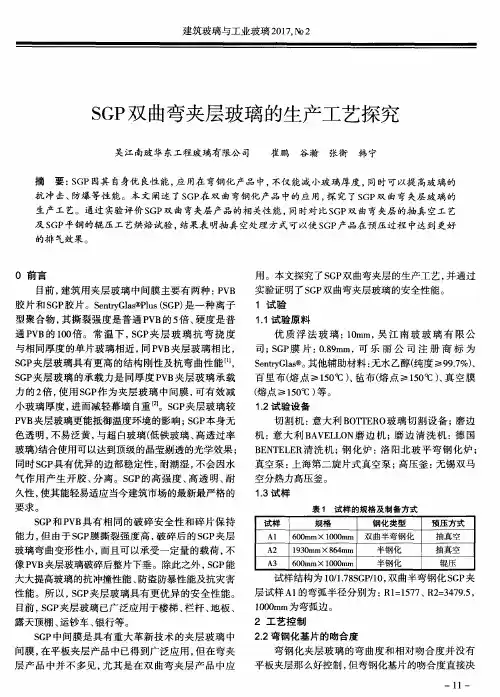

SGP双曲弯夹层玻璃的生产工艺探究
定 弯 火』 ： － ｌ ， ｊ 顷 ，
影响 到 弯夹层 Ｊ ： 的 期
＾ ｆ Ｉ
簪１ 人 】 可 以均 Ｊ 受热 ， ， 支 保温
能 够快速
使 川 命 根 据破璃 幕墙 技 小 ＝ 姚范． 弯俐 化的 饵米弦
Ｋ内拱 『 ０ 允 编苯 为 ±３ ｍｍ， 即 半 卜 的拱 偏 差 巡过 』 恢 Ｋ的 ０ ． ３ ％； 玻璃 ｌ 边 的弯 ｆ Ｉ ｌ Ｉ 俊， 拱 肜不
气作用产 生开胶、 分离。Ｓ Ｇ Ｐ 的高强度 、 高透 明、 耐 久性 ， 使其能轻易适应 当今建筑市场的最新最严格的 要求。
Ｓ Ｇ Ｐ和 Ｐ Ｖ Ｂ具 有 相 同的 破 碎 安 全 性 和 碎 片 保 持 能力 ， 但 由于 Ｓ Ｇ Ｐ 膜 撕 裂强 度 高 ， 破碎后的 Ｓ Ｇ Ｐ 夹 层
型聚合物 ， 其撕裂强度是普通 Ｐ Ｖ Ｂ 的５ 倍、 硬度是普 通Ｐ Ｖ Ｂ的 １ ０ ０ 倍。常 温下 ， Ｓ Ｇ Ｐ 夹 层 玻 璃 抗 弯 挠 度 与相 同厚度 的单片玻璃相近 ， 同Ｐ Ｖ Ｂ 夹层玻璃相 比， Ｓ Ｇ Ｐ 夹层玻璃具有更高 的结构刚性及抗 弯曲性能 ［ １ 】 ，
露 天顶 棚 、 运钞 车 、 银 行等 。 Ｓ Ｇ Ｐ中 间膜 是 具 有 重 大 革 新 技 术 的 夹 层 玻 璃 中
试样 结构 为 １ ０ ／ １ ． ７ ８ Ｓ Ｇ Ｐ ／ １ ０ ， 双 曲半 弯钢化 Ｓ Ｇ Ｐ夹 层试 样 Ａｌ 的弯 弧半 径分 别 为 ： Ｒ１ ＝ １ ５ ７ ７ 、 Ｒ ２ ＝ ３ ４ ７ ９ ． ５ ， ｜ ０ ０ ０ ａｍ为 弯弧边 。 ｒ ２ 工 艺 控 制
空分热力高压釜。 １ ． ３试 样
表 １ 试 样 的 规 格 及 制 备 方 式
钢化夹胶玻璃生产工艺及应用领域展望
钢化夹胶玻璃生产工艺及应用领域展望一、钢化夹胶玻璃行业定义及分类钢化夹胶玻璃，又称钢化夹层玻璃，是指以玻璃原片加工制成的夹层玻璃。
由两片或多片钢化玻璃用一层或多层聚乙烯醇缩丁醛(PVB)薄膜，经高压窑等设备用加压或加热工序组合而成，具有机械强度高、防紫外线、隔热、隔音、防弹、防暴等特性。
二、钢化夹胶玻璃优势及生产工艺分析钢化夹胶玻璃作为一种安全玻璃，具有安全性能好、隔音性能优越、能过滤紫外线、良好的节能性能等优势。
目前钢化夹胶玻璃的主要生产工艺有干法和湿法两种，干法夹层玻璃就是在两块玻璃之间夹进一层以聚乙烯醇缩丁醛为主要成分的PVB中间膜。
湿法夹层玻璃就是在两块玻璃之间灌进去合成树脂,经过太阳光照晒或者紫外线灯烘烤，使其两片玻璃站在一起,破碎后也能达到不脱落的效果。
三、钢化夹胶玻璃产业链分析钢化夹胶玻璃是一种复合玻璃制品。
常用的夹层玻璃中间膜有：PVB>SGP、EVA、PU等。
除此之外还有一些比较特殊的如：彩色中间膜夹胶玻璃、SGX类印刷中间膜夹胶玻璃、XIR类1OW-E中间膜夹胶玻璃等。
下游方面，由于夹胶玻璃具有很高抗冲击强度和使用的安全性，因而被广泛地应用于建筑物的门、窗、天花板、淋浴房、地板和隔墙、工业厂房的天窗、商店的橱窗、幼儿园、学校、体育馆、私人住宅、别墅、医院、银行、珠宝店、邮局等保存贵重物品或玻璃易碎的建筑的门窗等。
四、钢化夹胶玻璃的主要应用1、银行夹层玻璃是安全玻璃的一种，银行防弹玻璃也是一种夹层玻璃。
2018年我国银行业营业网点数量达22.86万个，2019年末中国银行业金融机构网点总数达22.8万个。
新增银行机构的数量对于钢化夹胶玻璃的需求也会持续增加。
2、玻璃栈道由于钢化夹胶玻璃具有较高的安全性能，还被广泛应用于景区玻璃栈道。
大多数玻璃栈道的栏杆都是双层钢化玻璃和不锈钢骨架做成的,玻璃栈道的承重大约在1000千克,所以安全是可以保障的。
2016年，张家界修建全国第一个玻璃栈道，至此，玻璃栈道类项目在中国遍地开花。
SGP夹胶玻璃介绍
2.SGP成熟性介绍
单层
PVB
SGP
结构玻璃： Transparency structure
传统采用钢结构支撑构 件采用透明玻璃代替， 追求创新。
3.用于盛大中心 幕墙的意义：
针对性介绍及实验、计算
总体概述
SGP胶片在盛大中心 工程中应用技术论证
真 实 做 事 To d o t h i n g s h o n e s t l y
诚 实 待 人 To treat people sincerely
1.SGP简介
相关定义
夹层玻璃（laminated glass）
由一片玻璃与一片或多片玻璃和/或塑料、 用一层或多层中间层粘结在一起的玻璃构件。
ltd真实做事todothingshonestly诚实待人totreatpeoplesincerelysgp胶片在盛大中心工程中应用技术论证1sgp简介相关定义夹层玻璃laminatedglass由一片玻璃与一片或多片玻璃和或塑料用一层或多层中间层粘结在一起的玻璃构件
沈 阳 远 大 铝 业 工 程 有 限 公 司 SHENYANG YUANDA ALUMINUM INDUSTRY ENGINEERING CO.,LTD
盛大中心位于上海市浦东 新区2-11-1地块，建筑主体高168m, 地面以上40层，。总建筑幕墙面积 约为11万平方米,结构形式为齿形 单元式玻璃幕墙；在高区和低区 分别设置各两块双层幕墙，其中 外层幕采用整体悬挂点式幕墙； 局部点缀穿孔不锈钢板和铝板幕墙。
SGP 离子性中间层
（ionoplast interlayer）
中间层材料主要为乙烯－甲基丙烯酸共聚物，并含有少量的金属盐， 在50℃时杨氏弹性模量仍然大于100MPa，可与玻璃永久性地粘结在一起。
夹层玻璃中间膜(离子聚合物)的表征与性能探究(上)
引言夹层玻璃离子型聚合物中间膜在玻璃深加工行业内俗称“SGP”，名字取自前杜邦聚合物中间膜的商品名SentryGlas®Plus，现今在可乐丽集团的佳士福品牌旗下销售。
因此SGP不是材料名称，也不是化学名称缩写。
在杜邦的专利文件中可以得知此类离子型聚合物的主要成分为乙烯-甲基丙烯酸-甲基丙烯酸钠共聚物，化学名称缩写为EMAA-Na+。
在国内外互联网中，通过搜索EMAA材料，可以发现主要有商品名为Surlyn®和Nucrel®的两款塑料的信息，这两款都是美国陶氏杜邦生产的，Surlyn®和Nucrel®都有众多牌号，其中大部分产品的主要成分为乙烯-甲基丙烯酸-甲基丙烯酸盐共聚物，而Nucrel®主要成分为乙烯-甲基丙烯酸共聚物。
从上述信息可以猜测得知SGP中间膜的主要材料是通过Surlyn®树脂制得。
在众多夹层玻璃建筑物中，离子聚合物中间膜因其高透明和高力学强度性能，常常会被承建开发商选中使用。
综合国产离子聚合物中间膜的性能、价格和服务等综合因素，离子聚合物中间膜国产化替代杜邦SGP的趋势也日益明显。
由于这款材料目前我国还没有相关的行业标准和国家标准，因此本文对该离子聚合物中间膜进行定性与基团含量的定量分析，以及对不同厂家离子聚合物中间膜的物理性能进行比较探究，可供玻璃深加工企业及其他相关单位参考研究。
样品制作（1）PVB中间膜与离子聚合物中间膜夹层玻璃制作本试验中PVB与离子聚合物夹层玻璃都是通过预压机预压和高压釜高压成型制得。
预压机的主要作用是将叠合好的中间膜与玻璃之间的残余空气排出，并且将四周边部封住，防止高压釜加压时空气贯穿；高压釜的主要作用是加热中间膜使之处于粘流态，在高温高压的作用下使得中间膜与玻璃充分接触粘合。
建筑夹层玻璃工艺流程见图1。
图1 建筑夹层玻璃制作工艺流程图（2）夹层玻璃制作光学测试用夹层玻璃，有些玻璃样品的中间膜为6.35 mm，不适合通过辊压的方式进行制样，必须使用平板硫化机与限高模具进行压制。

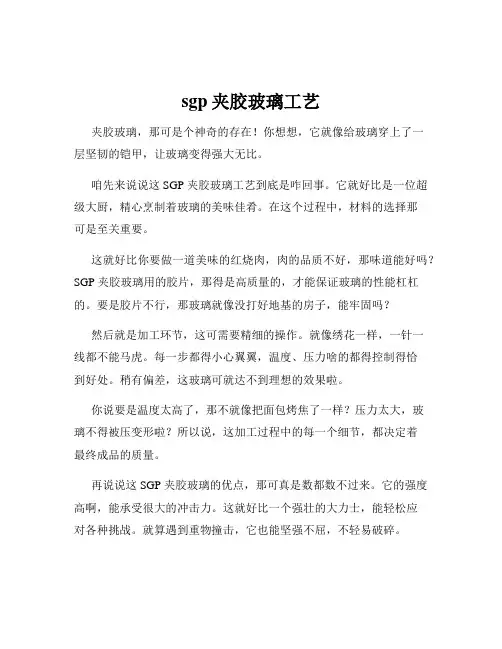

sgp夹胶玻璃工艺
sgp夹胶玻璃工艺夹胶玻璃，那可是个神奇的存在！你想想，它就像给玻璃穿上了一层坚韧的铠甲，让玻璃变得强大无比。
咱先来说说这 SGP 夹胶玻璃工艺到底是咋回事。
它就好比是一位超级大厨，精心烹制着玻璃的美味佳肴。
在这个过程中，材料的选择那可是至关重要。
这就好比你要做一道美味的红烧肉，肉的品质不好，那味道能好吗？SGP 夹胶玻璃用的胶片，那得是高质量的，才能保证玻璃的性能杠杠的。
要是胶片不行，那玻璃就像没打好地基的房子，能牢固吗？然后就是加工环节，这可需要精细的操作。
就像绣花一样，一针一线都不能马虎。
每一步都得小心翼翼，温度、压力啥的都得控制得恰到好处。
稍有偏差，这玻璃可就达不到理想的效果啦。
你说要是温度太高了，那不就像把面包烤焦了一样？压力太大，玻璃不得被压变形啦？所以说，这加工过程中的每一个细节，都决定着最终成品的质量。
再说说这 SGP 夹胶玻璃的优点，那可真是数都数不过来。
它的强度高啊，能承受很大的冲击力。
这就好比一个强壮的大力士，能轻松应对各种挑战。
就算遇到重物撞击，它也能坚强不屈，不轻易破碎。
而且它的隔音效果也很棒，能把外面的嘈杂声都挡在外面。
这就像给你的家安上了一道隔音的魔法屏障，让你能在安静的环境里享受生活。
还有啊，它的透明度也不错，能让你清晰地看到外面的世界。
这难道不像是给你的眼睛装上了一副清晰的眼镜吗？在实际应用中，SGP 夹胶玻璃那可是大显身手。
在高楼大厦的窗户上，它守护着人们的安全；在汽车的挡风玻璃上，它为司机保驾护航。
这么好的工艺，难道不值得我们好好研究和推广吗？它让我们的生活变得更加安全、舒适和美好。
所以啊，我们要重视这 SGP 夹胶玻璃工艺，让它为我们的生活创造更多的惊喜和便利！。
SGP夹层玻璃生产及应用

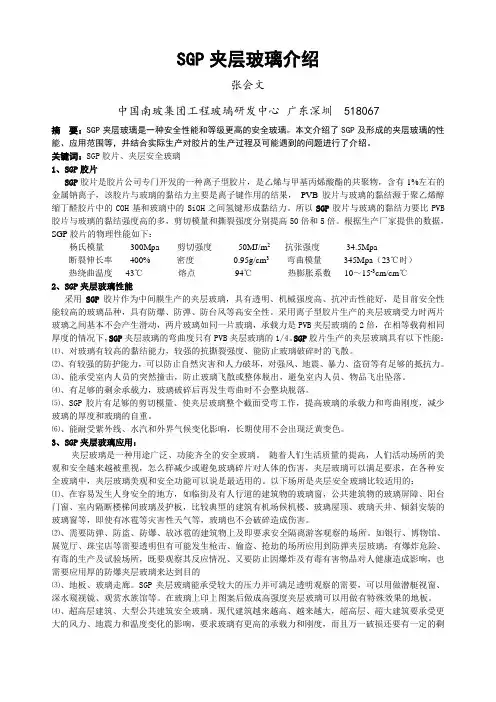

SGP夹层玻璃介绍张会文中国南玻集团工程玻璃研发中心广东深圳 518067摘要：SGP夹层玻璃是一种安全性能和等级更高的安全玻璃。
本文介绍了SGP及形成的夹层玻璃的性能、应用范围等，并结合实际生产对胶片的生产过程及可能遇到的问题进行了介绍。
关键词：SGP胶片、夹层安全玻璃1、SGP胶片SGP胶片是胶片公司专门开发的一种离子型胶片，是乙烯与甲基丙烯酸酯的共聚物，含有1%左右的金属钠离子，该胶片与玻璃的黏结力主要是离子键作用的结果，PVB胶片与玻璃的黏结源于聚乙烯醇缩丁醛胶片中的COH基和玻璃中的SiOH之间氢键形成黏结力。
所以SGP胶片与玻璃的黏结力要比PVB 胶片与玻璃的黏结强度高的多，剪切模量和撕裂强度分别提高50倍和5倍。
根据生产厂家提供的数据，SGP胶片的物理性能如下：杨氏模量300Mpa 剪切强度50MJ/m2 抗张强度34.5Mpa断裂伸长率400% 密度0.95g/cm3 弯曲模量345Mpa（23℃时）热绕曲温度43℃熔点94℃热膨胀系数10～15-3cm/cm℃2、SGP夹层玻璃性能采用SGP胶片作为中间膜生产的夹层玻璃，具有透明、机械强度高、抗冲击性能好，是目前安全性能较高的玻璃品种，具有防爆、防弹、防台风等高安全性。
采用离子型胶片生产的夹层玻璃受力时两片玻璃之间基本不会产生滑动，两片玻璃如同一片玻璃，承载力是PVB夹层玻璃的2倍，在相等载荷相同厚度的情况下，SGP夹层玻璃的弯曲度只有PVB夹层玻璃的1/4。
SGP胶片生产的夹层玻璃具有以下性能：⑴、对玻璃有较高的黏结能力，较强的抗撕裂强度、能防止玻璃破碎时的飞散。
⑵、有较强的防护能力，可以防止自然灾害和人力破坏，对强风、地震、暴力、盗窃等有足够的抵抗力。
⑶、能承受室内人员的突然撞击，防止玻璃飞散或整体脱出，避免室内人员、物品飞出坠落。
⑷、有足够的剩余承载力，玻璃破碎后再发生弯曲时不会整块脱落。
⑸、SGP胶片有足够的剪切模量、使夹层玻璃整个截面受弯工作，提高玻璃的承载力和弯曲刚度，减少玻璃的厚度和玻璃的自重。
SGP夹层玻璃的辊压生产工艺
３ Ｓ ＧＰ 夹层玻璃的辊压生产工艺
３ ． １原 材料 （ Ｓ ＧＰ膜 ） 的使 用
可以发挥其抗强 冲击性能作为防飓风 、 防弹 、 防盗等 安 全功 能玻 璃使 用 。
２ Ｓ ＧＰ中间膜 的特性
杜邦Ｓ ｅ ｎ ｔ ￣ ｒ Ｇ ｌ ａ ｓ ￣Ｐ ｌ ｕ ｓ 中间膜（ 简称Ｓ Ｇ Ｐ ） 是 乙烯
（ ３ ） 在不连续生产 时， 要将 Ｓ Ｇ Ｐ 包 装 袋 用 胶 带 或
夹层玻璃都是在 １ ４ ０ ￣ Ｃ 、 １ ． ２ Ｍ Ｐ ａ 的高温高压状态下压 合而成 ， 因此 ， 界面分子间经过数十分钟 的浸润过程
表１ Ｓ ＧＰ中间膜的物理特性
物ቤተ መጻሕፍቲ ባይዱ参数
杨 氏模量 剪切强度 抗 张强度
包装完好或使用后再次密封 的Ｓ Ｇ Ｐ 膜最好能够 存放 在温度 ２ ５ ℃、 相对湿度 ３ ０ ％的环境 中， 同时 ， 环 境要具备相对 良好 的清洁度。如果没有上述 的存放 环境 ， 那么生产过程中应注意以下几点 ： （ １ ） 用刀将包装袋从 一条长边划开 ， 轻轻抖动后 将取出Ｓ Ｇ Ｐ 。 （ ２ ） 在取 出和使用过程 中， 操作 者必须戴上不起 毛 的手套 和穿 好 防尘 防静 电服 ， 避免 由于 Ｓ Ｇ Ｐ 产生 的 静 电吸附杂质后造成夹层玻璃 内污染 。
３ ． １ ． １ Ｓ Ｇ Ｐ 膜的定量使用 由于材料价格昂贵 ， 因此要根据订单中玻璃的规 格来 定量（ 确定规格 和数量） 采购Ｓ Ｇ Ｐ 膜。对于小尺 寸板面 的玻璃 ， 可以通过设计 Ｓ Ｇ Ｐ 膜 的切割方案 ， 对
其进行套切使用 以节约生产成本。 ３ ． １ ． ２ Ｓ Ｇ Ｐ 膜 的取 用
与 甲基丙烯酸脂的共聚物 ， 它是一种离子聚合物型 中 间膜 。Ｐ Ｖ Ｂ 膜与玻璃 的粘结 主要源于聚 乙烯醇缩丁 醛分子链 中脂基与Ｓ ｉ — Ｏ Ｈ基 团中羟基形成 的氢键作 用ｆ ２ ］ 。而 Ｓ Ｇ Ｐ 中由于含有 １ ％左 右的金属钠离子 ， 因 此膜与玻璃 的粘结力主要是离子键作用的结果 ， 粘结 强度 比Ｐ Ｖ Ｂ 与玻璃间的粘结强度高很多（ 如果以锤敲 试验等级比较 ， 相差 ３ ～ ４ 个级别） 。当然 ， Ｓ Ｇ Ｐ 和Ｐ Ｖ Ｂ
SGP夹胶玻璃介绍
夹胶玻璃（SGP胶片）的位 置、基本参数及结构形式
1.位置
盛大中心在高区和低区有四个 双层幕墙区域：高区从29层到 37层共9层楼高；低区从1层到 14层共1C类； 基本风压：0.6KN/m2（100年一遇考虑）； 地震设防烈度：7度 温度变化：80摄氏度 双层幕墙外层玻璃分格为1.5mx4.0m，最危险处标高为168米，采 用六点支撑系统。 若采用PVB胶片玻璃厚度为：15mm+1.52PVB+15mm钢化夹胶玻璃； 若采用SGP胶片玻璃厚度为：10mm+1.52SGP+10mm钢化夹胶玻璃。
3.结构型式
夹胶玻璃连接方式采用六点支撑体系， 具体孔位和玻璃关系如下图：
点式玻璃的连接方式：
针对性实验
我司针对性足尺实验结果
荷载 10+1.52SGP+10 15+1.52PVB+15 变形 变形
50kg
100kg
34mm 40mm
35mm
42mm
300kg
50mm
55mm
注：此结果在四点支撑条件下取得
有限元方法计算
计算结论
5.结论
SGP胶片为您创造价值
更高的透明度
更持久的耐久性
更可靠的安全性
更强的经济性
更轻的重量
南入口处幕墙：
SGP与PVB优越性对比
采用SGP膜夹胶玻璃的等效厚度＝两块玻璃相加 采用PVB膜夹胶玻璃的等效厚度＝单片玻璃x1.25
1.SGP简介
相关定义
夹层玻璃（laminated glass）
由一片玻璃与一片或多片玻璃和/或塑料、 用一层或多层中间层粘结在一起的玻璃构件。
SGP 离子性中间层
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
S G P夹层玻璃介绍张会文中国南玻集团工程玻璃研发中心广东深圳518067摘要：SGP夹层玻璃是一种安全性能和等级更高的安全玻璃。
本文介绍了SGP及形成的夹层玻璃的性能、应用范围等，并结合实际生产对胶片的生产过程及可能遇到的问题进行了介绍。
关键词：SGP胶片、夹层安全玻璃1、SGP胶片SGP胶片是胶片公司专门开发的一种离子型胶片，是乙烯与甲基丙烯酸酯的共聚物，含有1%左右的金属钠离子，该胶片与玻璃的黏结力主要是离子键作用的结果，PVB胶片与玻璃的黏结源于聚乙烯醇缩丁醛胶片中的COH基和玻璃中的SiOH之间氢键形成黏结力。
所以SGP 胶片与玻璃的黏结力要比PVB胶片与玻璃的黏结强度高的多，剪切模量和撕裂强度分别提高50倍和5倍。
根据生产厂家提供的数据，SGP胶片的物理性能如下：杨氏模量300Mpa剪切强度50MJ/m2抗张强度34.5Mpa断裂伸长率400%密度0.95g/cm3弯曲模量345Mpa（23℃时）热绕曲温度43℃熔点94℃热膨胀系数10～15-3cm/cm℃2、SGP夹层玻璃性能采用SGP胶片作为中间膜生产的夹层玻璃，具有透明、机械强度高、抗冲击性能好，是目前安全性能较高的玻璃品种，具有防爆、防弹、防台风等高安全性。
采用离子型胶片生产的夹层玻璃受力时两片玻璃之间基本不会产生滑动，两片玻璃如同一片玻璃，承载力是PVB 夹层玻璃的2倍，在相等载荷相同厚度的情况下，SGP夹层玻璃的弯曲度只有PVB夹层玻璃的1/4。
SGP胶片生产的夹层玻璃具有以下性能：⑴、对玻璃有较高的黏结能力，较强的抗撕裂强度、能防止玻璃破碎时的飞散。
⑵、有较强的防护能力，可以防止自然灾害和人力破坏，对强风、地震、暴力、盗窃等有足够的抵抗力。
⑶、能承受室内人员的突然撞击，防止玻璃飞散或整体脱出，避免室内人员、物品飞出坠落。
⑷、有足够的剩余承载力，玻璃破碎后再发生弯曲时不会整块脱落。
⑸、SGP胶片有足够的剪切模量、使夹层玻璃整个截面受弯工作，提高玻璃的承载力和弯曲刚度，减少玻璃的厚度和玻璃的自重。
⑹、能耐受紫外线、水汽和外界气候变化影响，长期使用不会出现泛黄变色。
3、SGP夹层玻璃应用：夹层玻璃是一种用途广泛、功能齐全的安全玻璃。
随着人们生活质量的提高，人们活动场所的美观和安全越来越被重视，怎么样减少或避免玻璃碎片对人体的伤害，夹层玻璃可以满足要求，在各种安全玻璃中，夹层玻璃美观和安全功能可以说是最适用的。
以下场所是夹层安全玻璃比较适用的：⑴、在容易发生人身安全的地方，如临街及有人行道的建筑物的玻璃窗，公共建筑物的玻璃屏障、阳台门窗、室内隔断楼梯间玻璃及护板，比较典型的建筑有机场候机楼、玻璃屋顶、玻璃天井、倾斜安装的玻璃窗等，即使有冰雹等灾害性天气等，玻璃也不会破碎造成伤害。
⑵、需要防弹、防盗、防爆、放冰雹的建筑物上及即要求安全隔离游客观察的场所。
如银行、博物馆、展览厅、珠宝店等需要透明但有可能发生枪击、偷盗、抢劫的场所应用到防弹夹层玻璃；有爆炸危险、有毒的生产及试验场所，既要观察其反应情况、又要防止因爆炸及有毒有害物品对人健康造成影响，也需要应用厚的防爆夹层玻璃来达到目的⑶、地板、玻璃走廊。
SGP夹层玻璃能承受较大的压力并可满足透明观察的需要，可以用做潜艇视窗、深水窥视镜、观赏水族馆等。
在玻璃上印上图案后做成高强度夹层玻璃可以用做有特殊效果的地板。
⑷、超高层建筑、大型公共建筑安全玻璃。
现代建筑越来越高、越来越大，超高层、超大建筑要承受更大的风力、地震力和温度变化的影响，要求玻璃有更高的承载力和刚度，而且万一破损还要有一定的剩余承载力而不会坠落，采用SGP胶片生产的夹层玻璃更适用于超高、超大建筑。
典型应用如广州电视塔高度600米、上海中心高度632米等。
⑸、超大规格建筑玻璃。
现代建筑对单片玻璃的尺寸要求越来越大，采用SGP胶片生产的长度超过10米以上的建筑玻璃或玻璃柱，其安全性、观赏性可以满足这种建筑玻璃的需要。
典型应用如上海苹果店12.6m×2.6米；张家界玻璃栈道等。
图1广州电视塔图2上海中心图3苹果店和东方明珠图4玻璃楼梯SGP夹层玻璃因其具有良好的透明、安全等良好性能，已经在各行业广泛使用，并将随着人们对安全、美观和奇特结合需求的进一步提高，SGP夹层玻璃的应用将更加广泛。
4、SGP胶片的存放SGP的包装有片状和卷装包装两种方式，卷装包装的SGP胶片，其搬运、吊装相对简单，与传统的胶片基本一致；片状包装是放在水平托盘上并由防水防潮包装密封好，板材包装箱即是外包装又有减少板材变形的作用，打开包装后应保留外包装箱。
未打开的包装的SGP 胶片在储存时不需要特别控制温度、一般室温仓库即可，长期室温储存不会产生相互粘结，在一般的防潮环境下可以存放几年而保持稳定的性能、整体品质不会改变。
SGP胶片与PVB 胶片相比对水分的吸收率很慢，但如果一旦吸收了水分使含水率超过了标准，吸收的水分很难像PVB一样通过在适当温湿度环境中存放一段时间使其释放出来，重新达到含水率平衡要求。
所以开封使用后剩余的SGP胶片一定要采取措施重新进行密封并保证包装密封效果和包装内湿度，避免长期存放造成SGP含水率超标。
为避免板材变形，每层之间应插入包装箱上盖来保护，使用原包装托盘最高不要超过5层，避免托盘对下层板材造成压痕，如库存量大的话最好采用图1所示的存放架存放。
在存放或使用过程中要保持胶片水平放置、避免垂直放置。
SGP胶片的产品厚度目前有0.89、1.52、2.28、2.54mm几种。
未打开的包装的P胶片在储存时不需要特别控制环境温度，在一般的防潮环境下可以存放几年而保持稳定的性能、整体品质不会改变。
但当打开包装吸收环境中的水分后，随着时间的变化，会导致与玻璃结合力的降低，建议存放时间不超过3年。
SGP与PVB相比对水分的吸收率很慢，吸收水分后也会导致黏结力降低，图2为SGP胶片暴露在3种不同相对湿度环境下的吸水率曲线；在合片室温度20～25℃、湿度25±2RH的条件下，原则上SGP胶片含水率不会超过0.2%。
图5SGPs胶片板材存放架图6SGP胶片不同湿度时吸水率虽然SGP胶片吸水率较小，但如果一旦吸收了水分使含水率超过了标准，吸收的水分很难像PVB一样通过在适当温湿度环境中存放一段时间使其释放出来，重新达到含水率平衡要求。
所以开封使用后剩余的胶片一定要采取措施重新进行密封并保证包装密封效果和包装内湿度，避免长期存放造成含水率超标。
从包装箱中取出胶片时，要沿原始密封线内侧用锋利的小刀割开密封袋，带上不起毛的手套，在拖出袋子前搬开上层胶片并轻轻抖动，使空气充入包装袋中，方便取出胶片；如一次用不完，需要对包装袋进行密封，密封前将内部的空气排出并折叠多余的密封袋，用防水铅箔胶带或热封机完全密封住结合线部分，重新密封过的包装最好储存在温湿度受控制的环境，比如合片室。
如果确认密封完好、包装内湿度合适，可直接放置于普通室内环境进行保存。
5、SGP胶片使用（1）、裁切对于厚度为1.52mm以上的离子型SGP胶片在使用前要根据夹层玻璃订单尺寸切割到合适的尺寸，虽然SGP胶片相对于PVB胶片有一定硬度，裁切难度大一些，但建议不要用电锯切割避免切割产生的碎屑黏在胶片的边沿、需要采用清洗机才能确保完全去除。
SGP胶片具有良好的尺寸稳定性，可以准确滴裁切到和玻璃吻合的尺寸，裁切得当时合片后不需要进行修边处理。
一般采用下述几种裁切方式：锋利的小刀、自动切割台、冲切、机械划痕后在折断等。
最广泛的方法是比较经济和直接的使用锋利的小刀进行裁切，裁切的步骤如下：使用尺子作为模板进行裁切以保证得到正确的尺寸，用锋利的小刀眼模板的边沿划痕，见图7；如果需要弯曲或不规则的形状，可以采用切割好形状的平板玻璃作为模板。
切割后沿切割轮廓线划痕折叠胶片并撕开或折断胶片，见图8。
切割后用无尘布或专用粘辊将边沿表面的碎屑清除。
图7裁切SGP胶片图8折断SGP胶片未开封的胶片是非常干净的，然而材料表面可能附着静电，在合片前需要进行清洁，否则表面因静电导致吸附污染物，从而影响产品质量。
在合片前要进行最后的清洁，清洁可采用粘辊、离子化洁净空气吹洗、用无尘布擦拭等。
对于0.89mm的SGP胶片，与较厚胶片相比由于表面积的增加会有更快的吸水率，在存储和使用时对环境和使用剩余胶片的包装要更加注意；相对于较厚的胶片，0.89mm的胶片更容易用小刀进行裁切，清洁可采用粘辊或无尘布进行清洁，不要使用清洗机。
（2）、合片：合片前的玻璃必须是经过清洗并且确认是干燥的，最后一道需用去离子水清洗并干燥。
用去离子水清洗的玻璃和SGP胶片的黏结力比用自来水清洗的玻璃黏结力高；水温最好大于55℃，以保证清洗的效果。
为保证SGP夹层玻璃的质量特别是黏结强度，生产时务必注意以下两点：一是SGP胶片必须直接与玻璃的锡面粘结，即使用ATTA的方向—玻璃空气面/玻璃锡面/SGP胶片/玻璃锡面/玻璃空气面。
二是对于无法采用锡面接触的玻璃结构，如多层夹层玻璃或非浮法生产的玻璃，需要在非锡面采用黏结促进剂。
使用黏结促进剂可以提高胶片和玻璃的黏结等级；在任何情况下，当胶片与玻璃的接触面为非锡面的时则必须使用黏结促进剂。
粘结促进剂可有夹层玻璃生产企业自行配置，也可购买配置好的溶剂。
促进剂的有效成分是4-氨丙基三乙氧基硅烷。
下面提供两种配方，第一种为标准配方，第二种为改良配方（利用更易得到的原料）。
两种黏结促进剂的配方见下表：两种黏结促进剂的配方第一种配方只需极少量的4-氨丙基三乙氧基硅烷就可以获得较高的黏结性能；采用第二种改良配方的要确保异丙醇和白醋的纯度高并且不含其它添加剂成分。
由于该溶液是易燃的，要确保储存在隔绝热源以及避免明火的区域。
在配置该溶剂前，要确认了解所有硅烷偶联剂、醋酸、异丙醇材料安全数据表中的推荐使用方法，溶剂配置完成后需要放置24小时后才能使用，以确保硅烷偶联剂充分水解。
该溶剂要存放在塑料或玻璃密闭容器中，溶剂的保存期为4个月。
黏结促进剂应使用在玻璃表面而非胶片表面上，使用的方法如下：①现用喷雾器在玻璃表面喷撒然后用干布摸匀，②将粘结促进剂先用于不起毛的抹布上然后用该抹布擦拭玻璃表面，③使用专用的溶剂涂布设备将黏结促进剂均匀涂在玻璃上。
涂布黏结促进剂需要的保持洁净的合片室内进行，玻璃需要预先经过清洗机清洗干净，并确保均匀涂布在整个玻璃表面；不要涂布过多的促进剂，涂布过多的促进剂反而可能导致黏结力下降。
促进剂涂布后可立即进行合片操作。
黏结促进剂对辊压、真空袋预压工艺和高压釜工艺均适用，其工艺参数不受影响。
为保证夹层玻璃实现ATTA的方向，对于SGP夹层玻璃订单，要从切割、钢化工序就要开始进行要求，特别是钢化，为了保证两片甚至多片钢化玻璃夹层时的吻合度，需要对钢化玻璃进炉方向、位置等进行标示，以便夹层时配对生产，保证变形在同一方向；要尽量减少钢化或半钢化玻璃的波形和边部折边对夹层玻璃的影响。
