三极管代替MAX232集成电路的制作
AT89C2051烧写器制做经验
AT89C2051烧写器的制做与调试的经验采用的就是上面的图。
E51Pro V2.0宇宙版的软件。
我是分成两块板制作，一块就是MAX232电路，上图左下角。
网上买的贴片SO16 MA232，制板焊接，通电，12V电压端只有几伏，芯片发热，仔细检查电路没有什么问题，换另一块芯片，还是不行，一共换了5块，只有一块能输出12V，但是不稳定，有时行有时不行。
上网查，说是山寨的多，质量不过关。
又从另一家网购的DIP 16直插芯片，重新制板，电容按说明书全换成1UF 50V的独石，还是不行。
网上说电荷泵瞬间电流大，分析电源（手机充电器）可能不好，换另一个电源，又在16脚串联一只2R电阻，总算出来12V 电压了。
+9V、-9V也有了。
做电路其余部分的板子，焊接，按步骤调试。
12V又不对了。
看来MAX 232国产假货太多了。
于是用MC34063升压电路提供12V电压。
重新调试，12V 电压正常，三只三极管切换电路正常。
给AT89S51输入HEX 文件，安装上AT89S51(可用S52、STC89C 52等代替)、AT89C2051，DB9插到电脑串口上，提示找不到器件，检查电路，发现有焊接错的地方，因为为了省板，飞线多。
改正之后，能检测到元件，特征字1E 21 FF ，对了。
试着录入那个点亮LED 的程序的HEX 文件。
校验提示34个错误，反复几次都是如此。
百思不得其解，上网查也得不到答案。
陷入了迷茫------查看上位机软件中的缓存1、2，1是保存录入程序的16进制文件，2是从2051单片机中读出的数据。
最左边是地址，每行8个16进制代码。
发现只有头3个代码是一样的，往下都是FF，一直到0800这个地址，往后就不一样了，1中是源数据，2中则是FF 。
几十个数据都不一样。
本人编程知识有限。
唯有再三分析，上网查找资料，甚至研究了源程序代码，学习了HEX 文件结构，排徐各种可能，在一个安静的清晨，在手机页面上看了一篇文件，说是HEX 转换为BIN 文件有可能变得很大，突然意识到那个0800地址问题。
MAX232芯片可以完成TTL与EIA双向电平转换
TTL/CMOS INPUTS 端.这个端口是的作用是输入TLL或CMOS信号的...一般为0-5V... 低电平为零,高电平为VCC.TTL/CMOS OUTPUTS端,这个端口的作用是输出TLL或CMOS信号...输出电压一般为0-5V...低电平为零..高电平为VCC.RS232 OUTPUTS 这端口是把TTL或CMOS的信号转为RS232的信号输出...输出为正负12V...到电脑....RS232 INPUTS 这个端口是接收到电脑发出的正负12伏...由232输出转为TTL或CMOS信号...这个信号也为正负12V...MAX232内部有二组232转换电路...使用的时候...一般是11------ 14 13----12为一组.10-----7 8----9为一组...51单片机要与PC机进行串口通信，通常使用MAX232芯片来作电平转换。
下面把MAX232与51单片机的接口电路贴出来供大家参考。
（此电路图已经过实际验证）MAX232芯片可以完成TTL与EIA双向电平转换，MAX232提供两路串口电平转换，现在只用一路串口，所以另一路悬空不使用，MAX232与51单片机接口电路如下图所示。
（单击图片可放大）图中DB9为串口的插头(母接头)，插座共有9个引线.MAX232的12脚接单片机的P3.0(RXD)MAX232的12脚接单片机的P3.1(TXD)MAX232还带有4个电容，都是容量都是104，为了减少电路板体积，可以用无极电容代替极性电容。
VCC 是5V DC提示：串口插座有公母两种类型其中公的串口插座是带有插针的(有针)母的串口插座是不带有插针的(有洞)如下图所示由以上分析可知，DB9为母接头，而电脑PC的串口接头一般是分接头。
所以此电路与PC相连时，所用的串口线应该是一公一母的串口线。
TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑"1"，0V等价于逻辑"0"，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。
MAX232芯片使用方法
MAX232芯片使用方法1 综述最近用到了MAX232芯片，因此做一个小记录。
2 芯片介绍介绍：MAX232是美信公司专门为电脑的RS-232标准串口设计的单电源电平转换芯片供电：+5V1.1 主要特点a.符合所有的RS-232技术标准b.只需单一+5V供电c.偏载电荷泵具有升压、电压极性反转能力，能够产生+10V和-10V电压V+和V-d.功耗低，典型供电电流为5mAe.内部集成2个RS-232C驱动器1.2 引脚配置3 应用3.1 应用场景3.2 电路实现下图是芯片的典型工作电路，根据上面的管脚配置我们就可以设计出电路了：3.3 软件实现使用232芯片不需要进行任何编程，直接就能使用，但是要注意接法，其中T2in是指接单片机的TX，R2out是指接单片机的RX。
4 重要提示4.1 关于232的稳定性我在使用MAX3232的时候出现了很多的硬件问题，之前以为是软件问题，结果发现是硬件问题，浪费了很多时间。
我用了2个串口，然后使用MAX3232引出2个232电平，但是发送接收数据有问题，用TTL电平的串口则没有问题，，对同一个口进行对比后发现，原来不使用232的时候就没有事情，因此归结月232问题，但是换了2324.2 关于232和TTL连在同一个上面的问题有时候客户需要提供232和TTL两种接口的电平，如上面描述直接连接就可以使用，但是有一个问题，如果是同一个串口（例如USART1），将其连上232芯片后引出232接口，同时引出该串口的USART接口，此时开发板可以给电脑发（开发板发送到串口线上没问题，串口USART和232在串口调试助手中都可以接收到数据），但是如果是电脑端给开发板发送的话就只能是232发送了，使用USART的串口调试助手是没法给开发板发数据的，这一点一定要注意，免得浪费时间。
临时的解决办法是直接把RS232的芯片引脚给剪掉（克路德项目经验）。
（新增2016-01-05）发现剪掉管脚和不剪掉管脚，程序好于区别，暂未深究。
关于三极管作为RS232电平转换进行通信的一点个人总结

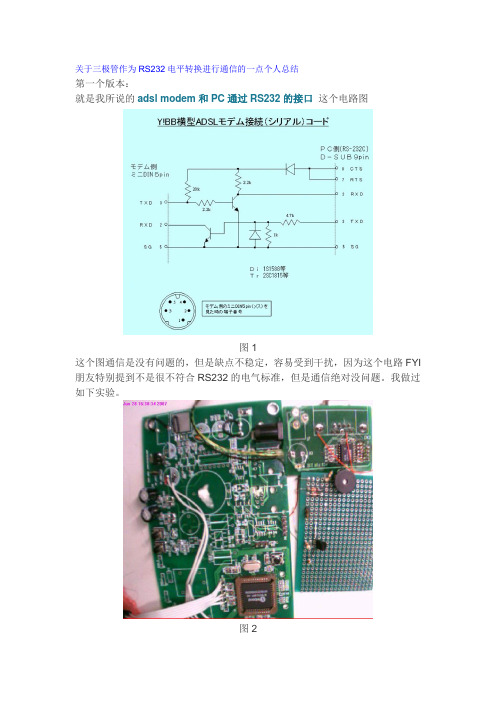

关于三极管作为RS232电平转换进行通信的一点个人总结第一个版本：就是我所说的adsl modem和PC通过RS232的接口这个电路图图1这个图通信是没有问题的，但是缺点不稳定，容易受到干扰，因为这个电路FYI 朋友特别提到不是很不符合RS232的电气标准，但是通信绝对没问题。
我做过如下实验。
图2图3（专门放大看看效果）左边一块是为了进行和pc通信用到的一个华邦单片机，右上角的是一个通过232芯片的电平转换接口电路（为了有一个焊接DB9的2脚的地方，所以就用这个电路作桥梁力量根红线就是直接接到DB9的2脚和地），右下边的一个就是三极管电路了。
按照图1的解法搭建的一个。
单片机固定发送一字符串“Wellcome to test RS232！”，发现接收的情况还比较好。
只是在没有任何干扰的情况下，但是如果受不小心碰到引脚，那就会出现乱码了！这对于通信的电路来说是致命的。
图4图4就是串口接收的信息。
2、还有一个电路就是带电容可以产生伏电压的。
图5图5有个不同的地方就是很好的利用了串口的电气特性来偷电给三极管供电，还用到在DB9的PCTXD 不工作时维持逻辑1(-12V)的特性, 来对C7 充电, 以提供PCRXD 的负电平。
但是这个电路有个很不合理的电管，串口的4、6、7、8这几个引脚我测量过，有输出电压应该在12V左右的，这个电压给图5中的9015供电，然后图五所示6out的应该是接到5V的系统上，所以不管则那样，9015始终是倒通的，DB9的2引脚始终保持在12V左右，无法达到我们需要的效果，这个通信不成功。
3、还有个对于上面来说综合了前面的优点，改进了不少。
图6如图6所示，图6中电源采用5V供电，这就很好的避免了图5的那个问题了，因为9015的导通条件应该是TXD的电压比9015的供电电压低至少0.7V以上，才能保证很好的通信。
所以图5中的偷电电压为12V左右，远比6out的电压5V 大，不管如何，9015是倒通的。
max232芯片
max232芯片MAX232是一款常见的RS-232级别转换芯片，用于将RS-232级别的信号转换为TTL/CMOS级别的信号，从而实现RS-232串口与微控制器或其他逻辑电路的连接。
MAX232芯片由美国公司Maxim IntegratedProducts研发生产，广泛应用于电子设备中的串口通信。
MAX232芯片有多个型号，如MAX232、MAX232E等，不同型号之间参数可能存在差异，但基本原理和功能大致相同。
MAX232芯片包括两个发送器和两个接收器，可为两条RS-232串口提供TTL/CMOS级别的信号转换。
MAX232芯片的两个发送器使用外部电容来实现电压倍增功能，RS-232的电压范围是15V到-15V，而TTL/CMOS电平一般为5V到0V。
发送器将TTL/CMOS的逻辑电平转换为RS-232的正负电平，通过电容产生高于5V的电压，从而实现电平转换。
MAX232芯片的两个接收器使用电阻分压电路将RS-232的电压范围转换为TTL/CMOS电平范围。
接收器通过电阻分压将RS-232的正负电平转换为0V到5V的TTL/CMOS电平，从而实现电平转换。
MAX232芯片还包括一个内部的电压稳压器，用于实现5V的稳定电源供电。
在使用MAX232芯片时，只需提供外部一个较高的电压，如V+可以为5V到15V，然后芯片内部的电压稳压器会将该电压稳定为5V用于芯片内部的电路工作。
MAX232芯片常用于将RS-232接口的电平转换为TTL/CMOS 电平，以实现串口通信。
比如，它可以将计算机的RS-232串口信号转换为TTL/CMOS电平，通过与单片机连接，实现计算机与单片机的通信。
同时，它还可以用于其他类型电子设备的串口扩展和通信。
MAX232芯片结构简单、应用广泛，并且有较低的成本，因此在许多电子设备中被广泛使用。
它提供了一种简单可靠的RS-232与TTL/CMOS电平之间的转换方法，方便了串口设备之间的连接与通信。
几种RS232转TTL电路
用三极管实现RS-232转TTL电路一1， DB9的2脚为RS-232电平信号接收端，RXD；3脚为RS-232电平信号发送端，TXD；2，DB9的4脚与6脚并联，7脚与8脚并联可能是用于串口取电（与二极1N4148，稳压二极管或者三端稳压器78L05等组成串口取电+5V电路）3，图中的Vcc应该是+5V，TXD接单片机TXD，RXD接单片机RXD。
二工作原理是：C7电容产生负压MAX232只是把TTL电平0V或5V转换到3V到15V或-3V到-15V之间。
TXD为高电平时Q3截止，由于PCRXD内部呈高阻态PCTXD平时为负电平，此电平经过R7使PCRXD也为低电平，逻辑值为1。
TXD为低电平时Q3导通，PCRXD为高电平，逻辑值为0；D1在PCTXD为低电平时导通，使电容充电，在PCTXD为高电平时D1截止，电容不能放电，能够维持PCRXD上的低电平。
PC发数据时，PCTXD空闲时为低电平，为高电平时Q4导通RXD变低，逻辑值为0三三极管代替MAX232集成电路的制作PC机串口大家都不会陌生了吧！我们可以使用串口电缆直接连接两台PC机的串口，实现两台PC机的串口通讯。
但是PC机和单片机的通讯却不能够用电缆直接进行连接，原因是PC机RS232串口的电平标准和单片机的TTL电平不一致，因此单片机和PC机之间的串口通讯必须要有一个RS232/TTL 电平转换电路。
通常这个电路都选择专用的RS232接口电平转换集成电路进行设计，如MAX232、HIN232等。
本实验采用NIH232CP芯片来完成串口接口电路，NIH232和MAX232可以直接互换。
当然，我们也可以使用分立元件来搭建RS232电平转换电路以供我们实验使用，下图给出了一个常见电路，只要器件完好，电路焊接完毕后即可正常工作，经实际使用，效果良好。
不用MAX232实现DSP或MCU与PC通讯的电路，元件经济，结构简单设计巧妙。
工作原理是：MAX232只是把TTL电平0V或5V转换到3V到15V或-3V到-15V之间。
三极管组成的串口接口电路图(含RS232 RS485 资源整理)
三极管组成的串口接口电路图1．三极管组成的RS232串口接口电路图典型的RS-232串口的信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5V～+15V，负电平在-5V～-15V，而单片机串行口一般为TTL电平(0V～5V)。
两个串口之间不能简单地直接用电线连接。
它利用VD2和C1从RS-232接口获取通信所需的负电源，能很好地实现两个接口之间的电平转换和数据通信，经笔者多年使用实践证明通信效果十分优秀，而且，在工作电压为3.3V时，仍非常稳定。
三极管组成的RS232串口接口电路如果将图中电路做成一块小巧的电路板，即可装进RS-232插座，用四芯线缆将VCC、TXD、RXD、GND引出，即制成了一条通用的串行数据通信线。
附两种电路：一种用同一个三极管，另一种和上面差不多哈（不过网上有人做了分析，这种电路要稳定些）：2．Simple RS232C Level Converter using TransistorsThere're many, who built the Easy Programmer or C-52 Evaluation Board, asking for the RS232C level converter chip, DS275. Many have changed to MAX232 instead, because of not available inhis home. Here is another simple and cheap circuit using small signal transistor providing TTL to RS232C level converter.A circuit diagram shown above was used two small signal transistor, NPN and PNP transistors. Dash line separate transmitter and receiver circuit. For those who need only transmitter circuit can use above circuit (and GND (5) signal ). Technically the RS232C is -3V to -12V for logic '1' and +3V to +12V for logic '0'. The transmitter circuit uses PNP transistor, BC557. While in mark state the TxD signal is logic '1', Q1 turns off. TxD (pin3) then provides -9V (depends on what converter chip being used for COM1, say) to RxD (pin2). For space state, TxD control signal then becomes logic '0', which turns on Q1, the approx. +5V is then fed to RxD (pin2). With this method, while sending data has being made, TxD (pin3) must stable at -9V, say.Some applications not only need transmitter, but also for receiving data. The circuit below dash line is a simple inverter circuit that converts RS232C level back to TTL logic again. When PC sends data to TxD (pin3) pin, logic '1' is -9V, say, Q2 turns off, RxD (TTL) is approx. +5V. The start bit makes TxD (pin3) to approx. +9V, Q2 then turns on, RxD (TTL) then becomes approx. 0V.The circuit above can be used for half duplex transmission. I have tested with the Easy-Downloader both version and C-52 EVB to replace DS275 chip. It works fine. My student have made the circuit on a small PCB with 8-pin DIP socket. It can replace DS275 directly.Of course for PIC, as shown in my page we can connect the PIC I/O pin directly to the COM1 without the need of RS232C level converter chip, say. It's quite lucky for those who who use PIC chip. But with another microcontroller that need such converter, for hobbyists project, I thought above circuit would be better.2nd version RS232C level converterHere is the 2nd version level converter using two NPN transistors. Without the need of borrowing negative supply from TxD pin, we use a simple inverter circuit as shown below. The RxD' pin now can switch between approx. 0V (not -10V as above circuit) for logic high at pin 3 and approx. +5V for logic low. This is not RS232C standard, but most modern PC use the converter chip that accepts such level. I have tested with 9600 baud, it works fine. For the receiver, the circuit is same as the 1st circuit. The pin number in ( ) is for DS275 8-pin DIP, so with these circuit, we can replace the DS275 easily. Please try with your PC, either one. Any small signal transistors can be used as well. The one used in my prototype was 2SC1740, small package. Resistors are 1/8 watt.Feedback:Subject: NEW Date: Wed, 4 Nov 1998 16:17:22 -0800 From: "asghar charmin" To:Dear WICHITI changed your hardware and it work good with my pc I send files for you. Thanks, Asghar Charmin--------------------------------------------------------------------------------Asghar Charmin from Iran sent me modification for his PC's serial port shown below. I hope this would be useful for other.3. 超简单RS232转RS485电路有网友测试可用，本人没有亲自测试。
MAX232电路及三极管替代MAX232电路
RS-232接口电路数据传输接口是数据传输的硬件基础，也是数据通信、计算机网络的重要组成部分。
单片机本身的数据传输接口主要为8位或16位并行数据接口、全双工串行通信接口，但电子技术的迅速发展使得许多新的数据传输接口标准不断涌现，大多数的单片机并没有在硬件中集成这些新的数据传输接口。
为了使单片机适应不同标准的各类数据传输协议，必须对单片机的数据传输接口进行扩展。
而随之而来的就是一系列的接口标准的诞生，其主要有RS-232标准、RS-485标准。
方案一：RS-232接口标准RS232C是一种电压型总线标准，可用于设计计算机接口与终端或外设之间的连接，以不同的极性的电压表示逻辑值。
-3至-25表示逻辑“1”，+3至+25 表示逻辑“0”，其电平与TTL和CMOS电平是不同的，所以在通信时必须进行转换。
MAXIM公司的MAX232接收/发送器是MAXIM公司特别为满足EIA/TEA2232的标准而设计的，它们具有功耗低、工作电源为单电源、外接电容仅为0.1uF或1uF的电容，其价格低，可在一般需要串行通信的系统中使用。
MAX232引脚C1+与C1-、C2+与C2-、V+与VCC、V-与GND之间的4个0.1uF的电容不可缺少，一般选用陶瓷介质的电容。
MAX232可以用作单片机和单片机之间、单片机和PC机串口之间的符合RS232串行接口电路。
只要将待进行串行传输的设备的发送和接收端相应的接上，编程即可。
单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通讯。
图3.3通信电路Fig3.3 Communication circuit方案二：RS-485接口标准符合RS-422标准的驱动器适合于集团线路类型的应用，但是TIA/EIA-422器件不能用于构成真正的多点总线。
因为一个真正的多点总线应由连接到单总线的多哥驱动器和接收器组成，并且其中任何一个均可发送或接收数据。
RS-485标准采用平衡式发送、差分式接受的数据接收器来驱动总线。
基于BH1750-的实时光照强度监测系统2
返回主线
Thank you!
采用USB电源供电方式，ISP线烧下载程序和 硬件复位。在后期调试过程中，通过USB连接 电脑，将修改编译过的程序直接通过USB下载 到系统中。
1、通过USB/RS232转 换线，把USB接口换为标 准RS232接口。
2、采用NPN三极管 8050代替MAX232，把 RS232电平转换为USB数 字电平。
采样方案说明：
光敏二极管、光敏电阻、BH1750这三个方案。
对比这三个方案，可以直观的看出方案一和方案二比较方案三来 说结构简单、易于实现，方案三采用集成电路方式，精度更高、可靠 性更好，但实现难度较高。方案一采用光敏二极管感受光照变化情况， 通过负载电阻RL转化为电压信号。方案二是方案一的升级，提高了可 靠性和精度。方案三采用集成电路方式，将感受到的光照变化，转换 为数字信号，直接与处理器进行通讯，更加的方便可靠。
temp=(float)dis_data/1.2;
conversion(temp);
//计算数据和显示
Display ();
//显示
}
}
3 研究 成果
Result (成果)
1 系统实物制作并完成调试，成功达到设计效果。
实现了设计的要求、能进行正常的工作和演示。 并通过实验测试得到了数据结果，且对数据的正确 性进行了分析验证。
手机电筒
0
660
手机电筒
30
523
手机电筒用一张图片60来说明研究成果239
手机电筒
90
32
备注
测试距离 20cm。
Result (成果)
返回主线
500 400 300 200 100
0
3500 3000 2500 2000 1500 1000
三极管RS232转TTL电路的改进方案2
三极管RS232转TTL电路的改进方案
在测试蓝牙模块时，发现单通现象，电脑可以通过蓝牙模块传给手机，但手机的数据无法传送至电脑。
但在中间段的收发自环时发现两端模块自发自收都没有问题。
主要是RS232转TTL电路与蓝牙模块对接时问题，蓝牙模块发出的“1”电平较低，仅有约3.2V，造成RS232转TTL电路不正常工作，对进路做好改进（详见图中红色部分），同时增加了数据传送指示功能，收发分开指标。
经实测，对接3.3VTTL模块，在19200Bps速度以下没有问题（9600Bps最有用了）。
（可从USB直接取电）
· RS232转TTL的改进电路，可自适应5
与3.3V，针对某些3.3V模块（如蓝牙
模块）的TXD输出电压较低，导致Q3
始终导通（RS232端可发送数据，但
收不到数据），通过红色发光二极管
抬高电压。
同时二极管的闪烁可以兼
做数据传送时的指示。
后续在调速一个通信模块，要对较高速率数据流转换，以上改进电路的误码率较高，改进了电路2，只用一个红色发光，无论数据有收或发，都会闪烁指示，实测速率可超过115200Bps（更高速率的没测过）。
· RS232转TTL 的改进电路，可自适应5
与3.3V ，针对某些3.3V 模块（如蓝牙模块）的TXD 输出电压较低，导致Q3始终导通（RS232端可发送数据，但收不到数据），通过红色发光二极管抬高电压。
同时二极管的闪烁可以兼做数据传送时的指示。
（可从USB 直接取电）
红色发光二极管
改为5.6K
RS232转TTL 的原常用电路
供参考。
