镉镍蓄电池运行维护
镉镍电池组维护保养规定办法
镉镍电池组维护保养规定办法背景介绍镉镍电池组是一种常用的蓄电池，被广泛应用于工业、交通、家用等多个领域中。
正确的维护保养可以延长电池使用寿命，保证正常运行。
本文就镉镍电池组的维护保养规定办法进行详细介绍。
维护保养规定办法电池运行环境1.镉镍电池组应存放于干燥、清洁、通风良好的环境中，避免日晒雨淋、渗水、高温、低温等极端环境。
2.镉镍电池组应放置在平坦、牢固的支架上，不要长期放置在倾斜、颠簸的地方。
3.镉镍电池组不宜放在有害气体、腐蚀性气体等环境中。
充电管理1.镉镍电池组在充电前应检查电池电量并记录，以便调整充电量。
2.充电过程中，必须根据电池组的实际情况合理调节电流、电压，避免过充、欠充等问题。
3.镉镍电池组充电完成后应及时断电，避免过充导致电池老化。
4.镉镍电池组在接受长时间充电时，应定期检查电池温度和安全性能。
放电管理1.镉镍电池组在使用前应检查电池电量，并记录，以便及时更换或充电。
2.镉镍电池组在放电过程中，应保持电流稳定，避免瞬间大电流放电。
3.镉镍电池组在长时间放电后应及时充电，防止电池电量不足影响电池使用寿命。
清洁卫生1.镉镍电池组应定期进行清洁，避免灰尘、污垢等对电池造成损坏。
2.清洗时，应使用清水或中性洗涤剂，避免使用腐蚀性强的清洁剂。
3.镉镍电池组应保持干燥，避免出现水蒸气和水滴。
维修保养1.镉镍电池组故障时应及时排查和修复，切忌大修再造。
2.镉镍电池组更换电池时，应选择符合要求的电池，避免使用劣质电池。
3.镉镍电池组应遵循电池使用说明操作，避免不当使用导致电池组损坏。
结语综上所述，镉镍电池组是一种常用的蓄电池，在使用过程中需要遵守一定的维护保养规定办法，才能保证电池组的正常运行和漫长的寿命。
这些规定办法包括电池运行环境、充电管理、放电管理、清洁卫生和维修保养。
只有时刻关注这些问题并加以处理，才能有效延长镉镍电池组的使用寿命。
镉镍蓄电池运行维护
镉镍电池的运行维护l 充电现在有的资料推荐0.1CA电流，但这是比较保守的。
也就是说如能照此充放电。
电池的实际寿命应该超过说明书所规定的寿命(10年)。
本文推荐恒流用0.2CA充电，恒压用1.42～1.55V充电。
1.1 恒流充电对已经放完电的碱电池，用0.2CA充电约7～8h (即约150％容量)即可充满。
充电后期单个电池电压为1.45～1.75V。
这一变化幅度较大，与电池型号及环境温度有关，见表。
电压上升到此范围历经1h不再升高，即为已经充满。
如发现充电后期电压升到不再升高之后出现下降,即应立即停充。
发生过较大的电压下降的电池，其容量、寿命会降低。
1.2 恒压充电以每只电池1.45～1.55V的恒定电压向电池组充电，直到充电电流下降到0.01～0.02CA即为充满。
由于电池在放完电后端电压约1.0～1.1V，故如一开始即用恒压充，则电流将会太大。
通常先用0.2CA恒流充3～4h，待端电压升到1.4V以上再用恒压充满。
与恒流充电比较，恒压充电所需时间长(40～50h)，不利于人工维护充电。
但其后期总电压不高，充电后期电池温度也较低，有利于运行中的直流系统；且可利用自动装置保持恒压。
故推荐在运行中的设备上采用恒压充电法。
充电时的化学反应会使电池内的温度升高，故须密切监视充电时的温度，勿使超过45℃。
由于电池内部与外部有温度差，故外壳温度不得超过40℃。
2 放电对于浮充运行的设备，应作定期核对放电，以掌握电池的实际保有容量状况。
放电电流一般用0.2～0.25CA。
在放电过程中必须经常测量各个电池的端电压，使之不低于1.0V。
’直流系统电压过低对运行不利，且电池放电到低于1.1V后电压下降很快，不易控制在恰好达到1.0 V：故放电到单电池电压达1.1V时，即可停放而转为开始充电。
亦即对220V 系统当电压降到200V即应停放。
因其后所能放出的容量已经很小，核对容量的目的可说已经达到。
放电以后停放时间通常不应超过8h，即应再次充电。
镍镉电池直流屏维护及操作

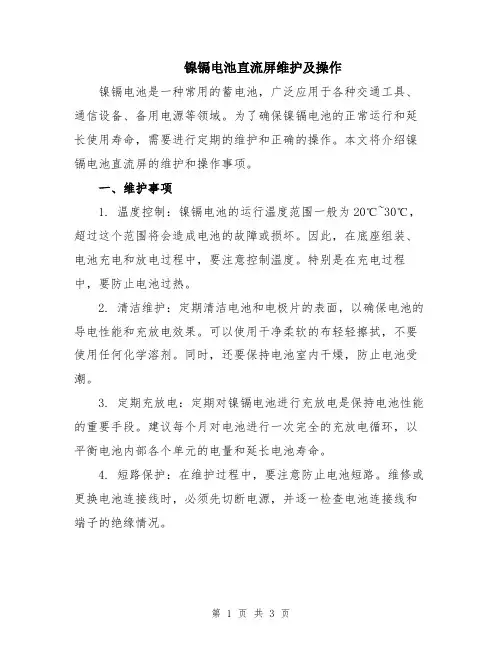

镍镉电池直流屏维护及操作镍镉电池是一种常用的蓄电池，广泛应用于各种交通工具、通信设备、备用电源等领域。
为了确保镍镉电池的正常运行和延长使用寿命，需要进行定期的维护和正确的操作。
本文将介绍镍镉电池直流屏的维护和操作事项。
一、维护事项1. 温度控制：镍镉电池的运行温度范围一般为20℃~30℃，超过这个范围将会造成电池的故障或损坏。
因此，在底座组装、电池充电和放电过程中，要注意控制温度。
特别是在充电过程中，要防止电池过热。
2. 清洁维护：定期清洁电池和电极片的表面，以确保电池的导电性能和充放电效果。
可以使用干净柔软的布轻轻擦拭，不要使用任何化学溶剂。
同时，还要保持电池室内干燥，防止电池受潮。
3. 定期充放电：定期对镍镉电池进行充放电是保持电池性能的重要手段。
建议每个月对电池进行一次完全的充放电循环，以平衡电池内部各个单元的电量和延长电池寿命。
4. 短路保护：在维护过程中，要注意防止电池短路。
维修或更换电池连接线时，必须先切断电源，并逐一检查电池连接线和端子的绝缘情况。
5. 定期检查：定期检查电池电压、内阻和容量等参数，以及连接线和端子的紧固情况。
如果发现异常，及时维修或更换电池。
二、操作事项1. 充电操作：在给镍镉电池充电之前，要先检查充电设备是否正常工作，保证充电电流和电压适合电池需求。
使用恰当的充电曲线，不要超过电池的额定电流和电压。
充电时间一般为10~14小时，不要过长或过短。
2. 放电操作：放电时要注意不要将电池放电过度，以免损坏电池。
一般来说，当出现电压降至1.0V以下时，应该停止放电。
在放电过程中，要控制电池温度，不要让电池过热。
3. 保护措施：在操作过程中，要注意防止电池的短路、过充和过放。
不要将电池与金属接触，防止电池短路。
在充电过程中，要有过充保护措施，以防止电池过热和损坏。
在放电过程中，要有过放保护措施，以防止电池电量过度消耗。
4. 注意事项：镍镉电池是可充电电池，但也有一定的自放电现象。
烧结式镉镍蓄电池使用维护手册新中文
1 概述四川长虹电源有限责任公司生产的烧结式镉镍蓄电池（组）〔以下简称“蓄电池（组）”〕具有大电流及低温放电性能好、适用温度范围宽、自放电小、耐电气误操作能力强、使用维护简便、循环寿命长、机械强度高、安全系数高、抗冲击振动能力强等特点。
产品适用于机车、地铁轻轨车辆、UPS系统及开关柜等的应急起动。
，3 蓄电池（组）使用前的准备3.1 开箱检查3.1.1 检查并确认包装箱是否完好。
3.1.2 蓄电池（组）开箱后，应首先检查配件与备件是否齐套，蓄电池是否完好，蓄电池单体壳、单体盖有无机械损伤。
3.1.3擦去蓄电池极柱和螺母上的凡士林油；将蓄电池上安装的塑料螺塞（不可排气！）更换为配件中的翻盖气塞或金属气塞。
注：若蓄电池上安装的是金属气塞或翻盖气塞（可排气！）则可直接使用。
警告：检查维护蓄电池(组)时，切勿带戒指、手表或其它金属饰物。
3.2 容量检查蓄电池（组）以放电态出厂，出厂前已进行了容量筛选和电解液液面调整。
蓄电池（组）在进行容量检查时，将蓄电池（组）正极接充电装置的正极，蓄电池（组）的负极接充电;注：1) 蓄电池（组）可根据用户要求，以充电态带液出厂（在包装箱前后两面的右上角两侧面加注有“C”标识并在说明书封二面粘贴有“蓄电池已安装了翻盖气塞，且充满电可直接使用”标签），可直接安装使用。
注：2)“n”表示蓄电池组中的蓄电池只数，以下同。
注：3) 0.2I t A表示的电流值为蓄电池的额定容量×0.2，其它依此类推。
3.3 安装根据每组蓄电池需要的只数和组合方式将容量检查合格的蓄电池放置在组合框内，按照串联方式（如图3示）检查蓄电池的正、负极位置摆放是否正确，若极性正确，用跨接板将蓄电池连接起来，在蓄电池的极柱上套上波（鞍）形弹性垫圈，拧上螺母并用扳手将螺母拧紧，将绝缘套（罩）套在极柱与跨接板上，蓄电池组串联连接完成后，将蓄电池组输出端正、负极分别与充电设备正、负极连接。
图3 蓄电池组极性排列示意图c) 组合出厂的蓄电池组，经容量检查合格，按4.1处理后便可使用。
镉镍电池的使用与维护

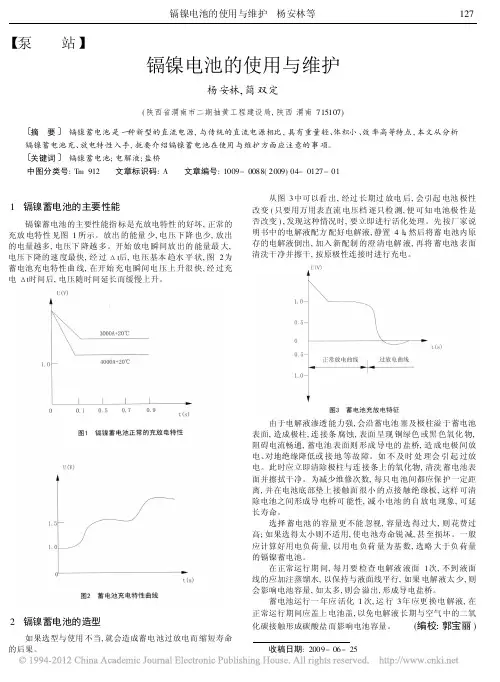

=泵 站>镉镍电池的使用与维护杨安林,简双定(陕西省渭南市二期抽黄工程建设局,陕西渭南715107)1摘 要2 镉镍蓄电池是一种新型的直流电源,与传统的直流电源相比,具有重量轻、体积小、效率高等特点,本文从分析镉镍蓄电池充、放电特性入手,扼要介绍镉镍蓄电池在使用与维护方面应注意的事项。
1关键词2 镉镍蓄电池;电解液;盐桥中图分类号:Tm 912 文章标识码:A 文章编号:1009-0088(2009)04-0127-011 镉镍蓄电池的主要性能镉镍蓄电池的主要性能指标是充放电特性的好坏,正常的充放电特性见图1所示。
放出的能量少,电压下降也少,放出的电量越多,电压下降越多。
开始放电瞬间放出的能量最大,电压下降的速度最快,经过$t 后,电压基本趋水平状,图2为蓄电池充电特性曲线,在开始充电瞬间电压上升很快,经过充电$t 时间后,电压随时间延长而缓慢上升。
2 镉镍蓄电池的造型如果选型与使用不当,就会造成蓄电池过放电而缩短寿命的后果。
从图3中可以看出,经过长期过放电后,会引起电池极性改变(只要用万用表直流电压档逐只检测,便可知电池极性是否改变),发现这种情况时,要立即进行活化处理。
先按厂家说明书中的电解液配方配好电解液,静置4h ,然后将蓄电池内原存的电解液倒出,加入新配制的澄清电解液,再将蓄电池表面清洗干净并擦干,按原极性连接时进行充电。
由于电解液渗透能力强,会沿蓄电池塞及极柱溢于蓄电池表面,造成极柱,连接条腐蚀,表面呈现铜绿色或黑色氧化物,阻碍电流畅通,蓄电池表面则形成导电的盐桥,造成电极间放电、对地绝缘降低或接地等故障。
如不及时处理会引起过放电。
此时应立即清除极柱与连接条上的氧化物,清洗蓄电池表面并擦拭干净。
为减少维修次数,每只电池间都应保护一定距离,并在电池底部垫上接触面很小的点接触绝缘板,这样可清除电池之间形成导电桥可能性,减小电池的自放电现象,可延长寿命。
选择蓄电池的容量更不能忽视,容量选得过大,则花费过高;如果选得太小则不适用,使电池寿命锐减,甚至损坏。
镍镉电池直流屏维护及操作

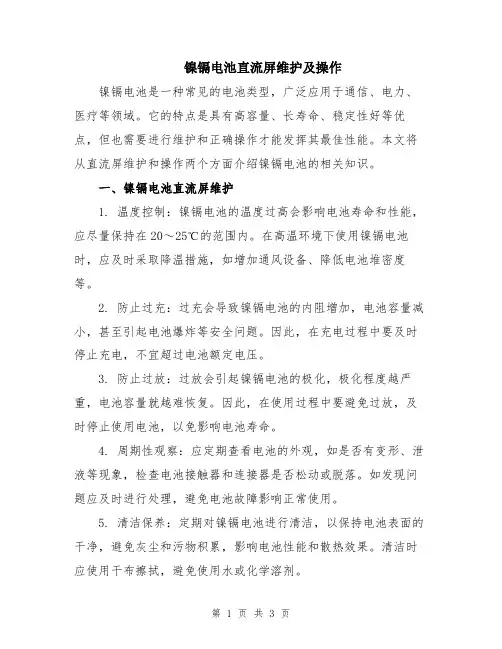

镍镉电池直流屏维护及操作镍镉电池是一种常见的电池类型，广泛应用于通信、电力、医疗等领域。
它的特点是具有高容量、长寿命、稳定性好等优点，但也需要进行维护和正确操作才能发挥其最佳性能。
本文将从直流屏维护和操作两个方面介绍镍镉电池的相关知识。
一、镍镉电池直流屏维护1. 温度控制：镍镉电池的温度过高会影响电池寿命和性能，应尽量保持在20～25℃的范围内。
在高温环境下使用镍镉电池时，应及时采取降温措施，如增加通风设备、降低电池堆密度等。
2. 防止过充：过充会导致镍镉电池的内阻增加，电池容量减小，甚至引起电池爆炸等安全问题。
因此，在充电过程中要及时停止充电，不宜超过电池额定电压。
3. 防止过放：过放会引起镍镉电池的极化，极化程度越严重，电池容量就越难恢复。
因此，在使用过程中要避免过放，及时停止使用电池，以免影响电池寿命。
4. 周期性观察：应定期查看电池的外观，如是否有变形、泄液等现象，检查电池接触器和连接器是否松动或脱落。
如发现问题应及时进行处理，避免电池故障影响正常使用。
5. 清洁保养：定期对镍镉电池进行清洁，以保持电池表面的干净，避免灰尘和污物积累，影响电池性能和散热效果。
清洁时应使用干布擦拭，避免使用水或化学溶剂。
二、镍镉电池的操作1. 充电：在充电之前，应检查充电设备的参数是否匹配电池需求。
选择正确的充电方式和工作参数，如电流、电压等。
在充电过程中要注意观察电池的温度变化，及时停止充电，避免过充。
2. 放电：在放电过程中，要避免过放，及时停止使用电池。
如果需要连续放电，应按照电池额定负载进行操作，以避免过大电流对电池造成损害。
放电完毕后，应及时充电，以保持电池的正常工作。
3. 存储：如果需要存储镍镉电池，应选择适当的环境条件，如低温、干燥、通风等。
在存放过程中，应定期检查电池的电压和容量，避免电池自放电过多，导致电池损坏。
4. 处理废弃电池：使用寿命结束的镍镉电池应进行正确处理，以防止对环境造成污染。
2024年镍镉电池直流屏维护及操作（2篇）
2024年镍镉电池直流屏维护及操作一、检查电池组浮充电是否正常，浮充电压、浮充电流是否符合规定。
二、每日测量电池组浮充电压，检查与面板上表头指示是否一致，观察电池有无异常。
三、每月检查液面线位置是否正常，测量每个电池的浮充电压有无异常，将浮充电压低于1.3V的电池更换下来，单独进行容量检查，消除揩擦电流表面的电解液及灰尘。
四、每季检查电池液面，统一补加蒸馏水，至接近上液面线，并将气塞拧下用温水浸泡清洗，沥干后重新装在电池上。
五、每半年进行均衡充电一次（按表工规定），1.48V-1.50V/个4（h）-8(h)六、每年检查电解液，从几个电池中抽取30mv的电解液进行化学分析，检查碳钾含量是否超过50g/L,便于确定是否更换电解液。
七、操作人员定时观察检查直流屏上灯光，电表指示，警铃放置接通位置，以便报警时使用。
八、正常使用时每星期充电一次，充电控制4安培以内，如经过频繁合闸使用后，应及时充电，检查母线绝缘。
九、设备平时处于自动运行，包括充电，浮充自动装换，浮充电自动转换成充电状态，如发现故障情况，及时汇报处理。
十、直流屏在工作中应保持良好通风环境，并认真做好运行记录。
2024年镍镉电池直流屏维护及操作（2）一、引言随着科技的发展和能源需求的增加，电池技术也在不断进步。
镍镉电池直流屏作为一种重要的电池类型，在工业和商业领域得到广泛应用。
本文将介绍2024年镍镉电池直流屏的维护及操作指南，以便用户能够正确操作并延长电池的使用寿命。
二、镍镉电池直流屏的特点镍镉电池直流屏是一种高容量、高能量密度的电池，具有以下特点：1. 高循环寿命：镍镉电池可以进行大量的循环充放电，其寿命通常可达2000次以上。
2. 安全性高：镍镉电池不易发生爆炸和火灾，相对比较安全。
3. 电压稳定：镍镉电池具有相对稳定的电压输出，适用于一些对电压要求较高的设备。
4. 抗震动：镍镉电池对振动和冲击具有较好的抵抗能力。
三、镍镉电池直流屏维护指南1. 定期检查电池状态：每隔一段时间，应检查电池的外观，观察是否有膨胀、漏液或损坏的现象。
镉镍电池组维护保养规定办法
镉镍电池组维护保养规定办法前言随着技术的不断发展以及工业生产的不断提高，镉镍电池组作为一种常用的蓄电池，被广泛应用在各个领域。
为了保证电池组的稳定性、延长使用寿命以及保障人员安全，制定一套科学合理的维护保养规定办法就显得尤为重要。
本文将详细介绍镉镍电池组的维护保养规定办法，目的在于帮助用户更好地了解镉镍电池组这一电器设备，提高其维护保养的技能，延长电池组的使用寿命，保障生产安全。
镉镍电池组维护保养规定办法1.定期检查电池组的工作状态，包括电压、电流、温度等参数。
如发现不正常情况，应及时采取处理措施。
2.检查电池组的负载电路，确保各个部件连接可靠，不松动。
同时应定期清理电池组周围的灰尘，保持电池组的良好通风。
3.定期进行电池组内部的清洗工作，清除电池组内积存的污垢及其它物质，避免影响电池组的正常工作。
4.定期检查电池组的电解液水平，并进行补加。
同时要注意每次补加的液体种类和浓度应保持一致，以免影响电池组的正常工作。
5.定期进行电池组的充电与放电工作，以保证电池组的容量和性能。
在充电过程中应注意控制充电电流和充电时间，严禁过度充电。
6.定期对电池组进行电化学测试，以确定电池组的状态和性能，进而确定是否需要进行维护保养。
镉镍电池组的使用注意事项1.镉镍电池组应使用专门的直流电源进行充电，严禁采用交流电源进行充电操作。
2.镉镍电池组应避免长时间放置，长时间不使用的电池组应定期进行放电与充电。
3.在电池组的使用过程中，应避免短路和过电流现象的发生，避免产生火花，以免引起爆炸和火灾。
4.镉镍电池组的安装应按照相关规定和标准进行，在安装过程中应注意安全防护，避免发生安全事故。
结语本文详细介绍了镉镍电池组的维护保养规定办法及使用注意事项。
这些规定办法和注意事项是保证电池组正常工作以及延长其使用寿命的重要基础，用户应认真学习并熟练掌握。
同时，在电池组的使用过程中，用户还应注意保持电池组的通风、干燥及定期检查电池组的情况，从而保障人员安全，确保电池组的正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镉镍电池的运行维护
l 充电
现在有的资料推荐0.1CA 电流，但这是比较保守的。
也就是说如能照此充放电。
电池的
实际寿命应该超过说明书所规定的寿命（10年）。
本文推荐恒流用0.2CA充电，恒压用1.42〜1.55V 充电。
1.1 恒流充电
对已经放完电的碱电池，用0.2CA充电约7〜8h （即约150%容量）即可充满。
充电后期
单个电池电压为 1 .45 〜 1 .75V 。
这一变化幅度较大，与电池型号及环境温度有关，见表。
电压上升到此范围历经1h 不再升高，即为已经充满。
如发现充电后期电压升到不再升高之后出现下降,即应立即停充。
发生过较大的电压下降的电池，其容量、寿命会降低。
1.2 恒压充电
以每只电池1.45〜1.55V的恒定电压向电池组充电，直到充电电流下降到0.01〜0.02CA即为
充满。
由于电池在放完电后端电压约 1.0〜1.1V,故如一开始即用恒压充，则电流将会太大。
通常先用0.2CA恒流充3〜4h,待端电压升到1.4V以上再用恒压充满。
与恒流充电比较，恒压充电所需时间长（40〜50h），不利于人工维护充电。
但其后期总电压不高，充电后期电池温度也较低，有利于运行中的直流系统；且可利用自动装置保持恒压。
故推荐在运行中的设备上采用恒压充电法。
充电时的化学反应会使电池内的温度升高，故须密切监视充电时的温度，勿使超过45 C。
由于电池内部与外部有温度差，故外壳温度不得超过40C。
2 放电对于浮充运行的设备，应作定期核对放电，以掌握电池的实际保有容量状况。
放电电流一般用0.2〜0.25CA。
在放电过程中必须经常测量各个电池的端电压，使之不低于1.0V。
'
直流系统电压过低对运行不利，且电池放电到低于 1.1V后电压下降很快，不易控制在
恰好达到1.0 V:故放电到单电池电压达 1.1V时，即可停放而转为开始充电。
亦即对220V 系统当电压降到200V即应停放。
因其后所能放出的容量已经很小，核对容量的目的可说已经达到。
放电以后停放时间通常不应超过8h,即应再次充电。
3 补充充电
运行中的电池每2〜3个月应作一次补充充电。
可用0.2CA电流对电池充2h,后降下电
流转为浮充。
浮充电流不一定能保持得恰到好处，运行中又经常发生直流负荷电流短时间内大于充电机输出电流的情况；时间长了，难免不发生电池容量不足的现象。
故定期补充充电是很必要的。
4 浮充电
蓄电池在已充满后，给以小电流补充使其经常保持满容量，称为浮充电运行。
对于镐镍电池，浮充电流应为3〜5mA/Ah。
例如对20Ah的电池，浮充电流应为60〜100mA。
如果电池不能得到正确的浮充，则其容量下降。
用不了多久时间就会变成容量空虚，在系统紧急状态下或操作较多时扩大事故。
以镉镍电池为能源的直流系统，其容量小于铅酸电池。
故正确的浮充更加重要。
镉镍电他故障原因中，未能正确浮充所占比例极大。
5 活化处理
镉镍电池每次充、放电都须充足、放完。
半充半放会使电池产生“记忆”现象。
即电池好象“记
住”了这次充放的容量，下一次再充（放）它也不超过这一容量，致使容量减少。
但
运行中不可能每次都充足、放完；故“记忆”现象难免会发生。
此外，电池的过充、过放，电解液中的碳酸根含量过多等原因，也会使电池容量、电压下降。
发生这种状况后，要恢复电池的容量，必须进行活化处理
对容量、电压已经下降的电池，用0.1CA（或0. 2CA）电流充满然后立即用0.2CA电流将其放完，核算其容量并作好记录后，再将其充满，然后放完。
这样反复循环数次，即可将电池容量恢复。
比较每次放出的容量，即可看出每次容量都在上升。
循环数不能太少，以容量恢复至〉0.9C为宜。
6 运行中的维护正确掌握浮充，并定出定期核对充放及补充充电制度。
以保持电池容量经常充足。
开敞式电池如GNG、GNZ 型，电解液常有一些损失，液面会下降。
需经常补充一些蒸馏水，以保持其液面在规定液面范围之内。
液面过高电解液容易溢出，过低则电池容量不足甚至损坏。
浮充电流大于需量时，电解液会冒泡。
电解液飞溅到端子及外壳上结成碱霜，即所谓“爬碱”。
爬碱增大了电池的自放电会腐蚀引线、端子，且不卫生、不文明，须将其清洗干净。
但用清水洗难以见效，常用3—5％上的硼酸液来清洗。
电池上的气塞易被积碱堵塞，也应定期用硼酸清洗干净。
但清洗之后须晾干后方可盖上，以免硼酸液进入电解液中。
碱液对人体皮肤、衣物有腐蚀，在沾上电解液后可用硼酸液清洗。
镉镍电池极板之间的绝缘物是尼龙或聚乙烯等化纤物，这些材料不能耐受高温，在60 C
以上好会软化变形。
故在充电期间温度升高时要特别注意监视，勿使电池内部温度达到45 C 以上。
特别是用大电流快速充电时更要注意。
夏季应避免用大电流充电。
总的来说：对镉镍电池的维护应注意“浮充、液面、温度、爬碱”这八个字。
注意配置镐镍电池的上流电源中电池容量小这一特点。
在遇上电池放电比较多的时候，例如变电站中操作较多时，应在主要工作完成后,对电池补充充电。
遇站用交流电源全停时，如时间较长，且不需要经常使用操作电源时，应将全部直流输出回路断开，以免电池能量耗尽，影响下次送电操作。
7 镉镍电池的常见故障容量减少：
7.1 引起容量减少的原因如下：
7.1.1 欠充；
7.1.2 电解液面低；
7.1.3 电池产生了“记忆” ；
7.1.4 电解液中氢氧化钾与二氧化碳反应生成的碳酸钾太多：
2K0H 十CO2 T K2CO2十H20
碳酸钾含量超过50g/L，能造成电池容量下降到60〜70%
7.1.5环境温度低于15 C
个别电池容量不足时会产生电压低、反极、放电时产生气泡等现象。
处理方法可以用均衡充电、个别充电；必要时作活化处理。
K2C02含量过高则应更换电解液。
对于温度太低而容量减少者，只要不影响运行，可以不必处理。
为什么镉镍电池过放电会冒气泡呢?这是因为整个电池组的放电电流对于过放电的电池
即是反充电流，这一电流要将电池的负极板改充成正极，将正极板改充成负极。
但放完电的正极板上的有效物质Ni （0N）2是不可能变成负极的；所充入的电能只是用来电解水，所以
发生气泡。
7.2 爬碱引起的故障，常见的有端子引线腐蚀，漏电增加：
7.2.1 漏电：爬碱降低了直流系统对地的绝缘电阻，甚至电池组正极侧端子对负极侧端子问的电阻也下降；造成漏电流增大。
曾发生过这样一组电池，在断开出口刀闸后，串联一电流表在电池组
之中，可测得的电流大于0.5A，由此可见漏电流之大。
7.2.2 电路金属腐蚀：铜、铝等有色金属在爬碱下会产生腐蚀。
表现为绿色锈斑。
故对爬碱须用硼
酸溶液清洗干净。
在安装电池组时，应先将端子联接处或引线线头涂上凡士林再上螺丝，以免易造成腐蚀。
7.3 极板短路或失去容量：
7.3.1 短路：极板在大电流充电时缺乏应有的维护，或运行中发生过长时间外电路短路，都有可能超温。
在电池内部温度超过600C后，极板边缘的毛刺刺穿已软化的绝缘，就造成极板短路。
表现为电池电压低于0. 5V，充电时电压不会升高。
7.3.2 失去容量：极板受热软化，但未烧坏、刺穿；可是软化了的化纤会结成一块，使内部电阻增大，电池失去容量，表现为一充电电压就上去，一放电电压就降下来。
发生这类情况后，电池即已报费。
7.4 碳酸盐含量过高：
碳酸盐含量高于50g/L 即为不合格，造成容量下降。
可规定每二年更换电解液一次；或取样送化验单位化验碳酸盐含量。
7.5 更换电解液后的失去容量：
失容现象不一定都是极板板结所致。
更换电解液后，附着在极板上的空气尚未排出即进行充、放电，也会出现失容现象。
只须静置 2 —4h 使空气逸出即可。
