第一章 常用低压电器题
电器可编程控制原理戏台答案第三版完整版
电器可编程控制原理戏台答案第三版HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】第一章常用低压电器1-1 闸刀开关在安装时，为什么不得倒装如果将电源线接在闸刀下端，有什么问题解：如果闸刀开关倒装，在闸刀开关拉闸断电时，其动触头有可能因重力下落使闸刀开关合闸造成危险。
如果将电源线接在闸刀下端，在闸刀开关拉闸断电时，其动触头上带电，不安全。
1-2 哪些低压电器可以保护线路的短路？解：保护线路的短路的低压电器主要有熔断器和断路器。
1-3 常用的低压熔断器有哪些类型？解：常用的低压熔断器有插入式熔断器、螺旋式熔断器、无密封管式熔断器和有密封管式熔断器。
1-4 断路器有哪些保护功能？解：断路器的过电流脱扣器用于线路的短路和过电流保护，热脱扣器用于线路的过负荷保护，失压(欠电压)脱扣器用于失压保护。
1-8 空气阻尼式时间继电器的通电延时型电磁机构和断电延时型电磁机构相同吗通电延时型时间继电器可以改为断电延时型时间继电器吗解：JS7型空气阻尼式时间继电器的通电延时型电磁机构和断电延时型电磁机构相同，只要将电磁机构旋转180度安装就可将通电延时型时间继电器改为断电延时型时间继电器。
反之亦然。
1-9热继电器在电路中起什么作用其工作原理是什么热继电器接点动作后，能否自动复位解：热继电器在电路中起过载保护作用，常用于保护电动机。
热继电器主要由双金属片和热元件组成，热元件串接于电路中，当电动机正常运行时，其工作电流通过热元件产生的热量不足以使双金属片变形，热继电器不会动作。
当电动机发生过电流且超过整定值时，双金属片的热量增大而发生弯曲，经过一定时间后，使触点动作，通过控制电路切断电动机的工作电源。
热继电器接点动作后，热元件也因失电而逐渐降温，经过一段时间的冷却，双金属片恢复到原来状态。
如将复位螺丝旋出，触点不能自动复位，为手动复位置方式。
如将复位螺丝旋入，触点能自动复位，为自动复位置方式。

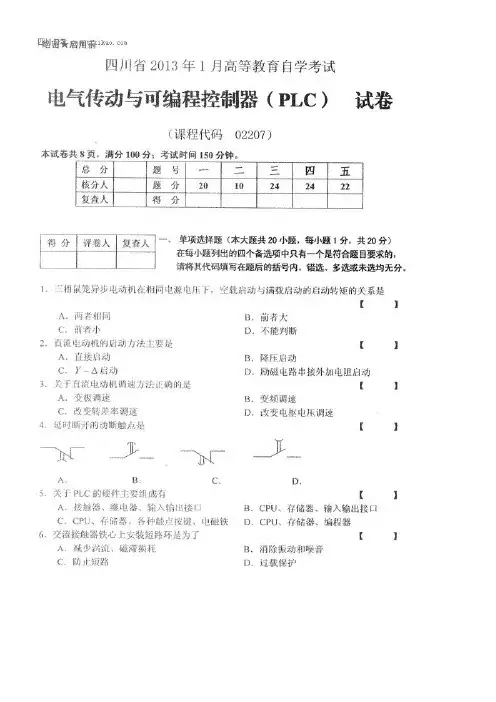

02207电气传动与可编程控制器(PLC)
模拟试题一距答题结束还有119分11秒一填空题（本大题共7小题，共20分）1电器。
（5分）正确答案：低压电器，高压电器，1200V，1500V答案讲解:按工作电压等级电器分为高压电器和低压电器。
高压电器用于交流电压1200V、直流电压1500V及以上电路中的电器；低压电器用于交流50Hz(或60Hz)，额定电压为1200V以下；直流额定电压1500V及以下的电路中的习题出处:第一章常用低压电器——第一节电器的基本知识难易度：低23分）正确答案：直流，交流，欠压和失压答案讲解:按照所控制电路的种类，接触器可分为交流接触器和直流接触器两大类。
接触器是一种自动的电磁式电器，线圈通入电流，产生磁场，经铁心、衔铁和气隙形成回路，产生电磁力，将衔铁吸向铁心，当处于欠压和失压习题出处:第一章常用低压电器——第二节低压电器的电磁机构及执行机构难易度：低32分）正确答案：常开、常闭答案讲解:复合按钮带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头再闭合常开触头；手指松开，常开触头和常闭触头先后复位。
习题出处:第一章常用低压电器——第八节主令器难易度：低42分）正确答案：反接制动，能耗制动答案讲解:交流异步电动机定子绕组脱离电源后，由于系统惯性作用，转子需经一段时间才能停止转动。
为了对拖动电动机采取有效的制动措施，电气制动一般有反接制动和能耗制动。
习题出处:第二章常用低压电器——第二节三相异步电动机的基本控制线路难易度：低5、PLC3分）正确答案：输入采样，程序执行，输出刷新，循环扫描答案讲解:PLC大多采用周期扫描方式工作，按用户程序的先后次序逐条运行。
一个完整的周期可分为三个阶段：输入采样、，程序执行、输出刷新。
习题出处:第三章 PLC概述及构成原理——第三节 PLC的工作原理难易度：高6、PLC2分）正确答案：用户程序，系统程序答案讲解:PLC由硬件系统和软件系统两大部分组成。
硬件系统包括中央处理器、存储器、输入/输出模块、编程器等。
(完整版)低压电器测试题
常用低压电器测试题一、填空题 (每空0.5分，共20分。
)1．低压电器是指工作电压在交流_______V或直流_______V以下的各种电器。
2．接触器按其主触头通过电流的种类，可分为_____________和__________。
3．熔断器熔体允许长期通过1.2倍的额定电流，但故障时当通过的_____________越大，熔体熔断的_____________越短。
4．热继电器是利用_______________________原理来工作的保护电器，它在电路中主要用作是对三相异步电动机起______________作用。
5．速度继电器主要用作________________________控制。
6．熔断器主要由_____________,安装熔体的_____________和熔座组成。
7．自动空气开关又称_____________，当电路发生________ 以及_____________等故障时，能自动切断故障电路。
8．在机床电气控制系统中，短路保护用_________________元件；过载保护用________________元件。
9．触头的结构形式有________________、指形触头。
10．接触器用于远距离频繁地接通或断开交直流________________及大容量控制电路的一种自动开关电器。
11．主令电器种类繁多，常用的主令电器有_____________、_____________、_____________、_____________和_____________等。
12．继电器是一种利用各种物理量的变化，将________________的变化转化为电磁力或使输出状态发生阶跃变化，从而通过其触头或突变量促使在同一电路或另一电路中的其他器件或装置动作的一种控制元件。
13．主令电器主要用来切换__________ 电路。
14．低压电器按用途分为________________电器和________________电器。

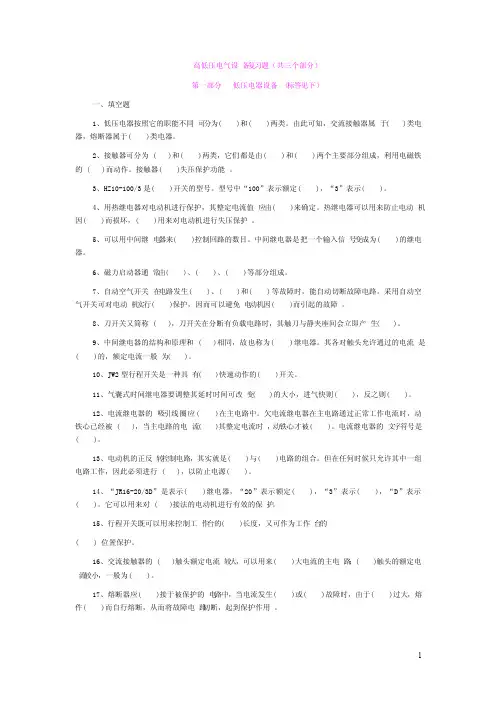

高低压电器复习题及答案
高低压电气设备复习题（共三个部分）第一部分低压电器设备（标答见下）一、填空题1、低压电器按照它的职能不同可分为( )和( )两类。
由此可知，交流接触器属于( )类电器，熔断器属于( )类电器。
2、接触器可分为( )和( )两类，它们都是由( )和( )两个主要部分组成，利用电磁铁的( )而动作。
接触器( )失压保护功能。
3、HZ10-100/3是( )开关的型号。
型号中“100”表示额定( )，“3”表示( )。
4、用热继电器对电动机进行保护，其整定电流值应由( )来确定。
热继电器可以用来防止电动机因( )而损坏，( )用来对电动机进行失压保护。
5、可以用中间继电器来( )控制回路的数目。
中间继电器是把一个输入信号变成为( )的继电器。
6、磁力启动器通常由( )、( )、( )等部分组成。
7、自动空气开关在电路发生( )、( )和( )等故障时，能自动切断故障电路。
采用自动空气开关可对电动机实行( )保护，因而可以避免电动机因( )而引起的故障。
8、刀开关又简称( )，刀开关在分断有负载电路时，其触刀与静夹座间会立即产生( )。
9、中间继电器的结构和原理和( )相同，故也称为( )继电器。
其各对触头允许通过的电流是( )的，额定电流一般为( )。
10、JW2型行程开关是一种具有( )快速动作的( )开关。
11、气囊式时间继电器要调整其延时时间可改变( )的大小，进气快则( )，反之则( )。
12、电流继电器的吸引线圈应( )在主电路中。
欠电流继电器在主电路通过正常工作电流时，动铁心已经被( )，当主电路的电流( )其整定电流时，动铁心才被( )。
电流继电器的文字符号是( )。
13、电动机的正反转控制电路，其实就是( )与( )电路的组合。
但在任何时候只允许其中一组电路工作，因此必须进行( )，以防止电源( )。

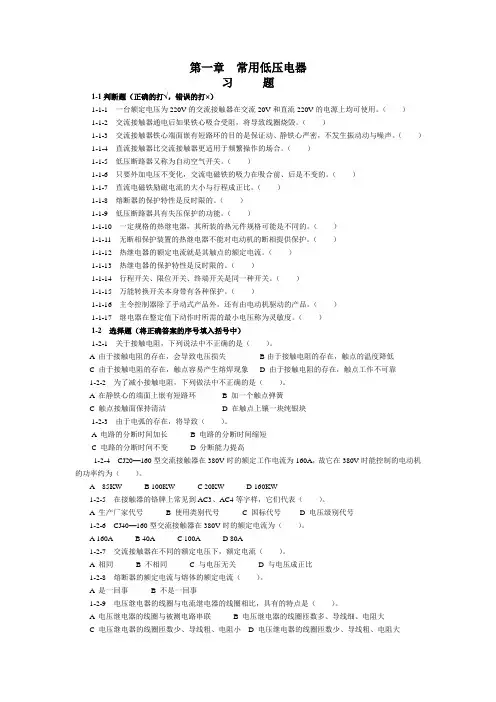

工厂电气控制技术(习题)
第一章常用低压电器习题1-1判断题（正确的打√，错误的打×）1-1-1 一台额定电压为220V的交流接触器在交流20V和直流220V的电源上均可使用。
（）1-1-2 交流接触器通电后如果铁心吸合受阻，将导致线圈烧毁。
（）1-1-3 交流接触器铁心端面嵌有短路环的目的是保证动、静铁心严密，不发生振动动与噪声。
（）1-1-4 直流接触器比交流接触器更适用于频繁操作的场合。
（）1-1-5 低压断路器又称为自动空气开关。
（）1-1-6 只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。
（）1-1-7 直流电磁铁励磁电流的大小与行程成正比。
（）1-1-8 熔断器的保护特性是反时限的。
（）1-1-9 低压断路器具有失压保护的功能。
（）1-1-10 一定规格的热继电器，其所装的热元件规格可能是不同的。
（）1-1-11 无断相保护装置的热继电器不能对电动机的断相提供保护。
（）1-1-12 热继电器的额定电流就是其触点的额定电流。
（）1-1-13 热继电器的保护特性是反时限的。
（）1-1-14 行程开关、限位开关、终端开关是同一种开关。
（）1-1-15 万能转换开关本身带有各种保护。
（）1-1-16 主令控制器除了手动式产品外，还有由电动机驱动的产品。
（）1-1-17 继电器在整定值下动作时所需的最小电压称为灵敏度。
（）1-2 选择题（将正确答案的序号填入括号中）1-2-1 关于接触电阻，下列说法中不正确的是（）。
A 由于接触电阻的存在，会导致电压损失B由于接触电阻的存在，触点的温度降低C 由于接触电阻的存在，触点容易产生熔焊现象D 由于接触电阻的存在，触点工作不可靠1-2-2 为了减小接触电阻，下列做法中不正确的是（）。
A 在静铁心的端面上嵌有短路环B 加一个触点弹簧C 触点接触面保持清洁D 在触点上镶一块纯银块1-2-3 由于电弧的存在，将导致（）。
A 电路的分断时间加长B 电路的分断时间缩短C 电路的分断时间不变D 分断能力提高1-2-4 CJ20—160型交流接触器在380V时的额定工作电流为160A，故它在380V时能控制的电动机的功率约为（）。

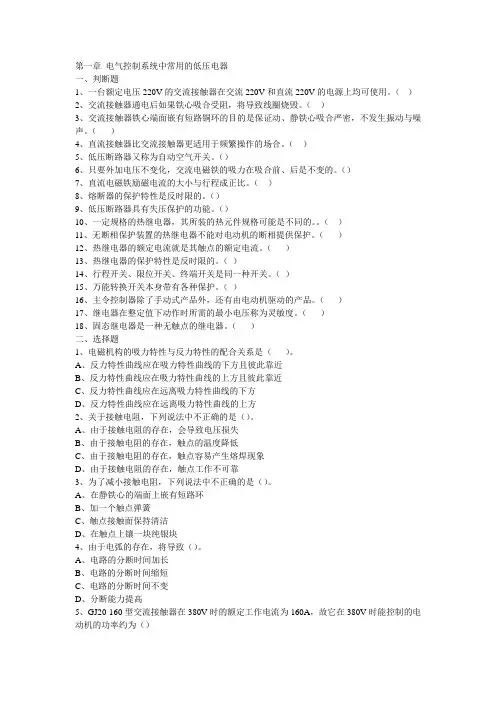

低压电控习题
6、只要外加电压不变化，交流电磁铁的吸力在吸合前、后是不变的。（）
7、直流电磁铁励磁电流的大小与行程成正比。（）
8、熔断器的保护特性是反时限的。（）
9、低压断路器具有失压保护的功能。（）
10、一定规格的热继电器，其所装的热元件规格可能是不同的。。（）
11、无断相保护装置的热继电器不能对电动机的断相提供保护。（）
B、在乙接触器的线圈电路中串入甲接触器的动断触点
C、在两接触器的线圈电路中互串对方的动断触点
D、在两接触器的线圈电路中互串对方的动合触点
2、甲乙两个接触器，若要求甲工作后方允许乙接触器工作，则应（）
A、在乙接触器的线圈电路中串入甲接触器的动合触点
B、在乙接触器的线圈电路中串入甲接触器的动断触点
C、在甲接触器的线圈电路中串入乙接触器的动断触点
13、中间继电器和接触器有何异同？在什么条件下可以用中间继电器代替接触器？
14、什么是时间继电器？它有何用途？
15、电压继电器和电流继电器在电路中各起何作用？它们的线圈和触点各接于什么电路中？
16、在电动机起动过程中，热继电器会不会动作？为什么？
17、既然在电动机的主电路中装有熔断器，为什么还要装热继电器？装有热继电器是否就可以不装熔断器？为什么？
（2）按时间原则串三级起动。
5、某直流并励电动机单向运转，起动时以时间为变化参量控制二级起动，制动时以电动势为变化参量，控制一级能耗制动，试设计主电路与控制电路。
6、现有一双速电动机，试按下述要求设计控制线路：
（1）分别用两个按钮操作电动机的高速和低速运行，用一个总停止按钮操作电动机的停转。
（2）告诉运行时，应先接成低速然后经延时后再换接到高速。
电气控制与PLC习题、测试题及答案
电气与PLC控制习题、测试题及答案1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。
2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。
4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。
答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
4.试设计可进行两处操作，对一台电动机实现长动和点动的控制电路。
SB3、SB5点动；SB1、SB4长动一处为SB3点动、SB1长动、SB2停止SB2、SB6停止一处为SB5点动、SB4长动、SB6停止5.试设计两台笼型电动机M1、M2的顺序起动/停止的控制电路，要求如下:①M1、M2能循序启动，并能同时或分别停止。
②M1启动后M2启动，M1可点动，M2单独停止。
①②SB1、KM1、M1 启动，SB2、KM2、M2启动。
SB3停M1，SB4停M2 ,SB5总停5.设计一个控制电路，要求第一台电动机启动10S后，第二台电动机自行起动，运行10s后，第一台电动机停止运行并同时使第三台电动机自行起动，再运行15s后，电动机全部停止运行。
7.画出笼型异步电动机的能耗制动控制电路，要求如下。
①用按钮SB2和SB1控制电动机M的起停②按下停止按钮SB1时，应使接触器KM1断电释放，接触器KM2通电运行，进行能耗制动。
现代电气控制第一章 低压电器2.答案
3）组合开关 组合开关又称转换开关。在电气控制线路中，常被 作为电源引入的开关，可以用它来直接启动或停止 小功率电动机或使电动机正反转等。
4）低压断路器(Automatic Circuit Breaker) 低压断路器俗称自动空气开关，是低压配电网中 的主要电器开关之一，可自动切断电路，具有短 路、过载、过流、欠压保护等，须手动复位。允 许操作的次数较低，不适宜频繁操作。
设计一个K值的整定电路
4、参数
额定参数：
KV
V额 I额（线圈、触点）
动作参数：
V
衔铁刚产生动作时的值
整定值：
根据要求对动作的人为调
KV
整值，吸合/释放值。
各类继电器
二、各类继电器
1、电磁式继电器 结构：电磁系统、触头系统和释放弹簧等组成。 工作原理：同接触器。
为什么要有释放弹簧（反力弹簧）？
I < KI
KI KI
线圈
常开触点 常闭触点
(b) 欠流继电器符号
I > KI
KI KI
线圈
常开触点 常闭触点
(a) 过流继电器符号
图 1.17 电流继电器符号
U < KV
KV KV
线圈
常开触点 常闭触点
(b) 欠压继电器符号
U > KV
KV KV
线圈
常开触点 常闭触点
(a) 过压继电器符号
图 1.18 电压继电器符号
低压断路器图形文字符号
低压断路器的选用： 1）根据电气装置的要求确定低压断路器的类型， 如万能式、塑料外壳式等。 2）低压断路器的额定电压和额定电流应不小于电 路的正常工作电压和工作电流。 3）低压断路器的额定电流包括三部分的额定电流: 一是断路器主触头的额定电流;二是电磁脱扣器的 额定电流，整定电流应大于负载电路正常工作时 的峰值电流（如电动机的启动电流很大）;三是热 脱扣器的额定电流，整定成与所控制电动机的额 定电流或负载额定电流一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用低压电器题
1. 热继电器一般用于保护。
接触器除通断电路外，还具有保护作用。
2. 三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的倍，此方法只能用于定子绕组采用接法的电动机。
3 .画出下列继电器的图形符号：
A．断电延时打开常开触点； B．通电延时打开常闭触点；C．复合行程开关；D．速度继电器常开触点
4，电器按工作电压等级可分为和，其中工作于交流伏以下或直流伏以下的电路中称为。
5、接触器的结构主要由______、_______和____________及弹簧、外壳等组成。
6、按钮帽做成不同颜色用以区别各按钮作用，一般用_____色表示_____按钮，
_____色表示 _____按钮。
7、速度继电器的触点状态决定于线圈是否得电。
（）
8、中间继电器触点较多，主要用于转换控制信号。
（）
9、一台额定电压为 220V 的交流接触器在交流 220V 和直流 220V的电源上均可使用。
（）
10，热继电器是对电动机进行保护的电器；
熔断器是用于供电线路和电气设备的保护的电器。
11、接触器型号CZ 18-40，三段表示的意义分别为、。
接触器选用时，主触点的额定工作电流应或_ 负载电路的电流，吸引线圈的额定电压应与控制回路______。
12、时间继电器种类很多，按其动作原理分为电磁式，空气阻尼式，电动式，电子式，按延时方式分为和。
空气阻尼式时间继电器是利用---------原理产生延时。
13、三相异步电动机降压起动方法有__________、__________、____________ 等。
14，现有保护控制电器A、熔断器 B、自动开关 C、热继电器 D、交流接触器 E、过电流继电器，以上电器能用于短路保护的有__ _____，能用于过载保护的有___ ______，能用于过电流保护的有___ ____，能用于零电压或欠电压保护的有___ ______。
热继电器和过电流继电器都可作异步电动机过载保护，如何区分？
图示电路中，按正常操作后，电路会出现什么现象?
1. 热继电器一般用于电动机的长期过载保护保护。
接触器除通断电路外，还具有欠压和失压保护作用。
2. 三相鼠笼式异步电动机Y-△降压启动时启动电流是直接启动电流的1/3倍，此方法只能用于定子绕组采用△接法的电动机。
3.画出下列继电器的图形符号：
A．断电延时打开常开触点； B．通电延时打开常闭触点；C．复合行程开关；D．速度继电器常开触点
4，电器按工作电压等级可分为低压电器和高压电器，其中工作于交流1200 伏以下或直流1500 伏以下的电路中称为低压电
器。
5、接触器的结构主要由__电磁机构____、__触点系统_____和____灭弧装置
________及弹簧、外壳等组成。
6、按钮帽做成不同颜色用以区别各按钮作用，一般用__红色___色表示__停止___
按钮，__绿色___色表示 __起动___按钮。
7、速度继电器的触点状态决定于线圈是否得电。
（ f ）
8、中间继电器触点较多，主要用于转换控制信号。
（ t ）
9、一台额定电压为 220V 的交流接触器在交流 220V 和直流 220V的电源上均可使用。
（f ）
10，热继电器是对电动机进行过载保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。
11、接触器型号CZ 18-40，三段表示的意义分别为直流接触器CZ系
列、设计序号、额定电流。
接触器选用时，主触点的额定工作电流应大于或_ 等于负载电路的电流，吸引线圈的额定电压应与控制回路__相等____。
12、时间继电器种类很多，按其动作原理分为电磁式，空气阻尼式，电动式，电子
式，按延时方式分为通电延时型和断电延时型。
空气阻尼式时间继电器是利用空气阻尼 ---------原理产生延时。
13、三相异步电动机降压起动方法有__定子绕组串电阻________、__星-三角形换接________、___串自耦变压器_________ 等。
14，现有保护控制电器A、熔断器 B、自动开关 C、热继电器 D、交流接触器 E、过电流继电器，以上电器能用于短路保护的有__ A、B _____，能用于过载保护的有___ B、C ______，能用于过电流保护的有___ D、E ____，能用于零电压或欠电压保护的有___ B、D _______。
热继电器和过电流继电器都可作异步电动机过载保护，如何区分？
答：热继电器是长期过载保护。
图示电路中，按正常操作后，电路会出现什么现象?
a)KM线圈不能得电。
b)KM线圈得电又释放。
C)按下起动按钮时，控制电路短路。
