开口式霍尔电流传感器的选型方法
霍尔传感器参数表及如何选型【完整版】
大多数人都应该知道，可以利用霍尔电流传感器来检测电动机中的电流、电压等电参数。
那么在此过程中，应该选择什么样的霍尔电流传感器来进行测量呢？这就涉及到选型问题了，小编在此提出几项指标：1）被测电流电压值、2）测量的铜牌或者电缆尺寸、3）输出信号、：4）供电电源5）此外，还应该了解一下精度、环境及其他技术要求。
通过以上关于霍尔电流传感器选型的分析，仅供大家参考。
霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
磁场中有一个霍尔半导体片，恒定电流I从A到B通过该片。
在洛仑兹力的作用下，I的电子流在通过霍尔半导体时向一侧偏移，使该片在CD方向上产生电位差，这就是所谓的霍尔电压。
霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。
若使霍尔集成电路起传感作用，需要用机械的方法来改变磁感应强度。
下图所示的方法是用一个转动的叶轮作为控制磁通量的开关，当叶轮叶片处于磁铁和霍尔集成电路之间的气隙中时，磁场偏离集成片，霍尔电压消失。
这样，霍尔集成电路的输出电压的变化，就能表示出叶轮驱动轴的某一位置，利用这一工作原理，可将霍尔集成电路片用作用点火正时传感器。
霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。
霍尔传感器分为线型霍尔传感器和开关型霍尔传感器两种。
电力电子技术中的电流传感器选型指南
电力电子技术中的电流传感器选型指南电力电子技术中，电流传感器的选型对于系统性能和稳定性至关重要。
正确选择适合的电流传感器可以确保电路的可靠性和效率，同时也可以提高工作效果和安全性。
本指南将介绍电力电子技术中电流传感器的选型原则和注意事项。
一、电流传感器的作用和分类电流传感器在电力电子技术中被广泛应用，主要用于测量和监控电力系统中的电流。
根据其原理和测量方式，电流传感器可以分为多种类型，包括霍尔效应传感器、电流互感器和电阻分压式传感器等。
不同类型的电流传感器适用于不同的应用场景。
二、选型原则和要考虑的因素1. 电流范围：选择电流传感器时，首先要考虑的是测量范围。
根据实际应用需求，确定所需的电流测量范围，并选择合适的电流传感器。
2. 精度和灵敏度：电流传感器的精度和灵敏度直接影响到测量结果的准确性。
在选型时，需要根据实际需求评估其精度和灵敏度指标，并选择性能合适的传感器。
3. 响应时间：对于某些需要实时监测的应用，电流传感器的响应时间非常重要。
根据要求的监测速度和实时性，选择具有较短响应时间的传感器。
4. 绝缘性能：在电力电子技术中，绝缘性能很重要，特别是在高压电力系统中的应用。
选择具有良好绝缘性能的电流传感器，以确保系统的安全性和稳定性。
5. 温度特性：电流传感器的性能在不同温度下可能变化，因此需要考虑其温度特性。
根据实际应用环境和工作温度范围，选择适合的电流传感器。
三、常见问题及解决方案1. 大电流的测量：对于需测量大电流的应用，可以选择低阻抗的电流传感器，以避免因传感器本身的电阻损耗而导致的测量误差。
2. 系统故障和电磁干扰：在电力电子技术中，电流传感器容易受到系统故障和电磁干扰的影响。
为了提高测量的准确性和稳定性，可以选择具有抗干扰能力较强的传感器，并采取合适的屏蔽和滤波措施。
3. 安装和连接：在安装和连接电流传感器时，应遵循制造商提供的安装指导，并确保连接可靠和稳定，以避免因不良连接而导致的测量误差。
怎么选择适合自己的霍尔电流传感器
怎么选择合适自己的霍尔电流传感器目前，霍尼韦尔电流传感器主要采用了霍尔效应和磁阻效应两种工作原理，是分别利用两种原理对电流产生的磁场大小进行检测，并通过电磁互感的关系得到电流的大小。
在工作模式上，霍尼韦尔电流传感器主要有两种方式，其分别是：直接检测式和磁平衡式。
由于霍尼韦尔霍尔电流传感器有诸多优点，目前广泛应用于变频调速装置、逆变装置、UPS 电源、逆变焊机、电解电镀、电动汽车、数控机床、微机监测系统、电网监控系统和需要隔离检测电流电压的各个领域中。
泰德兰电子科技代理霍尼韦尔的霍尔电流传感器主要优点如下：1、测量范围广：它可以测量任意波形的电流和电压，如直流、交流、脉冲、三角波形等，甚至对瞬态峰值电流、电压信号也能忠实地进行反映。
2、响应速度快：快者响应时间只为1us。
3、测量精度高：其测量精度优于1%，该精度适合于对任何波形的测量。
4、线性度好：优于0.2%。
5、动态性能好：响应时间快，可小于1us;普通互感器的响应时间为10~20ms。
6、工作频带宽：在0~1MHz 频率范围内的信号均可以测量。
7、可靠性高，平均无故障工作时间长：平均无故障时间>5 10 小时。
8、过载能力强、测量范围大：0~几十安培~上千安培。
9、体积小、重量轻、易于安装。
那么，作为硬件工程师，我们该如何选择一款合适的霍尔电流传感器呢？下面我们根据霍尔电流传感器的参数来介绍一下如何选择。
1，先选择工作温度范围霍尔电流传感器一般有3种工作稳定范围，分别是-40°C ~ 85°C，-40°C ~ 125°C 和-40°C ~ 150°C。
工程师根据应用是消费类或者工业类和汽车类的温度范围来选择合适的型号。
例如Allegro的霍尔电流传感器ACS712ELCTR-30A-T，712后面的E就是表示-40°C ~ 85°C温度范围，ACS733KLATR-40AB-T中733后面的K表示-40°C ~ 125°C温度范围，ACS724LLCTR-30AB-T中724后的L表示-40°C ~ 150°C的温度范围。
霍尔电流传感器的关键参数
霍尔电流传感器的关键参数霍尔电流传感器是一种常用的电流测量装置，利用霍尔效应原理来测量电流大小。
它具有多项关键参数，包括灵敏度、线性度、带宽、输出电压范围、工作温度范围等。
灵敏度是指霍尔电流传感器输出电压与电流之间的比例关系。
灵敏度越高，传感器对电流变化的响应越快，测量精度也越高。
而灵敏度低则相反。
因此，在选择霍尔电流传感器时，需要根据具体应用场景的要求来选择合适的灵敏度。
线性度是指霍尔电流传感器输出电压与输入电流之间的线性关系。
高线性度意味着传感器输出电压与输入电流之间的关系近似于直线，测量结果更加准确可靠。
线性度差则会引入误差，影响测量精度。
因此，在选择霍尔电流传感器时，需要注意线性度的要求。
带宽是指霍尔电流传感器能够测量的电流变化的频率范围。
带宽越宽，传感器能够测量的电流变化越快，适用于高频电流测量。
带宽窄则相反。
因此，在选择霍尔电流传感器时，需要根据实际应用场景的频率要求来选择合适的带宽。
霍尔电流传感器的输出电压范围是指传感器输出电压的最大和最小值。
对于输出电压范围较小的传感器，当电流超出范围时，输出电压将不再准确反映电流大小，从而影响测量精度。
因此，在选择霍尔电流传感器时，需要根据实际测量电流范围来选择合适的输出电压范围。
工作温度范围是指霍尔电流传感器能够正常工作的温度范围。
传感器在超出工作温度范围的环境中使用，可能会导致测量结果不准确甚至无法正常工作。
因此，在选择霍尔电流传感器时，需要根据实际应用环境的温度范围来选择合适的工作温度范围。
除了以上几个关键参数外，还有一些其他参数也需要考虑，如供电电压、响应时间、耐压能力等。
供电电压是指传感器工作所需的电压范围，响应时间是指传感器从接收到电流信号到输出电压稳定所需要的时间，耐压能力是指传感器能够承受的最大电压。
这些参数也会根据具体应用场景的要求来选择合适的数值。
霍尔电流传感器的关键参数包括灵敏度、线性度、带宽、输出电压范围、工作温度范围等。

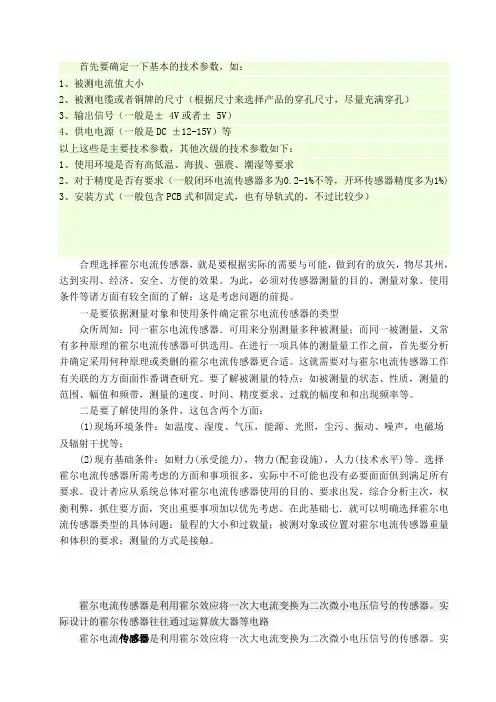

电流传感器的选择
首先要确定一下基本的技术参数，如：1、被测电流值大小2、被测电缆或者铜牌的尺寸（根据尺寸来选择产品的穿孔尺寸，尽量充满穿孔）3、输出信号（一般是± 4V或者± 5V）4、供电电源（一般是DC ±12-15V）等以上这些是主要技术参数，其他次级的技术参数如下：1、使用环境是否有高低温、海拔、强震、潮湿等要求2、对于精度是否有要求（一般闭环电流传感器多为0.2-1%不等，开环传感器精度多为1%)3、安装方式（一般包含PCB式和固定式，也有导轨式的，不过比较少）合理选择霍尔电流传感器，就是要根据实际的需要与可能，做到有的放矢，物尽其州，达到实用、经济、安全、方便的效果。
为此，必须对传感器测量的目的、测量对象、使用条件等诸方面有较全面的了解；这是考虑问题的前提。
一是要依据测量对象和使用条件确定霍尔电流传感器的类型众所周知：同一霍尔电流传感器．可用来分别测量多种被测量；而同一被测量，义常有多种原理的霍尔电流传感器可供选用。
在进行一项具体的测量量工作之前，首先要分析并确定采用何种原理或类删的霍尔电流传感器更合适。
这就需要对与霍尔电流传感器工作有关联的方方面面作番调查研究。
要了解被测量的特点：如被测量的状态、性质，测量的范围、幅值和频带，测量的速度、时间、精度要求、过载的幅度和和出现频率等。
二是要了解使用的条件，这包含两个方面：(1)现场环境条件：如温度、湿度、气压，能源、光照，尘污、振动、噪声，电磁场及辐射干扰等；(2)现有基础条件：如财力(承受能力)，物力(配套设施)，人力(技术水平)等。
选择霍尔电流传感器所需考虑的方面和事项很多，实际中不可能也没有必要面面俱到满足所有要求。
设计者应从系统总体对霍尔电流传感器使用的目的、要求出发，综合分析主次，权衡利弊，抓住要方面，突出重要事项加以优先考虑。
在此基础七．就可以明确选择霍尔电流传感器类型的具体问题：量程的大小和过载量；被测对象或位置对霍尔电流传感器重量和体积的要求；测量的方式是接触。
电流传感器铁芯选型标准
电流传感器铁芯选型标准
电流传感器的铁芯选型标准通常涉及以下几个方面：
1. 饱和磁感应强度，铁芯的材料和尺寸需要能够承受电流传感器所需的最大工作电流，并且在此工作电流下不会饱和。
通常情况下，需要通过计算或者实验来确定铁芯的饱和磁感应强度，以确保在正常工作条件下不会出现磁饱和现象。
2. 磁导率，铁芯的磁导率直接影响着电流传感器的灵敏度和线性度。
通常情况下，高磁导率的铁芯可以提高传感器的灵敏度，但是在选择铁芯时需要考虑到磁导率随温度变化的情况，以确保在不同温度下传感器的性能稳定。
3. 饱和磁通密度，铁芯的材料需要具有足够的饱和磁通密度，以确保在正常工作条件下不会出现磁饱和现象。
饱和磁通密度通常由铁芯材料的特性决定，需要根据传感器的工作条件来选择合适的铁芯材料。
4. 温度特性，铁芯的磁性能随温度的变化而变化，因此在选择铁芯时需要考虑其温度特性，以确保在不同温度下传感器的性能稳
定。
5. 成本和加工性能，除了磁性能外，铁芯的成本和加工性能也是选型时需要考虑的因素。
合适的铁芯应该能够满足性能要求的同时尽量降低成本，并且易于加工和组装。
综上所述，电流传感器铁芯的选型需要综合考虑磁性能、温度特性、成本和加工性能等多个方面的因素，以确保传感器在不同工作条件下都能够稳定可靠地工作。
开口式(可拆卸)霍尔电流传感器
AHKC 系列开口式霍尔电流传感器是江苏安科瑞电器制造有限公司 针对现场电器改 造项目自主研发生产的可拆卸霍尔电流传感器， 采用开环霍尔电流传感器原理。 霍尔电流传感器开环原理： 当原边电流 IP 流过一根长导线时， 在导线周围将产生磁场， 磁场的大小与流过导线的电流成正比， 产生的磁场聚集在磁环内， 通过磁环气隙中霍尔元件 进行测量并放大输出， 其输出电压 VS 精确的反映原边电流 IP。 一般的额定输出标定为 4V/5V。 霍尔电流传感器适用于交流 、直流、脉冲等复杂信号的隔离转换 ，通过霍尔效应 原理使变换后的信号能够直接被 AD 、DSP 、PLC 、二次仪表（ PZ 系列直流表 ）等各 种采集装置直接采集和接受 ，广泛应用于电流监控及电池应用 、逆变电源及太阳能电 源 管理系统、直流屏及直流马达驱动、电镀、焊接应用、变频器， UPS 伺 服控制等 系统电流信号采集和反馈控制，结构牢固体积小，寿命长，安装方便，响应时间快 ， 频带宽一般 0-20KHz ，电流测量范围宽精度高 ，过载能力强，线性好，抗干扰能力强 等优点。
符合标准
产品符合 JB/T 7490-2007《霍尔电流互感器行业标准》
技术指标
� � � � � � � � 响应时间：≤10us
频宽：20kHz 磁失调电流：30mV 工作温度：-25～70℃ 存储温度：-40～80℃ 输出负载：≥2kΩ 输入过载能力：输入量程最大值 2 倍可恢复正常工作 耐压：3.5Kv/50Hz/1min
±15V ±15V ±15V
AHKC-KA
600～5000A
5V
方孔开口 104*36
Байду номын сангаас
1级
±15V
规格尺寸
怎样选择合适的电子电路中的电流传感器
怎样选择合适的电子电路中的电流传感器在电子电路设计中，电流传感器是一种非常重要的元件，它可以用来测量电路中的电流大小。
选择合适的电流传感器对于确保电路的稳定性和性能至关重要。
本文将介绍一些选择合适的电流传感器的方法和要点。
一、了解电流传感器的类型在选择合适的电流传感器之前，我们应该首先了解不同类型的电流传感器。
常见的电流传感器包括电感式传感器、霍尔效应传感器和电阻式传感器等。
每种传感器都有其适用的场景和特点，我们需要根据具体的需求来选择最适合的类型。
二、确定电流传感器的额定电流范围在选择电流传感器时，我们需要明确所需测量的电流范围。
不同的电流传感器有不同的额定电流范围，超出范围使用可能会导致误差或损坏。
因此，我们需要根据实际情况来确定所需的额定电流范围，并选择相应的电流传感器。
三、考虑电流传感器的灵敏度电流传感器的灵敏度是指在单位电流变化下，所产生的输出信号变化。
选择合适的电流传感器时，我们需要考虑所需的灵敏度。
如果需要测量微弱电流，我们应选择灵敏度高的电流传感器；如果需要测量大电流，我们则需要选择相应的电流传感器来满足测量需求。
四、考虑电流传感器的精确度和误差电流传感器的精确度是指其测量结果与实际值的偏差程度。
在选择电流传感器时，我们需要考虑其精确度以及可能存在的误差。
一般来说，精确度越高的电流传感器可以提供更准确的电流测量结果。
但同时也需要考虑成本因素，根据实际需求来平衡精确度和成本之间的关系。
五、考虑电流传感器的响应时间电流传感器的响应时间是指其从输入信号发生变化到输出信号相应变化的时间。
在一些特定的应用场景中，响应时间可能会对系统的性能和稳定性造成影响。
因此，在选择电流传感器时，我们需要考虑其响应时间是否满足所需的要求。
六、选取合适的封装形式电流传感器的封装形式多种多样，常见的有DIP封装、SMD封装等。
我们需要根据具体的应用场景和安装环境来选择合适的封装形式。
比如在紧凑空间中使用，可以选择SMD封装的电流传感器；如果需要更方便地更换和维修，可以选择DIP封装的电流传感器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开口式霍尔电流传感器的选型方法
联系人：吴磊磊电话：135********
1、概述
开口式霍尔电流传感器采用霍尔开环（直放式）原理，是一种针对现场电器改造项目研发生产的可拆卸霍尔电流传感器，现场安装方便，成本低、结构牢固体积小，寿命长，响应时间快，频带宽一般0-20kHz，电流测量范围宽精度高，过载能力强，线性好，抗干扰能力强等优点。
产品符合标准JB/T7490-2007《霍尔电流互感器行业标准》。
2、国内外主要品牌及型号
国外生产霍尔电流传感器厂家主要是：瑞士LEM系列开环霍尔电流传感器；
国内生产霍尔电流传感器厂家、型号品牌繁多，主要常见的产品有：南京中旭HDC系列霍尔电流传感器、南京茶花CS系列霍尔电流传感器、江苏安科瑞AHKC系列霍尔电流传感器、浙江霍丰BJHCS系列霍尔电流传感器、绵阳维博WBI系列霍尔电流传感器。
3、主要技术指标
●响应时间：≤10us
●频宽：20kHz
●磁失调电压：30mV
●工作温度：-25～70℃
●存储温度：-40～80℃
●输出负载：≥2kΩ
●输入过载能力：输入量程最大值2倍可恢复正常工作
●耐压：3.5kV/50Hz/1min
4、选型说明
以安科瑞AHKC系列为例，根据一次电流及母线(母排)截面等参数来选择对应开口式霍尔电流传感器。
●型号说明
A H K C -
空：0-5V输出；A:真有效值4-20mA输出
开口式规格(EKA、EKB、K、KA等)
输入电流型
开环方式
霍尔传感器
安科瑞品牌
规格参数对照表型号输入信号输出
信号内孔（mm）精度辅助电源
AHKC-EKA
50～500A 5V φ211级±15V AHKC-EKB 200～2000A 5V φ401级±15V AHKC-K 400～2000A 5V 64×161级±15V AHKC-KA 600～5000A 5V 104×361级±15V 5、外观结构
常见开口式霍尔电流传感器外形如下图：
6、接线方式
一次电缆（铜排）穿过互感器开孔，传感器二次出线采用绿色可插拔端子引出，现场接线方便且可靠接线端子采用绿色可插拔端子，接线方式如下表：
7、安装方式
采用底部螺丝安装底板或者母排固定安装，安装方式如下图：
+15V
-15V M G 电源+15V 电源-15V 信号输出端正极电源COM 与信号输出端负极
螺丝固定在母排
螺丝固定在底板。
