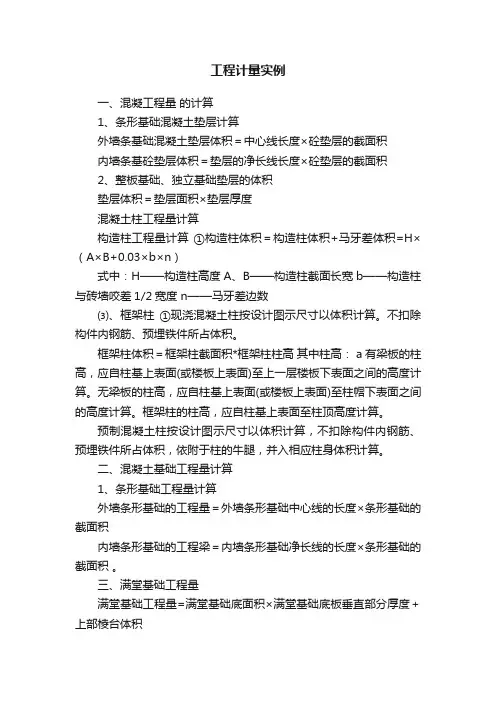

工程计量实例一、混凝工程量的计算1、条形基础混凝土垫层计算外墙条基础混凝土垫层体积＝中心线长度×砼垫层的截面积内墙条基砼垫层体积＝垫层的净长线长度×砼垫层的截面积2、整板基础、独立基础垫层的体积垫层体积＝垫层面积×垫层厚度混凝土柱工程量计算构造柱工程量计算①构造柱体积＝构造柱体积+马牙差体积=H×（A×B+0.03×b×n）式中：H——构造柱高度 A、B——构造柱截面长宽 b——构造柱与砖墙咬差1/2宽度 n——马牙差边数⑶、框架柱①现浇混凝土柱按设计图示尺寸以体积计算。
不扣除构件内钢筋、预埋铁件所占体积。
框架柱体积＝框架柱截面积*框架柱柱高其中柱高： a 有梁板的柱高，应自柱基上表面(或楼板上表面)至上一层楼板下表面之间的高度计算。
无梁板的柱高，应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。
框架柱的柱高，应自柱基上表面至柱顶高度计算。
预制混凝土柱按设计图示尺寸以体积计算，不扣除构件内钢筋、预埋铁件所占体积，依附于柱的牛腿，并入相应柱身体积计算。
二、混凝土基础工程量计算1、条形基础工程量计算外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积。
三、满堂基础工程量满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度＋上部棱台体积3、独立基础（砼独立基础与柱在基础上表面分界）(1)矩形基础：V=长×宽×高 (2)阶梯形基础：V=∑各阶(长×宽×高)四、钢筋混凝土板的工程量计算1、一般现浇板计算方法：现浇混凝土板按设计图示尺寸以体积计算。
不扣除构件内钢筋、预埋铁件及单个面积0.3m2以内的孔洞所占体积。
计算公式——V＝板长×板宽×板厚2、有梁板系指主梁（次梁）与板现浇成一体。
建筑工程工程量计算实例
建筑工程工程量计算实例某建筑工程项目计划新建一座住宅楼，楼高10层，总建筑面积为5000平方米。
现需要进行工程量计算，具体如下：1. 地基基础工程量计算：地基基础工程主要包括沉降观测、地基处理以及地下管线工程等。
沉降观测：根据规范要求，每层楼应进行一次沉降观测，共计10次。
地基处理：根据勘察报告，地基处理面积为4000平方米，按照设计要求使用地基灌注桩，每平方米使用5根地基灌注桩。
地下管线工程：根据设计要求，需要进行电力、给排水和通风管线安装。
根据规范计算，每层楼电力管线工程量为2000米，给排水工程量为1500米，通风工程量为1000米。
2. 结构工程量计算：结构工程主要包括混凝土工程和砌体工程。
混凝土工程：根据设计要求，需要进行楼板、柱和墙体的混凝土浇筑。
根据建筑平面布置计算，每层楼板总面积为500平方米，每平方米混凝土浇筑体积为0.15立方米；每层柱总面积为200平方米，每平方米柱体积为0.1立方米；每层墙体总面积为1000平方米，每平方米墙体体积为0.05立方米。
砌体工程：根据建筑立面布置计算，每层墙体砌筑高度为3米，每层墙体总长度为1000米。
根据规范要求，每米墙体砌筑体积为0.1立方米。
3. 水电安装工程量计算：水电安装工程主要包括给水排水管道、电力线路、照明设施等。
给水排水管道：根据设计要求，需要进行给水和排水管道的安装。
根据规范计算，每层楼给水管道工程量为1000米，排水管道工程量为1200米。
电力线路：根据楼层布置和电力需求计算，每层楼电力线路工程量为1000米。
照明设施：根据设计要求，每层楼照明设施安装工程量为500平方米。
以上为某建筑工程项目中部分工程量计算实例，具体数值可能与实际情况有所差异，仅供参考。
安装工程量计算实例(3篇)

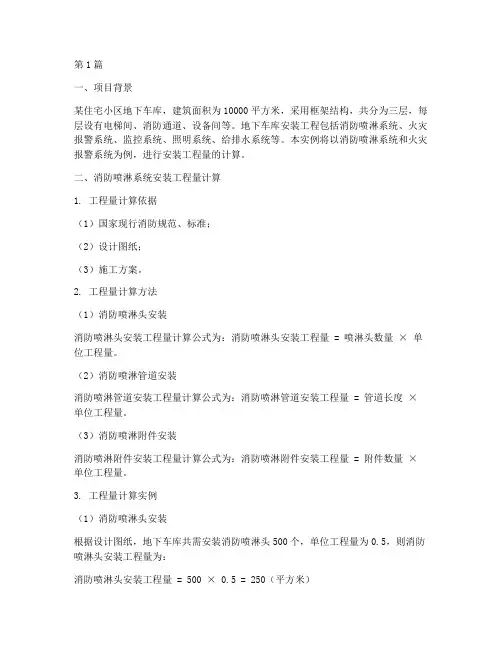

第1篇一、项目背景某住宅小区地下车库，建筑面积为10000平方米，采用框架结构，共分为三层，每层设有电梯间、消防通道、设备间等。
地下车库安装工程包括消防喷淋系统、火灾报警系统、监控系统、照明系统、给排水系统等。
本实例将以消防喷淋系统和火灾报警系统为例，进行安装工程量的计算。
二、消防喷淋系统安装工程量计算1. 工程量计算依据（1）国家现行消防规范、标准；（2）设计图纸；（3）施工方案。
2. 工程量计算方法（1）消防喷淋头安装消防喷淋头安装工程量计算公式为：消防喷淋头安装工程量 = 喷淋头数量× 单位工程量。
（2）消防喷淋管道安装消防喷淋管道安装工程量计算公式为：消防喷淋管道安装工程量 = 管道长度× 单位工程量。
（3）消防喷淋附件安装消防喷淋附件安装工程量计算公式为：消防喷淋附件安装工程量 = 附件数量× 单位工程量。
3. 工程量计算实例（1）消防喷淋头安装根据设计图纸，地下车库共需安装消防喷淋头500个，单位工程量为0.5，则消防喷淋头安装工程量为：消防喷淋头安装工程量= 500 × 0.5 = 250（平方米）（2）消防喷淋管道安装根据设计图纸，地下车库消防喷淋管道总长度为5000米，单位工程量为0.2，则消防喷淋管道安装工程量为：消防喷淋管道安装工程量= 5000 × 0.2 = 1000（平方米）（3）消防喷淋附件安装根据设计图纸，地下车库消防喷淋附件共需安装50套，单位工程量为0.3，则消防喷淋附件安装工程量为：消防喷淋附件安装工程量= 50 × 0.3 = 15（平方米）4. 消防喷淋系统安装工程量汇总消防喷淋系统安装工程量汇总如下：（1）消防喷淋头安装：250平方米；（2）消防喷淋管道安装：1000平方米；（3）消防喷淋附件安装：15平方米。
三、火灾报警系统安装工程量计算1. 工程量计算依据（1）国家现行消防规范、标准；（2）设计图纸；（3）施工方案。
土建算量手算案例
土建算量手算案例一、工程概况。
咱们就拿一个简单的小型住宅来说事儿吧。
这个住宅是一层的，长方形的布局，长10米，宽8米。
外墙是240毫米厚的砖墙，室内有一道120毫米厚的隔断墙，把房间分成客厅和卧室。
屋顶是坡屋顶，坡度为30度，坡面长度为5米（从屋脊到屋檐的水平投影距离为4米）。
二、墙体工程量计算。
# （一）外墙。
1. 墙体长度。
外墙周长 = (10 + 8)×2 = 36米。
2. 墙体体积。
体积 = 墙体长度×墙体厚度×墙体高度。
咱们假设墙体高度是3米。
外墙体积 = 36×0.24×3 = 25.92立方米。
# （二）隔断墙。
1. 墙体长度。
隔断墙长度就等于住宅的宽度，也就是8米。
2. 墙体体积。
隔断墙体积 = 8×0.12×3 = 2.88立方米。
三、地面工程量计算。
1. 客厅和卧室地面面积。
地面面积就是住宅的建筑面积，长×宽 = 10×8 = 80平方米。
四、屋顶工程量计算。
# （一）坡屋顶面积。
1. 计算原理。
坡屋顶面积 = 水平投影面积×坡屋面延尺系数。
这个延尺系数可以根据坡度算出来，对于30度的坡度，延尺系数是1.155。
2. 具体计算。
水平投影面积 = 10×8 = 80平方米。
坡屋顶面积 = 80×1.155 = 92.4平方米。
五、门窗工程量计算。
假设住宅有一扇门，尺寸是1米×2米，还有两扇窗户，每扇窗户尺寸是1.5米×1.2米。
# （一）门的面积。
1. 计算。
门面积 = 1×2 = 2平方米。
# （二）窗户面积。
1. 计算。
窗户总面积 = 2×1.5×1.2 = 3.6平方米。
你看，这样一步一步算下来，是不是还挺简单的？就像搭积木一样，把每个部分的量都算清楚，最后汇总起来就是整个土建工程的工程量啦。
在实际计算的时候呢，可一定要仔细，别漏了哪个小零件儿，不然到时候材料算少了或者造价算错了，那可就麻烦咯。
工程量计算-实例
•
（0.9+0.5）×3 +（1.5+0.5）】×0.24×0.24＝1.123m3
•
圈梁＝【（11.4－0.12+3.6+2.4）×2+6.6+3.6+2.5－0.24×3
】
•
×0.24×0.24－1.123＝1.558m3
×5×0.4×2+0.3×0.4×16＝220.72m2 • 套定额子目A4-175、A4-254、A10-25。
【例】 按图4-54所示，计算该 工程50根矩形柱的混凝土工程量。
解： 矩形柱的混凝土工程量： V=柱断面积×柱高
V=（0.60×0.40×4.50） m3×50=54.0m3
图4-54 柱示意图
如图所示为有梁式条形基础混凝土强度等级C20，计算其混凝土工 程量。
• 例16 如图有梁式满堂基础，采用C20商品混凝土，运距5km，计 算满堂基础工程量，确定定额子目。
• 解：满堂基础工程量＝35×25×0.3+0.3×0.4×[35×3+（25－ • 0.3×3）×5]＝289.56m3 • 模板工程量＝（35+25）×2×0.3+35×3×0.4×2+(25-0.3×3)
（2.0-0.24）＝6.58m2
6.58＝1473.35m2 • 解：因为主楼为框架结构、附楼为砖混结构，所以应分别计算建
筑面积。框架结构部分：
• 底层＝（24.5+0.24）×（11.1+0.24）＝280.55m2
• 例 求如上图所示建筑物的建筑面积。 • S=5.4×（6.9+0.24）+2.7 ×（6.9+0.24） ×2 ×1/2 • =57.83m2
工程量计算案例范文
工程量计算案例范文案例：地一座高层住宅小区的建设工程量计算一、项目背景二、工程量计算1.横向建筑工程量计算(1)高层住宅楼-结构工程量：主体结构总建筑面积×建筑面积综合系数×各项构件用量，其中建筑面积综合系数为1.2-安装工程量：根据建筑面积计算，包括电气安装、给排水等。
-装饰工程量：根据建筑面积计算，包括室内装修、外立面装饰等。
(2)商业综合体-结构工程量：主体结构总建筑面积×建筑面积综合系数×各项构件用量。
-安装工程量：根据建筑面积计算，包括空调、给排水等。
-装饰工程量：根据建筑面积计算，包括室内装修、外立面装饰等。
2.纵向建筑工程量计算考虑到该住宅小区将建设地下停车场，地上设有多层停车设施，还有电梯等垂直交通设备。
工程量计算包括：-结构工程量：地下停车场结构、多层停车设施结构等。
-安装工程量：电梯、空调、电气等。
-装饰工程量：室内装修、外立面装饰等。
3.基础设施工程量计算该住宅小区的基础设施包括供水、排水、供电、燃气等。
工程量计算包括：-水工程量：供水管道、供水设备、水泵等。
-排水工程量：排水管道、排水设备等。
-电工程量：电缆、电器设备等。
-燃气工程量：燃气管道、燃气设备等。
4.其他工程量计算为了满足住宅小区的运营需求，还需要考虑相关的其他工程量计算，包括绿化工程、道路工程、景观工程等。
三、总结该住宅小区的工程量计算涵盖了横向建筑、纵向建筑、基础设施以及其他工程的计算，这些数据将为项目实施提供参考，并为合理安排资源和制定预算提供支持。
工程量计算作为工程项目管理的一项重要任务，必须准确、细致地进行，以确保工程项目的顺利进行。
工程工程量计算实例
工程工程量计算实例
一、工程量计算概述
二、工程量计算
（一）土石方工程量计算
1．土石方工程量计算公式：
总量=挖方量+衬砌量+碾压量+其它；
2．土石方工程量计算结果：
根据上文提到的工程信息，按照国家工程技术标准进行计算：挖方量：1000m3；
衬砌量：1500m3；
碾压量：500m3；
其它：200m3
总量：3200m3
（二）主体结构工程量计算
1.主体结构工程量计算公式：
总量=混凝土量+钢筋量+模板量+其它；
2．主体结构工程量计算结果：
根据上文提到的工程信息
混凝土量：2500m3；
钢筋量：200t；
模板量：500m2；
其它：300m3
总量：3200m3
（三）装饰装修工程量计算
1.装饰装修工程量计算公式：
总量=墙面饰面量+地面饰面量+吊顶饰面量+其它；2．装饰装修工程量计算结果：
根据上文提到的工程信息。
工程量计算示例大全
工程量计算示例例1.某建筑平面图如图1所示，墙体厚度240mm，台阶上部雨篷伸出宽度与阳台一致，阳台为全封闭。
按要求平整场地，土壤类别为Ⅲ类（坚土），大部分场地挖填找平厚度在±30cm以内，就地找平，但局部有23m3挖土，平均厚度为50cm，有5m弃土运输。
计算人工场地平整的工程量。
图1 某建筑平面图例2.如图2所示，求建筑物人工平整场地工程量。
图2 人工平整场地示意图例3.某工程场地平整，方格网边长确定为20m，各角点自然标高和设计标高如图所示。
土类为Ⅱ类普通土，常年地下水位为-2.40m。
计算人工开挖土方的工程量。
图3 某工程场地示意图例4.某建筑物基础平面及剖面如图所示。
已知设计室外地坪以下砖基础体积为15.85m3，混凝土垫层体积为2.86m3，室内地面厚度为180mm，工作面C=300mm，土质为Ⅱ类普通土。
要求挖出土方堆于现场，回填后余下的土外运。
试对土石方工程相关项目进行列项，并计算各分项工程量。
图4 某建筑物基础平面及剖面图a) 平面图b）基础1-1剖面图例5.如图所示，现场土质为Ⅱ类普通土，地槽双面支挡土板，墙厚240mm，计算人工挖地槽和支挡土板工程量。
支挡土板沟槽平面图图5 支挡土板沟槽平面图例6.土壤类别为Ⅱ类普通土，基础为现浇混凝土独立基础，垫层宽度1.5m，挖土深度2.3m，其施工方案如图示。
编制其工程量清单计价表。
图6 独立柱基础结构示意图a)独立柱基础平面图b）独立柱基础剖面图例7.如图7所示，某办公楼工程为砖混结构，外墙厚365mm，内墙厚240mm，楼板厚120mm，计算：“三线一面”基数；基础工程量；实砌墙体工程量。
门窗及墙体埋件见下表图7 某办公楼工程示意图例8.某工程等高式标准砖大放脚基础如图所示，当基础墙高h=1.6m，基础长l=27.85m时，计算砖基础工程量。
例9.某建筑物如图所示。
内外墙与基础均为砖砌，均用M5水泥石灰砂浆砌筑。
内、外砖墙厚度均为240mm，外墙为清水砖墙，用水泥膏勾缝，外墙裙顶标高为1.2m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程量计算示例
例1.某建筑平面图如图1所示，墙体厚度240mm，台阶上部雨篷伸出宽度与阳台一致，阳台为全封闭。
按要求平整场地，土壤类别为Ⅲ类（坚土），大部分场地挖填找平厚度在±30cm以内，就地找平，但局部有23m3挖土，平均厚度为50cm，有5m弃土运输。
计算人工场地平整的工程量。
图1 某建筑平面图
例2.如图2所示，求建筑物人工平整场地工程量。
图2 人工平整场地示意图
例3.某工程场地平整，方格网边长确定为20m，各角点自然标高和设计标高如图所示。
土类为Ⅱ类普通土，常年地下水位为-2.40m。
计算人工开挖土方的工程量。
图3 某工程场地示意图
例4.某建筑物基础平面及剖面如图所示。
已知设计室外地坪以下砖基础体积为15.85m3，混凝土垫层体积为2.86m3，室内地面厚度为180mm，工作面C=300mm，土质为Ⅱ类普通土。
要求挖出土方堆于现场，回填后余下的土外运。
试对土石方工程相关项目进行列项，并计算各分项工程量。
图4 某建筑物基础平面及剖面图
a) 平面图b）基础1-1剖面图
例5.如图所示，现场土质为Ⅱ类普通土，地槽双面支挡土板，墙厚240mm，计算人工挖地槽和支挡土板工程量。
支挡土板沟槽平面图
图5 支挡土板沟槽平面图
例6.土壤类别为Ⅱ类普通土，基础为现浇混凝土独立基础，垫层宽度1.5m，挖土深度2.3m，其施工方案如图示。
编制其工程量清单计价表。
图6 独立柱基础结构示意图
a)独立柱基础平面图b）独立柱基础剖面图
例7.如图7所示，某办公楼工程为砖混结构，外墙厚365mm，内墙厚240mm，楼板厚120mm，计算：“三线一面”基数；基础工程量；实砌墙体工程量。
门窗及墙体埋件见下表
图7 某办公楼工程示意图
例8.某工程等高式标准砖大放脚基础如图所示，当基础墙高h=1.6m，基础长l=27.85m时，计算砖基础工程量。
例9.某建筑物如图所示。
内外墙与基础均为砖砌，均用M5水泥石灰砂浆砌筑。
内、外砖墙厚度均为240mm，外墙为清水砖墙，用水泥膏勾缝，外墙裙顶标高为1.2m。
圈梁用C20混凝土，Ⅰ级钢筋，沿外墙附设，截面为240mm×180mm。
基础为三级等高式大放脚砖基础，砖基础下垫层为C10混凝土垫层（所用混凝土碎石粒径为20mm，现场搅拌）。
垫层底宽830mm，厚100mm，垫层标高为-1.6m。
门窗洞口尺寸为：M-1(1200mm×2400mm)，M-2(900mm×2000mm)，C-1(1500mm×1800mm)，试计算砖基础、清水砖外墙和混水砖内墙三个清单项目的清单项目费。
图9 某建筑平、剖面示意图
例10.某工程墙面的剖面图如图10示，砖墙厚240mm，红机砖砌筑M5水泥砂浆，圈梁沿外墙附设截面为240mm×180mm，M-1为1.2m×2.4m；M-2为0.9m×2.0m；C-1为1.5m×1.8m。
编制砖墙清单计价表。
图10 某工程墙面剖面图
例11.求如图11所示现浇钢筋混凝土有梁板工程量
图11 现浇钢筋混凝土有梁板图
例12.求图12所示现浇钢筋混凝土连续梁工程量。
图12 现浇钢筋混凝土连续梁图
例13.如图13所示有梁式条形基础，计算其混凝土工程量。
图13 基础平面图及剖面图
a) 平面图b) 内墙基础剖面图c)1-1剖面图d)内墙基础计算长度取值
例14.某现浇钢筋混凝土带型基础，如图14所示，现浇钢筋混凝土独立基础，如图示，共三个。
混凝土垫层强度等级为C15，混凝土基础强度等级为C20，场外集中搅拌，计算现浇钢筋混凝土带型基础、独立基础混凝土工程量。
图14 现浇钢筋混凝土基础示意图
a)现浇混凝土带型基础示意图b)现浇钢筋混凝土独立基础示意图
例15.如图15所示现浇钢筋混凝土单层厂房，屋面板顶面标高5.0m；柱基础顶面标高-0.5m；柱截面尺寸为：Z3（300mm×400mm)，Z4 （400mm×500mm)，Z5（300mm×400mm)，柱中心线与轴线重合。
用现场机拌C20混凝土20石泵送，屋面板混凝土按重量比加1%防水粉，编制工程量清单（不含基础，不计措施项目费）。
图15 现浇混凝土单层厂房
例16.见图16所示，计算8根现浇C20钢筋混凝土矩形梁的钢筋工程量，混凝土保护层为25mm。
图16 现浇C20钢筋混凝土矩形梁
例17.某钢筋混凝土配筋如图示。
已知板混凝土强度等级为C25，板厚100mm，正常环境下使用。
试计算板内钢筋工程量。
图17 现浇钢筋混凝土板配筋图
面尺寸为450mm×450mm，板厚100mm，正常室内环境使用，试计算梁内钢筋工程量。
图18 某框架结构房屋示意图
a)梁平面配筋图b)腰筋及拉筋设置示意图c)一、二级抗震等级楼层框架梁配筋示意图
注：在图b)中，ln表示相邻两跨的最大值，hb指梁的高度
例19.某独立小型住宅，基础平面及剖面如图19所示。
基础有100厚混凝土垫层；外墙拐角处，按基础宽度将分布筋改为受力筋；在内外墙丁字接头处受力筋铺至外墙中心线，计算钢筋工程量。
图19 钢筋混凝土条形基础a) 基础平面b) 基础配筋断面
例20.某建筑物钢筋混凝土独立基础（杯型基础共24只）如图示，计算图示钢筋用量。
例21.图示为某钢筋混凝土连续梁配筋图，试计算该梁钢筋用量。
图21 梁配筋图
例22.已知某工程中构造柱的高度为3.8m，试计算图示位置的构造柱的混凝土工程量。
图22 构造柱设计示意图
a) 转角处b) T形接头处c) 十字接头处d) 计算尺寸图
例23.某现浇框架结构房屋的三层结构平面如图示。
已知二层板顶高为3.3m，三层板顶标高为6.6m，板厚100mm，构件截面尺寸见表。
试对图中所示钢筋混凝土构件进行列项计算其工程量。
图23 三层结构平面图
例24.如图示，计算构造柱工程量。
90°转角：墙厚240mm，柱高12.0m；T形接头：墙厚240mm，柱高15.0m；十字形接头：墙厚240mm，柱高18.0m；一字形：墙厚240mm，柱高9.5m。
圈梁工程量。
图25 圈梁示意图
例26.有一两坡二毡三油卷材屋面，尺寸如图示。
屋面防水层构造层次为：预制钢筋混凝土空心板、1:2水泥砂浆找平层、冷底子油一道、二毡三油一砂防水层。
计算：1）当有女儿墙，屋面坡度为1:4时的工程量。
2）当有女儿墙，屋面坡度为2%时的工程量。
3）当无女儿墙有挑檐，坡度为2%时的工程量。
图26 两坡二毡三油卷材屋面尺寸示意图
a) 平面b) 女儿墙c) 挑檐
例27.如图示，L外1=50000mm，L外2=25000mm，女儿墙厚240mm，外墙厚365mm，屋面排水坡度2%，试计算其卷材平屋面工程量。
图27 卷材防水示意图
a) 女儿墙弯起部分示意图b) 挑檐示意图
例28.根据图示尺寸和条件，计算屋面找坡工程量。
图28 平屋面找坡示意图
a) 尺寸示意图b) 卷材搭接示意图
例29.某地下室工程外防水做法如图示，1:3水泥砂浆找平20mm厚，三元乙丙橡胶卷材防水（冷贴满铺），外墙防水高度做到±0.000，计算卷材防水工程量。
图29 某地下室示意图
例30.某工程地下室平面及墙身防水构造如图示，计算地下室墙身防水层工程量。
例31.某冷库室内设软木保温层，厚度100mm，层高3.4m，板厚100mm，如图示，试对其保温层列项并计算工程量。
图31 冷库平面图
例32.住宅楼一层住户平面如图示，地面做法如下：3:7灰土垫层300mm厚，60mm厚C15细石混凝土找平层，细石混凝土现场搅拌，20mm厚1:3水泥砂浆面层，计算整体面层工程量。
图32 一层平面图
例33.计算如图示房屋的花岗岩地面面层工程量。
图33 某房屋平面及基础剖
a)平面图b) 基础剖面图
例34.如图示，设计为水泥砂浆面层，建筑物5曾，楼梯不同屋面，梯井宽度200mm，计算楼梯面层工程量。
图34 楼梯设计图
4m，扶手转弯处为0.3m，最后一跑楼梯连接的水平安全栏杆长为1.6m，求该大楼的扶手栏杆工程量。
图35 楼梯扶手示意图
例36.如图示，某建筑入口地面做法为：清理基层，刷素水泥浆，1:3水泥砂浆，水泥砂浆粘贴500mm ×500mm大理石地面及大理石台阶，编制其工程量清单。
图36 某建筑大理石台阶
例37.某房屋平面如图示。
已知内、外墙墙厚均为240mm，要求计算：1）60mmC15混混凝土地面垫层工程量；2）20mm厚水泥砂浆面层工程量；3）水泥砂浆踢脚线工程量；4）水泥砂浆防滑坡道及台阶工程量；5）散水面层工程量。
图37 某房屋平面图
例38.某工程如图示，内墙面抹1:2水泥砂浆打底，1:3石灰砂浆找平层，麻刀石灰浆面层，空20mm 厚。
内墙裙采用1:3水泥砂浆打底（19mm厚），1:2.5水泥砂浆面层（6mm厚），计算墙面一般抹灰工程量。
图38 某砖结构工程示意图。
