变密度声波测井技术原理
一、测井原理简介
声幅－变密度测井是由磁定位(CCL)、自然伽马仪(GR)和声幅-变密度仪(CBL-VDL)组成，能够实现一次下井，测出CCL、GR、CBL-VDL等多条组合曲线。
声幅－变密度(CBL-VDL)井下仪包括电子线路和声系两大部分，其中声系包括一个发射器和两个接收器，源距分别为3英尺和5英尺。
对于3英尺源距接收器，声波发射器发射声脉冲，经过泥浆（或井液）折射入套管，产生套管波。套管波沿最短路径传播，折射入井里泥浆（或井液）。接收器接受声波波列中首波的幅度。经过电子线路把他转换为相应的电压值予以记录。当仪器沿井身移动时，就测出一条随井深变化的声幅曲线。并通过声幅曲线值的高低对比来确定套管与水泥环胶结的好坏。对于5英尺源距接收器，接受到的是声波的全波列，分为三个部分，即套管波、地层波、直达波(泥浆波和井液波)，接收电子线路把信号转换为与其幅度成正比的点信号，经电缆传至地面，检波后只保留其正半周部分，这部分电信号加到示波器或显象管上，调制其光点亮度。波幅大，电压高，光点就亮，测井图上显示条带为黑色。而光点亮度低时，测井图上显示为灰色条带。负半周电压为零，光点不亮，测井图上显示为白色条带。变密度测井图就是黑(灰)白色相见的条带，以其颜色的深浅表示接收到的信号的强弱，通过对变密度测井图上显示的套管波、地层波和直达波(泥浆波和井液波)的强弱程度分析，来确定套管与水泥环和水泥环与地层胶结质量的好坏。
※仪器测井原理（CBL)
1、声波发射器发射声脉冲被3英尺源矩接收器接收，经井液折射入套管，产生套管波；
2、套管波沿最短路径传播，折射入井液；
3、接收器接收声波波列中首波的幅度；
4、幅度到达电子线路被转换为相应的电压值并予以记录；
5、当仪器沿井身移动时，就测出一条随井深变化的声幅曲线；
6、通过声幅曲线值的高低对比来确定套管与水泥环胶结的好坏。
※仪器测井原理（VDL)
1、声波发射器发射声脉冲被5英尺源矩接收器接收声波全波列（套管波、地层波、泥浆和井液波）；
2、线路把信号转换为与其幅度成正比的电信号，经电缆传至地面；
3、电信号在显像管上被调制其光点亮度，根据其波幅大小和电压高低在测井图上显示成黑白相间的条带；
4、测井图黑（灰）白相间的条带，以其颜色的深浅表示接收到信号的强弱；
5、通过对全波列的强弱程度分析，确定套管与水泥环、水泥环与地层的胶结质量。
也可以用下图加以解释，全部波列形成亮暗条纹显示在胶片上，对比度取决于正峰幅值。波列的不用部分可以在VDL测井图上被区分开来。套管波信号显示了很有规律的条纹，而地层波的条纹显得更为扭动。
二、测井资料质量控制
几个基本概念
自由套管：未胶结的套管。
第一胶结面：套管与水泥的胶结。
第二胶结面：水泥与地层的胶结。
声幅曲线要根据套管外径尺寸的大小在自由套管处进行刻度检查，且有30－50米连续曲线，曲线变化平稳，符合质量要求，声幅重复曲线误差小于10％。不同套管外径刻度值如下：
套管外径（英寸）声幅值（mV）
4 89
4 1/2 81
5 76
5 1/2（常用） 69-72（常用71）
7 62
7 5/8 59
9 5/8 51
10 3/4 48
变密度门坎合适，灰度清晰，在第一、第二交接面均好的井段，波列变化与岩性具有相关性；
测速600m/h；
变密度曲线在自由套管处应反映出套管波信号，呈现一条条黑白相见的直条带；
声幅-变密度测井时，必须带扶正器，以保证仪器居中；
测井时间一般在固井后36－48小时进行测量。
三、测井资料解释方法
2、定量解释
①根据声幅曲线的幅度值，采用相对幅度法评价第一胶结面的固井质量。即：
相对幅度C = ( 目的层段的声幅值/ 自由套管井段的声幅值) * 100%
当相对幅度≤20%时，确定为胶结良好；
当相对幅度20-30%时，确定为胶结中等；
当相对幅度≥30%时，确定为胶结差。
②根据变密度图上套管波显示的强弱来确定第一胶结面的胶结级别，套管波信号微弱或缺失定为第一胶结面胶结良好；套管波显示清晰，曲线粗而黑，套管接箍明显，定为第一胶结面胶结差；套管波显示较弱时定为第一胶结面胶结中等。
③根据声幅－变密度测井资料解释规程，依据变密度图上显示的地层波的强弱来确定第二胶结面的胶结级别。
对同一口井的不同井段，变密度地层波显示强确定为胶结良好；地层波微弱或缺少，确定为胶结差；地层波可以辨认出，但地层波信息不清晰，确定为胶结中等。
四、补充规定
１、对于新钻井挂尾管、套损管部分悬挂小套管等测量井段内出现套管内径不同的情况，进行CBL-VDL测井时，在不同直径的套管内实行“分别刻度，分段测量”。
2、CBL刻度值必须和所在刻度井段自由套管CBL理论响应值一致。
3、若无自由套管，在进行刻度时，可以在基本无水泥胶结的CBL值的相对较高的井段进行刻度。
4、对于全井段悬挂小套管且无自由套管的情况，可以在基本无水泥胶结的CBL值的相对较高的井段进行刻度。
5、“分别刻度，分段测量”时，两段都必须测量出悬挂器位置，且重复井段不得少于50米。
五、CSU配接便携式CBL-VDL测井仪
1、设备连线
测量时，便携式机箱上的接线孔下排的1、7、10分别连线对应于电缆缆芯的1、7、10，上排的10连线对应于电缆缆芯的3，未列出的接线孔没有用到。如图：
电缆各缆芯的功能如下表，未列出的没有用到：
电缆缆芯主要功能
1、3 磁定位CCL信号
4、6 接供电器，给井下仪器供电，要快速供电
7 声波、GR信号
3、10 接地
2、仪器连接
注意：下井前一定要检查上下扶正器的销子，防止滚轮处脱开，造成卡仪器的后果。
3、软件操作
①CCS置于测RFTA位置，启动便携式机箱的Win98系统，进入CBL/VDL测井程序。
②仪器串名称选择：声波变密度VCBL。
③输出参数选择：第二组，深度采样率应为32，时间采样率为0.1，每米脉冲数为393.8。
④接口控制选择：磁定位，声波变密度，单芯传输，自动逻辑，10mA。
⑤给仪器供电。通过供电器由电缆4、6芯给声幅仪器供电。电压175-180V，电流50mA。
⑥仪器刻度采用“VBL测试”。根据套管外径（英寸）选择合适的套管CBL值（mV），寻找“清水段”，即未固井段，使监视波形达到最大，可以进行“测试”，然后进行测前刻度。
⑦测试完成后，即可按照测量时的连线方式进行正常测井了。
4、测井步骤
①供电180V，电流大小视井下仪器不同而不同；
②在自由套管处刻度，声幅刻度值与套管外径（见下页）对应；
③下井过程中监视VBL值，使其不超过刻度值；
④在水泥返高处测重复曲线；
⑤下至凡尔位置，测主曲线。
Geolog-全波列声波测井中文手册-
Geolog软件技术手册Full Sonic Wave Processing -SWB 帕拉代姆公司北京代表处 2006年12月
1、综述................................................................................................................................................................................ - 1 - 1.1 预备知识..................................................................................................................................................................... - 1 - 1.2数据 ............................................................................................................................................................................... - 1 - 2、阵列声波全波形........................................................................................................................................................... - 2 - 2.1数据准备 ...................................................................................................................................................................... - 3 - 2.1.1查看/创建一个声波列阵工具模版.......................................................................................................... - 3 - 2.1.2 练习指导2-创建其他波形属性.............................................................................................................. - 5 - 2.1.3波形分解.......................................................................................................................................................... - 6 - 2.1.4深度转换.......................................................................................................................................................... - 7 - 2.2 处理 .............................................................................................................................................................................. - 8 - 2.2.1数据分析......................................................................................................................................................... - 8 - 2.2.2去噪................................................................................................................................................................ - 11 - 2.2.3 设计滤波器................................................................................................................................................. - 17 - 2.2.4 振幅恢复 ..................................................................................................................................................... - 19 - 2.3阵列声波处理.......................................................................................................................................................... - 20 - 2.3.1处理模块简介 ............................................................................................................................................. - 20 - 2.3.2偶极波形处理 ............................................................................................................................................. - 21 - 2.3.3 单极波形处理 ............................................................................................................................................ - 23 - 2.3.4 拾取标志波至 ............................................................................................................................................ - 26 - 2.4后期处理 (32) 2.4.1综述 (32) 2.4.2频散校正 (33) 2.4.3 传播时间叠加 (36) 2.4.4 相关性显示 (38) 2.4.5 阵列声波重处理 (39) 3、机械性质 (44) 3.1综述 (44) 3.2 计算动力学弹性性质 (44) 附录I-快速运行 (46) 附录II-频散校正讨论 (47)
第8章 密度测井和岩性密度测井
第八章 密度测井和岩性密度测井 此两种测井方法是由伽马源向地层发射伽马射线，经与地层介质相互作用后，再由伽马探测器接收（即为伽马-伽马测井），地层不同，探测器记录的读数不同，从而被用来研究地层性质。 §1 密度测井、岩性密度测井的地质物理基础 一、岩石的体积密度b ρ（即真密度）： V G b =ρ （单位体积岩石的质量） 对含水纯岩石： φρφρρρρφ ?+-=?+?=+=f ma f ma ma f ma b V V V V G G )1( 单位：（g/cm 3） 其中：V V V ma =+φ （1）组成岩石的骨架矿物不同，ρma 不同，如石英为2.65，方解石为2.71，白云石为2.87，对于相同孔隙度得到的体积密度也就不同，由此可判断岩性；另一方面，利用体积密度计算孔隙度时，必须得先确定岩性。 （2）孔隙性地层的密度小于致密地层，且随着φ的增加ρb 减小，由此可求φ。 且（盐水泥浆）（淡水泥浆）1.10 .1=f ρ 二、康普顿散射吸收系数∑ 中等能量γ射线与介质发生康普顿散射康普顿散射而使其强度减小的参数(康普顿减弱系数---由康普顿效应引起的伽马射线通过单位距离物质减弱程度)： A N z b A e ρσ??=∑ 沉积岩中大多数核素A z 均接近于0.5(见表8-1, P 138)，常见的砂岩、石灰岩、白云
岩的A z 的平均值也近似为0.5(见表8-2)， 所以对于一定能量范围的伽马射线（e σ为常数），∑只与b ρ有关。 密度测井利用此关系，通过记录康普顿散射的γ射线的强度来测量岩石的密度。 三、岩石的光电吸收截面 1、线性光电吸收系数：当γ的能量大于原子核外电子的结合能时，发生光电效应的概率。 n A Z λρτ1.40089 .0= 2、岩石的光电吸收截面指数Pe 它是描述发生光电效应时物质对伽马光子吸收能力的一个参数，即伽马光子与岩石中一个电子发生光电效应的平均光电吸收截面，单位b/电子。而它与原子序数关系为： Pe=aZ 3.6 a 为常数，地层岩性不同，Pe 有不同的值，也就是说Pe 对岩性敏感，可以以来确定岩性，Pe 是岩性密度测井测量的一个参数。 3、体积光电吸收截面 体积光电吸收截面也是描述发生光电效应时物质对伽马光子吸收能力的一个参数，它是指每立方米物质的光电吸收截面，以U 来表示，单位b/cm 3。地层岩性不同，其体积光电吸收截面不同（表8-2，139页）。U 对岩性敏感，也是岩性密度测井所要确定的一个参数。岩石的体积光电吸收截面为： ∑==n i i i V U U 1 Ui 、Vi 分别为组成岩石各部分的光电吸收截面和相对体积。如孔隙度为φ的纯砂岩的光电吸收截面为： f ma U U U ??+-=)1( 体积光电吸收截面U 与光电吸收截面指数Pe 有近似关系： b U Pe ρ/≈ 故可由Pe 求得U 。 §2 地层密度测井
声波测井技术在岩土工程勘察中应用
现代物业?新建设 2012年第11卷第9期 浅谈声波测井技术在岩土工程勘察中的应用 张建宏 （新疆新地勘岩土工程勘察设计有限公司，新疆 乌鲁木齐 830002）摘 要：伴随着不断发展的数字测井技术，在测井当中，声速测井已经成为重要的方式之一。对岩体工程勘察中声波测井技术的应用进行了分析。 关键词：岩土工程；勘察；声波测井 中图分类号：[P258] 文献标识码：A 文章编号：1671-8089（2012）09-0047-02 声波测井主要分为声幅测井与声波测井两大类。一般来说，我们说的声波测井指的是对地层当中声波传播速度进行测量。 1 声波测井 在不同的介质当中，声波传播会有明显的差别，岩石当中的裂缝、风化以及溶洞对声波速度都有影响，因此对岩层物性特征的了解可以通过声波测试来进行。而声速测井测的是地层中声波传播的时间。 声波测井一般是对纵波速度进行测量，声波耦合通过仪器发射晶体声波，然后通过仪器接收晶体声波。由于接收晶体与发射晶体之间存在一定距离，所以传播速度与所测得的声波传播时差成反比。根据实际需要，也可以将传播时差换算成声波速度，然后再与其余的物理参数进行结合，也能够将横波速度计算出来，从而对弹性参数以及岩性的划分进行计算，这样更有利于岩土工程勘察工作的进一步开展。 2 岩石中声波的传播 我们所研究的是不同地质年代在地壳中的矿物成分以及结构各异的岩石，并且在岩石当中还存在裂隙与孔隙，但是它们的分布、大小、形状并非固定，而这些因素对岩石的物理性质都有不同程度的影响。岩石的声速指的是在岩石当中声波的传播速度，理论支持与实践证明：随着岩石密度的不断增大，声波速度也会随着提升。 2.1 岩性 如果岩石的岩性不同，那么声波传播速度也会有明显的区别。岩性不同，岩石密度就存在差异，一般来说，岩石密度从大到小依次为：石灰岩→砂岩→泥岩，而声波速度也会随着密度的减少而降低。 2.2 岩石结构 如果岩石的胶结性较差、较为疏松，声波速度也会降低；反之，声波速度则会升高。对于声波速度来说，岩石当中存在的溶洞与裂隙等也会产生一定程度的影响。 2.3 岩石孔隙间的储集物 岩石声波速度也会受到岩石孔隙当中不同储集物的影响。 2.4 地质时代以及地层埋藏深度 声波在地层当中的传播会受到地层时代以及地层埋藏实际深度的影响。当地质时代与岩性相同，那么埋藏的深度越大，声波传播的速度也就越大；反之，埋藏的深度越小，那么声波速度也会随着减小。在岩性相同的情况下，相比新地层，老地层的声波传播速度更快，这主要是由于在漫长的地质年代中，老地层受到了覆盖岩层长期性压实产生的结果。此外，由于长期地壳运动，岩石骨架颗粒的排列也会越来越紧，其弹性与密度都会不同程度地增加。 3 声波测井的应用范围 3.1 钻孔岩性的划分 由于不同的岩层所具有的声波传播速度是不同的。所以，地层岩性可以通过声速测井来进行判断。在钻孔岩性的划分当中，也可以结合自然伽玛、电阻率等有关的参数。 3.2 岩层风化、氧化带的确定 由于受到了氧化与风化，岩石的胶结程度会受到不同程度的影响，甚至会出现破碎，从而导致强度减弱、密度减小、波速减小，将完整的岩石声波速度与所测得的声波速度进行比较就会发现。岩石的疏松与破碎的程度能够通过波速的减少量来判断，因此对岩层的氧化带、风化都能够加以确定。 Engineering Construction 工程施工 – 47 –
声波变密度处理
变密度测井解释 一、数据加载 平台工具——数据管理——数据浏览解编——在网上邻居中找井（如：Z197，里面有两个文件:Z.900常规曲线和ZW.900变密度wf1、wf2）——设置解编模块，点上端第三个图标，在出来的对话框中选yocurve常规和ycydl变密度，确定——解编，先点右键解编小的，名称改为Z197；再解编大的，名称改为Z197，覆盖前一个. （注：两个文件要解编到同一个文件中，故名称要起的一样） 二、水泥胶结评价 生产测井——工程测井——水泥胶结评价——打开Z197.WIS—— 1.波形预处理 (1)，选择能够编辑，改曲线名称GR——ZGR；CBL ——ZSCB； （2）.调节深度棒，使之处在有曲线的范围内，点右道的“显示指定深度波形”图标——点WF1——再在波上按右键点一下——出现“显示波形”对话框——（3）.双击兰棒——填入波形整体量，即需将波形整体上移的幅度大小；其它三个值分别为0、200、0，
一般不改动，视具体情况而定。 保存参数——点击处理——完成后保存为缺省模版——按否——做下一步 2.波至检测 （1）选择能够编辑，改曲线名称GR——ZGR；CBL ——ZSCB； （2）.调节深度棒，使之处在有曲线的范围内；（3）对深度：根据完井的GR曲线来对深度 扫描其完井，算出需移动的深度后(方法同2.8）,打开平台工具——数据管理——WIS管理器——打开井——选中GR、磁定位、声幅曲线——移动深度（4）、对尖子：将声幅曲线自由套管段的尖子与磁定位对上、 点住声幅曲线的名称——单击右键——数据编辑——选中要编辑的深度段——工具栏/单击曲线上下移动/填入要移动的量 个别尖子进行单独编辑：店中曲线——拖动鼠标——选中要编辑的曲线段——单击右键——选中要编辑的方法{曲线数据编辑、……、乘法加法因子校正} （5）.填写参数卡 套管波检测开始时间：把红线放到第一个波的波谷/波峰处，其所对应的时间，取整数值,266-200.

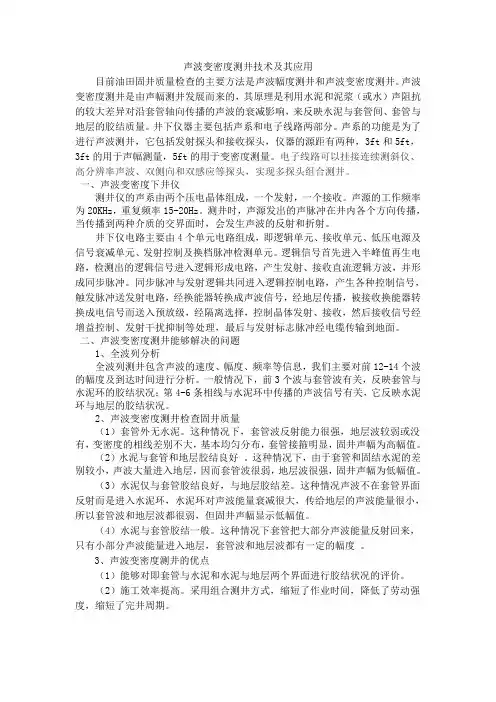

声波变密度测井技术及其应用
