《汽车电工电子技术》试卷及参考答案
《汽车电工电子技术》试卷及参考答案
2015 ～ 2016 学年第二学期《汽车电工电子技术》试卷及参考答案班级：15汽车学号：姓名：成绩一、选择题（每空1.5分，共15分）（）1、在开路状态下，电源的端电压等于：A.零B. 电源电动势C.通路状态的电源端电压D.不确定（）2、交流电是指：A.电流大小和方向都不变化B. 电流大小和方向都随时间周期性变化C 电流大小随时间变化，方向不变化 D.电流只改变方向，大小不变（）3、两只电阻值不等的电阻，如果串联接到电源上，则电阻值小的电阻其电功率：A.大B.小C.一样大D.无法比较（）4、两只电阻值不等的电阻，如果并联接到电源上，则电阻值小的电阻其电功率：A.大B.小C.一样大D.无法比较（）5、正弦交流电的最大值是有效值的多少倍：（）6、使用数字万用表进行电阻测量时，应将哪个表笔接COM端？A.红B. 黑C.不确定（）7、汽车上常用的发电机是：A、单相交流发电机B、三相交流发电机C、单相直流发电机D、三相直流发电机（）8、三极管电流之间的关系是：A、BECIII+=； B、BCEIII+=； C、CEBIII+=D、CEBIII+=（）9、三相负载对称是指每一相的什么完全相同。
A.电阻B. 感抗C.电抗D. 阻抗（）10、变压器U1=220V,N1=100匝,N2=50匝，则U2为：A、110VB、440VC、220VD、50V二、填空（每空1.5分，共30分）1、正弦交流电的三要素是______________、______________ 、______________。
2、晶体三极管有三种工作状态，即_________状态、_________状态和_______状态。
3、继电器是自动控制电路中常用的一种元件，它是用________的电流来控制________电流的一种自动开关。
4、变压器是一种利用______________原理制成的，它与____________相连的称为一次绕组（或称初级绕组），与____________相连的称为二次绕组（或称次级绕组）。
汽车电工电子技术试卷A答案
A卷一、单项选择（每小题2分，共40分）1、直流电的文字符号为（ C ）A ACB VC C DC2、电流的方向规定为（ C ）移动的方向A 负电荷B 负离子C 正电荷3、电阻串联后总电阻( A )A 增大B 减小C 不变4、周期T和频率f三者之间的关系正确的为（ A ）A T·f = 1B T = fC T与f无关5、某电阻两端电压为40V，通过电阻的电流为0.5A，则导体的电阻为( A )A 80ΩB 600ΩC 200Ω6、我国用电频率是（ B ）HZ。
A 40B 50C 607、触电以人体受到伤害程度不同可分为电击和（ A ）两种A 电伤B 电灼C 电腐蚀8、我国用电安全规定中把（ A ）定为安全电压值A 36VB 40VC 110V9、单相触电时，人体承受的电压是（ B ）A 线电压B 相电压C 跨步电压10、在三相四线制中，相线与中性线之间的电压称为（ B ）A 线电压 B相电压 C 即是相电压也是线电压11、当在三相四线线制供电线路中，线电压VL 和相电压UP的数量关系是（C）。
A UL =2 UPB UP=ULC ULUP12、导电能力介于导体与绝缘体之间的物质称为( C )A 导体B 绝缘体C 半导体13、如果二极管的正反向电阻都很大，该二极管（ A ）A 内部断路B 性能不好C 已被击穿14、由于稳压管工作在反向击穿区，所以稳压管在电路中应（ B ）A 正向连接B 反向连接C 正反向连接均可15、三极管如果作开关使用一般工作在（ C ）A 截止或放大区B 放大或饱和区C 截止或饱和区16、用万用表黑表笔接触三极管的基极，红表笔分别接触另两只管脚，测得电阻均较小，则该晶体三极管是（ A ）A NPN型B PNP型C PPN型17、汽车上常用的硅整流交流发电机采用的是（C）整流电路。
A 单相半波B 单相全波C 三相桥式全波18、常温下，硅二极管的正向导通压降为（B ）。
新能源专业《汽车电工电子技术》期末考试试卷试题及答案
B . 50HZ正确答奚）
C . 60HZ
D . 100HZ3 -正弦交流电的电压为u=100sin（100jrt+7r/3）V,则它的峰值是（）。［单选题］*
A.50V
B.100V王碓答案）
C.220V
D.38OV
4 •电容在电路中的特性是（）。［单选题］*
A.隔直流通交流（王碓答案）
43•闪光继电器的三个管脚，分别是接电源、接地、控制端的。［判断题］*
对（正确答案）
错
44•目前常用的闪光继电器是电子式的。［判断题］*
对（正确答案）
错
45.目前常用的延时继电器是空气阻尼的。［判断题］*
对
错（正确答案）
46•熔断丝时为了保护电路过载。［判断题］*
对
错正场答实）
对
错正确答案）
4&汽车喇叭继电器是一种动合型电磁继电器。［判断题］*
对
错（正确答案）
25•导体平行于磁感线运动时，导体中无电流通过。［判断题］*
对（正确答案）
错
对（正确答错
27•把人体触电后最大的摆脱电流，称为安全电流。［判断题］*
对（正确答案）
错
2&负极搭铁是指蓄电池的正极与车体相接。［判断题］*
对
错正确答案）
29•充电过程把从电源获得的电能储存在电容器中。［判断题］*
对（正确答案）
错
30•外电路是电源以外的通路。［判断题］*
对（正确答案）
错
31.接地电阻不得超过4Q。［判断题］*
对正确答案）
错
32•可以随意加大熔丝规格。［判断题］*
对
错正确答案）
33•—般工频危险电流规定为100mA。［判断题］*

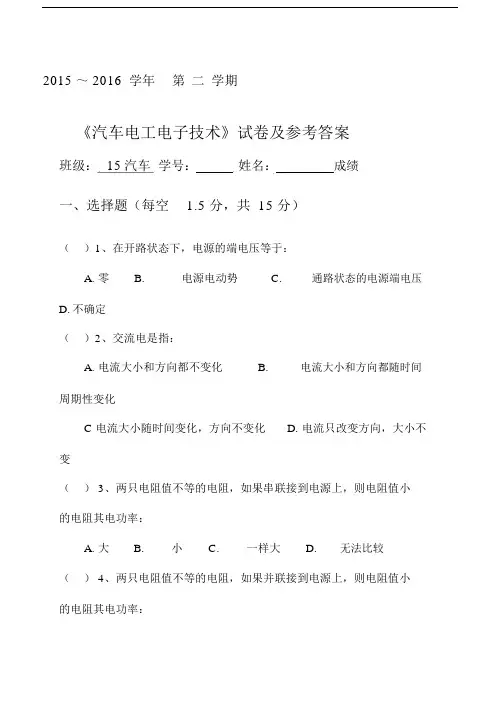

汽车电工电子技术》试卷与参考答案.doc
2015 ～ 2016学年第二学期《汽车电工电子技术》试卷及参考答案班级：15汽车学号：姓名：成绩一、选择题（每空 1.5 分，共 15 分）（）1、在开路状态下，电源的端电压等于：A. 零B.电源电动势C.通路状态的电源端电压D.不确定（）2、交流电是指：A. 电流大小和方向都不变化B.电流大小和方向都随时间周期性变化C 电流大小随时间变化，方向不变化 D. 电流只改变方向，大小不变（） 3、两只电阻值不等的电阻，如果串联接到电源上，则电阻值小的电阻其电功率：A. 大B.小C.一样大D.无法比较（） 4、两只电阻值不等的电阻，如果并联接到电源上，则电阻值小的电阻其电功率：A. 大B.小C.一样大D.无法比较（）5、正弦交流电的最大值是有效值的多少倍：2A.2B.2C.3D. 2（）6、使用数字万用表进行电阻测量时，应将哪个表笔接COM端？A.红B.黑C.不确定（）7、汽车上常用的发电机是：A、单相交流发电机B、三相交流发电机C、单相直流发电机 D 、三相直流发电机（）8、三极管电流之间的关系是：A、I C I E I B；B、I E I C I B；C、I B I E I CD、I B I E I C （）9、三相负载对称是指每一相的什么完全相同。
A. 电阻B.感抗C.电抗D.阻抗（）10、变压器 U1=220V,N1=100匝 ,N2=50 匝，则 U2为：A、110V B 、440V C 、 220V D 、 50V二、填空（每空 1.5 分，共 30 分）1 、正弦交流电的三要素是 ______________ 、 ______________ 、______________。
2、晶体三极管有三种工作状态，即_________状态、 _________状态和_______状态。
3、继电器是自动控制电路中常用的一种元件，它是用________的电流来控制 ________电流的一种自动开关。
《汽车电工电子技术基础》试卷含答案
《汽车电工电子技术基础》试卷（A）一．填空：（共计20分，每空1分）1.晶体二极管按使用材料不同可分为二极管和二极管。
2. 在直流电路中电流和电压的和都不随时间变化。
3. 随按规律变化交流电称为正弦交流电。
4.三极管的三个电极分别是，，。
和。
5.三极管按内部结构不同可分为型和型管.6. 周期用字母_____表示，单位是 ____。
频率用字母_____表示，单位是 _____。
周期和频率之间的关系式。
7. 交流电在单位时间内(1秒)完成周期性变化的次数叫做______ ；用的时间叫做_____ 。
8.放大器的主要功能是将不失真地。
二．判断题：（共计20分，每小题2分）1．电路一般由电源、负载、导线和控制装置四部分组成（）2．大小和方向都不随时间作周期性变化的电流称为交流电（）3．电路有三种状态，通路状态、开路状态和断路状态（）4．电阻串联时，电阻值小的电阻通过的电流大（）5．三相对称电源的最大值相等，角频率相同，相位互差120度（）6．三相发电机绕组，向外供电时，其连接方式有星形连接和三角形连接两种（）7．在汽车运行中，可拆装蓄电池的正负两极的任意一根线（）8．测量时，电流表应并联在被测电路中，电压表应串联在被测电路中（）9．汽车点火线圈是利用变压器原理制成的( )10．利用串联电阻，可扩大直流电流表的量程（）三．选择题：（共计30分，每小题2分）1．直流电的文字符号为（）A ACB VC C DC2 .电流的方向规定为（）移动的方向A 负电荷B 负离子C 正电荷3. 电阻串联后总电阻( )A 增大B 减小C 不变4.电流总是从高电位流向低电位，这一结论适用于（）A 外电路 B内电路 C全电路5. 某电阻两端电压为40V，通过电阻的电流为0.5A，则导体的电阻为( )A 80ΩB 600ΩC 200Ω6.一只电阻的阻值为3Ω，另一只为6Ω，将两电阻并联起来，其电阻值为（）A 4ΩB 2ΩC 1Ω7. 我国使用的工频交流电的频率为（）A 45HZB 60HZC 50HZ8. 三相四线制电源的线电压与相电压的数量关系为（）A UL=3UPB UL=2UPC UL=31UP9. 确定一个正弦量的三要素为( )A 最大值角频率初相位B 瞬时值周期初相位C 有效值周期相位差10. 与参考点有关的物理量（）A 电流B 电压C 电位11. 触电以人体受到伤害程度不同可分为电击和（）两种A 电伤B 电灼C 电腐蚀12. 我国用电安全规定中把（）定为安全电压值A 50VB 100VC 36V13. 单相触电时，人体承受的电压是（）A 线电压B 相电压C 跨步电压14. 在三相四线制中，相线与中性线之间的电压称为（）A线电压 B相电压 C即是相电压也是线电压15. 安全保护措施，有保护接地、漏电保护器和（）等A 保护接地B 减少电流C 减少电压四．简答题：（共计14分，每小题7分）1. 汽车电路有哪些特点？（7分）2. 有两只电阻，R1、R2小，请画图（7分）五．计算题：（共计16分,每小题8分）1.已知某电动势E＝1.65V，在电动势两端接上一个R＝5Ω的电阻，测得电路中电流I300mA，求电动势的端电压和内阻（8分）2. 一个标有40V/80W的电阻，现要接到40V消耗多少度电？（8分）答案一．填空：（共20分，每空1分）1.硅，锗2.大小，方向3.时间，正弦函数4.集电极，发射极，基极5.PNP,NPN6.T,S,ƒ ,HZ,T =1/ƒ7.频率，周期8.信号，放大二．判断题：（共20分，每小题2分）√×××√√××√×三．选择题：（共计30分，每小题2分）C C A A A B C A A C A C B B A四．简答题：（共计14分，每小题7分）1.汽车电路的特点是低压（12V 24V）直流（蓄电池和发电机供电）单项制汽车电路实行单线制的并联电路,这是从总体上看的,在局部电路仍然有串联、并联与混联电路.全车电路其实都是由各种电路叠加而成的,每种电路都可以独立分列出来,化复杂为简单.汽车全车线路主要由电源系统、启动系统、点火系统、照明与信号系统、仪表系统以及辅助电器系统等组成。

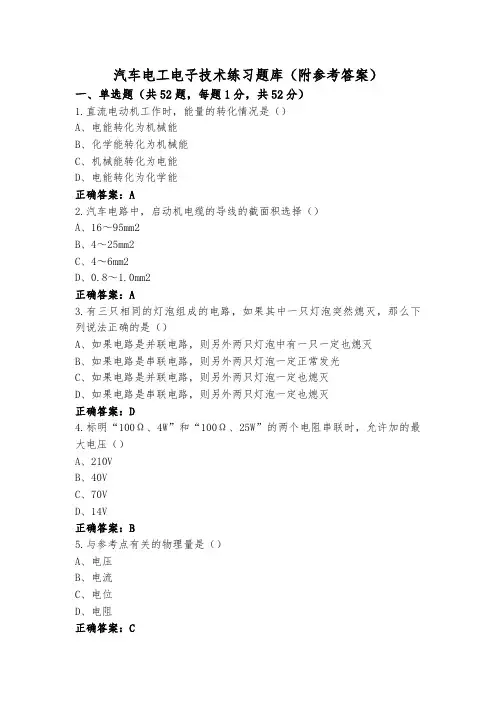

汽车电工电子技术练习题库(附参考答案)
汽车电工电子技术练习题库（附参考答案）一、单选题（共52题，每题1分，共52分）1.直流电动机工作时，能量的转化情况是（）A、电能转化为机械能B、化学能转化为机械能C、机械能转化为电能D、电能转化为化学能正确答案：A2.汽车电路中，启动机电缆的导线的截面积选择（）A、16～95mm2B、4～25mm2C、4～6mm2D、0.8～1.0mm2正确答案：A3.有三只相同的灯泡组成的电路，如果其中一只灯泡突然熄灭，那么下列说法正确的是（）A、如果电路是并联电路，则另外两只灯泡中有一只一定也熄灭B、如果电路是串联电路，则另外两只灯泡一定正常发光C、如果电路是并联电路，则另外两只灯泡一定也熄灭D、如果电路是串联电路，则另外两只灯泡一定也熄灭正确答案：D4.标明“100Ω、4W”和“100Ω、25W”的两个电阻串联时，允许加的最大电压（）A、210VB、40VC、70VD、14V正确答案：B5.与参考点有关的物理量是（）A、电压B、电流C、电位D、电阻正确答案：C6.下列属于特殊二极管的是（）A、稳压管B、检波二极管C、整流二极管D、开关二极管正确答案：A7.负载在额定功率下的工作状态为（）A、轻载B、满载C、空载D、超载正确答案：B8.集成运算放大器对输入级的主要要求是（）A、尽可能高的输入电阻，尽可能小的零点漂移B、尽可能大的带负载能力C、尽可能高的电压放大倍数D、都可以正确答案：A9.在输出特性曲线放大区中，以下说法错误的是（）A、特性曲线近似水平直线的曲线为放大区B、在放大区里面，发射结正偏，集电结反偏C、晶体管可看作受基极电流控制的受控恒流源D、Ib的大小受Ic控制，晶体管具有电流放大作用正确答案：D10.两个稳压值都为6V的硅稳压管，同向串联时的稳压值是（）A、12VB、6.7VC、3VD、6V正确答案：A11.普通交流发电机中的定子的功用是（）A、产生感应电动势B、产生三相交流电C、产生磁场D、产生直流电正确答案：B12.当用万用表测较大电阻值时，不小心将两手接触在电阻两端，此时测量值会（）A、都有可能B、偏小C、不变D、偏大正确答案：B13.发动机起动后，（）给车上电气设备供电。
汽车电工电子技术练习题库含答案
汽车电工电子技术练习题库含答案一、单选题（共52题，每题1分，共52分）1.下面能将光信号转变为电信号的是（）A、光敏二极管B、开关二极管C、整流二极管D、都不能正确答案：A2.下列属于特殊二极管的是（）A、稳压管B、整流二极管C、检波二极管D、开关二极管正确答案：A3.由电子元器件完成输入和输出功能而无机械运动部件的继电器称为（）A、固态继电器B、极化继电器C、电磁继电器D、节能继电器正确答案：A4.集成运算放大器对输入级的主要要求是（）A、都可以B、尽可能高的电压放大倍数C、尽可能高的输入电阻，尽可能小的零点漂移D、尽可能大的带负载能力正确答案：C5.二极管两端加正向电压时，（）A、超过死区电压才导通B、不导通C、无法确定D、一定导通正确答案：A6.外热式电烙铁的烙铁芯安装在（）A、烙铁芯的内部B、烙铁芯的外部C、烙铁头的内部D、烙铁头的外部正确答案：D7.同相输入比例运算放大器电路中的反馈极性和类型属于（）A、串联电压负反馈B、串联电流负反馈C、并联电压负反馈D、正反馈正确答案：A8.当负载短路时，电源内压降等于（）A、电源电动势B、都有可能C、0D、端电压正确答案：A9.二极管分类中，以下不属于按机构分类的是（）A、面接触型B、点接触型C、平面型D、曲面型正确答案：D10.当输出特性曲线靠近纵轴的区域时，Uce<Ube，则发射结和集电结的状态是（）A、Ub=Uc=UeB、Ub>Ue>UcC、Ub>Uc>UeD、Ub<Uc<Ue正确答案：C11.汽车上的辅助电源是（）A、发电机B、点火钥匙C、起动机D、蓄电池正确答案：D12.人体发生触电的原因是（）A、人体能导电B、人体带电太多了C、通过人体的电流超过了一定值D、以上都是正确答案：C13.当用万用表测较大电阻值时，不小心将两手接触在电阻两端，此时测量值会（）A、偏小B、偏大C、都有可能D、不变正确答案：A14.把一个“12V、6W”的灯泡接入6V电路中，通过灯丝的电流为（）A、1AB、0.5AC、0.25AD、2A正确答案：C15.熔丝在汽车电路中作为（）A、负载B、电源C、保护装置D、开关正确答案：C16.当点火开关在起动位置时，（）提供起动机所需的电力。
新能源专业《汽车电工电子技术》期末考试试卷试题及答案
新能源专业《汽车电工电子技术》期末考试试卷试题及答案您的姓名： [填空题] *_________________________________您的专业班级： [填空题] *_________________________________1.用万用表测量电压时必须将万用表串联在电路中。
[判断题] *对错(正确答案)2.用万用表测量电阻时必须在带点电路中测量。
[判断题] *对错(正确答案)3.当显示“BATT”或“LOWBAT”时，表示电池电压低于工作电压。
[判断题] *对(正确答案)错4.导体电阻是由它本身的物理条件决定的。
[判断题] *对(正确答案)错5.电容器放电是把电能转化为其他形式的能。
[判断题] *对(正确答案)错6.通入线圈的电流越小，磁场就越强。
[判断题] *错(正确答案)7.被测电阻超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。
[判断题] *对(正确答案)错8.电路由电源、导线、开关、负载组成。
[判断题] *对(正确答案)错9.汽车电路由电源、负载、导线、保护装置和控制装置组成。
[判断题] *对(正确答案)错10.“搭铁”指蓄电池的一个电极须接到车架上。
[判断题] *对(正确答案)错11.测量完电压后，测电流时不需要改变红表笔插孔位置。
[判断题] *对错(正确答案)12.电压与电动势的方向不同。
[判断题] *对(正确答案)错13.在进行电阻测量时，可以带电操作。
[判断题] *错(正确答案)14.在串联电路中总电阻等于各分电阻之和。
[判断题] *对(正确答案)错15.正弦交流电的三要素为有效值、角频率、周期。
[判断题] *对错(正确答案)16.把负载接到交流电源上组成的电路称为直流电路。
[判断题] *对错(正确答案)17.将三相发电机三相绕组首尾相连的方法称为星形联结。
[判断题] *对错(正确答案)18.火线与火线之间的电压称为相电压。
汽车电工电子技术试卷6套有答案(供参考)
《汽车电工电子技术》试题(1)一 单项选择（每小题2分，共30分）1 直流电的文字符号为（ ）A ACB VC C DC2 电流的方向规定为（ ）移动的方向A 负电荷B 负离子C 正电荷3 电阻串联后总电阻( )A 增大B 减小C 不变4电流总是从高电位流向低电位，这一结论适用于（ ）A 外电路B 内电路C 全电路5 某电阻两端电压为40V ，通过电阻的电流为0.5A ，则导体的电阻为( )A 80ΩB 600ΩC 200Ω6 一只电阻的阻值为3Ω，另一只为6Ω，将两电阻并联起来，其电阻值为（ ）A 4ΩB 2ΩC 1Ω7 我国使用的工频交流电的频率为（ ）A 45HZB 60HZC 50HZ8 三相四线制电源的线电压与相电压的数量关系为（ ）A U L =3U PB U L =2U PC U L =31U P 9 确定一个正弦量的三要素为( )A 最大值 角频率 初相位B 瞬时值 周期 初相位C 有效值 周期 相位差10 与参考点有关的物理量（ ）A 电流B 电压C 电位11 触电以人体受到伤害程度不同可分为电击和（ ）两种A 电伤B 电灼C 电腐蚀12 我国用电安全规定中把（ ）定为安全电压值A 50VB 100VC 36V13 单相触电时，人体承受的电压是（ ）A 线电压B 相电压C 跨步电压14 在三相四线制中，相线与中性线之间的电压称为（ ）A 线电压B 相电压C 即是相电压也是线电压15 安全保护措施，有保护接地、漏电保护器和（ ）等A 保护接地B 减少电流C 减少电压二 判断并改正（每小题2分，共24分）1 电路一般由电源、负载、导线和控制装置四部分组成（ ）2 大小和方向都不随时间作周期性变化的电流称为交流电（ ）3 电路有三种状态，通路状态、开路状态和断路状态（ ）4 电阻串联时，电阻值小的电阻通过的电流大（ ）5 三相对称电源的最大值相等，角频率相同，相位互差120度（ ）6 三相发电机绕组，向外供电时，其连接方式有星形连接和三角形连接两种（ ）7 变压器可进行交流电压、交流电流和交流阻抗变换（ ）8 在汽车运行中，可拆装蓄电池的正负两极的任意一根线（）9 测量时，电流表应并联在被测电路中，电压表应串联在被测电路中（）10 汽车点火线圈是利用变压器原理制成的( )11 利用串联电阻，可扩大直流电流表的量程（）12 当电器发生火灾时，应立即切断电源，在未断电时，应用二氧化碳灭火器灭火（）三简答题（共20分）1 汽车电路有哪些特点？（7分）2 有两只电阻，R1、R2如何连接使得它们的总阻值为最大，如何连接使它们的总阻值为最小，请画图（7分）3 汽车交流发电机的定子总成和转子总成的主要作用是什么？（6分）四画图题（6分）画出电阻、直流电源、电容、变压器、电感、熔断器的符号（6分）五计算题（共20分）1已知某电动势E＝1.65V，在电动势两端接上一个R＝5Ω的电阻，测得电路中电流I＝300MA，求电动势的端电压和内阻（7分）2 一只变压器，需将100V的低压升为200V，若一次线圈为80匝，二次线圈为多少匝？（7分）3 一个标有40V/5A的用电器，现要接到电压为220V的电源上，问应串多大电阻。
汽车电工电子试卷及答案1
钟的米数，再代入公式计算。
• 题目：一汽车电池的电压为12V，容量为50Ah，求该电池的功率是多少？ 答案：600 解析：根据功率的计算公式$P = UI$，其 中$U$为电压，$I$为电流。由于电池的容量为50Ah，因此可以通过将容量转换为每秒钟的安培数，再代入公式计算。
• 答案：140 • 解析：根据功率的计算公式$P = UI$，其中$U$为电压，$I$为电流。直接将电压和电流代入公式计算即可。
电工基础知识
电工基本概念：电流、电压、电阻、电容、电感等 电路分析：欧姆定律、基尔霍夫定律等 电源与负载：电源的等效变换、负载的等效变换等 交流电与直流电：交流电的产生、变换与传输，直流电的产生与传输等
汇报人：XX
• 答案：10 • 解析：根据发动机转速与做功次数的转换关系，发动机每转一周做功一次，因此可以通过将发动机转速转换为每秒钟的转速，再乘以做功次数来
计算。
• 题目：一辆汽车以72km/h的速度匀速行驶，求该汽车发动机的功率是多少？ 答案：20 解析：根据功率的计算公式$P = Fv$， 其中$F$为牵引力，$v$为速度。由于汽车匀速行驶，牵引力等于阻力，因此可以通过将速度转换为每秒钟的米数，再代入公式计 算。
答案：汽车电路的 组成和功能
答案：汽车电子控 制系统的组成和工 作原理
答案：汽车电气系 统的维护和检修方 法
简答题解析
简述汽车电工电子的基本概念和作用。 简述汽车电工电子中的电路分析方法。 简述汽车电工电子中的电磁感应原理及其应用。 简述汽车电工电子中的交流电与直流电的区别与联系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2015 ～ 2016 学年第二学期
《汽车电工电子技术》试卷及参考答案班级：15汽车学号：姓名：成绩
一、选择题（每空1.5分，共15分）
（）1、在开路状态下，电源的端电压等于：
A.零
B. 电源电动势
C.通路状态的电源端电压
D.不确定（）2、交流电是指：
A.电流大小和方向都不变化
B. 电流大小和方向都随时间周期性变化
C 电流大小随时间变化，方向不变化 D.电流只改变方向，大小不变
（）3、两只电阻值不等的电阻，如果串联接到电源上，则电阻值小的电阻其电功率：
A.大
B.小
C.一样大
D.无法比较
（）4、两只电阻值不等的电阻，如果并联接到电源上，则电阻值小的电阻其电功率：
A.大
B.小
C.一样大
D.无法比较
（）5、正弦交流电的最大值是有效值的多少倍：
（）6、使用数字万用表进行电阻测量时，应将哪个表笔接COM端？
A.红
B. 黑
C.不确定
（）7、汽车上常用的发电机是：
A、单相交流发电机
B、三相交流发电机
C、单相直流发电机
D、三相直流发电机
（）8、三极管电流之间的关系是：
A、B
E
C
I
I
I+
=
； B、B
C
E
I
I
I+
=
； C、C
E
B
I
I
I+
=
D、
C
E
B
I
I
I+
=
（）9、三相负载对称是指每一相的什么完全相同。
A.电阻
B. 感抗
C.电抗
D. 阻抗
（）10、变压器U1=220V,N1=100匝,N2=50匝，则U2为：
A、110V
B、440V
C、220V
D、50V
二、填空（每空1.5分，共30分）
1、正弦交流电的三要素是______________、______________ 、______________。
2、晶体三极管有三种工作状态，即_________状态、_________状态和_______状态。
3、继电器是自动控制电路中常用的一种元件，它是用________的电流来控制
________电流的一种自动开关。
4、变压器是一种利用______________原理制成的，它与____________相连的称为一次绕组（或称初级绕组），与____________相连的称为二次绕组（或称次级绕组）。
5、交流电路i=10sin（100πt+π/3）A，则其有效值为_______，频率为_________ ，
初相位为_________ 。
6、若将电源定子绕组末端连在一起，分别由三个始端引出三条输电线，称为星形连
接。
这三条线称为______________，末端连接点称中性点，从中性点引出的导线称为______________，这种电源称为___ __制电源。
7、如图所示电路，为电子电路的习惯画法。
试根据所给的数据，电阻R1=________、
R2=__________、R3=__________。
三、判断题（每题1.5分，共15分）
（）1、一根粗细均匀的电阻丝阻值为4Ω，将其等分成两段，再并联使用，等效电阻是2Ω。
（）2、在三相四线制供电方式中，中性线可以加装开关和熔断器。
（）3、汽车上硅整流交流发电机采用的是三相桥式全波整流电路。
（）4、二极管具有单向导电特性。
（）5、万用表使用结束后应置于交流电压的最高档或OFF档。
（）6、变压器主要由铁心和绕组两部分组成，铁心构成磁路部分，绕组构成电路部分。
（）7、在逻辑运算中，只有两种逻辑取值，它们是0和1。
（）8、电路中任意两点间的电位差与电位参考点的选择有关。
（）9、电阻串联时,阻值大的电阻分的电压大,阻值小的电阻分的电压小。
（）10、二极管加正向电压截止，加反向电压导通。
四、简答题（每题5分，共20分）
1、画出电阻、直流电源、电容、变压器、电感、熔断器的符号
2、汽车交流发电机的定子总成和转子总成的主要作用是什么？
3、电位与电压有什么区别？
4、电压调节器作用是什么？
五、计算题（每题10分，共20分）
1、已知某电动势E＝1.65V，在电动势两端接上一个R＝5Ω的电阻，测得电路中电流I＝300mA，求电动势的端电压和内阻。
2、根据图所示三极管各极电位，判断各管的工作状态
(a) (b)
(c)
2015 ～ 2016 学年第二学期
《汽车电工电子技术》试卷参考答案
一、选择题（每空1.5分，共15分）
1、B；
2、B；
3、B；
4、A；
5、B；
6、B；
7、B；
8、B；
9、D；10、A
二、填空（每空1.5分，共30分）
1、周期或频率；幅值或有效值；相位或初相
2、放大、截止、饱和。
3、较小的电流、较大的电流
4、电磁感应原理；电源；负载
5、7.07A、50HZ、π/3
6、火线、中线或零线、三相四线
7、R1=30KΩ、R2=16.7KΩ、R3=7.5KΩ
三、判断题（每题1.5分，共15分）
1、×；
2、×；
3、√；
4、√；
5、√；
6、√；
7、√；
8、×；
9、√；10、×
四、计算题（每题5分，共20分）
1、答：略
2、答：发电机的转子产生旋转磁场，定子产生磁感应电动势。
3、答：电压是绝对量，与参考点的改变无关，而电位是相对量，随参考点的改变而改变，。
4、答：其作用是当在发电机转速发生变化时,自动控制发电机的输出电压,使其输出电压保持恒定。
五、计算题（每题10分，共20分）
1、答：U端＝1.5V R0＝0.5Ω
2、答：a 放大状态 b 饱和状态 c 截止状态。
