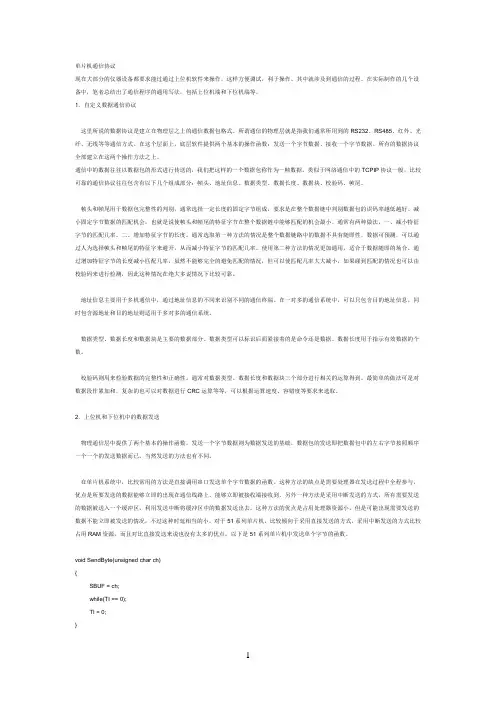

单片机通信协议现在大部分的仪器设备都要求能过通过上位机软件来操作，这样方便调试，利于操作。
其中就涉及到通信的过程。
在实际制作的几个设备中，笔者总结出了通信程序的通用写法，包括上位机端和下位机端等。
1．自定义数据通信协议这里所说的数据协议是建立在物理层之上的通信数据包格式。
所谓通信的物理层就是指我们通常所用到的RS232、RS485、红外、光纤、无线等等通信方式。
在这个层面上，底层软件提供两个基本的操作函数：发送一个字节数据、接收一个字节数据。
所有的数据协议全部建立在这两个操作方法之上。
通信中的数据往往以数据包的形式进行传送的，我们把这样的一个数据包称作为一帧数据。
类似于网络通信中的TCPIP协议一般，比较可靠的通信协议往往包含有以下几个组成部分：帧头、地址信息、数据类型、数据长度、数据块、校验码、帧尾。
帧头和帧尾用于数据包完整性的判别，通常选择一定长度的固定字节组成，要求是在整个数据链中判别数据包的误码率越低越好。
减小固定字节数据的匹配机会，也就是说使帧头和帧尾的特征字节在整个数据链中能够匹配的机会最小。
通常有两种做法，一、减小特征字节的匹配几率。
二、增加特征字节的长度。
通常选取第一种方法的情况是整个数据链路中的数据不具有随即性，数据可预测，可以通过人为选择帧头和帧尾的特征字来避开，从而减小特征字节的匹配几率。
使用第二种方法的情况更加通用，适合于数据随即的场合。
通过增加特征字节的长度减小匹配几率，虽然不能够完全的避免匹配的情况，但可以使匹配几率大大减小，如果碰到匹配的情况也可以由校验码来进行检测，因此这种情况在绝大多说情况下比较可靠。
地址信息主要用于多机通信中，通过地址信息的不同来识别不同的通信终端。
在一对多的通信系统中，可以只包含目的地址信息。
同时包含源地址和目的地址则适用于多对多的通信系统。
数据类型、数据长度和数据块是主要的数据部分。
数据类型可以标识后面紧接着的是命令还是数据。
数据长度用于指示有效数据的个数。
485通信程序(51单片机)
485通信程序(51单片机)什么是485通信？RS-485是一种串行通信协议，它使用差分信号传输数据。
485通信支持了在两个或以上设备之间传输数据的需求，比如用于电子计算机、通信设备、工业自动化等等。
RS-485已广泛应用于数控机床、自动化设备控制等领域中。
单纯的485通信包含四种通信模式：点对点、总线形、多主机和简介式通信。
其中，点对点通信指的是一对一的通信方式；总线形通信指的是一对多的群通信方式，所有设备都在同一条总线上发送和接收数据；多主机通信指的是多台主机的通信方式，多个设备都可以同时发送数据；简介式通信是一种用于仅需要发送少量数据的情况的通信方式。
下面介绍一下485通信的部分基本知识1.485通信的传输距离远，一般可以达到1200米。
2.485通信具有较强的抗干扰能力。
3.485通信使用差分信号进行传输，信号稳定，传输速率也比较快。
4.485通信可以支持多个设备同时进行通信，但是在同一时间内只有一个设备可发送数据。
5.在采用485通信时，一定要注意通讯端口的设置，如波特率、数据位、停止位等。
程序实现原理该程序使用了51单片机作为主控制器实现了基本的485通信，具体实现如下：1.通信模式的设置在程序开始时，需要设置通信模式。
如果通信模式为点对点通信，则可以直接使用UART通信模块进行通信；如果是多点通信，则需要使用485通信芯片。
2.通讯端口的配置在进行485通讯时，需要进行通讯端口的配置，包括波特率、数据位、停止位等参数的设定。
在485通信模式下，只有一个设备可为主设备，其他设备均为被设备。
在发送数据时，主设备的TXD口要与外部总线的D+口相连，而D-口不连接，从设备的TXD口要与D-口相连，而D+口不连接。
在接收数据时，主设备的RXD口要与D+口相连，而D-口不连接，从设备的RXD口要与D-口相连，而D+口不连接。
3.数据的发送和接收在发送和接收数据时，需要采用特定的方式进行报文的封装和解析。
51单片机串口通信原理
51单片机串口通信原理详解1. 引言串口（Serial Port）是一种常用于计算机与外部设备之间进行数据传输的接口，它是一种逐位传输的方式。
51单片机是一种非常常用的单片机，串口通信是其重要的通信方式之一。
本文将详细解释51单片机串口通信的基本原理，包括串口通信的定义、硬件连接示意图、通信协议、数据传输过程以及数据接收处理等方面的内容。
2. 串口通信定义串口通信是一种通过串行通路进行数据传输的通信方式。
它是一种点对点的通信协议，即通信的两端通过共享数据线进行数据交换。
3. 硬件连接示意图完成串口通信，需要将单片机与外部设备进行连接。
下图是一个常见的串口通信连接示意图：___| |TXD <-|---|---> RXD| |RXD <-|---|---> TXD|___|单片机外部设备通常，单片机的TXD引脚连接到外部设备的RXD引脚，而单片机的RXD引脚连接到外部设备的TXD引脚。
4. 串口通信协议串口通信需要明确一种通信协议，以规定数据的传输格式和相关参数。
在51单片机中，常用的串口通信协议有UART（Universal Asynchronous ReceiverTransmitter）和USART（Universal Synchronous Asynchronous Receiver Transmitter）。
UART是指不使用时钟信号而直接利用起始位、数据位和停止位来传输数据的协议，属于异步通信。
USART是指同步和异步传输都能实现的通信协议。
5. 数据传输过程串口通信的数据传输过程可以分为发送和接收两个部分。
5.1 发送数据发送数据的步骤如下：1.配置串口通信参数，包括波特率、数据位、停止位和校验位等。
2.将要发送的数据存放在发送缓冲区中。
3.设置发送开始标志位。
4.如果发送缓冲区为空，则等待直到缓冲区不为空。
5.将发送缓冲区中的数据通过串口发送出去。
6.等待发送完成。
c51单片机实用通信协议

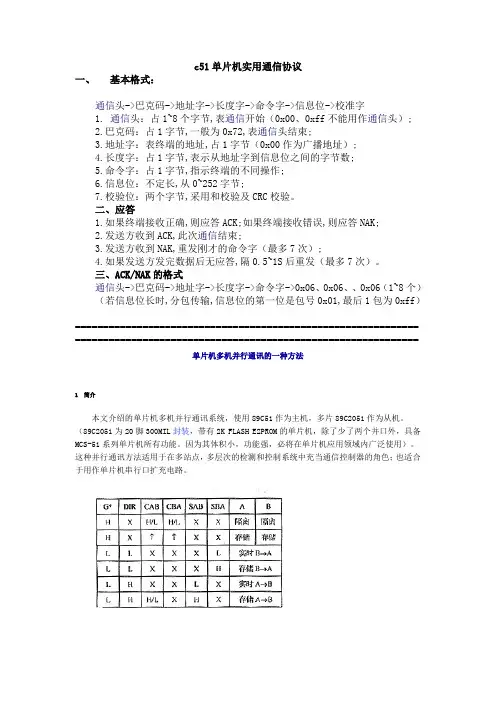

c51单片机实用通信协议一、基本格式：通信头->巴克码->地址字->长度字->命令字->信息位->校准字1. 通信头：占1~8个字节,表通信开始（0x00、0xff不能用作通信头）;2.巴克码：占1字节,一般为0x72,表通信头结束;3.地址字：表终端的地址,占1字节（0x00作为广播地址）;4.长度字：占1字节,表示从地址字到信息位之间的字节数;5.命令字：占1字节,指示终端的不同操作;6.信息位：不定长,从0~252字节;7.校验位：两个字节,采用和校验及CRC校验。
二、应答1.如果终端接收正确,则应答ACK;如果终端接收错误,则应答NAK;2.发送方收到ACK,此次通信结束;3.发送方收到NAK,重发刚才的命令字（最多7次）;4.如果发送方发完数据后无应答,隔0.5~1S后重发（最多7次）。
三、ACK/NAK的格式通信头->巴克码->地址字->长度字->命令字->0x06、0x06、、0x06（1~8个）（若信息位长时,分包传输,信息位的第一位是包号0x01,最后1包为0xff）============================================================= =============================================================单片机多机并行通讯的一种方法1 简介本文介绍的单片机多机并行通讯系统，使用89C51作为主机，多片89C2051作为从机。
（89C2051为20脚300MIL封装，带有2K FLASH E2PROM的单片机，除了少了两个并口外，具备MCS-51系列单片机所有功能。
因为其体积小，功能强，必将在单片机应用领域内广泛使用）。
这种并行通讯方法适用于在多站点，多层次的检测和控制系统中充当通信控制器的角色；也适合于用作单片机串行口扩充电路。
51单片机双机通信原理(一)
51单片机双机通信原理(一)51单片机双机通信简介•什么是51单片机双机通信•双机通信的作用和应用场景基本原理•单片机串口通信原理–串口通讯协议–数据帧的构成•串口通信的硬件连接–引脚连接方式–串口信号格式设置单向通信实现•主从模式–主机发送数据–从机接收数据•编程实现–主机端程序设计–从机端程序设计双向通信实现•主从模式–主机发送数据–从机接收数据–主机接收数据–从机发送数据•编程实现–主机端程序设计–从机端程序设计通信协议的设计•自定义通信协议–协议的格式–数据的解析与封装高级功能扩展•多机通信实现•数据加密与解密•异常处理与误码纠错总结•51单片机双机通信的基本原理和实现方式•可能遇到的问题及解决方案•双机通信的进一步应用展望简介51单片机双机通信是指使用51系列单片机实现两台或多台单片机之间的数据传输和通信。
双机通信可以实现在多个单片机之间传递数据、完成控制指令的下发、数据的采集和处理等功能。
在各种电子设备和嵌入式系统中，双机通信被广泛应用，可以实现设备之间的互联和协同工作，提高系统的灵活性和智能化水平。
基本原理单片机串口通信原理串口通信是一种将数据通过串行线路进行传输的通信方式。
在51单片机的串口通信中，常用的是UART（通用异步收发传输器）通信协议。
UART通信采用的是异步传输方式，数据按照固定的数据帧格式进行传输。
串口通信的硬件连接在51单片机的串口通信中，需要将主机和从机的UART引脚连接起来。
常用的连接方式是通过一对直线的串行数据线（TXD和RXD）连接主从机，其中TXD是发送数据的引脚，RXD是接收数据的引脚。
为了确保数据的正确传输，还需要进行串口信号格式的设置，包括波特率、数据位数、停止位数和校验位等。
单向通信实现主从模式在单向通信中，主机负责发送数据，从机负责接收数据。
主机通过串口发送数据帧，从机通过串口接收数据帧，并进行相应的处理。
编程实现在主机端程序设计中，需要配置串口通信的参数，并使用串口发送数据的相关函数来发送数据。
485通讯协议程序怎么写(51单片机的485通信程序案例)

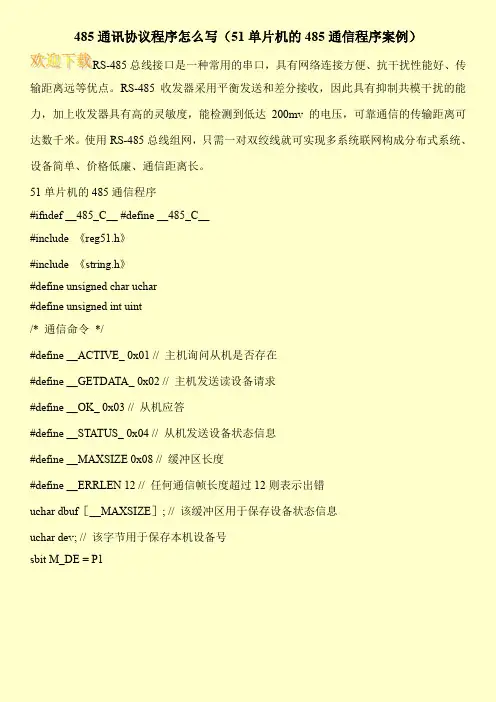

485通讯协议程序怎么写（51单片机的485通信程序案例）
