知识目标：
了解建筑电气照明工程系统的组成；理解常用建筑电气照明的主要材料与设备的种类及电气工 程施工方法；理解电气配管配线敷设方式和灯具小电器的安装；掌握定额与清单两种计价模式 建筑照明电气工程施工图计量与计价编制的步骤、方法、内容、计算规则及其格式。
能力目标：
能熟练识读建筑电气照明工程施工图；能比较熟练依据合同、设计资料及目标进行工程计量， 并能进行两种模式的计价；学会根据计量计价成果进行工料分析、总结、整理各项造价指标。
任务分析
室内电气工程施工图识读 建筑电气照明施工图是建筑物电气照明设计方案的集中表现，也是电气照明工程安装
施工、工程造价计算的主要依据。建筑电气照明施工图又是建筑工程施工图的重要组 成部分，不仅电气安装施工过程中要使用，而且土建、装饰的施工过程中也要用到， 识读建筑电气照明施工图有利于对整个施工安装过程有条不紊的控制、工程量全面完 整的计算。 识读建筑电气工程图要对电气图的表达形式、通用画法、图形符号、文字符号和建筑 电气工程图的特点等都熟悉，再按照图纸的顺序阅读，就可以比较迅速全面地读懂图 纸。 熟悉图例符号和文字符号，搞清图例符号和文字符号所代表的内容。
二、定额与计量
建筑电气照明工程主要使用安装工程定额第二册 《电气设备安装工程》，其适用于工业与民用新建、 扩建工程中l0kV以下变配电设备及线路安装工程、 车间动力电气设备及电气照明器具、市政道桥照明 器具、防雷及接地装置、配管配线、电梯电气装置、 电气调整试验等的安装工程。对于电机设备的安装 可执行第一册《机械设备安装工程》。
建筑物防雷： 接地：
二．可选工作手段
包括：现行建筑安装工程消耗量定额及 其价目汇总表；建筑安装工程费用定额； 当地建设工程材料指导价格等；建筑电 气照明工程验收施工规范。
电气工程工程量清单计价讲义182页
电气工程工程量清单计价讲义182页第一章绪论一、工程量清单计价的概念和作用1.工程量清单计价的概念2.工程量清单计价的作用二、工程量清单计价的基本要求1.系统性2.全面性3.准确性4.明确性5.可操作性第二章工程量清单的编制原则和要求一、工程量清单的编制原则1.完全性原则2.归类原则3.有序性原则二、工程量清单的编制要求1.按照国家有关规定进行编制2.合理设计单位及工程量单位3.严格按照“清单计价法”编制4.编制详细完整的工程量清单文本5.编制清晰明确的工程量清单格式6.编制统一的工程量计算书第三章工程量清单计价的基本方法一、工程量清单计价的分类1.按照计量器具分类2.按照平均成本定额分类二、工程量计价的基本方法1.清单计价法2.单位工程计价法3.法定定额计价法4.成本估算法第四章工程量清单计价的程序一、工程量清单编制的程序1.收集工程资料2.细化工程量清单3.确定计算单价4.计算工程量数量5.编制工程量计算书6.填写工程量清单格式7.归纳整理工程量清单文本二、工程量清单计价的程序1.制定计价依据2.制定计价依据表格3.计算单价4.计算实物工程量5.计算金额6.录入汇总表格7.编制预算报表第五章工程量清单计价的质量控制一、工程量清单计价的质量检查1.统一计价依据2.确保编制的工程量清单准确3.确保工程量计算书的正确性二、工程量清单计价的质量验收1.按照有关规定进行验收2.审查清单计价依据表格3.品质检验工程量清单编制厚度三、工程量清单计价的质量评价1.根据验收结果进行总结2.提出改进措施3.完善计价程序和方法第六章工程量清单计价的应用一、工程量清单计价在投标阶段的应用1.准确计算工程量数量和金额2.制定合理的价格策略3.提供可靠的预算依据二、工程量清单计价在工程施工阶段的应用1.控制成本2.实现科学管理3.提高经济效益三、工程量清单计价在竣工验收阶段的应用1.进行结算评审2.正确计算应付款项3.给予相应的资金保障第七章结论以上是电气工程工程量清单计价讲义的主要内容，共计182页，超过1200字。
[预算入门]电气工程算量及套价实例讲解(附图)
![[预算入门]电气工程算量及套价实例讲解(附图)](https://img.taocdn.com/s3/m/18a6587fa22d7375a417866fb84ae45c3b35c280.png)
综合单价：9.18元
工程内容 序 号
单 数量 其中／元
位
人工 材料费
费
机械使 综合 用费 费
小计/元
1 铍锌钢管
m 30 38.40 9.60
5.40
DN20 暗配
2 铍锌钢管 DN20
m 30.9
108.15
3 暗装扫线盒 个 6
6.30 12.90 0
4 接线盒
个 6.12
18.36
5 暗装开关盒 个 5
计量单位：m
项目编码： 030212003001
工程数量：80
项目名称：电气配线 管内穿线BV2.5 mm² 综合单价：2.44元
工程内容 序 号
单 数量 位
其中／元
人工 材料费 费
机械 使用 费
小计/ 元
综合费
1 管内穿线 m 82 BV2.5 mm²
18.86 14.76 0
18.86 52.48
（1）配管配线系指从配电控制设备到用电器具
的配电线路以及控制线路的敷设。工艺上分明 配和暗配两种形式。各种配管应区别不同敷设 方式，部位及管材材质，规格，以“延长米” 计算。计算时不扣除管接线箱（盒）、灯头盒、 开关盒所占长度。其计算要领是从配电箱算起， 沿各回路计算；同时应考虑按建筑物自然层进 行划分。或者按照建筑形状分片计算。
项目编码 序 号
1 03021200 1001
项目 名称
电气 配管
工程内容 综合单价组成
人工 材料 机械 费 费 使用
费
铍锌钢管 1.68 5.64 0.18 DN20 暗配 包括接线盒6 个、开关盒5 个安装、接 地
综合单 价/元 综合 费
1.68 9.18
高教社2024安装工程计价第三版教学课件学习情境2 电气设备安装工程工程计量与计价
安装工程计价2.2 电气设备安装工程定额清单计价2.3 电气设备安装工程国标清单计价 2.4 安装工程工程量清单计价234 2.1 建筑电气设备安装工程基础知识1 2.5 电气设备安装工程计价案例52.1建筑电气设备安装工程基础知识2.1.1 电气设备安装工程的组成一般的电气设备安装工程是以接受电能，经变换、分配电能，到使用电能；或从接受电能经过分配到用电设备及其保护设备所形成的系统工程。
人们常称之为“强电”工程。
电力系统般由发电厂、输电线路、变电所、配电线路及用电设备构成。
电气设备安装工程动力工程照明工程变配电工程防雷接地工程其他用电力工程1.变配电工程变压器高（低）压开关设备电抗器电容器避雷器控制保护设备连接母线、绝缘子4.防雷接地工程：l建筑物防雷装置的作用原理：将雷电引向自身并安全导入地内，使被保护的建筑物免遭雷击。
l建筑物的防雷装置一般由3部分组成：（1）接闪器；（2）引下线；（3）接地装置。
（1）接闪器：专门用来接受雷击的金属导体。
接闪器包括避雷针、避雷带和避雷网。
l其形式可分为：避雷针、避雷带（线）、避雷网、兼作接闪的金属屋面和金属构件（如金属烟囱、风管）等。
所有接闪器都必须经过接地引下线与接地装置相连接。
（2）引下线引下线利用建筑钢筋混凝土中钢筋引下或专设镀锌圆钢、扁钢明敷作引下线，也可利用建筑物的金属构件如金属爬梯作为引下线等。
引下线是指连接接闪器和接地装置的金属导体。
—般采用圆钢或扁钢，优先采用圆钢。
学习情境2：电气设备工程计量与计价2.1基础知识（3）接地装置接地装置是指接地体（又称接地扱）和接地线的总合。
作用：将引下线引下的雷电流迅速流散到大地土壤中去。
1）接地线接地线是从引下线断接卡或换线处至接地体的连接导体，也是接地体与接地体之间的连接导体。
2）接地体接地体是埋入土壤中或混凝土基础中作散流用的金属导体，可分为自然接地和人工接地。
2.2定额清单计价第四册 电气设备安装工程（册说明）册说明第四册 电气设备安装工程一.适用范围二.编制依据新建、扩建、改建项目中10KV以下的电气工程。
电气设备安装工程工程量清单项目设置及计价

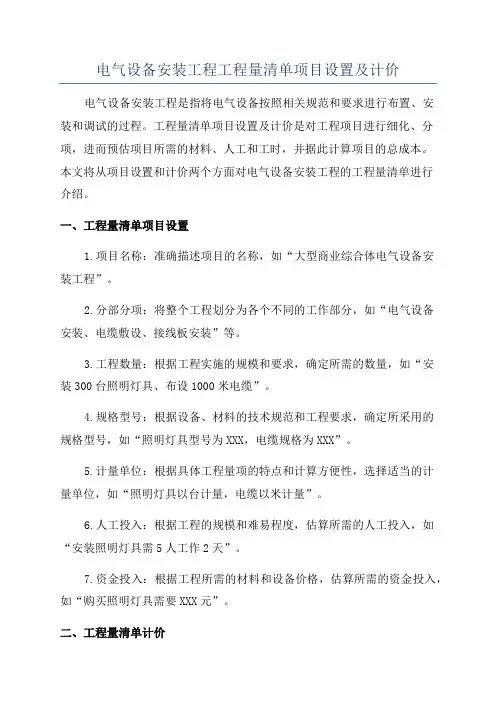

电气设备安装工程工程量清单项目设置及计价电气设备安装工程是指将电气设备按照相关规范和要求进行布置、安装和调试的过程。
工程量清单项目设置及计价是对工程项目进行细化、分项，进而预估项目所需的材料、人工和工时，并据此计算项目的总成本。
本文将从项目设置和计价两个方面对电气设备安装工程的工程量清单进行介绍。
一、工程量清单项目设置1.项目名称：准确描述项目的名称，如“大型商业综合体电气设备安装工程”。
2.分部分项：将整个工程划分为各个不同的工作部分，如“电气设备安装、电缆敷设、接线板安装”等。
3.工程数量：根据工程实施的规模和要求，确定所需的数量，如“安装300台照明灯具、布设1000米电缆”。
4.规格型号：根据设备、材料的技术规范和工程要求，确定所采用的规格型号，如“照明灯具型号为XXX，电缆规格为XXX”。
5.计量单位：根据具体工程量项的特点和计算方便性，选择适当的计量单位，如“照明灯具以台计量，电缆以米计量”。
6.人工投入：根据工程的规模和难易程度，估算所需的人工投入，如“安装照明灯具需5人工作2天”。
7.资金投入：根据工程所需的材料和设备价格，估算所需的资金投入，如“购买照明灯具需要XXX元”。
二、工程量清单计价1.材料费：根据清单中所列的项目和数量，查询材料市场价格，计算所需材料的成本。
如“照明灯具材料费=照明灯具单价×数量”。
2.人工费：根据清单中所列的人工投入和工程难易程度，查询劳务市场价格，计算所需人工的成本。
如“安装照明灯具人工费=安装工人日工资×人工投入”。
3.其他费用：除了材料和人工费用，还要考虑其他与工程有关的费用，如设备租赁费、场地费、运输费等。
如“运输费=装载材料的车辆运输费用”。
4.总成本：将材料费、人工费、其他费用相加，得出整个工程的总成本。
如“总成本=材料费+人工费+其他费用”。
三、工程量清单的编制原则1.准确性原则：清单内容必须准确无误，避免漏项、重项或错误。
电气设备工程计量与计价讲解课件.ppt
一、工程量计量原则
9.软母线安装预留长度按表3-4计算。 表3-4软母线安装预留长度 单位：m/根
10.带型母线安装及带型母线引下线安装包括铜排、铝排，分别以不同截面和 片数以“m/相”为计量单位。母线和固定母线的金具均按设计量加损耗率计 算。 11.钢带型母线安装，按同规格的铜母线执行。 12.母线伸缩接头及铜过渡板安装均以“个”为计量单位。
Page 22
一、工程量计量原则
13.槽型母线安装以“m／箱”为计量单位。槽型母线与设备连接分别以连接 不同的设备以“台”为计量单位。槽型母线及固定槽型母线的金具按设计用 量加损耗率计算。壳的大小尺寸以“m”为计量单位，长度按设计共箱母线 的轴线长度计算。 14.低压（指380V以下）封闭式插接母线槽安装分别按导体的额定电流大小 以“m”为计量单位，长度按设计母线的轴线长度计算，分线箱以“台”为 计量单位，分别以电流大小按设计数量计算。 15.重型母线安装包括铜母线、铝母线，分别按截面大小以母线的成品质量以 “t”为计量单位。
子目。
5.高压成套配电柜和箱式变电站的安装以“台”为计量单位，均未包括基础
槽钢、母线及引下线的配置安装。
Page 15
一、工程量计量原则
6.配电设备安装的支架、抱箍及延长轴、轴套、间隔板等，按施工图设计的 需要量计算，执行《湖南省安装工程消耗量定额》第2册第四章铁构件制作 安装。 7.绝缘油、六氟化硫气体、液压油等均按设备带有考虑；电气设备以外的加 压设备和附属管道的安装应按相应项目另行计算。 8.配电设备的端子板外部接线，应按《湖南省安装工程消耗量定额》第2册第 四章相应项目另行计算。 9.设备安装用的地脚螺栓按土建预埋考虑，不包括二次灌浆。
6、配电板制作安装及包铁皮，按配电板图示外形尺寸，以“m”为计量单位。 7、焊（压）接端子只适用于导线，电缆终端头制作安装中已包括压接线
第四章电气工程计量与计价
“个”为计量单位计算，主材费应另行计算。 (4)软母线安装〓定额区分导线截面大小，以“跨/三相”为 计量单位计算，与设计跨度大小无关。 (5)软母线引下线、跳线及与设备的连线的安装〓应区分软 母线引下线、跳线及与设备的连线的不同导线截面积，以“跨/ 三相”为计量单位计算。 (6)组合软母线的安装〓应按组合软母线的不同根数，分别 以“组/三相”为单位计算。 (7)带形母线的安装〓应按每相母线的片数及其截面划分标 准，以“10m/单相”为计量单位计算。 (8) 带形母线引下线安装〓应按带形母线引下线的不同材 质，按每相带形母线引下线的片数及其截面划分标准，以“10m/ 单相”为计量单位计算。
为计量单位计算。其中电流互感器按电流分为户外式和户内式， 户内式电流互感器按电流划分等级。电压互感器不分户外式和户 内式，也不分容量规格，其定额均相同，不微调整。 (4)真空接触器。真空接触器应按不同的电压和电流，分别 以“台”为计量单位计算。 (5)熔断器。熔断器安装以“组”为单位，每组按三相计算。 (6)避雷器。避雷器安装应按避雷器的不同名称，区别其不 同电压，分别以“组”为单位计算。 (7)电抗器。电抗器安装定额则区分干式电抗器和油浸式电 抗器。电抗器不论何种安装方式，均不做换算。如果电抗器经实
负荷无特殊供电要求。要在明确建筑物负荷等级的基础上，了解 电源是如何引入以及引入电源的路数。
(2)了解电源进户方式。如室内电源是从室外低压架空线路 引入，在室外应敷设进户装置。由进户支架引至总配电箱的线路
称为进户线，进户装置如图 4-1 所示。 (3)明确配电回路相序、路径、敷设方式以及导线型号、根 数。应按设计所确定的相序从配电箱引出配电回路，以满足使三 相负荷接近平衡的设计要求，明确各回路的路径、供电区域。 (4)明确电气设备、器件的平面安装位置。应弄清配电箱、 灯具、开关、插座、吊扇等在平面图上的安装位置及其装设高度 和安装方式，以便据此确定线路的最佳路径，确定穿墙套管或穿 越楼板保护管、接线盒等器件的平面位置。 4)结合有关土建工程图阅读电气照明工程图
电气设备安装工程一安装工程计量与计价.ppt
动力、照明控制设备，指动力及照明配电的柜、箱、屏、盘、板，控制 器，启动器等安装；柜、箱、屏、盘、板的制作及盘、柜内配线等工程。 ●配电柜、箱、屏等安装，不论明装、暗装、落地式、嵌入式、支架式等安 装方式，不分型号、，不分规格，均以“台”计量。
低压配电装置组成： (A)线路控制设备。包括： 手动——胶盖瓷底闸刀开关、铁壳开关、组合开关、控制 按钮等。 自动——自动空气开关、交流接触器、磁力启动器等。 (B)测量仪器仪表。包括： 指示仪表——电流表、电压表、功率表、功率因数表等。 计量仪表——有功电度表、无功电度表及与仪表相配套电压互感器、 电流互感器等。 (C)母线及二次线。二次线包括：测量、信号、保护、控制回路的连接线。 (D)保护设备。包括：熔断器、继电器、触电保安器等。 (E)配电箱(盘)。包括：配电箱、柜、盘等。
C-干式浇注绝缘；F-油浸风冷
S-油浸水冷
导线材料：L-铝 线；铜线不标
额定容KVA
防护代号： TH-湿热；TA-干 热，一般不标
相数D-单相 S-三相
调压方式：Z-有载 调压；无励磁调 压不标
设计序号（1.2.3。。 半铜半铝加b）
绕组数：S-三绕组；F-双 分裂；双绕组不标
循环方式：P-强迫循 环；自然循环不标
子任务四：电缆工程量计算
一、电缆敷设工程相关知识
1、电缆线路 电缆线路敷设方式比较多，有直接埋地敷设、电缆沟敷设、电缆管道
内敷设、室内电缆支架、桥架上敷设等。
●电缆埋地敷设
沿已选定的路线挖沟，然后把电缆埋人沟中。这种方法一般是在电 缆根数较少，且敷设距离较长时采用。埋地敷设的电缆，宜采用有外护 层的凯装电缆。电缆埋设深度不应小于0.7m，穿越农田时不应小于 1m，并应在电缆上下各均匀铺设100mm厚的细砂或软土，然后覆盖混 凝土保护板或类似的保护层，覆盖的保护层应超过电缆两侧各50mm。 在寒冷地区，电缆应埋设于冻土层以下。
