几种助留助滤剂的对比与选择
助留助滤剂PK130在纸板生产中的应用.
技术进步・化学品助留助滤剂ＰＫ１３０在纸板生产中的应用○杨宗建方丽珍〔浙江天听纸业（班班）有限公司浙江浦江３２２２００〕关键词：助留助滤；ＰＫ１３０；工艺；效益天听公司班班生产线四叠网涂布白纸板机，除挂面用商品漂白木浆外，其余采用废纸生产。
现年产已达７．５万吨，其用浆量大，纤维流失量也大。
为此，我公司努力寻求并采用了一系列的节能、减耗、增效措施，在诸多途径中，成功选用助留助滤剂ＰＲＡＥＳＴＡＲＥＴＰＫ１３０，取得了明显的效果。
保证其与纤维的作用时间短，这样能表现出良好的助留助滤性能和较小程度的絮聚。
通常，我们可以根据纸机的实际流送流程选择在网前压力筛入口或者出口处加入。
1ＰＫ１３０助剂简介外观：白色粒状固体成分：有机阳离子季铵盐类ＰＡＭ（聚丙烯酰胺）复合共聚物分子量：４００～５００万体积密度：约为５７０～６７０ｋｇ／ｍ３粒径：０．１～１．０ｍｍｐＨ值：约为７残留单体ＡＭ含量：≤２０００ｍｇ／ｋｇ其作用机理是由其阳离子与纤维的负电荷发生电中和作用和其长的分子链对纤维的架桥作用而形成适度凝结体。
此凝结体结构可将细小纤维和填料包覆而保留在纸页上，同时对纤维上的物理结合水形成挤压而起到助滤的作用。
2.3添加量在实验室实验的基础上进行中试。
中试：在我公司＃６机２７６０／２５０涂布白纸板机上进行，２００ｍ／ｍｉｎ抄底层试用，用量从０．００４％开造条件下在３５０ｇ／ｍ２芯、始逐步增加，在添加过程中检测高位箱打浆度、流浆箱打浆度、上网浓度、混合白水浓度，计算并比较打浆度的变化和首程留着率。
同时，注意观察浆料上网成形情况。
中试数据见图２、图３。
中试结论：中试的情况与实验室小试的规律基本一致。
一般加药量在０．０１５％～０．０２％时，ＰＫ１３０的助留助滤效果比较好。
另外，有一点值得注意的是，使用中由于留着率的变化将导致纸张定量的变化，且变化有一段循环平衡的过程。
图１粘度的变化注：测试仪器为上海精科天平厂ＮＤＪ－１型旋转粘度计2工艺参数探索2.1使用浓度本产品属聚合物水解质类，其水溶液的粘度取决于其浓度。
助留剂聚乙烯亚胺与聚丙烯酰胺的应用对比
聚乙烯亚胺（Polyethyleneimine，PEI）又称聚氮杂环丙烷，是一种水溶性高分子聚合物。
无色或淡黄色黏稠状液体，有吸湿性，溶于水、乙醇，不溶于苯。
聚乙烯亚胺有较高的反应活力，能与纤维素中的羟基反应并交联聚合，使纸张产生湿强度，并具有增干强作用，能加快纸浆滤水，使白水中细小纤维易于絮凝。
分子内所含有的伯胺、仲胺、叔胺等基团，赋予了聚乙烯亚胺非常独特的性能和极高的化学反应活性。
不仅如此，在伯胺、仲胺等基团上，通过进一步接枝其它活性基团，进行改性，可使得其在原有基础上获得更多优异的性能。
开发出来的衍生物，共同形成了一个独立、完整、特色鲜明的一类水溶性高分子产品，开始在造纸、涂料、油墨、胶黏剂、纤维处理、污水处理、纺织印染、生物医药等领域应用。
本文通过研究一种聚乙烯亚胺（图1）型液体助留剂在造纸产品中的应用，在同等条件下与聚丙烯酰胺型助留剂对比分析，验证其在造纸湿部中的助留助滤效果和对成纸指标的影响。
1 实验室小试1.1设计方案摘要：聚乙烯亚胺是一种水溶性高分子聚合物，分子内所含有的伯胺、仲胺、叔胺等基团，赋予了聚乙烯亚胺非常独特的性能和极高的化学反应活性。
本文通过实验室小试和机台中试对聚乙烯亚胺型助留剂与聚丙烯酰胺型助留剂进行对比试验。
结果表明：聚乙烯亚胺型助留剂在助留助滤、成纸指标方面均有明显优势。
关键词：聚乙烯亚胺；助留剂；成纸指标Abstract: A water soluble polymer polyethylene amine, intramolecular of primary amine, secondary amine and tertiary amine groups, such as endowed with polyethyleneimine very unique performance and high chemical reactivity. In this paper, the comparative study was made between PEI and PAM through test in laboratory and the pilot of polyethylene, the results show that Polyethyleneimine retention agent is superior to polyacrylamide in retention aid and paper properties.Key words: polyethyleneimine; retention aid; paper targets助留剂聚乙烯亚胺与聚丙烯酰胺的应用对比⊙ 岳玉亭 王云丰 刘春亮(牡丹江恒丰纸业股份有限公司，黑龙江牡丹江 157013)A comparison on application of PEI and PAM as retention aid in papermaking⊙ YUE Yu-ting, WANG Yun-feng, LIU Chun-liang(Mudianjiang Hengfeng Paper Co., Ltd., Mudanjiang 157013, Heilongjiang, China)研究开发R & D 中图分类号：TS767+.2文献标志码：B 文章编号：1007-9211(2018)08-0031-0331Apr., 2018 Vol.39, No.8China Pulp & Paper Industry1.3小试结论成纸指标见表3。
助留助滤剂Fennopol_K_3400R

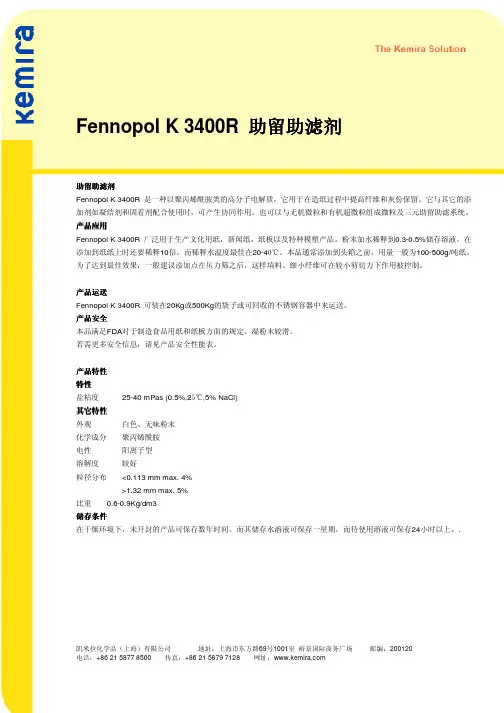

Fennopol K 3400R 助留助滤剂助留助滤剂 助留助滤剂 Fennopol K 3400R 是一种以聚丙烯酰胺类的高分子电解质，它用于在造纸过程中提高纤维和灰份保留。
它与其它的添 加剂如凝结剂和固着剂配合使用时，可产生协同作用。
也可以与无机微粒和有机超微粒组成微粒及三元助留助滤系统。
产品应用 Fennopol K 3400R 广泛用于生产文化用纸，新闻纸，纸板以及特种模塑产品。
粉末加水稀释到0.3-0.5%储存溶液，在 添加到纸纸上时还要稀释10倍，而稀释水温度最佳在20-40℃。
本品通常添加到头箱之前，用量一般为100-500g/吨纸。
为了达到最佳效果，一般建议添加点在压力筛之后，这样填料、细小纤维可在较小剪切力下作用被控制。
产品运送 Fennopol K 3400R 可装在20Kg或500Kg的袋子或可回收的不锈钢容器中来运送。
产品安全 本品满足FDA对于制造食品用纸和纸板方面的规定。
湿粉末较滑。
若需更多安全信息，请见产品安全性能表。
产品特性 特性 盐粘度 其它特性 外观 化学成分 电性 溶解度 粒径分布 白色、无味粉末 聚丙烯酰胺 阳离子型 较好 <0.113 mm max. 4% >1.32 mm max. 5% 比重 0.6-0.9Kg/dm3 25-40 mPas (0.5%,25℃,5% NaCl)储存条件 在干燥环境下，未开封的产品可保存数年时间，而其储存水溶液可保存一星期，而待使用溶液可保存24小时以上。
.凯米拉化学品（上海）有限公司 地址：上海市东方路69号1001室 裕景国际商务广场 电话：+86 21 5877 8500 传真：+86 21 5879 7128 网址：邮编：200120。
选煤工业中常见助滤剂种类及其应用
选煤工业中常见助滤剂种类及其应用摘要：随着社会的发展，对煤炭资源的要求越来越高，这样给选煤厂带来了较大的冲击，传统的选煤技术和煤炭清洁技术已经无法满足现代社会发展的需求，因此要想尽最大程度上保证煤炭资源的质量，需要加强选煤技术和煤炭清洁技术的研究和利用程度，以此保证了煤炭资源的质量。
文章对选煤工业中常见助滤剂种类及其应用进行了研究分析，以供参考。
关键词：选煤工业；助滤剂；应用1前言现阶段煤炭是我国的第一能源，我国无论是煤炭消耗还是生产都稳居世界前列。
对煤炭进行选洗是节约利用资源及有效提高综合利用率的重要方法。
煤炭选洗又被称为选煤，是利用煤与各种杂质物理与化学性质上的差异，通过各种方法与工艺使煤与其他杂质分离的方法，一般通过选煤可以去掉煤中６０％左右的灰分和３０％左右的全硫。
2选煤技术的发展现状分析2.1重介质选煤技术重介质选煤技术作为选煤技术中一项非常重要的内容，并且在我国煤炭生产中较为常用，重介质选煤技术主要包括重介质分选机和重介质旋流器等方面，并且具有分选煤精度高和分选煤下限低等优势，其中重介分选煤的最大限度为：300~500mm，分选下限为：13mm，这也表明了准确度相对较高。
同时，在重介质选煤技术不断发展的过程中，所取得的成果也是非常显著的。
因此，为了保证煤炭资源的质量，可以加大对重介质选煤技术的应用，保证煤炭生产的综合效益。
2.2原煤分级加工其实，在选煤技术实施的过程中，所包括的内容有很多，原煤分级加工就是其中非常重要的一项内容，主要是利用原煤筛分设备和不锈钢焊接筛网等设备。
另外，我国大部分的原煤都需要经过分级销售，这样可以在最大程度上降低对能源的消耗，保证良好的经济效益。
2.3跳汰选煤技术近几年，我国煤炭行业为了满足社会发展的需求，不管是煤炭资源开采方面，还是的在选煤方面都进行了一定的变革，其目的就是保证煤炭资源的质量，以及良好的经济效益。
然而，在选煤技术发展的过程中，跳汰选煤技术逐渐成为现代选煤技术发展的一个重点，不管在保证煤炭质量方面，还是保证煤炭行业经济效益方面，都有着相对明显的优势。
助滤剂的使用及其选择

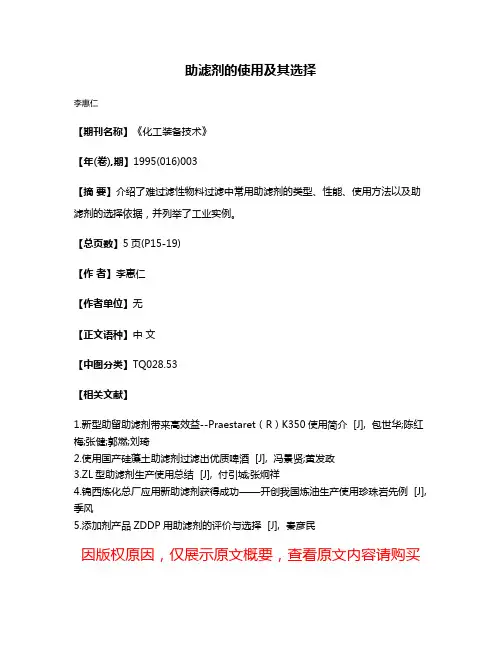

助滤剂的使用及其选择
李惠仁
【期刊名称】《化工装备技术》
【年(卷),期】1995(016)003
【摘要】介绍了难过滤性物料过滤中常用助滤剂的类型、性能、使用方法以及助滤剂的选择依据，并列举了工业实例。
【总页数】5页(P15-19)
【作者】李惠仁
【作者单位】无
【正文语种】中文
【中图分类】TQ028.53
【相关文献】
1.新型助留助滤剂带来高效益--Praestaret（R）K350使用简介 [J], 包世华;陈红梅;张健;郭燃;刘琦
2.使用国产硅藻土助滤剂过滤出优质啤酒 [J], 冯景贤;黄发政
3.ZL型助滤剂生产使用总结 [J], 付引城;张炯祥
4.锦西炼化总厂应用新助滤剂获得成功——开创我国炼油生产使用珍珠岩先例 [J], 季风
5.添加剂产品ZDDP用助滤剂的评价与选择 [J], 秦彦民
因版权原因，仅展示原文概要，查看原文内容请购买。
复合改性膨润土微粒助留助滤剂研发及作用机理

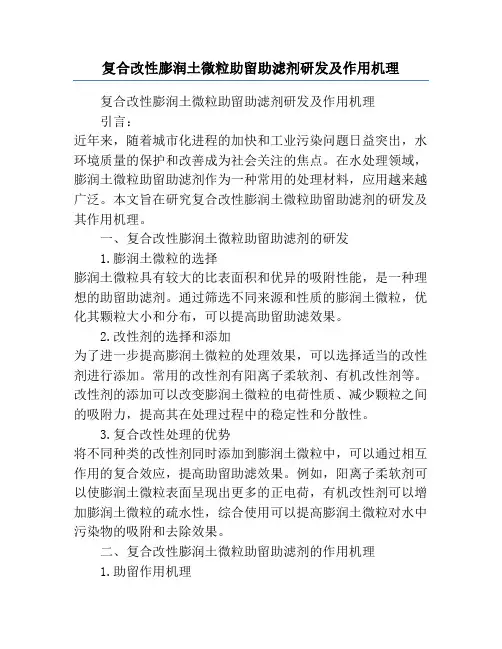

复合改性膨润土微粒助留助滤剂研发及作用机理复合改性膨润土微粒助留助滤剂研发及作用机理引言：近年来，随着城市化进程的加快和工业污染问题日益突出，水环境质量的保护和改善成为社会关注的焦点。
在水处理领域，膨润土微粒助留助滤剂作为一种常用的处理材料，应用越来越广泛。
本文旨在研究复合改性膨润土微粒助留助滤剂的研发及其作用机理。
一、复合改性膨润土微粒助留助滤剂的研发1.膨润土微粒的选择膨润土微粒具有较大的比表面积和优异的吸附性能，是一种理想的助留助滤剂。
通过筛选不同来源和性质的膨润土微粒，优化其颗粒大小和分布，可以提高助留助滤效果。
2.改性剂的选择和添加为了进一步提高膨润土微粒的处理效果，可以选择适当的改性剂进行添加。
常用的改性剂有阳离子柔软剂、有机改性剂等。
改性剂的添加可以改变膨润土微粒的电荷性质、减少颗粒之间的吸附力，提高其在处理过程中的稳定性和分散性。
3.复合改性处理的优势将不同种类的改性剂同时添加到膨润土微粒中，可以通过相互作用的复合效应，提高助留助滤效果。
例如，阳离子柔软剂可以使膨润土微粒表面呈现出更多的正电荷，有机改性剂可以增加膨润土微粒的疏水性，综合使用可以提高膨润土微粒对水中污染物的吸附和去除效果。
二、复合改性膨润土微粒助留助滤剂的作用机理1.助留作用机理复合改性膨润土微粒通过其表面的吸附作用，在水中吸附悬浮物和颗粒物，形成悬浮沉降体系，从而实现悬浮物的沉降，促进水体澄清。
此外，膨润土微粒表面的胶体作用也可以吸附溶解有机物、重金属离子等污染物。
2.助滤作用机理复合改性膨润土微粒具有一定的孔隙结构，在水处理过程中可以扮演滤料的角色，使水通过孔隙，实现对微小颗粒和悬浮物的过滤和截留。
此外，复合改性膨润土微粒表面的改性剂和水中颗粒物之间形成的化学吸附等作用也能够提高助滤效果。
结论：复合改性膨润土微粒助留助滤剂在水处理中具有广泛应用前景。
通过选择合适的膨润土微粒和改性剂，并进行复合改性处理，可以提高助留助滤剂的吸附和过滤能力。
造纸助留助滤剂报告
膨润土双元微粒助留助滤剂小试报告--江苏理文纸业有限公司实验目的1.将理文目前使用的膨润土，在同等条件下进行实验室对比试验，以评价天裕膨润土的适用性；同时探求一下能否提高纸料留着率和改善纸料滤水性能，为贵公司在使用中能进一步降低成本提供依据。
2.通过实验选择最佳型号的药品。
实验条件1.实验仪器：动态滤水仪（DDJ）、滤纸、天平（精度0.001）、打浆度仪、烘箱、1ml针管、5ml针管、10ml针管、1000ml量筒、100ml量筒、500ml量筒、250ml量杯、恒温箱等2.实验药品：巴斯夫CPAM、爱森CPAM、膨润土、TY3.实验浆料：5#、6#机底浆浆料（浆料配比不同）4.实验设计：尽可能接近生产参数。
5.实验准备：5.1分别称取2g一帆膨润土和天裕膨润土配制成1%浓度的溶液备用，分别记为YF-BT、TY-BT。
5.2分别称取巴斯夫及爱森助留剂0.2克配制成0.1%浓度的溶液备用，分别记为BSF-CPAM、AS-CPAM。
5.3浆料准备：取PM5、PM6机底浆浆料配制成0.5%、0.42%浓度的浆料。
ML）用量，填入下列表格中。
一、实验操作1.助留实验操作步骤：a)分别称取BSF-CPAM、AS-CPAM药品配制成0.1%浓度的试液，分别称取YF-BT、TY-BT配制成1%浓度的试液。
b)用量筒量取500毫升浆料。
c)将DDJ转速设置在1000rpm并开启，将500ml浆料倒入DDJ中。
d)搅拌开始10S后加药（BSF或AS）、20S后加药（YF-BT或TY-BT）。
e)第30S时取100ml的滤液。
（注：取液前先放掉10ml的滤液）f)使用过滤器对滤液进行过滤，将滤纸放入烘箱干燥后进行称量。
g)计算出滤液的浓度，并算出首程留着率。
4.滤水性能的操作a)取相当于2G绝干浆的浆样，置于1000毫升的量筒中，并用水充分稀释至1000毫升。
b)启动DDJ并将此1000毫升溶液倒入DDJ中，开始计时。
助滤剂的使用与选择方法
助滤剂的使用与选择方法一、引言助滤剂是在酿酒、啤酒、果汁、饮料等生产过程中，用于辅助澄清过程的一种物质，通过吸附、沉淀、过滤等作用，去除液体中的浊物和杂质，使得产品清澈透明，口感更佳。
助滤剂种类繁多，选择合适的助滤剂，并正确使用，对于产品的质量和口感有着重要的影响。
以下将以助滤剂的使用与选择方法作为主题，对助滤剂进行详细介绍。
二、助滤剂的分类1. 无机助滤剂：如硅土、活性炭等2. 有机助滤剂：如壳聚糖、明矾等3. 新型助滤剂：如聚合物助滤剂、高分子助滤剂等三、助滤剂的选择方法1. 根据产品特点选择：不同的产品需要不同的澄清效果和口感，因此在选择助滤剂时，需要考虑产品的特点，如PH值、固体含量、颜色等。
2. 考虑澄清效果：助滤剂的澄清效果直接影响产品的质量，因此在选择助滤剂时要考虑其澄清效果，如硅土的澄清效果较好，适用于需要高度透明度的产品。
3. 综合成本考量：在选择助滤剂时，需要综合考虑成本因素，包括助滤剂的价格、使用量和效果，以及对生产设备和环境的影响等。
四、助滤剂的使用方法1. 合理配比：在使用助滤剂时，需要根据产品情况合理配比，一般在1%~5%之间，过高或过低的配比都会影响澄清效果。
2. 均匀搅拌：在添加助滤剂后，要进行均匀搅拌，确保助滤剂充分分散在液体中，以提高澄清效果。
3. 适时澄清：助滤剂通常需要一定的时间才能发挥作用，因此在澄清过程中需根据产品特点和使用说明，确定适当的澄清时间。
4. 严格控制条件：在使用助滤剂过程中，需要严格控制温度、PH值、搅拌速度等条件，以确保助滤剂能够充分发挥作用。
五、助滤剂的应用范围1. 酒类生产：在酒类生产中，助滤剂能够使得酒液更加清澈透明，口感更加细腻。
2. 饮料生产：在果汁、茶饮等饮料生产过程中，助滤剂能够去除浑浊物质，提升产品质量。
3. 食品加工：在食品加工中，助滤剂可以帮助去除异物和杂质，确保产品质量和安全。
六、助滤剂的未来发展趋势1. 绿色环保：未来助滤剂的发展趋势是向着绿色环保方向发展，开发更多的可生物降解、无害环境的助滤剂。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图２ ＤＴＰＡ使用前后三段漂Ｃ段液氯用量比较
图３ ＤＴＰＡ使用前后三段漂Ｈ 段漂液用量比较
提高幅度达１．９％，返黄值下降０．５以 上。导致这种良性变化的可能有两个 方面，一是因为蒸煮工段的来料质量 稳定，浆料硬度低，粗渣率低；二是因 为蒸煮工段所带过来的金属离子被 ＤＴ Ｐ Ａ包裹之后大部分在洗涤时洗
撕裂度、耐折度）下降，相对较好的为Ｐ ４７、Ｋ Ｂ １５６；从灰分 测定判断留着率，可见在助剂用量为０．０２％时，Ｐ ４７效果 最好，灰分达到１０．８％；加入量为０．０４％时，Ｋ Ｂ １５６效果最 好，灰分达到１２．８０％，这与滤水试验中其相同加入量下游 离度最高相一致；从抄片过程来看，各种助剂加入量达到 ０．０４％后匀度有所下降。从整体来看，Ｐ ４７和Ｋ Ｂ １５６对助 留效果较好。
毕衍金，工学硕士， 主要从事制浆、造 纸、涂布新技术新产 品开发。
过氧助留助滤剂在造纸工业中应用广泛，虽然添加量小， 但效果明显，可以提高纸浆中细小纤维和填料的留着率， 降低生产成本。泉林纸业以草浆为主要原料，纤维短、强 度差，且含有许多不利造纸的杂细胞，这些杂质对助剂会 产生干扰，在木浆中使用效果好的助剂，可能在草浆中收 效甚微。因此，怎样结合本公司实际，在种类繁多的品种 中最快、最准的选择一种优质助剂，提高产品质量，成为 急需解决的问题。
1新 试 验
过氧原料：取本公司的漂白麦草浆。 过氧助剂：ＣＩＢ Ａ公司Ｐ ４７、Ｐ ６３，ＳＮ Ｆ 公司Ｋ Ｂ １０６、Ｋ Ｂ １５６。 过氧仪器与设备：电子天平、可调速搅拌器、电荷电位测 定仪、游离度仪、纸张抄片器。 过氧试验步骤： （１）测定助剂阴离子需求量、ｐＨ 值：分散 浓度０．１％，分散速度３４０ｒ／ｍ ｉｎ，保持几种助留助滤剂分 散时间相同。 （２）试验浆样的选取与处理：取车间抄前池 的纸浆，测定原浆及其加入２０％的碳酸钙后的浓度、阳电 荷需求量及其Ｚ ｅｔａ电位，备用。 （３）分别取样测定助留助 滤剂按不同用量加入后的阳电荷需求量、Ｚ ｅｔａ电位及其 游离度变化；选取适宜的助剂加入量用于抄片。 （４）抄片 测强度、灰分（助剂在匀浆桶加入）。
表１不加入助剂后浆料的游离度、电荷需求、电导率、Ｚｅｔａ电位
助剂加入量 游离度 阳电荷需求 电导率 Ｚｅｔａ电位
％
ｍｌ μｍｏｌ／ｌ ｍｓ／ｃｍ
ｍＶ
Ｐ４７ ０ ０．０１ ０．０２ ０．０４ ０．０８ ０．１
Ｐ６３ ０ ０．０１ ０．０２ ０．０４ ０．０８ ０．１
Ｋ Ｂ １０６０ ０．０１ ０．０２ ０．０４ ０．０８ ０．１
效果，但同时造成强度有所下降，特别是裂断长和耐折
度。从整体来看，Ｋ Ｂ １５６在四种产品中效果最好，可以进
行车间试用验证。□
收稿日期：２００７－０４－２８
５０
第２８卷 增刊 ２００７年１０月
收稿日期：２００７－０８－０６
４９ China Pulp & Paper Industry Vol.28, S2 Oct., 2007
Ｔ 技术进步 ｅｃｈｎｏｌｏｇ ｙ
● 化学品●
量下对匀度的影响也较大。 2.2机浆样的选取与处理 过氧浆料取自抄纸车间抄前池，浆料阳电荷需求量１７４．０ μｍ ｏｌ／ｌ、电导率１．７０６ｍ ｓ／ｃｍ 、Ｚｅｔａ电位－１２．５ｍ Ｖ 、浓度 ２．０６％。按浆料绝干量加入２０％碳酸钙后，浆料阳电荷需 求量１５２．０μｍ ｏｌ／ｌ、电导率１．６６１ｍ ｓ／ｃｍ 、Ｚｅｔａ电位－１５． ５ｍ Ｖ 、浓度２．６９％。 2.3机加入助剂后浆料游离度、电荷需求、电导率、Ｚｅｔａ电 位（见表１） 过氧纸浆游离度方面，随着助剂加入量的增加，纸浆游离 度增加，但当加入量大于０．０４％时，浆料絮聚严重，对匀度 影响较大；当加入量在０．０４％左右时，Ｐ ４７、Ｋ Ｂ １５６助滤效 果相对较好；Ｐ ６３随加入量增加，对阳电荷需求的影响效 果一直显著，但其电荷密度高，容易引起絮聚；其余几种 助剂在用量为０．０４％左右时效果相差不大。 2.4机抄片测定强度指标 过氧选用助剂加入量分别为０．０２％、０．０４％的浆料进行抄 片，测定其强度指标和灰分，如表２。 过氧从几种样品加入量分别为０．０２％、０．０４％时抄片测得 的指标来看，加入助剂由于灰分提高导致强度（裂断长、
０．０４ ５９．６ ２．０３６ ３．１０１ １１ Ｋ Ｂ １０６ ０．０２ ６０．６ ２．１２９ ３．７５３ ８
０．０４ ５９．９ ２．０７６ ３．４８５ ６ Ｋ Ｂ １５６ ０．０２ ６０．０ ２．１００ ３．５１０ ９
０．０４ ６０．３ ２．０６７ ３．５６８ ９
４８９ ６．５４ ４８３ １０．８０ ４３３ １２．２２ ４４８ ９．５７ ４４３ １１．５５ ４４１ １０．２３ ４６５ １１．３０ ４４６ ９．６９ ４５６ １２．８０
4新 试 验 总 结
4.1机本试验对几种助留助滤剂的性能作了对比，从试验
结果来看，无论是助留还是助滤作用，最佳用量都应控制
在０．０２％～０．０４％。用量过低作用不大，过高影响匀度。
4.2机几种助剂对降低浆料阳效果看，Ｐ ４７和Ｋ Ｂ １５６变化曲线基本一致。
4.3机加入助剂对提高填料留着和成纸灰分有较为明显的
１．５５８ １．４８１ １．５３８ １．５２８ １．５２６ １．４７ １．４９０ １．４１０ １．５０４ １．４２５ １．４１４ １．３８７ １．５１３ １．７５０ １．４６８ １．４５０ １．４６６ １．４７５ １．５１７ １．４３７ １．４３４ １．４７２ １．４４６ １．４７０
－１４．４ －１４．３ －１４．１ －１２．５ －１０．２ － ９．１ －１４．３ －１４．６ －１４．２ －１２．５ － ８．９ － ７．５ －１３．８ －１４．７ －１３．６ －１２．５ － ８．６ － ８．０ －１５．４ －１４．６ －１３．８ －１２．７ － ９．６ － ８．３
Ｔ ●化学品●
技术进步
ｅｃｈｎｏｌｏｇ ｙ
几种助留助滤剂的对比与选择
■ 毕衍金金王晓明金闫俊钦金金艳彬金颜晓莺 （山东泉林纸业有限责任公司 山东 高唐 ２５２８００）
关键词：助留助滤剂；电荷电位仪；游离度；灰分
中图分类号：ＴＳ７２７分类号文献标识码：Ｂ分类号文章编号：１００７－９２１１（２００７）Ｓ２－００４９－０２
2新 结 果 与 讨 论 2.1机助剂在０．１％浓度下的ｐＨ 值、阴电荷需求量 过氧Ｐ ４７、Ｐ ６３、Ｋ Ｂ １０６、Ｋ Ｂ １５６四种助剂的ｐＨ 值分别为４． ２、４．１、４．５、４．３，相差不大；阴电荷需求量分别为１３７１、 ２２９２、１４２８、１６７４μｍ ｏｌ／ｌ，电荷密度相差不多，Ｐ ６３则有 较高的电荷密度，对填料和纤维的絮聚能力较强，相同用
表２不不同助剂用量下浆料的强度指标和灰分
助剂加 定量 松厚度 裂断长 耐折度 撕裂度 灰分
入量 ％ ｇ ／ｍ ２ ｃｍ ３／ｇ ｋｍ
次
ｍＮ
％
空白 ０ ６０．１ ２．０１３ ４．１００ ８ Ｐ４７ ０．０２ ６１．４ ２．１０１ ３．７５７ １１
０．０４ ５９．４ ２．１１６ ３．５０１ ９ Ｐ６３ ０．０２ ５９．５ ２．１０７ ３．９４１ ９
3新 重 复 试 验 过氧为进一步验证助剂Ｐ ４７和Ｋ Ｂ １５６哪一种效果更佳，并 探讨合适的加入量，增加０．０３％的加入量，去掉０．０８％和 ０．１％的加入量，重复以上试验。 过氧结果显示，两种产品对降低系统电荷需求量的作用 相差不大，Ｋ Ｂ １５６在用量为０．０３％时，助滤作用有一个突 变，这与前面的试验一致，同时反映出Ｋ Ｂ １５６比Ｐ ４７在助 滤方面更具有优势。 过氧抄片测定强度指标、灰分。从灰分变化趋势看，用量 达到０．０３％以后对留着提高作用不大，说明此时填料大部 分吸附在纤维上，增加用量可能引起纤维间的絮聚；从试 验结果来看，两种助剂效果相差不大，并且随加入量的增 加，强度指标有所下降。综合来说，Ｋ Ｂ １５６比Ｐ ４７效果稍 好。
出，减轻其对漂白性能的影响，使漂 白环境更加缓和。
从表３看，使用ＤＴ Ｐ Ａ后，因为细 浆 得 率 的 提 高 ，各 项 消 耗 都 有 所 降 低；特别是Ｎ ａＯ Ｈ 、液氯下降的程度比 较大，不仅降低生产成本，而且减轻
废水的污染负荷。 从 这 次 中 试 结 果 看 ，在 常 规 的
ＡＰ －ＡＱ 法麦草制浆中加入ＤＴ Ｐ Ａ， 制浆效果改善明显，降低生产成本， 提高浆料性能。□
Ｋ Ｂ １５６０ ０．０１ ０．０２ ０．０４ ０．０８ ０．１
２２０ ２３５ ２５５ ２９０ ３１５ ３５５ ２２０ ２３０ ２３５ ２６０ ２９０ ３２５ ２２０ ２３５ ２４５ ２５５ ３４０ ３７５ ２２０ ２３０ ２４５ ３００ ３１５ ３４５
１５２ １３０ １１１ ８９ ８３ ８０ １５２ １２８ １００ ８３ ７７ ７０ １５２ １３０ １２０ ９９ ８８ ８５ １５２ １２６ １１７ ８６ ８０ ７８
