建筑设备监控系统接口技术要求根据XXXXXX 项目设计标准和BA 系统相关技术要求，暖通空调系统、给排水系统等相关设备及配电箱需满足BA 系统监控点位接口要求，具体要求分别如下：1、新风机组BA 系统监控点位：运行状态、故障报警、手自动模式、送风温度、回水温度、电动水阀阀位反馈、过滤网压差报警、新风阀开闭状态反馈、防冻开关报警、启停控制、电动水阀开度调节、新风阀开关控制配电箱厂家需预留监控点位及接口类型风阀厂家需预留监控点位及接口类型水阀厂家需预留监控点位及接口类型2、组合式空调机组BA 系统监控点位：运行状态、故障报警、手自动模式、送风温度、回风温度、回风湿度、回水温度、CO2 浓度、变频器频率反馈、电动水阀阀位反馈、电动保温阀开闭状态反馈（如有）、新风阀开度反馈、回风阀开度反馈、过滤网压差报警、防冻开关报警、最不利末端供回水压差（商管物业取影院 IMAX 空调机组供回水压差，取最高层一台空调机组供回水压差）、启停控制、变频器频率调节、电动水阀开度调节、电动保温阀开关控制（如有）、新风阀开度调节、回风阀开度调节配电箱厂家需预留监控点位及接口类型风阀厂家需预留监控点位及接口类型电动保温阀厂家需预留监控点位及接口类型（如有）水阀厂家需预留监控点位及接口类型3、吊顶式空调机组BA 系统监控点位：运行状态、故障报警、手自动模式、送风温度、电动水阀开闭状态反馈、过滤网压差报警、启停控制、电动水阀开关控制配电箱厂家需预留监控点位及接口类型水阀厂家需预留监控点位及接口类型4、风机盘管BA 系统监控点位：运行状态、启停控制配电箱厂家需预留监控点位及接口类型5、通风设备BA 系统监控点位：运行状态、故障报警、手自动模式、启停控制配电箱厂家需预留监控点位及接口类型6、锅炉房、热力站BA 系统监控点位：锅炉运行状态、故障报警、手自动模式、运行时间、大小火状态、出水温度设定值、进出水温度等热水循环泵运行状态、故障报警、手自动模式、变频器频率反馈、启停控制、变频器频率调节各台热水循环泵进口并联总管、出分支管压力、热水总管的流量、供回水温度、锅炉房温度锅炉厂家需预留监控点位及接口类型锅炉配电箱厂家需预留监控点位及接口类型热水循环泵配电箱厂家需预留监控点位及接口类型7、冷源系统BA 系统监控点位：冷水机组运行状态、故障报警、冷冻水供回水温度、冷却水供回水温度、冷冻水温度设定值、运行时间、压缩机运行电流百分比、压缩机运行小时数、压缩机启动次数、蒸发温度、冷凝温度、蒸发压力、冷凝压力、启停控制、出水温度设定冷冻水泵运行状态、故障报警、手自动模式、启停控制冷冻水补水泵运行状态、故障报警、手自动模式冷冻水供回水总管温度、总管水流量冷冻水泵进口并联总管、出口分支管压力分集水器压力、分集水器间压差冷冻水泵变频器频率反馈和变频器频率调节最不利末端供回水压差冷却水泵、冷却塔风机运行状态、故障报警、手自动模式、启停控制冷却水供回水总管温度、总管水流量冷却水泵进口并联总管、出口分支管压力冷却水泵、冷却塔风机变频器频率反馈和变频器频率调节冷却水补水泵运行状态、故障报警、手自动模式分水器各供水支路电动蝶阀开关状态反馈和开关控制、压差旁通阀开度反馈和开度调节膨胀水箱超高、超低水位软化水补水箱高、低水位室外温湿度、制冷机房室内温度等通过多功能电力仪表通讯接口对冷机、冷冻水泵、冷却水泵、冷却塔电力仪表内部参数进行监控：包括电压、电流、功率、电度、功率因素等冷机厂家需预留监控点位及接口类型多功能电力仪表厂家需预留监控点位及接口类型冷冻水泵、冷却水泵和冷却塔风机配电箱厂家需预留监控点位及接口类型注：每台设备都有以上点位，并非同电箱内共有冷冻水补水泵、冷却水补水泵配电箱厂家需预留监控点位及接口类型电动蝶阀厂家需预留监控点位及接口类型压差旁通阀厂家需预留监控点位及接口类型8、给水系统BA 系统监控点位：生活给水泵运行状态、故障报警、手自动模式，生活给水管网压力生活水箱超高、超低水位,室外景观水泵运行状态、故障报警、手自动模式消火栓系统、喷淋系统、防护冷却水系统稳压泵出口处压力消防水池和消防水箱高低液位配电箱厂家需预留监控点位及接口类型9、排水系统BA 系统监控点位：污水提升泵运行状态、故障报警、手自动模式、污水坑超高水位、隔油池超高液位一体化污水提升装置（隔油池）排水泵运行状态、故障报警、手自动模式配电箱厂家需预留监控点位及接口类型10、BA 系统免责声明以上为BA 系统接口要求说明，请各个专业负责人参照此要求完成。
蝶阀密封材料品种和适用温度
蝶阀密封材料品种和适用温度作者：来源：密封技术网发布时间：2010-1-25 8:41:22 浏览量：27次材料品种聚四氟乙烯硅橡胶氟橡胶天然橡胶尼龙英语简称 PTFE SI VITON NR PA型号代号 F或XC、JC XD或JD XE或JE X1 N耐最高温度 232℃250℃204℃85℃93℃耐最低温度 -268℃ -70℃ -23℃-20℃ -73℃适用工作温度 -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃-30~+93℃阀门通常由阀体、阀盖、阀瓣（闸板）、阀座、阀杆、垫片、填料及驱动装置（手轮、齿轮箱或气动、电动装置等）组成。
阀门里的阀体、阀盖的材料为壳体材料（也称主体材料），闸板（阀瓣）、球体、阀座、阀杆、密封座常常称为内件，此外还有紧固件、密封件等。
按壳体/主体材料分类，阀门可分为：1. 金属材料阀门：如碳钢阀门、合金钢阀门、不锈钢阀门、铸铁阀门、钛合金阀门、蒙乃尔阀门、铜合金阀门、铝合金阀门、铅合金阀门等。
2. 金属阀体衬里阀门：如衬胶阀门、衬氟阀门、衬铅阀门、衬塑阀门、衬搪瓷阀门。
3. 非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。
我们将重点介绍金属材料阀门中的碳钢阀门和合金钢阀门。
电动装置 electric actuator用电力驱动启闭或调节阀门的装置。
阀门电动装置是实现阀门程控、自控和遥控不可缺少的驱动设备，其运动过程可由行程、转矩或轴向推力的大小来控制。
由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置。
电动装置一般由下列部分组成：专用电动机，特点是过载能力强﹑起动转矩大﹑转动惯量小，短时﹑断续工作。
减速机构，用以减低电动机的输出转速。
行程控制机构，用以调节和准确控制阀门的启闭位置。
转矩限制机构，用以调节转矩(或推力)并使之不超过预定值。
手动﹑电动切换机构，进行手动或电动操作的联锁机构。
开度指示器，用以显示阀门在启闭过程中所处的位置。
用于BA系统的阀门和执行器——产品推荐篇
◆ 无硅型 密封 函 ： 满足欧 洲 Ｒ ｌ ｏ Ｓ标准 ，
◆ 执行器 推 力最 大达 ２ ０ Ｎ。 ８０ ◆ 安 全功 能 ： 蔽输 入信 号 ，系 统运 行 屏
中 ，强 制 打 开 或 关 闭 阀 门 。
将环保 放在首 位。
◆ 高 可调 比 ： ＤＮ４ ０以 下 ，５ ： ０ １以 上 ；
满 足 水— — 水 换 热 或 者 水 — — 气 换 热 过 程 。
１２ Ｖ Ｆ ５５ ／ １系 列 调 节 阀 与 执 行 器 系 ． ４ ／２６
列调 节 阀与 执行 器
◆ 允许 介质 ： 冻水 、 却水 、 温 热水 、 冷 冷 低 高 温 热 水 、饱 和 蒸 汽 、 热 蒸 汽 、盐 水 、 油 ， 过 热
◆ 输入信 号 ： ＤＣ ０ ～ １ Ｖ，ＤＣ ４ ～ ０
２０ｍ Ａ 。 ０ ～ １ ０００ Ｑ 。
◆ 行程 时间 ： 不超过 １ ０ ，断 电复 位 时 ２ｓ
间 不 超 过 ２ ｓ ０。
◆ 金 属 硬 密 封 ： 期 稳 定 可 靠 运 行 ，提 长 供 更长 的使 用寿 命 。 ◆ 低 泄 漏 率 ： 超 过 ００ ％Ｋ ｓ的 泄 漏 不 ．２ ｖ 率 。有 效 节 约 能 源 。
满足 水—— 水换 热 或者水 —— 气换 热 过程 。 ◆ 手 动 与 断 电复 位 功 能 ，方 便 现 场 调 试 ， 意 外 情 况 下 稳 定 可 靠 快 速 切 断 危 险 介 质 ， 安 全保 护 。 （ 概 述 １）
◆ 阀芯 导 向 结构 ，精 密导 向结构 有效 防
５ 智能建筑与城市信息 ２ ０ ￣ ８ ０８ ｚ第５期 总第７８ ３ 期
维普资讯
◆ 可选最 大开 度与 最小 开度 。

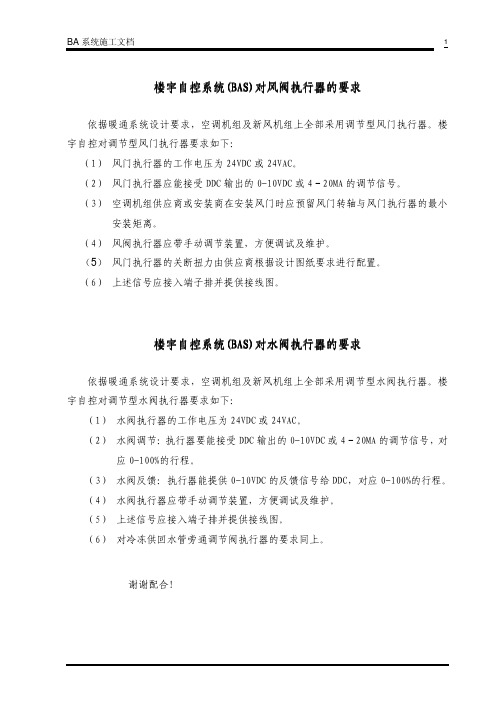

BA对风阀水阀执行器的要求
