有机硅的催化剂和助剂
有机硅的催化剂1钛螯合物催化剂的制备钛螯合物催化剂是高性能RTV-1的重要组分，它可以提高RTV-1的粘接性、改善其硫化性能，市场上无现成产品，必须自行合成。
合成反应是酯交换反应，又分一次酯交换反应和二次酯交换反应，一次酯交换产物简称一次钛，二次酯交换反应产物称二次钛。
1， 一次酯交换反应反应方程：2(C 3H 7O)2TiOC 2H 5CH 3O CO CCHTi(OC 3H 7)4 + 2CH 3COCH 2COOC 2H 5+ 2C 3H 7OH一次酯交换产物二异丙氧基双乙酰乙酸乙酯钛(简称一次钛) Dipropaxy titanium Bis(etylacetoacetate)投料量钛酸异丙酯 294g 乙酰乙酸乙酯 268g在具有滴液漏斗的1000ml 三口烧瓶中，加入294g 钛酸异丙酯, 在搅拌下，从滴液漏斗中将268g 乙酰乙酸乙酯滴加入三口瓶中, 约1h 滴加完毕，于60—700C 搅拌反应2h, ，然后升温至80—900C ，逐步压减下蒸除异丙醇，馏出物较少时，再升温至1200C, 真空度680mmHg下蒸除残余异丙醇，解除真空，降温冷至室温，即为一次酯交换产物二异丙氧基双乙酰乙酸乙酯钛(一次钛) Dipropaxy titanium Bis(etylacetoacetate) 。
装瓶备用。
2， 二次酯交换反应反应方程：+ 2C 3H 7OH(C 3H 7O)2TiOC 2H CH 3O CO CCHCH 2 OH CH 2 +CH 2 OHCH 2CH 2 O CH 2 OTiO CO CCHOC 2H 5CH 32二次酯交换产物1,3丙基二氧撑双乙酰乙酸乙酯钛 (1,3 propanedioxy titaniumbis(etylacetoacetate)(简称二次钛)投料及操作：一次酯交换产物 上一步合成的产汤1,3丙二醇 78.5将78.5份1,3丙二醇迅速加入到装有上次合成的一次酯交换产物之中，在环境温度下搅拌反应3h ，然后升温至61—680C ，真空蒸除反应生成的异丙醇，使酯化反应向利于生成钛螯合物的方向移动，缓慢提高真空蒸出残存的异丙醇，在馏出物较少时，加入80g 无水甲苯共沸蒸馏，并提高真空度，进一步脱尽异丙醇，最后釜中所得产物为淡黄色或桔红色粘稠液体，按本配方投料，可得产物388份。
即为二次酯交换产物1,3丙基二氧撑双乙酰乙酸乙酯钛 (1,3propanedioxy titanium bis(etylacetoacetate) ，装瓶备用。
在中国市场上，1,2丙二醇较易购得且价格便宜，所以二次酯交换多用1,2丙二醇，其投料量和操作工艺同上，所得产物为1,2丙基二氧撑双乙酰乙酸乙酯钛 (1,2 propanedioxy titaniumbis(etylacetoacetate) ：CH 3CHOTiO C OC 2H 5CHO C CH 321.3 钛螯合物催化剂的匹配钛螯合物催化剂本身是一很粘稠的流体，在配胶时为便于使其与基胶混合均匀，往往先用溶剂稀释，早期专利使用乙晴，后因乙腈剧毒而不再使用。
后有专利介绍，可以与交联剂增粘剂共同组成硫化体系，可以在行星混合器中很好分散。
另有研究者发现，使用单一按上法制备的二次钛作为催化剂配制的RTV-1,有的在生产过程中、有的制成了产品在贮存一段时间之后，会产生小颗粒状的东西，这些东西不影响胶的性能，只是硫化后外观不太光滑而已，但在生产过程中，若用泵输送时、这些小颗粒集中之后往往易堵塞管孔，这是基于二次钛在胶料中，与交联剂发生了如下的反应：CH 2CH 2 O CH 2 OTi O CO COC 2H 5CH 3**2+ CH 3 (SiOCH 3)3CHCH 2CH 2 O CH 2 OTi O CO COCH 3CH 3**2CH+ 2 CH 3 (SiOCH 3 )2OC 2H 5( Ⅲ )也就是说，二次钛，即二次酯交换产物1,3丙基二氧撑双乙酰乙酸乙酯钛经过在包装筒内与CH 3(SiOCH 3)3反应后，生产了( Ⅲ )，即1,3丙基二氧撑双乙酰乙酸甲酯钛，( Ⅲ )与二次钛相比，在系统中的溶解度要小，易与系统中的填料络合，这就是形成颗粒的原因。
有以下方法可以防止颗粒生成，特别是防止生成 ( Ⅲ )的上述反应的发生，如：加溶剂甲苯或乙腈，如前所述，因为毒性以及溶剂挥发、产生密封胶的收缩问题而弃之不用，还可以加入乙醇和正硅酸乙酯，但延迟了硫化和降低了贮存寿命，也不宜使用，再就是采用其他钛螯合催化剂，这是可取的，另外，在系统中，减少二次钛的用量、且添加一次钛组成混合钛催化剂，两相匹配可取得良好效果。
也就是将一次钛二异丙氧基双乙酰乙酸乙酯钛与二次钛1,2丙基二氧撑双乙酰乙酸乙酯钛匹配，第一种催化剂的用量是整个催化系统的35—65 mol %，最佳范围是40—60 mol %，另外，在实践中亦发现，单独使用钛催化剂均比不上匹配的效果好。
下面实例就是用单一钛催化剂与一次钛二次钛两相匹配的催化剂对RTV-1胶的性能的影响：将600g25o C粘度为30000mPa.s的107胶与45g N-20气相白炭黑，在2L行星混合器中搅拌15分钟，然后在1500C抽真空揽拌30分钟，冷却后加入35g CH3(SiOCH3)3交联剂、有机锡硫化促进剂和钛螯合物催化剂(Ⅰ)，( Ⅱ)，搅拌抽真空30分钟后出料装筒备用。
将上述胶料一部分挤出测表干、消粘时间，另外，在包装筒内密闭老化试验，结果见下表所列：表1 钛螯合催化剂匹配对RTV-1性能的影响★ 1号配方不加二月桂酸二丁基锡，2—7号配方各加3滴二月桂酸二丁基锡(每滴约0.0012g)。
★★加入量指`100份基胶中所加入的助剂份数。
比较上述结果可知，以(Ⅰ)和 ( Ⅱ)钛螯合催化剂匹配的配方6,7的结果能满足长期存放的使用要求，尤以配方7为佳。
1.4 钛螯合物催化剂对产品性能的影响合成以下A、B、C 、D结构的钛螯合物催化剂，按下表所列.胶料配方配制成脱醇型RTV-1 硅橡胶，不同钛催化剂对胶料挤出性能和硫化后性能的比较见下表所列：胶料配方：107胶(orSD-33) 粘度10,000mPa.s 100表面疏水处理气相白炭黑20甲基硅油15甲基三甲氧基硅烷 5.1钛螫合物催化剂0.93乙腈 1混合、脱水及配胶工艺及操作见前面章节所述。
2. 挤出速度：用1/8英寸半径的喷嘴在0.63kg/cm2的惰性气体压力下测定。
钛螯合物催化剂：CH2OCH2 CH2O TiO C OC2H5CHC C CH32(A)CH3CH2O CH2O TiO C OC2H5CHO C CH32(B)CH2OCH2 CH2O TiO C OCH3CHC C CH32(C)CH3CH2O CH2O TiO C OCH3CHO C CH32(D)增粘剂比之醋酸型和酮肟型RTV-1建筑密封胶，脱醇型对异种材料的粘接性要差一些，虽然使用了钛螯合物催化剂，其粘接性有了改善，但仍需进一步提高，通常，加入不同类型的增粘剂(视具体粘接的对象而变)，可以实现这一目标。
常用的增粘剂有：异氰酸酯类、胺类、脲类、酰胺类、酰亚胺类、杂氮硅三环化合物等，特别是那些硅烷偶联剂，如氨烃基、环氧烃基、氰烃基、丙烯酰氧基、异氰基的烷氧基硅烷应用得最多，以下介绍一些增粘剂的应用实例。
1，γ- 氨丙基三乙氧基硅烷（KH-550）在以(CH3O)2SiO0.5封端的聚二甲基硅氧烷为基础聚合物（20 000 mm2 / s、60份）、经表面处理后的碳酸钙为填料（平均粒径0.1um，表面径2.3%脱氢枞酸处理、50份）、甲基三甲氧基硅烷为交联剂（3份）、二丁基二甲氧基锡为催化剂（0.1份）的脱醇型RTV-1经典配方中，加入1份γ-氨丙基三乙氧基硅烷，制成与浮法玻璃、铝、氟树脂涂料涂饰的钢板、丙烯酸树脂电沉积钢板的H型粘接试件，按以下条件处理：保养：粘接试件200CX14天，300CX14天，浸水：保养后，粘接试件于500C热水中浸泡28天，加热：保养后，粘接试件于1000C 环境中放置28天。
进行扯断粘接破坏试验，考察其断裂面内聚破坏所占的比例，结果表明：在常温下，凡加入了γ-氨丙基三乙氧基硅烷增粘剂的胶料，对上述四种材料都具良好粘接性，粘接试片皆为内聚破坏。
2, γ-氯丙基烷氧基硅烷以γ-氯丙基烷氧基硅烷作增粘剂，不仅对各种基材粘接好，而且胶料有极佳的硫化和贮存稳定性，也无变色倾向。
常用的γ-氯丙基烷氧基硅烷作增粘剂有γ--氯丙基三乙氧基硅烷（KBM-703）、γ—氯丙基三甲氧基硅烷、γ--氯丙基甲基二乙氧基硅烷等，用量为胶料质量的0.1%--6%。
以(CH3)(CH3O)2SiO0.5封端的聚二甲基硅氧烷（50 000 mPa.s，55份）为基础聚合物、二甲基硅油（100 mPa .s，29份）为增塑剂、表面疏水处理气相白炭黑为填料（9.5 份）、甲基三甲氧基硅烷为交联剂（2.5份）、乙基丙二氧基钛二乙酰乙酸乙酯螯合物催化剂（1.0份）组成的脱醇型RTV-1，制成2mm厚的试片，在250C、相对湿度50%的条件下硫化14天，按DIN 53504 测其物理机械性能。
结果表明：以钛螯合物为催化剂、不加增粘剂的胶料对玻璃、瓷砖、有机玻璃有粘接性，但对铝、钢、铜和聚氯乙烯无粘接性，若在上述配方中加入γ-氯丙基三乙氧基硅烷（或是γ-氯丙基三甲氧基硅烷）为增粘剂（1.0份）的胶料，对上面所述材料都具良好粘接性，硫化胶拉伸强度1.6-1.8 MPa，伸长率482%-598%。
3, 杂氮硅三环化合物近年研究发现，这类杂氮硅三环化合物用作缩合型液体硅橡胶、加成型液体硅橡胶的增粘剂，可提高这些硅橡胶与塑料的粘接性，杂氮硅三环化合物通式为：具体有五种结构，其制备可参阅文献。
杂氮硅三环化合物添加量为胶料质量的0.1%--5%，如在(CH3O)2SiO0.5链节封端的聚二甲基硅氧烷为基础聚合物中，加入经六甲基二硅氮烷处理的气相白炭黑填料、甲基三甲氧基硅烷交联剂、钛酸酯类催化剂，分别加入上述五种杂氮硅三环化合物，按经典配方配制成脱醇型RTV-1密封胶，分别涂布在铝、不锈钢、玻璃、聚碳酸酯、聚对苯二甲酸丁二醇酯(PBT)、聚对苯二甲酸乙二醇酯(PET)、等基材，室温下硫化7天，一部分用于常态下测试，一部分浸入500C温水7天，测其粘接性，结果发现，不论在常态还是浸水后，加入上述杂氮硅三环化合物的胶料对所用的基材都县良好粘接性。
4，含双酚A骨架的烷氧基硅烷用含双酚A骨架的烷氧基硅烷增粘剂配制的脱醇型RTV-1密封胶与塑料的粘接性也非常好，常用的含双酚A骨架的烷氧基硅烷有以下几种：<1><2><3><4>这类增粘剂的用量为100份基胶中加入0.2—5份。
有机硅在石油化工中的应用
有机硅在石油化工中的应用有机硅是指含有硅-碳化合物结构的化合物。
由于其独特的物理和化学性质，有机硅在各个领域都有广泛的应用，尤其在石油化工行业中。
本文将探讨有机硅在石油化工中的应用情况。
一、有机硅在润滑油中的应用有机硅化合物在润滑油中能够增加润滑剂的抗氧化性能、粘附性和高温性能。
在发动机润滑油中添加有机硅衍生物，可以提高发动机的效率和性能，减少摩擦和磨损，并且减少能量损失和碳气化。
目前，有机硅在润滑油中的应用已经成为全球润滑油生产和开发的一个重要方向。
二、有机硅在油田开发中的应用近年来，油田开发中越来越多地使用有机硅化合物。
具有表面活性剂性质的有机硅化合物可以被用作油井渗透剂和油井水分散剂。
它们可以促进油田开发，并提高油井产量。
此外，有机硅化合物还可以在油井热采过程中用于降低高粘度油的黏度，提高采油效率。
三、有机硅在催化剂中的应用有机硅在石油化工中的另一重要应用是作为催化剂。
有机硅可以与铝化合物形成稳定的催化剂，用于裂化、重构和加氢反应。
这些反应是石油精炼和化学品生产中的核心过程，催化剂起到了关键作用。
使用有机硅催化剂可以提高反应效率、降低生产成本并减少环境污染。
四、有机硅在聚合物中的应用有机硅在聚合物中的应用也非常广泛。
有机硅化合物可以与其他化学物质结合形成分子链，从而形成具有独特性质的聚合物。
例如，有机硅可以与丙烯腈反应，得到有机硅改性聚丙烯腈，它具有出色的抗拉强度和耐磨损性。
有机硅改性聚氨酯是一种优异的粘合剂，在建筑和航空航天等领域得到了广泛应用。
总的来说，有机硅在石油化工中有着广泛的应用。
除了本文提到的几个领域，有机硅还可以作为粘合剂、乳化剂、解模剂等等。
尽管有机硅的应用范围广泛，但随着技术的发展，它与其他材料的结合和应用也变得越来越复杂。
未来，研究人员将继续探索有机硅的各种应用方式，并将这种优异表现的化学材料用于更广泛的用途。
有机硅 催化剂

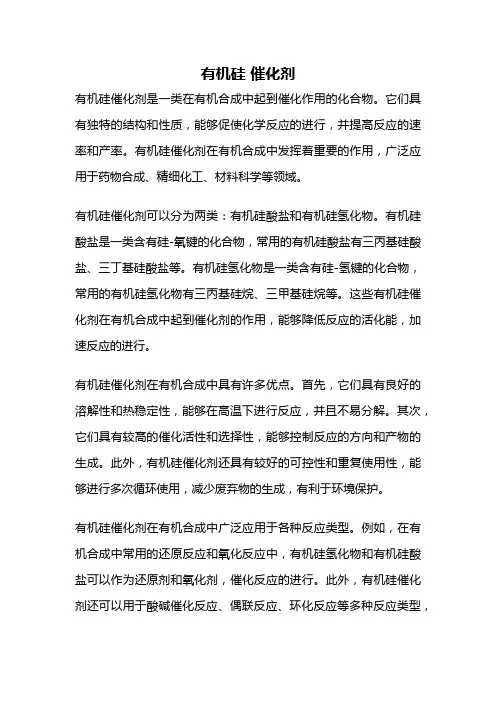

有机硅催化剂有机硅催化剂是一类在有机合成中起到催化作用的化合物。
它们具有独特的结构和性质，能够促使化学反应的进行，并提高反应的速率和产率。
有机硅催化剂在有机合成中发挥着重要的作用，广泛应用于药物合成、精细化工、材料科学等领域。
有机硅催化剂可以分为两类：有机硅酸盐和有机硅氢化物。
有机硅酸盐是一类含有硅-氧键的化合物，常用的有机硅酸盐有三丙基硅酸盐、三丁基硅酸盐等。
有机硅氢化物是一类含有硅-氢键的化合物，常用的有机硅氢化物有三丙基硅烷、三甲基硅烷等。
这些有机硅催化剂在有机合成中起到催化剂的作用，能够降低反应的活化能，加速反应的进行。
有机硅催化剂在有机合成中具有许多优点。
首先，它们具有良好的溶解性和热稳定性，能够在高温下进行反应，并且不易分解。
其次，它们具有较高的催化活性和选择性，能够控制反应的方向和产物的生成。
此外，有机硅催化剂还具有较好的可控性和重复使用性，能够进行多次循环使用，减少废弃物的生成，有利于环境保护。
有机硅催化剂在有机合成中广泛应用于各种反应类型。
例如，在有机合成中常用的还原反应和氧化反应中，有机硅氢化物和有机硅酸盐可以作为还原剂和氧化剂，催化反应的进行。
此外，有机硅催化剂还可以用于酸碱催化反应、偶联反应、环化反应等多种反应类型，如格氏反应、克诺夫反应、金属有机催化反应等。
有机硅催化剂的应用范围广泛，对于提高反应的效率和产率具有重要意义。
有机硅催化剂的设计和合成是有机合成领域的研究热点之一。
研究人员通过调节有机硅催化剂的结构和配体，可以改变其催化性能和选择性。
例如，通过引入不同的官能团和配体，可以调节有机硅催化剂的电子性质和立体化学性质，从而实现对不同反应类型的催化。
此外，研究人员还可以通过合成嵌段共聚物、功能化多孔材料等载体，将有机硅催化剂固定在载体上，提高其催化活性和稳定性。
有机硅催化剂在有机合成中具有重要的地位和作用。
它们能够加速反应的进行，提高反应的速率和产率，并且具有良好的选择性和可控性。
有机硅树脂制作流程
有机硅树脂制作流程1.配料：有机硅树脂的配料包括硅烷单体、交联剂、催化剂和添加剂。
硅烷单体是有机硅树脂的主要成分，可以是环状或直链结构。
交联剂用于增加硬度和机械性能，常使用二元或多元醇类化合物。
催化剂可加速树脂的固化反应，通常选择的是金属盐类催化剂。
添加剂可以改善树脂的流动性、抗老化性能等。
2.混炼：将配料按一定比例混合搅拌均匀。
混炼设备可以选择密炼机、高速搅拌机等。
在混炼过程中，催化剂会与硅烷单体发生反应，产生中间体，为后续的交联反应做准备。
3.成型：混炼后的物料可以通过多种方式进行成型，如压制、注射、浸渍等。
压制成型需要将树脂物料放入预先设计好的模具中，进行热压或冷压。
注射成型则需要将熔融的树脂物料注入预先制作好的模具中，并进行冷却固化。
浸渍则需要将物料浸入树脂溶液中，使树脂渗透到物料内部。
4.硬化：成型完成后，需要对树脂进行硬化。
硬化过程是有机硅树脂形成三维网络结构的关键步骤。
根据硅烷单体的不同，硬化方法可以选择加热硬化、自由基硬化、紫外光硬化等。
加热硬化是将成型后的树脂放入高温环境中，通过链断裂和空间交联反应进行硬化。
自由基硬化是通过引入自由基引发剂，利用自由基引发树脂的自由基聚合反应。
紫外光硬化是利用紫外光照射树脂，通过引发剂催化树脂的光敏反应进行硬化。
以上就是有机硅树脂的制作流程。
不同的有机硅树脂制作过程可能略有差异，但总的来说，通过配料、混炼、成型和硬化等步骤可以制备出不同种类的有机硅树脂。
随着技术的进步，有机硅树脂的制造工艺也在不断完善，制备出的有机硅树脂具有更好的性能和更广泛的应用前景。
有机硅生产技术
有机硅生产技术有机硅是一种含有硅碳键的合成高分子材料。
其独特的性质使其被广泛应用于化工、医药、电子、电力等领域。
本文将介绍有机硅的生产技术，包括原理、工艺流程、设备和产物等方面。
原理有机硅的生产原理是对有机硅单体进行聚合反应。
有机硅单体是指含有硅氧键或硅碳键的单体化合物，例如：聚硅氧烷、聚二甲基硅氧烷、聚甲基硅烷等。
这些单体可以通过化学反应稳定地聚合形成有机硅高聚物。
有机硅的生产过程需要用到催化剂，通常采用有自由基特征的氧化物或氯化物作为催化剂，如过氧化苯甲酰或氯化癸烷等。
工艺流程有机硅的生产工艺包括单体制备、聚合反应、干燥、筛分和包装几个步骤。
下面是一个基本的有机硅生产流程：1.单体制备：通过化学反应制备有机硅单体，得到单体溶液。
2.聚合反应：将单体溶液加入反应釜中，并加入催化剂启动聚合反应，经过一定时间的加热、搅拌、养晒等工艺操作，使单体聚合成有机硅高聚物。
3.干燥：将聚合后的有机硅高聚物放入烘箱中，进行干燥处理。
4.筛分：将干燥后的有机硅高聚物进行筛分，去除杂质和粉尘。
5.包装：将筛分后的有机硅高聚物装入包装袋中，完成整个生产流程。
设备有机硅生产过程中需要用到的设备如下：1.反应釜：用于储存反应物和催化剂，并启动聚合反应。
2.烘箱：用于对聚合后的有机硅高聚物进行干燥处理。
3.筛分机：用于去除杂质和粉尘。
4.包装机：用于将有机硅高聚物装入包装袋中。
以上几种设备都需要具备一定的耐腐蚀性和温度控制性能。
产物有机硅生产的主要产物是有机硅高聚物。
这些高聚物具有很强的黏合力、加工性、耐化学腐蚀和防水防潮性等特点。
它们可以被制成各种形状和规格的制品，如：硅橡胶、硅树脂、硅脂、硅藻土等。
除了有机硅高聚物外，有机硅生产的副产物还有一些含硅单体和一些未聚合的单体。
这些副产物有时也可以作为其他工业材料的原料，如：硅油、催化剂等。
有机硅是一种非常有价值的材料，其生产技术也是非常重要的。
通过本文的介绍，我们可以了解到有机硅的生产原理、工艺流程和设备，并了解了有机硅高聚物的一些基本特征及其应用。
有机硅助剂介绍
2.2颜料
不粘涂料多以黑色为主，用得最多的黑色颜料是高
色素炭黑、德固赛的U黑以及日本三菱的MA-100、卡博特M-1300等，
当然，国产高色素炭黑也可以选用，但黑度可能会差一点。平底锅的
外涂也有各种颜色，如红色、黄色、蓝色等，其所用颜料和普通工业
漆差别不大。
2.3填料
不粘涂料所用填料多以滑石粉为主。滑石粉具有很
4-1 黄 ±2
80℃ 烃 度、附着力强 气灶
105 色 60 ＞200 ＜2 5-8 酯 耐高温、高光 不粘锅内涂、外
4-2 透 ±2
类 泽、高硬度(3H) 涂及家电用涂装
明
105 粘 60 ＞150 ＜2 5-8 酯 耐高温、高光 不粘锅内涂、外
4-3 稠 ±2
类 泽、高硬度(3H) 涂及家电用涂装
有机硅树脂最重要的应用 ——在不粘系列涂料中的应用
不粘性涂料是一种涂层表面不易被其它黏性物质 所黏附或黏着后易被除去的特种涂料。这种涂料 由于其所形成的表面能极低、摩擦系数小、易滑 动等特点，所以具有不粘性。按涂料的介质与状 态不同，不粘涂料可分为水性、溶剂型和粉末等。 水性不粘涂料主要为氟树脂涂料（特氟龙为主）， 溶剂型不粘涂料以有机硅树脂为主，粉末不粘涂 料现阶段应用还不广泛。下文主要讨论合成有机 硅树脂应用于溶剂型不粘涂料。
硅树脂的地位
有机硅树脂是4大有机硅材料之一(有 机硅主要分为硅油、硅橡胶、硅树脂 和硅烷偶联剂四大类 )，具有一般有机 树脂难以达到的耐高温、耐候及耐化 学品性。近年来，有关硅树脂的研究 工作进展相当快，一些成果已在工业 上得到应用。
硅树脂的成分结构
硅树脂的固化通常是通过硅醇缩合形 成硅氧链节来实现的。当缩合反应在 进行时，由于硅醇浓度逐渐减少，增 加了空间位阻，流动性差，致使反应 速率下降。因此,要使树脂完全固化,须 经过加热和加入催化剂来加速反应进 行。许多物质可起硅醇缩合反应的催 化作用，它们包括酸和碱，铅、钴、 锡、铁和其它金属的可溶性有机盐类， 有机化合物如二丁基二月桂酸锡或N， N，N'，N'一四甲基胍盐等。
有机硅单体合成过程的影响因素
有机硅单体合成过程的影响因素
有机硅单体合成是有机硅材料合成的关键步骤，影响有机硅材料性能的主要因素就是有机硅单体合成过程。
有机硅单体合成过程的影响因素主要有：原料、温度、时间、催化剂、气体流量等。
原料是有机硅单体合成过程的重要因素，不同原料的比例和性质会影响有机硅单体合成过程的效果，如果不选择合适的原料，可能会导致有机硅单体合成反应不完全，从而影响有机硅材料的性能。
温度也是影响有机硅单体合成过程的重要因素，温度过高或过低都会影响反应的速率，从而影响有机硅单体的合成效果。
时间也是有机硅单体合成过程的重要因素，反应时间过长会使反应结束，而反应时间过短则可能会导致反应不完全，从而影响有机硅材料的性能。
催化剂也是有机硅单体合成过程的重要因素，不同的催化剂会影响反应速率，从而影响有机硅单体的合成效果。
气体流量也是有机硅单体合成过程的重要因素，气体流量过大或过小都会影响反应的速率，从而影响有机硅单体的合成效果。
原料、温度、时间、催化剂、气体流量等都是影响有机硅单体合成过程的重要因素，要想获得高质量的有机硅材料，就必须对这些因素进行有效控制。
有机硅灌封胶催化剂
有机硅灌封胶催化剂有机硅灌封胶催化剂是一种重要的化学物质，广泛应用于电子、电器、汽车、建筑等行业。
它具有固化速度快、粘接强度高、防水、防尘、防震等特点，被广泛用于各种密封、粘接和涂覆工艺中。
有机硅灌封胶催化剂是一种能够促进有机硅灌封胶固化反应的物质。
有机硅灌封胶通常是由有机硅树脂、交联剂和催化剂三部分组成。
催化剂在其中起到了至关重要的作用，它可以加速有机硅树脂和交联剂之间的反应，从而使胶体迅速固化。
有机硅灌封胶催化剂的种类很多，常见的有铂类催化剂、锡类催化剂、氧化物催化剂等。
铂类催化剂具有催化效果好、固化速度快的特点，广泛应用于高要求的领域，如电子、汽车等。
锡类催化剂则具有价格低廉、催化效果稳定的特点，适用于一般要求的领域。
氧化物催化剂主要用于室温固化的有机硅灌封胶，具有固化速度较慢、耐高温的特点。
有机硅灌封胶催化剂的选择要根据具体的应用需求来确定。
在选择催化剂时，需要考虑固化速度、胶体的粘接强度、耐高温性能等因素。
同时，不同的催化剂对环境的要求也不同，有些催化剂对环境的要求较高，需要在特定条件下使用。
有机硅灌封胶催化剂的使用方法也很简单。
通常情况下，将有机硅树脂和交联剂按一定比例混合，然后加入适量的催化剂，搅拌均匀即可。
在使用过程中，需要注意催化剂的用量，过少会导致固化速度变慢，过多则会影响固化的效果。
有机硅灌封胶催化剂在实际应用中发挥了重要的作用。
它不仅可以提高有机硅灌封胶的固化速度和粘接强度，还可以增加胶体的耐高温性能和耐候性能。
在电子行业中，有机硅灌封胶催化剂广泛应用于电子元件的密封和保护，可以提高元件的可靠性和稳定性。
在汽车行业中，有机硅灌封胶催化剂广泛应用于汽车灯具的密封和保护，可以提高灯具的防水和防尘性能。
有机硅灌封胶催化剂是一种重要的化学物质，具有广泛的应用前景。
它能够促进有机硅灌封胶的固化反应，提高胶体的固化速度和粘接强度，增加胶体的耐高温性能和耐候性能。
在实际应用中，催化剂的选择和使用方法需要根据具体的应用需求来确定。
有机硅树脂配方
有机硅树脂配方
有机硅树脂配方可以根据具体用途和要求而有所不同，以下是一种常见的有机硅树脂配方：
1. 有机硅单体：如甲基硅烷（也可选择其他硅烷单体），用作硅树脂的主体。
2. 交联剂：如二甲基二氧化硅（也可选择其他交联剂），用以增强硅树脂的耐热性和机械性能。
3. 催化剂：如有机锡化合物或无机酸，用于催化硅树脂的交联反应。
4. 稀释剂：如甲苯、二甲苯等溶剂，用于调节硅树脂的粘度和流动性。
5. 助剂：如表面活性剂、防黏剂等，用于调节硅树脂的性能和加工性能。
根据具体用途和要求的不同，还可以添加一些其他成分，如填料（如纤维素、玻璃纤维等）、颜料（用于调节树脂的颜色）等。
需要根据具体的应用要求和使用经验进行优化调整。
有机硅助剂介绍
硅树脂最终加工制品的性能取决于 所含有机基团的数量（即R与Si的比 值）。一般有实用价值的硅树脂,其分 子组成中R与Si的比值在1．2～1．6 之间。一般规律是，R：Si的值愈小, 所得到的硅树脂就愈能在较低温度下 固化；R：Si的值愈大，所得到的硅树 脂要使它固化就需要在200材250℃的 高温下长时间烘烤，所得的漆膜硬度 差，但热弹性要比前者好得多。
硅树脂的地位
有机硅树脂是4大有机硅材料之一(有 机硅主要分为硅油、硅橡胶、硅树脂 和硅烷偶联剂四大类 )，具有一般有机 树脂难以达到的耐高温、耐候及耐化 学品性。近年来，有关硅树脂的研究 工作进展相当快，一些成果已在工业 上得到应用。
硅树脂的成分结构
硅树脂的固化通常是通过硅醇缩合形 成硅氧链节来实现的。当缩合反应在 进行时，由于硅醇浓度逐渐减少，增 加了空间位阻，流动性差，致使反应 速率下降。因此,要使树脂完全固化,须 经过加热和加入催化剂来加速反应进 行。许多物质可起硅醇缩合反应的催 化作用，它们包括酸和碱，铅、钴、 锡、铁和其它金属的可溶性有机盐类， 有机化合物如二丁基二月桂酸锡或N， N，N'，N'一四甲基胍盐等。
溶剂
建议使用醋酸丁酯、PMA，可辅以二甲苯、甲苯、 CAC、丁醇等。 助剂 助剂包括分散剂、流平剂、消泡剂、防沉剂等。 考虑到对颜填料的润湿分散作用和耐高温性，推 荐选择带有活性官能团的高分子聚羧酸盐类分散 剂，同时具有润湿和分散的功能，帮助提高颜填 料分散稳定性，防止颜料返粗，改善涂料的贮存 稳定性，如BYK161或163。考虑到相容性和耐高 温性，采用有机硅类流平剂，如BYK310或333。 相同的原则，选择改性硅酮类消泡剂，如 BYK071。防沉剂可选膨润土或气相二氧化硅， 用量根据实际情况灵活掌握。
有机硅密封胶的制备方法
有机硅密封胶的制备方法有机硅密封胶是一种常用的工业材料，广泛应用于建筑、汽车、电子等领域。
它具有优异的密封性能、耐高低温性能、耐化学腐蚀性能以及优异的耐老化性能，因此备受青睐。
本文将介绍有机硅密封胶的制备方法。
有机硅密封胶的制备需要准备以下原料：有机硅单体、交联剂、稀释剂以及助剂等。
有机硅单体是有机硅密封胶的主要成分，常用的有机硅单体有聚二甲基硅氧烷、聚甲基硅氧烷等。
交联剂用于增强有机硅密封胶的强度和硬度，常用的交联剂有聚硫醚、聚氨酯等。
稀释剂用于调节有机硅密封胶的粘度，常用的稀释剂有醋酸乙酯、甲苯等。
助剂用于改善有机硅密封胶的加工性能，常用的助剂有抗氧化剂、催化剂等。
制备有机硅密封胶的步骤如下：1. 测量：按照配方比例准确称量所需的有机硅单体、交联剂、稀释剂和助剂等原料。
2. 混合：将有机硅单体、交联剂、稀释剂和助剂等原料加入反应容器中，通过搅拌或搅拌加热的方式混合均匀。
确保各组分充分混合，无明显颗粒或分离现象。
3. 除泡：将混合好的材料放置在真空容器中进行除泡处理，以去除其中的气泡和杂质。
除泡过程一般需要在真空条件下进行，时间和真空度根据具体材料的要求而定。
4. 固化：将除泡后的材料倒入模具中，放置在恒温箱中进行固化。
固化的温度和时间根据具体材料的要求而定。
5. 成型：固化后的有机硅密封胶可根据需要进行切割、研磨或成型等加工步骤，以获得所需的产品。
制备好的有机硅密封胶需要经过质量检验，确保其满足相应的技术要求。
质量检验包括外观检查、物理性能测试、化学性能测试等。
只有通过质量检验并符合要求的有机硅密封胶才能投入使用。
有机硅密封胶的制备方法包括原料准备、混合、除泡、固化和成型等步骤。
制备过程需要严格按照配方比例和工艺要求进行操作，以确保最终产品的质量和性能。
有机硅密封胶的制备方法较为简单，但要求操作细致，严格控制各环节的工艺参数，以确保产品质量的稳定性和可靠性。
