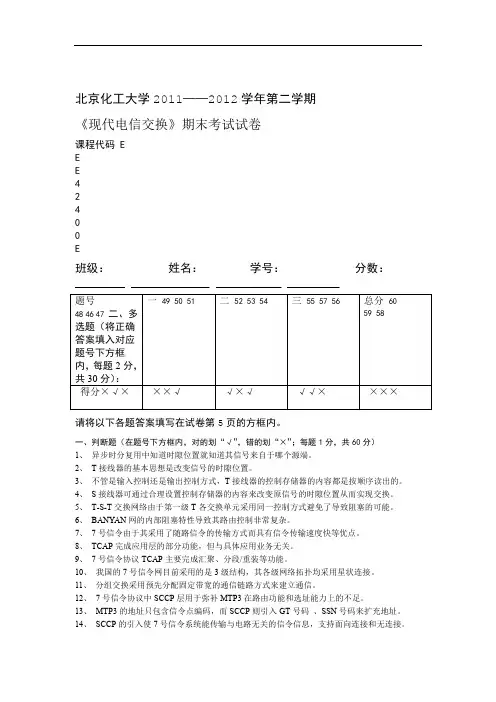

现代电信交换期末考试试卷

北京化工大学2011——2012学年第二学期《现代电信交换》期末考试试卷课程代码 EEE424E班级：姓名：学号：分数：题号一二三总分请将以下各题答案填写在试卷第5页的方框内。

一、判断题（在题号下方框内，对的划“√”，错的划“×”；每题1分，共60分）1、异步时分复用中知道时隙位置就知道其信号来自于哪个源端。

2、T接线器的基本思想是改变信号的时隙位置。

3、不管是输入控制还是输出控制方式，T接线器的控制存储器的内容都是按顺序读出的。

4、S接线器可通过合理设置控制存储器的内容来改变原信号的时隙位置从而实现交换。

5、T-S-T交换网络由于第一级T各交换单元采用同一控制方式避免了导致阻塞的可能。

6、BANYAN网的内部阻塞特性导致其路由控制非常复杂。

7、7号信令由于其采用了随路信令的传输方式而具有信令传输速度快等优点。

8、TCAP完成应用层的部分功能，但与具体应用业务无关。

9、7号信令协议TCAP主要完成汇聚、分段/重装等功能。

10、我国的7号信令网目前采用的是3级结构，其各级网络拓扑均采用星状连接。

11、分组交换采用预先分配固定带宽的通信链路方式来建立通信。

12、7号信令协议中SCCP层用于弥补MTP3在路由功能和选址能力上的不足。

13、MTP3的地址只包含信令点编码，而SCCP则引入GT号码、SSN号码来扩充地址。

14、SCCP的引入使7号信令系统能传输与电路无关的信令信息，支持面向连接和无连接。

15、电路交换因为对呼叫请求采用呼损处理方式，所以对已接受的通信具有QoS保证。

16、用户摘挂机识别是通过检测用户话机发出的双音多频信号来实现。

17、电路交换对用户通信信息采用透明方式传送，不进行差错控制。

18、数字程控交换系统几乎都采用多处理机，各处理机通过分散控制协作完成控制任务。

19、分组交换的基本思想是通过存储转发来实现通信数据的实时传输。

20、数据报方式对网络故障的适应能力强，因而接收端不需要对分组进行重新排序。

现代交换原理与通信网技术部分课后习题答案

文档说明：本文档只有现代交换与通信技术课后习题的部分答案，所以仅供参考，并且只有前七章的哦，可用于考试复习。

第一章1.在通信网中为什么要引入交换功能?为实现多个终端之间的通信,引入交换节点.各个用户终端不在是两两互连 , 而是分别精油一条通信线路连接到交换节点上,在通信网中,交换就是通信的源和目的终端之间建立通信信道,实现通信信息传送的过程引入交换节点后, 用户终端只需要一对线与交换机相连,接生线路投资,组网灵活.2.构成通信网的三要素是:交换设备. 传输设备 , 用户终端.3.目前通信网中存在的交换方式有哪几种?分别属于哪种传送模式?电路交换.多速率电路交换.快速电路交换. 分组交换.帧交换. 帧中继.ATM交换.IP交换.光交换.软交换.电路交换. 多速率电路交换 .快速电路交换. 属于电路传送模式, 分组交换 .帧交换. 帧中继/属于分组传送模式 ATM交换属于异步传送模式4.电路传送模式.分组传送模式,和异步传送模式的特点是什么?(1)信息传送的最小单元是时隙(2)面向连接的工作方式(3)同步时分复用(4)信息传送无差错控制(5)信息具有透明性(6)基于呼叫损失的流量控制分组特点: (1)面向连接的工作方式的特点(2)无连接的工作方式特点(3)统计时分复用(4)信息传送有差错控制(5)信息传送不具有透明性(6)基于呼叫延迟的流量控制异步传送特点: (1)固定长度单元的信元和简化的信头(2)采用了异步时分复用方式(3)采用了面向连接的工作方式5.电路交换. 分组交换的虚电路方式以及ATM交换都采用面向连接的工作方式,它们有何异同?相同点:都具有连接建立数据传送和链路拆除三个阶段. 不同; 电路交换的面向连接的工作方式是一条物理连接通路.而虚电路方式以及ATM交换方式都属于逻辑连接.6.同步时分复用和异步时分复用的特点是什么?同步时分复用的基本原理是把时间划分为等长的基本单位,一般称为帧,没帧再划分为更小单位叫时隙.对每一条同步时分复用的告诉数字信道,采用这种时间分割的方法.依据数字信号在每一帧的时间位置来确定它是第几路子信道.这些子信道又可以称为位置化信道.通过时间位置来识别每路信道异步时分复用是采用动态分配带宽的,各路通信按需使用. 异步时分复用将时间划分为等长的时间片,用于传送固定长度的信元.异步时分是依据信头标志来区别哪路通信信元，而不是靠时间位置来识别。

现代交换技术期末复习资料

现代交换技术期末复习资料第一章1 通信网的组成终端设备传输设备交换设备2 引入交换的原因（1）互联线对数随终端数的平方增加（2）终端距离较远时，需要大量的长途线路（3）为了保证每个终端与其他终端相连，每个终端都需要有（N-1）个线路接口（4）当增加N+1端口时，必须增设N对线路因此全互联方式很不经济，且操作复杂，当N较大时，互联方式无法实用化3 全互联方式的缺点连线数:N(N-1)/2接口数：N(N-1)长途线路费用高终端异构时情况将更加复杂4 全互联线对的计算方法N(N-1)/25 通信3要素终端传输交换6 交换节点和汇接节点（教材2）7 交换节点的接续类型（1）本局接续：本交换机内部用户线之间接续（2）出局接续：用户线与出中继线之间的接续（3）入局接续：入中继线与用户线之间的接续（4）转接接续：入中继线与出中继线之间的接续8 交换节点的基本功能（1）接收和分析从用户线或中继线来的呼叫信号（2）接收和分析从用户线或中继线来的地址信号（3）按目的地址进行选路和中继线上转发信号（4）能控制连接的建立（5）能按照所收到的释放信号拆除连接9 交换技术的分类（1）按传输信号方式：模拟交换与数字交换（2）接续控制方式：布控交换与程控交换（3）传输信道占用方式：电路交换与分组交换（4）传输带宽分配方式：窄带交换与宽带交换（5）按交换器所承载的业务分类：话音交换、数据交换、图像交换及多媒体信息交换等（6）按交换器所应用的场合分类：电信网络------电信交换、计算机网络------IP交换（7）按交换对信息的处理方式分类：电路交换、报文交换、分组交换、帧中继、ATM交换、IP交换、光交换、软交换10（1）模拟信号/数字信号（1）连续消息：消息的状态随时间是连续变化的, 如强弱连续变化的语音等。

（模拟消息）（2）离散消息：消息的状态是可数的或离散的, 如符号、文字和数据等。

（数字消息）（3）模拟信号：对应于模拟消息的电信号形式。

《现代交换原理》期末考试试题和答案

《现代交换原理》期末考试试题（B 卷）一、填空共 20 分，每空 1 分1. 设 S接线器有 4 条输入复用线和 4 条输出复用线，复用线的复用度为 512。

则该 S接线器的控制存贮器有 4 组，每组控制存储器的存储单元数有 512 个。

2． T接线器采用输出控制方式时，如果要将 T 接线器的输入复用线时隙 25 的内容 A 交换到输出复用线的时隙 45，则 A 应写入话音存储器的 25号单元，控制存储器的 45 号单元的内容是25 。

控制存储器的内容在呼叫建立时由计算机控制写入。

3．7号信令系统硬件包括信令数据链路接口、交换网络、信令终端电路和完成 7号信令系统第 3、4 级及高层功能的软件所在的宿主处理机。

4．电话机发出的DTMF 可以通过程控交换机的数字交换网络，从而实现某些业务所要求的二次拨号。

5. 我国目前的两级长途网由 DC1 和 DC2两级组成。

6．程控交换机的运行软件是指存放在交换机处理机系统中，对交换机的各种业务进行处理的程序和数据的集合。

7．基于容量分担的分散控制方式的交换机主要由交换模块通信模块、和管理模块三部分组成。

8．在程控交换机中主要的中断类型有故障中断、时钟中断、 I/0 中断三种。

9．按照程控软件中数据存在的时间特性，可分成___暂时性数据_________和半固定性数据，后者又包括___局数据_____和_用户数据________两大类。

10．通过多个 T 单元的复接，可以扩展 T 接线器的容量。

利用 16 个 256×256 的T接线器可以得到一个 1024×1024 的 T接线器。

二．单项选择题在每小题的四个备选答案中，选出一个正确的答案，并将其号码填在题后的括号内。

10 分，每小题 1 分1. 局间中继采用 PCM传输时，采用数字型线路信令。

每个话路的线路信令每秒传送（ D ）次。

A 8000 B 4000 C 125 D 5002. 我国的国内 7号信令网，信令点的编码计划是（ D ）位二进制数。

现代交换原理与通信网技术复习提纲.doc

2010-2011-2现代交换技术复习提纲一、第一章:绪论1.通信网的组成元素，，，。

用户终端传输线路交换设备中继常用网络拓扑全互联网路结构：可靠，结构复杂，利用率低星型组网络结构：复杂度降低，不可靠，存在覆盖地域限制多结交环结构：可覆盖更大地域，提高通信可靠性，网络资源共享提高经济性本地网概念传统PSTN交换方式转接是网络，端到端经过交换机多次转接电路交换方式通信过程分为：建立连接、用户信息传送、拆除并释放呼叫控制依靠信令系统，永久性连接有网络管理系统配置2.电路交换的发展历程，分组交换ARPANET。

1876电话发明，人工交换机，内部网络为塞绳1892步进制自动交换机，内部网络为电磁继电器接点，由上升旋转性选择器控制 1940纵横制交换机，内部网络机电纵横接线器，由布线逻辑共同控制20世纪80年代，程控交换机又程序共同控制1969第一个，只有四个节点,56Kbit/s1972E-mail，节点大大增加1982采用TCP/IP协议集1990被WWW代替3.交换机组成及各部分功能：交换网络：执行传送面功能。

提供任意输入输出间的可控连接（开关状态：交叉连接Cross，平行连接Bar控制器：执行控制面功能。

控制交换网络各开关的状态接口：交换机对外服务窗口，实现多种适配功能。

4.衡量交换机主要性能指标，各指标的含义。

交换容量：交换机所能提供最大吞吐量阻塞率：内部资源全部被占用的概率时延：信令处理时延，分组转发时延差错率：接口类型：接口速率：可靠性：二、第二章：交换理论基础1、概率论和随机过程二项分布： P(X=k)= C n k p k (1-p)n-k涉及交换系统的各种服务设备，如交换单元的输入、输出链路、中继线、控制处理器等的占用情况。

泊松分布：P(X=k)=λk e -λ/k! E(x)=λ，ϭ2=λ一段时间内电话局收到的呼叫次数。

（电话呼叫流：平稳性，普通性，独立增强性）指数分布：F(t)=P(X ≤t) = 1-e -λt t >0相邻呼叫的间隔时间和一次呼叫的占用时长。

《现代电信交换》考试真题

北京化工大学2008——2009学年第二学期《现代电信交换》期末考试试卷班级：姓名：学号：分数：一、判断题（在题号下方框内，对的划“√”，错的划“×”；每题1分，共20分）1、PCM30/32第16时隙用来传送帧同步信息和信令。

2、按照OSI7层模型，HDLC属于网络层的协议。

3、电路交换一般采用同步时分复用，分组交换则采用异步时分复用。

4、在7号信令协议中，MTP3层提供了完整的网络层的所有功能。

6、在拓扑结构上，7号信令网通常采用分级结构。

8、根据信令的作用区域可将所有的信令分为用户信令和局间信令。

11、洪泛法是分组数据在传输中丢失可能性最小的路由选择方法。

13、帧中继和X.25协议均采用的是可变长的数据帧格式。

14、帧中继处理拥塞的的方式是丢弃业务以避免潜在拥塞问题。

15、7号信令采用了固定长的信号单元格式。

16、ATM对48字节的信息域没有任何的检错纠错保证措施。

17、影响ATM信元延时指标的主要因素是A TM的交换延时。

18、BANY AN网的主要特点有：唯一路径、自选路由及无内部阻塞。

20、分组交换的基本特点是通信前不需要预先建立连接。

二、一句话问答题（每题2分，共40分）1、ATM的三个基本特点是什么？2、呼叫处理程序中，状态迁移必须经过哪些步骤？5、ATM中AAL1的SAR头包括哪些字段？6、根据信令的功能，信令分为哪三种类型？7、信令传输有哪几种方式？8、7号信令网由哪几部分构成？9、7号信令消息单元基本格式有哪三种？10、ATM空闲信元有什么作用？13、处理机分散控制方式包括哪两种分担方式？17、在ATM交换协议参考模型中，控制面主要处理哪些功能？18、ATM物理层的TC子层主要完成哪些功能？19、分组交换通信系统由哪几部分组成？20、UNI接口ATM信元的信头都包括那些字段？三、画图及问答题（每题6分，共30分）1、画出7号信令系统协议的分层结构图2、画一个简单的写入控制T接线器示意图，要求完成第1时隙和第18时隙的交换。

现代交换原理期末考试重点

现代交换原理期末考试重点1.信网基本组成设备：终端设备、传输设备、交换设备2.电话机的组成部分：通话设备、信令设备、转换设备3.拨号脉冲电话各工作状态：挂机状态、振铃状态、摘机状态、拨号状态4.交换机基本组成部分：用户电路、中继器、交换网络、信令设备、操纵系统5.呼叫处理基本过程：用户呼出时期、数字接收及分析时期、通话建立时期、通话时期、呼叫释放时期6.交换机分类：人工电话交换机、机电制交换机（步进制、纵横制）、程控交换机、软交换机、IP电话7.交换方式：（1）电路交换：实际物理链路，别能纠正错误，预先建立，有建立时延，电路利用率低；（2）分组交换：将信息化为分组，每个分组3~10字节的分组头，包含地址和操纵信息，也许产生附加时延和数据丢失：a。

虚电路：逻辑连接，同一报文的别同分组沿同一路径到达，可并且建立多个虚电路，可分为呼叫建立、数据传输、释放呼叫三个时期；b。

数据报：独立传送每个分组，同一报文能够沿别同路径，别需要有呼叫建立和释放时期，分组也许失去顺序。

8.编号方式：（1）本地局号+局内用户号；挪移网接入码+挪移网用户号码（2）国内长途：0+长途区号+对方电话号码；同上长途号首位为1，两位；为2，两位；为3，第二位奇，三位；偶，三四。

9.挪移用户的ISDN号码：国家码+挪移网号NDC+误不号+用户号SN10.信令分类：（1）按传送区域：用户线信令、居间信令；（2）安信令信道和话音信道的关系：随路信令、公共信道信令；（3）按功能：线路信令（监视信令）、记发器信令（挑选信令）；（4）按传送方向：前向信令、后向信令11.用户话机发出的信令：（1）监视信令：反应用户电话机的摘挂机；（2）挑选信令：用户话机向交换机送出的被叫号码12.NO.7信令功能：传送电话网的局间信号；传送电路交换数据网的局间信号；传送综合业务数字网的局间信号；在各种运行、治理和维护中心传递有关信息；在业务交换点和业务操纵点之间传送各种操纵信息；传送挪移通信网中与用户挪移相关的各种信息13.NO.7信令四层结构：MTP层：信令数据链路功能级、信令链路功能级、信令网功能级；UP层（处理信令消息）14.NO.7信令共有三种信令单元：消息信令单元（MSU）、链路状态单元(LSSU)、填充信令单元(FISU)15.信令单元各字段：标志码（F）、前向序号（FSN）、后向序号（BSN）、前向表示语比特（FIB）、后向表示语比特（BIB）、状态字段（SF）、长度表示语（LI）、校验码（CK）、业务信息八位码组（SIO）、信令信息字段（SIF）16.信令网的基本组成部分：信令点、信令转接点、信令链路17.我国NO.7信令网结构：高级信令转折点（HSTP）、低级信令转折点（LSTP）、信令点（SP）18.事务处理能力（TC）基本结构：（1）成分子层：处理成分和作为任选的对话部分信息单元；（2）事务处理子层：处理TC-用户之间包含成分及任选的对话信息部分的消息交换。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第一章交换概论
1、电信交换系统的基本结构:信息传送子系统和控制子系统。

·信息传送子系统:（1)交换网络：完成任意入线和出线之间的互连与交换。

(2)接口:完成信号的适配和交换。

·控制子系统:使用信令与用户和其他交换系统(交换节点)进行“协调和沟通”,已完成对交换的控制。

2、支撑网（现代通信网必不可少的必要组成部分）的组成:应用层、业务层、传送层。

（1）应用层:各种信息的应用,它涉及到各种业务。

（2）业务层:支持各种业务应用的业务网。

（3）传送层：支持业务层的各种接入和传送手段的基础设施。

3、通信网的基本组网结构主要有:星型网、环形网、网状网、树型网、总线型网和复合型网等。

习题一
1-2构成通信网的三个必不可少的要素是什么?
答:交换设备、传输设备和终端设备是构成通信网的三个必不可少的要素。

１-4电路传送模式、分组交换模式和异步传送模式的特点是什么?
答：电路传送模式:（１)信息传送的最小单位是时隙
（2）面向连接的工作方式（物理连接）
（３)同步时分复用（固定分配带宽）
(4)信息传送无差错控制
(５)信息具有透明性
(6）基于呼叫损失制的流量控制
分组交换模式：（１）信息传送的最小单位是分组
（2）面向连接（物理连接）和无连接两种工作方式
（3）统计时分复用(动态分配带宽）
（4）信息传送有差错控制
(5）信息具不具有透明性
(6)基于呼叫延迟制的流量控制
异步传送模式:（1）固定长度的信元和简化的信头
(２)采用了异步时分复用方式
（3）采用了面向连接的工作方式
1-4电路交换、分组交换的虚电路方式以及ATＭ交换都用面向连接的工作方式,它们有何异同?
答:相同:(1)都有连接建立、信息传递、连接拆除三个阶段。

（2）发送信息顺序与接受信息顺序一致。

（3）信息传送的时延比无连接工作方式的时延小。

(4)对故障敏感。

不同:电路交换建立的物理连接;分组交换的虚电路方式建立的是逻辑连接；ATM交换建立的是逻辑连接(虚连接),分为虚通道连接和虚信道连接。

1-６同步时分复用和异步时分复用的特点是什么?
答:同步时分复用特点是固定分配带宽;异步时分复用特点是动态分配带宽。

1-10电信交换系统的基本结构是怎样的,各组成部分分别完成哪些功能,它所涉及的基本技术有哪些？
答：
交换网络完成的最基本功能就是交换，实现任意入线和出线的互连。

接口的功能只要是将进入系统的信号转变为交换系统内部所适应的信号，或者是相反的过程。

控制子系统完成的功能是使用信令与用户和其他交换系统(交换节点）进行“协调和沟通”,已完成对交换的控制。

交换系统的基本技术有:接口技术、互联技术、信令技术、控制技术。

第二章交换网络
1、3级CLOS交换网络严格无阻塞的条件为:m≥n－1
3级可重排无阻塞条件：ｍ≥ｎ
2、什么是交换网络的内部阻塞?
答:内部链路不通，电话被阻塞掉了。

3、TSＴ交换网络(书Ｐ３6-5１)
习题二：
２-１５重点掌握
第三章数字程控电话交换与电话通信网
1、数字程控交换机的基本结构及其功能?
答：数字程控交换机是由控制子系统和话路子系统构成。

(１)控制子系统是交换机的“指挥系统”，交换机的所有动作都是在控制系统的控制下完成的。

（２）话路子系统
2、数字程控交换机的接口设备有哪些?
答:用户侧接口:V类接口和Z类接口。

网络侧接口：A类、B类和Ｃ类接口。

网管接口：Q3接口。

3、模拟用户电路的七个功能:BＯRSCＨT
（1）B(Bａtteｒｙｆｅｅding)馈电
(2)Ｏ（ｏvｅｒvｏltａgｅproｔectioｎ)过压保护
(３）R(ringing conｔrol）振铃控制
（４）S(ｓupｅrｖisioｎ)监视
（5）Ｃ（COＤEＣ& fｉltｅｒｓ)编译码和滤波
（6）H（ｈｙbirｄｃｉrcuiｔ）混合电路
(７)T(ｔｅst)测试
４、为什么要过压保护？分为几级?
答：由于用户线是外线，所有可能会遭到雷电或高压电等的袭击,交换机内是严禁高压进入的，这回损坏交换机内部设备。

为了防止外来高压的袭击，所以要采用过压保护。

交换机一般采用两级保护措施：第一级保护是在总配线上安装避雷设施和保安器
(气体放电管）。

第二级保护就是用户电路的过压保护。

5、什么是中继电路？基本功能是什么？
答：中继电路是交换机和中继线的接口设备,也叫做中继器。

交换机的中继电路有数字中继电路和模拟中继电路。

模拟中继电路是交换机与模拟中继线的接口，用于连接模拟交换局,模拟中继电路的功能与用户电路的功能基本相似(BORSCＨＴ）。

数字中继电路是连接局间数字中继线的接口设备，用于数字交换局或远端用户模块相连。

数字中继电路的基本功能主要有6个:
（1）码型变换
（2）帧同步
(3)复帧同步
（４)时钟提取
(５)提取和插入信号
(６）帧定位(在定时)
6、复用器主要完成两个功能:
(1）信号的串并变换。

（2)将多路低速信号进行时分复用，形成高速的时分复用信号。

分路器完成的功能:（解复用)
(1）信号的并串变换。

（2）将高速的时分复用信号进行分路,形成多路低速信号。

7、画串并、复用各点波形图(书P84）
8、呼叫处理能力是指在满足服务质量的前提下，处理机处理呼叫的能力。

通常用最大忙时试呼次数(BＨCＡ：maximuｍnuｍber of ｂusy hｏｕr calｌａttｅmpts）来表示程控交换机的呼叫处理能力，即单位时间内控制系统能够处理的呼叫次数。

9、什么是过负荷控制？
答：当交换设备出现过负荷时,交换机要采取过负荷控制,以避免交换机的处理能力大幅下降。

过负荷控制采取的方法一般分为分级地限制某些用户的呼叫,并且至少应该做到分４级进行限制,每级限制25%的用户呼叫，限制用户的顺序从普通用户到优先级用户。

当过负荷程度下降时，应逐步减少呼叫限制用户数。

10、程控交换机控制系统的构成方式:集中控制和分散控制。

（1)集中控制：是指处理机可以对交换系统内所有功能及资源实施统一控制。

该控制系统由多台处理机组成的控制系统,每台处理机都能使用所有的资源，完成所有的功能。

（2）分散控制:是指对交换机所有功能的完成和资源的使用的控制由多个处理机分担完成的,即该控制系统中的每台处理机只能使用部分资源，完成部分功能。

11、迁移三步骤：
（1)输入处理：主要功能就是要及时检测外界进入到交换机的各种信号。

(对外部信号的识别和处理) ａ、摘机识别：
b、脉冲识别：
c、位间隔:
(２)分析处理：去话分析、号码分析、来话分析、状态分析
（3)输出处理:完成输出一些信令、消息发送和相关动作的过程。

12、我国电话通信网采用５级结构,其网络拓扑为分层的树形结构。

国内长途电话网由4个等级的长途交换中心C1、C2、Ｃ3、Ｃ４和长途中继线路构成。

本地网由长途编号区内的Ｃ5交换中心、用户终端设备、中继线路构成。

13、汇接制电话网可采用的汇接方式:去话汇接、来话汇接、来去话汇接和主辅汇接。

14、路由选择的基本原则：（我国等级结构长途电话网的固定路由选择方法——静态路由)
(1)先选高效直达路由;
（2）当高效直达路由忙时，选迂回路由，迂回路由选择顺序是在受话区“自下而上”选择,在发话区“自上而下”选择,这样可保证所选路由是到受话方最短的路由；
（3)最后选择最终路由。

习题三:
３-。
