在现代工业中各种管道部件的用途十分广泛，其中直埋波纹补偿器就属于一种比较新型的产品了，主要是用在直埋管线上的膨胀原件，由于产品的性能优越，因此被很多行业应用，其销售厂家和渠道有很多，因此就会有不同的报价，究竟该产品的报价是多少，我们搜集了相关信息给您。
（一）型号：直埋波纹管补偿器（不锈钢波纹补偿器）DN32-DNI600
压力级别0.25MPa-2.5MPa
产品轴向补偿量：30mm-500mm
价格¥80.00元
起订量1件起批
（二）型号DN150
连接方式：焊接法兰
壁厚2-8
管厚4-20
外形圆形矩形
产品规格碳钢法兰
类型轴向型
等级国标
价格¥135.00元
起订量1000个起批（如上仅为市场参考价格，具体报价以实际为准）
一分价钱一分货，对于直埋式波纹补偿器也不例外。
由于补偿器属于非标准产品,没有固定的价格表。
要想知道具体的价格,就要前期提供一下产品的各项技术参数，仅凭产品名称是提供不了具体价格的,这一点还希望各位朋友了解。
有问题可咨询巩义市鑫业供水材料有限公司。
该公司是一家集研制、开发、生产、销售服务为一体的现代化企业。
主要产品有各种型号的橡胶软接头、变径接头、防水套管、套管式伸缩器、传力接头、伸缩接头、烟道、风道补偿器、钢制柔性卡箍、管道过滤器、不锈钢波纹补偿器、蝶阀、通风阀等系列产品。
现被广泛使用于来自水、电力、钢铁、石油、化工、造纸、印刷、纯净水、城镇工业污水处理等行业。
波纹补偿器型号大全-参数选用及公式计算
轴向型内压式波纹补偿器(HZN)补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。
补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。
该类补偿器结构简单，价格低，因而优先选用。
用途：轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。
型号：DN32-DN8000，压力级别0.1Mpa-2.5Mpa连接方式：1、法兰连接2、接管连接产品轴向补偿量：18mm-400mm一、型号示例举例：0.6TNY500TF表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。
二、使用说明：轴向型波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。
三、内压式波纹补偿器对支座作用力的计算：内压推力：F=100·P·A轴向弹力：Fx=Kx·（f·X）横向弹力：Fy=Ky·Y 弯矩：My=Fy·L弯矩：Mθ=Kθ·θ 合成弯矩：M=My+Mθ式中：Kx：轴向刚度N/mm X：轴向实际位移量mmKy：横向刚度N/mm Y：横向实际位移量mmKθ：角向刚度N·m/度θ ：角向实际位移量度P：工作压力MPa A：波纹管有效面积cm2(查样本)L：补偿器中点至支座的距离m四、应用举例：某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境最低温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。
波纹管补偿器技术要求
波纹管补偿器技术要求(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--波纹管补偿器技术要求一、设计依据本工程所用的波纹补偿器应用于高炉煤气系统，要求波纹补偿器必须满足高炉煤气介质使用要求，耐腐蚀，采用方式如下：管径等于DN3000的补偿器采用轴向型内压式波纹补偿器。
注：投标报价前必须现场踏勘和现场负责人对接，确保与昆钢安宁公司新区高炉煤气DN3000波纹补偿器有互换性、通用性，可以作为备件相互替换。
招标人不统一组织踏勘。
投标人对设备场址和环境进行踏勘，需和业主提前联系；自行踏勘，在现场踏勘过程中，责任和风险由投标人自行承担，招标人对此不承担任何责任。
二、技术要求1．所提供的“轴向型内压式波纹补偿器”不锈钢波纹补偿器的质量和技术标准必须符合中华人民共和国国家标准《波纹管膨胀节通用技术条件》(GB/T12777-99)的要求；2．所提供的“轴向型内压式波纹补偿器”不锈钢波纹补偿器的不锈钢波纹管部分必须已经完成了酸洗和钝化处理；3．所提供的“轴向型内压式波纹补偿器”不锈钢波纹补偿器的公称直径、公称压力、补偿量、介质流向等技术参数，必须有明确的、永久性的标识；4．所提供的“轴向型内压式波纹补偿器”不锈钢波纹补偿器内腔必须清洁，管内不得粘附碳钢钢屑或其它污染物，波纹补偿器的两端运输过程中必须进行封堵；5．所提供的“轴向型内压式波纹补偿器”不锈钢波纹补偿器外观应当完好无损，不锈钢波纹管部分不得有明显的划痕；6．供货厂商必须负责“轴向型内压式波纹补偿器”不锈钢波纹补偿器的预拉伸处理，并有预拉伸记录；7．供货厂商必须负责使用方要求抽查复验的“轴向型内压式波纹补偿器”不锈钢波纹管补偿器的检测工作。
8．高炉煤气系统采用的“轴向型内压式波纹补偿器”不锈钢波纹补偿器，其波纹管材质均为奥氏体不锈钢825系列。
9．煤气系统采用的“轴向型内压式波纹补偿器”不锈钢波纹补偿器，其波纹管材质为奥氏体不锈钢825系列，接管材质为Q235-A。

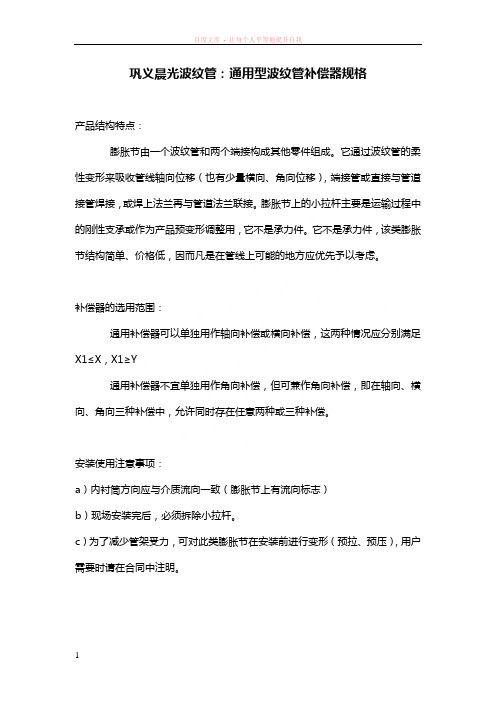

巩义晨光波纹管通用型波纹管补偿器规格
巩义晨光波纹管：通用型波纹管补偿器规格产品结构特点：膨胀节由一个波纹管和两个端接构成其他零件组成。
它通过波纹管的柔性变形来吸收管线轴向位移（也有少量横向、角向位移），端接管或直接与管道接管焊接，或焊上法兰再与管道法兰联接。
膨胀节上的小拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。
它不是承力件，该类膨胀节结构简单、价格低，因而凡是在管线上可能的地方应优先予以考虑。
补偿器的选用范围：通用补偿器可以单独用作轴向补偿或横向补偿，这两种情况应分别满足X1≤X，X1≥Y通用补偿器不宜单独用作角向补偿，但可兼作角向补偿，即在轴向、横向、角向三种补偿中，允许同时存在任意两种或三种补偿。
安装使用注意事项：a）内衬筒方向应与介质流向一致（膨胀节上有流向标志）b）现场安装完后，必须拆除小拉杆。
c）为了减少管架受力，可对此类膨胀节在安装前进行变形（预拉、预压），用户需要时请在合同中注明。
公称通径mm 波数轴向补偿器mm/轴向刚度N/mm有效面积cm2最大外径尺寸mm长度0.25MPa0.6MPa1.0MPa1.6MPa2.5MPa法兰JDZ/F(mm)接管JDZ/J(MM)32825/2122/2620/2618/6315/9816110160/250264/210 1650/1146/1441/1436/3231/47220224/291346/32040825/2822/4420/4418/8915/10623130164/259269/260 1650/1446/2241/2236/4531/55240230/304319/40050825/3022/5120/7018/7015/13837150172/276282/230 1650/1646/2641/3536/3531/70260240/342347/45065833/2830/3526/4422/5519/6855170215/294300/260 1242/1638/2238/3234/4129/50280260/334340/47080840/2036/2634/3328/4134/5481200240/338344/260 1053/1449/1749/2143/2638/33230270/368374/300100845/4745/6040/7535/9329/117121220235/317323/2801076/2674/3264/4057/5049/63260305/381387/320125648/3842/4738/5934/7429/92180250282/314316/320 885/2377/2966/3658/4550/56290382/386388/360150649/4244/5040/6234/7829/97257250282/339338/320 879/3471/4364/5154/5946/65290356/399402/360200652/4946/5542/6838/7834/111479300280/348348/370 873/3165/4459/5253/5848/78340340/402402/420250672/3065/3459/4252/4547/55769300315/379415/420 8108/1697/2187/3579/3971/47360393/459493/460300672/5165/5559/5952/6547/711105340366/427466/480 8108/3297/3587/3779/4171/45400464/525564/520350672/5865/6259/6752/7447/811307340397/452497/480 8108/3897/4187/4479/4871/47420509/564609/540400672/5465/5859/6252/6847/751611340412/478512/480 8108/3697/3987/4379/4771/52420522/588622/5604506108/3297/3587/3779/4171/451972340403/498503/500 8162/20145/22131/23118/25106/28450503/658603/5905006108/5997/6487/6879/7571/822445340431/523531/500 8162/34145/37131/39118/43106/48450531/665631/6006006108/7497/8087/8579/9471/1033534380478/548578/540 8162/42145/45131/49118/53106/60500658/679758/6407004108/6797/7287/7779/8571/9547171110460550 6162/42145/45131/49118/53106/605806708004120/88108/95102/10294/11282/12358221265462560 6186/67164/72156/77144/85125/935606009004120/84108/90102/9794/10782/11776201186462620 6183/60164/65156/59144/76125/8461072010004120/91108/98102/10594/11690431286480692 6183/59164/65156/71144/81640790。
