【化学】图像题 pH的变化图像考点+例题_全面解析
【化学】图像题 pH的变化图像考点+例题_全面解析一、化学图像题 pH的变化图像（稀释或中和）1．图所示的四个图像，分别对应四种过程，其中不正确的是A．①加热一定质量的高锰酸钾B．②用等质量、等浓度的过氧化氢溶液制取氧气C．③向一定量的氢氧化钠溶液中滴加稀硫酸至过量D．④向一定量稀盐酸和氯化钠的混合溶液中滴加硝酸银溶液至过量【来源】2019年河北省中考模拟化学试题（二)【答案】D【解析】【详解】A、①加热一定质量的高锰酸钾，反应前锰元素质量分数不变，反应中固体中锰元素质量分数增大，反应后不变，图像正确；B、②用等质量、等浓度的过氧化氢溶液制取氧气，生成氧气质量相等，有催化剂反应速率更快，图像正确；C、③向一定量的氢氧化钠溶液中滴加稀硫酸至过量，溶液的pH由大于7到等于7，再到小于7，图像正确；D、④向一定量稀盐酸和氯化钠的混合溶液中滴加硝酸银溶液至过量，稀盐酸、氯化钠和硝酸银都会反应生成氯化银白色沉淀，一开始就有白色沉淀生成，图像起点错误，不正确。
故选D。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。
2．下列图像能正确反映其对应变化关系的是()①常温下向HCl 和MgCl 2的混合溶液中滴加NaOH 溶液②一定温度下，向接近饱和的KNO 3溶液中加入KNO 3固体③向一定量的锌粉中加入足量的CuSO 4溶液④用等质量、等质量分数的过氧化氢溶液制氧气，a 使用催化剂，b 未使用催化剂 A ．①②③B ．①②④C ．①③④D ．①②③④【来源】【万唯】2019年云南省初中学业水平考试化学试题成果检测卷（一)《逆袭卷》【答案】C【解析】【详解】常温下向HCl 和MgCl 2的混合溶液中滴加NaOH 溶液，开始时溶液的pH<7，NaOH 先与HCl 反应，pH 逐渐增大，当HCl 完全反应后(pH=7)，氢氧化钠再与MgCl 2反应生成氢氧化镁沉淀和氯化钠，该反应过程中溶液的pH 不变，当MgCl 2反应完全后，继续滴加NaOH ，溶液pH 增大，接近氢氧化钠溶液的pH ，①正确；一定温度下，向接近饱和的KNO 3溶液中加入KNO 3固体，溶液的溶质质量分数不从零开始，②错误；向一定量的锌粉中加入足量的CuSO 4 溶液，发生的反应为44=Zn + CuSO ZnSO + Cu ，每65份质量的Zn 可置换出64份质量的Cu ，固体的质量逐渐减小，当Zn 反应完全后固体质量不再变化，③正确；催化剂在化学反应中可以加快反应速率，但不会改变生成物的质量，④正确； ①③④正确，故选C 。
3．向盛有50g10%Ba （OH ）2溶液的烧杯中慢慢滴加稀硫酸至过量，如图（纵坐标表示烧杯中其他量的变化）所有有关量的变化与所加入稀硫酸质量的关系错误的是（ ） A ． B ．C．D．【来源】2013年初中毕业升学考试（山东枣庄卷)化学（带解析)【答案】D【解析】【分析】【详解】A、稀硫酸和氢氧化钡能反应生成硫酸钡沉淀和水，当两者不断反应时，溶质的质量逐渐减小，当硫酸过量时溶质的质量又会逐渐增大，图象正确，故A不符合题意．B、氢氧化钡显碱性，随着酸量的增加溶液的碱性不断减弱，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象正确，故B不符合题意．C、随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故C 不符合题意．D、不断慢慢滴加稀硫酸至过量，水的质量不断增加，不会出现不变的情况，图象错误，故D符合题意．故选D．【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答．此题注意药品的量改变，导致情况的不同．4．下列四个图像，分别对应四种操作过程，其中正确的是（）A．向一定溶质质量分数的盐酸中加入大量水B．向硝酸铜和盐酸的混合溶液中加入过量氢氧化钡溶液C．向两份同体积和相同质量分数的盐酸中分别加入足量的锌粉和镁粉D．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体【来源】2013-2014湖北省松滋市中考化学模拟题一试卷（带解析)【答案】C【解析】试题分析：A选项是错误的操作，盐酸中加水溶液的pH不能大于7；B选项是错误的叙述，氢氧化钡沉淀不能从0点开始；C选项是正确的叙述，因为酸反应完金属有剩余，生成的氢气一样多；D选项是错误的叙述，氯化钠不能在一定量的水中无限制的溶解，故答案选择C考点：酸的性质、饱和溶液的定义5．下列图像不能正确反映其对应关系的是A．常温下向H2SO4、MgSO4混合溶液中滴加NaOH溶液B ．向一定量的硝酸银和硝酸铜的混合溶液中加人铁粉至过量C ．用等质量、等质量分数的过氧化氢溶液制取氧气D ．将等质量的粉末状、块状大理石分别与足量等体积、等溶质质量分数的稀盐酸反应【来源】【万唯】山东省东营市2019年初中学业水平考试化学试题《白卷》【答案】D【解析】【详解】A.常温下向H 2SO 4、MgSO 4混合溶液中滴加NaOH 溶液，先发生的反应是242422NaOH+H SO =Na SO +2H O ，pH 由小变大；后发生反应42242NaOH+MgSO =Mg OH +Na SO ()，溶液的pH 为7且保持不变，当滴入的NaOH 溶液过量时，溶液的pH 将逐渐增大，A 正确；B.向一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量，铁先与硝酸银反应，由方程式Fe+2AgNO 3=Fe(NO 3)2+2Ag 可知每56份质量的铁可以置换出216份质量的银，溶液质量减小，硝酸铜的质量分数增大；待硝酸银反应完，铁再与硝酸铜反应，硝酸铜的质量分数减小，直至硝酸铜消耗完，硝酸铜的质量分数为0，B 正确；C.用等质量、等质量分数的过氧化氢溶液制取氧气时，加催化剂放出氧气的速率比不加催化剂放出氧气的速率快，但最终产生氧气的质量是相等的，C 正确；D.等质量的粉末状、块状大理石分别与足量的等体积、等溶质质量分数的稀盐酸反应，产生二氧化碳的质量相等，粉末状大理石与稀盐酸反应速率更快，D 错误。
故选：D 。
【点睛】图像坐标与化学知识相结合类型的题目关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。
6．下表中，有关量的变化图象与其对应叙述相符的是A．某同学误将少量KMnO4当成MnO2加入KClO3中进行加热制取氧气，部分物质质量随时间变化如图所示，则t1时刻，KMnO4开始分解B．在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，充分反应，硝酸根质量分数随加入铁粉质量变化如图所示C．密闭容器中发生化学反应，X、Y、Z的质量随着反应时间的变化如图所示，则该反应的化学方程式一定为3X+Y=4ZD．稀硫酸和氢氧化钠溶液反应的pH的变化图象如图所示，图中c点时，可以加BaCl2溶液来检验硫酸是否被反应完【来源】2019年内蒙古包头市中考压轴预测卷理综化学试题【答案】A【解析】【详解】A 、误将少量KMnO 4当成MnO 2加入KClO 3中进行加热，高锰酸钾在加热的条件下分解成锰酸钾、二氧化锰和氧气，然后氯酸钾在二氧化锰的催化下分解为氯化钾和氧气，故b 为高锰酸钾，在t 1时刻，高锰酸钾开始分解，t 2时刻，氯酸钾开始分解，故a 为氯酸钾，c 为氧气，符合题意；B 、在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，铁粉先和硝酸银反应，332=Fe Fe+2AgNO NO ()+2Ag ，56份铁生成216份银，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根的质量分数逐渐增大，待硝酸银完全反应后，铁和硝酸铜反应3232=Fe+Cu(NO )Fe(NO )+Cu ，56份铁生成64份铜，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根质量分数逐渐增大，待硝酸铜完全反应后，硝酸根溶质质量分数不变，不符合题意；C 、由图可知，X 、Y 质量不断减小，则X 、Y 为反应物，Z 的质量逐渐增加，则Z 为生成物，t 1时，该反应恰好完全反应，X 减小量为9，Y 减小量为3，则Z 的增加量为12，X ∶Y ∶Z=3∶1∶4，但是由于不知道X 、Y 、Z 的相对分子质量，无法确定该反应的化学方程式，不符合题意。
D 、稀硫酸与氢氧化钠反应生成硫酸钠和水， c 点时，稀硫酸与氢氧化钠恰好完全反应，但是溶液中一直含有硫酸根离子，无论稀硫酸是否完全反应，加入氯化钡都会生成白色沉淀，因此不能用氯化钡来检验硫酸是否完全反应，不符合题意。
故选A 。
7．下列图像不能正确反映其对应变化关系的是A ．向一定质量的硫酸铜和稀硫酸的混合溶液中滴加氢氧化钠溶液B ．向等质量、等浓度的稀硫酸中分别逐渐加入锌粉和铁粉至过量C ．向一定量硝酸银溶液中逐渐加入铜粉至过量D．向一定浓度的NaOH溶液中加水稀释【来源】2019年6月山西省太原市迎泽区太原第五中学校中考模拟化学试题【答案】B【解析】【分析】【详解】A、向一定质量的硫酸铜和稀硫酸的混合溶液中，逐滴加入氢氧化钠溶液。
氢氧化钠先和稀硫酸反应生成硫酸钠和水，然后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠。
A正确；B、该图像中，横坐标是金属的质量。
产生相同质量的氢气，消耗锌的质量比铁多。
故应该是硫酸与铁的反应的曲线先达到拐点。
B错误；C、铜和硝酸银反应生成硝酸铜和银。
反应方程式为：Cu+2AgNO3=Cu(NO3)2+2Ag。
根据方程式可知，每消耗340份质量的硝酸银，就会生成188份质量的银，溶质的质量逐渐减少，溶液的质量也会逐渐减少。
C正确；D、氢氧化钠溶液加入水，溶液的碱性逐渐减弱，无限的趋近于7。
D正确。
故选B。
8．下列四个图像的变化趋势，能正确体现对应操作的是（）A．向稀硫酸中加水B．将浓盐酸敞开口放置在空气中C．加热一定质量的氯酸钾和二氧化锰的混合固体D．向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸【来源】2019年河南省洛阳市中考二模化学试题【答案】C【解析】【详解】A、稀硫酸的pH小于7，向稀硫酸中加水，溶液的pH逐渐增大，无限的接近于7，不会大于7，A选项图像变化不正确，不符合题意；B、氯化氢具有挥发性，将浓盐酸敞开口放置在空气中，溶质氯化氢的量逐渐减小，溶质的质量分数逐渐减小，B选项图像变化不正确，不符合题意；C、加热一定质量的氯酸钾和二氧化锰的混合固体，氯酸钾在二氧化锰的催化作用下生成氯化钾和氧气，反应前氧气的质量0，反应过程中氧气的质量增加，完全反应后质量不变，图像从原点开始，先上升后成一条水平直线，C选项图像变化正确，符合题意；D、向一定质量的氢氧化钾和硝酸钡的混合溶液中滴加稀硫酸，氢氧化钾与稀硫酸反应生成硫酸钾和水，硝酸钡与硫酸或硫酸钾反应均生成硫酸钡沉淀，故一开始就会生成沉淀，D选项图像变化不正确，不符合题意。
【化学】中考化学初中化学图像题 pH的变化图像及其解题技巧及练习题(含答案)
【化学】中考化学初中化学图像题 pH的变化图像及其解题技巧及练习题(含答案)一、化学图像题 pH的变化图像（稀释或中和）1．下列四个图像反映了对应实验过程中相关量的变化，其中不正确的是（）A．将等质量、形态不同的大理石分别与足量质量分数相同的稀盐酸反应B．一定压强下，氧气的溶解度受温度影响的变化曲线C．等质量的镁粉和铁粉与足量同浓度的稀盐酸反应D．硫酸溶液稀释过程中pH的变化曲线【来源】2019年陕西省宝鸡市渭滨区滨河中学中考一模化学试题【答案】B【解析】【详解】A、等质量形状不同的大理石分别与足量相同的稀盐酸反应，粉末状的大理石反应的时间短，故正确；B、由于气体的溶解度随温度的升高而降低，所以该图象应该是一条下降的曲线，故错误；C、镁的金属活动性比铁强，故与稀盐酸反应时镁的反应速度要快一些（图象更陡一些），同质量的镁要比铁生成的氢气要多，故最终镁的曲线应该在铁的上面，故正确；D、由于硫酸稀释时酸性会不断减弱，故其pH会不断增大，但不管怎样稀释溶液也不会呈中性，即溶液的pH只能永远的接近7但不会达到7，故正确。
故选B。
2．下列图像能正确反映对应变化关系的是A B C D一定温度下，向不饱和硝酸钾溶液中加入硝酸钾向一定量NaOH溶液中加入稀H2SO4向一定量铁粉和铜粉的混合物中加入硫酸铜溶液向相等质量的锌粉和铁粉中，分别加入相同的稀盐酸A．A B．B C．C D．D【来源】2013-2014北京市丰台区中考一模化学试卷（带解析)【答案】D【解析】试题分析：A选项是不对应的，溶液的质量不能从0点开始；B选项是不对应，pH的起点应从大于7开始降低；C选项不对应的，金属的质量逐渐增加；D选项是对应的关系．考点：溶液中溶质的变化、酸碱中和反应、金婚活动性顺序3．下列图像与对应叙述正确的是A．一定量的稀硫酸中加入锌粒B．向pH=1的溶液中加水C．加热KClO3和MnO2的混合物制O2D．一定量的CuSO4溶液中加NaOH溶液【来源】2015年初中毕业升学考试（湖南益阳卷)化学（带解析)【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。
【化学】中考化学图像题 pH的变化图像练习题及答案及解析
【化学】中考化学图像题 pH的变化图像练习题及答案及解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图象能正确反应对应变化关系的是（）A．表示水通电分解产生的气体质量m与反应时间t的关系B．表示两份完全相同的双氧水在有无MnO2的情况下，产生O2的质量m 与反应时间t的关系C．表示等质量的Fe、Mg与足量稀盐酸的反应D．向稀盐酸中逐渐滴加NaOH溶液至过量【来源】2019年四川省眉山市东坡区苏祠中学共同体中考模拟化学试题【答案】D【解析】【分析】【详解】A、水通电时，产生氢气和氧气的体积比是2：1，不是质量比，不符合题意；B、在该反应中，加入的二氧化锰属于催化剂，只能改变反应速率，产生氧气的质量相等，不符合题意；Fe+2HCl=FeCl+H↑，镁与稀盐酸反应：C、铁与稀盐酸反应：22Mg+2HCl=MgCl+H↑，铁的相对分子质量大于镁，故等质量的Fe、Mg与足量稀盐22酸的反应，镁产生的氢气多，而且镁反应速率快，不符合题意；D、向稀盐酸中逐渐滴加NaOH溶液至过量，一开始，pH<7，氢氧化钠与稀盐酸反应生成氯化钠与水，随着反应的进行，pH逐渐增大，待氢氧化钠与稀盐酸恰好完全反应时，pH=7，氢氧化钠过量后，pH>7，符合题意。
故选D。
2．下列图像中，能正确表示加水稀释pH=3的稀盐酸的是A．B．C．D．【来源】山东省济南市章丘区2018-2019学年九年级上学期期末化学试题【答案】C【解析】【详解】A、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7；故选项错误；B、未加水稀释的稀盐酸pH=3，小于7，图像起点位置错误；故选项错误；C、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7，但无限接近7；故选项正确；D、加水稀释稀盐酸后，溶液的pH值逐渐变大；故选项错误；故选：C。
3．酸碱中和反应是一类非常重要的反应。
向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸。
下列能正确反映对应变化关系的图像是A．B．C． D．【来源】【万唯】江西省2019年中等学校招生考试成果检测化学试题（一)《逆袭卷》【答案】D【解析】【详解】A、向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时溶液pH>7，故A错误；B、发生的反应为2NaOH + H2SO4 = Na2SO4 +2H2O，SO42-随着稀硫酸的加入而不断增加，故B错误；C、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，故C 错误；D、随着稀硫酸的加入，生成物硫酸钠的质量分数逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量继续增大，而硫酸钠的质量不变，因此导致溶液中Na2SO4的质量分数逐渐减小，D正确。

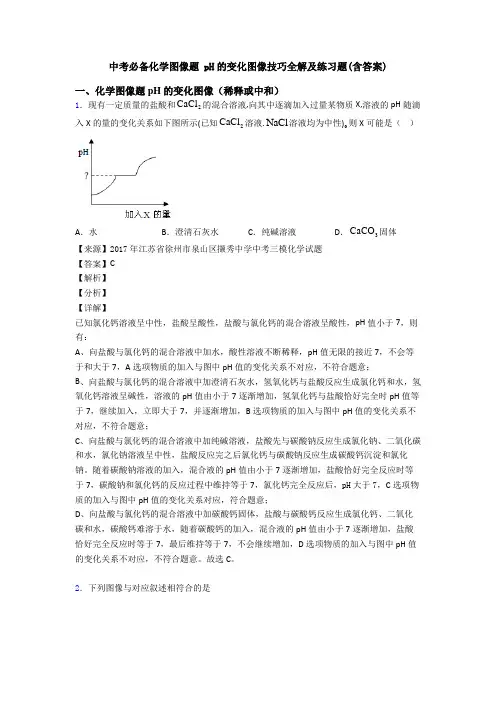

中考必备化学图像题 pH的变化图像技巧全解及练习题(含答案)
中考必备化学图像题 pH的变化图像技巧全解及练习题(含答案)一、化学图像题 pH的变化图像（稀释或中和）CaCl的混合溶液,向其中逐滴加入过量某物质X,溶液的pH随滴1．现有一定质量的盐酸和2CaCl溶液.NaCl溶液均为中性)｡则X可能是（）入X的量的变化关系如下图所示(已知2CaCO固体A．水B．澄清石灰水C．纯碱溶液D．3【来源】2017年江苏省徐州市泉山区撷秀中学中考三模化学试题【答案】C【解析】【分析】【详解】已知氯化钙溶液呈中性，盐酸呈酸性，盐酸与氯化钙的混合溶液呈酸性，pH值小于7，则有：A、向盐酸与氯化钙的混合溶液中加水，酸性溶液不断稀释，pH值无限的接近7，不会等于和大于7，A选项物质的加入与图中pH值的变化关系不对应，不符合题意；B、向盐酸与氯化钙的混合溶液中加澄清石灰水，氢氧化钙与盐酸反应生成氯化钙和水，氢氧化钙溶液呈碱性，溶液的pH值由小于7逐渐增加，氢氧化钙与盐酸恰好完全时pH值等于7，继续加入，立即大于7，并逐渐增加，B选项物质的加入与图中pH值的变化关系不对应，不符合题意；C、向盐酸与氯化钙的混合溶液中加纯碱溶液，盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，氯化钠溶液呈中性，盐酸反应完之后氯化钙与碳酸钠反应生成碳酸钙沉淀和氯化钠。
随着碳酸钠溶液的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，碳酸钠和氯化钙的反应过程中维持等于7，氯化钙完全反应后，pH大于7，C选项物质的加入与图中pH值的变化关系对应，符合题意；D、向盐酸与氯化钙的混合溶液中加碳酸钙固体，盐酸与碳酸钙反应生成氯化钙、二氧化碳和水，碳酸钙难溶于水，随着碳酸钙的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，最后维持等于7，不会继续增加，D选项物质的加入与图中pH值的变化关系不对应，不符合题意。
故选C。
2．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【来源】湖南省邵阳市邵阳县2018届九年级初中毕业学业模拟考试化学试题【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。
【化学】九年级化学图像题 pH的变化图像答题技巧及练习题(含答案)及解析
【化学】九年级化学图像题 pH的变化图像答题技巧及练习题(含答案)及解析一、化学图像题 pH的变化图像（稀释或中和）CaCl的混合溶液,向其中逐滴加入过量某物质X,溶液的pH随滴1．现有一定质量的盐酸和2CaCl溶液.NaCl溶液均为中性)｡则X可能是（）入X的量的变化关系如下图所示(已知2CaCO固体A．水B．澄清石灰水C．纯碱溶液D．3【来源】2017年江苏省徐州市泉山区撷秀中学中考三模化学试题【答案】C【解析】【分析】【详解】已知氯化钙溶液呈中性，盐酸呈酸性，盐酸与氯化钙的混合溶液呈酸性，pH值小于7，则有：A、向盐酸与氯化钙的混合溶液中加水，酸性溶液不断稀释，pH值无限的接近7，不会等于和大于7，A选项物质的加入与图中pH值的变化关系不对应，不符合题意；B、向盐酸与氯化钙的混合溶液中加澄清石灰水，氢氧化钙与盐酸反应生成氯化钙和水，氢氧化钙溶液呈碱性，溶液的pH值由小于7逐渐增加，氢氧化钙与盐酸恰好完全时pH值等于7，继续加入，立即大于7，并逐渐增加，B选项物质的加入与图中pH值的变化关系不对应，不符合题意；C、向盐酸与氯化钙的混合溶液中加纯碱溶液，盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，氯化钠溶液呈中性，盐酸反应完之后氯化钙与碳酸钠反应生成碳酸钙沉淀和氯化钠。
随着碳酸钠溶液的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，碳酸钠和氯化钙的反应过程中维持等于7，氯化钙完全反应后，pH大于7，C选项物质的加入与图中pH值的变化关系对应，符合题意；D、向盐酸与氯化钙的混合溶液中加碳酸钙固体，盐酸与碳酸钙反应生成氯化钙、二氧化碳和水，碳酸钙难溶于水，随着碳酸钙的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，最后维持等于7，不会继续增加，D选项物质的加入与图中pH值的变化关系不对应，不符合题意。
故选C。
2．下列四个图像，分别对应四种操作过程，其中正确的是（）A．向一定溶质质量分数的盐酸中加入大量水B．向硝酸铜和盐酸的混合溶液中加入过量氢氧化钡溶液C．向两份同体积和相同质量分数的盐酸中分别加入足量的锌粉和镁粉D．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体【来源】2013-2014湖北省松滋市中考化学模拟题一试卷（带解析)【答案】C【解析】试题分析：A选项是错误的操作，盐酸中加水溶液的pH不能大于7；B选项是错误的叙述，氢氧化钡沉淀不能从0点开始；C选项是正确的叙述，因为酸反应完金属有剩余，生成的氢气一样多；D选项是错误的叙述，氯化钠不能在一定量的水中无限制的溶解，故答案选择C考点：酸的性质、饱和溶液的定义3．下列图像能正确反映对应变化关系的是A．加水稀释氯化钠溶液B．在饱和KNO3溶液中加入KNO3固体C．向稀盐酸和氯化铜的混合溶液中加入氢氧化钠溶液D．硝酸铵溶于水时溶液的温度变化【来源】2019年福建省泉州市晋江初中中考二模化学试题【答案】C【解析】【分析】【详解】A、氯化钠是中性溶液，pH=7，加水稀释后，pH值不会改变，不符合题意；B、在饱和KNO3溶液中加入KNO3固体，硝酸钾不会再溶解，溶质质量不变，溶质质量分数也不会发生变化，不符合题意；C、向稀盐酸和氯化铜的混合溶液中加入氢氧化钠溶液，氢氧化钠先和稀盐酸反应生成氯化钠和水，待稀盐酸完全反应后，氢氧化钠再和氯化铜反应生成氢氧化铜沉淀，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化铜完全反应后，沉淀质量不变，符合题意；D、硝酸铵溶于水吸热，溶液温度应该降低，不符合题意。

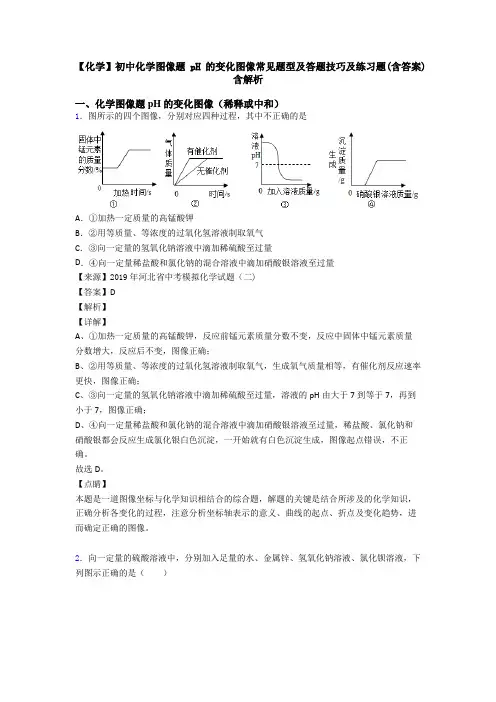

【化学】初中化学图像题 pH的变化图像常见题型及答题技巧及练习题(含答案)含解析
【化学】初中化学图像题 pH的变化图像常见题型及答题技巧及练习题(含答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．图所示的四个图像，分别对应四种过程，其中不正确的是A．①加热一定质量的高锰酸钾B．②用等质量、等浓度的过氧化氢溶液制取氧气C．③向一定量的氢氧化钠溶液中滴加稀硫酸至过量D．④向一定量稀盐酸和氯化钠的混合溶液中滴加硝酸银溶液至过量【来源】2019年河北省中考模拟化学试题（二)【答案】D【解析】【详解】A、①加热一定质量的高锰酸钾，反应前锰元素质量分数不变，反应中固体中锰元素质量分数增大，反应后不变，图像正确；B、②用等质量、等浓度的过氧化氢溶液制取氧气，生成氧气质量相等，有催化剂反应速率更快，图像正确；C、③向一定量的氢氧化钠溶液中滴加稀硫酸至过量，溶液的pH由大于7到等于7，再到小于7，图像正确；D、④向一定量稀盐酸和氯化钠的混合溶液中滴加硝酸银溶液至过量，稀盐酸、氯化钠和硝酸银都会反应生成氯化银白色沉淀，一开始就有白色沉淀生成，图像起点错误，不正确。
故选D。
【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图像。
2．向一定量的硫酸溶液中，分别加入足量的水、金属锌、氢氧化钠溶液、氯化钡溶液，下列图示正确的是（）A．加足量水B．加足量锌C．加足量氢氧化钠溶液D．加足量氯化钡溶液【来源】2013届四川省达州市中考模拟化学试卷（带解析)【答案】D【解析】【详解】A、对酸用水进行稀释，不可能稀释成碱，所以pH值不会超过7，故A错误，B、活泼金属和酸接触就会放出氢气，所以起点应该从零开始，故B错误，C、硫酸的溶质质量是不变的，不能从零开始，故C错误，D、氯化钡和硫酸接触就会生成沉淀，当硫酸反应完后，沉淀量就不变了，刚开始逐渐增加，后面就成水平线了，故D正确。

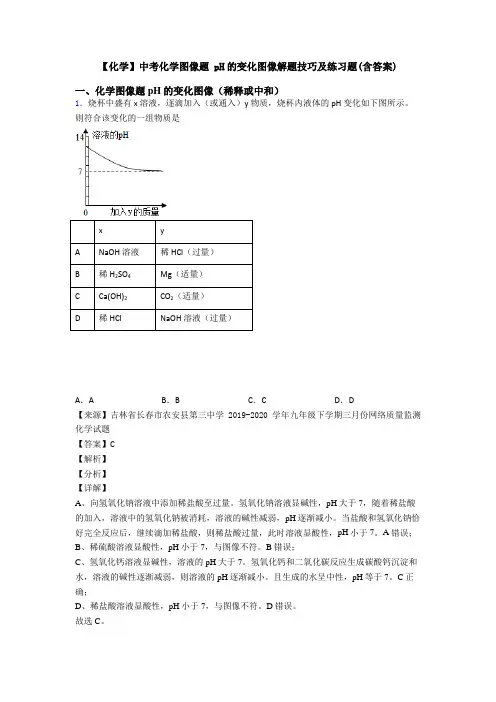

【化学】中考化学图像题 pH的变化图像解题技巧及练习题(含答案) (4)
【化学】中考化学图像题 pH的变化图像解题技巧及练习题(含答案)一、化学图像题 pH的变化图像（稀释或中和）1．烧杯中盛有 x 溶液，逐滴加入（或通入）y 物质，烧杯内液体的 pH 变化如下图所示。
则符合该变化的一组物质是x yA NaOH 溶液稀 HCl（过量）B稀 H2SO4Mg（适量）C Ca(OH)2CO2（适量）D稀 HCl NaOH 溶液（过量）A．A B．B C．C D．D【来源】吉林省长春市农安县第三中学2019-2020学年九年级下学期三月份网络质量监测化学试题【答案】C【解析】【分析】【详解】A、向氢氧化钠溶液中添加稀盐酸至过量。
氢氧化钠溶液显碱性，pH大于7，随着稀盐酸的加入，溶液中的氢氧化钠被消耗，溶液的碱性减弱，pH逐渐减小。
当盐酸和氢氧化钠恰好完全反应后，继续滴加稀盐酸，则稀盐酸过量，此时溶液显酸性，pH小于7。
A错误；B、稀硫酸溶液显酸性，pH小于7，与图像不符。
B错误；C、氢氧化钙溶液显碱性，溶液的pH大于7。
氢氧化钙和二氧化碳反应生成碳酸钙沉淀和水，溶液的碱性逐渐减弱，则溶液的pH逐渐减小。
且生成的水呈中性，pH等于7。
C正确；D、稀盐酸溶液显酸性，pH小于7，与图像不符。
D错误。
故选C。
2．某小组探究氢氧化钠和盐酸反应过程中pH的变化规律，得到如下图所示的曲线。
则下列有关该实验事实的观点正确的是A．该实验是将氢氧化钠滴入到盐酸中B．a点时的溶液不能使酚酞试液变色C．b点表示盐酸和氢氧化钠恰好反应D．c点时的溶液中的溶质只有氯化钠【来源】2018年辽宁省沈阳市皇姑区中考二模化学试题【答案】C【解析】【详解】A、由图像可知，pH值是开始时大于7逐渐的减小到7然后小于7，可知原溶液显碱性，然后不断的加入酸性溶液，使pH减小，说明是把稀盐酸滴加到氢氧化钠溶液中，故A错误；B、a点时溶液的pH大于7，溶液显碱性，能使酚酞试液变红色，故B错误；C、b点时溶液的pH等于7，显中性，表示盐酸和氢氧化钠恰好反应，故C正确；D、c点时溶液的pH小于7，溶液显酸性，说明稀盐酸过量，所得溶液中的溶质为HCl和NaCl，故D错误。
初三化学图像题 pH的变化图像技巧(很有用)及练习题及解析
初三化学图像题 pH的变化图像技巧(很有用)及练习题及解析一、化学图像题 pH的变化图像（稀释或中和）1．下列所示的图像能反映相对应实验的是A．甲图可表示向pH=10的氢氧化钙溶液不断加水稀释，溶液pH的变化B．乙图可表示向碳酸钙固体中逐滴加入稀盐酸至过量时，产生气体质量的变化C．丙图可表示在40 ℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，溶质质量分数的变化D．丁图可表示将等质量的镁与锌分别和足量稀硫酸混合时，产生气体质量的变化【来源】2019年广东省广州市荔湾区广雅中学中考一模化学试题【答案】B【解析】【分析】【详解】A、碱性溶液加水稀释，溶液不能变成酸性，即pH不可能小于7，故错误；B、向碳酸钙固体中逐滴加入稀盐酸至过量，当碳酸钙完全反应，产生二氧化碳的质量不再改变，故正确；C、在40℃，将饱和硝酸钾溶液恒温蒸发至有白色晶体析出，其溶液的溶质质量分数不变，故错误；D、将等质量的金属镁和锌分别和足量的稀硫酸混合，则金属完全反应，镁产生的氢气质量大于锌，故错误；故选：B。
2．某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程,并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况,得到图2和图3。
下列说法错误的是A．图2中b点所示溶液中的溶质是NaCl和NaOHB．将图2中d点所示溶液加热蒸干所得固体为纯净物C．图2中c→d所示溶液中NaCl的质量不断增加D．图3中e→f变化趋势可说明该反应是放热反应【来源】备战2020中考化学章节强化训练——酸和碱【答案】C【解析】【详解】A、由图2知该反应是将盐酸滴入氢氧化钠溶液中；盐酸与氢氧化钠反应生成氯化钠和水，b点pH大于7，说明氢氧化钠有剩余，故b点所示溶液中的溶质是NaCl和NaOH，故A正确；B、图2中d点pH小于7，盐酸过量，溶液中溶质为氯化钠和HCl，加热蒸干过程中HCl挥发掉，所得固体只有氯化钠，为纯净物，故B正确；C、图2中c点pH=7，盐酸与氢氧化钠恰好完全反应，c→d过程是盐酸过量，溶液中NaCl 的质量不变，故C错误；D、图3中e→f变化趋势可说明该反应是放热反应，故D正确。
【化学】九年级化学图像题 pH的变化图像解题技巧及经典题型及练习题(含答案)含解析
【化学】九年级化学图像题 pH 的变化图像解题技巧及经典题型及练习题(含答案)含解析一、化学图像题 pH 的变化图像（稀释或中和）1．如图是对实验绘制的相关变化的图形，其中实验结果与图形对应准确的是（ ）A ．图①分别向等质量的铝和镁中加入稀盐酸B ．图②是向硫酸中加水，溶液pH 的变化C ．图③是向饱和食盐水中不断加水，溶液中溶质的质量变化D ．图④是向一定量硫酸铜溶液中不断加入锌粉，溶液的质量变化【来源】广西南宁市青秀区南宁二中2019-2020学年九年级下学期2月开学考试化学试题【答案】A【解析】【分析】【详解】A 、分别向稀盐酸中加等质量的铝和镁，铝和稀盐酸反应：322Al+6HCl=2AlCl +3H ↑；镁和稀盐酸反应：22Mg+2HCl=MgCl +H ↑，等质量的铝和镁，最后铝产生氢气的质量大，符合题意；B 、向硫酸中加水，pH 逐渐增大至无限接近于7，但是不会大于7，不符合题意；C 、向饱和食盐水中不断加水，溶液的质量不断增大，但是溶质的质量不变，不符合题意；D 、向一定量硫酸铜溶液中不断加入锌粉，锌与硫酸铜反应生成硫酸锌和铜，44=Zn+CuSO ZnSO +Cu ，65份的锌置换出64份的铜，固体质量减小，溶液质量增加，但是溶液质量不是从零开始增加，不符合题意。
故选A 。
2．下表中，有关量的变化图象与其对应叙述相符的是A．某同学误将少量KMnO4当成MnO2加入KClO3中进行加热制取氧气，部分物质质量随时间变化如图所示，则t1时刻，KMnO4开始分解B．在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，充分反应，硝酸根质量分数随加入铁粉质量变化如图所示C．密闭容器中发生化学反应，X、Y、Z的质量随着反应时间的变化如图所示，则该反应的化学方程式一定为3X+Y=4ZD．稀硫酸和氢氧化钠溶液反应的pH的变化图象如图所示，图中c点时，可以加BaCl2溶液来检验硫酸是否被反应完【来源】2019年内蒙古包头市中考压轴预测卷理综化学试题【答案】A【解析】【详解】A、误将少量KMnO4当成MnO2加入KClO3中进行加热，高锰酸钾在加热的条件下分解成锰酸钾、二氧化锰和氧气，然后氯酸钾在二氧化锰的催化下分解为氯化钾和氧气，故b为高锰酸钾，在t1时刻，高锰酸钾开始分解，t2时刻，氯酸钾开始分解，故a为氯酸钾，c为氧气，符合题意；B 、在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，铁粉先和硝酸银反应，332=Fe Fe+2AgNO NO ()+2Ag ，56份铁生成216份银，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根的质量分数逐渐增大，待硝酸银完全反应后，铁和硝酸铜反应3232=Fe+Cu(NO )Fe(NO )+Cu ，56份铁生成64份铜，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根质量分数逐渐增大，待硝酸铜完全反应后，硝酸根溶质质量分数不变，不符合题意；C 、由图可知，X 、Y 质量不断减小，则X 、Y 为反应物，Z 的质量逐渐增加，则Z 为生成物，t 1时，该反应恰好完全反应，X 减小量为9，Y 减小量为3，则Z 的增加量为12，X ∶Y ∶Z=3∶1∶4，但是由于不知道X 、Y 、Z 的相对分子质量，无法确定该反应的化学方程式，不符合题意。
九年级化学图像题 pH的变化图像试题类型及其解题技巧及解析
九年级化学图像题 pH的变化图像试题类型及其解题技巧及解析一、化学图像题 pH的变化图像（稀释或中和）1．25°C时，向25.0mL质量分数为30%的盐酸中滴加氢氧化钠溶液，溶液的pH与所加氢氧化钠溶液的体积如图所示。
下列说法正确的是A．a点所示的溶液中含有的溶质是NaOH和NaClB．b点所示的溶液能使紫色石蕊溶液变红C．所用氢氧化钠溶液的质量分数一定为30%D．a、b、c所示的溶液中都含有Na+、Cl-【来源】2019年山东省潍坊市安丘市中考二模化学试题【答案】D【解析】【详解】A、向盐酸中滴加氢氧化钠溶液，氢氧化钠与盐酸反应生成氯化钠和水，a点时，pH<7，说明盐酸未完全反应，故a点所示的溶液中含有的溶质是：NaCl、HCl，不符合题意；B、b点所示的溶液，pH=7，溶液显中性，不能使紫色石蕊试液变色，不符合题意；C、当滴加氢氧化钠溶液的体积为25mL时，pH=7，但是氢氧化钠和稀盐酸的密度不一定相同，所用氢氧化钠溶液的质量分数不一定为30%，不符合题意；D、氢氧化钠与稀盐酸反应生成氯化钠和水，a、b、c所示的溶液中溶质都有氯化钠，故都含有Na+、Cl-，符合题意。
故选D。
2．下列图象分别与选项中的操作相对应，其中合理的是A．向一定量的NaOH和BaCl2混合溶液中滴加稀硫酸B．向一定量的MnO2固体中加入一定量的过氧化氢溶液C．向一定量的NaOH溶液中滴加稀盐酸D．向含有一定量稀盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液【来源】2019年河南省商丘市柘城县实验中学摸底考试化学试题【答案】A【解析】【详解】A、向一定量的NaOH和BaCl2混合溶液中滴加稀硫酸，氯化钡和稀硫酸反应生成硫酸钡沉淀和盐酸，硫酸钡沉淀不溶于酸，故一开始就产生沉淀，沉淀质量随稀硫酸的质量逐渐增加，待氯化钡完全反应后，硫酸钡沉淀质量不再变化，符合题意；B、向一定量的MnO2固体中加入一定量的过氧化氢溶液，二氧化锰在该反应中是催化剂，化学反应前后，质量不变，不符合题意；C、向一定量的NaOH溶液中滴加稀盐酸，氢氧化钠的溶液显碱性，pH>7，滴加稀盐酸，碱性逐渐减弱，酸性逐渐增加，pH值的变化是从大于7逐渐减小到小于7，不符合题意；D、向含有一定量稀盐酸和氯化钙的混合溶液中逐滴加入碳酸钠溶液，碳酸钠先与稀盐酸反应生成氯化钠、二氧化碳和水，待稀盐酸完全反应后，碳酸钠再与氯化钙反应生成碳酸钙沉淀和氯化钠，一开始无沉淀生成，稀盐酸完全反应后，沉淀质量随碳酸钠质量的增加逐渐增加，待氯化钙完全反应后，沉淀质量不再变化，不符合题意。
【化学】初三化学图像题pH的变化图像解题技巧及练习题含解析
【解析】 【详解】
A、由图 2 知该反应是将盐酸滴入氢氧化钠溶液中；盐酸与氢氧化钠反应生成氯化钠和 水， b 点 pH 大于 7，说明氢氧化钠有剩余，故 b 点所示溶液中的溶质是 NaCl 和 NaOH，故
A 正确；
B、图 2 中 d 点 pH 小于 7，盐酸过量，溶液中溶质为氯化钠和
发掉，所得固体只有氯化钠，为纯净物，故
9． 下列四个图像，分别对应四种操作过程，其中正确的是（
）
A．
向一定溶质质量分数的盐酸中加入大量水
B．
向硝酸铜和盐酸的混合溶液中加入过量氢氧化钡溶液
C．
向两份同体积和相同质量分数的盐酸中分别加入足量的锌粉和镁粉
D．
某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体
【来源】 2013-2014 湖北省松滋市中考化学模拟题一试卷（带解析
10． 下列实验中溶液的 pH 随加入试剂体积而变化的关系与图相符的是
A．稀硫酸中不断滴入 NaOH 溶液 B． NaCl 溶液中不断滴入稀盐酸 C． Na2CO3 溶液中不断滴入稀盐酸 D． NaOH 溶液中不断滴入蒸馏水
【来源】上海市长宁区姚连生中学 【答案】 C
2019-2020 学年九年级下学期 3 月月考化学试题
故选： D。
2． 向一定量的硫酸溶液中，分别加入足量的水、金属锌、氢氧化钠溶液、氯化钡溶液，下
列图示正确的是（
）
A．
加足量水
B．
加足量锌
C．
加足量氢氧化钠溶液 D．
加足量氯化钡溶液
【来源】 2013 届四川省达州市中考模拟化学试卷（带解析 )
【答案】 D
【解析】
【详解】
A、对酸用水进行稀释，不可能稀释成碱，所以
