三相异步电动机正反转控制电路设计
课程设计(论文)题目名称三相异步电动机正反转控制电路设计课程名称PLC原理及应用学生姓名学号系、专业电气工程系指导教师2014年11月14日邵阳学院课程设计（论文）任务书年级专业学生姓名学号题目名称三相异步电动机正反转控制电路设计设计时间2014/11/3-2014/11/14课程名称PLC原理及应用课程编号121200107设计地点数字控制与PLC实验室（306）一、课程设计（论文）目的PLC原理及应用课程设计是电气工程及其自动化专业领域重要的实践环节之一，主要以小型实用性PLC控制系统的软、硬件设计为主。
课程设计的目的和任务：全面熟练掌握PLC的硬件组成以及各种指令的应用，使学生掌握小型PLC 应用系统设计的步骤，熟悉和掌握PLC开发系统的应用和软件调试过程，通过设计过程中对故障的分析、判断、检修进一步锻炼和培养学生的动手能力。
二、已知技术参数和条件根据三相异步电动机正反转继电器控制电路方案，试用PLC对三相异步电动机正反转进行控制，要求不得篡改原控制效果。
三、任务和要求1、设计系统的PLC外部接线图2、系统的操作面板3、设计好顺序功能图3、系统的T形图按照要求书写课程设计报告注： 1．此表由指导教师填写，经系、教研室审批，指导教师、学生签字后生效；2．此表1式3份，学生、指导教师、教研室各1份。
四、参考资料和现有基础条件（包括实验室、主要仪器设备等）实验室有EL型PLC实验系统4套，FX2N系列实验装置8台，以及相关的软件。
FX2N系列、S7系列产品说明书；FX2N系列实验装置实验指导书；五、进度安排2014年11月3日-4日：收集和课程设计有关的资料，熟悉课题任务何要求2014年11月5日-6日：总体方案设计2014年11月7日-8日：外部接线图2014年11月9日-10日：T形图设计2014年11月11日-12日：系统调试改进2014年11月13日：整理书写设计说明书2014年11月14日：答辩六、教研室审批意见教研室主任（签字）：年月日七|、主管教学主任意见主管主任（签字）：年月日八、备注指导教师（签字）：学生（签字）：邵阳学院课程设计（论文）评阅表学生姓名学号系电气工程系专业班级题目名称三相异步电动机正反转控制电路设计课程名称PLC原理及应用一、学生自我总结通过此次课程设计，让我了解了PLC梯形图、指令表、顺序功能图有了更好的了解，也让我了解了关于PLC设计原理。
有很多设计理念来源于实际，从中找出最适合的设计方法。
在学习的过程中，不是每一个问题都能自己解决，向老师请教或向同学讨论是一个很好的方法，不是有句话叫做思而不学者殆。
做事要学思结合。
通过本次的设计，我对三相异步电动机的PLC控制系统原理有了进一步的了解，在三相异步电动机的PLC控制分析过程中对PLC产生了浓厚的兴趣，提高了科学的分析和运用能力，但对其中的原理和实际操作方法有待深入的学习和提高。
学生签名：年月日二、指导教师评定评分项目平时成绩论文答辩综合成绩权重30 40 30单项成绩指导教师评语：指导教师（签名）：年月日注：1、本表是学生课程设计（论文）成绩评定的依据，装订在设计说明书（或论文）的“任务书”页后面；2、表中的“评分项目”及“权重”根据各系的考核细则和评分标准确定。
摘要生产机械往往要求运动部件可以实现正反两个方向的起动，这就要求拖动电动机能作正、反向旋转。
由电机原理可知，改变电动机三相电源的相序，就能改变电动机的转向。
本文设计系统的控制是采用PLC的编程语言——梯形图,梯形语言是在可编程控制器中的应用最广的语言，因为它在继电器的基础上加进了许多功能，使用灵活的指令，使逻辑关系清晰直观，编程容易，可读性强，所实现的功能也大大超过传统的继电器控制电路，可编程控制器是一种数字运算操作的电子系统，它是专为在恶劣工业环境下应用而设计，它采用可编程序的存储器，用来在内部存储执行逻辑运算，顺序控制，定时，计数和算术等操作的指令，并采用数字式，模拟式的输入和输出，控制各种的机械或生产过程。
关键词：三相异步电动机；PLC；可编程控制；梯形图目录摘要 (I)引言 (1)1 PLC基础的知识 (2)1.1 关于PLC的定义 (2)1.2 PLC的工作原理 (2)1.3 PLC的应用领域 (3)1.4 PLC的发展趋势 (4)2 三相异步电动机的PLC控制 (5)2.1三相异步电动机正反转控制电路的特点 (5)2.1.1 三相异步电动机正反转控制电路的主控制电路 (5)2.1.2 按钮接触器联锁的正反转控制电路特点及应用分析 (5)2.2 交流接触器的正反转自动控制线路工作过程 (6)2.3 PLC的选择 (7)2.4三相异步电动机使用PLC控制优点 (7)2.5 输入输出定义 (7)2.6 输入输出接线图 (8)结论 (10)参考文献 (11)致谢 (12)引言电动机的正反转控制大量应用于工业生产当中，而快速准确安全的控制更能够保证生产的安全可靠和产品的品质。
PLC控制三相异步电动机实现正反转，其运行性能更好，且在满足上述需要的前提下还可节省各种材料。
生产中许多机械设备往往要求运动部件能向正反两个方向运动。
如机床工作台的前进与后退起重机的上升与下降等, 这些生产机械要求电动机能实现正反转控制。
改变通入电动机定子绕组的三相电源相序, 即把接入电动机的三相电源进线中的任意两根对调, 电动机即可反转。
1可编程序控制器PLC的概况1.1 PLC的定义早期的可编程控制器是为了取代继电器控制线路，采用存储器程序指令完成顺序控制而设计的。
它仅有逻辑运算、定时、计数等功能，采用开关量控制，实际只能进行逻辑运算，所以称为可编程逻辑控制器，简称PLC（Programmable Logic Controller）。
进入20世纪80年代后，采用了16位和少数32位微处理器构成PLC，使得可编程逻辑控制器在概念、设计、性能上都有了新的突破。
采用微处理器之后，这种控制器的功能不再局限于当初的逻辑运算，增加了数值运算、模拟量的处理、通信等功能，成为真正意义上的可编程控制器（Programmable Controller），简称为PC。
但是为了与个人计算机PC（Personal Computer）相区别，长将可编程控制器仍成为PLC。
随着可编程控制器的不断发展，其定义也在不断变化。
国际电工委员会（IEC）曾于1982年11月颁布了可编程控制器标准草案第一稿，1985年1月发表了第二稿，1987年2月又颁布了第三稿。
1987年颁布的可编程控制器的定义如下：“可编程逻辑控制器是专为在工业环境下应用而设计的一种数字运算操作的电子装置，是带有存储器、可以编制程序的控制器。
它能够存储和执行命令，进行逻辑运算、顺序控制、定时、计数和算术运算等操作，并通过数字式和模拟式的输入、输出，控制各种类型的机械或生产过程。
可编程控制器及其相关的外围设备，都应按易于工业控制系统形成一个整体、易于扩展其功能的原则设计。
1.2 PLC的工作原理PLC实质上是一种专用与工业控制的计算机，其硬件结构基本上与微型计算机相近，在结构上分为固定式和组合式（模块式）两种，固定式PLC包括CPU板，I/O板，显示面板，内存块，电源等，这些元素组合成一个不可拆卸的整体。
模块式PLC包括CPU模块，I/O模块，内存模块，电源模块，底板或机架。
这些模块可以按照一定的规则组合配置。
按照可编程控制器系统的构成原理，可编程控制器系统由传感器，可编程控制器和执行器组成，可编程控制器通过循环扫描输入端口的状态，执行用户程序来实现控制任务，其操作过程如上图1所示。
PLC 输入模块的输入信号状态与传感器信号相对应，为传感器信号经过隔离和滤波后的有效信号。
开关量输入电路通过识别传感器0、1电平，识别开关的通断。
驱动受控元件接收现场信号图1.1 PLC 操作过程 CPU 在每个扫描周期的开始扫描输入模块的信号状态，并将其状态送入到输入映像寄存器区域；CPU 根据用户程序中的程序指令来处理传感器信号，并将其处理的结果送到输出映像寄存器。
现代的PLC 已经具备了处理模拟量的功能，但是相对于开关量的处理较复杂一些。
PLC 输出模块具有一定的负载驱动能力，在额定负载以内，直接和负载相连，可以驱动相应的执行器。
在PLC 处于运行状态时，从内部处理、通信操作、程序输入、程序执行、程序输出，一直循环扫描工作。
1.3 PLC 的应用领域目前，PLC 在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、保及文化娱乐等各个行业，使用情况大致可归纳为以下几类： (1)开关量的逻辑控制 这是PLC 最基本、最广泛的应用领域，可用它取代传统的继电器控制电路，实现逻辑控制、顺序控制，既可用于单台设备的控制，又可用于多机群控制及自动化流水线。
如电梯控制、高炉上料、注塑机、印刷机、组合机床、磨床、包装生产线、电镀流水线等。
(2)模拟量控制 在工业生产过程中，有许多连续变化的量，如温度、压力、流量、液位和速度等都是模拟量。
为了使PLC 能处理模拟信号，PLC 厂家生产有配套的A/D 、D/A 转换模块，使PLC 可用于模拟量控制。
输入接口部件中央处理器单元CPU 板电源部件接口部件输出(3)运动控制PLC可以用于圆周运动或直线运动的控制。
从控制机构配置来说，早期直接用开关量I/O模块连接位置传感器和执行机构，现在可使用专门的运动控制模块。
广泛的运用于各种机床、机械、机器人、电器等场合。
(4)过程控制这是对温度、压力、流量等模拟量的闭环控制。
PLC能编制各种控制算法程序，完成闭环控制。
PID控制时一般闭环控制系统中常用的控制方法。
PID处理一般是运行专用的PID子程序。
过程控制在冶金、化工、热处理、锅炉控制等场合有非常广泛的应用。
(5)数据处理现代PLC具有数学运算、数据传送、数据转换、排序、查表、位操作等功能，可以完成数据采集、分析及处理。
这些数据可以与存储在存储器中的参考值比较。
一般用于大型系统，如无人控制的柔性制造业。
(6)通信及联网PLC通信包含PLC之间的通信以及PLC与其他智能设备间的通信。
在工业自动化网络发展加快前提下，厂家都十分重视PLC的通讯功能，纷纷推出各自的网络系统，通讯十分方便。
1.4 PLC的发展趋势1969年，美国数字设备公司（DEC）首先研制出第一台符合要求的控制器，即可编程逻辑控制器，并在美国GE公司的汽车自动装配上试用获得成功。
此后，这项技术迅速发展，从美国、日本、欧洲普及到全世界。
总的来说发展趋势如下(1)向高速度、大容量方向发展为了提高PLC的处理能力，要求PLC具有更好的响应速度和更大的储存容量。
(2)向超大型、超小型两个方向发展。
以适应不同类型的自动控制系统的需要。
三相异步电动机正反转控制电路
单击此处输入你的正文，文字是您思想的提炼，为了最终演示发布的 良好效果，请尽量言简意赅的阐述观点
演讲人
目录
01. 三相异步电动机正反转控制电路原理 02. 三相异步电动机正反转控制电路设计 03. 三相异步电动机正反转控制电路应用
三相异步电动机正 反转控制电路原理
正反转控制原理
02
控制电路：包括 按钮、接触器、 继电器、指示灯
等
03
保护电路：包括 熔断器、热继电 器、过流保护器
等
04
控制方式：包括 手动控制、自动 控制、远程控制
等
控制信号分析
控制信号来源：启动按钮、停 止按钮、方向按钮等
控制信号类型：开关量信号、 模拟量信号等
控制信号处理：通过PLC、继 电器等设备进行信号处理
控制信号输出：控制电动机的 正转、反转、停止等操作
三相异步电动机正 反转控制电路设计
设计原则
1
安全性：保证电路安全可靠， 防止触电、短路等事故发生
2
实用性：满足实际需求，实 现正反转控制功能
3
经济性：在满足功能需求的 前提下，尽量降低成本
4
可维护性：电路设计应便于 维护和维修，提高工作效率
设计步骤
01
正转控制：通过改变三相电、继电器等电气元件进行 控制
02
反转控制：通过改变三相电 源的相序，使电动机反转
04
保护措施：设置过载、短路、 缺相等保护装置，确保电动 机安全运行
控制电路组成
01
主电路：包括三 相异步电动机、 断路器、接触器、
热继电器等
STEP3
STEP4
设计思路：采 用双刀双掷开 关实现正反转 控制
三相异步电动机正反转的控制设计

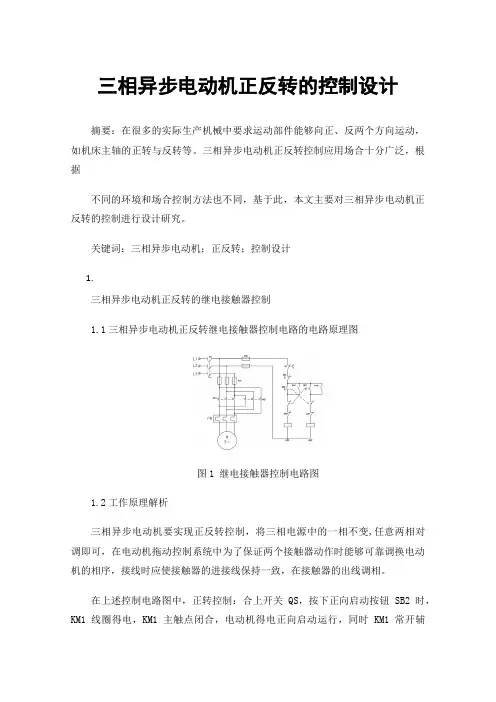

三相异步电动机正反转的控制设计摘要：在很多的实际生产机械中要求运动部件能够向正、反两个方向运动，如机床主轴的正转与反转等。
三相异步电动机正反转控制应用场合十分广泛，根据不同的环境和场合控制方法也不同，基于此，本文主要对三相异步电动机正反转的控制进行设计研究。
关键词：三相异步电动机；正反转；控制设计1.三相异步电动机正反转的继电接触器控制1.1三相异步电动机正反转继电接触器控制电路的电路原理图图1 继电接触器控制电路图1.2工作原理解析三相异步电动机要实现正反转控制，将三相电源中的一相不变,任意两相对调即可，在电动机拖动控制系统中为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的进接线保持一致，在接触器的出线调相。
在上述控制电路图中，正转控制：合上开关 QS，按下正向启动按钮 SB2 时，KM1 线圈得电，KM1 主触点闭合，电动机得电正向启动运行，同时 KM1 常开辅助触点闭合自锁使电机保持连续运行；反转控制：按下反向启动按钮 SB3，其常闭触点断开，切断 KM1 线圈电源，电动机正向运行电源切断，同时 SB3的常开触点闭合，使 KM2 线圈得电，KM2 的主触点闭合，改变了电动机的电源相序，使电动机反向运行；停止控制：电动机运行时，按下停止按钮 SB1 即可实现。
1.三相异步电动机正反转控制设计2.1三相异步电动机正反转的 PLC 程序设计可编程控制器（PLC）是以微处理器为核心，将自动控制技术、计算机技术和通信技术融为一体而发展起来的崭新的工业自动控制装置。
目前，PLC 已基本替代了传统的继电器控制而广泛应用于工业控制的各个领域，PLC 已跃居工业自动化三大支柱的首位。
生产机械往往要求运动部件可以实现正反两个方向的起动，这就要求拖动电动机能作正、反向旋转。
由电机原理可知，改变电动机三相电源的相序，就能改变电动机的转向。
如图2所示，为电机主电路以及PLC 接线图。
图2 PLC接线图根据输入输出（I/O）点数及其地址分配表和电路“控制要求分析” 可知，当按下正转启动按钮SB2 时，输入继电器X001 按通，输出继电器Y000 置1，接触器KM1 线圈通电并自保，主触头闭合，电动机正转连续运行；若按下停止按钮SB1，输入继电器X000 接通，输出继电器Y000 置于0，接触器KM1 线圈断电，主触头断开，电动机停止运行；当按下反转启动按钮SB3时，输入继电器X002 接通，输出继电器Y001 置1，接触器KM2 线圈得电并自保，主触头闭合，电动机反转连续运行；若按下停止按钮SB1，输入继电器X000 接通，输出继电器Y000 置0，接触器KM2 线圈断电，主触头断开，电动机停止运行。
三相异步电动机正反转控制实验
三相异步电动机正反转控制实验一、实验目的：1．学习和掌握PLC的实际操作和使用方法；2．学习和掌握利用PLC控制三相异步电动机正反转的方法;二、实验内容及步骤：本实验采用PLC对三相异步电动机进行正反转控制 ,其主电路和控制电路接线图分别为图2-1和图2-2 ;图中：正向按钮接PLC的输入口X0,反向按钮接PLC的输入口X1,停止按钮接PLC的输入口X2,KM5为正向接触器,KM6反向接触器;继电器KA5、KA6分别接于PLC的输出口Y33、Y34;其基本工作原理为：合上QF1、QF5, PLC运行;当按下正向按钮,控制程序使Y33有效,继电器KA5线圈得电,其常开触点闭合,接触器KM5的线圈得电,主触头闭合,电动机正转；当按下反向按钮,控制程序使Y34有效,继电器KA6线圈得电,其常开触点闭合,接触器KM6的线圈得电,主触头闭合,电动机反转;实验步骤：1．在断电的情况下,学生按图2-1和图2-2接线为安全起见,控制电路的PLC外围继电器KA5、KA6以及接触器KM5、KM6输出线路已接好；2．在老师检查合格后,接通断路器QF1、QF5 ；3．运行PC机上的工具软件FX-WIN,输入PLC梯形图；4．对梯形图进行编辑﹑指令代码转换等操作并将程序传至PLC；5．运行PLC,操作控制面板上的相应开关及按钮,实现电动机的正反转控制;在PC机上对运行状况进行监控,同时观察继电器KA5、KA6和接触器KM5 、KM6的动作及变化情况,调试并修改程序直至正确；6;记录运行结果 ;图2-1 主控电路图2-2 控制电路接线图三．实验说明及注意事项1．本实验中,继电器KA5、KA6的线圈控制电压为24V DC,其触点5A 220V AC或5A 30V DC；接触器KM5、KM6的线圈控制电压为220V AC,其主触点25A 380V AC;2．三相异步电动机的正、反转控制是通过正、反向接触器KM5、KM6改变定子绕组的相序来实现的;其中一个很重要的问题就是必须保证任何时候、任何条件下正反向接触器KM5、KM6都不能同时接通,否则会造成电源相间瞬时短路;为此,在梯形图中应采用正反转互锁,以保证系统工作安全可靠;3．本实验中,主控电路的电压为380V DC,请注意安全四．实验用仪器工具PC 机 1台PLC 1台编程电缆线1根三相异步电动机 1台断路器QF1、QF5 2个接触器KM5、KM6 2个继电器KA5、KA6 2个按钮 3个实验导线若干五．实验前的准备1．预习实验报告,复习教材的相关章节；2．根据图2-1、图2-2画出梯形图,并写出指令代码;六．实验报告要求画出梯形图,写出指令代码,分析实验结果;七．思考题1．试比较继电器和接触器的结构及工作原理的异同点；2．请说明本实验中继电器的线圈工作电压和接触器的线圈工作电压分别是多少3．试比较可编程控制器的三种输出接口：晶体管输出方式、晶闸管输出方式、继电器输出方式的工作原理异同点；4．能否将接触器KM5,KM6的线圈直接接至PLC的输出端Y33、Y34注：本实验所用的PLC为FX2N-64MT,其输出接口为晶体管型5．。
三相异步电动机的正反转控制线路
一、接触器联锁旳正反转控制线路
3.接触器联锁旳正反转控制线路旳工作原理如图3所示
4.接触器联锁旳正反转控制线路旳特点： （1）优点：工作安全可靠 （2）缺陷：操作不便 （想一想，为何？）
因为电动机从正转变为反转时，必须先按下停 止按钮后，才干按反转开启按钮，不然因为接触器 旳联锁作用，不能实现反转。
图6 接触器联锁正反转控制线路板
该线路旳工作原理与接触器联锁旳正反 转控制线路旳工作原理基本相同，请同学 们自行分析。
二、按钮联锁旳正反转控制线路
按钮联锁旳正反转控制线路特点 优点：操作以便 缺陷：轻易产生电源两相短路故障。
思索题：
想一想，为何轻易产生电源两相短 路故障？
三、按钮、接触器双重联锁旳正反转控制线路 双重联锁旳正反转控制线路如下图所示：
★技能训练
●安装与检修正反转控制线路
1.根据三相异步电动机旳技术数据和正反转控制 线路旳电路图，选用工具、仪表及器材，填入 书中表内；
2.根据布置图、接线图，按照训练环节，进行安 装训练，完毕后旳接触器联锁正反转控制线路 板如图6所示；
3.按要求把安装好旳接触器联锁正反转控制线路 板改装成双重联锁正反转控制线路板；
图5-2 双重联锁控制线路旳工作原理
反转控制 按下SB2
2
SB2常闭触头先分断 KM1线圈失电 2
SB2常开触头后闭合
KM1联锁触头恢复闭合 KM2线圈得电 3
KM1M2自锁触头闭合自锁
电动机M启动连续反转
3
KM2主触头闭合
KM2联锁触头分断对KM1联锁(切断正转控制电路)
4.检修双重联锁正反转控制线路；
5.全部训练应在要求时间内完毕，同步做到安全 操作和文明生产。
三相异步电动机控制正反转电路设计报告
姓名：_班级：学号：____日期：_成绩：_目录1、常用低压控制器与保护器的认识使用------------------------------------------------2 （1）刀闸开关------------------------------------------------------2 （2）熔断器--------------------------------------------------------2 （3）交流接触器------------------------------------------------------------------------------4 （4）热继电器---------------------------------------------------------------------------------4（5）按钮----------------------------------------------------------5 （6）时间继电器----------------------------------------------------52、三相异步电动机正反转控制电路的设计---------------------------------------------73、三相异步电动机正反转控制电路的安装与验证------------------------------------84、总结------------------------------------------------------------------------------------------95、参考文献------------------------------------------------------------------------------------106、附录------------------------------------------------------------------------------------------11 （1）三相异步电动机控制正反转手工电路图------------------------------------------11 （2）三相异步电动机控制正反转实物连接图------------------------------------------12三相异步电动机正反转设计报告1.常用低压控制器与保护器的认识使用（1）、刀闸开关：是电力设备手动开关的一种，别名闸刀，一般多用于低压电，有单相刀闸和三相刀闸之分。
PLC控制三相异步电动机正反转设计
PLC控制三相异步电动机正反转设计摘要本论文文设计了三相异步电动机的PLC控制电路，就是三相异步电动机的正反转控制，与传统的继电器控制相比，具有控制速度快、可靠性高、灵活性强等优点。
非常实用。
三相异步电动机的应用非常广泛，具有机构简单，效率高，控制方便，运行可靠，易于维修成本低的有点，几乎涵盖了工农业生产和人类生活的各个领域,在这些应用领域中,三相异步电动机运行的环境不同，所以造成其故障的发生也很频繁，所以要正确合理的利用它。
本文研究的这个系统的控制是采用PLC的编程语言----梯形图,梯形语言是在可编程控制器中的应用最广的语言，因为它在继电器的基础上加进了许多功能，使用灵活的指令，使逻辑关系清晰直观，编程容易，可读性强，所实现的功能也大大超过传统的继电器控制电路，可编程控制器是一种数字运算操作的电子系统，它是专为在恶劣工业环境下应用而设计，它采用可编程序的存储器，用来在内部存储执行逻辑运算，顺序控制，定时，计数和算术等操作的指令，并采用数字式，模拟式的输入和输出，控制各种的机械或生产过程。
关键词：PLC 三相异步电动机可编程控制梯形图武汉职业技术学院毕业设计（论文）引言 (1)第一章三相异步电动机基础 (2)1.1三相异步电动机的基本结构 (2)1.1.1 三相异步电动机定子 (2)1.1.2三相异步电动机转子 (3)1.2三相异步电动机的工作原理 (3)1.3三相异步电动机的正反转工作过程 (4)1.3.1 三相异步电动机的原理 (4)1.3.2 三相异步电动机的制动 (4)第二章 PLC基础的知识 (5)2.1关于PLC的定义 (5)2.2PLC与继电器控制的区别 (5)2.3PLC的工作原理 (5)第三章三相异步电动机的PLC控制 (7)3.1三相异步电机的正反转PLC控制 (7)3.2PLC定时器控制电动机正反转互锁的设计 (9)3.2.1 PLC定时器控制电动机正反转电路的主接线图 (9)3.2.2 PLC定时器控制三相异步电动机正反转的梯形图 (10)3.2.3定时器控制电动机正反转的指令表程序 (11)3.2.4 PLC的I/O分配 (11)3.2.5 实体框形图 (12)3.3三相异步电动机使用PLC控制优点 (13)结论 (13)参考文献 (14)致谢 (15)引言三相异步电动机的应用非常广泛，具有机构简单，效率高，控制方便，运行可靠，易于维修成本低的有点，几乎涵盖了工农业生产和人类生活的各个领域,在这些应用领域中,三相异步电动机运行的环境不同，所以造成其故障的发生也很频繁，所以要正确合理的利用它。
三相异步电动机正反转控制电路要点
复习相关知识
自锁控制电路原理图
按 动 图 中
按 钮 叙 述 自 锁 控 制 过 程
新 授：
一、倒顺开关正反转控制电路 二、接触器联锁正反转控制电路 三、按钮联锁正反转控制电路 四、双重联锁正反转控制电路
§6-4 三相异步电动机的正反转控制电路
思考：如何改变三相异步电动机的转向？
三相异步电动机的转向取决于通入 定子绕组中三相交流电的相序。
KM2
§6-4 三相异步电动机的正反转控制电路
二、接触器联锁正反转控制电路
L1 L2 L3
×××
Q
操作步骤： ① 合闸。 ② 正转起动。 ③ 正转停止。
④ 反转起动。 ⑤ 反转停止。
KM1
FR
M 3~
KM2
SB3
SB1
KM1
SB2 KM2
KM1 FR
KM2
§6-4 三相异步电动机的正反转控制电路
电动机M起动
KM1联锁触头分断对KM2联连续正转
锁
§6-4 三相异步电动机的正反转控制电路
四.按钮、接触器双重联锁正反转控制电路
工作原理：
（2）反转控制
按下 SB2
SB2常闭触头先分断 KM1线圈失电 电动机
KM1自锁触头分 M K断KMM11主联触锁头触分头断恢复闭失合电
SB2常开触头后闭合
KM2线圈 KM2自锁触头闭合自锁 电动机M起动
§6-4 三相异步电动机的正反转控制电路
电动机定子接线盒
电源
L1 L2 L3 3~
星
形
U1
V1 W1
W2
U2 V 2
(Y) 联 接
U1 V1 W1 W2 U2 V2
L1 3L~2 L3
三相异步电动机的正反转控制
U ---L3 V ---L2 W---L1
KM2 KM1
KM1 KM2
三、按钮、接触器双重联锁正反转控制线路
QS FU1
L1 L2 L3
合上电源 开关QS
KM1
FU2 FR
SB3
KM2
KM1
KM2
SB1
SB2
FR
UV W
M 3~
KM2 KM1
KM1 KM2
三、按钮、接触器双重联锁正反转控制线路
KM2联锁动断触
UV W
点闭合，解除对
M
KM1联锁
3~
SB3
KM2
SB1
KM1
KM2 SB2
KM2
KM1
KM1
KM2
二、接触器联锁正反转控制线路
反转停止
QS FU1
FU2
L1
L2
FR
L3
松开SB3、电 KM1 机停转
SB3 KM2
SB1 KM1 SB2 KM2
FR
UV W M 3~
KM2
KM1
KM1
三相异步电动机的 正反转控制线路
若改变电动机转动方向，将接至交流电动机 的三相交流电源进线中任意两相对调，电动机就 可以反转。
一、 倒顺开关正反转控制线路
倒顺开关，又叫可 逆转换开关，利用 改变电源相序来实 现电动机手动正反 转控制。
一、倒顺开关正反转控制线路
L1 L2 L3
熔断器 倒顺开关
电动机
正转起动
QS FU1
FU2
L1
L2
FR
L3
合上电源开关 KM1 QS
SB3 KM2
SB1 KM1 SB2 KM2
三相异步电动机正反转控制电路
SBstp
KMF SBstF FR KMF
KMF
FR
KMR
SBstR KMR
KMR
L1 Q
L2
L3
怎样保证错误操作系统不动作？ —— 互锁！
互锁触点
× × ×
SBstp KMF
KMF SBstF KMR KMF FR
FR
M 3~
KMR SBstR
KMF KMR
KMR
L1 Q
L2
L3
怎样保证错误操作系统不动作？ —— 互锁！
KMF
FR
M 3~
KMR SBstR
KMF KMR
KMR
机械互锁电路
L1 Q L2 L3
× × ×
SBstR KMF FR KMF
SBstp KMF
SBstF
FR
M 3~
KMR SBstR
SBstF KMR
KMR
机械互锁电路
L1 Q L2 L3
× × ×
SBstR KMF FR KMF
SBstp KMF
KMR
. . .
KH
反转触点
. . 正转触点 .
反转按钮
SB
SBF KMF SBR
. .
KMF
.
KMR
M 3~
KMR
反转接触器
L1 Q
L2
L3
× × ×
操作步骤： ① 合闸。 ② 正转起动。 ③ 正转停止。
KMF SBstF FR KMF
SBstp KMF
FR
M 3~
KMR SBstR
KMR
KMR
电源
~
电源
~
三相异步电动机正反转控制电路实验报告
