钢筋(剥肋)滚轧直螺纹接头验收规程(1)
钢筋剥肋滚轧直螺纹机操作规程
钢筋剥肋滚轧直螺纹机操作规程
准备工作:
1、将机床安装平稳，机床主轴轴心线应处于水平位置，如有倾斜，只能夹
钳方向低于水平位置，但不低于50。
2、清理各部分附着物，检查各部连接是否松动、是否齐全。
3、减速机加油到要求位置，推荐使用“工业极压齿轮油”，3—6个月更换
一次。
4、加入切削液，把切削液倒入水盘中，流入水箱。
试车：
1、接通电源，开启冷却泵，检查冷却水流量。
2、开启主电机，使主轴转方向与“转向标牌→”一致。
3、检查功能开关盒试操作是否正常，限位器是否灵敏正常，此响工作在设
备出厂前已调整好，试车时按如下常年工序检验并调整。
（1）搬动进给手柄，检查滑板是否灵活。
（2）开启电源，主机处于工作状态。
（3）逆时针搬动进给手柄，至限位器，主机停机检查，限位器是否灵敏。
（4）搬动进给手柄至起始位置，切断电源做好运转准备。
4、向滚丝头及各润滑部位加油润滑。
内蒙古第二电力建设工程有限责任公司
京能达茂巴音风电工程项目部。
钢筋直螺纹套筒验收方法
在钢筋混凝土建筑工程中，钢筋的连接方法有焊接、机械连接和绑扎连接三种，机械连接中的钢筋剥肋滚轧直螺纹套筒连接是目前广泛采用的方式，其通常适用的钢筋级别为HRB335、HRB400、RRB400，适用的钢筋直径范围通常为16-50mm。
钢筋剥肋滚轧直螺纹套筒连接是一种通过冷作硬化加工方法，采用专用的滚轧机床对钢筋端部进行滚轧，使待接钢筋端头产生塑性变形并形成螺纹，再用与其螺纹相应的内螺纹套筒将两根钢筋连接到一起的机械连接方法。
资料检查供货时，必须同时提供相应接头性能等级的接头型式检验报告、套筒原材机械性能检验报告。
审查型式检验报告时应注意：①检验报告中必须详细记载接头试件基本参数；②检验报告不得超过4年；③仅标准型接头需要做型式检验报告；④HRB500级钢筋接头的型式检验报告可以兼做HRB400、HRB335级的同类型、同等级接头的型式检验报告使用，反之则不允许。
开挖式基础钢筋、整体吊装的钢筋笼连接采用标准型套筒，需要分段吊装的钢筋笼采用正反丝扣扩口型或者加锁母型（一般用不到）。
外观检查连接套筒螺纹牙型应饱满，连接套筒表面不得有裂纹，表面及内螺纹不得有严重的锈蚀及其他肉眼可见的缺陷。
尺寸检查重要尺寸（外径、长度）及螺纹牙型、精度应经检验符合厂家产品设计图纸要求。
内螺纹用专用的螺纹塞规检验，其塞通规应能顺利旋入，塞止规旋入长度不得超过3P（P为一个螺距长度）。
允许偏差：套筒直径D≤50；外径允许偏差±0.5；长度允许偏差±0.5。
取样送检一般试验项目：抗拉强度。
验收批及取样数量接头同一施工条件下的同一批材料的同等级、同规格接头以500个为一个验收批进行检验与验收不足500个时也作为一验收批。
每一验收批随机抽取3个试件做单向拉伸试验。
接头拉伸试件长600㎜接头应位于试件中部。
取样单填写内容应包括委托单位、工程名称、建设单位、取样时间、钢筋生产厂家或产地、钢筋级别或牌号、钢筋规格、焊接连接方式、使用部位、试件组数、要求检验项目、取样人、见证人、见证号等。
钢筋剥肋滚轧直螺纹施工规范
钢筋剥肋滚轧直螺纹施工1、工艺流程：预接：钢筋端面平头—→剥肋滚压螺纹—→丝头质量检验—→利用套简连接—→接头检验；现场连接：钢筋就位—→拧下钢筋保护帽和套筒保护帽—→接头拧紧→作标记—→质量检验。
2、钢筋丝头加工：（1）按钢筋规格所需的调整试棒并调整好滚丝头内孔最小尺寸,钢筋端部应切平或敦平再加工螺纹，墩粗头不得有与钢筋轴线垂直的横向裂纹。
（2）按钢筋规格更换涨刀环，并按规定的丝头加工尺寸调整好剥肋直径尺寸。
（3）调整剥肋挡块及滚压行程开关位置，保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。
3、钢筋丝头加工完成、检验合格后，要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进行保护，以防螺纹在钢筋搬动或运输过程中被损坏或污染。
4、使用扳手或管钳对钢筋接头拧紧时，只要达到力矩扳手调定的力矩值即可。
5、钢筋端部平头最好使用台式砂轮片切割机进行切割。
6、连接钢筋注意事项：（1）钢筋丝头经检验合格后应保持干净无损伤。
（2）所连钢筋规格必须与连接套规格一致。
（3）连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间往两端连接。
（4）连接钢筋时，一定要先将待连接钢筋丝头拧入同规格的连接套之后，再用力矩扳手拧紧钢筋接头;连接成型后用红油漆作出标记，以防遗漏。
（5）力矩扳手不使用时，将其力矩值调为零，以保证其精度。
（6）直螺纹接头的现场加工应符合下列规定：1）钢筋端部应切平或镦平后加再工螺纹；2）墩粗头不得有与钢筋轴线相垂直的横向裂纹；3）钢筋丝头长度应满足企业标准中产品设计要求，公差应为0～2．0p(p 为螺距)：4）钢筋丝头宜满足6f 级精度要求，应用专用直螺纹量规检验，通规能顺利旋入并达到要求的拧入长度，止规旋入不得超过3p。
抽检数量10%，检验合格率不应小于95％。
7、检查钢筋连接质量：（1）检查接头外观质量应无完整丝扣外露，钢筋与连接套之间无间隙。
如发现有一个完整丝扣外露，应重新拧紧，然后用检查用的扭矩扳手对接头质量进行抽检。
钢筋剥肋滚压直螺纹连接技术规程
钢筋剥肋滚压直螺纹连接技术规程钢筋剥肋滚压直螺纹连接技术是当前建筑工程中常用的钢筋连接方式之一。
该技术具有耐久性好、连接强度高、施工简便等优点，并广泛应用于各类混凝土结构中。
在进行钢筋剥肋滚压直螺纹连接时，首先需要选择适合的材料和设备。
一般来说，连接件的材料应与被连接构件的钢筋相匹配，常见的材料有碳素钢和合金钢等。
而设备方面，则需要采用专业的滚压设备，以保证连接的精准性和稳定性。
在施工过程中，需要根据设计要求选择合适的连接件规格。
通常，连接件的直径和长度应根据钢筋的直径和需要的连接长度来确定。
在钢筋剥肋滚压直螺纹连接中，连接件的直径要比钢筋直径稍大，以确保连接的强度和稳定性。
在进行钢筋剥肋滚压直螺纹连接时，还需要注意一些关键步骤。
首先，要对连接部位进行充分的清理和除锈处理，以确保连接件与钢筋之间的紧密接触。
接着，将连接件正确插入至钢筋末端，并采用专用的滚牙设备进行滚压，直至连接件完全嵌入到钢筋中。
在滚压过程中，要确保连接件与钢筋之间的接触面完全贴合，以获得最佳的连接效果。
同时，要对滚牙设备的参数进行适当调整，以保证滚压的力量和速度合适。
滚压完成后，还需进行质量检验，检查连接的紧密度、强度是否符合规范要求。
钢筋剥肋滚压直螺纹连接技术的施工质量直接影响着结构的安全性和可靠性。
因此，在进行施工前，必须对相关工艺进行全面的规划和准备，并确保工人具备相关专业知识和技能。
同时，还要加强对施工现场的管理，确保操作规范和安全施工。
综上所述，钢筋剥肋滚压直螺纹连接技术在建筑工程中具有重要的应用价值。
只有通过科学规范的施工流程和严格的质量控制，才能确保连接的质量和性能达到设计要求，从而为工程的顺利进行提供有力支持。
直螺纹连接验收规范
直螺纹连接验收规范篇一：钢筋直螺纹连接工艺标准及验收规范钢筋直螺纹连接工艺标准及验收规范 1 适用范围本工艺标准适用于工业与民用建筑中全现浇混凝土的钢筋程，主要是将Φ16～Φ40钢筋端部滚压成螺纹并用连接套筒将两根钢筋连接成一体的钢筋接头。
2 施工准备2.1 材料2.1.1 钢筋：品种、规格、外观必须符合设计要求，应有出厂证明、试验报告单。
2.1.2 直螺纹连接套筒用45号优质碳素结构钢或其他经试验确认符合要求的钢材。
套筒表面应有规格标记。
2.2 设备机具2.2.1 机械设备：GHG-40型直螺纹套丝机、砂轮切割机、角向磨光机、台式砂轮等。
2.2.2 主要工具：力矩扳手、量规（牙形规、卡规、直螺纹塞规）等。
2.3 作业条件2.3.1 参加接头施工的操作人员已经过技术培训、考核合格，可持证上岗。
2.3.2 直螺纹套丝机等机械设备经维修试用，测力扳手经校验，可满足施工要求。
2.3.3 螺纹套及钢筋端头已清理、除锈、去污，按规格尺寸加工，存放备用。
2.4 技术准备2.4.1钢筋应先调直再加工，切口端面宜与钢筋轴线垂直，端头弯曲、马蹄严重的应切去，不得用气割下料。
2.4.2检验合格的丝头应加以保护，在其端头加带保护帽或用套筒拧紧，按规格分类堆放整齐。
2.5 现场连接施工2.5.1 连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完好无损。
2.5.2采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求。
带连接套筒的钢筋应固定牢，连接套筒的外露端应有保护盖。
2.5.3滚压直螺纹接头应使用管钳和力矩扳手进行施工，将两个钢筋丝头在套筒中间位置相互顶紧，接头拧紧力矩应符合表2.5.3的规定。
力矩扳手的精度为±5%。
3 施工操作工艺3.1 工艺规程3.1.1 直螺纹连接套连接钢筋施工工艺。
钢筋预加工在钢筋加工棚进行，其施工程序是：钢筋除锈调直钢筋端头切平（与钢筋轴线垂直）下料磨光毛刺、缝边将钢筋端头送入套丝机卡盘开口内车出丝头测量和检验丝头质量合格的按规定力矩值拧上直螺纹连接套，在两端分别拧上塑料保护套编号、成捆分类、堆放备用3.2 工艺操作方法：施工现场钢筋安装连接程序是：钢筋就位回收待连接钢筋上的保护帽拧上钢筋，首尾对接拧入连接套按直螺纹连接的力矩扭紧钢筋接头，直到力矩扳手发出响声为止用油漆在接好的钢筋上标记质检人员按规定力矩值检查钢筋连接质量，力矩扳手发出响声为合格接头做钢筋接头的抽检记录3.3 常用接头连接方法有三种：3.3.1 同径或异径普通接头系分别用力矩扳手将下钢筋与连接套、连接套与上钢筋拧到规定的力矩。

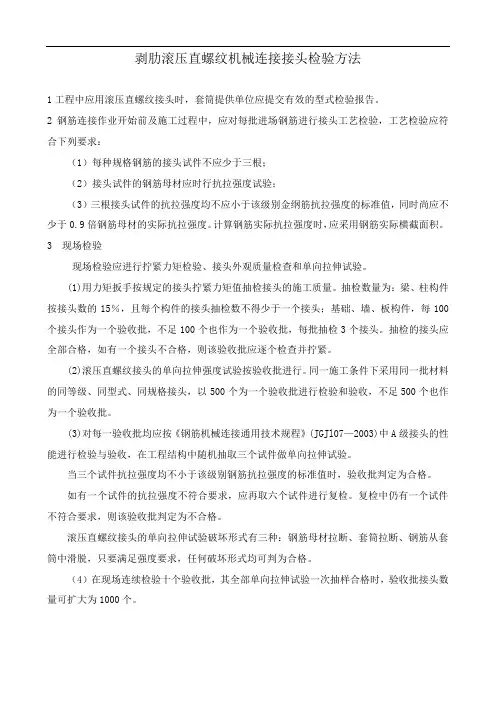

剥肋滚压直螺纹机械连接接头检验方法
剥肋滚压直螺纹机械连接接头检验方法1工程中应用滚压直螺纹接头时，套筒提供单位应提交有效的型式检验报告。
2钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头工艺检验，工艺检验应符合下列要求：（1）每种规格钢筋的接头试件不应少于三根；（2）接头试件的钢筋母材应时行抗拉强度试验；（3）三根接头试件的抗拉强度均不应小于该级别金纲筋抗拉强度的标准值，同时尚应不少于0.9倍钢筋母材的实际抗拉强度。
计算钢筋实际抗拉强度时，应采用钢筋实际横截面积。
3 现场检验现场检验应进行拧紧力矩检验、接头外观质量检查和单向拉伸试验。
(1)用力矩扳手按规定的接头拧紧力矩值抽检接头的施工质量。
抽检数量为：梁、柱构件按接头数的15％，且每个构件的接头抽检数不得少于一个接头；基础、墙、板构件，每100个接头作为一个验收批，不足100个也作为一个验收批，每批抽检3个接头。
抽检的接头应全部合格，如有一个接头不合格，则该验收批应逐个检查并拧紧。
(2)滚压直螺纹接头的单向拉伸强度试验按验收批进行。
同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验和验收，不足500个也作为一个验收批。
(3)对每一验收批均应按《钢筋机械连接通用技术规程》(JGJl07—2003)中A级接头的性能进行检验与验收，在工程结构中随机抽取三个试件做单向拉伸试验。
当三个试件抗拉强度均不小于该级别钢筋抗拉强度的标准值时，验收批判定为合格。
如有一个试件的抗拉强度不符合要求，应再取六个试件进行复检。
复检中仍有一个试件不符合要求，则该验收批判定为不合格。
滚压直螺纹接头的单向拉伸试验破坏形式有三种：钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱，只要满足强度要求，任何破坏形式均可判为合格。
（4）在现场连续检验十个验收批，其全部单向拉伸试验一次抽样合格时，验收批接头数量可扩大为1000个。
剥肋滚轧直螺纹钢筋接头施工工艺及质量检验
剥肋滚轧直螺纹钢筋接头施⼯⼯艺及质量检验剥肋滚轧直螺纹钢筋接头施⼯⼯艺及质量检验⼀、原理介绍滚轧直螺纹钢筋接头是利⽤直螺纹滚丝机将钢筋的端部剥肋后滚轧成直螺纹，将已⽣产好的套筒与之相连接，使被连接的两根钢筋在套筒的中⼼部位顶紧、锁住的⼀种连接⽅式。
滚轧直螺纹钢筋接头适⽤于钢筋混凝⼟结构中的直径为16～40mm Ⅱ、Ⅲ级钢筋的同径连接或异径连接。
⼆、连接套筒的规格、型式连接套筒采⽤⼯⼚定型产品.根据钢筋直径的不同,连接套筒有以下⼏种规格、型式。
表1套筒的规格表2 套筒的型式三、机具配臵施⼯现场需配备以下机具：直螺纹滚丝机、砂轮切割机、管钳或扳⼿。
四、材料要求1、连接钢筋必须为Ⅱ级钢筋（HRB335）或Ⅲ级钢筋（HRB400）。
2、使⽤的Ⅱ、Ⅲ级钢筋的质量应符合国家标准GB1499-91、GB13014-91的要求。
3、套筒宜使⽤碳素结构钢或合⾦结构钢，供货单位应提供质量合格证书。
五、施⼯⼯艺及⽅法（⼀）、⼯艺流程钢筋下料钢筋直螺纹丝头加⼯套筒连接（⼆）施⼯⽅法1、钢筋下料现场钢筋滚丝必须使⽤砂轮切割机下料，保证切⼝断⾯与钢筋轴线垂直，要求钢筋连接端部不能有马蹄形或翘曲。
严禁⽤冲切或⽓割下料。
2、钢筋直螺纹丝头加⼯⑴现场搭设钢筋⽀架，将滚丝机放在钢筋⽀架的⼀端，使架⼦上钢筋的轴线与滚丝机的轴线保持⼀致。
⑵检查电源、电器是否安全正常，按滚丝机使⽤说明书给滚丝机注油、注切割液，并检查滚丝机的转向。
⑶将下料好的钢筋抬上⽀架，并将钢筋放在滚丝机钳槽中夹紧，锁定，以防⽌在加⼯钢筋过程中松动。
⑷钢筋夹紧后，启动冷却泵，待冷却液流出后再进⾏滚轧加⼯。
开始滚轧时，操作⽤⼒要轻，缓慢进给，防⽌钢筋损伤剥肋⼑和滚丝轮。
⑸对丝扣进⾏检查，检查合格后⽅可继续⽣产。
丝头的规格和剥肋尺⼨按表3控制：表3丝头规格和剥肋尺⼨表⑹将滚轧好的丝头⽤⽣产⼚提供的连接套筒检查，套筒旋⼊后应松紧适度，保证良好配合，做到⽛形饱满，⽆裂痕，⽆断⽛。
钢筋剥肋滚压直螺纹连接技术(2021新版)
钢筋剥肋滚压直螺纹连接技术(2021新版)Technical Safety Essentials( 岗位安全技术 )单位名：_________________________姓名：_________________________日期：_________________________安全技术安全管理制度/全文可改钢筋剥肋滚压直螺纹连接技术(2021新版)由于在某些结构物比如高墩施工中，施工工期较短，工作面狭窄，对于如何进行钢筋连接难度较大，如采用常规的双面或单面焊，施工困难且质量及工期较难保证。
钢筋等强度剥肋滚压直螺纹连接技术是钢筋等强度直螺纹连接技术的一种新形式，此技术已在建筑工程中应用广泛，在公路工程中也已开始应用。
其技术水平达到了国际先进水平，推广应用价值大。
一、工法特点(一)接头强度达到行业标准JGJ107-2003中接头性能要求。
(二)螺纹牙型好、精度高，连接质量稳定可靠。
(三)应用范围广：适用于直径14～50mm的钢筋在任意方向连接。
(四)施工速度快：螺纹加工提前制作，现场装配作业。
(五)无污染、施工安全可靠。
(六)节约能源：设备功率仅为3.1kW。
二、适用范围该技术适用于直径14～50mm，HRB335和HRB400钢筋在任意方向同径及异径连接，可用于各种类型的桥梁结构中。
三、工艺原理将钢筋待连接部分剥肋滚压成螺纹，利用连接套筒进行连接，使钢筋丝头与连接套筒连接为一体，从而实现了等强度连接的目的。
四、工艺流程及操作要点(一)钢筋丝头加工，流程如。
1、钢筋端面平头：平头的目的是让钢筋端面与母材轴线方向垂直，宣采用砂轮切割机或其他专用切断设备，严禁气割。
2、剥肋滚压螺纹：使用钢筋剥肋滚压直螺纹机将待连接钢筋的端头加工成螺纹。
3、丝头质量检验：操作者对加工的丝头进行的质量检验。
4、带帽保护：用专用的钢筋丝头保护帽或连接套筒将钢筋丝头进行保护，防止螺纹被磕碰或被污物污染。
5、丝头质量抽检：对自检合格的丝头进行的抽样检验。
