呼吸机故障维修两例
迈瑞SV350型呼吸机故障分析及维修
迈瑞SV350型呼吸机故障分析及维修摘要：介绍了迈瑞SV350型呼吸机的气路组成及工作原理，分析了两种故障案例，并提出了维修方法。
关键词：呼吸机、故障分析、维修方法迈瑞SV350型呼吸机是由深圳迈瑞公司生产的电动涡轮呼吸机，在我院ICU 共有15台在使用，作为生命支持类设备，有效分析故障原因，掌握维修方法，可以提高设备完好率，保障患者生命安全。
本文将从呼吸机的气路工作原理到维修案例来向大家介绍迈瑞SV350型呼吸机的故障分析及维修。
[1]一、呼吸机的气路组成及工作原理呼吸机气路系统按照结构组成及功能可分解七个部分：气源供应子系统，涡轮风扇子系统，流量控制子系统，安全阀子系统，雾化子系统，病人管路和呼气组件。
[2]（一）吸气部分组成及工作原理气源供应子系统包括高压氧、低压氧和低压空气三个支路。
室内空气经过防尘过滤网 F1 和 HEPA 过滤装置 F2 后进入整机；氧气则经过高压氧支路或低压氧支路进入整机，在低压氧和高压氧的汇合出口处设置流量传感器 Q1 对进入整机的氧气流量进行监测。
雾化控制子系统主要是通过雾化开关阀 NCV 的通断来实现雾化气流的通断，进而实现雾化气流对雾化器的控制。
涡轮风扇子系统的主要功能是混合空气和氧气并将混合气体输送到下级组件。
涡轮风扇子系统主要由涡轮风扇、涡轮散热器、混氧出口盒组件、HEPA 高效过滤器、负压传感器、迷宫组件、附加温度传感器、减震材料和消音海绵材料等组成。
流量调节子系统的主要组成部分为低压大通径吸气阀，通过音圈电机控制阀口开合，提供系统需要的压力与流量。
同时大通径吸气阀组件也为氧浓度的监测提供气源。
安全阀模块处于吸气流量传感器下游，作为系统的吸气通道与外部呼吸管路或其他医疗附件相连。
模块兼具两个主要功能：一是主动卸压的功能，防止气路系统的压力超出设定压力，具体卸放压力根据操作者需求可预先设置，卸放机制采用软件控制；二是在系统完全断电或待机时，提供病人自主呼吸的通道，防止病人窒息。
迈瑞呼吸机SV600故障维修2例
迈瑞呼吸机SV600故障维修2例
吴明;雷云龙
【期刊名称】《北京生物医学工程》
【年(卷),期】2022(41)4
【摘要】呼吸机属于生命急救支持类设备,其运行状态直接关系到患者的生命健康安全和医院的抢救能力,所以,做好呼吸机的维修工作,确保其处于良好的运行状态十分重要。
迈瑞呼吸机SV600是迈瑞公司的中高端产品,本文介绍其两类故障维修及其排除方法,以供同行交流。
1故障1故障现象:迈瑞呼吸机SV600触摸屏不灵敏,无法通过触摸屏有效操控机器。
故障分析:SV600标配电阻触摸屏,对于触摸屏失灵故障,主要分软件故障和硬件故障,软件故障需要对触摸屏进行校准,对其触摸屏进行校正后,发现故障未解除。
检查硬件模块,拆下SV600触摸屏外壳,检查触摸屏、触摸屏控制板及其相关连线部分,发现开关机触摸屏控制板腐蚀严重,应该是科室进行外观清洁时有液体进入,造成腐蚀。
更换触摸屏控制板后,机器故障解除,机器正常使用。
【总页数】1页(P439-439)
【作者】吴明;雷云龙
【作者单位】深圳市第三人民医院设备科
【正文语种】中文
【中图分类】R318.6
【相关文献】
1.迈瑞血液分析仪BC2000白细胞故障和BC2300不开机故障维修2例
2.澳大利亚瑞思迈VPAP Ⅲ双水平呼吸机故障检修一例
3.澳大利亚瑞思迈VPAP Ⅲ双水平呼吸机故障检修一例
4.迈柯唯Servo-s呼吸机的常见故障维修
5.迈瑞SV300型呼吸机故障维修三例
因版权原因，仅展示原文概要，查看原文内容请购买。
拉斐尔(银)呼吸机故障两例
小结 ：
随着 医疗水 平 的不 断提高 ，呼吸机 越来 越多 的 进 入 临床 ，发挥 着重 要 的作用 。为 了保 证 呼吸机 能 处 在 良好 的工作 状态 ，呼吸机 的 １ ３常保 养 和维护 就 尤 为 重要 。为 了能及 时排 除 呼吸机 使用 过程 中出现 的故 障 ，维 修 人 员 要 了解 呼 吸 机 的 结 构 和 工 作 原 理 ，在工作 中要 多观 察 ，多动 手 ，多总 结 。 ［ 参 考文献 ］
由可 能性大 到可 能性 小 的原则 ，先将 空 气 电磁 阀拆 下 ，单 独 给 电磁 阀 加 １ ２ Ｖ 直 流 电源 ，毫 无 反 应 ，
通 过 对报警 信 息 的分析 ，故 障原 因是 电源或 主
板 故 障 。去掉 市 电直 接 开 机 ，使 用 内部 电池供 电 ，
断 定是 电磁 阀坏 ，更 换新 的 ，开机 正常 。
９ ７
医疗装备 ２ ０ １ ３第 １ １ 期
运 行 。在 维修 时只 注重 主板 上 的接 口 ，而忽 略 了开
关。
收 稿 日期 ：２ ０ １ ３— ０ ７—０ ２
［ ２ ］李 同胜 ，利瑞刚 ，拉斐尔 呼吸机 显示 ＃ ７ ，ｃ ｏ ｄ ｅ ２ ７故 障
检修一例 ，［ Ｊ ］医疗设备信息 ，２ ０ ０ ７；２ ２（ １ １ ） ：１ ２ ４
幕 显示 “ ｔ ｅ ｃ ｈ ｎ ｉ ｃ ａ ｌ ｆ ａ ｕ ｌ ｔ＃ １ ，ａ ｌ ａ ｒ ｍ ｃ ｏ ｄ ｅ＃ ０ ” ，并 伴 有 报警 声 ，机器 无 法启 动 。

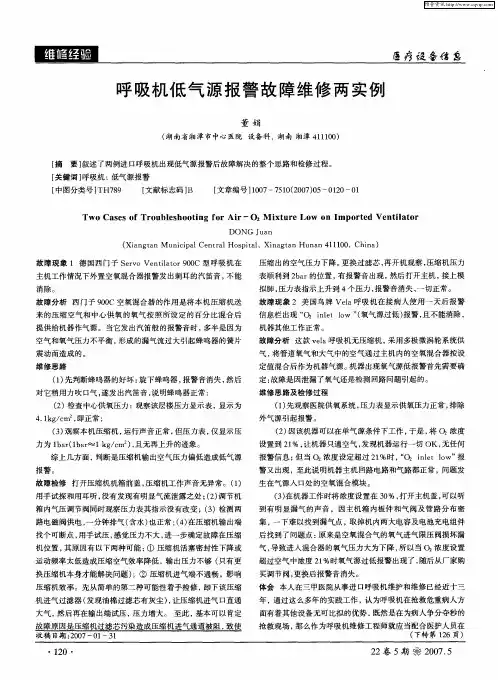

呼吸机低气源报警故障维修两实例
故障分 析 这款 ｖ ｌ 呼吸机无压缩机 ， ｅａ 采用多极微涡轮系统供 气， 将管道氧气和大气 中的空气通过主机 内的空氧混合器按设 定值 混合后作为机器气源 。 机器 出现 氧气源低报警首先需要确
定 ： 障是 因泄漏了氧气还是检测 回路 问题 引起 的。 故
（ ） 机器工作 时将浓度设置在 ３ ％， ３在 ０ 打开主机盖 ， 可以听 到有明显漏气 的声音 ，因主机箱 内板 件和气 阀及管路 分布密 集， 一下难 以找到漏气点 ，取掉机内两大电容及 电池充 电组件
后 找到了问题点 ： 原来是空氧混合气 的氧气进气 限压 阀损坏漏 气， 导致进 入混合器 的氧气压力大为下 降， 以当 ０２ 所 浓度设置 超过空气 中浓度 ２ ％时氧气源 过低报警 出现 了， １ 随后从厂家购
［ 关键词 Ｊ 呼吸机 ； 低气源报警 ［ 中图分类号 】 ＴＨ７ ９ ８ ［ 文献标 志码 】 Ｂ ［ 文章编号 】０ ７—７ １ （ ０７ ０ —０ ２ —０ １０ ５ ０ ２ ０ ）５ １０ １
Ｔｗｏ Ｃａ ｅ ｆＴｒ ｕ ｌ ｓ Ｏ ｔ ｎ ｏ ｒ一０２ Ｍ ｉ ｔ ｒ ｗ ｎ Ｉ ｐ ｒ ｅ ｎｔｌ ｔ ｒ ｓ ｓ ｏ Ｏ ｂ ｅ ｈ Ｏ ｉ ｇ ｆ ｒ Ａｉ ｘ ｕ ｅ Ｌｏ ｏ ｍ ｏ ｔ ｄ Ｖｅ ｉ ａ ｏ
维普资讯
廛 疗设 备 信 垂
呼 吸 机低 气 源 报 警 故 障维 修 两 实例
董 娟
（ 湖南省 湘潭 市中心 医院 设备 科，湖南 湘潭 ４ １０ ） １ １０
［ 摘
要】 叙述 了两例进 口呼吸机出现低气源报警后故障解决 的整个思路和检修 过程 。
维 修 思 路 及 检修 过 程
迈柯唯Servo-s呼吸机故障分析与维修2例
迈柯唯Servo-s呼吸机故障分析与维修2例王国庆【摘要】介绍了迈柯唯Servo-s呼吸机气体模块和空气压缩机两例故障的检修过程，并对故障的原因进行了分析和总结。
【期刊名称】《中国医疗设备》【年(卷),期】2014(000)008【总页数】2页(P149-149,81)【关键词】呼吸机;气体模块;空气压缩机;医疗设备维修【作者】王国庆【作者单位】蚌埠医学院第一附属医院设备科，安徽蚌埠 233004【正文语种】中文【中图分类】TH7891.1 故障现象机器做使用前检查（PRE-USE CHECK）时，流量传感器测试、压力传感器测试、内部泄露测试等多个测试项失败。
1.2 故障分析与处理根据故障现象，从易到难进行检查。
进气源压力在正常范围；更换呼吸盒，重新做使用前检查，故障依旧；分别使用空气或者氧气做单气源的使用前检查，发现使用氧气做使用前检查时，流量传感器、压力传感器及内部泄露测试均通过，而使用空气做使用前检查会时，故障依旧。
初步判断为空气模块故障。
为了进一步确认，更换同型号的空气模块做使用前检查，所有测试项均通过。
据此，可以确定为空气模块故障。
进一步检查及维修空气模块。
检查带膜阀的喷嘴、膜片及弹簧片均正常。
拆开模块的过滤芯，发现过滤芯已经发霉，且有白色结晶物及大量水污，判断空气模块故障可能是由于模块进水造成的。
更换滤芯，清理结晶物及水污，重新做使用前检查，故障依旧。
由于空气模块气路中能直接接触到水汽且最容易损坏的就是位于PC1741 控制板上的供气压力传感器（PS2）和流量传感器（PS1），其中 PS1利用压力差的原理测量气体流量。
测量发现 PS1 的 1、3 两点的电阻值只有100 Ω左右，超出正常范围，其它点之间正常；而 PS2 的 1、2、3、4点，两两之间的电阻值均远远超出正常范围。
由此可判断压力传感器故障。
更换 PS1 和 PS2 两个压力传感器（更换时注意焊接温度，容易烧坏传感器）后，做使用前检查均通过，故障消失。
PB840呼吸机维修实例
PB840呼吸机维修实例故障一：在使用过程中出现中度报警“Device Alert”，“Screen block”。
分析与处理：此故障一般出现在触摸显示屏被遮盖后，取掉遮盖物，报警立刻自动消失。
此次发生报警时未有任何物品遮盖触摸屏。
判断为Touch fralle电路板坏，更换后机器恢复正常故障二：机器出现严重阻塞报警，不能工作，显示“Device A1en”。
分析与处理：查管道和吸入、呼出过滤器均正常，做全面自检F_ST，出现-Aircircuit pressure test failure，错误代码为：FE0004或FE007。
做Exhala．tion Valve校正failure，提示pressure check failedo更换传感器及其传感器电路板，BDUC PUP CB均无法排除。
后发现inspiratory auto zeros olenoidv aires坏，更换SOL1电磁阀后，再开机、运行ESq"及Calibra．tion 均通过。
故障排除。
故障三：机器使用了一段时间后，下半屏幕有黑屏现象。
分析与处理：用强光照射黑屏部分，贴近屏幕观察，能够隐约看见屏幕有显示。
再按触摸屏时，屏幕的功能还起作用，由此断定屏幕的液晶及其他部件都是正常的。
只是液晶显示器的背景灯接触不良，打开液晶板后，将后边的焊点重新焊接后再试机一切正常。
故障四：屏幕无显示，且压缩机不工作。
分析与处理：此现象估计是电源部分问题。
经查，发现呼吸机的过电流保护开关跳出。
重新按人后插上电源插头又跳出，而且前面电源开关指示灯灭，故判断电源部分有短路，打开机器将电源模块取出。
经仔细检查，发现电源板上的一整流桥堆短路，更换此整流桥后，重新将电源模块安装好后，开机，机器工作正常。
故障五：机器报警，显示“Device Alert”，右下方显示GUI keyboard stucked，显示错误代码为ZB0052，但机器运行正常。
PB840呼吸机原理及故障维修实例
PB840呼吸机原理及故障维修实例摘要：PB840呼吸机是一款性能优越、功能齐全的综合型呼吸机，适用于各年龄段（婴儿、儿童及成人）危重和亚危重病人，可以满足医院的各种临床需求。
本文介绍 PB840呼吸机的系绮结构介绍呼吸机的分类，PB840呼吸机的组成部分、结构原理，分析若干故障维修实例。
关键词：PB840呼吸机；故障；维修呼吸机是一种人工的机械通气装置，用以辅助或控制患者的自主呼吸运动，以达到肺内气体交换的功能，降低人体的消耗，以利于呼吸功能的恢复。
呼吸机的临床应用分为两大类。
一类以呼吸系统疾病为主，包括肺部感染，肺不胀、哮喘、肺水肿等影响肺内气体交换功能。
此时呼吸机的治疗主要改善肺内气体交换，提高血液中氧浓度和排除二氧化碳。
而第二类以外科手术为主，有利于病人麻醉恢复，维持正常的呼吸功能，减少呼吸肌运动，降低氧耗量。
呼吸机作为一种治疗设备，使用的好坏直接关系到病人的健康与安危。
如果呼吸模式与参数设置的合理，它是一种治病救人的好设备；否则，耽误治疗、甚至成为“杀人机器”；因此，深入熟悉呼吸机的使用时非常有必要的。
本文以PB840呼吸机的组成、呼吸模式、日常注意事项及常见故障维修实例进行介绍。
1、PB840呼吸机主要分为3部分：图形用户界面（graphical user interface，GUI）系统，呼吸输送系统（BDU）和空气压缩机系统。
其主要工作原理如下。
（1）GUI接受呼吸机触摸屏、按键和旋钮设置的指令，并对这些信息进行处理并存储在呼吸机的存储器内。
（2）BDU核实GUI已存储的信息，并对患者进行呼吸控制，同时监测送至患者和来自患者的气流。
BDU负责对吸气压力、呼气压力、呼出阀电流及空气及氧气吸入阀的相关信号进行采样和记录，并传送至GUI。
同时，BDU还将呼吸回路压力高限、呼吸相、呼吸模式、自动校零补偿、吸气时间、呼吸暂停间隔值以及压力控制模式下的压力目标值呼吸相起始点和时间标记信号传送给GUI[1]。
呼吸机常见故障现象及维修
呼吸机常见故障现象及维修
1、主机板
故障现象：各参数显示混乱或无显示，并且各按键不能调节并有声光报警即死机状态。
原因分析：主机板有故障，或者电源有故障。
解决方法：更换主机板或电源。
2、定时板
故障现象：吸呼比，呼吸频率混乱
原因分析：定时板；
解决方法：更换定时板或调试
3、一级减压阀
故障现象：最大潮气量偏低；
原因分析：减压阀出现故障；
解决方法：更换减压阀或重新调试（0.24-0.26MPa）
4、呼气活瓣
1）压力下限报警；2）病人感觉吸不进气；3）潮气量偏低并有漏气声音；
原因分析：呼气活瓣内膜片破损;
解决方法：更换呼吸活瓣膜片。
5、流量传感器
故障现象：潮气量偏高或偏低或不显示并有报警提示；
原因分析：流量传感器损坏或连接线有脱离传感器；
解决方法：更换流量传感器或校准传感器
6、呼吸机内部参数的调整
当呼吸机故障原因属于电路板的问题时，我们可以通过更换电路板来解决问题，这时新换上的电路板需要进行参数的调整，以此确定呼吸机的工作状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
呼吸机故障维修两例
【摘要】随着医疗水平的不断提高,呼吸机已经成为一种常规医疗设备,广泛应用于医院各临床科室中,发挥着急救、治疗、康复等作用。
由于使用者对呼吸机的原理结构，使用条件和日常维护等了解的不是很清楚，以及长时间使用造成呼吸机在日常使用过程中会出现各种各样的故障。
作为医院或公司的设备维护人员要熟练掌握呼吸机的结构原理与各项正常参数，对使用过程中出现的各种故障要根据其故障现象正确判断发生故障的原因，排除故障。
【关键词】呼吸机；故障；维修
1.千禧牌呼吸机故障维修一例
1.1故障现象：开机后呼吸机正常工作，空气压缩机正常启动，达到所设定的压力后压缩机停止工作。
压缩机进入放气阶段，储气罐内部压力持续减小，到压力下限时压缩机重新启动进入充气阶段。
但再次充气时，呼吸机发生剧烈的抖动现象，压力指示表指针无偏转。
1.2故障原因：压缩机气缸内高压导致其无法2次启动，或者启动电容容量下降。
1.3故障排除与维修过程：和呼吸机配套的空气压缩机一般分为气路和电路部分。
一般情况下，造成呼吸机发生剧烈抖动的原因有以下三个方面：a.空气压缩机及内部有一个进气阀和一个出气阀，两者都是单向阀。
进气阶段，进气阀打开出气阀关闭；放气阶段，出气阀打开进气阀关闭。
空气压缩机由于长期使用，导致其出气阀
磨损或表面附着有氧化物，从而导致压缩机出气单向阀密封不严。
引起高压气体返流到气缸，在压缩机2次启动时，活塞受到阻力而无法正常启动，从而发生剧烈抖动现象。
b.单向阀密封不严，储气罐与空气压缩机处于连通状态，在呼吸机完成第一次充放气过程后，储气罐与压缩机之间的管道内充满高压气体。
在压缩机2次启动时同样会形成较大的阻力阻碍活塞正常转动，从而引起机身剧烈抖动。
c.泄气阀堵塞，正常情况下，当达到压力上限时安全阀就会打开，泄气阀释放出管道内的高压气体。
由于泄气阀堵塞导致管道内充满高压气体，压缩机受到阻力无法正常启动。
d.压缩机启动电容容量下降，导致启动力矩不够，压缩机得不到足够的动力而无法正常启动。
在故障排除过程中首先检查空气压缩机，拆开外壳，取出压缩机，取出出气单向阀簧片，发现单向阀磨损严重并有异物附着。
用柴油浸泡单向阀簧片，清除异物，然后在簧片上均匀涂抹高温不流失的硅胶，密封出气单向阀，安装好空气压缩机，试机，故障依旧。
因此可确定造成压缩机抖动现象不仅仅是出气单向阀密封不严。
其次检查单向阀，当呼吸机充气完毕后进入放气阶段，在该阶段空气压缩机停止工作。
在连接储气罐与压缩机的气路之间安装有一个单向阀，只允许压缩机向储气罐输送气体。
正常情况下，充气完毕后泄气阀与压缩机之间的管道应该没有气体存在。
取下管道后发现其内部有气体放出，可以判定单向阀密封不严，从新连接好通气管道并加强其密封性，试机，故障现象没有得到排除。
检查空气压缩机的启动电容是否正常。
首先观察其外部结构是否有明显变化（如鼓包等）。
然后再取下电容用万用表对其进行检测，看其各项参数是否正常。
经检测发现电容无法导通，更换一个相同规格的正常电容后启动呼吸机，让其持续工作一段时间后发现呼吸机再无剧烈抖动现象，说明呼吸机已经恢复正常工作。
2.纽邦e-100i呼吸机故障维修一例
2.1故障现象：呼出气体氧浓度与设定值比较偏低，且幅度较大。
2.2故障原因：因其他各部件的功能均正常，因此可判断为空氧混合器及气源部分出现故障。
2.3故障排除与维修过程：纽邦e-100i呼吸机是气动电控型的多功能呼吸机，它的特点就是就是采用独特的双气路供气系统[17]。
有a/c（辅助/控制呼吸）、simv（同步间歇指令呼吸）和spont(自主呼吸)三种呼吸方式，由气路和电路两部分组成。
50psi(0.345mpa)的氧气和空气源经空氧混合器后得到所需浓度的混合气体提供给电子控制电磁阀主气流系统，持续气流系统等各系统。
通过观察可判定是空氧混合器及气源部分出现故障。
首先检查氧气与空气源的压力差，发现两气源压差小于25psi,因此可以判定是空氧混合器出现故障。
将两气源气压调节到基本相等，约
0.32mpa，拆开空氧混合器外壳后发现其内部的两个气源调节活塞中的一个活塞顶针已经锈死，导致混合器内膜片氧气一边不能调节打开。
用赛克林等喷洒锈死处将上面的锈迹清除，在上面滴加适量的机油然后轻轻的抽动顶针直至其活动自如，然后将上面的机油擦
拭干净并安装好空氧混合器。
接通电源，打开呼吸机试机后发现呼吸机恢复正常，故障排除。
总结
为了能够迅速及时的排除呼吸的给类故障，维修人员不但要熟练的掌握呼吸机的结构原理、工作方式、工作环境以及性能参数，还要在日常工作中不断地积累维护和维修经验。
既要学习前人已经总结出的经验还要不断地去探索新的维修方法。
确保呼吸机能正常使用，并且在发生故障时能够第一时间判断故障原因，排除故障，保证病人的安全。
参考文献
[1]张璐.泰科pb840呼吸机的系统结构及故障检修[j].中国医疗设备,2011(06)
[2]郭丹.呼吸机常见故障的分析及解决方案[j].中国医疗器械杂志,2010(01)。
