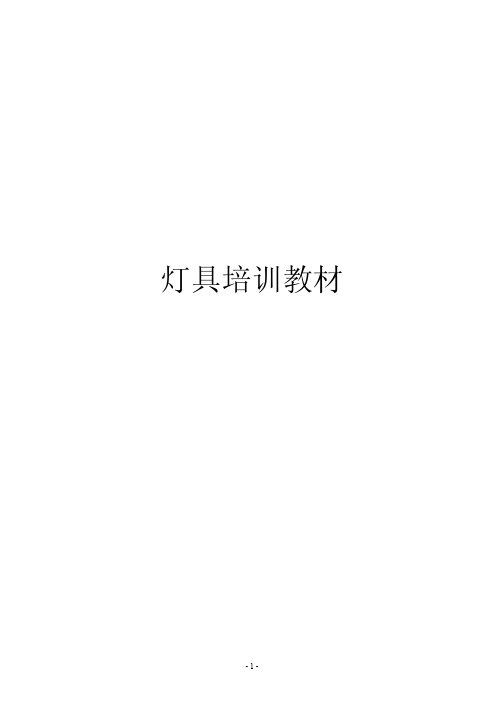

灯具培训教材

灯具培训教材第1章 标准的适用范围和一般试验要求1.1 范围本部分规定了使用电光源、电源电压不超过1 000V的灯具的一般要求。

1.2 一般试验要求灯具均应在10℃～30℃的环境温度下试验，除非另有规定，灯具应按交货状态进行试验，并考虑制造商的安装说明书按正常使用安装。

1.3 灯具部件除了整体部件以外，所有部件应符合该部件有关的国家标准或IEC标准（如有的话）。

符合有关国家标准或IEC标准要求并单独标记额定值的部件，要检验证实它们适合在使用中可能发生的条件。

第2章 定义2.1 灯具能分配、透出或转变一个或多个光源发出光线的一种器具，并包括支撑、固定和保护光源必需的所有部件（不包括光源本身），以及必需的电路辅助装置和将它们与电源连接的装置。

2.2 普通灯具提供防止与带电部件意外接触的保护，没有特殊防尘、防固体异物或防水等级的灯具。

2.3 固定式灯具由于灯具的固定方式使之只能借助于工具才能拆卸，或由于灯具使用在不易接触到的地方，使灯具不能轻易从一处移到另一处。

2.4 可移式灯具正常使用时，连接电源后能够从一处移到另一处灯具。

2.5 嵌入式灯具完全或部分嵌入安装表面的灯具。

2.6 额定电压制造商规定的灯具的电源电压。

2.7 电源电流额定电压，额定频率下，灯具在正常使用状态下稳定时的电源端的电流。

2.8 额定功率灯具设计时规定的光源的个数和光源的额定功率。

2.9 不可拆卸的软缆和软线只能借助工具才能从灯具上拆卸的软缆或软线。

灯具可以带有不可拆卸的软缆和软线或设计成使用不可拆卸的软缆和软线。

2.10 基本绝缘对带电部件上提供基本的防触电保护的绝缘。

2.11 附加绝缘附加在基本绝缘上的独立的绝缘，为了在基本绝缘失效时提供防触电保护。

2.12 双重绝缘由基本绝缘和附加绝缘组成。

2.13 加强绝缘加在带电部件上的一种单一绝缘系统，它提供相当于双重绝缘的防触电保护等级。

2.14 0类灯具仅依靠基本绝缘作为防触电保护的灯具。

万一绝缘失效，只好依靠环境起保护。

2.15 Ⅰ类灯具灯具的防触电保护不仅依靠基本绝缘，易触及的导电部件连接到固定线路中的保护接地导体上，万一基本绝缘失效时，易触及的导电部件不带电。

2.16 Ⅱ类灯具灯具的防触电保护不仅依靠基本绝缘防护，而且具有附加安全措施，例如双重绝缘或加强绝缘，没有保护接地的措施。

2.17 Ⅲ类灯具防触电保护依靠电源电压为安全特低电压（SELV），并且不会产生高于SELV的电压，不应有接地保护措施。

2.18 额定最高环境温度（ta）由制造商规定的灯具在正常条件下可以工作的最高持续温度。

2.19 镇流器、电容或启动装置外壳的额定最大工作温度（tc）正常工作条件下，在额定电压或额定电压范围内的最大值时，可能出现在外表面上的最高允许温度。

2.20 灯的控制装置绕组的额定最高工作温度（tw）由制造商设定的绕组温度，预期50/60Hz灯的控制装置可在这个最高温度下至少可以连续工作十年。

2.21 镇流器接入到电源与一个或多个放电灯之间的器件，它通过单个或组合的电感、电容或电阻将灯电流限定到要求的数值。

2.22 独立式灯的控制装置灯的控制装置由一个或多个单独元件组成，或者它们被单独地安装在灯具外，具有符合灯的控制装置上标记的防护，而无需任何附加的外壳。

2.23 内装式灯的控制装置设计成装在灯具内部的灯的控制装置，且没有专门预防措施，不打算装在灯具外部。

2.24 启动器一种启动装置，它通常用于荧光灯，提供电极必须的预热，与镇流器的阻抗串联组合起来产生一个冲击电压施加在光源上使灯启动。

2.25 触发器一种启动装置，它可以产生电压脉冲使放电灯启动，但不提供电极的预热。

2.26 外部接线通常指在灯具外部且附带在灯具上的接线。

它用于将灯具连接到电源、连接到其他灯具或外部镇流器，外部接线的全长，未必只是在灯具外部。

2.27 内部接线通常指灯具内部且附带在灯具上的接线。

它形成外部接线端子或电源电缆的接线端子与灯座、开关和类似部件接线端子之间的连接，内部接线的全长未必在灯具内部。

2.28 普通可燃材料材料的引燃温度至少为200℃，在此温度时该材料不致变形或强度降低。

例如，木材和厚度大于2mm的以木材为基质的材料。

2.29 非可燃材料不能助燃的材料。

如，金属、灰浆和混泥土。

2.30易燃材料不能划分成普通可燃材料或非可燃材料的材料。

如，木纤维和厚度不大于2mm的以木料为基质的材料。

2.31 可燃材料不符合第13.3.2条灼热丝试验要求的材料。

2.32 安装表面所有建筑物、家具或其他结构上的部分，正常使用时灯具可以以各种方式固定、悬吊、坐落或安置，并要支承灯具。

2.33 插头式镇流器/变压器镇流器或变压器装在外壳内并带整体插头，该插头作为连接电源的装置。

2.34 电源插座安装的灯具灯具附带整体插头，既用作安装又用作电源连接。

第3章 灯具的分类3.1 按防触电保护型式分类为Ⅰ类，Ⅱ类和Ⅲ类。

3.2 按防尘、防固体异物和防水等级分类灯具按IEC 60529规定IP分类方法进行分类，防护等级符号的规定见标准第3章。

防护等级的试验见第9章。

3.3 按灯具设计的安装表面材料分类仅适宜于安装在非可燃材料表面上；适宜于直接安装在普通可燃材料表面上；当隔热材料可能覆盖灯具时，灯具适宜于直接安装在普通可燃材料表面上或表面内。

3.4 按使用环境分类正常条件下使用的灯具，无符号要求；恶劣条件下使用的灯具，应标有相关的符号。

第4章 标记4.1 标记的位置换光源要看到的标记：额定功率，特殊光源，冷光束，碗形镜面反射灯泡，防护罩，触发警告，自带防护罩灯泡（可在外表面，或换光源拆下的罩盖反面）；安装时要看到的标记：来源标记，额定电压，Ⅱ、Ⅲ器具的符号，型号，适合安装表面的符号，环境温度（ta），IP分类，接线端子，互连的灯具（可在外表面，或安装期间拆下罩盖的反面）；安装完成后要看到的标记：被照物最小距离符号，恶劣条件使用符号（装配好，并按正常使用安装，光源在位时看得到）。

4.2 标记中字符和图形大小的规定图形符号应不低于5mm，标记空间有限时，Ⅱ类、Ⅲ类和F标记的高度可减到3mm；分开表示、一起表示或作为符号部分的字母和数字的高度应不小于2mm。

4.3 标记的内容来源标记、额定电压、II类灯具符号（如果灯具为II类）、III类灯具的符号（如果灯具为III类）、IP数字（需要时附加符号）、产品型号、光源功率、安装表面的符号（如适用）、接地端子符号、离被照物最小距离的符号（一般以大功率投光照明的灯具为主）、更换任何已开裂的防护罩（带玻璃灯罩的灯具）等等。

4.4 附加内容可在灯具上、内装式镇流器上或说明书中给出；内容包括：标称频率、功率因数和电源电流（对非纯阻性灯具）、室内适用说明、XYZ型连接的说明等等。

4.5 标记的试验用浸水的布轻擦15s，待晾干，再用浸汽油的布轻擦15s，并在完成第12章试验后再进行目视检验。

要求，标记应字迹清晰，标贴不易脱落和不卷曲。

4.6 常见的不合格例1：缺少来源标记。

例2：标记中数字和字母的高度不够。

例3：标记经过15s汽油擦拭后，字迹模糊。

第5章 结构5.1 可替换的零件或部件的灯具应没有困难不损害安全地进行更换。

5.2 走线槽应光滑，不能有磨损绝缘层的锐边、毛口、毛刺等类似现象。

诸如金属定位螺钉之类的零件不能凸伸到走线槽内。

5.3由使用者放置的灯座的正确定位：对荧光灯灯座轴向受力试验；螺口灯座或卡口灯座的安装支架的弯矩试验。

5.4防止脱落的电线或螺钉使金属部件带电——范围：0类、Ⅰ类和Ⅱ类可移式灯具和经常调节的0类、Ⅰ类和Ⅱ类固定式灯具的所有的接线端子；——满足本条要求的一些措施：接近接线端子入口处的电线固定；接线端子用适宜尺寸的外壳；使用绝缘材料的外壳；外壳内使用一个绝缘衬垫。

——有效防止电线脱落的例子：a）电线保持在接线端子附近的软线固定架内；b）导体用弹簧无螺纹接线端子夹紧；c）焊接前先使电线的导体固定在接片上；d）电线以可靠的方式绞接在一起；e）电线的用绝缘带、套管或类似物紧固在一起；f）电线的导体插入线路板的孔中，弯曲并焊接，孔的直径略大于导体的直径；g）用特殊工具使电线的导体牢固的缠绕在接线端子上；h）用特殊工具使电线的导体卷接在接线端子上。

方法a）到方法h）适用于内部接线，方法a）和方法b）适用于可重新接线的外部软线。

注意：假设同一时间内只有一股导体会脱落。

5.5 8mm的绞合导线试验——对象：电源接线端子；——要求：接线后，绞合导线的一股导体从接线端子中脱出，带电部件与金属部件不接触的危险，接地接线端子的导体的游离电线不能碰到任何带电部件；——该金属部件指：灯具完全装配后使用时或打开灯具更换光源或启动器时用标准试验指可触及的；——试验时注意：游离的导体向每个可能的方向弯曲，不至撕裂绝缘层且不绕隔板锐弯；——适用性注意：不适用由国家标准或IEC标准单独认证过的灯座，也不适用于其结构能保证游离电线长度较短的部件接线端子。

5.6开关——开关应由足够的额定值；——安装牢固防止转动，不能徒手移动其位置；——除普通灯具外，不应使用在软线或软缆上的开关，除非开关的IP等级的防护与灯具一致；——极性电源的灯具合单极开关的灯具，开关应与电源的相线相连接。

5.7绝缘衬垫和套管——应可靠地保持在原来的位置上；——一般单一的绝缘衬垫和套管不作两种的防护功能，如：一个套管作为防止内部接线机械磨损的同时，还起附加绝缘的作用，这是不可靠的做法。

这意味着，在必须有附加绝缘的地方存在着机械磨损，导致绝缘的防护不可靠。

5.8 双重绝缘和加强绝缘——Ⅱ类金属外壳灯具：安装表面与仅有基本绝缘部件之间的接触，易触及金属部件和基本绝缘之间的接触应有限防止；——Ⅱ类固定式灯具不应灯具的安装而降低防触电保护的程度。

——附加绝缘宽度大于0.3mm的装配缝隙不能与任何基本绝缘的此类缝隙重合。

加强绝缘的类似缝隙不能直通带电部件；——双重绝缘或加强绝缘的开口不能直接通到带电部件，用试验销检验；——附加绝缘和加强绝缘部件应固定或不可能放到不正确位置，套管和绝缘衬垫应固定在位。

5.9电气连接件和载流部件——不能采用除陶瓷、纯云母或至少有相同特性的材料以外的绝缘材料来传递接触压力，除非金属部件有足够的弹性来补偿绝缘材料可能的收缩；——自攻螺钉在有适当的锁紧装置，且直接将载流零件压紧，才允许用在连接载流部件；自切螺钉不能连接锌、铝灯软的或易于蠕变的载流金属；自攻螺钉在正常使用不会妨碍时，可用至少两个螺钉提供接地连续性；——用作电气连接还作机械连接的螺钉和铆钉应锁紧，防止松动，可采用弹簧垫圈（一般不建议使用星形垫圈）；——载流部件的材料规定（由铜和含铜50％的合金或至少相同性能的材料）；——载流部件不得直接接触木材。
