变压器常用材料介绍
一、变压器简介各种电子装备常用到变压器，作用是提供各种电压确保系统正常工作；提供系统中以不同电位操作部份得以电气隔离；对交流电流提供高阻抗，但对直流则提供低的阻抗等。
变压器除了能够在一个系统里占有显着百分比的重量和空间外，另一方面在可靠性方面，它亦是衡量因子中的要项。
对不同类型的变压器都有相应的技术要求，可用相应的技术参数表示。
如电源变压器的主要技术参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等。
1.变压器分类按工作频率分类，可分为以下几种：工频变压器：工作频率为50或60Hz;中频变压器：工作频率为400~1000Hz;音频变压器：工作频率为20~20kHz;超音频变压器：工作频率为20~100kHz;高频变压器：工作频率为20~100kHz 以上。
2.电压比当变压器两组线圈圈数分别为N1和N2时，且N1为初级，N2为次级，则在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势。
当N2>N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2<N1时，其感应电动势低于初级电压，这种变压器称为降压变压器。
初级次级电压和线圈圈数间的关系为：式中n 称为电压比(圈数比)。
当n<1时，则N1>N2，V1>V2，该变压器为降压变压器。
反之则为升压变压器。
3.变压器的效率在额定功率时，变压器的输出功率和输入功率比值叫做变压器的效率。
当变压器的输出功率P2等于输入功率P1时，效率η等于100%（理想的情况），变压器将不产生任何损耗，但实际上变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损。
铜损是指变压器线圈电阻所引起的损耗。
当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗。
由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损。
变压器的铁损包括两个方面，一是磁滞损耗，当交流电流通过变压器时，通过变压器磁心磁力线其方向和大小随之变化，使得磁心内部分子相互摩擦，放出热能，从而损耗了一部分电能。
音频变压器的简介
音频变压器的作用
2.相位变换作用： 图中标出了各绕组线圈的瞬时电压极性。通过 改变变压器线圈的接法，可以很方便地将信号电压 倒相。
音频变压器的原理
1.音频变压器具有信号传输、倒相与分配的作用。 在上所示功率放大器电路中，输入变压器将信号电压 传输、分配给晶体管VT1和VT2（送给VT2的信号反相）， 使VT1和VT2轮流分别放大正、负半周信号，然后再由 输出变压器将信号测试变压器初级绕组和次 级绕组的直流电阻值。 以T5为例，用万用表分别测量1-2,3-6,4-5管脚间的 阻值；一个好的音频变压器的阻值应该是： 1,2管脚间的阻值150欧，3,6管脚间的阻值为90欧， 4,5管脚间阻值90欧。 【注意】：若测得的 阻值为无穷大，表明线 圈开路，阻值很小甚至 为零，表明线圈短路。
音频变压器的简介
音频变压器的原理
2.音频变压器具有阻抗变换和匹配的作用。输出变 压器将扬声器的8Ω 低阻变换为数百欧姆的高阻，与放 大器的输出阻抗相匹配，使得放大器输出的音频功率最 大而失真最小。
音频变压器的识别
拿起变压器，仔细观察 管脚上方，有凸起原点的边 为音频变压器的初级端。则 另外一边为次级端。 在焊接时，仔细观察PCB 板，初级端的一边往往会多 出一个过孔作为和次级端的 区分。
音频变压器的简介
成都市高级技工学校 刘蓉
教学目的及要求
教学目的： 了解音频变压器的工作原理，掌握音频变压器 的识别与检测方法。 教学重点： 音频变压器的识别与检测。 教学难点： 音频变压器的工作原理。
2
音频变压器的作用
音频变压器是工作于音频范围的变压器，主要作用 是阻抗变换与匹配、信号传输与分配。 1.阻抗变换作用： 变压器初级与次级的圈 数比不同，耦合过来的阻抗 也不同。在数值上，次级阻 抗R2与初级阻抗R1之比，等 于次级圈数N2与初级圈数N1 之比的平方。
音频隔离变压器

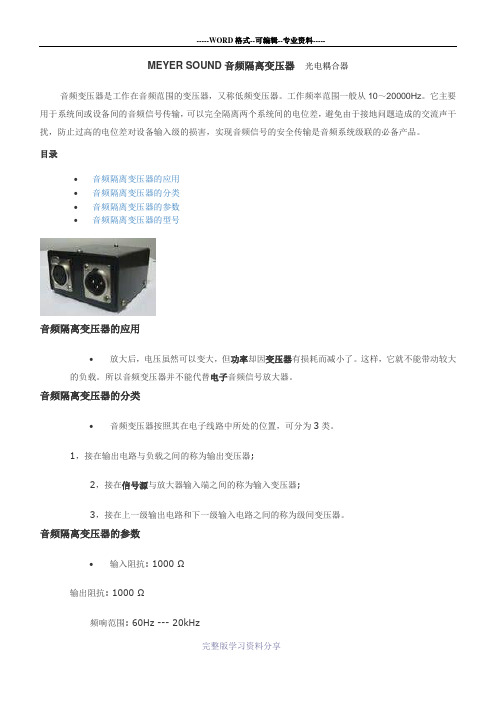

MEYER SOUND音频隔离变压器光电耦合器音频变压器是工作在音频范围的变压器，又称低频变压器。
工作频率范围一般从10～20000Hz。
它主要用于系统间或设备间的音频信号传输，可以完全隔离两个系统间的电位差，避免由于接地问题造成的交流声干扰，防止过高的电位差对设备输入级的损害，实现音频信号的安全传输是音频系统级联的必备产品。
目录•音频隔离变压器的应用•音频隔离变压器的分类•音频隔离变压器的参数•音频隔离变压器的型号音频隔离变压器的应用•放大后，电压虽然可以变大，但功率却因变压器有损耗而减小了。
这样，它就不能带动较大的负载。
所以音频变压器并不能代替电子音频信号放大器。
音频隔离变压器的分类•音频变压器按照其在电子线路中所处的位置，可分为3类。
1，接在输出电路与负载之间的称为输出变压器;2，接在信号源与放大器输入端之间的称为输入变压器;3，接在上一级输出电路和下一级输入电路之间的称为级间变压器。
音频隔离变压器的参数•输入阻抗: 1000 Ω输出阻抗: 1000 Ω频响范围: 60Hz --- 20kHz失真度: 0.3%最大输入电平: 10db脚1：信号地脚2：信号正脚3：信号负音频隔离变压器的型号•音频变压器的型号音频变压器的品牌1、TY-305P Triad Magnetics2、MW79 HAILIDA3、EI14-200mH JQ4、KUL-11D15D-48V P&B系列5、YP 天华6、BK-3A# 万方7、AN-0100-110T FT8、P3324 ETAL9、XF04 洛阳普天。
音频变压器的应用分析
音频变压器的应用分析

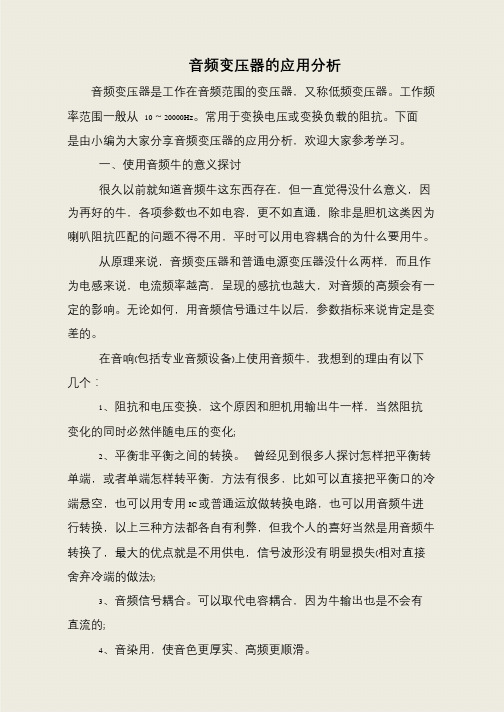

音频变压器是工作在音频范围的变压器，又称低频变压器。
工作频率范围一般从10～20000Hz。
常用于变换电压或变换负载的阻抗。
下面
是由小编为大家分享音频变压器的应用分析，欢迎大家参考学习。
一、使用音频牛的意义探讨
很久以前就知道音频牛这东西存在，但一直觉得没什么意义，因为再好的牛，各项参数也不如电容，更不如直通，除非是胆机这类因为喇叭阻抗匹配的问题不得不用，平时可以用电容耦合的为什么要用牛。
从原理来说，音频变压器和普通电源变压器没什么两样，而且作为电感来说，电流频率越高，呈现的感抗也越大，对音频的高频会有一定的影响。
无论如何，用音频信号通过牛以后，参数指标来说肯定是变差的。
在音响(包括专业音频设备)上使用音频牛，我想到的理由有以下几个：
1、阻抗和电压变换，这个原因和胆机用输出牛一样，当然阻抗变化的同时必然伴随电压的变化;
2、平衡非平衡之间的转换。
曾经见到很多人探讨怎样把平衡转单端，或者单端怎样转平衡，方法有很多，比如可以直接把平衡口的冷端悬空，也可以用专用IC 或普通运放做转换电路，也可以用音频牛进行转换，以上三种方法都各自有利弊，但我个人的喜好当然是用音频牛转换了，最大的优点就是不用供电，信号波形没有明显损失(相对直接舍弃冷端的做法);
3、音频信号耦合。
可以取代电容耦合，因为牛输出也是不会有直流的;
4、音染用，使音色更厚实、高频更顺滑。
变压器知识培训资料
10、下班前一定要完成手中工作且关掉机器电源,脚踏板开关要轻放在拉台下木板上,拉上得材料
必须盖好,凳子放整齐、
11、制品放置规定:a、红色胶盘为不良品盒、b、蓝色胶盘为良品盒、c、绿色胶盘作其她用途
12、所有文具、治具、工具、仪器、机器、材料、产品、胶盘、凳子以及其它消耗品均
1-10、确认机器就是否归零、
1-11、确认使用得铜线轴外围就是否有气珠带保护,轴心就是否有标明线径与规格、
l-12、厂证须挂在指定得位置、
2、绕线中:
2-1作业中如发现BOBBIN破损、少PIN及其它不良必须选出放入不良品盒中、
产品必须整齐放入格子中,不可堆放,防止针脚刺破胶带、
2-1、开始绕线时,要检查前一工位得作业品为良品后方可再作业,排线时铜线不可交叉,
2、它得主要作用就是: a、固定磁芯与线圈、b、提高变压器得绝缘性能与防潮能力、
1、绕线前:
1-1、确认机器设定参数就是否与作业指导书一致、
1-2、确认所用材料就是否与作业指导书一致、
1-3、确认机芯就是否松动,就是否有红点标明正方向以及与机芯型号就是否相符、
1-4、确认机器旁边得胶盘就是否放置于安全距离内、
1-5、确认线材使用得途径就是否有障碍物影响绕线、
1-6、确认机器、台面、胶盘等周边就是否有废线等垃圾、
1-7、确认工作台上装有制品得蓝色盆外不能有任何与其型号不相关得材料或用具、
1-8、确认使用得剪刀尖端一边就是否有胶水固定保护,会不会脱落,就是否沾附废线头等
垃圾,就是否生锈等、
1-9、确认胶盘内就是否有传票,传票就是否填写完整,作业指导书与作业站就是否对应、
学会看电子电路图讲解
元器件的特点与作用基本元器件电阻器：限流，降压，分压电位器：可变分压电容器：耦合，滤波，移相，谐振电感器：高频阻流，滤波，谐振变压器：电压变换，阻抗变换，相位变换电阻电阻器通常简称为电阻，是最基本和最常用的电子元器件之一，包括固定电阻器，可变电阻器（又称为可调电阻器），敏感电阻器等。
（1）电阻器的特点：限制电流的通过。
电阻器对直流电和交流电具有同样的作用，任何电流通过电阻都要受到一定的阻碍和限制，同时该电流会在电阻器上产生电压降。
（2）电阻器的作用：主要作用是限流与降压、电阻值越大电流越小。
从欧姆定律I=U/R可知，当电压U一定时，流过电阻器的电流I与其阻值R成反比。
电阻值越大电压降越大。
电压降的大小与电阻值和电流的乘积成正比，即U=IR.2.压敏电阻器的特点与作用：压敏电阻器是利用半导体材料的非线性特性原理制成的。
压敏电阻器的特点是当外加电压达到其临界值时，阻值会急剧变小。
压敏电阻器的作用是过电压保护和抑制浪涌电流。
在电源输入电路中，压敏电阻器跨接于电源变压器一次绕组两端。
正常情况下RV的阻值很大，对电路无影响。
当电源输入端一旦出现超过RV临界值的过高电压时，RV阻值急剧减小，电流剧增，使熔断器熔断，保护电路不被损坏。
3.热敏电阻器的特点与作用：热敏电阻器大多由单晶或多晶半导体材料制成。
热敏电阻器的特点是阻值会随温度的变化而变化，分为正温度系数和负温度系数两种。
正温度系数热敏电阻器的阻值与温度成正比，负温度系数热敏电阻器的阻值与温度成反比。
热敏电阻器的作用是进行温度检测，常用于自动控制，自动测温，电气设备的软启动电路等中，目前用得较多的是负温度系数热敏电阻器，它的温度越高RT的阻值越小，其负载电阻上的压降越大，RT将温度转换为电压，经放大，整流后显示出来。
4.光敏电阻器的特点和作用：光敏电阻器是利用半导体的光导电特性原理工作的。
光敏电阻器的特点是阻值会随入射光线的强弱而变化，入射光线越强，其阻值越小，入射光线越弱其阻值越大。
变压器作用及扬声器的工作原理-8页word资料
变压器是利用其一次（初级）、二次（次级）绕组之间圈数（匝数）比的不同来改变电压比或电流比，实现电能或信号的传输与分配。
其主要有降低交流电压、提升交流电压、信号耦合、变换阻抗、隔离等作用。
扬声器中的线圈通电时,其线圈就会产生磁场,在与磁铁的磁场相互作用下,线圈就会振动,振动就会发出声音. 是通电导体在磁场内的受力作用.当交流音频电流通过扬声器的线圈(音圈)时,音圈中就产生了相应的磁场.这个磁场与扬声器上自带的永磁体产生的磁场产生相互作用力.于是,这个力就使音圈在扬声器的自带永磁体的磁场中随着音频电流振动起来.而扬声器的振膜和音圈是连在一起的,所以振膜也振动起来.振动就产生了与原音频信号波形相同的声音.几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。
二极管的工作原理晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。
当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。
当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。
当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。
二极管的类型二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。
根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。
按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。
点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。
音频隔离变压器原理
音频隔离变压器原理音频隔离变压器（Audio Isolation Transformer）是一种常用的电子设备，用于隔离音频信号以防止干扰和噪声，并提供地电势分离。
它使用磁耦合原理将输入信号和输出信号隔离开来。
下面将从原理、结构、工作方式和应用等方面进行详细解释。
1. 音频隔离变压器的原理：音频隔离变压器基于电磁感应的原理工作。
它由两个线圈组成，分别为输入线圈和输出线圈，它们之间通过铁芯相连。
输入信号通过输入线圈产生磁场，进而将信号通过铁芯传递到输出线圈，最后从输出线圈传递到输出设备。
由于输入线圈和输出线圈之间没有电气连接，信号得以隔离。
2. 音频隔离变压器的结构：音频隔离变压器通常由铁芯、输入线圈、输出线圈和外壳等部分组成。
铁芯通常采用铁氧体材料，因为它具有良好的导磁性能。
输入线圈绕制在铁芯上，通过输入端口接收信号。
而输出线圈同样绕制在铁芯上，通过输出端口传递信号。
外壳主要用于保护内部部件和提供良好的机械支撑。
3. 音频隔离变压器的工作方式：当音频信号进入输入线圈时，输入线圈产生一个变化的磁场，磁场的变化引起了输出线圈中的感应电动势。
这个感应电动势建立在电磁感应定律的基础上，即一个变化的磁场能够产生感应电动势。
由于输入线圈和输出线圈之间有磁耦合，将磁场传递到输出线圈，从而实现了信号的传输和隔离。
4. 音频隔离变压器的应用：(1) 噪声隔离：音频隔离变压器是一种有效的噪声隔离装置。
它可以将杂散信号和地线回路中的电流隔离开来，有效减少噪声和干扰的影响，提高音频信号的质量。
(2) 地电势分离：在一些音频设备中，地线回路可能会引起干扰和噪声。
使用音频隔离变压器可以实现地电势分离，保护设备免受地线回路中的电流干扰，同时提供更安全的工作环境。
(3) 信号匹配：将高阻抗信号转换为低阻抗信号或将不平衡信号转换为平衡信号是音频隔离变压器的常见应用之一。
它可以使不同阻抗之间的信号相互匹配，保证信号的传输效果和质量。
音频变压器工作原理
音频变压器工作原理
音频变压器是一种用于信号传输和匹配的电子器件。
它基于电磁感应现象，通过磁场的耦合来实现信号的变换。
音频变压器由两个或多个线圈组成，每个线圈分别绕在一个铁芯或磁芯上。
其中一个线圈被称为主线圈，用于接收输入信号。
其他线圈被称为副线圈，用于输出信号。
当输入信号流经主线圈时，它产生一个变化的磁场。
这个磁场经过耦合作用，影响到副线圈中的导体。
根据法拉第定律，当导体中的磁通量发生变化时，会在导体中产生感应电动势。
通过适当选择主线圈和副线圈的匝数比，可以将输入信号的电压和电流变换到所需的数值范围内。
通常，音频变压器被用于将高阻抗的音频信号转换为低阻抗的信号，或者将低阻抗的信号转换为高阻抗的信号。
另外，音频变压器还可以起到隔离输入和输出电路的作用。
由于磁场的耦合，音频变压器可以阻隔信号的直流成分，从而实现隔离效果。
这对于防止信号之间的干扰和噪声传播非常重要。
总之，音频变压器通过磁场的耦合作用实现信号的变换和传输。
它具有调整信号阻抗、匹配信号源和负载的功能，并且能够隔离输入和输出电路，提高信号的纯净度和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
音频变压器是工作于音频范围的变压器，NDS352AN主要作用是阻抗变换与匹配、信号传输与分配。
变压器的阻抗变换作用如图3-41所示。
变压器初级与次级的圈数比不同，耦合过来的阻抗也不同。
在数值上，次级阻抗R2与初级阻抗R1之比，等于次级圈数N2与初级圈数N1之比的平方。
变压器的相位变换作用如图3-42所示。
图中标出了各绕组线圈的瞬时电压极性。
通过改变变压器线圈的接法，可以很方便地将信号电压倒相。
下面我们通过如图3-43所示推挽功率放大器电路，对音频变压器的作用做进一步的说明。
推挽功率放大器中的输入变压器和输出变压器都属于音频变压器。
(1)音频变压器具有信号传输、倒相与分配的作用。
在如图3-43所示推挽功率放大器电路中，输入变压器将信号电压传输、分配给晶体管VT1和VT2（送给VT2的信号还倒了相），使VT1和VT2轮流分别放大正、负半周信号，然后再由输出变压器将信号合成输出。
(2)音频变压器具有阻抗变换和匹配的作用。
输出变压器将扬声器的8Ω低阻变换为数百欧姆的高阻，与放大器的输出阻抗相匹配，使得放大器输出的音频功率最大而失真最小。
