【CN209514293U】一种超窄边框的投影硬幕【专利】
一种显示屏超窄边框结构[发明专利]
![一种显示屏超窄边框结构[发明专利]](https://img.taocdn.com/s3/m/4367a9aad1d233d4b14e852458fb770bf68a3b44.png)
专利名称：一种显示屏超窄边框结构专利类型：发明专利
发明人：汪锐,向勇,胡潇然,张千
申请号：CN202210066472.1
申请日：20220120
公开号：CN114420049A
公开日：
20220429
专利内容由知识产权出版社提供
摘要：本发明属于有机发光显示技术领域，具体涉及一种显示屏超窄边框结构。
本发明AA区到PNL边的布局层次为：AA‑Vinit‑VSS‑Bendingarea‑X‑PanelEdge。
通过在显示屏侧边中加入可弯折面区域，驱动电路X布局在弯折区与PNL边之间，X在显示面板PNL完成以后通过弯折区折叠至PNL背面，X的尺寸不再是PNL边框尺寸的限制，不占用PNL整体平面面积，达到减小边框目的。
在同等电路宽度情况下，可使得边框尺寸大幅度降低，降低幅度达到40％。
在高频设计中，为了增加驱动频率，需要大幅度增加驱动电路X的尺寸，因此采用本发明技术方案使得驱动电路X尺寸即使大幅度增加，亦不会影响边框。
有效解决了现有窄边框显示屏美观与功能不能良好兼顾的问题。
申请人：电子科技大学
地址：611731 四川省成都市高新区(西区)西源大道2006号
国籍：CN
代理机构：电子科技大学专利中心
代理人：闫树平
更多信息请下载全文后查看。
【CN209327723U】一种窄边框显示装置【专利】

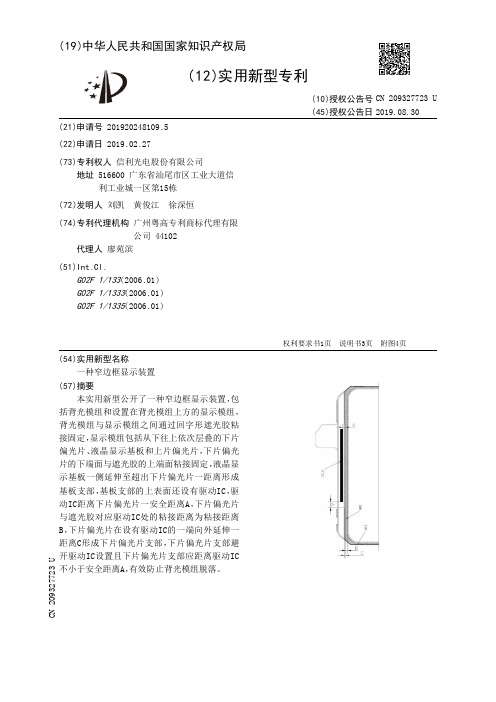

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920248109.5(22)申请日 2019.02.27(73)专利权人 信利光电股份有限公司地址 516600 广东省汕尾市区工业大道信利工业城一区第15栋(72)发明人 刘凯 黄俊江 徐深恒 (74)专利代理机构 广州粤高专利商标代理有限公司 44102代理人 廖苑滨(51)Int.Cl.G02F 1/133(2006.01)G02F 1/1333(2006.01)G02F 1/1335(2006.01)(54)实用新型名称一种窄边框显示装置(57)摘要本实用新型公开了一种窄边框显示装置，包括背光模组和设置在背光模组上方的显示模组，背光模组与显示模组之间通过回字形遮光胶粘接固定，显示模组包括从下往上依次层叠的下片偏光片、液晶显示基板和上片偏光片，下片偏光片的下端面与遮光胶的上端面粘接固定，液晶显示基板一侧延伸至超出下片偏光片一距离形成基板支部，基板支部的上表面还设有驱动IC，驱动IC距离下片偏光片一安全距离A，下片偏光片与遮光胶对应驱动IC处的粘接距离为粘接距离B，下片偏光片在设有驱动IC的一端向外延伸一距离C形成下片偏光片支部，下片偏光片支部避开驱动IC设置且下片偏光片支部应距离驱动IC不小于安全距离A，有效防止背光模组脱落。
权利要求书1页 说明书3页 附图4页CN 209327723 U 2019.08.30C N 209327723U权 利 要 求 书1/1页CN 209327723 U1.一种窄边框显示装置，包括背光模组和设置在背光模组上方的显示模组，所述背光模组与显示模组之间通过双面具有粘性的回字形遮光胶粘接固定，所述显示模组包括从下往上依次层叠铺设的下片偏光片、液晶显示基板和上片偏光片，所述下片偏光片的下端面与遮光胶的上端面粘接固定，其特征在于，所述液晶显示基板一侧延伸至超出下片偏光片一距离形成基板支部，所述基板支部的上表面还设有驱动IC，所述驱动IC距离下片偏光片一安全距离A，所述下片偏光片与遮光胶对应驱动IC处的粘接距离为粘接距离B，所述下片偏光片在设有驱动IC的一端向外延伸一距离C形成下片偏光片支部，所述下片偏光片支部避开驱动IC设置且下片偏光片支部应距离驱动IC不小于安全距离A。

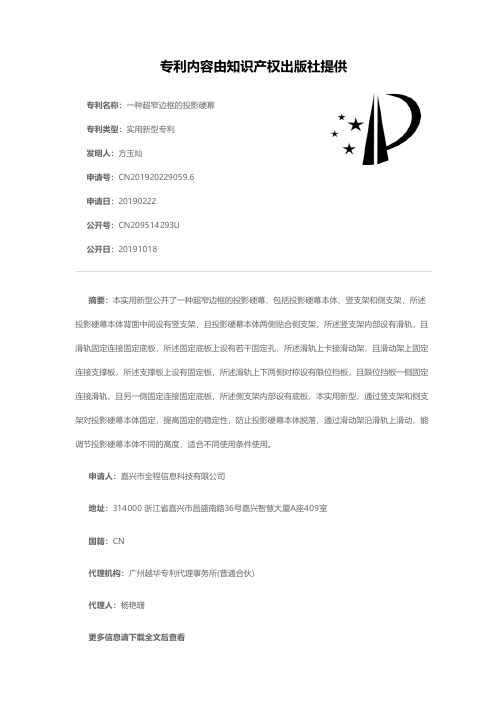

一种超窄边框的投影硬幕[实用新型专利]
![一种超窄边框的投影硬幕[实用新型专利]](https://img.taocdn.com/s3/m/ad218faba8956bec0875e3c7.png)
专利名称：一种超窄边框的投影硬幕专利类型：实用新型专利
发明人：方玉灿
申请号：CN201920229059.6
申请日：20190222
公开号：CN209514293U
公开日：
20191018
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种超窄边框的投影硬幕，包括投影硬幕本体、竖支架和侧支架，所述投影硬幕本体背面中间设有竖支架，且投影硬幕本体两侧贴合侧支架，所述竖支架内部设有滑轨，且滑轨固定连接固定底板，所述固定底板上设有若干固定孔，所述滑轨上卡接滑动架，且滑动架上固定连接支撑板，所述支撑板上设有固定板，所述滑轨上下两侧对称设有限位挡板，且限位挡板一侧固定连接滑轨，且另一侧固定连接固定底板，所述侧支架内部设有底板，本实用新型，通过竖支架和侧支架对投影硬幕本体固定，提高固定的稳定性，防止投影硬幕本体脱落，通过滑动架沿滑轨上滑动，能调节投影硬幕本体不同的高度，适合不同使用条件使用。
申请人：嘉兴市全程信息科技有限公司
地址：314000 浙江省嘉兴市昌盛南路36号嘉兴智慧大厦A座409室
国籍：CN
代理机构：广州越华专利代理事务所(普通合伙)
代理人：杨艳珊
更多信息请下载全文后查看。
一种窄边框的触摸显示装置[实用新型专利]
![一种窄边框的触摸显示装置[实用新型专利]](https://img.taocdn.com/s3/m/a133b5e0581b6bd97e19eac6.png)
专利名称：一种窄边框的触摸显示装置专利类型：实用新型专利
发明人：孟强,周洪嵩,邱信红
申请号：CN201920973990.5
申请日：20190626
公开号：CN209746530U
公开日：
20191206
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种窄边框的触摸显示装置，通过将触摸模组的侧边向下弯折形成弯折部贴附于显示模组侧面，减小非可视的布线区域所占的屏幕面积，窄化边框，扩大触摸显示模组的有效可视区域；通过设置与触摸模组相同长宽的透明光学胶层将触摸模组与显示模组连接固定，制程方法简便易行；解决的问题是，现有的触摸显示装置的触摸模组必须在至少三边预留部分区域排布功能线路,现有技术下这些线路区域为非可视区，占据了较大的宝贵的屏幕面积。
申请人：信利光电股份有限公司
地址：516600 广东省汕尾市区工业大道信利工业城一区第15栋
国籍：CN
代理机构：广州粤高专利商标代理有限公司
代理人：廖苑滨
更多信息请下载全文后查看。

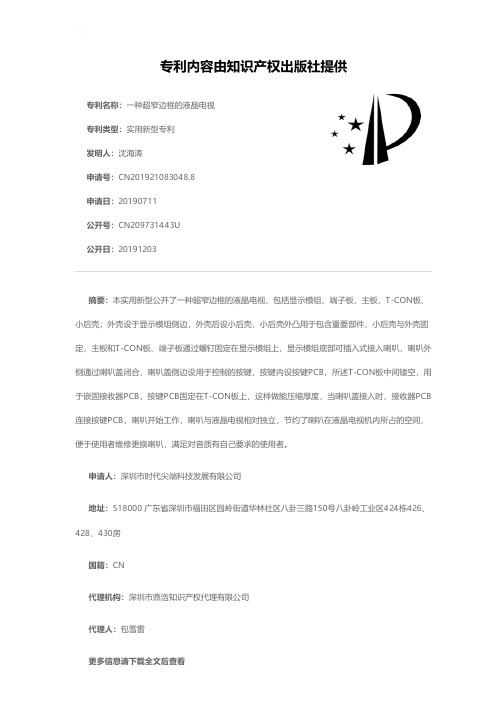

一种超窄边框的液晶电视[实用新型专利]
![一种超窄边框的液晶电视[实用新型专利]](https://img.taocdn.com/s3/m/9ed7fcc23169a4517623a377.png)
专利名称：一种超窄边框的液晶电视专利类型：实用新型专利
发明人：沈海涛
申请号：CN201921083048.8
申请日：20190711
公开号：CN209731443U
公开日：
20191203
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种超窄边框的液晶电视，包括显示模组、端子板、主板、T‑CON板、小后壳；外壳设于显示模组侧边，外壳后设小后壳，小后壳外凸用于包含重要部件，小后壳与外壳固定，主板和T‑CON板、端子板通过螺钉固定在显示模组上，显示模组底部可插入式接入喇叭，喇叭外侧通过喇叭盖闭合，喇叭盖侧边设用于控制的按键，按键内设按键PCB，所述T‑CON板中间镂空，用于嵌固接收器PCB，按键PCB固定在T‑CON板上，这样做能压缩厚度，当喇叭盖接入时，接收器PCB 连接按键PCB，喇叭开始工作，喇叭与液晶电视相对独立，节约了喇叭在液晶电视机内所占的空间，便于使用者维修更换喇叭，满足对音质有自己要求的使用者。
申请人：深圳市时代尖端科技发展有限公司
地址：518000 广东省深圳市福田区园岭街道华林社区八卦三路150号八卦岭工业区424栋426、428、430房
国籍：CN
代理机构：深圳市鼎浩知识产权代理有限公司
代理人：包雪雷
更多信息请下载全文后查看。
一种窄边框液晶显示器[实用新型专利]
![一种窄边框液晶显示器[实用新型专利]](https://img.taocdn.com/s3/m/45771c86b84ae45c3a358c4f.png)
专利名称：一种窄边框液晶显示器专利类型：实用新型专利
发明人：吴杰明,李岩,侯天府,黄成玲申请号：CN201920643114.6
申请日：20190507
公开号：CN209803494U
公开日：
20191217
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种窄边框液晶显示器，包括背光模组和形成在背光模组上方的液晶显示面板，所述背光模组包括由底板和底板的四周向上弯折延伸的侧板组成的金属背板，所述液晶显示面板包括从下往上依次层叠设置的下偏光片、阵列基板、彩膜基板和上偏光片，其特征在于，所述下偏光片的外周延伸至覆盖金属背板的侧板的上端面并弯折延伸至侧板的外侧面固定连接。
实施本实用新型，通过将下偏光片延伸至侧板的外侧面并与侧板固定连接，进而使液晶显示面板与背光模组固定连接，简化组装工序，降低成本，固定牢固。
申请人：信利(仁寿)高端显示科技有限公司
地址：620500 四川省眉山市仁寿县文林工业园区管委会办公楼一楼
国籍：CN
代理机构：广州粤高专利商标代理有限公司
代理人：廖苑滨
更多信息请下载全文后查看。
一种液晶显示设备超窄边框材料[发明专利]
专利名称：一种液晶显示设备超窄边框材料专利类型：发明专利
发明人：白航空
申请号：CN201610753652.1
申请日：20160829
公开号：CN106366603A
公开日：
20170201
专利内容由知识产权出版社提供
摘要：本发明公开了一种液晶显示设备超窄边框材料。
它由树脂、玻璃布制成，所述树脂、玻璃布的质量比为85:20，所述树脂由邻位烷基—对苯二甲酸和乙烯基醇聚合而成，所述玻璃布的玻璃纤维直径为4.2微米，材料成型后在边框内侧镀有陶瓷减反射层。
本发明材料稳定性强，有利于涂布工艺，在增加边框强度和韧性的情况下，降低总体重量，而且边框尺寸降低，具有非常优良的阻燃效果。
申请人：合肥惠科金扬科技有限公司
地址：230012 安徽省合肥市新站区九顶山路与奎河路交口东北角
国籍：CN
更多信息请下载全文后查看。
一种具有遮光功能的超窄边框液晶显示屏[实用新型专利]
专利名称：一种具有遮光功能的超窄边框液晶显示屏专利类型：实用新型专利
发明人：伍志旺
申请号：CN201920819761.8
申请日：20190603
公开号：CN209784701U
公开日：
20191213
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有遮光功能的超窄边框液晶显示屏，包括液晶显示屏与聚光框，其特征在于，所述液晶显示屏的表面贴合有一层屏保膜，所述液晶显示屏的外侧安装有固定框，所述固定框的下端固定连接有支撑柱，所述支撑柱的下端连接有底座，所述固定框的背部通过螺栓固定连接有聚光框，所述LED灯带I的下方装配有反射片，所述反射片的下方装配有背光膜，所述背光膜的下方装配有LED灯带II；本实用新型提供一种结构简单、边框窄、厚度薄、显示屏利用率高、画面更宽的显示屏固定框，使固定框将液晶显示屏固定住后液晶显示屏的实际显示面积更多，画面显示区域更大，以满足人们对液晶显示屏显示画面大的要求。
申请人：深圳市粤辉达科技有限公司
地址：518000 广东省深圳市龙华新区大浪街道同富邨工业园15栋三楼302室
国籍：CN
更多信息请下载全文后查看。
一种投影屏幕[实用新型专利]
专利名称：一种投影屏幕
专利类型：实用新型专利
发明人：蔡廷柯,陈波
申请号：CN201921499880.6申请日：20190910
公开号：CN210534525U
公开日：
20200515
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种投影屏幕，包括有可伸缩的伸缩架和多个投影屏幕模块，每一所述投影屏幕模块均包括有投影屏幕体和连接架，所述投影屏幕体转动设置在所述连接架上，所述连接架与伸缩架连接以在伸缩架伸开或收缩时与其同步运动，在投影屏幕体上设置有在其相对连接架转动打开后以连接与其相邻的投影屏幕体的连接结构，在伸缩架打开时，所述多个投影屏幕体依次连接且共面。
通过本实用新型解决了现有的投影屏幕尺寸大无法折叠占用空间大且包装、运输、搬运和安装困难程度大和成本高的问题。
申请人：青岛海信激光显示股份有限公司
地址：266599 山东省青岛市黄岛区前湾港路218号
国籍：CN
代理机构：青岛联智专利商标事务所有限公司
代理人：马萍华
更多信息请下载全文后查看。
一种窄边框电视机结构及电视机[发明专利]
专利名称：一种窄边框电视机结构及电视机专利类型：发明专利
发明人：黄能志,周锐,李文军
申请号：CN202110576946.2
申请日：20210526
公开号：CN113315937B
公开日：
20220531
专利内容由知识产权出版社提供
摘要：本发明公开了一种窄边框电视机结构及电视机，其中，窄边框电视机结构包括：中框支架，中框支架的顶面上设有第一凸起，第一凸起的内侧面设置有第一凹槽；中壳，中壳通过第一凸起设于中框支架上，且中壳设置有容置区；下前壳，下前壳的侧面与中壳背离所述中框支架的面相接、底面与中框支架的底面相接；柔性线路板，柔性线路板位于中框支架和下前壳之间，柔性线路板穿过中框支架的底部弯折设于第一凹槽内，并延伸至容置区内。
本发明通过将柔性线路板弯折设于第一凹槽内，并延伸至容置区内，从而在中框支架的底部腾出冗余空间放置柔性线路板，缩小了中框支架底面与下前壳底面之间的空间，进而可缩小下前壳的宽度，为窄边框设计提供可行性。
申请人：康佳集团股份有限公司
地址：518057 广东省深圳市南山区粤海街道科技园科技南十二路28号康佳研发大厦15-24层国籍：CN
代理机构：深圳市君胜知识产权代理事务所(普通合伙)
代理人：朱阳波
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920229059.6
(22)申请日 2019.02.22
(73)专利权人 嘉兴市全程信息科技有限公司
地址 314000 浙江省嘉兴市昌盛南路36号
嘉兴智慧大厦A座409室
(72)发明人 方玉灿
(74)专利代理机构 广州越华专利代理事务所
(普通合伙) 44523
代理人 杨艳珊
(51)Int.Cl.
G03B 21/56(2006.01)
(54)实用新型名称
一种超窄边框的投影硬幕
(57)摘要
本实用新型公开了一种超窄边框的投影硬
幕，包括投影硬幕本体、竖支架和侧支架，所述投
影硬幕本体背面中间设有竖支架，且投影硬幕本
体两侧贴合侧支架，所述竖支架内部设有滑轨，
且滑轨固定连接固定底板，所述固定底板上设有
若干固定孔，所述滑轨上卡接滑动架，且滑动架
上固定连接支撑板，所述支撑板上设有固定板，
所述滑轨上下两侧对称设有限位挡板，且限位挡
板一侧固定连接滑轨，且另一侧固定连接固定底
板，所述侧支架内部设有底板，本实用新型，通过
竖支架和侧支架对投影硬幕本体固定，提高固定
的稳定性，防止投影硬幕本体脱落，通过滑动架
沿滑轨上滑动，能调节投影硬幕本体不同的高
度，
适合不同使用条件使用。
权利要求书1页 说明书3页 附图5页CN 209514293 U 2019.10.18
C N 209514293
U
权 利 要 求 书1/1页CN 209514293 U
1.一种超窄边框的投影硬幕，包括投影硬幕本体(1)、竖支架(2)和侧支架(3)，其特征在于，所述投影硬幕本体(1)背面中间设有竖支架(2)，且投影硬幕本体(1)两侧贴合侧支架(3)，所述竖支架(2)内部设有滑轨(4)，且滑轨(4)固定连接固定底板(5)，所述固定底板(5)上设有若干固定孔(6)，所述滑轨(4)上卡接滑动架(7)，且滑动架(7)上固定连接支撑板(8)，所述支撑板(8)上设有固定板(9)，所述滑轨(4)上下两侧对称设有限位挡板(11)，且限位挡板(11)一侧固定连接滑轨(4)，且另一侧固定连接固定底板(5)，所述侧支架(3)内部设有底板(17)，所述底板(17)一侧固定连接侧挡板(18)，所述底板(17)靠近侧挡板(18)的一侧对称设有L型支撑板(19)，且两个L型支撑板(19)中间设有侧支架固定孔(20)。
2.根据权利要求1所述的一种超窄边框的投影硬幕，其特征在于，所述滑动架(7)设成C 型，且滑动架(7)两侧贴合滑轨(4)外壁，且滑动架(7)通过固定螺栓(12)与滑轨(4)固定连接。
3.根据权利要求1所述的一种超窄边框的投影硬幕，其特征在于，所述滑动架(7)上对称设有两个滑动架固定孔(16)，所述滑轨(4)上设有若干滑轨固定孔(15)，且固定螺栓(12)插装滑动架固定孔(16)和滑轨固定孔(15)。
4.根据权利要求1所述的一种超窄边框的投影硬幕，其特征在于，所述侧支架(3)通过固定螺丝(13)和膨胀管(14)与墙体固定，且固定螺丝(13)插装固定孔(6)。
5.根据权利要求1所述的一种超窄边框的投影硬幕，其特征在于，所述投影硬幕本体(1)背面贴合L型支撑板(19)，且投影硬幕本体(1)侧边贴合侧挡板(18)。
6.根据权利要求1所述的一种超窄边框的投影硬幕，其特征在于，所述投影硬幕本体(1)嵌入固定板(9)与滑动架(7)之间的间隙，且投影硬幕本体(1)贴合支撑板(8)。
7.根据权利要求1所述的一种超窄边框的投影硬幕，其特征在于，所述支撑板(8)与投影硬幕本体(1)连接处粘连橡胶垫(10)。
2。
