金属管浮子流量计的基本特点与其测量优势-常州成丰
金属管浮子流量计的特性
金属管浮子流量计的特性前言金属管浮子流量计是一种常见的流量测量仪表，它具有结构简单、测量范围广、精度高等特点，在工业领域得到了广泛应用。
本文将介绍金属管浮子流量计的特性，包括结构原理、测量范围、精度等方面内容。
结构原理金属管浮标流量计主要由以下几部分组成：金属管、浮子、传感器、指针等。
其中，金属管是测量流体流量的测量管道，浮子随着流体流量的变化而上下浮动，传感器通过传感器信号来测量浮子的位置，指针则将测量结果指示出来。
测量范围金属管浮子流量计可用于液体和气体的流量测量，在工业生产过程中，常用于测量流量的单位是立方米/小时（m³/h），金属管浮子流量计的测量范围一般为0.1-40m³/h。
如果需要更大的测量范围，可以选择多个测量管道并联使用，以扩大测量范围。
精度金属管浮子流量计的精度受多种因素的影响，主要包括测量管道的结构、测量介质的性质、测量流量大小等。
在实际生产应用中，为了保证测量精度，需要根据具体情况选择合适的金属管浮子流量计，并加以校准。
特点金属管浮子流量计具有以下特点：1.结构简单：金属管浮子流量计的结构非常简单，易于维护和操作。
2.精度高：金属管浮子流量计的精度可以达到2%，在实际测量中表现稳定可靠。
3.测量范围广：金属管浮子流量计的测量范围广泛，适用于不同介质和流量的测量。
4.价格适中：相比于其他类型的流量计，金属管浮子流量计价格适中，是一种性价比较高的测量仪表。
应用场景金属管浮子流量计广泛应用于化工、石油、冶金、制药等领域，常用于液体、气体的流量测量及控制。
例如，在石油工业中，往往需要对液体或气体进行计量，金属管浮标流量计可以很好地满足计量的要求。
结论金属管浮子流量计是一种常见的流量测量仪表，具有结构简单、测量范围广、精度高等特点，是工业领域流量测量的重要工具。
在实际应用中，需要根据实际情况选择适合的测量仪表，并进行合理的安装和校准，以保证测量结果的准确性和可靠性。
关于浮子流量计的优点和缺点介绍
关于浮子流量计的优点和缺点介绍1. 简介浮子流量计是一种流量测量设备，通过测量液体在管道中流动的速度和流量来确定流量大小。
浮子流量计一般使用玻璃或金属制成，内部安装有一个浮子，当液体从管道中流过时，浮子会随着液体的流动而移动，并根据移动的位置确定流量大小。
2. 优点2.1 简单易用浮子流量计是一种很简单的流量测量设备，易于安装和使用。
它具有体积小、结构简单、操作方便、价格低廉等优点，被广泛应用于液体测量领域。
2.2 测量准确浮子流量计的测量准确度较高，可达到±2%。
它采用的测量原理简单明了，不会受到外界因素的影响，可以测量液体在管道中的流量，适用于不同类型的液体测量。
2.3 维护方便浮子流量计结构简单，维护方便。
其内部的浮子和管道材质选择合适，使用寿命可达数年，基本不需要维护。
2.4 价格低廉相对于其他流量计，浮子流量计的价格很低，适合用于一般流量测量和控制。
2.5 适用范围广由于浮子流量计测量原理简单，适用范围也比较广泛。
它可以用于化工、石油、液化气、水处理、食品等行业中的流量测量。
3. 缺点3.1 浮子位置波动当液体流动速度较大时，浮子的位置波动较为明显，会影响测量准确度。
3.2 粘度受限浮子流量计对液体粘度较为敏感，当粘度过大或者液体粘度发生变化时，测量准确度会降低。
3.3 需要定期维护虽然浮子流量计的使用寿命长，但是也需要定期对其进行维护和清洗，否则会影响其测量准确性。
3.4 受管径限制浮子流量计对管道的直径、长度、壁厚等参数有一定要求，因此在实际应用中需要针对具体管道的参数进行选型。
4. 结论综上所述，浮子流量计具有结构简单、价格低廉、测量准确、适用范围广等优点，但也存在浮子位置波动、粘度受限、需要定期维护、受管径限制等缺点。
因此，在选择流量计时，需要根据具体应用情况综合考虑各方面因素，并选择适合的流量计。
金属管浮子流量计特点
金属管浮子流量计特点1. 引言金属管浮子流量计是一种常用的流量测量仪表，广泛应用于工业领域。
它通过测量流体中的浮子位移来确定流体的流量。
本文将对金属管浮子流量计的特点进行详细介绍。
2. 原理金属管浮子流量计的工作原理基于阿基米德原理和波义耳定律。
当流体通过金属管时，产生的上升力将使浮子上升，同时根据波义耳定律，通过金属管的流体速度与截面积成反比。
通过测量浮子位移和金属管截面积，可以确定流体的流速和流量。
3. 特点3.1 高精度金属管浮子流量计具有较高的精度，能够满足对精确流量测量的需求。
其精度通常可达到±1%。
3.2 宽范围金属管浮子流量计适用于多种工况下的流体测量，包括气体和液体。
它能够在较宽的温度、压力范围内稳定工作。
3.3 耐腐蚀金属管浮子流量计采用耐腐蚀材料制造，能够在酸、碱等腐蚀性介质中长期使用。
这使得它在化工、石油等领域中得到广泛应用。
3.4 结构简单金属管浮子流量计的结构相对简单，主要由金属管、浮子和传感器组成。
这使得安装和维护相对容易，并且降低了故障率。
3.5 快速响应金属管浮子流量计的响应速度较快，能够实时反映流体的变化。
它适用于需要快速控制和调节的工艺过程。
3.6 高可靠性金属管浮子流量计具有较高的可靠性和稳定性，能够长期稳定地工作。
其结构简单且无移动部件，减少了故障发生的可能性。
3.7 易于维护金属管浮子流量计的维护成本较低。
由于其结构简单且无易损件，只需定期清洁和校准即可保持正常运行。
4. 应用领域金属管浮子流量计在许多领域中得到广泛应用，包括但不限于以下几个方面：4.1 化工工业金属管浮子流量计能够测量各种化工介质的流量，广泛应用于石油、化肥、涂料等行业中的生产过程控制和流量监测。
4.2 石油工业金属管浮子流量计可以用于石油开采、储运等环节中，实时监测油气的流量和质量，确保生产过程的安全和稳定。
4.3 制药工业金属管浮子流量计在制药行业中用于监测药液和溶液的流速，确保药物生产过程的准确性和可靠性。
金属管浮子流量计的基本工作原理及特点
金属管浮子流量计的基本工作原理及特点
一、金属管浮子流量计的基本工作原理
转子流量计由2个核心部件组成，转子流量计一件是从下向上逐渐扩大的锥形管;转子流量计另一件是置于锥形管中且可以沿管的中心线上下自由移动的转子。
玻璃转子流量计当测量流体的流量时，被测流体从锥形管下端流入，流体的流动冲击着转子，并对它产生一个作用力(这个力的大小随流量大小而变化);当流量足够大时，所产生的作用力将转子托起，并使之升高。
同时，被测流体流经转子与锥形管壁间的环形断面，从上端流出。
当被测流体流动时对转子的作用力，刚好相当于转子在流体中的重量时(称为显示重量)，转子受力处于平衡状态而停留在某一高度。
分析表明;转子在锥形管中的位置高度，与所通过的流量有着相互对应的关系。
因此，观测转子在锥形管中的位置高度，就可以求得相应的流量值。
以便使转子在在锥形管的中心线上下移动时不碰到管壁，通常采用两种方法：一种是在转子中心装有一根导向芯棒，以保持转子在锥形管的中心线作上下运动，另一种是在转子圆盘边缘开有一道道斜槽，当流体自下而上流过转子时，一面绕过转子，同时又穿过斜槽产生一反推力，使转子绕中心线不停地旋转，就可保持转子在工作时不致碰到管壁。
玻璃转子流量计的转子材料可用不锈钢、铝、青铜等制成。
二、玻璃转子流量计的特点
玻璃转子流量计具有结构简单、直观、压力损失小、维修方便等特点。
转子流量计适用于测量通过管道直径D<150mm的小流量，也可以
测量腐蚀性介质的流量。
使用时流量计必须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。

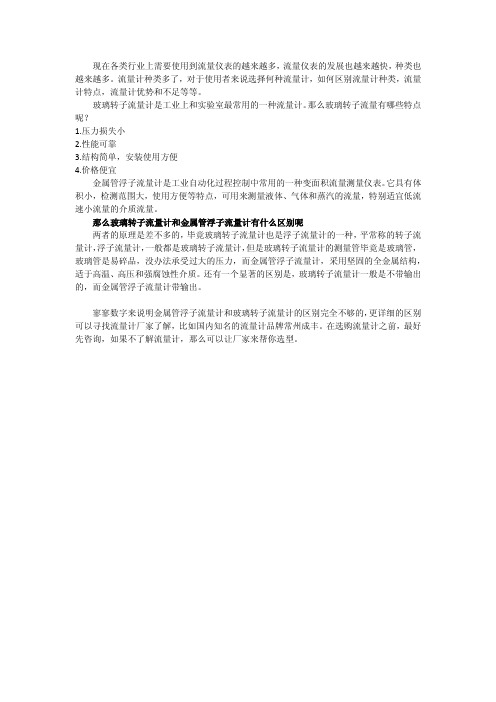

玻璃转子流量计和金属管浮子流量计区别是什么？--常州成丰
现在各类行业上需要使用到流量仪表的越来越多，流量仪表的发展也越来越快，种类也越来越多。
流量计种类多了，对于使用者来说选择何种流量计，如何区别流量计种类，流量计特点，流量计优势和不足等等。
玻璃转子流量计是工业上和实验室最常用的一种流量计。
那么玻璃转子流量有哪些特点呢？
1.压力损失小
2.性能可靠
3.结构简单，安装使用方便
4.价格便宜
金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。
它具有体积小，检测范围大，使用方便等特点，可用来测量液体、气体和蒸汽的流量，特别适宜低流速小流量的介质流量。
那么玻璃转子流量计和金属管浮子流量计有什么区别呢
两者的原理是差不多的，毕竟玻璃转子流量计也是浮子流量计的一种，平常称的转子流量计，浮子流量计，一般都是玻璃转子流量计，但是玻璃转子流量计的测量管毕竟是玻璃管，玻璃管是易碎品，没办法承受过大的压力，而金属管浮子流量计，采用坚固的全金属结构，适于高温、高压和强腐蚀性介质。
还有一个显著的区别是，玻璃转子流量计一般是不带输出的，而金属管浮子流量计带输出。
寥寥数字来说明金属管浮子流量计和玻璃转子流量计的区别完全不够的，更详细的区别可以寻找流量计厂家了解，比如国内知名的流量计品牌常州成丰。
在选购流量计之前，最好先咨询，如果不了解流量计，那么可以让厂家来帮你选型。

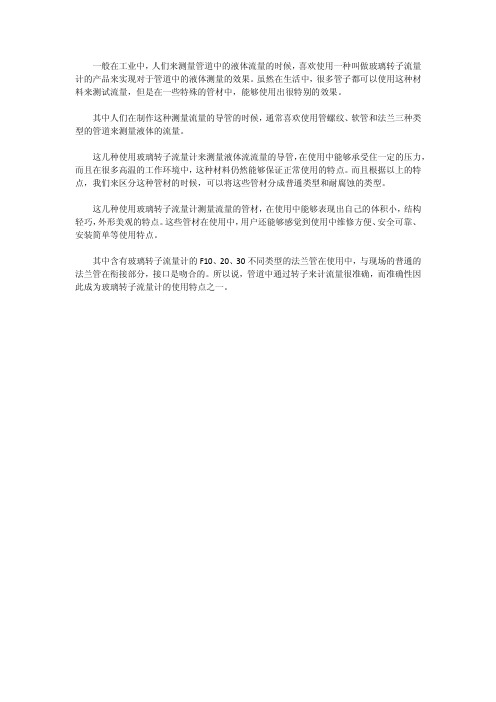

管道中通过转子流量计来计流量很准确---常州成丰
一般在工业中，人们来测量管道中的液体流量的时候，喜欢使用一种叫做玻璃转子流量计的产品来实现对于管道中的液体测量的效果。
虽然在生活中，很多管子都可以使用这种材料来测试流量，但是在一些特殊的管材中，能够使用出很特别的效果。
其中人们在制作这种测量流量的导管的时候，通常喜欢使用管螺纹、软管和法兰三种类型的管道来测量液体的流量。
这几种使用玻璃转子流量计来测量液体流流量的导管，在使用中能够承受住一定的压力，而且在很多高温的工作环境中，这种材料仍然能够保证正常使用的特点。
而且根据以上的特点，我们来区分这种管材的时候，可以将这些管材分成普通类型和耐腐蚀的类型。
这几种使用玻璃转子流量计测量流量的管材，在使用中能够表现出自己的体积小，结构轻巧，外形美观的特点。
这些管材在使用中，用户还能够感觉到使用中维修方便、安全可靠、安装简单等使用特点。
其中含有玻璃转子流量计的F10、20、30不同类型的法兰管在使用中，与现场的普通的法兰管在衔接部分，接口是吻合的。
所以说，管道中通过转子来计流量很准确，而准确性因此成为玻璃转子流量计的使用特点之一。
常州成丰仪表简析金属管浮子流量计工作原理及特点
金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。
它具有体积小，检测范围大，使用方便等特点，可用来测量液体、气体以及蒸汽的流量，特别适宜低流速、小流量的介质流量测量。
一、金属管浮子流量计的工作原理金属管浮子流量计浮子在测量管中，随着流量的变化，将浮子向上移动，在某一位置浮子所受的浮力与浮子重力达到平衡，此时浮子与孔板（或锥管）间的流通环隙面积保持一定。
环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。
这就利于指示器壳体不与测量管直接接触，因此，即使安装限位开关或变送器，仪表都可用于高温，高压工作条件下。
二、金属管浮子流量计的特点1、耐高温高压金属管浮子流量计耦合磁钢及浮子磁钢全部采用AlNiCo优质磁钢，退磁温度在500度以上，因此在450度以下高温介质完全可以测量。
由于采用磁耦合原理，金属管浮子流量计属于无泄漏流量计，压力对流量计无影响，因此流量计可耐16MPa以上的介质压力。
2、流量测量金属管浮子流量计包括从常规系列：DN15~DN100到特殊口径：DN8、DN10、DN150、DN200等所有金属管浮子流量计能够达到的管道口径，在小流量测量上非常有优势。
3、磁耦合与磁信号分离金属管浮子流量计采用独立的磁耦合系统，它的变送部分的信号来自于专门的传感磁钢。
其优点在于测量时不受介质温度、铁磁颗粒的影响，以及不受口径大小的影响。
传感磁钢与磁阻传感器保持固定的距离，方可保证每台不同口径的仪表有足够强的磁信号，带来高分辨率，同时带来高精度。
4、双指示系统金属管浮子流量计采用磁耦合原理，通过机械传递指示瞬时流量，同时带动传感磁钢将对应流量信号的磁信号通过电子转换成数字信号，通过液晶显示瞬时及累积流量。
这样的好处在于一旦电子部分出现异常，独立的机械指示系统仍然可以反映现场流量的大小，提高了仪表的可靠性。
金属管转子(浮子)流量计说明书( )
金属管转子(浮子)流量计说明书( )金属管转子(浮子)流量计说明书一、概述金属管转子(浮子)流量计是一种用于测量液体或气体流量的仪表。
其原理基于转子的旋转运动与流体流过时产生的力的平衡关系。
本说明书旨在介绍该流量计的结构、工作原理、使用方法和注意事项，以确保用户正确、安全地使用本产品。
二、产品特点1. 结构紧凑、体积小，适用于安装空间狭小的场合。
2. 采用金属管材质，具有较高的耐压和耐腐蚀能力。
3. 转子测量原理简单、可靠，适用于多种液体和气体的流量测量。
4. 可选用多种显示和输出方式，方便用户对流量数据进行监测和记录。
5. 操作简便，维护方便，使用寿命长。
三、结构及工作原理1. 结构：金属管转子(浮子)流量计包括金属管、转子、支架和显示/输出设备。
2. 工作原理：金属管转子(浮子)流量计的运作基于弹性材料的金属管，管内装置有一旋转轴固定的浮子。
当流体通过金属管时，流体对浮子产生一定的推力，使得浮子开始旋转。
通过对浮子旋转频率的测量，可以得出流体的流量数据。
四、使用方法1. 安装：a. 根据实际需要，选择合适的安装位置和方法（直立式、横式等）。
b. 确保金属管转子(浮子)流量计的进口和出口方向正确无误。
c. 确保安装时的管道无杂质和泄漏。
2. 校准：a. 在使用之前，确保对金属管转子(浮子)流量计进行校准。
b. 根据厂家提供的校准方法，使用合适的流量标准设备进行校准。
3. 使用：a. 打开流体供应，使其缓慢流入金属管转子(浮子)流量计。
b. 注意观察显示屏或输出设备上的流量数据。
c. 若需记录数据，可连接数据记录设备或导出数据到计算机等系统。
5. 维护：a. 定期清洗金属管转子(浮子)流量计，并保持其干燥。
b. 如发现故障或异常，应及时联系专业人员进行维修。
六、注意事项1. 仪表安装、校准和维护应由专业技术人员操作。
2. 使用前请阅读本说明书并按照说明进行操作，不得随意更改任何参数。
3. 避免流体中的固体颗粒进入金属管转子(浮子)流量计，以免影响其正常工作。
关于浮子流量计的优点和缺点介绍
关于浮子流量计的优点和缺点介绍浮子流量计是一种常用的流量测量仪表，以其简单、可靠、准确等特点，在工业生产和实验室中得到了广泛应用。
接下来，我将详细介绍浮子流量计的优点和缺点。
浮子流量计的优点主要包括：1.测量范围广：浮子流量计可以广泛应用于各种液体和气体的流量测量，涵盖了大部分工业和实验室中的流量测量需求。
同时，根据不同需求，可以选择不同的流量计型号和测量范围。
2.流体通道阻力小：浮子流量计采用的结构设计较为简单，内部流体通道阻力较小。
这意味着测量过程中能减少流体压力损失，并且不会对流体的流动性产生显著影响。
因此，浮子流量计常用于对流体压降要求较低的场合。
3.安装和维护简单：浮子流量计的安装和维护通常相对简单。
由于其结构简洁，清洗和维护的要求较低。
此外，浮子流量计的结构和原理也易于理解和操作，可以快速进行校准和调整。
4.成本相对较低：相对于其他流量计，如电磁流量计和超声波流量计等高级仪表，浮子流量计的成本较低。
这使得浮子流量计成为大部分中小型企业和实验室中的常用流量计。
不过，浮子流量计也存在一些缺点，包括：1.精度受限：浮子流量计的测量精度相对较低。
由于受到浮子的形状、质量和材质等限制，其测量误差较大，通常在5%到10%之间。
因此，在对流量测量精度要求较高的场合，浮子流量计可能无法满足需求。
2.受流体性质限制：浮子流量计在测量过程中受到流体性质的限制。
例如，测量粘度较大的液体或颗粒含量较高的液体时，由于浮子易受阻塞或粘结，可能会导致测量不准确或无法正常工作。
3.受流体温度和压力影响：浮子流量计的测量精度和稳定性受到流体的温度和压力的影响较大。
当流体温度和压力发生变化时，需对测量结果进行修正或校准，以保证测量准确性。
4.测量范围受限：浮子流量计的测量范围受到其结构和浮子的尺寸等限制。
对于大流量的测量需求，浮子流量计可能无法满足要求，需要选择其他更适合的流量计。
综上所述，浮子流量计具有安装和维护简单、成本较低的优点，广泛应用于各种液体和气体的流量测量。
金属浮子流量计工作原理、特点和用途
金属浮子流量计工作原理、特点和用途金属浮子流量计是一种具有较高技术含量的产品，特别在管道流量很小的场合，具有良好的使用前景。
目前，金属浮子流量计主要用于石油、化工、钢铁、电力、纺织等行业的液体、气体流量和自动控制系统中。
◆浮子在带中心导向的特定形状锥管中运动◆运动与介质粘度无关，浮子的位置由磁钢传递给指示器◆配有限位触点，可与气动的变送器或电动的变送器配套使用◆指示器的显示与浮子运动完全相对应金属浮子流量计拥有一个浮子阻塞"检测系统。
对于任何流量计，操作安全都是至关重要的，金属浮子流量计也不例外-接液部件有多种材质可供选择，本安输出作为可选项提供。
如果您重视流量计的灵活性，那么金属浮子流量计会非常符合您的要求。
不管是测量空气还是高速流体，指示器可以原位替换而不影响其性能、而浮子也可以替换。
金属浮子流量计具备了浮子流量计的大多数优点：稳固的设计、测量可靠、可不带电源、HART通讯、最终形成真正的通用流量计，金属浮子流量计适用于气体、液体和蒸汽应用。
金属浮子流量计工作原理被测流体从下向上经过锥管和浮子形成的环隙时，浮子上下端生产差压形成浮子上升的力，当浮子所受上升大于浸在流体中浮子重量时，浮子便上升，环隙面积随之增大，环隙处流体流速立即下降，浮子上下端差压降低，作用于浮子的上升力亦随着减少，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一高度。
浮子在锥管中高度和通过的流量由对应关系。
金属浮子流量计结构金属浮子流量计时一种变面积流量测量仪表，它由测量管、浮子、指示器、过程连接等组成。
金属浮子流量计特点①具有不同过程连接的法兰相应有：DIN(GB)和ASME；②所有接液部分材质为不锈钢(316L)；③最大流量0.025-130m3/h(水)；0.75-1400m3/h(空气20℃/1.013barabs)；④测量准确性，按VDI/VDE3513.表格2(qG=50%)；⑤测量气体时根据压力加装阻尼器；⑥指示器材料为不锈钢或铸铝，防护等级1P66/67；⑦现场指示器不需要外加电源；⑧带微处理控制的转换器的供电电源有24V、115V或230VAC；⑨防爆型有:本质安全型(Ex-i)禾防方爆型(Ex-d)；⑩限位开关，也适用于失电保护型；⑪标准带现场指示器的电远传转换器具有以下特点：a、流量显示(累计、瞬时、百分比)b、显示不同的体积流量和质量流量的单位c、手动储存第二次校准d、浮子堵塞指示功能e、显示错误代码f、电远传转换器可测度测量g、HART通讯h、现场总线PA通讯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属管转子流量计第三代进一步提高了金属管浮子流量计的可用性和优势性，它具有以下特点：一次成型内外锥管一体式，坚固简洁测量管无死角，浮子可转动不易堵塞，磁性元件不受地磁场影响。
低压力损失设计，模块化、智能化、卡件式指示器。
新型ESK变送器与国际市场同步！引进国外先进计算软件保证计算精确。
介质、粘度、密度、温度、压力多级修正。
现在金属管浮子流量计在市场中越发被重视，使用的量也越来越多，本文主要讲述下金属管浮子流量计的基本特点与其测量优势。
1.应用范围广
可根据流量工艺参数要求进行灵活设计。
例如，在低温条件下，若介质趋向于结晶和凝固．或为防止低温流体从外部吸热．或当管路中温度高于室温的流体流过仪表，因温度下降产生而引起浮子动作不良、或流体粘度有显著变化影响测量的特种需求，可采用夹套保温设计的流量计；流量脉动较大的，可选用有阻尼措施的流量计；夹套保温型流量计可把夹层抽真空，达到隔热的效果，也可以让高温蒸汽流过夹层，以达到加温保温之目的；测量高温流体时．在指示器前设计有散热片。
2.耐高温、耐高压、耐腐蚀
可测量高温、高压流体是金属浮子流量计具有的优点之一，它能测量温度高达400℃和压力最高为70MPa的液体和气体流量。
在这种场合下已不能用人眼来观察浮于的位置，而采用磁耦感应的显示系统指示流量。
流量计本身材料往往采用优质不锈钢，有些衬以工程塑料，可测量腐蚀性流体。
3.接口灵活
金属浮子流量计能方便满足现场管线安装条件，其入口和出口可按需设计，有垂直流进水平流出结构，也可垂直流进垂直流出、水平流进流出，还可不同高度的水平流进水平流回等。
4.远程测控、智能操作
金属浮子流量计在诸多的情况下测量现场没有辅助电源，指针式显示流量也无需外部电源驱动，通常显示器设有模块化远程模拟信号输出接口(4mA～20mA)．更先进的还配备HART 通信协议兼容的数字接口，可方便借助于人工操作或PC编程方式对变送器的线性度进行标定和测试，或进行现场参数整定以及与计算机联合，以实施远程测控。
