支持东华测试 树立民族品牌 江苏东华测试技术股份有限公司 DH5902产品介绍
1概述
DH5902坚固型数据采集分析系统专为车载、机载、舰载等各种恶劣环境的数据采集设计，内置工业级控制计算机和电子硬盘，可在强振、高低温、高湿等极限环境下完成测试和长时间监测工作；采用有线网络（LAN）或无线网络（Wifi）连接计算机实时采集、传输、存储、显示、分析数据；可脱离计算机采用线控器控制独立工作，并将数据实时存储在仪器大容量电子硬盘中，连接计算机后再将数据回收进行分析处理。
1.1应用范围
1.1.1用于车载、机载、舰载等特殊试验场合的振动及性能测试。
⑴ 车载测试：测试人员在不需要协助的情况下，即可凭一己之力完成车辆的性能测试。
⑵ 机载测试：飞机空间有限，要求设备能够在尽量不占据空间的情况下，进行长时间独立的数据采集工作。DH5902具有在狭小环境中，脱离计算机独立工作的优点，非常适合这一测试场合。
⑶ 舰载测试：舰艇、船舶长时间处于剧烈振动和颠簸的环境中，且存在海水腐蚀和倒灌的情况，这对仪器的稳定性和防护都提出了极高的要求，DH5902能够满足在这样的恶劣环境中稳定工作的要求。
1.1.2强振、高低温、高湿等极限环境下的测试和监测工作。设备运输振动监测：精密设备在运输途中，可能会因为运输过程中振动过大而受损。因此，需要对整个运输过程的状态进行监测，DH5902的设计能满足抗振、无人监守并能长时间不间断记录数据等苛刻要求。
1.1.3接入多种传感器，用于各种物理量的测量，包括：应力应变、振动(加速度、速度、位移)、冲击、声音、温度(各种类型热电偶、铂电阻)、压力、流量、力、扭矩、电压、电荷、电流等各种物理量的测试和分析。
⑴ 各种形式的应变计，并配合使用应变适调器,完成全桥、半桥、1／4桥（三线制）状态的应力应变的测试和分析；
⑵ 接入各种桥式传感器，实现压力、力、荷重、位移等物理量的测试和分析；
⑶ IEPE(ICP)型传感器接配IEPE(ICP)适调器,实现振动加速度、振动速度、振动位移(模拟二次积分可选)的测试和分析；
⑷ 各种压电式传感器配合电荷适调器,实现振动加速度、振动速度、振动位移(模拟二次积分可选)及压力等的测试和分析；
支持东华测试 树立民族品牌 江苏东华测试技术股份有限公司 ⑸ 与热电偶配合，通过软件内置热电偶分度表，直接对温度进行测试和分析；
⑹ 和电涡流传感器、磁电式速度/加速度传感器、磁致伸缩位移传感器配合,实现对加速度、速度、位移的测试和分析；
⑺ 各种铂电阻温度传感器配合热电阻适调器,对温度进行测试和分析；
⑻ 接配4-20mA适调器，用于流量、风速、压力等的测试和分析；
⑼ 可对输出电压小于20mV的电压信号进行测试和分析。
1.2特点
1.2.1采用高强度铝合金作为机身材料：铝合金材料兼顾轻便与高强度的特性，目前已被广泛使用。DH5902的机身材料在使用铝合金的基础上，更做了加强，表面采用阳极处理，可防静电和电磁干扰，最大程度确保产品的可靠性；
1.2.2合理的结构设计：机身结构经反复验证实验和多次设计修改。采用密封设计，既具备防水防尘的优点，还可保证在受到60g/6ms的高冲击振动下的仪器正常工作状态；
1.2.3完整的数据采集系统：系统由内置的工业级计算机、大容量抗振电子硬盘、100Mbps以太网接口，锂电池组供电单元，多种类型的信号测试单元组合而成，形成完整而独立的数据采集系统；
1.2.4信号测试单元硬件性能优越：每个信号测试单元，由四个通道组成，每通道均采用独立的A/D转换器和独立的DSP实时信号处理系统。实现了多通道同步并行采样，采样速率不受通道数的限制，通道间无串扰影响，同时大大提高了系统的抗干扰能力；
1.2.5进口雷莫接插件：输入接插件采用了进口接插件,大大提高了小信号输入的可靠性,操作也十分方便；
1.2.6大容量锂电池组供电：仪器采用大容量锂电池组供电，能够连续工作4小时以上；
1.2.7体积小巧，便于携带：仪器外形尺寸规整，选配便携包，随身携带，便于测试；
1.2.8软件运行于Win2000/XP/7操作系统：用户界面友好、操作简便灵活，具有高度的实时性，数据实时采集、实时储存、实时显示和实时分析；
1.2.9软件具有各种强大的功能：多工程管理，允许同时打开、分析、浏览多个工程；自动隐藏各种参数栏，既方便参数设置，又可充分利用图形区；可自定义的菜单和工具栏；灵活的采样方式和多种触发模式等。
1.3系统构成
1.3.1 仪器与传感器的连接
支持东华测试 树立民族品牌 江苏东华测试技术股份有限公司
1.3.2单台仪器与计算机的连接
100Mbps以太网连接 WiFi无线通讯连接
1.3.3多台仪器与计算机的连接
支持东华测试 树立民族品牌 江苏东华测试技术股份有限公司
100Mbps以太网（LAN）连接 WiFi无线通讯连接
1.4采集仪功能
1.4.1可靠、成熟的通讯方式：采用100Mbps以太网通讯和无线WiFi以太网通讯两种方式，可结合现场情况，灵活切换使用。
1.4.2可无缝切换的工作模式
联机工作模式：联机工作模式下，可由计算机程控设置DH5902数据记录仪，实时显示和存储完整的数据，操作者也可随时知晓被测物的振动情况，以便及时解决出现的问题。
脱机工作模式：空间不够，人手不足，不适合计算机控制，没有关系，DH5902同样能满足您的要求。DH5902可以完全摆脱计算机的控制，独立进行数据采集任务，通过线控装置或者面板按键即可完成开始与停止数据记录。让您一人通过简单的操作，完成一组人才能测得的准确可靠的数据。
两种工作模式的无缝切换：仪器处于联机工作模式下时，可随时脱离计算机控制，转变为脱机工作模式；同样处于脱机工作下的仪器也可在连接计算机后，变为联机工作模式。
1.4.3语音、视频同步记录和回放功能：一个人的力量毕竟有限，语音及视频同步记录功能可以辅助您更好的完成测试工作。当DH5902处于数据采集的过程中，您无法抽身快速记录相关测试工况信息，此时通过语音和视频记录的方式，就可以快速完成该项工作。同上，在进行数据回放时，其语音和视频信息也会随数据同步进行回放，避免了测试数据与测试工况无法吻合而出错的情况。
1.4.4配置GPS模块：DH5902采集仪配有GPS功能模块，通过GPS天线，可多台仪器之间同步采样，实现行驶速度测量、时间校准、经纬度定位等功能。
支持东华测试 树立民族品牌 江苏东华测试技术股份有限公司 1.4.5通道配置灵活：DH5902采集仪可由多个测试单元组合而成。其中有应变/电压测试单元、转速测试单元、任意波形发生器单元、CAN总线接口单元等。应变/电压测试单元可用于常规应变、振动等信号的测量，转速测试单元可用于转速信号的测量，任意波形发生器单元可输出多种类型的信号，CAN总线接口单元可接入多种数字信号传感器。
1.4.6通道具有很强的通用性，满足几乎任何类型信号的输入；应变/电压测试单元的通道具有很强的通用性，配合使用各种调理器，可完成应变应力、振动、压力、流量、扭矩、电压、电荷、温度等信号的测量。
1.4.7 转速/计数器通道单元：可接各种脉冲/频率输出型传感器或计数器，用于转速的测量或脉冲数/频率值的统计。
1.4.8 信号源输出通道单元：输出多种信号，包括：正弦、正弦扫频、随机、伪随机、猝发随机、半正弦、方波、磁盘输出等，可与多种实验设备配合使用。
1.5软件功能
1.5.1 基本分析软件
DHDAS控制与基本分析软件是自主开发，包括底部驱动程序，通讯协议等与仪器配套使用的控制软件，自动识别系统配置，程控设置仪器的量程、滤波及采样参数，完成信号的实时采集分析处理，实现虚拟仪器的功能和“一键设定”式操作。
基本分析软件提供了快速简便的数据管理，实时采集及统计数据显示和后处理功能。不同的测试环境，可预先设置不同的采样、通道参数，试验时快速导入。多项数据预处理包含 重采样、低通滤波、消除直流(均值)、消除线性趋势、曲线拟合、平滑处理、数据段的截取、删除、另存、时域或频域的积分与微分、数字滤波器设计及滤波处理、虚拟通道计算等功能。灵活的在线光标，能快速定位到需要的数据，对多个通道进行观测和比较。
将复杂测试过程中获取的大量数据进行保存，并自动生成测试报告，提供打印功能方便存档。强大的实时性，丰富的分析、处理方法及完善的在线帮助；光标跟踪与书签功能，有利于数据的对比；多种数据格式转换输出，方便其他软件对采集到的数据进行调用分析。
支持东华测试 树立民族品牌 江苏东华测试技术股份有限公司
⑴ 实时数据统计功能：峰峰值、最大值、最小值、平均值等，将数据直观显示出来；
⑵ 时域分析功能：概率密度、累积密度、自相关、互相关分析等；
支持东华测试 树立民族品牌 江苏东华测试技术股份有限公司
直方图 相关分析
⑶ 频域分析功能：实时频谱分析、平均谱、自功率谱、互功率谱、频响分析等；
频谱分析 频响分析
频谱分析是信号处理中最基本的分析方法之一，在频谱分析模块中，时域数据经过FFT变换后得到其傅里叶谱的幅值谱。其中幅值谱(PEAK)反映了频域中各谐波分量的单峰幅值，幅值谱(RMS)反映了各谐波分量的有效值幅值。
数据预处理功能：重采样、数据曲线截取、微分/积分、数字滤波器设计等；
动态信号分析仪安全操作及保养规程
1 动态信号分析仪安全操作及保养规程
动态信号分析仪是一种被广泛应用于各类工业生产领域的高科技仪器设备，它能够通过采集物体振动的动态信号并将其进行分析，从而帮助用户检测出物体内部的缺陷和故障，辅助用户制定有效的维修和保养方案。
为了更好地保证动态信号分析仪的正常使用和延长其使用寿命，以下将为您介绍它的安全操作和保养规程。
安全操作
1. 操作员应具备一定的技术知识
在进行动态信号分析仪的操作时，操作员应具备一定的技术知识，了解其原理和工作方式。如果是初次操作，操作员应事先进行相关的培训和指导，跟随有经验的人员参与实操，熟悉仪器的使用方法和操作流程，确保技能水平和安全意识符合要求。
2. 正确连接电源和信号线
在接入电源前，应检查电源和电压是否符合动态信号分析仪的电气参数要求，避免供电不足或过大，导致设备损坏。接线时应注意线路接法是否正确，电源线和信号线要分别接在相应的接口上，以免设备受到电击或触电事故发生。 2 3. 使用过程中应注意安全防护措施
操作过程中应佩戴防静电手套，并注意保护设备不受损伤，设备外壳应经常擦拭，避免受到外界污染。保持操作现场清洁、整洁、安全，避免绊倒、滑倒等意外事故的发生。在设备运转时，应保持身体稳定，防止摇摆和跌倒。
4. 关闭设备前，应注意操作步骤
在关闭设备之前，应先关闭设备的软件，在断开电源之前，给设备一定的停机时间，保证设备内的部件安全、准确、稳定地停止运转，然后再关掉电源，避免短路和电流浪涌对设备的损害。
保养规程
1. 定期清理设备
动态信号分析仪的频率转换器、计算机等部件上会积累灰尘、油污和异物，影响设备正常工作，因此需要定期进行清洗。清洁时应避免使用含有酸性、碱性、易挥发的化学药品，轻微的灰尘可以用柔软的毛刷或清洁布擦拭。
2. 注意电源接口的保养
动态信号分析仪的电源口很容易受到污染，长时间不进行干净的保养和维护，会使电源接口损坏，该接口损坏后会影响设备使用，因此要定期进行检查和清洁。 3 3. 驱动器的保养
阿尔泰科技USB8812同步采集卡用户手册说明书
0
1
关于本手册
本手册为阿尔泰科技推出的USB8812同步采集卡的用户手册，其中包括产品功能概述、电气特性、AD功能的使用方法、产品应用注意事项、校准及保修等。 文档版本：V6.00.05
2 目 录
关于本手册 ....................................................................................................... 0
1 快速上手 ....................................................................................................... 4
1.1 产品包装内容 .............................................................................................................. 4 1.2 安装指导 ...................................................................................................................... 4 1.2.1 注意事项 ............................................................................................................................... 4 1.2.2 应用软件 ............................................................................................................................... 4 1.2.3 软件安装指导 ....................................................................................................................... 4 1.2.4 硬件安装指导 ....................................................................................................................... 4 1.3 设备接口定义 .............................................................................................................. 5 1.4 板卡使用参数 .............................................................................................................. 5

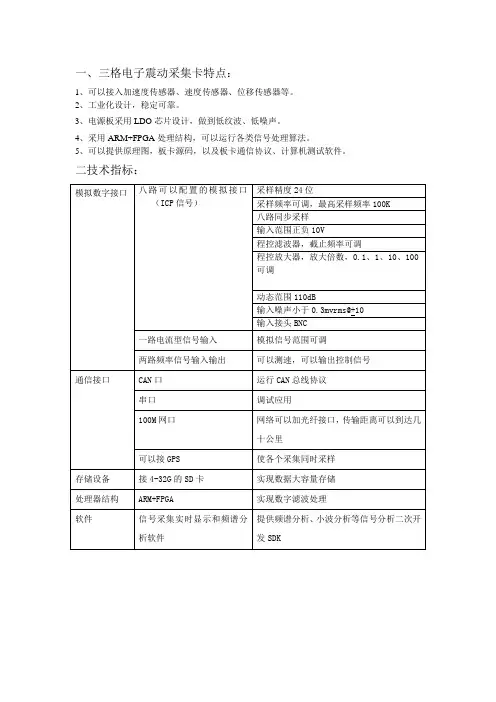

振动信号采集卡
一、三格电子震动采集卡特点：
1、可以接入加速度传感器、速度传感器、位移传感器等。
2、工业化设计，稳定可靠。
3、电源板采用LDO芯片设计，做到低纹波、低噪声。
4、采用ARM+FPGA处理结构，可以运行各类信号处理算法。
5、可以提供原理图，板卡源码，以及板卡通信协议、计算机测试软件。
二技术指标：
模拟数字接口 八路可以配置的模拟接口（ICP信号） 采样精度24位
采样频率可调，最高采样频率100K
八路同步采样
输入范围正负10V
程控滤波器，截止频率可调
程控放大器，放大倍数，0.1、1、10、100可调
动态范围110dB
输入噪声小于0.3mvrms@+10
输入接头BNC
一路电流型信号输入 模拟信号范围可调
两路频率信号输入输出 可以测速，可以输出控制信号
通信接口 CAN口 运行CAN总线协议
串口 调试应用
100M网口 网络可以加光纤接口，传输距离可以到达几十公里
可以接GPS 使各个采集同时采样
存储设备 接4-32G的SD卡 实现数据大容量存储
处理器结构 ARM+FPGA 实现数字滤波处理
软件 信号采集实时显示和频谱分析软件 提供频谱分析、小波分析等信号分析二次开发SDK
信号采集系统概述

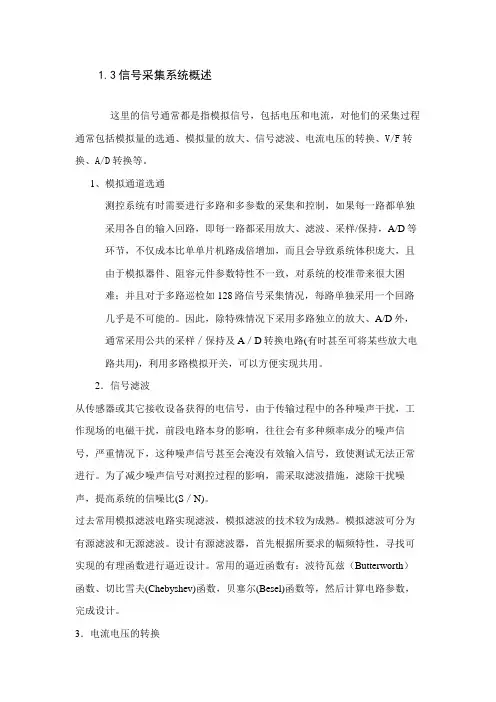

1.3信号采集系统概述
