H3C无线控制器(AC)引擎板和交换板接口对比说明
近日接触了H3C的WX3024无线控制器，在接口上还是与以前接触的WX6103无线控制器有些不同的，在这里将无线控制器的主控板和交换板的内部接口做个比较供大家参考。
首先介绍下WX3024。
WX3024无线控制器实物图WX3024无线控制器默认可管理24个Fit AP，最多可管理48个Fit AP（需添加License）。
默认情况下，WX3024 PoE供电没有开启，需要在接口下通过“poe enable”开启此接口的PoE供电功能。
在WX3024无线控制器中，主控板与交换板同样在设备内部有一接口相连。
主控板内部接口为：“interface GigabitEthernet1/0/1”；交换板内部接口为“interface GigabitEthernet1/0/29”（如下图示）
对比介绍下WX6103
WX6103无线控制器实物图WX6103无线控制器默认可管理128个Fit AP，最多可管理640个Fit AP（需添加License）。
如上实物图，交换板必须插在紫色插槽区域（机器上数第一插
槽）；主控板必须插在粉红色插槽区域（机器上数第二、三槽）。
在WX6103无线控制器中，
交换板的Ten-GE0/1端口对应1号槽位中的主控板的Ten-GE端口即：“interface Ten-GigabitEthernet1/0/1”对应“interface Ten-GigabitEthernet0/0/1”
交换板的Ten-GE0/2端口对应2号槽位中的主控板的Ten-GE端口即：“interface Ten-GigabitEthernet1/0/2”对应“interface Ten-GigabitEthernet0/0/2”
进入交换板和返回主控板的方法：
<H3C> oap connect slot 0
对交换模块操作完成后，可以通过快捷键<Ctrl+k> 返回到无线控制模块的操作界面。
无线AP、AC控制器、PoE交换机详解
无线AP、AC控制器、PoE交换机详解一，什么是无线AP无线AP就是传统有线网络中的SWITCH（交换机），也是组建小型无线局域网时最常用的设备。
AP相当于一个连接有线网和无线网的桥梁，其主要作用是将各个无线网络客户端连接到一起，然后将无线网络接入以太网，从而达到网络无线覆盖的目的。
AP还分“瘦”和“胖”：1、瘦AP（FIT AP）：也称无线网桥、无线网关，也就是所谓的“瘦”AP。
此无线设备的传输机制相当于有线网络中的集线器，在无线局域网中不停地接收和传送数据；任何一台装有无线网卡的PC或者移动终端均可通过AP 来使用有线局域网络甚至广域网络的资源。
理论上，当网络中增加一个无线AP之后，即可成倍地扩展网络覆盖直径；还可使网络中容纳更多的网络设备。
每个无线AP基本上都拥有一个以太网接口，用于实现无线与有线的连接。
通俗理解：瘦AP：本身并不能进行配置，需要一台专门的设备（无线控制器）进行集中控制管理配置。
“控制器+瘦AP+路由器架构”一般用于无线网覆盖，因为在AP数量众多的时候，只通过控制器来管理配置，会简化很大的工作量。
2、胖AP（FAT AP）：业界所谓的胖AP，也有人称之为无线路由器。
无线路由器与纯AP不同，除无线接入功能外，一般具备WAN、LAN两个接口，支持地址转换（NAT）功能，多支持DHCP服务器、DNS和MAC地址克隆，以及VPN接入、防火墙等安全功能。
但是由于瘦AP和胖AP各自的适应性，特别AC控制器推出后，瘦AP的使用比较多。
丰润达的各种无线AP都是瘦AP，组网灵活，适用性强。
二，AC控制器也就无线控制器，是一种网络设备，用来集中化控制局域网内可控的无线AP，是一个无线网络的核心，负责管理无线网络中的所有无线AP，对AP管理包括：下发配置、修改相关配置参数、射频智能管理、接入安全控制等。
（目前市面流通的所有AC和AP都是相同厂商的才能相互管理）三，PoE交换机1、PoE（Power Over Ethernet）POE 也被称为基于局域网的供电系统或有源以太网，有时也被简称为以太网供电，指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下，在为一些基于IP 的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。
H3C无线产品常见故障处理指导
FIT AP注册不上问题（二）
FIT AP注册不上问题，常见排查关键点如下：
AP IP地址、Option 43获取是否正常
AP与AC间网络可达性 、链路质量
AC配置AP型号、序列号是否正确
AC与AP版本配套问题，是否强制?双AC版本不一致
AC在回应AP注册报文时，固定以路由方向出接口IP做
源地址回应，需注意如下情况：
造成设备重新启动
可收集fit ap 日志，有对应关键记录以辅助分析 根据上述掉线类型，有针对性排查问题，常见类型为邻居超
时、响应超时（此时网络链路质量居多）、AP供电（POE 交换机供电情况、网线质量差功耗多） 有必要时结合debug和抓包分析，也可关注AC设备性能负 载情况
25
案例共享
26
AC热备问题（一）
可使用 权衡方便性和资源耗费后合理选择debugging命令信息
输出方向 根据故障原因判定尽量缩小debugging命令的使用范围 使用完成后，立即终止debugging命令的执行
display命令和debugging命令的配合使用
12
目录
故障排除的一般方法 常用的问题诊断命令 WLAN常见网络问题 WLAN网络故障排除 H3C空口命令及常见故障定位
[H3C-hidecmd]display ar5drv [1|2] statistics 关注beacon统计是否增长？繁忙个数是否增加
21
FIT AP注册不上问题（一）
在无线控制器＋FIT AP的应用中，FIT AP不能成 功注册是常见问题之一，可参见以下方式进行问 题定位
依照FIT AP的注册流程逐步排查 在确定组网与配置无误的情况下，使用相关debugging
华三交换无线控标参数-16.6.6
交换机部分LS-7506E-X版本一：1、★要求采用CLOS正交多级交换架构，能够配置独立的交换网板与独立的主控板。
主控板、交换网板、业务板物理分离；2、★交换容量≥90Tbps，包转发率≥28000Mpps，业务插槽数量≥6,主控板槽位≥2，支持引擎、单板、电源热插拨，支持主控板卡、电源、接口模块等关键部件冗余配置。
提供官方产品彩页证明；3、★业务板卡与交换网板采用完全正交设计(90度)，跨线卡业务流量通过正交连接器直接上交换网板，背板走线降低为零，极大规避信号衰减；提供官网截图及公开链接证明；4、支持以太网千兆电口，千兆光口，10GE端口、40G端口、100G端口；万兆光口单板密度≥48个，单槽位40G端口密度≥12个，100G接口单板密度≥2个；提供官网链接及选配信息截图证明；5、支持通过核心交换机任意万兆端口(非特定板卡或端口)即可实现将三台以上物理设备虚拟化为一台逻辑上的设备，虚拟化后可实现统一的转发表项、统一的管理界面以及跨物理设备的链路聚合，并且无需独立的硬件模块支持。
6、为适应未来云计算发展趋势，要求设备支持丰富的云计算数据中心特性，如FcoE、TRILL等功能。
7、支持OSPF/IS-IS/BGP GR，支持虚拟路由冗余协议（VRRP）、支持双引擎负载分担；提供软件热补丁技术，实现设备软件完全平滑升级。
8、支持纵向虚拟化，将配套的接入盒式设备虚拟成自身的远程接口板，形成单一的逻辑虚拟设备，在管理层面实现单一节点管理。
9、★支持扩展专用防火墙插卡、IPS插卡、NetStream、负载均衡功能插卡、应用控制插卡，以上扩展模块均为独立硬件，非通过扩展license方式实现，提供官网选配信息截图证明并提供独立的产品彩页。
10、厂商须通过TL9000电信业质量管理体系认证、CMMI4软件能力成熟度认证，提供证书复印件；11、厂商须通过ISO20000信息技术服务管理体系认证、ISO27001信息安全管理体系认证，提供证书复印件；12、★投标产品供应商必需通过知识产权管理体系认证，能够全面保护、并系统管理知识产权，支撑企业的技术创新能力，提供知识产权管理体系认证证书；13、配置要求：单台设备需配置双主控引擎、交换网板≥1块、交流电源≥3块；配置同时可用千兆电口≥24个、万兆SFP+光口≥4个、千兆光口≥20个；版本二：1、交换容量≥96Tbps，包转发率≥28800Mpps，提供官方产品彩页证明；2、★要求采用CLOS正交多级交换架构，能够配置独立的交换网板与独立的主控板。

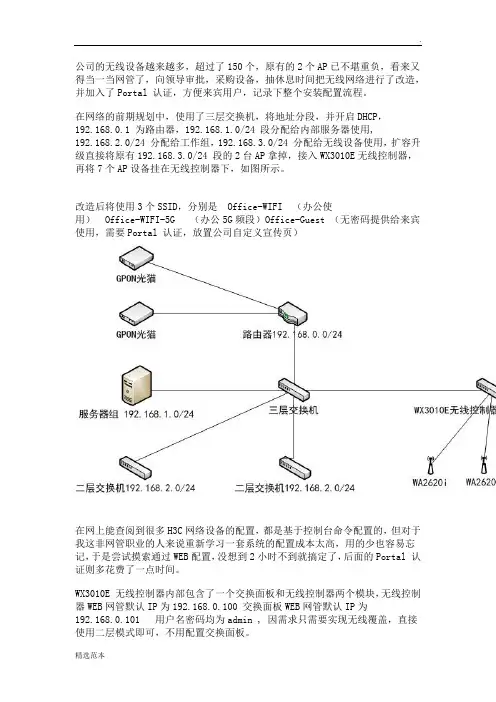

h3c 无线ac管理+ap管理web配置
公司的无线设备越来越多，超过了150个，原有的2个AP已不堪重负，看来又得当一当网管了，向领导审批，采购设备，抽休息时间把无线网络进行了改造，并加入了Portal 认证，方便来宾用户，记录下整个安装配置流程。
在网络的前期规划中，使用了三层交换机，将地址分段，并开启DHCP，192.168.0.1 为路由器，192.168.1.0/24 段分配给内部服务器使用,192.168.2.0/24 分配给工作组，192.168.3.0/24 分配给无线设备使用，扩容升级直接将原有192.168.3.0/24 段的2台AP拿掉，接入WX3010E无线控制器，再将7个AP设备挂在无线控制器下，如图所示。
改造后将使用3个SSID，分别是Office-WIFI （办公使用）Office-WIFI-5G （办公5G频段）Office-Guest （无密码提供给来宾使用，需要Portal 认证，放置公司自定义宣传页）在网上能查阅到很多H3C网络设备的配置，都是基于控制台命令配置的，但对于我这非网管职业的人来说重新学习一套系统的配置成本太高，用的少也容易忘记，于是尝试摸索通过WEB配置，没想到2小时不到就搞定了，后面的Portal 认证则多花费了一点时间。
WX3010E 无线控制器内部包含了一个交换面板和无线控制器两个模块，无线控制器WEB网管默认IP为192.168.0.100 交换面板WEB网管默认IP为192.168.0.101 用户名密码均为admin , 因需求只需要实现无线覆盖，直接使用二层模式即可，不用配置交换面板。
配置无线控制器IP，将WX3010E的1端口连接PC，设置PC网卡IP 192.168.0.2 子网 255.255.255.0 给控制器上电，等待10分钟左右，启动完成后登陆WEB网管192.168.0.100，(推荐使用Chrome 浏览器，在使用IE11和Firefox 中总遇到一些页面兼容性问题)，选择快速配置，注意在3/9 步骤配置设备IP地址，其它的配置可以在后面进行，完成后设备IP会立即生效，PC的IP先不用修改，接着去配置AP。
H3C无线控制器
华三--H3C无线控制器与无线终端设备H3C WX5002无线控制器与中端交换机用插板EWP-WX5002-64-H32端口千兆Combo无线控制器(支持64AP)LIS-WX-32无线控制器license费用-管理32APEWP-WX5004-H3H3C WX5004-4端口千兆Combo无线控制器LSKM2150A150W 交流电源模块LSWM1WCM10H3C S5800 系列-无线功能模块-OSM SlotLSWM1WCM20H3C S58 系列-无线功能模块-接口模块扩展插槽LSPM2150D H3C S5500 150W 直流电源模块H3C WX6103无线控制器与插板模块EWP-WX6103-H3H3C WX6103 无线控制器主机LSQM1WCMB0S7500E 无线控制器业务板模块EWPXM1WCMB0WX6103 无线控制器主控板模块EWPXM1G24XA024端口千兆无线控制器接口板(Combo+Slot插槽) EWPXM1FWA0H3C WX6103-EWPXM1FWA0-无线安全业务板模块LSRM1WCM2A1S9500E 无线控制器业务板H3C WX6103无线控制器配置模块LSQM1AC650H3C PSR650A 交流电源模块,650WLSQM1DC650H3C PSR650D 直流电源模块,650WEWPXM1XP2P H3C WX6103-2端口万兆以太网XFP光接口模块EWPXM1XP1P H3C WX6103-1端口万兆以太网XFP光接口模块LIS-WX-128无线控制器license费用-管理128APH3C WA1208E-主机EWP-WA1208E-GP无线局域网单G模块大功率接入点EWP-WA1208E-GP-FIT无线局域网单G模块大功率接入点-FITH3C无线局域网接入点设备EWP-WA2110-AG-FIT H3C WA2110-AG-无线局域网AG双模单频可管理型接入点-FIT H3C WA2200-主机EWP-WA2210-AG H3C WA2210-AG 无线局域网室内型AG单频双模接入点EWP-WA2220-AG H3C WA2220-AG 无线局域网室内型AG双频双模接入点EWP-WA2220E-AG H3C WA2220E-AG 无线局域网增强型AG双频双模接入点H3C WA2220X-AGP 无线局域网室外型AG双频双模2.4GHz大功EWP-WA2220X-AGP率接入点EWP-WA2220E-AG-T H3C WA2220E-AG-T-车载无线接入点(MR)H3C WA2210X-GE-无线局域网室外增强型802.11b/g单频双模EWP-WA2210X-GE接入点EWP-WA2220X-AGE H3C WA2220X-AGE-无线局域网室外增强型AG双频双模接入点H3C WA2210E-GE,无线局域网增强型802.11b/g单频双模接入EWP-WA2210E-GE点EWP-WB2320X-AGE H3C WB2320X-AGE,无线网桥设备EWP-WA2200-WOU H3C WA2200-无线局域网接入点室外单元模块EWP-WA2210-AG-FIT H3C WA2210-AG 无线局域网室内型AG单频双模接入点-FIT EWP-WA2220-AG-FIT H3C WA2220-AG 无线局域网室内型AG双频双模接入点-FIT EWP-WA2210X-GE-FIT H3C WA2210X-GE-无线局域网室外增强型802.11b/g单频双模接入点-FITEWP-WA2220X-AGP-FITH3C WA2220X-AGP 无线局域网室外型AG双频双模2.4GHz大功率接入点-FITEWP-WA2220X-AGE-FITH3C WA2220X-AGE-无线局域网室外增强型AG双频双模接入点-FITEWP-WA2210E-GE-FITH3C WA2210E-GE-无线局域网增强型802.11b/g单频双模接入点-FITEWP-WA2220E-AG-FIT H3C WA2220E-AG 无线局域网增强型AG双频双模接入点-FIT EWP-WB2320X-AGE-FIT H3C WB2320X-AGE-无线网桥设备-FITEWP-WH2530X-DAG-FIT H3C WH2530X-DAG-无线Mesh设备-FITH3C 无线局域网2.4GHz天线组件-全向&定向天线-802.11b/gTQJ-SA800/2500-3全向天线-824~960/1710~2500MHz-3dBi-垂直-360DEG-50W-0r-N(F)-是TQJ-2400-11-T2全向天线-2400-2500MHz-11dBi-垂直极化-150W-2r-N型母头-自带支架TDJ-SA2400-11-90定向天线-2400~2500MHz-11dBi-90deg-Vertical--0r-300W-with support-N(female)-0.28mTQJ-2400BKF-Y定向天线-2.4~2.483GHz-8.5dBi-80度-垂直极化-50W-N-K-否SL13090A全向天线-2.4~2.5GHz-5dBi-垂直极化-全向-10W-N-K-否TQC-2400CI全向天线-2.4~2.483GHz-5.5dBi-垂直极化-50W-SMA-RP-否TDJ-2400IA(-45)定向天线,2.4~2.5GHz,15dBi,72deg,负45度,100W,N-K,是SL14011A定向天线,2.4~2.5GHz,15±1dBi,30±3deg,垂直极化,100W,N-K,否定向天线,2.4~2.5GHz,10±1dBi,55±3deg,垂直极SL14166A化,100W,N-K,否H3C 无线局域网5.8GHz天线组件-全向&定向天线-802.11a定向天线-5725~5850MHz-17dBi-25deg-垂直TDJ-DBS5800-17-50W-0r-N-Female-自带支架全向天线-5725~5850MHz-12dBi-垂直TQJ-5800-12-T0-12dBi-5W-0r-N(female)-自带支架定向天线-5.725~5.85GHz-29dBi-6度-垂直或水平-100W-N-K-TDJ-5800P6否全向天线-5.725~5.875GHz-5dBi-垂直极化-全向-100W-N-K-SL13089A否定向天线-2.4~2.5&5.15~5.85GHz-12&15dBi-45&20度-垂直极TDJ-2458BKC化-50W-N-K-否定向天线-2.4~2.5&5.15~5.85GHz-2.5&4.5dBi-360度-垂直极TQJ-2458XTJ1化-50W-N-K-否TDJ-5158BKT60-2定向天线-5150-5850MHz-17dBi-60°-垂直极化-50W-N型H3C 无线终端设备发货附件一次电源-0degC-40degC-100V-240V-48V/0.5A-AC电源线可拆FSP025-1AD207A卸CAB-PGND-Pwr-3m外部电源线-机箱PGND-12AWG-3m-(OT6-4)CAB-RF-0.2m-SMA射频电缆-0.2m-(SFF50-3)-(N50直公 to SMA50直母)CAB-RF-1.83m-(2*NSM+RG8/U)射频电缆-1.83m-50ohm-N50直公-(COAX-RG8/U)-N50直公CAB-RF-4.5m-(2*NSM+RG8/U)射频电缆-4.5m-50ohm-N50直公-(COAX-RG8/U)-N50直公CAB-RF-10m-(2*NSM+RG8/U)射频电缆-10m-50ohm-N50直公-(COAX-RG8/U)-N50直公射频电缆-1.83m-50ohm-N50直公-(COAX-RG8/U)-反极性SMA直CAB-RF-1.83m-(N+RG8+SMA)母射频电缆-6.1m-50ohm-N50直公-(COAX-RG8/U)-反极性SMA直CAB-RF-6.1m-(N+RG8+SMA)母射频同轴连接器-N-50ohm-直式-母-配接带N型头的电缆-双阴BNC-RF-N-50-KK转接器,外壳镀三元合金射频同轴连接器-N-50ohm-直式-公-配接N型接头的电缆-双阳N-50JJ转接器信号避雷器-2.5KA@8/20us-300V@Line-Earth-10/100MPOE-MHPoE-RJ45&48VDC JACKMHT6000-N-1天馈避雷器-10KA-20V-2.4~6.0GHz-100W-N-F/N-MSLPS-2504无源分路器-2G/3G-1分4功分器-800~2500MHz-N(F)-SLPS-2503无源分路器-一分三-微带线-800~2500MHz-N/female-无源SL21357B无源分路器-WLAN/3G-1分2功分器-1700~2500MHz-N(F)N-50JR负载-0~8GHz-50ohm-<1.25-2W-N MalePSMA-50KR负载-DC~12.4GHz-50ohm-<=1.25-1W-RSMA FemaleSFP-FE-BX15-U-SM1310SFP模块,-40~85℃,1310nm,15km,LCOP-DLC-10m-S光纤连接器-DLC(GM-8T)-SC*2-单模-7mm-10mEWPA-IM壁挂组件-WA2200OANT-2.4/5.8G H3C WA2200 室外天线安装套件OP-A H3C WA2200,室外电源安装套件EWP-WA2200-WOU H3C WA2200-无线局域网接入点室外单元模块CB-2412/2462MHz合路器-WLAN-2412/2462MHz-NFCAB-AC Pwr-5m-PS4M AC电源线-5m-(PI直公)-(227IEC53 RVV1.0^2(3C))-(PS4公) FSP025-1ADF07B一次电源--30℃-55℃-90VAC-264VAC-48V/0.52AH3C无线控制器用SFP模块SFP-GE-LH40-SM1310光模块-SFP-GE-单模模块-(1310nm,40km,LC)SFP-GE-LH40-SM1550光模块-SFP-GE-单模模块-(1550nm,40km,LC)SFP-GE-LH70-SM1550光模块-SFP-GE-单模模块-(1550nm,70km,LC)SFP-GE-SX-MM850-A光模块-SFP-GE-多模模块-(850nm,0.55km,LC)SFP-GE-LX-SM1310-A光模块-SFP-GE-单模模块-(1310nm,10km,LC)SFP-GE-LX-SM1310-BIDI光模块-SFP千兆BIDI光模块-TX1310/RX1490,10km,LCSFP-GE-LX-SM1490-BIDI光模块-SFP千兆BIDI光模块-TX1490/RX1310,10km,LCXFP-LX-SM1310光模块-XFP-10G-单模模块-(1310nm,10km,LC)XFP-SX-MM850光模块-XFP-10G-多模模块-(850nm,300m,LC)27,000.00XFP-LH40-SM1550-F1XFP万兆光模块(1550nm,40km,LC)H3C 有线无线一体化交换机设备H3C WX3024-PoEP-24端口千兆(4 SFP Combo+Slot插槽+PoE EWP-WX3024-POEP-H3Plus)有线无线一体化交换机LIS-WX-12有线无线一体化交换机license费用-管理12APH3C WX3010-PoEP-10端口千兆(8GE-T+2SFP)有线无线一体化交EWP-WX3010-POEP-H3换机1个WX3010有线无线一体化交换机捆绑10个WA2210-AG-FIT EWP-Z2-1无线局域网室内型AG单频双模接入点1个WX3024有线无线一体化交换机捆绑10个WA2210-AG-FIT EWP-Z2-2无线局域网室内型AG单频双模接入点3个WX3024有线无线一体化交换机捆绑10个WA2210-AG-FIT EWP-Z2-3无线局域网室内型AG单频双模接入点H3C WX3008-PoEP-8端口千兆(8GE-T+PoE Plus)有线无线一体EWP-WX3008-POEP-H3化交换机H3C 有线无线一体化交换机选配模块自带一个FLATPACK 1500电源模块和5根电缆的RPS冗余电源AC-RPS1000-A3(AC-RPS1000-A3,H3C面板),2个槽位可插2个电源模块CAB-RPS PoE-2m-JD5RPS电源线-2.0m-(大插头)-(SJTW2芯12AWG黑)-(大插头) LS5M1XP1PB H3C S5100EI 单端口万兆以太网光接口板(XFP)LS5-FL-B安装弯角组件H3C WA2600-主机H3C WA2610E-AGN 802.11n无线局域网增强型2.4/5GHz单频双EWP-WA2610E-AGN-FIT模接入点-FITH3C WA2620E-AGN 802.11n无线局域网增强型2.4&5GHz双频双EWP-WA2620E-AGN-FIT模接入点-FITH3C WA2610E-AGN 802.11n无线局域网增强型2.4/5GHz单频双EWP-WA2610E-AGN模接入点H3C WA2620E-AGN 802.11n无线局域网增强型2.4&5GHz双频双EWP-WA2620E-AGN模接入点H3C WA2620-AGN 802.11n无线局域网室内型2.4/5GH双频接入EWP-WA2620-AGN点H3C WA2620-AGN 802.11n无线局域网室内型2.4/5GH双频接入EWP-WA2620-AGN-FIT点-FITH3C WA2612-AGN 802.11n无线局域网室内型2.4/5GHz单频接EWP-WA2612-AGN-FIT入点-FITH3C WA2612-AGN 802.11n无线局域网室内型2.4/5GHz单频接EWP-WA2612-AGN入点EWP-WA2610-AGN-FITH3C WA2610-AGN 802.11n无线局域网室内型2.4/5GHz单频接入点-FITEWP-WA2610-AGNH3C WA2610-AGN 802.11n无线局域网室内型2.4/5GHz单频接入点H3C WA2600-天线TQJ-2458MIC×6全向天线-2.4G~2.5GHz,5.15G~5.85GHz-2.5dBi@2.4G,4.5dBi@5G-全向-50W-RPSMA-吸顶安装内置6天线TQJ-2458MIK×3全向天线-2.4G~2.483GHz,5.15G~5.85GHz-2.5dBi@2.4G,4dBi@5G-全向-50W-RPSMA-吸顶安装内置3天线H3C WA2600-发货附件POE-3信号避雷器-3KA@8/20us-350V@Line-Ground-33.6W-1000MPoE-RJ45&48VDC JACKH3C 11n无线网卡EWP-WN612H3C WN612-11n 双频USB无线网卡无线控制器选配电源线CAB-DC Pwr-5m直流电源线-5m-6mm^2-(2*OT6-4)-(227IEC02-6^2蓝+227IEC02-6^2黑)-(2*OT6-6)CAB-DC Pwr-10m直流电源线-10m-10mm^2-(2*OT10-4)-(227IEC02-10^2蓝+227IEC02-10^2黑)-(2*OT10-6)CAB-DC Pwr-20m-2*(OT+T6)外部直流电源线-20m-5.3mm^2-蓝/黑-(2*OT6-4)-(10UL10455蓝+10UL10455黑)-(2*T6^2B)。
第5章 H3C 无线产品及基本配置_V4
无线控制模块
交换模块
GigabitEthernet1/0/29
ANT-3 指示灯 电源口
ANT-1
5G ANT-1 5G ANT-2 5G ANT-3
WA2610X-GNP(单频) 产品型号
WA2610X-GNP WA2620X-AGNP
WA2620X-AGNP(双频) 射频特性 最大射频功率
500mW
模式
FIT/FAT双模 AP
备注
PoE供电 PoE供电 15
模式
FIT/FAT双模AP
射频特性
单射频，只支持11gn
最大射频功率
500mW
备注
支持 48V DC本地供电 或PoE供电
14
WA2600室外型
1000M以 太电网口
ANT-2 1000以太网光 口 2.4G ANT-1 2.4G ANT-2 1000M以 太网光口 2.4G ANT-3 Consloe口 10/100/1000以 太网电口 Consloe口
备注
支持 100-240V AC本地 供电或PoE供电；采用 3天线MIMO方式，最大 发射功率可达500mW
WB2360X-ANP
500mW
17
目录
H3C无线接入点系列介绍 H3C无线接入点基本功能与配置 H3C 无线控制器系列介绍
H3C 无线控制器基本功能与配置
22
通过WEB页面配置组网
以太端口
网线
PC配置终端
FAT AP
PC配置终端通过网线接到FAT AP的以太端口
23
通过WEB页面操作配置步骤
FAT AP默认IP地址：192.168.0.50； 在IE浏览器中输入http://192.168.0.50
H3CWX6103无线控制器开局指导V21
WX6000 License功能
适用产品：
WX6000系列每条License默认步长为128，即在缺省规格支持128台AP的情况 下每添加一条License增加128台AP，添加一条License就能达到最大支持AP数。
产品名称
型号定义 EWPXM1 WCMB0
产品描述 WX6103 无线控制器主控 板模块 S7500E 无线控制器业务 板模块
WX6103中通过以下命令指定WA2200的软件版本 wlan apdb wa2100 ver.a V100R001B43D005
wlan apdb wa2100 ver.b V100R001B43D005 wlan apdb wa2100 ver.c V100R001B43D005 wlan apdb wa2100 ver.d V100R001B43D005 WX6103上配置了以上命令后，就要求硬件版本为a、b、c或d的WA2200的软件版本都必须为
WX6103和AP WA2220E-AG
WX无线产品中包含：无线控制器WX6103与AP WA2220E-AG。
H3C-wx3010无线控制器配置说明
<AC>display version2H3C Comware Platform SoftwareComware Software, Version 5.00, ESS 1102P01Copyright (c) 2004-2007 Hangzhou H3C Tech. Co., Ltd. All rights reserved. Compiled Jun 13 2007 22:14:11, RELEASE SOFTWAREH3C WX5002-128 uptime is 0 week, 5 days, 17 hours, 55 minutesCPU type: BCM MIPS 1250 700MHz1024M bytes DDR SDRAM Memory32M bytes Flash MemoryPcb Version: ALogic V ersion: 1.0Basic BootROM Version: 1.12Extend BootROM Version: 1.13[SLOT 1]CON (Hardware)A, (Driver)1.0, (Cpld)1.0 [SLOT 1]GE1/0/1 (Hardware)A, (Driver)1.0, (Cpld)1.0 [SLOT 1]GE1/0/2 (Hardware)A, (Driver)1.0, (Cpld)1.0 [SLOT 1]M-E1/0/1 (Hardware)A, (Driver)1.0, (Cpld)1.0 3.4 配置步骤(1) AC 和AP通过VLAN 1 相连，AC的VLAN 1 地址为24.10.1.10/24。
(2) 配置DHCP Server，以便给AP分配IP 地址。
[AC]dhcp enable# 创建名称为p1的DHCP 普通模式地址池。
[AC]dhcp server ip-pool p1# 配置DHCP 地址池p1动态分配的地址范围为24.10.1.0/24 。
华三集团网络产品手册无线版说明书
新华三集团杭州总部杭州市滨江区长河路466号邮编:Copyright © 2020新华三集团 保留一切权利CN-201030-20200508-BR-SD-V1.0免责声明：虽然新华三集团试图在本资料中提供准确的信息，但不保证本资料的内容不含有技术性误差或印刷性错误，为此新华三集团对本资料中信息的准确性不承担任何责任。
新华三集团保留在没有任何通知或提示的情况下对本资料的内容进行修改的权利。
新华三网络产品手册无线物联网H3C iBox580 G2物联网业务一体机H3C IG530物联网业务网关/业务板H3C IG4100-L室内型LoRa网关H3C IG4300-L-R室外型LoRa网关H3C IG4500-L基站型LoRa网关H3C IG4510-L基站型LoRa网关H3C IG4520-L基站型LoRa网关H3C IN4500-L物联网终端设备H3C T320系列室内型物联网网关/接入单元H3C T320系列工业级物联网接入单元H3C T300系列室内型物联网接入单元H3C T300系列室外型物联网接入单元 H3C WA5320X-L室外全融合物联网关0205081013151720222730333501WLANH3C WX5500H系列新一代企业级核心多业务无线控制器H3C WX3500H系列新一代企业级核心多业务无线控制器H3C WX2500H系列新一代企业级核心多业务无线控制器H3C WX2508H-PWR-LTE新一代企业级多业务无线控制器H3C WX1804H-PWR 新一代企业级多业务无线控制器H3C 新一代全系列无线控制业务插卡H3C WBC560多业务无线控制器H3C WBC580新一代多业务无线控制器H3C WA6600系列802.11ax无线接入设备6172 8393104114125137148H3CWA6500、6300系列802.11ax无线接入H3C WA5500系列802.11ac无线接入设备H3C WA5300系列802.11ac无线接入设备H3C UAP系列802.11ac无线接入设备H3C终结者系列无线接入设备H3C WA6600X系列室外802.11ax无线接入设备 H3C WA5600X系列室外802.11ac无线接入设备17 H3C WA5300X系列室外802.11ac无线接入设备17221423227429236837938460移动通信核心网系列H3C EPC3108演进型分组核心网H3C vEPC3200虚拟化演进型分组核心网基站系列H3C BBU3100分布式基带单元H3C BBU3120分布式基带单元H3C RRU3184分布式基带单元边缘分流网关H3C vMEGW3200移动边缘分流网关终端系列H3C CPE3200-18室外型用户终端设备4345 485053 55 5742智联接 绘未来G2物联网业务一体机是新华三技术有限公司（H3C）自主研发的集成物联网设备管理及业务应用的融合式设备。
H3C AC(无线控制器)设备相关问题H3C AC(无线控制器)设备相关问题解答解答
H3C AC(无线控制器)设备相关问题解答来源：未知时间：2013-12-23 11:081、无线控制器AC具有什么功能?AC是具有管理和传送数据功能无线交换机。
AC作为控制器，具有管理功能，承担着AAA服务器的角色，可以提供认证，加密，授权等服务功能。
还有就是控制器可以针对用户进行管理和服务，限制或允许用户访问，开放或关闭相关权限，能够对无线用户进行相关需求管理。
AC可以管理AP，包括AP的注册，AP信道的选择和功率的调节等AP射频性能的调节。
AC还能够进行流量分类，流量标记，保证业务优先级高的在AP转发时可以优先转发等QoS功能。
还可以起组播等其他业务功能。
2、AC有几个系列，是以什么依据区分的?AC产品包括WX3000系列、WX5000系列和WX6000系列(以及对应插卡)，具体如下：l WX3000系列一体化交换机包括WX3024、WX3010和WX3008;l WX5000系列无线控制器包括WX5004、WX5002无线控制器和S58系列交换机的LSWM1WCM10、LSWM1WCM20无线控制业务板;l WX6000系列包括WX6103，S7500E系列交换机的LSQM1WCMB0无线业务板卡，S9500系列交换机的LSBM1WCM2A0无线业务板卡和S9500E系列交换机的LSRM1WCM2A1无线业务板卡。
AC产品的系列是以管理的AP个数不同区分的，WX6000系列属于高端无线控制器，可管理AP个数最多，单AC最高可达640个，WX5000系列单AC最高可管理256个AP，WX3000系列单AC最高可管理。
3、控制器AC物理上是如何与FIT AP进行连接的?AC可以和AP直接相连，也可以通过二层网络互连，也可三层网络互连，只需要路由可达即可，与网络拓扑无关。
4、控制器AC是如何与FIT AP进行通信的?控制器AC和FIT AP 之间通过LWAPP协议联系的，以隧道形式进行信息交互。
