45号钢热处理(专业教育)
45号钢热处理
摘要
这学期我们进行了减速箱的设计，按照选用要求选择了45号钢作为选用材料。
故对45号钢进行了深入了解与查询。
本文通过45 钢的热处理工艺对其硬度的影响以及淬火温度对45 钢金相组织，硬度及变形开裂的影响;通过对４５钢进行正火、淬火、中温回火等热处理工艺后，能显著提高４５钢的综合力学性能和切削加工性能，使其具有较高的弹性极限和韧性，使它的芯部强韧性及表面硬度都有所提高，大大降低了生产成本。
关键词：45钢，热处理，组织性能，淬火开裂
１概述
４５钢性价比较高，是一种优质碳素结构用钢，因此使用范围较为广泛。
45 号钢可制造强度要求较高的零件，如曲轴、轴、活塞销、工夹具等零件。
这些零件的制造要求大多是零件表面的高硬度性、高耐磨性，而心部具有高强度和高韧性，调质后进行高频或火焰表面淬火等。
45 号钢经低温球化退火后，它可冷挤压为成形零件，如球头销、推力杆等。
45钢是轴类零件的常用材料，淬火后表面硬度可达45～52HRC 它价格便宜，经过调质（或正火）后，可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能。
45 号钢还广泛用于机械制造等，这种钢的机械性能很好。
但是这是一种中碳钢，淬火性能并不好，45 号钢可以淬硬至HRC42~46。
所以如果需要表面硬度，又希望发挥45＃钢优越的机械性能，常将45＃钢表面渗碳淬火，这样就能得到需要的表面硬度４５钢的硬度不是很高并且容易进行切削加工，经常用来制作模具中的模板、导柱等，但是机加工前必须预先经过热处理。
轴类零件也常选用４５钢，但是要通过表面淬火，如高频淬火或者是直接淬火（淬火后表面硬度可达４５ＨＲＣ～５２ＨＲＣ），以获得需要的表面硬度、强度和韧性等综合机械性能。
2 45 钢的当前热处理现状
45 钢淬火前的硬度低于28HRC，而淬火后的硬度可以高于55HRC，其变化的程度取决于热处理的方式。
45 钢机械性能的不同取决于由于冷却速度改变而形成的不同的结构组织。
意思就是铁碳系统中最高硬度的获得取决于一种叫做马氏体转变的非扩散性转变；最低硬度的取得取决于珠光体和铁素体的扩散性共析转变。
平衡点附近快速冷却时获得的马氏体或缓慢冷却时获得的铁素体都是从奥氏体
转化而来的因此无论其组织和力学性能都与其热处理工艺有关。
热处理工艺的改变对45 钢的性能影响决定了对其热处理工艺的研究的重要性。
目前45 钢主要热处理工艺有正火、淬火和回火，其推荐热处理温度为：正火850℃、淬火840℃、回火600℃。
随着热处理工艺参数的改变，热处理后45 钢的组织和性能相应改变。
适当温度下正火时得到珠光体和铁素体组
织，而淬火和回火得到的是马氏体组织。
随着它们加热温度、保温时间和冷却速度等的改变，热处理后所得到的组织变化主要集中在组织粗细和组织类型两个方面，二者的改变是其性能改变的根本原因。
显微组织越细，材料的综合性能越好。
显微组织类型直接决定其综合力学性能，例如马氏体具有高的强度和硬度、相变塑性和形状记忆效应，而珠光体塑性韧性较好，强度较低等。
3４５钢的化学成分及临界温度４５钢的化学成分及临界温度工艺参数见表１。
4４５钢的性质
４５钢的硬度较低，强度较高，塑性和韧性尚好，切削加工性能较好，除了用来做模具的模板、导柱外，还经常用于制作承受负荷较大的小截面调质件和应力较
小的大型正火零件。
综合机械性能较好是４５钢的特性，４５钢是中碳钢，表面硬度低，不耐磨。
如果需要较高的表面硬度，可以对４５钢进行调质和表面淬火来使工件的表面硬度得到提高，对心部强度要求不高的表面淬火零件常见的有曲轴、传动轴、齿轮、蜗杆、键、销等。
但在水淬时有形成裂纹的倾向，所以用来制作形状复杂的零件时应在热水或油中淬火
5 ４５钢热处理工艺的制定
5.1.预备热处理
45 号钢锻轧件一般不作退火处理，一方面是因为长时间的退火造成了铁素体集聚，组织不均匀，另一方面则是因为周期长，生产效率低的问题，因此通常采用高温回火和正火。
高温回火的温度一般在724 摄氏度以下，所以没有重结晶过程，但可以消除或降低因锻轧而存在的内应力，降低硬度，
方便于我们的切削加工。
正火在8 4 0 一8 7 0 ℃的温度下进行, 工艺曲线如图2 所示。
由于在Ac 3 以上温度, 是钢的重结晶过程, 可以细化晶粒和组织, 消除应力和降低硬度, 提高切削加工性能, 并得到一定的力学性能, 可代替调质处理作为最后热处理,或为感应加热表面淬火前的预备热处理。
正火的保温时间按每毫米计算, 但在实际生产条件下, 往往是根据经验确定。
保温后出炉在空气中冷却正火后的硬度镇2 2 6 H B
5.2 低温球化退火
低温球化退火是冷挤压生产过程中一个不可或缺的工序。
低温球化退火的温度在接近724 摄氏度的点时，经长时间保温，可使片状球光体转变为球状珠光体，硬度由原退火前的＞180HB 降低至≤145HB，
这样做提高了塑性，为冷挤压创造了条件。
5.3 淬火
45 号钢的奥氏体稳定性差，加热后需快速淬火冷却才能获得高硬度的
马氏体组织。
同时45 号钢的导热性良好，淬火时不需预热而直接人炉加热。
加热温度820℃－860℃ ,温度高低的选择，视工件具体情况确定，比如重要
工件，要求变形严格的选用下限温度，碱浴、硝盐浴分级时选用偏高温度，而较大工件调质时，为提高淬透深度和心部性能，选用840℃－860℃的温度等。
N aCI，N a ZC 马水溶液淬火, 虽然变形大, 裂纹倾向敏感,但仍是广
泛使用的冷却介质, 且需双液淬火, 严格控制在水中的冷却时间, 其方法
是:
1：小件冷却计算法, 即工件有效厚度3 一sm m 在水中冷却15 ,而后
即刻转人油中继续冷却完成马氏体转变;
2 大件听水声法, 工件在水中沙沙声( 约20 ℃ ) 即将停止时转人
油中冷却; »
3 振动法, 工件在水中传导给手感振动即将停止时转人油中冷却。
这
些需要一定的实践经验和技巧, 条件许可时选用二硝或三硝水溶液淬火。
对于要求精密的小工件, 如齿轮、轴、曲轴、工夹具等, 采用碱浴、硝盐浴120 一2(X) ℃的分级淬火。
45 钢的马氏体转变温度( M, 二340 ℃ )。
45号钢的热处理硬度要求
45号钢的热处理硬度要求45号钢的热处理硬度要求指的是对45号钢进行热处理后所要求达到的硬度水平。
热处理是通过调整钢材的组织结构和硬度来改善其力学性能的方法之一、热处理可分为淬火、回火、正火、等温淬火等不同的步骤和工艺。
下面将介绍45号钢的热处理硬度要求。
45号钢是一种常用的碳素结构钢，主要成分为碳、硅、锰等元素。
通过热处理可以调整45号钢的组织结构，从而改变其硬度和力学性能。
淬火是热处理的主要步骤之一，通过迅速冷却45号钢，使其从高温状态转变为马氏体组织。
淬火可以显著提高45号钢的硬度，同时增加其脆性。
淬火后的45号钢硬度要求根据具体的使用要求来确定。
一般来说，45号钢的淬火硬度要求在45-55HRC之间。
回火是淬火处理后的进一步处理步骤，通过加热45号钢至适当温度并保温一段时间后冷却，可以消除淬火时产生的内应力，减少脆性，并使钢材具有一定的韧性。
回火的温度和时间根据具体的要求进行选择。
一般来说，45号钢的回火硬度要求在25-35HRC之间。
正火是将45号钢加热到适当温度，保温一段时间后自然冷却，以调整其组织和硬度。
正火可减少淬火时产生的内应力，提高钢材的韧性，但硬度回退较大。
45号钢的正火硬度要求一般在30-40HRC之间。
等温淬火是指将45号钢加热到适当温度，保温一段时间后以较慢速度冷却，以获得马氏体和残余奥氏体双相结构。
等温淬火可在保持较高的硬度的同时增加韧性。
45号钢的等温淬火硬度要求一般在40-50HRC之间。
综上所述，45号钢的热处理硬度要求根据具体的使用要求和工艺选择进行调整。
通过合理的热处理工艺，可以使45号钢达到所需的硬度水平，并兼顾其力学性能和韧性。

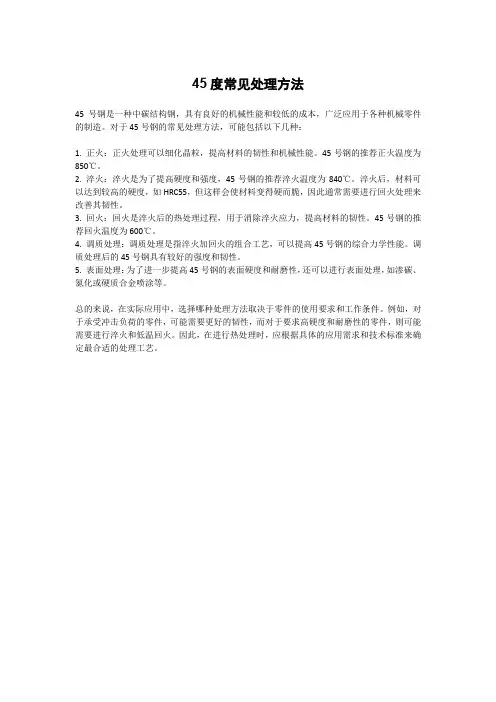

45度常见处理方法
45度常见处理方法
45号钢是一种中碳结构钢，具有良好的机械性能和较低的成本，广泛应用于各种机械零件的制造。
对于45号钢的常见处理方法，可能包括以下几种：
1. 正火：正火处理可以细化晶粒，提高材料的韧性和机械性能。
45号钢的推荐正火温度为850℃。
2. 淬火：淬火是为了提高硬度和强度，45号钢的推荐淬火温度为840℃。
淬火后，材料可以达到较高的硬度，如HRC55，但这样会使材料变得硬而脆，因此通常需要进行回火处理来改善其韧性。
3. 回火：回火是淬火后的热处理过程，用于消除淬火应力，提高材料的韧性。
45号钢的推荐回火温度为600℃。
4. 调质处理：调质处理是指淬火加回火的组合工艺，可以提高45号钢的综合力学性能。
调质处理后的45号钢具有较好的强度和韧性。
5. 表面处理：为了进一步提高45号钢的表面硬度和耐磨性，还可以进行表面处理，如渗碳、氮化或硬质合金喷涂等。
总的来说，在实际应用中，选择哪种处理方法取决于零件的使用要求和工作条件。
例如，对于承受冲击负荷的零件，可能需要更好的韧性，而对于要求高硬度和耐磨性的零件，则可能需要进行淬火和低温回火。
因此，在进行热处理时，应根据具体的应用需求和技术标准来确定最合适的处理工艺。
45号钢最佳热处理硬度
45号钢最佳热处理硬度
45号钢的最佳热处理硬度取决于处理工艺。
如果采用的是调质处理（淬火+高温回火），其硬度范围一般在225～297HB 之间，最高可达31～32HRC。
如果进行淬火处理，用水淬火一般能够达到40～60HRC（根据水温及材料的大小），而用油淬火则一般在30～55HRC之间（根据材料的厚度大小及淬火油的种类不同）。
热处理过程中，淬火和回火的温度控制也相当重要。
正火处理的温度通常要达到850℃，而淬火处理的温度则需要达到840℃。
回火的温度则更高，通常都要达到600℃以上。
希望这些信息对您有帮助，如果还有疑问建议咨询材料热处理工程师或查阅相关手册获取帮助。
45号钢热处理

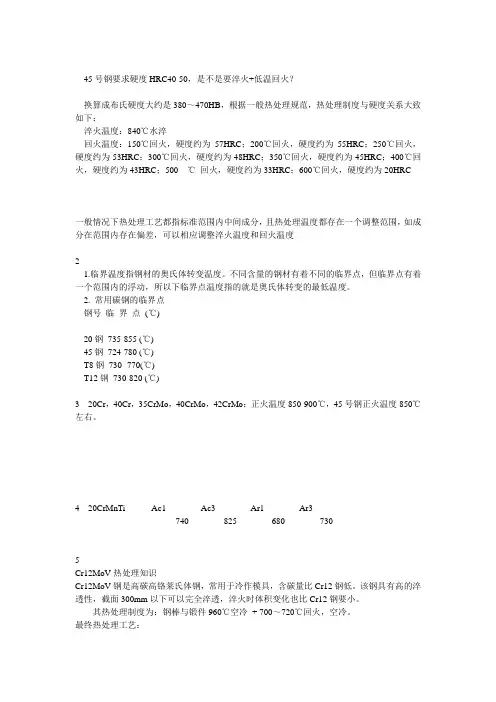

45号钢要求硬度HRC40-50，是不是要淬火+低温回火？换算成布氏硬度大约是380～470HB，根据一般热处理规范，热处理制度与硬度关系大致如下：淬火温度：840℃水淬回火温度：150℃回火，硬度约为57HRC；200℃回火，硬度约为55HRC；250℃回火，硬度约为53HRC；300℃回火，硬度约为48HRC；350℃回火，硬度约为45HRC；400℃回火，硬度约为43HRC；500 ℃回火，硬度约为33HRC；600℃回火，硬度约为20HRC一般情况下热处理工艺都指标准范围内中间成分，且热处理温度都存在一个调整范围，如成分在范围内存在偏差，可以相应调整淬火温度和回火温度21.临界温度指钢材的奥氏体转变温度。
不同含量的钢材有着不同的临界点，但临界点有着一个范围内的浮动，所以下临界点温度指的就是奥氏体转变的最低温度。
2. 常用碳钢的临界点钢号临界点(℃)20钢735-855 (℃)45钢724-780 (℃)T8钢730 -770(℃)T12钢730-820 (℃)3 20Cr，40Cr，35CrMo，40CrMo，42CrMo：正火温度850-900℃，45号钢正火温度850℃左右。
4 20CrMnTi Ac1 Ac3 Ar1 Ar3740 825 680 7305Cr12MoV热处理知识Cr12MoV钢是高碳高铬莱氏体钢，常用于冷作模具，含碳量比Cr12钢低。
该钢具有高的淬透性，截面300mm以下可以完全淬透，淬火时体积变化也比Cr12钢要小。
其热处理制度为：钢棒与锻件960℃空冷+ 700～720℃回火，空冷。
最终热处理工艺：1、淬火：第一次预热：300～500℃，第二次预热840～860℃；淬火温度：1020～1050℃；冷却介质：油，介质温度：20～60℃，冷却至油温；随后，空冷，HRC=60～63。
2、回火：经过以下淬火工艺，可以达到降低硬度的作用，具体回火工艺如下：加热温度400～425℃，得到HRC=57～59。
45钢热处理工艺过程
45钢热处理工艺过程45钢是一种碳素结构钢，通常用于制造较大的机械零件，如轴承和齿轮等。
热处理是一种通过控制钢材的加热和冷却过程来改变其力学性能和组织结构的方法。
下面将介绍45钢的热处理工艺过程。
1.准备工作：在进行热处理之前，首先需要对钢材进行清洁。
清洁的钢材表面能够更好地与热处理介质接触，提高热处理效果。
清洁通常采用化学洗涤、钢丝刷或机械抛光等方法。
2.加热：将45钢放入坩埚或加热炉中，采用逐渐升温的方式进行加热。
钢材的加热速度要控制在适当的范围内，过快的加热会导致表面和内部温度差异过大，引起工件的质量问题。
通常，加热过程分为三个阶段：加热至550-600摄氏度，保持一段时间以消除应力，再升温至850-900摄氏度，保持一段时间以充分溶解碳化物，最后再升温至1100-1200摄氏度，保持一段时间以提高奥氏体的晶体细化程度。
3.保温：保温是指在达到所需温度后，将钢材保持一段时间以保证温度均匀性和充分的组织转变。
保温时间取决于材料的厚度和热处理工艺的要求。
对于45钢而言，保温时间通常在15-30分钟之间。
4.冷却：冷却过程是热处理中最关键的一步。
通过不同的冷却速度可以控制钢材的硬度和韧性。
对于45钢，常见的冷却方法有油淬、水淬和空冷三种。
-油淬：将加热保温的45钢迅速放入油中，油的冷却速度适中，可得到较好的硬度和韧性的组织结构。
油淬后的钢材表面有一定的冷却气体存在，此气体在钢表面附近出现了“气冷油淬”现象，使淬火后的钢材表面出现了不均匀、裂纹现象。
-水淬：将加热保温的45钢迅速放入水中，水的冷却速度非常快，可以得到更高的硬度。
水淬的缺点是易产生内部应力和组织不均匀。
-空冷：将加热保温的钢材放置在空气中自然冷却。
这种冷却方法冷却速度较慢，产生的大多数组织结构是珠光体和铁素体的混合，具有良好的韧性。
空冷适用于对硬度要求不高的部件。
5.回火：回火是为了消除材料的内部应力和脆性，提高其韧性和塑性。
回火的温度和时间取决于所需的力学性能和组织结构。

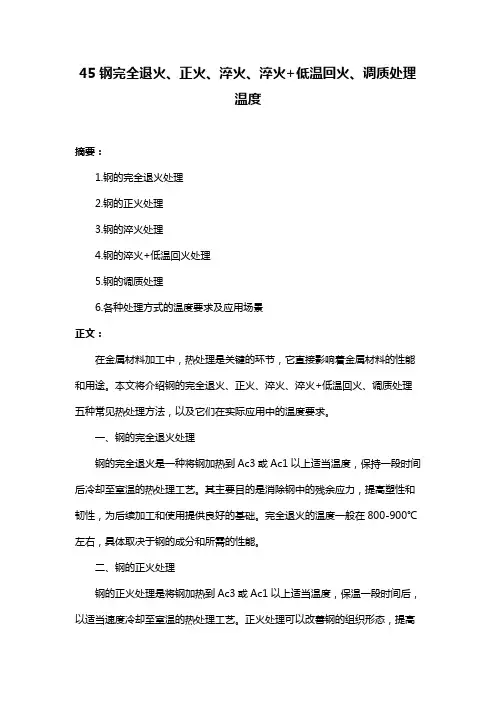

45钢完全退火、正火、淬火、淬火+低温回火、调质处理温度
45钢完全退火、正火、淬火、淬火+低温回火、调质处理温度摘要：1.钢的完全退火处理2.钢的正火处理3.钢的淬火处理4.钢的淬火+低温回火处理5.钢的调质处理6.各种处理方式的温度要求及应用场景正文：在金属材料加工中，热处理是关键的环节，它直接影响着金属材料的性能和用途。
本文将介绍钢的完全退火、正火、淬火、淬火+低温回火、调质处理五种常见热处理方法，以及它们在实际应用中的温度要求。
一、钢的完全退火处理钢的完全退火是一种将钢加热到Ac3或Ac1以上适当温度，保持一段时间后冷却至室温的热处理工艺。
其主要目的是消除钢中的残余应力，提高塑性和韧性，为后续加工和使用提供良好的基础。
完全退火的温度一般在800-900℃左右，具体取决于钢的成分和所需的性能。
二、钢的正火处理钢的正火处理是将钢加热到Ac3或Ac1以上适当温度，保温一段时间后，以适当速度冷却至室温的热处理工艺。
正火处理可以改善钢的组织形态，提高硬度和强度，同时保持一定的韧性。
正火处理的温度一般在800-900℃左右，与完全退火相似。
三、钢的淬火处理钢的淬火处理是将钢加热到相变温度以上，保温一段时间后，迅速冷却至室温的热处理过程。
淬火处理可以使钢获得高硬度、高强度和良好的耐磨性，但韧性相对较低。
淬火处理的温度根据钢的成分和性能要求有所不同，一般在800-1000℃之间。
四、钢的淬火+低温回火处理钢的淬火+低温回火处理是在淬火的基础上，将钢加热到低温回火温度（一般为150-250℃），保温一段时间后冷却至室温的热处理工艺。
这种处理方式旨在提高钢的韧性和稳定性，平衡强度与韧性的关系。
五、钢的调质处理钢的调质处理是将钢加热到Ac3或Ac1以上适当温度，保温一段时间后，以适当速度冷却至室温的热处理工艺。
调质处理可以获得较高的综合性能，既具有良好的强度，又具有较高的韧性。
调质处理的温度一般在800-900℃左右。
总之，钢的热处理方法多种多样，针对不同的性能要求和应用场景选择合适的处理方式至关重要。
45号钢热处理
45号钢热处理45号钢热处理热处理推荐热处理温度：正火850，淬火840，回火600.45号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做45号钢管模板,梢子,导柱等,但须热处理。
1. 45号钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。
实际应用的最高硬度为HRC55（高频淬火HRC58）。
2. 45号钢不要采用渗碳淬火的热处理工艺。
调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。
但表面硬度较低，不耐磨。
可用调质＋表面淬火提高零件表面硬度。
渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。
其表面含碳量0.8－－1.2％，芯部一般在0.1－－0.25％（特殊情况下采用0.35％）。
经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。
如果用45号钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。
现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。
0.35％从来没见过实例，只在教科书里有介绍。
可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。
GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、600℃回火，达到的性能为屈服强度≥355MPa GB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16％，断面收缩率为40％，冲击功为39J45钢淬火处理后最高可以达到HRC55，当然要求热处理工艺和材质成分要对。
但正如你担心的，要达到HRC55的硬度，45钢就只能进行低温回火，得到的回火马氏体较粗大，的确是硬而脆，使用意义不在，所以一般45钢淬火后的硬度控制在HRC50左右。
如果没有耐磨性的要求，更常用的是调质处理。
45号钢可以采取碳氮共渗的热处理工艺获得较高的硬度，硬度可达HRC55-HRC65，不知你做什么用，这种热处理工艺值得参考，常常被人们忽略。
45钢完全退火、正火、淬火、淬火+低温回火、调质处理温度
45钢完全退火、正火、淬火、淬火+低温回火、调质处理温度【原创版】目录1.45 钢的概述2.45 钢的完全退火3.45 钢的正火4.45 钢的淬火5.45 钢的淬火 + 低温回火6.45 钢的调质处理温度正文一、45 钢的概述45 钢是我国常用的高质碳结构钢，具有较高的强度、良好的韧性和良好的耐磨性。
它主要应用于齿轮、轴承、螺纹、拉杆等机械零件的制造。
在 45 钢的加工过程中，热处理是非常重要的环节，可以显著提高其性能。
下面我们来详细了解一下 45 钢的热处理过程。
二、45 钢的完全退火完全退火是将 45 钢加热到 750-800℃，保温一段时间后，缓慢冷却至室温。
完全退火可以降低钢的硬度，提高钢的塑性，消除内部应力，以便进行下一步的加工。
三、45 钢的正火正火是将 45 钢加热到 950-1000℃，保温一段时间后，立即放入水、油或空气中快速冷却。
正火可以提高钢的硬度和强度，但会降低钢的塑性。
正火后的 45 钢适用于要求有一定硬度和强度，但不需要太高韧性的零件。
四、45 钢的淬火淬火是将 45 钢加热到 1050-1100℃，保温一段时间后，立即放入水、油或空气中快速冷却。
淬火可以显著提高钢的硬度和强度，但会降低钢的塑性。
淬火后的 45 钢适用于要求高硬度和高强度的零件。
五、45 钢的淬火 + 低温回火淬火后的 45 钢进行低温回火，可以适当提高钢的韧性，降低钢的脆性。
低温回火是将淬火后的钢加热到 150-250℃，保温一段时间后，自然冷却。
这种方法适用于要求高硬度、高强度和一定韧性的零件。
六、45 钢的调质处理温度调质处理是将 45 钢加热到适当的温度，保温一段时间后，进行冷却。
调质处理可以获得较好的综合性能，即具有一定的硬度、强度和韧性。
调质处理温度的选择要根据具体零件的使用要求和 45 钢的性能来确定。
总之，45 钢的热处理过程包括完全退火、正火、淬火、淬火 + 低温回火和调质处理。
45号钢最佳热处理硬度
45号钢最佳热处理硬度全文共四篇示例，供读者参考第一篇示例：45号钢是一种优质的工业材料，被广泛应用于制造汽车零部件、机械零件和刀具等领域。
对于45号钢进行热处理是非常重要的步骤，能够显著提高其硬度和耐磨性，从而增加其使用寿命和性能。
45号钢主要由碳、硅、锰和铬等元素组成，其碳含量在0.42-0.50%之间，硬度较高，强度大，耐磨性好，但塑性较差，容易出现断裂。
通过热处理可以改善其综合性能，使其适应不同的工艺要求和使用环境。
热处理是通过加热、保温和冷却等过程改变金属的结构和性能的一种方法。
对于45号钢来说，主要有退火、正火、淬火、回火等几种热处理方式。
不同的热处理工艺会对45号钢的硬度造成不同的影响。
首先是退火处理，通过缓慢加热至临界温度以上，保温一定时间后再慢慢冷却至室温，可以使45号钢的组织均匀化，减小内应力，提高韧性和塑性，但会降低硬度。
其次是正火处理，将45号钢加热至适当温度保温一段时间后再冷却，可以提高其机械性能，增加硬度，但会降低一定的韧性。
在正火处理中，温度和保温时间的选择对45号钢的硬度影响较大。
另外还有淬火处理，将45号钢加热至临界温度以上后迅速冷却，使其组织转变为马氏体结构，从而提高硬度和抗拉伸强度。
但淬火也容易造成内部应力过大，导致变形和开裂，因此需要进行回火处理来消除应力，提高韧性。
不同的热处理工艺会对45号钢的硬度产生不同的影响，选择合适的热处理工艺可以使45号钢在不同的工程应用中发挥最佳性能。
在许多情况下，经过适当的热处理后的45号钢硬度达到最佳状态，能够满足特定的使用要求，延长其使用寿命，提高工作效率。
对45号钢进行热处理可以有效提高其硬度和耐磨性，增加其使用寿命和性能，选择合适的热处理工艺是非常重要的。
要充分了解45号钢的组成和性能，结合具体的使用要求和环境，选择适当的热处理工艺，才能使45号钢发挥最佳效果，为工业生产提供更好的支持。
【效果篇】第二篇示例：45号钢是一种优质的工业材料，具有出色的机械性能和热处理特性。
45钢的热处理方法
45钢的热处理方法
45钢是一种中碳合金钢，在进行热处理之前，通常需要先进行退火处理，以消除内部应力和组织不均匀性。
具体的热处理方法如下：
1. 预热：将45钢加热到800-850，保持一段时间，使温度均匀分布。
2. 热处理：将预热好的45钢迅速冷却到温度区间550-650之间，保持一段时间，然后再迅速冷却到室温。
这个过程通常称为正火处理，可以使钢材达到所需的硬度和强度。
3. 硬化处理：对于需要更高硬度和强度的应用，可以进一步进行淬火处理。
将经过正火处理后的45钢迅速冷却到温度区间800-830之间，然后再快速冷却到室温，以使钢材获得高硬度和强度。
4. 回火处理：为了提高45钢的韧性和减少脆性，可以进行回火处理。
将经过淬火处理后的钢材加热到300-700之间，保持一段时间后再冷却，可以达到所需的韧性和强度平衡。
需要注意的是，具体的热处理参数和处理时间可能会根据具体的应用和要求而有所不同，因此在实际操作中，最好咨询专业的材料工程师或进行试验研究，以获得最佳的热处理效果。
