45号钢调质处理
45钢调质热处理
45钢调质热处理45钢是一种常用的工程结构钢，具有较高的强度和韧性，广泛应用于制造机械零部件和构件等领域。
为了进一步提高45钢的性能，常常需要进行热处理，其中调质热处理是一种常见且有效的方法。
调质热处理是通过加热和保温处理，然后快速冷却的工艺，以改善钢材的组织结构和性能。
在45钢的调质热处理中，一般采用的温度范围为840-880摄氏度，保温时间根据钢材的厚度和尺寸而定，一般为30-60分钟。
在保温结束后，通过快速冷却的方式，如水淬或油淬，将钢材迅速冷却到室温，以达到调质的效果。
调质热处理的目的是通过调整钢材的组织结构，使其具有较高的强度和良好的韧性。
在45钢的调质过程中，通过加热和保温，可以使钢材中的奥氏体相转变为马氏体相，从而提高钢材的硬度和强度。
同时，调质还可以消除钢材的内部应力，提高其抗拉强度和韧性。
调质热处理对45钢的性能有着显著的影响。
经过调质处理后的45钢，其硬度明显提高，强度和耐磨性也得到了改善。
此外，调质还能改善钢材的加工性能，使其更容易进行后续的加工和成形。
因此，在一些对强度和韧性要求较高的应用领域，如汽车制造、航空航天等，调质热处理被广泛应用于45钢的加工和制造过程中。
不过，需要注意的是，调质热处理也会对45钢的性能产生一定的影响。
过高的温度和过长的保温时间可能会导致钢材的晶粒长大，从而降低钢材的韧性和冲击韧性。
此外，过快的冷却速度可能会导致钢材出现裂纹和变形等缺陷。
因此，在进行调质热处理时，需要根据具体的材料和工艺要求，合理选择温度、保温时间和冷却方式，以确保钢材的性能得到最佳的提升。
总的来说，45钢的调质热处理是一种有效的方法，可以显著提高钢材的强度和韧性。
通过调整钢材的组织结构，调质热处理可以使45钢具有更高的硬度和耐磨性，并改善其加工性能。
然而，在进行调质热处理时，需要注意控制好温度、保温时间和冷却速度，以避免出现不良的影响。
只有在合适的条件下进行调质热处理，才能使45钢发挥出最佳的性能，满足工程应用的要求。
45钢调质处理抗拉强度极限
45钢调质处理抗拉强度极限引言钢材是一种常用的结构材料，广泛应用于建筑、桥梁、汽车、机械等领域。
不同的应用领域对钢材的性能要求也不同，其中抗拉强度是一个重要的指标。
本文将讨论45钢经过调质处理后的抗拉强度极限。
45钢的特性45钢是一种碳素结构钢，含碳量在0.42%~0.50%之间。
它具有较高的强度和硬度，适用于制造机械零件和工具等。
然而，45钢的抗拉强度在初始状态下可能无法满足某些应用的要求，因此需要进行调质处理来提高其性能。
调质处理的原理调质处理是通过加热和冷却的方式改变钢材的组织结构，从而提高其力学性能。
具体来说，调质处理包括以下几个步骤：1.加热：将45钢加热到临界温度以上，使其达到奥氏体区域，其中的碳溶解到铁基体中。
2.保温：在临界温度保持一定时间，使碳充分扩散到铁基体中，形成均匀的奥氏体组织。
3.快速冷却：迅速将钢材冷却到室温，使奥氏体迅速转变为马氏体，从而获得较高的硬度和强度。
4.回火：为了降低脆性，还需要对调质后的钢材进行回火处理。
回火是将钢材加热到较低的温度，使马氏体转变为更稳定的组织。
45钢调质处理的影响因素45钢经过调质处理后的抗拉强度极限受多种因素的影响，包括材料的化学成分、加热温度、保温时间、冷却速率和回火温度等。
1.化学成分：45钢的碳含量越高，调质处理后的抗拉强度极限越高。
同时，合适的合金元素添加也可以提高钢材的强度。
2.加热温度：加热温度会影响奥氏体的形成和碳的扩散速率。
过高的加热温度可能导致晶粒长大和组织粗化，从而降低抗拉强度。
3.保温时间：保温时间决定了碳的扩散程度，过短的保温时间可能导致碳扩散不充分，从而影响抗拉强度的提高。
4.冷却速率：快速冷却可以使奥氏体迅速转变为马氏体，从而提高钢材的硬度和强度。
冷却速率过快可能导致组织不均匀，产生应力集中和裂纹。
5.回火温度：回火温度的选择可以调控钢材的硬度和韧性之间的平衡。
过高的回火温度会使钢材过软，过低则会使钢材过脆。
45钢调质处理的硬度范围

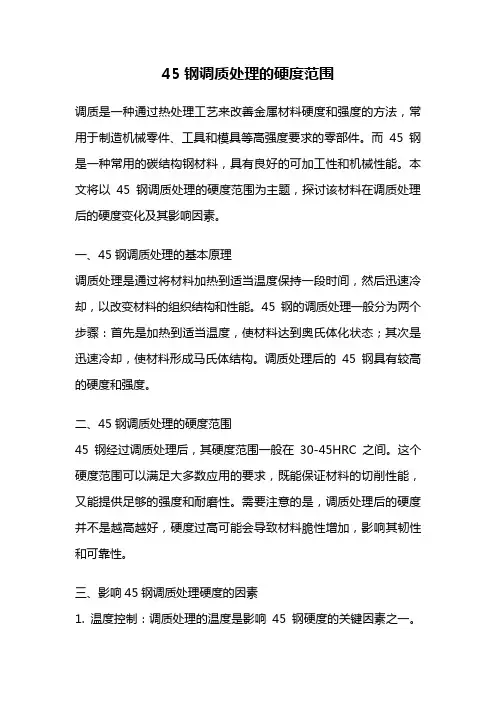

45钢调质处理的硬度范围调质是一种通过热处理工艺来改善金属材料硬度和强度的方法，常用于制造机械零件、工具和模具等高强度要求的零部件。
而45钢是一种常用的碳结构钢材料，具有良好的可加工性和机械性能。
本文将以45钢调质处理的硬度范围为主题，探讨该材料在调质处理后的硬度变化及其影响因素。
一、45钢调质处理的基本原理调质处理是通过将材料加热到适当温度保持一段时间，然后迅速冷却，以改变材料的组织结构和性能。
45钢的调质处理一般分为两个步骤：首先是加热到适当温度，使材料达到奥氏体化状态；其次是迅速冷却，使材料形成马氏体结构。
调质处理后的45钢具有较高的硬度和强度。
二、45钢调质处理的硬度范围45钢经过调质处理后，其硬度范围一般在30-45HRC之间。
这个硬度范围可以满足大多数应用的要求，既能保证材料的切削性能，又能提供足够的强度和耐磨性。
需要注意的是，调质处理后的硬度并不是越高越好，硬度过高可能会导致材料脆性增加，影响其韧性和可靠性。
三、影响45钢调质处理硬度的因素1. 温度控制：调质处理的温度是影响45钢硬度的关键因素之一。
温度过高或过低都会对材料的硬度产生不良影响。
因此，在进行调质处理时，需要控制好加热温度，确保材料能够达到适当的奥氏体化状态。
2. 时间控制：保持适当的时间也是影响调质处理硬度的重要因素。
时间过短可能导致材料的奥氏体转变不完全，硬度无法达到要求；时间过长则可能导致材料的马氏体形成过多，硬度过高。
因此，在进行调质处理时，需要根据具体材料和要求，合理控制保温时间。
3. 冷却方式：迅速冷却是调质处理的关键步骤之一。
常用的冷却方式包括水淬、油淬和气冷等。
不同的冷却方式会对材料的硬度产生不同的影响。
水淬具有快速冷却速度和较高的硬化效果，适用于要求较高硬度的材料；油淬则具有中等冷却速度和硬化效果，适用于对材料韧性要求较高的情况；气冷速度较慢，硬化效果较弱，适用于对材料韧性要求较高且硬度要求不高的情况。
45钢调质标注

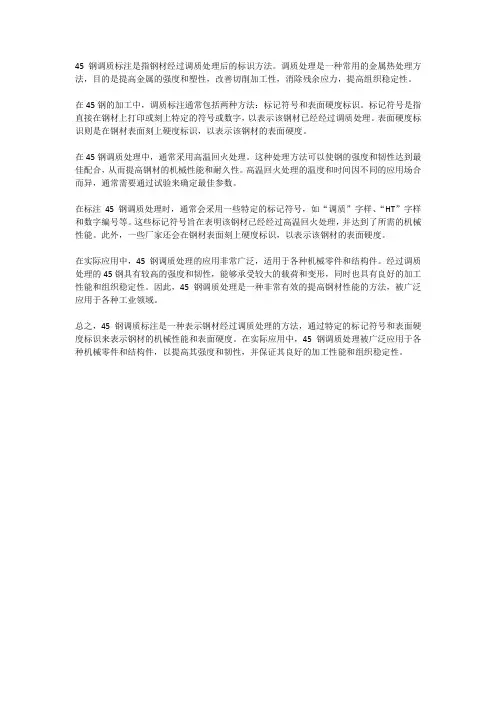

45钢调质标注是指钢材经过调质处理后的标识方法。
调质处理是一种常用的金属热处理方法，目的是提高金属的强度和塑性，改善切削加工性，消除残余应力，提高组织稳定性。
在45钢的加工中，调质标注通常包括两种方法：标记符号和表面硬度标识。
标记符号是指直接在钢材上打印或刻上特定的符号或数字，以表示该钢材已经经过调质处理。
表面硬度标识则是在钢材表面刻上硬度标识，以表示该钢材的表面硬度。
在45钢调质处理中，通常采用高温回火处理。
这种处理方法可以使钢的强度和韧性达到最佳配合，从而提高钢材的机械性能和耐久性。
高温回火处理的温度和时间因不同的应用场合而异，通常需要通过试验来确定最佳参数。
在标注45钢调质处理时，通常会采用一些特定的标记符号，如“调质”字样、“HT”字样和数字编号等。
这些标记符号旨在表明该钢材已经经过高温回火处理，并达到了所需的机械性能。
此外，一些厂家还会在钢材表面刻上硬度标识，以表示该钢材的表面硬度。
在实际应用中，45钢调质处理的应用非常广泛，适用于各种机械零件和结构件。
经过调质处理的45钢具有较高的强度和韧性，能够承受较大的载荷和变形，同时也具有良好的加工性能和组织稳定性。
因此，45钢调质处理是一种非常有效的提高钢材性能的方法，被广泛应用于各种工业领域。
总之，45钢调质标注是一种表示钢材经过调质处理的方法，通过特定的标记符号和表面硬度标识来表示钢材的机械性能和表面硬度。
在实际应用中，45钢调质处理被广泛应用于各种机械零件和结构件，以提高其强度和韧性，并保证其良好的加工性能和组织稳定性。
45号钢调质强度
45号钢调质强度

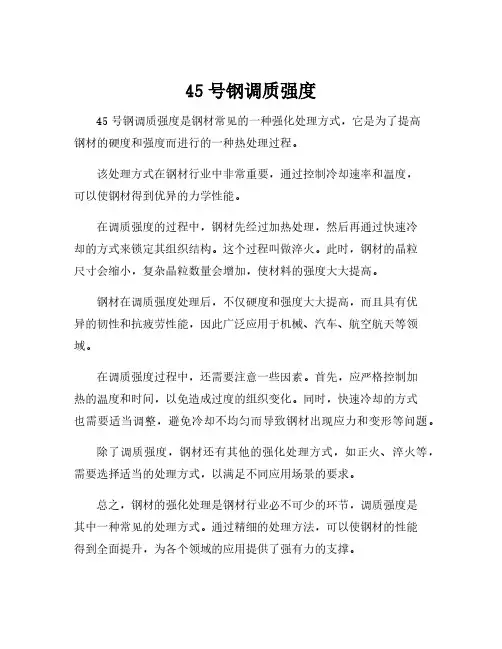

45号钢调质强度是钢材常见的一种强化处理方式，它是为了提高
钢材的硬度和强度而进行的一种热处理过程。
该处理方式在钢材行业中非常重要，通过控制冷却速率和温度，
可以使钢材得到优异的力学性能。
在调质强度的过程中，钢材先经过加热处理，然后再通过快速冷
却的方式来锁定其组织结构。
这个过程叫做淬火。
此时，钢材的晶粒
尺寸会缩小，复杂晶粒数量会增加，使材料的强度大大提高。
钢材在调质强度处理后，不仅硬度和强度大大提高，而且具有优
异的韧性和抗疲劳性能，因此广泛应用于机械、汽车、航空航天等领域。
在调质强度过程中，还需要注意一些因素。
首先，应严格控制加
热的温度和时间，以免造成过度的组织变化。
同时，快速冷却的方式
也需要适当调整，避免冷却不均匀而导致钢材出现应力和变形等问题。
除了调质强度，钢材还有其他的强化处理方式，如正火、淬火等，需要选择适当的处理方式，以满足不同应用场景的要求。
总之，钢材的强化处理是钢材行业必不可少的环节，调质强度是
其中一种常见的处理方式。
通过精细的处理方法，可以使钢材的性能
得到全面提升，为各个领域的应用提供了强有力的支撑。
45钢的调质

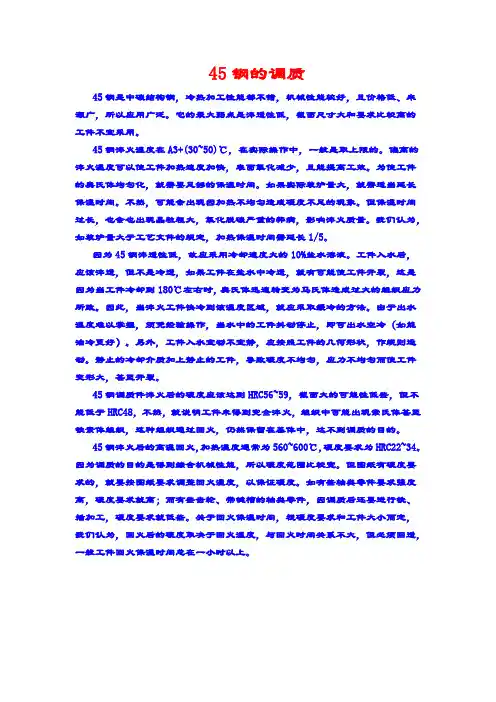

45钢的调质45钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、来源广，所以应用广泛。
它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。
45钢淬火温度在A3+(30~50)℃，在实际操作中，一般是取上限的。
偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。
为使工件的奥氏体均匀化，就需要足够的保温时间。
如果实际装炉量大，就需适当延长保温时间。
不然，可能会出现因加热不均匀造成硬度不足的现象。
但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。
我们认为，如装炉量大于工艺文件的规定，加热保温时间需延长1/5。
因为45钢淬透性低，故应采用冷却速度大的10%盐水溶液。
工件入水后，应该淬透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工件冷却到180℃左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。
因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。
由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷（如能油冷更好）。
另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。
静止的冷却介质加上静止的工件，导致硬度不均匀，应力不均匀而使工件变形大，甚至开裂。
45钢调质件淬火后的硬度应该达到HRC56~59，截面大的可能性低些，但不能低于HRC48，不然，就说明工件未得到完全淬火，组织中可能出现索氏体甚至铁素体组织，这种组织通过回火，仍然保留在基体中，达不到调质的目的。
45钢淬火后的高温回火，加热温度通常为560~600℃，硬度要求为HRC22~34。
因为调质的目的是得到综合机械性能，所以硬度范围比较宽。
但图纸有硬度要求的，就要按图纸要求调整回火温度，以保证硬度。
如有些轴类零件要求强度高，硬度要求就高；而有些齿轮、带键槽的轴类零件，因调质后还要进行铣、插加工，硬度要求就低些。
关于回火保温时间，视硬度要求和工件大小而定，我们认为，回火后的硬度取决于回火温度，与回火时间关系不大，但必须回透，一般工件回火保温时间总在一小时以上。
45钢调质密度
45钢调质密度简介45钢是一种常用的碳素结构钢，具有良好的机械性能和热处理性能。
调质是对钢材进行热处理，通过控制加热温度和冷却速率来改变钢材的组织和性能。
调质可以提高钢材的强度和韧性，并且可以使其具有更好的耐磨性和耐蚀性。
密度是物质单位体积的质量，是描述物质重量分布情况的一个重要参数。
本文将详细介绍45钢调质密度的相关内容，包括45钢的组成、调质工艺、密度计算方法等。
1. 45钢的组成45钢是一种含碳量较高的中碳结构钢，其化学成分主要包括碳（C）、硅（Si）、锰（Mn）、磷（P）和硫（S）。
典型化学成分如下：•碳（C）：0.42% - 0.50%•硅（Si）：0.17% - 0.37%•锰（Mn）：0.50% - 0.80%•磷（P）：≤0.035%•硫（S）：≤0.035%这些元素的含量对45钢的性能有着重要影响。
碳元素可以提高钢材的硬度和强度，但过高的碳含量会降低韧性。
硅、锰等合金元素可以提高钢材的强度和韧性，同时还能改善钢材的可焊性和机械加工性能。
2. 45钢的调质工艺调质是通过控制加热温度和冷却速率来改变钢材的组织和性能。
下面是45钢常用的调质工艺流程：1.加热：将45钢加热到适当温度范围内，使其完全均匀地达到奥氏体区域。
2.保温：在适当温度下保持一定时间，使组织发生相变。
3.空冷或油冷：快速将加热后的45钢冷却到室温。
空冷速度较慢，油冷速度较快。
4.回火：将冷却后的45钢再次加热至适当温度，并保持一段时间，以减轻内部应力并增加韧性。
通过以上工艺步骤，可以使45钢达到一定的硬度和韧性要求，从而提高其使用寿命和耐磨性。
3. 45钢的密度计算方法密度是描述物质单位体积的质量，可以通过实验测量或计算得到。
对于45钢这样的常见材料，可以通过以下公式计算其密度：密度 = 质量 / 体积其中，质量是指材料的总质量，体积是指材料的总体积。
对于均匀材料来说，可以简化为：密度 = 单位重量 / 单位体积一般情况下，可以通过测量样品的质量和尺寸来计算其体积，并将其代入上述公式进行求解。
45钢调质热处理
45钢调质热处理45钢是一种常用的工程结构钢，广泛应用于汽车、机械设备、船舶等领域。
为了提高45钢的力学性能，常常需要进行调质热处理。
本文将对45钢调质热处理进行详细介绍。
调质热处理是通过加热和冷却的方式改变钢材的组织和性能，以提高其强度和韧性。
对于45钢来说，调质热处理是一种常见的工艺，可以显著改善其力学性能。
调质热处理的基本过程包括加热、保温和冷却三个阶段。
首先，将待处理的45钢加热到适当的温度，使其完全进入奥氏体区。
然后，在该温度下保持一段时间，使钢材中的碳元素扩散，并形成均匀的奥氏体组织。
最后，通过快速冷却，将奥氏体迅速转变为马氏体，以增加钢材的硬度和强度。
调质热处理的关键参数之一是加热温度。
对于45钢来说，一般选择在800℃到900℃之间进行加热。
在这个温度范围内，钢材的晶粒会逐渐长大，同时碳元素也会扩散，形成均匀的奥氏体晶粒。
加热时间一般根据钢材的厚度和尺寸来确定，一般为1小时左右。
保温阶段是调质热处理的关键步骤之一。
在保温阶段，奥氏体晶粒的长大和碳元素的扩散仍在继续。
保温时间一般根据钢材的厚度和尺寸来确定，一般为1小时左右。
保温温度一般选择在600℃到700℃之间，这个温度范围可以使奥氏体转变为马氏体。
冷却阶段是调质热处理的最后一步，也是最为关键的一步。
通过快速冷却，可以将奥氏体迅速转变为马氏体，从而增加钢材的硬度和强度。
冷却介质的选择对于调质效果有很大影响，常用的冷却介质有水、油和空气等。
水冷却速度最快，可以获得最高的硬度，但容易产生裂纹；油冷却速度适中，硬度和韧性兼顾；空气冷却速度较慢，得到的硬度较低，但可以避免裂纹的产生。
除了基本的调质热处理工艺，还可以通过淬火和回火等方法进一步改善45钢的性能。
淬火是指在调质热处理后，将钢材快速冷却到室温，使马氏体固溶，并进一步提高硬度和强度。
回火是指在淬火后将钢材加热到较低温度，使马氏体转变为有韧性的回火组织，以提高钢材的韧性和抗冲击性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
45# (号)钢和40Cr钢调质的热处理工艺
调质是淬火加高温回火的双重热处理，其目的是使工件具有良好的综合机械性能。
调质钢有碳素调质钢和合金调质钢二大类，不管是碳钢还是合金钢，其含碳
量控制比较严格。
如果含碳量过高，调质后工件的强度虽高，但韧性不够，如含碳量过低，韧性提高而强度不足。
为使调质件得到好的综合性能，一般含碳量控制在0.30~0.50%。
调质淬火时，要求工件整个截面淬透，使工件得到以细针状淬火马氏体为主的显微组织。
通过高温回火，得到以均匀回火索氏体为主的显微组织。
小型工厂不可能每炉搞金相分析，一般只作硬度测试，这就是说，淬火后的硬度必须达到该材料的淬火硬度，回火后硬度按图要求来检查。
工件调质处理的操作，必须严格按工艺文件执行，我们只是对操作过程中如何实施工艺提些看法。
1、45号钢的调质
45号钢是中碳结构钢，冷热加工性能都不错，机械性能较好，且价格低、
来源广，所以应用广泛。
它的最大弱点是淬透性低，截面尺寸大和要求比较高的工件不宜采用。
45号钢淬火温度在A3+(30~50) C,在实际操作中，一般是取上限的。
偏高的淬火温度可以使工件加热速度加快，表面氧化减少，且能提高工效。
为使工
件的奥氏体均匀化，就需要足够的保温时间。
如果实际装炉量大，就需适当延长保温时间。
不然，可能会出现因加热不均匀造成硬度不足的现象。
但保温时间过长，也会也出现晶粒粗大，氧化脱碳严重的弊病，影响淬火质量。
我们认为，如
装炉量大于工艺文件的规定，加热保温时间需延长1/5。
因为45号钢淬透性低，故应采用冷却速度大的10%盐水溶液。
工件入水后，应该淬
透，但不是冷透，如果工件在盐水中冷透，就有可能使工件开裂，这是因为当工件冷却到180 C左右时，奥氏体迅速转变为马氏体造成过大的组织应力所致。
因此，当淬火工件快冷到该温度区域，就应采取缓冷的方法。
由于出水温度难以掌握，须凭经验操作，当水中的工件抖动停止，即可出水空冷（如能油冷更好）。
另外，工件入水宜动不宜静，应按照工件的几何形状，作规则运动。
静止的冷却介质加上静止的工件，导致硬度不均匀，应力不均匀而使工件变形大，甚至开裂。
45号钢调质件淬火后的硬度应该达到HRC56~59，截面大的可能性低些，但不能低于HRC48，不然，就说明工件未得到完全淬火，组织中可能出现索氏体甚至铁素体组织，这种组织通过回火，仍然保留在基体中，达不到调质的目的。
45号钢淬火后的高温回火，加热温度通常为560~600 C,硬度要求为HRC22~34。
因为调质的目的是得到综合机械性能，所以硬度范围比较宽。
但图纸有硬度要求的，就要按图纸要求调整回火温度，以保证硬度。
如有些轴类零件要求强度高，硬度要求就高；而有些齿轮、带键槽的轴类零件，因调质后还要进行铣、插加工，硬度要求就低些。
关于回火保温时间，视硬度要求和工件大小而定，我们认为，回火后的硬度取决于回火温度，与回火时间关系不大，但必须回透，一般工件回火保温时间总在一小时以上。
2、40Cr钢的调质处理
Cr能增加钢的淬透性，提高钢的强度和回火稳定性，具有优良的机械性能。
截面尺寸大或重要的调质工件，应采用Cr钢。
但Cr钢有第二类回火脆性。
40Cr工件调质的淬回火，各种参数工艺卡片都有规定，我们在实际操作中体会是：（一）40Cr工件淬火后应采用油冷，40Cr钢的淬透性较好，在油中冷却能淬硬，而且工件的变形、开裂倾向小。
但是小型企业在供油紧张的情况下，对形状不复杂的工件，可以在水中淬火，并未发现开裂，只是操作者要凭经验严格掌握入水、出水的温度。
（二）40Cr工件调质后硬度仍然偏高，第二次回火温度就要增加20~50 C, 不然，硬度降低困难。
（三）40Cr工件高温回火后，形状复杂的在油中冷却，简单的在水中冷却，目的是避免第二类回火脆性的影响。
回火快冷后的工件，必要时再施以消除应力
和调质前加工等多方面的原因，我们认为：
（一）工件从加热炉转移到冷却槽速度缓慢，工件入水的温度已降到低于
Ar3临界点，产生部分分解，工件得到不完全淬火组织，达不到硬度要求。
所以小零件冷却液要讲究速度，大工件予冷要掌握时间。
（二）工件装炉量要合理，以1~2层为宜，工件相互重叠造成加热不均匀，导致硬度不匀。
（三）工件入水排列应保持一定距离，过密使工件近处蒸气膜破裂受阻，造成工件接近面硬度偏低。
（四）开炉淬火，不能一口气淬完，应视炉温下降程度，中途闭炉重新升温, 以便前后工件淬后硬度一致。
（五）要注意冷却液的温度，10%盐水的温度如高于60 C,不能使用。
冷却液不能有油污、泥浆等杂质，不然，会出现硬度不足或不均匀现象。
（六）未经加工毛坯调质，硬度不会均匀，如要得到好的调质质量，毛坯应粗车，棒料要锻打。
（七）严把质量关，淬火后硬度偏低1~3个单位，可以调整回火温度来达
到硬度要求。
但淬火后工件硬度过低，有的甚至只有HRC25~35，必须重新淬火，绝不能只施以中温或低温回火以达到图纸要求完事，不然，失去了调质的意义，并有可能产生严重的后果。
