【CN110238084A】一种电感器自动分选生产线【专利】

合集下载

一种自动分选设备[实用新型专利]

专利名称：一种自动分选设备专利类型：实用新型专利
发明人：余彪
申请号：CN201820589400.4申请日：20180424
公开号：CN208407305U
公开日：
20190122
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种自动分选设备，包括机架和设置在机架上的筛选机构，所述筛选机构用于将产品、磨料和碎磨料进行分离，还包括水洗机构；所述水洗机构用于将水引入筛选机构中，提高产品和磨料的分离效率。

该自动分选设备，通过振动电机带动分选漏斗振动同时进行水洗，可以把产品和磨料有效分离，全自动省人省力，提高分离效率，且分选良率高；所述水洗机构中设置有过滤器，保证重复使用进入分选漏斗的水洁净度，水循环使用，环保卫生且节约水资源。

申请人：昆山金海格电子有限公司
地址：215300 江苏省苏州市石牌镇长江北路与京阪路口中邦研发中心7#
国籍：CN
代理机构：苏州创元专利商标事务所有限公司
代理人：范晴
更多信息请下载全文后查看。

一种磁环电感在线自动分选方法[发明专利]

(10)申请公布号(43)申请公布日 (21)申请号 201510277852.X(22)申请日 2015.05.27B07C 5/344(2006.01)(71)申请人苏州亚思科精密数控有限公司地址215000 江苏省苏州市苏州高新区向阳路53号(72)发明人马峻孙建明(74)专利代理机构南京经纬专利商标代理有限公司 32200代理人张惠忠(54)发明名称一种磁环电感在线自动分选方法(57)摘要本发明公开了一种磁环电感在线自动分选方法，包括磁环电感在线自动分选装置的安装、测试参数设置、调试、测试底座上升且竖向滑杆沿测试底座的径向向外侧滑移时，能将通孔中的弹簧压缩，伸缩盘挤压，伸缩盘的内径大于金属罩的内径；金属罩下降，从测试底座中的金属柱中穿过，并从伸缩盘的内孔中穿过，并与测试底座相配合，形成一个闭合的磁通路和电感分选的步骤。

其中，磁环电感在线自动分选装置包括带有多个通孔的多分度回转盘、测试座、顶升装置、电感测试仪、自动进料装置、卸料装置和内置PLC 的集成控制面板。

采用上述方法后，整个电感分选过程，自动程度高、不需人工参与，测试速度快、效率高，测试数据准确、可靠。

(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页说明书5页附图1页(10)申请公布号CN 104889080 A (43)申请公布日2015.09.09C N 104889080A1.一种磁环电感在线自动分选方法，其特征在于：包括以下步骤：第一步，磁环电感在线自动分选装置的安装：所述磁环电感在线自动分选装置包括带有多个通孔的多分度回转盘、测试座、顶升装置、电感测试仪、自动进料装置、卸料装置和内置PLC的集成控制面板；将多分度回转盘、测试座、顶升装置、电感测试仪、自动进料装置和卸料装置分别与集成控制面板相连接；所述测试座包括测试底座和金属罩；将测试底座安装在多分度回转盘下方的顶升装置上，并与其中一个通孔同轴安装，将金属罩安装在多分度回转盘的上方，并与测试底座同轴安装；其中，测试底座或金属罩正对的通孔位置，称为测试位；每个通孔的直径均大于金属罩的外径；第二步，测试参数设置：在集成控制面板上设置多分度回转盘的回转周期、金属罩和顶升装置的伸缩行程、待分选磁环的电感合格范围、自动进料装置的进料速度以及与电感合格范围相匹配的卸料装置的启动顺序；第三步，磁环电感在线自动分选装置的调试：启动磁环电感在线自动分选装置，自动进料装置充分供料，确保测试位及测试位前的通孔内均装填有待分选磁环；电感测试仪进行校准；每个通孔内均安装有一个伸缩盘，该伸缩盘主要由若干个扇形块围合形成，每个扇形块均与通孔内壁固定连接，伸缩盘能用于承载待分选磁环，且能向通孔内进行伸缩；第四步，测试底座上升，位于测试底座外侧的顶升装置上安装有与扇形块数量相等的竖向滑杆，当测试底座继续上升且竖向滑杆沿测试底座的径向向外侧滑移时，能将第三步中的弹簧压缩，从而使伸缩盘向着通孔内壁的方向进行挤压，直至伸缩盘的内径大于金属罩的内径；待分选磁环的重量将全部由测试底座支撑；第五步，金属罩下降，并从测试底座中的金属柱中穿过，金属罩继续下降，将从第四步中伸缩盘的内孔中穿过，并与测试底座相配合，形成一个闭合的磁通路；第六步，电感分选：电感测试仪将对第五步中形成的电感进行读数，并将读数传递给集成控制面板；第七步，金属罩、测试底座和通孔内的伸缩盘均复位，伸缩盘继续承载已分选磁环，多分度回转盘转动；集成控制面板根据第二步中设置的电感合格范围，以及第六步中接收的电感读数，进行比较、判定后，将指令卸料装置将已分选完成的磁环放置在对应的区域；第八步，重复第四步和第七步。

一种自动分类生产线[发明专利]

专利名称：一种自动分类生产线专利类型：发明专利
发明人：黄夫林
申请号：CN201811638584.X 申请日：20181229
公开号：CN111375571A
公开日：
20200707
专利内容由知识产权出版社提供
摘要：本发明公开了一种自动分类生产线，包括：支撑底座、输送部件、机械推手、悬臂箱和检测装置。

支撑底座包括输送线支座和机械推手底座；支撑底座均采用钢质材料制成。

输送部件包括固定安装在支撑底座上的主输送线，以及设置在主输送线一侧的副输送线。

机械推手包括设置在机械推手底座上的转动座，固定安装在转动座上的升降气缸，固定安装在升降气缸一端的伸缩装置，以及伸缩装置一侧的推板。

机械推手设置在主输送线远离副输送线的一侧。

机械推手的底部设置有第一伺服电机与转动座连接；伸缩装置的一端设置有第二伺服电机。

本发明辅助工作人员快速分开物品，节省时间，检测灵活，精度高，避免人工检测挑拣带来的误差。

申请人：黄夫林
地址：211100 江苏省南京市江宁区麒麟中央公园1号
国籍：CN
代理机构：南京泰普专利代理事务所(普通合伙)
代理人：窦贤宇
更多信息请下载全文后查看。

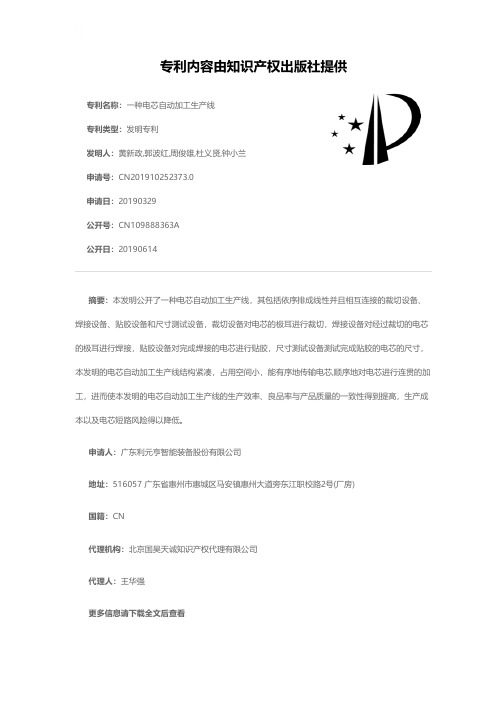

一种电芯自动加工生产线[发明专利]

专利名称：一种电芯自动加工生产线
专利类型：发明专利
发明人：黄新政,郭波红,周俊雄,杜义贤,钟小兰申请号：CN201910252373.0
申请日：20190329
公开号：CN109888363A
公开日：
20190614
专利内容由知识产权出版社提供
摘要：本发明公开了一种电芯自动加工生产线，其包括依序排成线性并且相互连接的裁切设备、焊接设备、贴胶设备和尺寸测试设备，裁切设备对电芯的极耳进行裁切，焊接设备对经过裁切的电芯的极耳进行焊接，贴胶设备对完成焊接的电芯进行贴胶，尺寸测试设备测试完成贴胶的电芯的尺寸，本发明的电芯自动加工生产线结构紧凑，占用空间小，能有序地传输电芯,顺序地对电芯进行连贯的加工，进而使本发明的电芯自动加工生产线的生产效率、良品率与产品质量的一致性得到提高，生产成本以及电芯短路风险得以降低。

申请人：广东利元亨智能装备股份有限公司
地址：516057 广东省惠州市惠城区马安镇惠州大道旁东江职校路2号(厂房)
国籍：CN
代理机构：北京国昊天诚知识产权代理有限公司
代理人：王华强
更多信息请下载全文后查看。

一种自动化生产线[实用新型专利]

专利名称：一种自动化生产线专利类型：实用新型专利
发明人：蔡茂霖
申请号：CN202120470660.1申请日：20210304
公开号：CN216510996U
公开日：
20220513
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种自动化生产线，包括根据待加工产品的加工工序依次拼接的多个加工单元，每个所述加工单元均包括产品输送线及回流输送线，相邻加工单元的产品输送线与产品输送线之间、回流输送线与产品输送线之间分别拼接相连，所述产品输送线的输送方向与所述回流输送线的输送方向相反，至少一个所述加工单元内设有用于调整其作业机构与产品输送线相对位置的调整机构。

本实用新型自动化生产线结构简单、设计合理，可实现产品加工辅助治具的自动回流及作业机构位置的精确调整，以匹配产品的精密加工，效率高。

申请人：厦门巨帮自动化科技有限公司
地址：361000 福建省厦门市集美区灌口镇灌南工业区铁山路628号第五层之二
国籍：CN
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910370796.2
(22)申请日 2019.05.06
(71)申请人湖南俊宇电子科技有限公司
地址 415000 湖南省常德市经济技术开发
区龙梅街22号（中小企业园A区1号楼3
层19号）
(72)发明人李衡　陈德华　金吕辉　丁硕　
肖猛　
(74)专利代理机构北京成实知识产权代理有限
公司 11724
代理人陈永虔
(51)Int.Cl.
B07C 5/344(2006.01)
B07C 5/34(2006.01)
B07C 5/36(2006.01)
B07C 5/38(2006.01)B07C 5/02(2006.01)
(54)发明名称一种电感器自动分选生产线(57)摘要本发明公开了一种电感器自动分选生产线，属于电感器分选技术领域，包括支撑架、震动上料盘、输送轨道、转动装置、第一检测装置、搬运装置、第二检测装置、转运输送带和下料输送带，震动上料盘位于支撑架的旁侧，输送轨道连接在震动上料盘上，转动装置安装在支撑架的一端并位于输送轨道的旁侧，支撑架上围绕转动装置依次设有第一转运装置、第二转运装置和第三转运装置，转运输送带位于支撑架的旁侧并位于第三转运装置的正下方，第一检测装置安装在支撑架上，搬运装置与第二检测装置均安装在支撑架的另一端，支撑架的另一端还开设有缺口，所述下料输送带上设有拨料组件。

本发明实现了自动测试和自动分选，提高了生产效率，并且降低了人
工成本。

权利要求书2页说明书6页附图5页CN 110238084 A 2019.09.17
C N 110238084
A
权　利　要　求　书1/2页CN 110238084 A
1.一种电感器自动分选生产线，其特征在于:包括支撑架(1)、震动上料盘(2)、输送轨道(3)、转动装置(4)、第一检测装置(5)、搬运装置(6)、第二检测装置(7)、转运输送带(8)和下料输送带(9)，所述震动上料盘(2)位于支撑架(1)的旁侧，所述输送轨道(3)连接在震动上料盘(2)上，所述转动装置(4)安装在支撑架(1)的一端并位于输送轨道(3)的旁侧，所述支撑架(1)上围绕转动装置(4)依次设有第一转运装置(10)、第二转运装置(11)和第三转运装置(12)，所述第一转运装置(10)与第二转运装置(11)呈对称设置，并且第一转运装置(10)位于输送轨道(3)与转动装置(4)之间，所述第三转运装置(12)与第一转运装置(10)相垂直，所述转运输送带(8)位于支撑架(1)的旁侧并位于第三转运装置(12)的正下方，所述第一检测装置(5)安装在支撑架(1)上并位于转动装置(4)的上方，所述搬运装置(6)与第二检测装置(7)均安装在支撑架(1)的另一端，所述支撑架(1)的另一端还开设有供下料输送带(9)放置的缺口，所述下料输送带(9)上设有拨料组件(13)。

2.根据权利要求1所述的电感器自动分选生产线，其特征在于:所述第一转动装置(4)、第二转运装置(11)和第三转动装置(4)的结构相同且均包括转运电机(10a)、转运夹爪(10b)、连接块(10c)和第一安装板(10d)，所述第一安装板(10d)呈竖直安装在支撑架(1)上，所述转运电机(10a)呈水平安装在第一安装板(10d)的一端上，所述连接块(10c)内设有与其固定连接的转轴(10e)，所述转轴(10e)的一端与转运电机(10a)的输出端固定连接，所述转运夹爪(10b)的尾端固定连接在连接块(10c)上。

3.根据权利要求1所述的电感器自动分选生产线，其特征在于:所述转动装置(4)包括转动电机(4a)、转盘(4b)和两个第一定位治具(4c)，所述支撑架(1)上开设有与转盘(4b)匹配的圆槽，所述支撑架(1)的顶部下方设有安装座(1a)，所述转动电机(4a)呈竖直安装在安装座(1a)上，并且转动电机(4a)的输送端贯穿安装座(1a)，所述转盘(4b)呈水平安装在转动电机(4a)的输送端上，两个所述第一定位治具(4c)对称设置在转盘(4b)的顶部。

4.根据权利要求3所述的电感器自动分选生产线，其特征在于:所述第一检测装置(5)包括升降气缸(5a)、安装块(5b)、两个抵触杆(5c)、两个抵触板(5d)、两个限位弹簧(5e)、两个接近传感器(5f)和呈U型的第一支架(5g)，所述第一支架(5g)安装在支撑架(1)上，并且转盘(4b)位于第一支架(5g)的正下方，所述升降气缸(5a)呈竖直安装在第一支架(5g)的顶部，并且升降气缸(5a)的输出端贯穿第一支架(5g)的顶部，所述安装块(5b)呈水平安装在升降气缸(5a)的输出端上，安装块(5b)上开设有两个对称设置的滑槽，两个抵触杆(5c)分别滑动安装在两个滑槽内，每个抵触杆(5c)靠近其顶部的侧壁上均设有限位环(5c1)，两个抵触板(5d)分别安装在两个抵触杆(5c)的底部，两个限位弹簧(5e)分别套设在两个抵触杆(5c)上，所述安装块(5b)的底部开设有两个对称设置的安装槽，两个接近传感器(5f)分别安装在两个安装槽，两个抵触板(5d)位于两个接近传感器(5f)的正下方。

5.根据权利要求1所述的电感器自动分选生产线，其特征在于:所述搬运装置(6)包括搬运电缸(6a)、第二定位治具(6b)和搬运组件(6c)，所述支撑架(1)的底部设有呈L型的第二安装板(1b)，所述搬运电缸(6a)安装在第二安装板(1b)上，所述支撑架(1)上开设有供搬运电缸(6a)的滑台进行移动的窗口，所述第二定位治具(6b)安装在搬运电缸(6a)的滑台上，所述搬运组件(6c)安装在支撑架(1)上并位于窗口的正上方。

6.根据权利要求5所述的电感器自动分选生产线，其特征在于:所述搬运组件(6c)包括搬运气缸(6c1)、承载板(6c2)、双滑台电缸(6c3)、呈U型的第二支架(6c4)和两个搬运夹爪
