【物理试题】江西专版2019年中考物理总复习第十六讲生活用电分层精练.doc

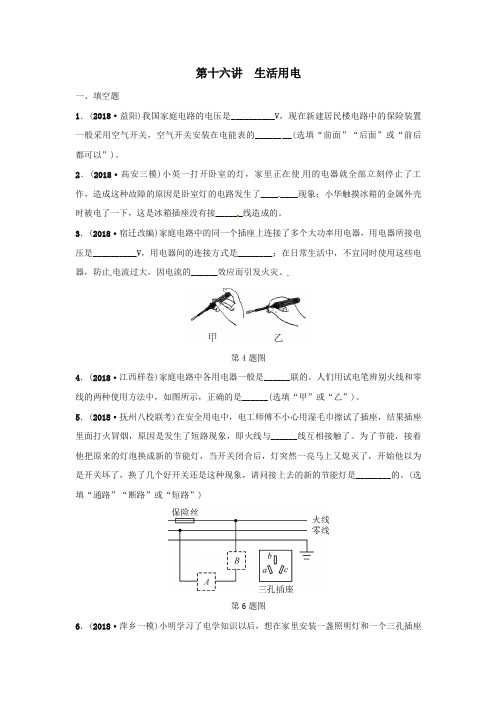

江西专版精编物理中考总复习第十六讲生活用电分层精练及答案
第十六讲生活用电一、填空题1．(2018·益阳)我国家庭电路的电压是__________V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的________(选填“前面”“后面”或“前后都可以”)。
2．(2018·高安三模)小英一打开卧室的灯，家里正在使用的电器就全部立刻停止了工作，造成这种故障的原因是卧室灯的电路发生了________现象；小华触摸冰箱的金属外壳时被电了一下，这是冰箱插座没有接______线造成的。
3．(2018·宿迁改编)家庭电路中的同一个插座上连接了多个大功率用电器，用电器所接电压是__________V，用电器间的连接方式是________；在日常生活中，不宜同时使用这些电器，防止电流过大，因电流的______效应而引发火灾。
第4题图4．(2018·江西样卷)家庭电路中各用电器一般是______联的。
人们用试电笔辨别火线和零线的两种使用方法中，如图所示，正确的是______(选填“甲”或“乙”)。
5．(2018·抚州八校联考)在安全用电中，电工师傅不小心用湿毛巾擦试了插座，结果插座里面打火冒烟，原因是发生了短路现象，即火线与______线互相接触了。
为了节能，接着他把原来的灯泡换成新的节能灯，当开关闭合后，灯突然一亮马上又熄灭了，开始他以为是开关坏了，换了几个好开关还是这种现象，请问接上去的新的节能灯是________的。
(选填“通路”“断路”或“短路”)第6题图6．(2018·萍乡一模)小明学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚线框A和B内分别接入开关或灯泡，则虚线框A内应接________，图中三孔插座的插孔______(选填“a”“b”或“c”)应与地线相连。
二、选择题7．在家庭电路中，从用户开始要顺次安装下列元器件再接用电器，其先后次序正确的是( )A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置8．(2018·南充)下列图中符合安全用电与保护原则的是( )9．(2018·绵阳)如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。
届中考物理总复习第16章生活用电(新人教版)(共26张)PPT课件
第十六章 生活用电
标题添加
点击此处输入相 关文本内容
标题添加
点击此处输入相 关文本内容
总体概述
点击此处输入 相关文本内容
点击此处输入 相关文本内容
2
常考类型剖析
类型一 家庭电路连接
【命题解读】家庭电路的组成和连接近3年 考查10次，在选择题、填空题、作图题、简答题 中考查，主要考查的是用电器、开关、三孔插座 等的连接.
D. 使用测电笔时，手不能接触它的笔尖
【解析】铁丝和铜丝的熔点较高，当电流 过大时不能及时熔断保护电路，因此不能用铁 丝或铜丝代替熔丝；有金属外壳的用电器，为 了防止漏电时对人体造成伤害，金属外壳应该 接地；为了防止触电，更换灯泡时必须断开开 关或切断电源，使用试电笔时，手不能接触笔 尖金属体，可见C不符合安全用电原则.
⑤画图时必须用直尺和铅笔，所作的线要横 平竖直；
⑥实线相接的地方必须用实点.
变式题1（’14兰州）一间教室要安装2盏 “220 V 40 W”的电灯和有关插座，要求开关S 控制两盏灯，且每盏灯都能正常发光.请按以上 要求将图中元件用笔画线代替导线连接起来.
如答图所示
变式题1答图 【解析】 ①灯泡接法：火线进入开关，再与灯泡 相连，由于教室中灯光之间是并联的，所以两灯 泡并联后接到零 线上；②两孔插座的接法：左孔 接零线，右孔接火线.
路 流过 大
线路中火 电路中有很大电流但不通
线和零线 过用电器，导线发热，保
的短接造 险丝自动熔断、跳闸，严
成
重时会烧毁线路引起火灾
故障类型 故障原因
故障表现
家庭 电路
过 中电
载 流过 大
用电器的总功率过大导致 电路中用
江西专版2019年中考物理总复习第十六讲生活用电分层精练
第十六讲生活用电一、填空题1．(2018·益阳)我国家庭电路的电压是__________V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的________(选填“前面”“后面”或“前后都可以”)。
2．(2018·高安三模)小英一打开卧室的灯，家里正在使用的电器就全部立刻停止了工作，造成这种故障的原因是卧室灯的电路发生了________现象；小华触摸冰箱的金属外壳时被电了一下，这是冰箱插座没有接______线造成的。
3．(2018·宿迁改编)家庭电路中的同一个插座上连接了多个大功率用电器，用电器所接电压是__________V，用电器间的连接方式是________；在日常生活中，不宜同时使用这些电器，防止电流过大，因电流的______效应而引发火灾。
第4题图4．(2018·江西样卷)家庭电路中各用电器一般是______联的。
人们用试电笔辨别火线和零线的两种使用方法中，如图所示，正确的是______(选填“甲”或“乙”)。
5．(2018·抚州八校联考)在安全用电中，电工师傅不小心用湿毛巾擦试了插座，结果插座里面打火冒烟，原因是发生了短路现象，即火线与______线互相接触了。
为了节能，接着他把原来的灯泡换成新的节能灯，当开关闭合后，灯突然一亮马上又熄灭了，开始他以为是开关坏了，换了几个好开关还是这种现象，请问接上去的新的节能灯是________的。
(选填“通路”“断路”或“短路”)第6题图6．(2018·萍乡一模)小明学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚线框A和B内分别接入开关或灯泡，则虚线框A内应接________，图中三孔插座的插孔______(选填“a”“b”或“c”)应与地线相连。
二、选择题7．在家庭电路中，从用户开始要顺次安装下列元器件再接用电器，其先后次序正确的是( )A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置8．(2018·南充)下列图中符合安全用电与保护原则的是( )9．(2018·绵阳)如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。
新编文档-江西省2019年中考物理总复习课件：第十六章 家庭电路与安全用电(共19张PPT)-精品文档
解题小窍门
（1）试电笔接触火线时，如果观察不到氖管发光，则产生这种现 象的原因可能是：①试电笔氖管已坏；②手没有接触笔尾金属体；③ 火线断了。
（2）若在检修电路时，发现灯泡不亮，若火线、零线都能使试电 笔发光，可能的原因是火线完好而零线处有开路，被测段的零线通过 用电器和火线连接了起来。
触笔尾金属体，不能接触笔尖金属体) 用来计量电路所消耗的__电__能____的仪表
总开关 作用控制ຫໍສະໝຸດ 个家庭电路的通断保险丝 用电器
作用
当电路中电流过大时，自动切断电路
材料
熔点低、电阻大(保险丝越粗，熔断电流 越大)
控制用电器的开关与用电器__串____联，且开关接在 __火___线___上；各电器之间__并____联
(18 梧州) 小雨家的空气开关发生了跳闸，则一定是电路中( D )
A. 发生了断路
B. 用电器电阻过大
C. 电压高于220V
D. 总电流过大
【解析】 在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：电路发生短路；
电路中用电器总功率过大。 A.如果发生了断路，电路中没有电流，空气开关不会跳闸，故A错误； B.用电器电阻过大，则电路中电流变小，空气开关不会跳闸，故B错误； C.一般情况下，家庭电路两端电压不变为220V；虽然电压高于220V时，也会造成电 流过大、空气开关跳闸，但这不是必要的原因，故C错误； D.空气开关发生了跳闸，一定是总电流过大造成的，故D正确。 故选：D。
(18 阜新) 下列有关家庭电路的说法正确的是（ C ）
A. 空气开关“跳闸”后，立即重新合上
(完整版)2019年江西省中考物理试卷(可编辑修改word版)
2019 江西中考真卷热度：1577一、填空题（共20 分，每空1 分）2019 年江西省中考物理试卷1.步入温馨的物理考场，回想所学的物理知识。
物理学是研究声、光、热、、等各种物理现象的规律和物质结构的一门科学，它渗透于我们生活中的每个角落。
2.智能手机是我们常见的通讯工具，请你估测一下手机屏幕的面积大约为80 ，重力大约为2 （填写合适单位的符号）。
3.音调、响度、音色是声音的三个主要特征。
演奏二胡时，手指上下移动按压琴弦的不同位置，可改变二胡发声的特征；其下方有一个共鸣箱，可用来增大二胡发声的特征。
4.校园内安装了许多监控探头，监控探头中的镜头相当于一个透镜，它能成倒立、缩小的像。
5.电灯通过电线挂在天花板上处于静止状态，灯对电线的拉力和电线对灯的拉力是一对力，电线对灯的拉力和灯所受的重力是一对力。
6.当液体温度升高时，其分子加剧，以致于表层中有更多的分子脱离液体分子的束缚跑到空气中去。
气体分子间距很大，相互作用力很小，表现为气体没有固定的和体积。
7.谚语、成语都蕴含着丰富的物理知识，如：①如坐针毡；②墙内开花墙外香；③泥鳅黄鱔交朋友-滑头对滑头；④霜前冷，雪后寒。
其中主要体现压强知识的是，主要体现摩擦知识的是（请填入相应的序号）。
8.如图所示，是利用被磁化的缝衣针制成的简易指南针，若静止时针尖指向地理位置的北方，则针尖是简易指南针的极。
此时，将指南针底座逆时针旋转90 ∘，针尖静止时将指向地理位置的方。
9.如图所示，甲、乙是两个轻小的物体，它们见面时相互吸引：由图中对话可以判断：甲物体可能带电或。
10.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光，则甲、乙两电路中的总电流之比I1:I2＝，电路的总功率之比P甲:P乙＝。
二、选择题（共26 分，把你认为正确选项的代号填涂在答题卡的相应位置上第11-16 小题，每小题只有一个正确选项，每小题3 分；第17、18 小题为不定项选择，每小题有一个或几个正确选项，每小题3 分全部选择正确得 4 分，不定项选择正确但不全得1 分，不选、多选或错选得0 分）11.以下四位物理学家中，没有用他的名字命名为物理定律的是（）A .欧姆B .焦耳C .牛顿D .阿基米德12.“远征号”潜水艇在南海执行任务，根据任务的要求、潜水艇需要在不同深度处悬浮，若海水密度保持不变，则下列说法错误的是（）A .潜水艇排开海水的体积相等B .潜水艇所受的重力大小不相等C .潜水艇所受的浮力大小相等D .潜水艇所受的浮力与重力大小相等13.如图所示，是小普同学跟爷爷学习气功的四个基本动作，由此他联想到热机的四个冲程，以下与做功冲程最相似的是（）A .鼻孔吸气B .气沉丹田C .排山倒海D .打完收工14.如图所示，物重为G的物体在不同简单机械中均处于平衡状态（不计机械自重和摩擦），拉力F1、F2、F3、F4的大小关系是（）A .F2 < F3＝F4 < F1B .F2< F4< F1< F3C .F4＝F2 < F1 < F3D .F4< F2< F3< F115.如图所示，是小安同学自制的一个实验装置，他把带绝缘层的导线绕在塑料管外，导线两端连接着小灯泡，形成闭合电路，管内封闭一个强磁体，沿图中所示方向来回快速摇动装置，小灯泡发光。
2019届中考物理九年级全一册物理(人教版)拔高课专题11、生活用电(含答案)
生活用电（讲义）一、知识点睛1.保险丝烧断的原因是电路中_______过大, 其造成的原因有两个, 一是电路发生______, 二是电路中用电器的______过大。
2.安全用电原则（1）不接触低压带电体, 不靠近高压带电体。
（2）更换灯泡、搬动电器前应断开电源开关。
（3）不弄湿用电器, 不损坏绝缘层。
（4）保险装置、插座、导线、用电器等达到使用寿命应及时更换。
3.家庭电路常见的故障: _______________。
（1）家庭电路接线的一般原则:（2）开关与用电器串联并接在______上。
（3）保险丝接在_____上。
三孔插座接线原则: __________。
二、精讲精练【板块一】过流分析王老师的新家买了100W的电视机一台, 300W的洗衣机一台, 100W的电冰箱一台, 2200W的柜式空调机一台, 250W的电脑一台, 800W的电饭锅一只, 40W照明灯8盏。
请为王老师选择一种合适的电能表（）A. 220V 5AB. 220V 15AC. 220V 20A（1） D. 220V 30A（2）某同学家的电能表铭牌上标有“10A, 220V”字样, 该同学晚上在家中将一个1000W的电饭锅插入插座的瞬间, 发现只有自家的电灯熄灭了, 空气开关也跳闸了。
（3）分析原因可能是电饭锅插头_____或家庭电路中_____过大。
（4）请你设计一个方案验证上述猜想。
_____________________________________________。
TV“广而告之”栏目曾播放过一段公益广告（如图）, 图中的电视机与其它用电器是______的。
通过插座接入电路的用电器同时工作时, 电路中消耗的总功率过大, 引起干路中的电流______, 根据焦耳定律可知, 干路上的电流产生过多的______, 使导线的温度急剧升高, 从而烧坏插座和干路的导线, 容易引起火灾。
（1）夏天持续的“桑拿天”, 居民家里的空调、电扇都闲不住, 导致电路火灾时有发生, 调查发现, 起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。
【物理试题】江西专版2019年中考物理总复习第十六讲生活用电真题演练.doc
第十六讲生活用电真题演练
考点家庭电路的组成和连接(6年3考，1～3分)
1．(2018江西18C 1分)如图所示，是家庭电路中的部分连线情况(判断对错)( )
第1题图
2．(2014江西9题2分)家庭电路中常用带有开关的移动插座，插座上的开关与插座是______联，插座与插座之间是______联。
3．(2015江西13题3分)如图所示是家庭电路的部分电路连接示意图，其中接线错误的是( )
第3题图
A．三孔插座B．两孔插座
C．开关D．电灯
考点安全用电(6年1考，2分)
4．(2016江西7题2分)如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管________(选填“发光”或“不发光”)；为了防止漏电，避免对人体造成伤害，C孔应接______线。
第4题图
参考答案1．√
2．串并
3．A
4．发光地。
第十六讲 生活用电--中考物理第一轮总复习课件
现代家庭电路的保护 (1)空气开关：空气开关是根据电磁原理来工作的，当电路发生短路或者过 载时，空气开关就会跳闸，起到保护电路的作用。 (2)漏电保护器：如果人站在地上不小心接触了火线，电流会经过人体流入 大地，这时流过火线和零线的电流不相等，总开关上的漏电保护器就会跳闸，迅 速切断电路，对人体起到保护作用。
点击返回目录页
安全用电 1．家庭电路中电流过大的原因：____短__路_______或_____过__载______。 2．家庭电路中触电的形式 (1) ____单__线_______触电：站在地上的人接触到火线，则有电流由火线进入人 体，流到大地，形成通路，造成触电事故。 (2) ____双__线_______触电：站在绝缘体上的人若同时触及火线和零线，电流将 由火线经人体流到零线而形成通路，造成触电事故。
点击返回目录页
d．更换：不要换成铜丝或铁丝，因为铜丝、铁丝的熔点较高，当电路中电 流过大时，保险丝不能及时熔断，起不到保护电路的作用。
(5)插座：可给移动的用电器供电，插座也应____并__联_______在电路中。插座 又可分为两孔插座和三孔插座。三孔插座的左孔接_____零__线______，右孔接 _____火__线______，中孔接_____地__线______，它可把用电器外壳与大地连接以防用电 器的外壳带电，造成触电事故。
THANK YOU !
点击返回目录页
家庭电路中常见的故障 (1)断路：当电路某处断开，电路中无电流通过时，用电器不能工作，就是 断路。包括：用电器内部断路、火线断路、零线断路。造成断路的主要原因：电 线断开、线头脱落、接触不良、用电器烧坏等。 (2)短路：电流没有经过用电器而直接构成通路就是短路。包括：用电器外 部导线的短路和用电器内部的短路。造成短路的主要原因：火线和零线直接连接。
江西中考物理知识梳理精讲 第十六章 生活用电
第十六章生活用电,江西三年中考命题规律(熟知考情))年份知识点考查内容题号题型分值总分2018 家庭电路家庭电路的连接18C 选择 1家庭电路的连接8 填空 2家庭电路的电压 1 填空 1 4命题导向本章知识点在江西中考中约占1～4分，主要以选择、填空的形式考查。
本章的高频考点是家庭电路。
主要考查家庭电路的连接和安全用电,知识梳理)家庭电路的组成1．家庭电路组成示意图①进户线；②电能表；③总开关；④保险丝；⑤开关；⑥电灯；⑦插座。
2．电路元件的作用与连接组成作用与连接进户线(火线和零线)电压值火线与零线之间电压为__220__V，零线与大地之间电压为__零__辨别试电笔，能使氖管发光的是__火线__，否则是__零线(或地线)__电能表用来计量电路所消耗的__电能__总开关作用控制电路通断保险丝作用当电路中电流过大时，自动切断电路材料熔点__低__、电阻(率)__大__ 特点保险丝越粗，熔断电流越__大__更换__不能__用铜丝、铁丝代替保险丝；__不能__用更粗的保险丝代替原保险丝用电器用电器__并__联在电路中控制用电器的开关与用电器__串__联在电路中插座作用给可移动的家用电器供电种类两孔插座、三孔插座接法左孔接零线，右孔接火线，上孔接地线。
概括为“左零右火上接地”【提示】(1)现代家庭电路中，常用空气开关替代保险丝。
(2)使用试电笔时，手一定要接触笔尾金属体，手一定不能接触笔尖金属体。
(3)将三脚插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了，这样可以避免因用电器金属外壳带电而发生触电事故。
3．试电笔的正确使用作用辨别零线和火线种类钢笔式、螺丝刀式组成原理如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体、经过大地，流到零线，与电源构成闭合电路，氖管就会发光用法手拿试电笔，手指按住__笔卡__或抵住笔尾金属帽，用__笔尖__接触被测的导线，若氖管发光，则接触的是__火__线，若氖管不发光，则接触的是__零__线a．正确的握法b．错误的握法提醒使用试电笔时，手指__不能__接触笔尖金属体，否则会发生触电事故家庭电路中电流过大的原因1．原因(1)同时使用的用电器总电功率过大。
(完整word)江西省南昌市2019年中考物理试题(word版,含答案),推荐文档
准考证号姓名（在此卷上答题无效）机密★2019年6月19日（南昌）物理江西省南昌市2019年初中毕业暨中等学校招生考试物理试题卷说明：1.本卷共有五大题，24小题．全卷满分90分，考试时间为90分钟．2．考试中书写单位时，均要求用字母标注，整卷三次以上未用字母标注的，最多可扣1分3．本卷分为试题卷和答题卷，答案要求写在答题卷上，不得在试题卷上作答，否则不给分[:一、选择题（共18分，把你认为正确选项的代号填涂在答题卷的相应位置上．第1—6小题，每小题只有一个正确答案，每小题2分：第7、8小题，每小题有两个或几个正确答案，每小题3分．全部选择正确得3分，选择正确但不全得1分，不选、多选或错选得0分．）1．如图1所示，通草球甲、乙相互排斥，甲、丙相互吸引，如果已知甲带正电，那么乙、丙的带电情况是A．乙带负电、丙带正电B．乙带正电、丙带正电C．乙带负电、丙带负电或不带电D．乙带正电、丙带负电或不带电图12．如图2所示，一只足球放在桌子上，而桌子立于地球表面．下列两个力是一对平衡力的是A．足球对桌子的压力与桌子对足球的支持力B．桌子对地球的压力与地球对桌子的支持力C．足球受到的重力与桌子对足球的支持力D．桌子受到的重力与地球对桌子的支持力图23．现代汽车的发动机一般都是四冲程内燃机，其四个冲程如图3所示，其中做功冲程是A B C D圈34．阳光明媚的春天，王爷爷带着三人驾着小汽车一起去春游，行驶途中，同一时刻四人在各自的座位上观察指针式速度表，观察到的数据如下，此时车的实际行驶速度应该是A．100km/h B．98km/h C．96km/h D．没有观察到5．如图4所示，是一个小球在相同时间间隔里运动情景的物理模型图，对这个小球的运动情景描述正确的是A．小球从高处自由下落B．小球沿斜面上下运动C．小球做匀速圆周运动D．小球从碗边释放滚下A．煎：煎锅一般用铁制造，主要是利用了铁的比热容大B．炒：主要是通过做功的方式使藜蒿和腊肉的内能增加C．蒸：是通过热传递和高温水蒸气液化放热，使榆钱饭蒸熟D-拌：香葱和豆腐要拌着才能人味，说明分子没有做无规则运动7．如图6所示，是我们常见的图像，这种图像如果在横纵坐标加上适当的物理量及单位，可以用来描述A．弹簧的伸长与弹簧所受拉力的关系B．通电导体的电阻与其两端电压的关系C．物体所受重力与质量的关系D．匀速直线运动中路程与时间的关系8．有许多日常用品应用了物质的物理属性，下列说法正确的是A．冰箱门吸应用了磁铁的磁性B．撑杆跳高应用了撑杆的弹性C．导线用铜物质制造是应用了铜的导热性D．炒锅用铁物质制造是应用了铁的导热性二、填空题（共20分，每空1分．）9．走进温馨的物理考场j请你轻松地写出两个最熟悉的物理量单位的符号：——和——；声音是由于物体j__—而产生的，太空授课的声音是通过传回地球的．10.如图7所示，是物质三种状态下的物理模型，丙图的物质处于——状态，物质由甲图直接变成丙图的过程叫做（填物态变化名称）．甲图711．如图8所示，装满水的玻璃瓶中的水结冰后会使玻璃瓶破裂，由水变成冰的过程中质量 ___ _，密度____（选填“变大”、“变小”或“不变”）．图8 图912．能量守恒定律：能量既不会凭空消灭，也不会凭空产生，它只会从一种形式——为其他形式，或者从一个物体到其他物体，在这些变化过程中，能量的总量保持不变．能源是人类社会生存和发展的重要物质，你熟悉的能源中，属于可再生能源，——属于不可再生能源（各举一例）．13.家庭电路中常用带有开关的移动插座，插座上的开关与插座是—联，插座与插座之间是联，如图9所示，A.B弹簧下方分别吊着软铁棒和条形磁铁，闭合开关，将滑动变阻器的滑片逐渐向右移动时，A弹簧的长度将——，口弹簧的长度将——（选填“伸长”、“缩短”或“不变”）．14．如图10所示，甲是____的工作原理图，乙是——的工作原理图．图lo 图1115.如图I l所示，是矿山上的大型载重汽车．车轮宽大是为了压强；轮胎上有很深的花纹是为了摩擦力．三、作图与简答题（共11分，第16小题4分，第17小题3分，第18小题4分．）16.如图12所示，甲图是两位同学在一段时间内以不同速度匀速直线运动的三幅照片，请你在乙图中用图像分别描述出男女同学的大致运动情况．图12图1320．在测定性实验中(1)如图14所示，在圆圈中填上电流表或电压表的符号．只闭合开关st，可以测量定值电阻的阻值；只闭合开关%，可以测量小灯泡的功率．请分别设计测量定值电阻的阻值和测量小灯泡功率时的记录实验数据的表格．(2)如图14所示，只闭合开关S：和S．，‘电源电压保持3V不变，电流表的量程是0—0. 6A，电压表的量程是0—3V，则电路中允许的最大总功率是 W．图1421．请按照要求设计实验(1)利用以下器材：硬纸片、玻璃杯、水、鸡蛋．设计一个最简单的探究物体具有惯性的实验选用的器材：一探究的方法(2)利用你考试中的草稿纸，按照示例设计两个实验，指出研究或说明的物理问题主要实验过程研究或说明的物理问题抖动纸张声音的产生22．完成下面的探究性实验(1)探究平面镜成像时像与物的关系玲玲同学进行该实验时，选择两根完全相同的蜡烛、一块较厚的玻璃板M(P、Q两个面都可以作为平面镜使用)．雄影r、 g 4叠盆一”／／～1／ ~-u一卜”—J甲乙图15【进行实验与收集证据】她在桌面上铺一张大纸，竖立一块玻璃板；将蜡烛A放置在玻璃板的前面，点燃蜡烛A，然后将蜡烛曰放置在玻璃板后面，如图15甲所示，进行实验．玲玲按照图15乙中的测量方法，多次改变蜡烛A的位置，认真测量并记录了对应数据实验序号 l 2 3 4物距u／cm 4.2 5.0 6.810.0像距∥cm 3.7 4.5 6.3 9.5【分析与论证】根据上述实验数据分析得出：像距小于物距．【交流与评估】这个结论与平面镜成像特点不相符，主要是选择了蜡烛A所成的像到反射面的距离____ （选填“正确”或“不正确”）；根据上面数据推算玻璃板的厚度为____ cm.(2)探究导体在磁场中运动时产生感应电流的条件如图16所示，实验时，控制磁场方向相同，改变导体ab的运动方向．图16步骤一：导体水平左右运动，如图16甲所示，电流计指针____，这是因为步骤二：导体竖直上下运动，如图16乙所示，电流计指针____，这是因为步骤三：导体水平左右运动，如图16丙所示，电流计指针偏转，电路中有电流产生综合上面实验现象，可以得出感应电流产生的条件是：________．五、计算题（共16分，每小题8分．）23．小生同学用100N的推力推动重500N的木箱，使木箱沿推力方向做匀速直线运动，10s内前进了6m.求：小生同学对木箱傲的功和功率．24．如图17所示，甲图中小灯泡上标有“2.5V 0.75W”的字样，电压表如图乙所示，闭合开关，移动滑动变阻器的滑片，使小灯泡正常发光，此时电压表的示数如图丙所示．求：(1)电源电压(2)电流表的示数(3)此时滑动变阻器接人电路的阻值甲乙丙图17。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

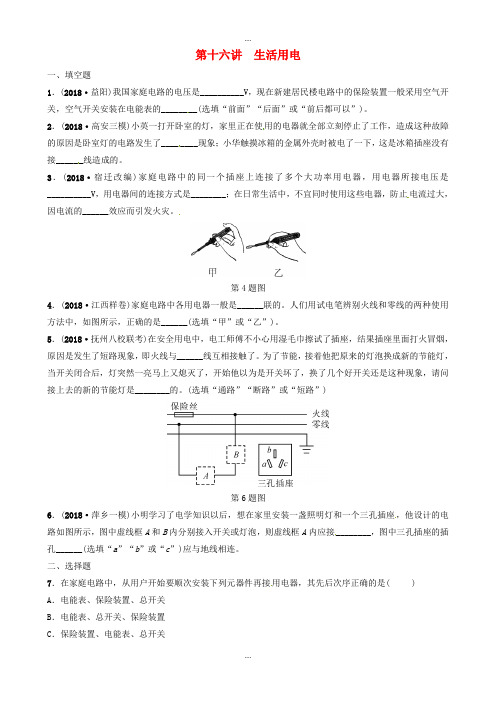

第十六讲生活用电
一、填空题
1．(2018·益阳)我国家庭电路的电压是__________V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的________(选填“前面”“后面”或“前后都可以”)。
2．(2018·高安三模)小英一打开卧室的灯，家里正在使用的电器就全部立刻停止了工作，造成这种故障的原因是卧室灯的电路发生了________现象；小华触摸冰箱的金属外壳时被电了一下，这是冰箱插座没有接______线造成的。
3．(2018·宿迁改编)家庭电路中的同一个插座上连接了多个大功率用电器，用电器所接电压是__________V，用电器间的连接方式是________；在日常生活中，不宜同时使用这些电器，防止电流过大，因电流的______效应而引发火灾。
第4题图
4．(2018·江西样卷)家庭电路中各用电器一般是______联的。
人们用试电笔辨别火线和零线的两种使用方法中，如图所示，正确的是______(选填“甲”或“乙”)。
5．(2018·抚州八校联考)在安全用电中，电工师傅不小心用湿毛巾擦试了插座，结果插座里面打火冒烟，原因是发生了短路现象，即火线与______线互相接触了。
为了节能，接着他把原来的灯泡换成新的节能灯，当开关闭合后，灯突然一亮马上又熄灭了，开始他以为是开关坏了，换了几个好开关还是这种现象，请问接上去的新的节能灯是________的。
(选填“通路”“断路”或“短路”)
第6题图
6．(2018·萍乡一模)小明学习了电学知识以后，想在家里安装一盏照明灯和一个三孔插座，他设计的电路如图所示，图中虚线框A和B内分别接入开关或灯泡，则虚线框A 内应接________，图中三孔插座的插孔______(选填“a”“b”或“c”)应与地线相连。
二、选择题
7．在家庭电路中，从用户开始要顺次安装下列元器件再接用电器，其先后次序正确的是( )
A．电能表、保险装置、总开关
B．电能表、总开关、保险装置
C．保险装置、电能表、总开关
D．总开关、电能表、保险装置
8．(2018·南充)下列图中符合安全用电与保护原则的是( )
9．(2018·绵阳)如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。
此时，丁站在地面上用手去拉丙。
则( )
第9题图
A．甲、乙都会触电B．甲、丙都会触电
C．乙、丁都会触电D．丙、丁都会触电
10．(人教P108第2题改编)如图所示是小明家的插线板，他在使用中发现：插线板的指示灯在开关断开时不发光，插孔不能提供电压；而在开关闭合时指示灯发光，插孔可以提供电压；如果指示灯损坏，开关闭合时插孔也能提供电压。
下图中关于小明所用插线板的开关、指示灯和插孔的连接方式，正确的是( )
第10题图
11．(2018·高安市一模)(不定项)如图所示是某同学家的家庭电路的部分电路图，下列说法中正确的是( )
第11题图
A．家庭电路中使用的是交流电，电压是220 V，频率是50 Hz B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
参考答案
1．220 后面 2.短路地 3.220 并联热 4.并甲 5.零断路 6.灯泡b 7.B 8.A 9.D 10.A 11.AB。
