X25045芯片简介
X25045芯片简介X25045芯片简介X25045是美国Xicor 公司的生产的标准化8脚集成电路，它将EEPROM 、看门狗定时器、电压监控三种功能组合在单个芯片之内，大大简化了硬件设计，提高了系统的可靠性，减少了对印制电路板的空间要求，降低了成本和系统功耗，是一种理想的单片机外围芯片。
X25045引脚如图1所示。
其引脚功能如下。
CS ：片选择输入；SO ：串行输出，数据由此引脚逐位输出；SI ：串行输入，数据或命令由此引脚逐位写入X25045；SCK ：串行时钟输入，其上升沿将数据或命令写入，下降沿将数据输出；WP ：写保护输入。
当它低电平时，写操作被禁止；Vss ：地；Vcc ：电源电压；RESET ：复位输出。
X25045在读写操作之前，需要先向它发出指令，指令名及指令格式如表1所示。
X25045看门狗电路设计及编程X25045硬件连接图如图2所示。
X25045芯片内包含有一个看门狗定时器，可通过软件预置系统的监控时间。
在看门狗定时器预置的时间内若没有总线活动，则X25045将从RESET 输出一个高电平信号，经过微分电路C2、R3输出一个正脉冲，使CPU 复位。
图2电路中，CPU 的复位信号共有3个：上电复位(C1、R2 ，人工复位(S、R1、R2 和Watchdog 复位(C2、R3 ，通过或门综合后加到RESET 端。
C2、R3的时间常数不必太大，有数百微秒即可，因为这时CPU 的振荡器已经在工作。
看门狗定时器的预置时间是通过X25045的状态寄存器的相应位来设定的。
如表2所示，X25045状态寄存器共有6位有含义，其中WD1、WD0和看门狗电路有关，其余位和EEPROM 的工作设置有关。
X25045状态寄存器WD1＝0，WD0=0，预置时间为1.4s 。
WD1＝0，WD0=1，预置时间为0.6s 。
WD1＝1，WD0=0，预置时间为0.2s 。
WD1＝1，WD0=1，禁止看门狗工作。

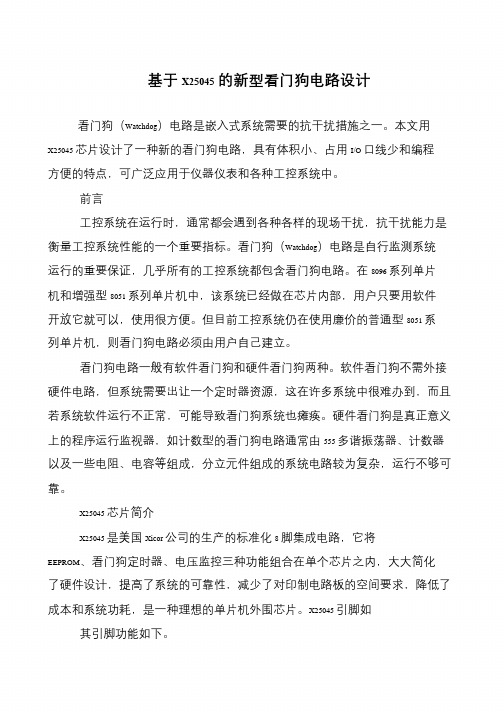

基于X25045的新型看门狗电路设计
基于X25045的新型看门狗电路设计
看门狗（Watchdog）电路是嵌入式系统需要的抗干扰措施之一。
本文用X25045 芯片设计了一种新的看门狗电路，具有体积小、占用I/O 口线少和编程方便的特点，可广泛应用于仪器仪表和各种工控系统中。
前言
工控系统在运行时，通常都会遇到各种各样的现场干扰，抗干扰能力是衡量工控系统性能的一个重要指标。
看门狗（Watchdog）电路是自行监测系统运行的重要保证，几乎所有的工控系统都包含看门狗电路。
在8096 系列单片机和增强型8051 系列单片机中，该系统已经做在芯片内部，用户只要用软件开放它就可以，使用很方便。
但目前工控系统仍在使用廉价的普通型8051 系列单片机，则看门狗电路必须由用户自己建立。
看门狗电路一般有软件看门狗和硬件看门狗两种。
软件看门狗不需外接硬件电路，但系统需要出让一个定时器资源，这在许多系统中很难办到，而且若系统软件运行不正常，可能导致看门狗系统也瘫痪。
硬件看门狗是真正意义上的程序运行监视器，如计数型的看门狗电路通常由555 多谐振荡器、计数器以及一些电阻、电容等组成，分立元件组成的系统电路较为复杂，运行不够可靠。
X25045 芯片简介
X25045 是美国Xicor 公司的生产的标准化8 脚集成电路，它将EEPROM、看门狗定时器、电压监控三种功能组合在单个芯片之内，大大简化了硬件设计，提高了系统的可靠性，减少了对印制电路板的空间要求，降低了成本和系统功耗，是一种理想的单片机外围芯片。
X25045 引脚如
其引脚功能如下。

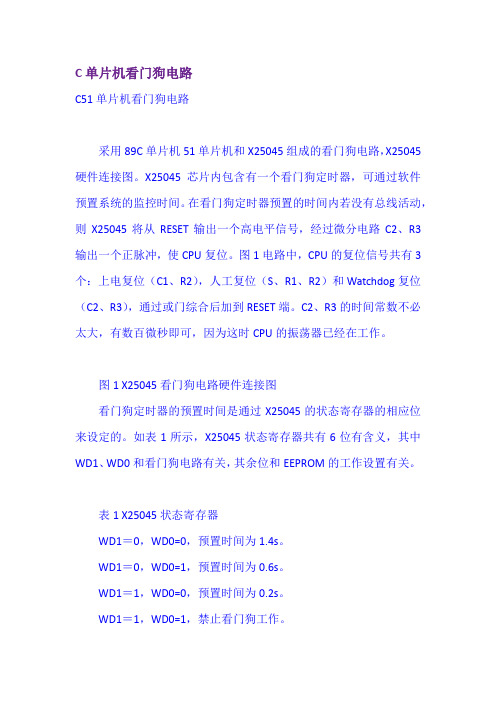

C单片机看门狗电路
看门狗电路的定时时间长短可由具体应用程序的循环周期决定， 通常比系统正常工作时最大循环周期的时间略长即可。编程时，可在 软件的合适地方加一条喂狗指令， 使看门狗的定时时间永远达不到预 置时间，系统就不会复位而正常工作。当系统跑飞，用软件陷阱等别 的方法无法捕捉回程序时，则看门狗定时时间很快增长到预置时间， 迫使系统复位。 以下是 C 语言编写的看门狗程序部分。 #include reg51.h sbit cs=P1^2;/*片选信号由 P1.2 产生*/ sbit sck=P1^3; /*时钟信号由 P1.3 产生*/ sbit si=P1^0; /*SI 由 P1.0 产生*/ sbit so=P1^1; /*SO 由 P1.1 产生*/ sbit c=ACC^7; /*定义位变量*/ bdata unsigned char com; void tran（） /*发送一字节数据子函数*/ { unsigned char i; for（i=0; i<8; i++） { ACC=com; /*将数据放入 a 中*/ si=c; sck=0; /*sck 产生一个上跳变*/ sck=1;
{ ...;系统正常运行的程序部分 { cs=0; /*产生 cs 脉冲*/ cs=1; } } X25045 的看门狗电路使用十分方便。 X25045 内部还集成了 512BEEPROM 和电压运行监视系统，只需这样一块芯片，外加晶振和 复位电路就可以组成单片机的应用系统， 非常适合于便携式仪器和嵌 入式系统的设计。
看门狗芯片X25045
SPI接口应用之一－－－看门狗芯片X25045hadao 发表于 2006-5-8 0:08:41一、引脚定义及通信协议SO：串行数据输出脚，在一个读操作的过程中，数据从SO脚移位输出。
在时钟的下降沿时数据改变。
SI：串行数据输入脚，所有的操作码、字节地址和数据从SI脚写入，在时钟的上升沿时数据被锁定。
SCK：串行时钟，控制总线上数据输入和输出的时序。
/CS ：芯片使能信号，当其为高电平时，芯片不被选择，SO脚为高阻态，除非一个内部的写操作正在进行，否则芯片处于待机模式；当引脚为低电平时，芯片处于活动模式，在上电后，在任何操作之前需要CS引脚的一个从高电平到低电平的跳变。
/WP：当WP引脚为低时，芯片禁止写入，但是其他的功能正常。
当WP引脚为高电平时，所有的功能都正常。
当CS为低时，WP变为低可以中断对芯片的写操作。
但是如果内部的写周期已经被初始化后，WP变为低不会对写操作造成影响。
二、硬件连接三、程序设计状态寄存器：WIP：写操作标志位，为1表示内部有一个写操作正在进行，为0则表示空闲，该位为只读。
WEL：写操作允许标志位，为1表示允许写操作，为0表示禁止写，该位为只读。
BL0，BL1：内部保护区间的地址选择。
被保护的区间不能进行看门狗的定时编程。
WD0,WD1：可设定看门狗溢出的时间。
有四种可选择：1.4s,600ms,200ms,无效。
操作码：WREN 0x06 设置写允许位WRDI 0x04 复位写允许位RDSR 0x05 读状态寄存器WRSR 0x01 写状态寄存器READ 0x03/0x0b 读操作时内部EEPROM页地址WRITE 0x02/0x0a 写操作时内部EEPROM页地址程序代码：＃i nclude <reg51.h>sbit CS= P2^7;sbit SO= P2^6;sbit SCK= P2^5;sbit SI= P2^4;#define WREN 0x06 //#define WRDI 0x04 //#define RDSR 0x05 //#define WRSR 0x01 //#define READ0 0x03 //#define READ1 0x0b //#define WRITE0 0x02 //#define WRITE1 0x0a //#define uchar unsigned charuchar ReadByte() //read a byte from device{bit bData;uchar ucLoop;uchar ucData;for(ucLoop=0;ucLoop<8;ucLoop++){SCK=1;SCK=0;bData=SO;ucData<<=1;if(bData){ ucData|=0x01; }}return ucData;}void WriteByte(uchar ucData)//write a byte to device {uchar ucLoop;for(ucLoop=0;ucLoop<8;ucLoop++){if((ucData&0x80)==0) //the MSB send first{SI=0;}else{SI=1;}SCK=0;SCK=1;ucData<<=1;}}uchar ReadReg() //read register{uchar ucData;CS=0;WriteByte(RDSR);ucData=ReadByte();CS=1;return ucData;}uchar WriteReg(uchar ucData) //write register{uchar ucTemp;ucTemp=ReadReg();if((ucTemp&0x01)==1) //the device is busyreturn 0;CS=0;WriteByte(WREN);//when write the WREN, the cs must have a high lev elCS=1;CS=0;WriteByte(WRSR);WriteByte(ucData);CS=1;return 1;}void WriteEpm(uchar cData,uchar cAddress,bit bRegion)/* 写入一个字节，cData为写入的数，cAddress为写入地址，bRegion为页 */{while((ReadReg()&0x01)==1); //the device is busyCS=0;WriteByte(WREN); //when write the wren , the cs must have a high l evelCS=1;CS=0;if(bRegion==0){ WriteByte(WRITE0);} //write the page addrelse{WriteByte(WRITE1);}WriteByte(cAddress);WriteByte(cData);SCK=0; //CS=1;}uchar ReadEpm(uchar cAddress,bit bRegion)/* 读入一个字节，cAddress为读入地址，bRegion为页 */{uchar cData;while((ReadReg()&0x01)==1);//the device is busyCS=0;if(bRegion==0){WriteByte(READ0); }else{WriteByte(READ1);}WriteByte(cAddress);cData=ReadByte();CS=1;return cData;}main(){WriteReg(0x00);//set the watchdog time as 1.4sCS=1;CS=0; //reset the watchdog}基于X25045的新型看门狗电路图作者：重庆三峡学院应用技术学院谢辉来源：不详点击数：更新时间：2007年02月14日看门狗(watchdog)电路是嵌入式系统需要的抗干扰措施之一。
X25043／45芯片的原理及共应用
ｇｕ ｅｏ ａｅ ｅｕ ｃ ｏ ｆ ｍｏｙ ｎ ａｊｓｎ ｂ ｉｅｆｏｈ ｔ ｉｕ ｇａｅ ｔ ｅ ｔ ｅ ｔｒ ｃｎ ｏ．ｕｔｅｍｏｅ ａｇ ｔｈｖ ｔ ｆｎ ｔｎｏ ｍｅ ｒ ａｄ ｄｕｔ ｇ ｙｔ ｌｓ ｔａｉ ｓ ｐ ｒｄｄｏｂ ａｅ ｒｕｅ ｏｔ １ ｒ ｒ ｒ， ｈ ｉ ｉ ｓ ｔ ｍｐ ａ ｒ Ｆ ｈ
统 的抗干扰能力 。
幸上电复位及低电压检测，即在上电和Ｖ 低于
检 测门限时 ，输 出复位信号 ； ＥＰ Ｍ 存储器可分块或全部锁定保护 ｌ ：ＲＯ
另外 ，在温度控制 中 ，为 了记录用 户的设定值以 及其它参数 （ 如用户设定值、 Ｉ ＰＤ参数以及报警限设 定等 ） ，通常需 要用 ＥＰ ０ （ Ｆ ＡＳ Ｒ Ｍ 或 Ｌ Ｈ）器件来保 存 ，使其 即使在掉 电后 仍能保持数据 。 美 国 Ｘ ｃｒ ｉｏ 公司将这 三种功能融为一体 ，出品 了 可 编 程 看门 狗 监控 的 并 且带 有 Ｅ 的 芯片 ＰＲ ０ Ｍ Ｘ ５４／ ５ ２０３ ４ ，从而可以大大提高了系统的可靠性。 １ Ｘ ５４ ／ ５ ２０ ３ ４ 的特 点与原理 １１Ｘ ５ ４／ ５的特 点［ ． ２０３ ４ １ Ｉ
Ｃ ｅ ｏ ｇ ｕ Ｗａ ｇＤａ ｓ ｕ Ｙ ｎ ｏ ｇ ｈ ｎ ｈ ｎＺｈ ｎ ｈ ａ ｎ ｏｈ ｎ ａ ｇＹ ｎ ｓ ｅ ｇ
（ ｅ ａ ｍｅ ｔ ｆ ｖ ｌ ｃ ｉ ｃ ｒ ｏ Ｄ ｌ ｎ ｎｖ ｒ ｔ ｏ Ｔ ｃｎ ｌ ｙ Ｄ ｌ ０ ３ Ｄ ｐ ｒ ｎ ｏ ＮａａＡｒｈ ｅｔ ｅ ｆ ａｉ ｉｅｓｙ ｆ ｅｈ ｏｏ ， ａ ａ １６ ２ ） ｔ ｔ ｕ ａＵ ｉ ｇ ｉ ｎ １
【 关键词１ ２０３４ 看门狗定时器 ＥＰ Ｏ 单片机 Ｘ ５４／ ５ ｚＲ Ｍ
Ａｂ ｔ ａ ｔ Ｔ ｅＸ２ ０ ３４ ｈｐｐ ｏ ｕ ｅ ｙＸｉｏ ｏ ｐ ｒｔ ｎｉ ｓｒ ｃ ： ｈ ５ ４ ／５ｃ ｉ ｒ ｄ ｃ ｄｂ ｃ ｒｃ ｏ ｅａｉ ｎＡｍｅ ｃ ， ｎｅ ｒ ｔｓｔｅｓ ｓｅ ｒｓ ｔｎ ｉ ｕｔ ｏ ｉ ｒ ａ ｉｔｇ ａｅ ｙ ｔｍ ｅ ｅｔ ｇｃｒ ｉ ｈ ｉ ｃ ， ｗａｃ ｄ ｇｃｒｕ ｔ ｎ Ｐ ｔｈ ｏ ｉ ｉ ａ ｄＥ。ＲＯＭ ｅ ｉｔｒ ａ ｄｉ Ｓ ｅｙｐ ｗｅ ｆｌｉ ｍｃｉｎ Ｔｈ ａ ｅ ｔｏ ｕ ｅ ｅｃ ａ ａｔｒｓｉ， ｃ ｒｇ ｓｅ， ｎ ｔ ｒ ｏ ｒｕ ｎｆ ｔｏ ． ｅｐ ｐ ｒ ｎｒ ｄ ｃ ｄｔ ｈ ｒ ｃｅ ｔｃ ｖ ｉ ｈ ｉ ｐ ｎ ｉｌ ｎ ｓ ｇｍｅ ｏ ｆ ｅＸ２ ０ ３４ ，ｎ ｐｉｄｉ ｅｉｄ ｓｒ ｍｐ ｒｔｒ ａ ｇ ｓ ｍａ ｅ ｅｔｍｐ ｒｔｒ ｉ ｒ ｃｐ ｅ ｄｕ ｉ ｔ ｄｏ ｔ ５ ４ ／５ ａ ｄｉｉ ａ ｌｅ ｔ ｕ ｔｙｔ ａ ｎ ｈ ｈ ｔｓ ｐ ｎｈ ｎ ｅ ｅａｕ ｅ ｕ ｅ ， ￣ ｓ ｇ ｈ ｔ ｅ ｅａ ｅ ｕ
x25045的读写程序 用c51写的
