第6章 设备组装6-116.7.1.3 TMUX 子架TMUX 子架的板位排列如图6.7-3所示，数字表示槽位号。
单板与插槽的对应关系如表6.7-2所示。
图6.7-3 TMUX 子架板位排列表6.7-2 TMUX 子架单板与插槽的对应关系槽位号可插单板 备注7，8 CA 或CSU （两槽位单板类型必须相同）默认槽位7为主用插槽，槽位8为备用插槽DSAE 、SMU 与CSU 板配合使用 1~6，9~14推荐配置汇聚类单板SRM41、SRM42与CA 板配合使用无槽位限制，也可以配置其他单板6.7.2 插拔单板操作1． 取出防静电袋内的单板，检查有无机械性损伤。
由于单板内有大量CMOS元件，接触单板前必须采取可靠的防静电措施。
2． 按照设计资料中的板位图和设备板位资源要求，将单板插入子架相应槽位。
3． 插板步骤如下：（1） 按下扳手簧片，把扳手放到水平位置。
（2） 双手分别抓住单板上、下扳手，将单板对准导轨小心推入，推入过程中应保持单板垂直，可适度用力。
（3） 在单板将要到位时将扳手上的卡口卡住子架的前横梁，两手同时适度用力向下、向上推压单板扳手，直至单板扳手直立、簧片发出“咔哒”的锁定声。
（4） 插板完成，单板面板应与子架单板区外框平齐。
插板操作如图6.7-4所示。
6-12图6.7-4 插单板操作示意图4．拔板操作如下：（1）双手分别抓住上、下扳手，按下扳手簧片，两手同时适度用力向上、向下扳动单板扳手，使单板退出插槽。
（2）用一只手的拇指、食指抓住单板扳手，另一只手把持单板面板，将单板平滑地拉出插槽。
5．由于实际工程应用配置上的不同，每个子架都有一定数量的空槽位，所有空槽位上均配有标准的装饰面板。
装饰面板的插拔可参照单板的插拔进行。
6.7.3 操作注意事项1．由于单板内有大量CMOS元件，接触单板时必须佩戴防静电手环，将人体与系统工作地相连。
如果待安装设备的接地线尚未连接，其机柜上连接的防静电手环并不能起到防静电作用，应采取其他防静电措施。
ZXMP S330在线升级工程指导书
技术文件技术文件名称：ZXSM-2500C远程在线升级工程指导书技术文件编号：版本：V1.0文件质量等级：共39 页(包括封面)拟制何庭宗审核会签标准化批准深圳市中兴通讯股份有限公司目录1.ZXSM-2500C在线升级说明 (3)2.NCP软件基本操作 (3)2.1 NCP运行状态选择 (3)2.2 清空NCP网元数据库 (3)2.3 复位NCP (3)2.4 NCP网元IP地址信息配置 (4)2.5 NCP网元IP地址信息查看 (5)2.6 从计算机传送版本到NCP (6)2.7 从单板上传当前运行版本 (7)3.单板升级基本操作 (9)3.1 通用单板软件/逻辑版本命名规则 (9)3.1.1 单板软件扩展名规则 (10)3.1.2 单板逻辑扩展名规则 (10)3.2 2500C单板软件/逻辑文件名规则 (10)3.3 单板版本状态查询 (11)3.4 单板软件/逻辑升级流程 (13)3.4.1 单板软件/逻辑程序下发 (13)3.4.2 单板软件/逻辑程序试运行 (14)3.4.3 单板软件/逻辑程序激活 (16)3.5 单板软件和逻辑同时升级流程 (17)3.5.1 单板软件和逻辑程序同时试运行 (17)3.5.2 单板软件和逻辑程序同时激活 (18)4.NCP升级基本操作 (19)4.1 NCP版本状态查询 (19)4.2 NCP软件/逻辑升级流程 (21)4.2.1 NCP软件/逻辑程序下发 (22)4.2.2 NCP软件/逻辑程序试运行 (23)4.2.3 NCP软件/逻辑程序激活 (26)4.2.4 NCP数据库下载 (27)5.远程网元升级流程 (29)5.1 远程网元NCP软件/逻辑升级流程 (29)5.2 远程网元单板软件/逻辑程序升级流程 (30)5.2.1 非工作ECC单板 (30)5.2.2 工作ECC单板 (30)6.远程在线升级影响分析 (32)6.1 业务影响分析 (32)6.1.1 网元工作正常 (32)6.1.2 升级过程中网元发生断电 (32)6.2 升级风险分析 (33)6.3 在线升级策略 (34)7.升级完毕，清理现场要求 (35)7.1 清理现场要求 (35)7.2 版本删除方法 (35)7.3 相关技巧 (35)7.4 FTP技巧 (36)ZXSM-2500C在线升级工程指导书1. ZXSM-2500C在线升级说明ZXSM-2500C支持NCP程序、单板软件和逻辑版本的在线升级，使得ZXSM-2500C版本的升级非常方便。

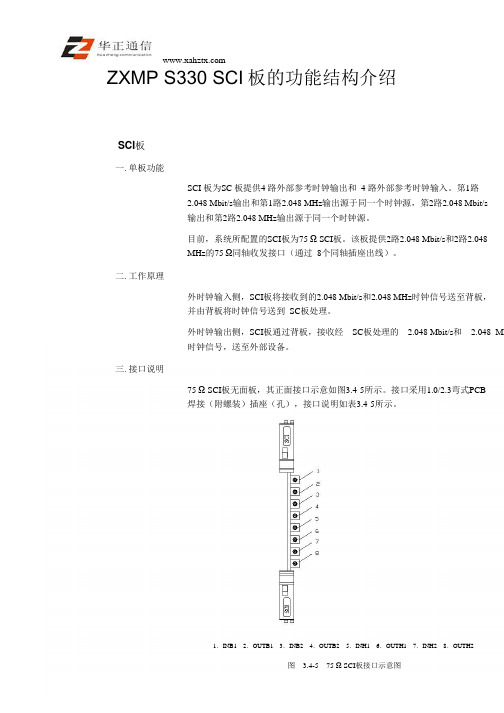

ZXMP S330SCI板的功能结构介绍
ZXMP S330 SCI板的功能结构介绍SCI板一.单板功能SCI 板为SC 板提供4 路外部参考时钟输出和4 路外部参考时钟输入。
第1路2.048 Mbit/s输出和第1路2.048 MHz输出源于同一个时钟源，第2路2.048 Mbit/s输出和第2路2.048 MHz输出源于同一个时钟源。
目前，系统所配置的SCI板为75 Ω SCI板。
该板提供2路2.048 Mbit/s和2路2.048MHz的75 Ω同轴收发接口（通过8个同轴插座出线）。
二.工作原理外时钟输入侧，SCI板将接收到的2.048 Mbit/s和2.048 MHz时钟信号送至背板，并由背板将时钟信号送到SC板处理。
外时钟输出侧，SCI板通过背板，接收经SC板处理的 2.048 Mbit/s和 2.048 M时钟信号，送至外部设备。
三.接口说明75 Ω SCI板无面板，其正面接口示意如图3.4-5所示。
接口采用1.0/2.3弯式PCB焊接（附螺装）插座（孔），接口说明如表3.4-5所示。
1．INB1 2．OUTB1 3．INB2 4．OU TB2 5．INH1 6．OU TH1 7．INH2 8．OUTH2图 3.4-5 75 Ω SCI板接口示意图表 3.4-5 75 Ω SCI板接口说明接口编号接口名称定义1 2 3 4 5 6 7 8 INB1 第1路 2 Mbit/s同步时钟输入接口第1路 2 Mbit/s同步时钟输出接口第2路 2 Mbit/s同步时钟输入接口第2路 2 Mbit/s同步时钟输出接口第1路 2 MHz同步时钟输入接口第1路 2 MHz同步时钟输出接口第2路 2 MHz同步时钟输入接口第2路 2 MHz同步时钟输出接口OUTB1INB2OUTB2INH1OUTH1INH2OUTH2注：接口编号顺序如图 3.4-5所示。
SDH设备开局指导书-ZXMP-S200-S330-S385-320-360-380-390
联通开局流程第一部分开局注意事项1．设备机箱、风扇插箱是否安装牢固，机箱无异物。
2．安装的单板数量和位置是否正确，单板插装到位。
3．检查各线缆（含电源线、尾纤、2M电缆、DDF架及设备的保护地线）布放是否正确、符合规。
4．设备直流引入必须是二次下电，检查是否有短路、主备电源是否正常工作。
5．插拔主板时，一定要戴防静电手环。
测试完后，尾纤头务必戴上帽。
6．开局时，务必配合施工单位做好测试工作，其中包含：2M测试，每个2M测试必须通过，保证每个2M在以后开通业务时都能正常使用；本端各光口测试，测试项目有平均发送光功率、灵敏度、最小过载光功率等，若测试中发现有不符合指标要求的单板应立即更换，保证在工程验收后运维部门在需要时能正常使用设备配置的各个单板；线路接收光功率必须在本端光口灵敏度和最小过载光功率之间，与本端光口对接之后，本端光口无性能值。
7．开局完之后，必须进行时钟板、交叉板倒换测试。
8．设备开局时网元MAC地址的后三段统一由该网元IP地址的前三段转换成16进制得到。
（注意:ID/IP一定要与网管核实，以防ID/IP与网管ID/IP有冲突）9．时钟配置。
线路抽取时钟，启用SSM字节，ITU标准。
与上游网元连接正常后，时钟应锁定。
如果不能锁定，应检查时钟配置是否正确、跟上游网元光连接是否正常，如果这两项检查都没有问题，那么需要跟运维的传输网管联系请传输值班人员查看上游网元是否启用SSM字节、是否采用ITU标准。
10．时隙配置。
对于位于环网中间的新开网元，在接入环网之前还要配置时隙串通，注意：全部使用VC12串通，不能使用AU串通。
11．在开局时碰到任何问题和疑问，必须立即沟通，并解决问题。
12．完成开局所有操作后打给网管确认后离站。
13、加强对网管复核检查工作，每月督导至少一次到网管对当月入网的网元的配置情况进行检查和复核，以减少漏配和误配情况。
14、针对目前最特出的问题IPID冲突问题，每期工程前由督导做好待入网设备的IP/ID规划，入网后提交相应的资料给联通运维。
ZXMP S330光放大板OA功能结构介绍
ZXMP S330 光放大板OA功能结构介绍光放大板OA一.概述OA 板实现对光线路信号的放大。
单板可提供1 路光信号的放大功能。
光放大功能与码速率无关，可以实现1550nm窗口各种速率SDH信号的放大功能。
OA板与其他光线路板的连接如图3.9-1所示。
图中，东向光线路板输出的光信号进入光放大板放大后输出，西向光线路板接收。
东向光线路板西向光线路板OA板图 3.9-1 OA板与其他单板的连接关系示意图OA板可插在子架所有业务板槽位（即业务板槽位1~6、11~16），如图3.9-2所示。
业务接口板业务接口板业务接口板业务接口板业务接口板业务接口板时钟接口板电源板电源板业务接口板业务接口板业务接口板业务接口板业务接口板业务接口板网元控制接口板171 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16业务板业务板业务板业务板业务板业务板时钟板时钟板交叉板交叉板业务板业务板业务板业务板业务板业务板网元控制板1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17图 3.9-2 OA板的子架插板位置示意图二.单板功能OA板通过放1550 nm波长的光功率，提高系统无中继的传输距离，为光信号提供透明的传送通道，数据速率包括2.5 Gbit/s、622 Mbit/s和155 Mbit/s。
OA 板支持发送光功率、接收光功率、模块温度和激光器工作电流四个EDFA模块参数查询。
EDFA（掺铒光纤放大器）是光放大板的核心。
关于EDFA的简要说明请参见“附录 A 术语”。
应用时，根据EDFA所处位置和作用，一般分为OBA（光功率放大器）、OPA（光前置放大器）以及OLA（光线路放大器）。
OBA位于系统的发射端，用于提高系统的发射功率，增大中继距离；OPA位于系统的接收端，放大传输后的小信号，提高系统接收机的输入功率；OLA位于系统光纤线路中间，用于替代光电再生中继器。
ZXMP S330 OA板按照其所处位置和作用，分为OBA板和OPA板。
旧版本ZXMP-S330开局方法
旧版本ZXMP-S330开局流程假设所写网元IP为 200.1.86.18拨码开关全为ON 状态,NCP 处于download 状态，运行cmd1.输入ping 192.192.192.11 按＜Enter＞键2．输入telnet 192.192.192.11，用户和密码为空；3．在“ZTE+>”提示符下输入删除数据库命令：ZTE+>d-erase -d1按＜Enter＞键4．在“ZTE+>”提示符下输入IP 地址信息配置命令：ZTE+>d-cfgnet5．系统依次提示输入以下信息。
SMCC IP address ：（直接ENTER）SMCC IP subnet mask ：（直接ENTER）NE IP address ：输入网元的IP 地址, (网元IP: 200.1.86.18 )按EnterNE subnet mask ：输入网元的子网掩码,(网元掩码: 255.255.255.0 )按Enter Gateway IP address ：不需要输入，(网关不设，直接ENTER)Mac address：输入网元的物理地址。
(MAC地址：00:1:86 )按Enter网元板位图：SC：时钟板CS：交叉板OL4：622M光板ET1：支路板ZXMP-330各单板运行灯状态：1:NCP 板正常时，NOM 绿灯有规律慢闪（无告警时记录“正常”；告警时尽量准确记录告警灯状态，对于业务单板必须记录告警单板的槽位号）ALM 红灯亮，表示网元/单板告警2:CSA 板正常时，NOM 绿灯有规律慢闪ALM 红灯亮，表示单板告警3:SC 板正常时，NOM 绿灯有规律慢闪ALM 红灯亮，表示单板有告警4:OL16 板正常时，NOM 绿灯有规律慢闪ALM 红灯亮，表示单板告警5:LP4 板正常时，NOM 绿灯有规律慢闪ALM 红灯亮，表示单板告警6:LP1 板正常时，NOM 绿灯有规律慢闪ALM 红灯亮，表示单板告警7:EPE3 板正常时，NOM 绿灯有规律慢闪ALM 红灯亮，表示单板告警8:EPT3 板正常时，NOM 绿灯有规律慢闪ALM 红灯亮，表示单板告警9:EPE1 板正常时，NOM 绿灯有规律慢闪ALM 红灯亮，表示单板告警10:EPT1 板正常时，NOM 绿灯有规律慢闪ALM 红灯亮，表示单板告警。
ZXMP S330EOS分系统各单板功能结构介绍
ZXMP S330 EOS分系统各单板功能结构介绍1.概述EOS分系统提供以太网电（光）接口接入，实现局域网间、局域网和广域网的业务经过SDH系统互联功能。
分系统包含以下单板：智能快速以太网主板SFEx6、以太网电接口板EIFEx4、光接口板OIS1x4、以太网接口桥接板BIFE。
各单板配合如表3.12-1所示。
表 3.12-1 EOS分系统各单板配合说明实现功能所需单板备注以太网电业务处理SFEx6、EIFEx4SFEx6、EIFEx4、BIFESFEx6、OIS1x4 - -以太网电处理1:N（N≤5）单板保护功能以太网光业务处理不提供接口保护功能注：ZXMP S330支持最多同时配置两组的以太网电业务1:N（N≤5）单板保护。
EOS分系统在子架中的位置如图3.8-2所示。
各单板可用槽位如表3.12-2所示。
表 3.12-2 EOS分系统各单板可用槽位列表单板代号可用槽位备注保护板槽位可从业务板槽位组1~6 或11~16 中各选择1个下层业务板SFEx6 业务槽位1、2、15、16仅支持2条AU-4总线，业务槽位5、6、11、12支持16条AU-4总线，其他业务槽位支持4条AU-4总线1~6、11~16EIFEx4 、上层业务接口-OIS1x4 板1~6、11~16上层业务接口当实现以太网电业务1:N（N≤5）单板保护时使用，插在板1~6、11~16 保护板对应的业务接口板槽位BIFE2 .SFEx6板2.1单板功能SFEx6板主要功能如下：1．用户侧支持4个用户口（LAN信号接入接口），可处理4路以太网光或电信号。
其物理电接口由EIFEx4板提供，物理光接口由OIS1x4板提供。
第2．系统侧提供6个广域网方向，即提供6个N×2.176 M带宽的WAN接口。
每个广域网方向可以根据需要配置1~46个VC-12（采用虚级联方式），能够灵活实现2 M带宽到100 M带宽的任意配置，所有的系统侧最多可以配置252个VC-12。
S330操作手册
5. 界面操作 5.1 显示器布局和主菜单
状态栏
主菜单按钮
快捷按钮
14
0970 0090
截图
S 330/331 中文, V1.0, 2015年11月5日
5.2 状态栏图标
U盘已连接 传感器连接已更改，和配置不匹配 正在进行数据记录 传感器校正已过期 警报启动
S 330 / 331
系统错误 传感器连接和配置不匹配 RTC备用电池状态 电脑已连接（通过USB接口）
功率 [W] 3.0 5.0 3.0 1.3 1.0 0.5 0.5
S 330 /331可以给外部传感器提供10 W的电源功率。 请参照左侧的表格计算S 330 / 331最多可以支持多少 个传感器同时工作。如果需要连接的传感器总功耗超出 10 W，请选择额外的传感器电源：0554 0006, 0554 0007.
5.3 测量值界面
Hale Waihona Puke 选择分组如果每个测量点有4个以 上的测量通道，点击这 里翻页查看
测量点名称和测量通道名称
S 330/331 中文, V1.0, 2015年11月5日
截图按钮。将截图文件 保存为PNG格式的图片 文件
每页最多显示4个测量点。使用该按钮前后翻页。
0970 0090 15
5.4 曲线界面
2
-Vb 传感器电源负极
3 +Vb 传感器电源正极
4
D+ Modbus传感器输入
5
D- Modbus传感器输入
6 GND Modbus传感器通讯地线
1
SDI CS-iTEC传感器的数字通讯信号
2
-Vb 传感器电源负极
3 +Vb 传感器电源正极
ZXMP_S385、S330、S325、S200设备开局
ZXMP S385、S330、S325、S200设备开局
1、NCP进入DOWNLOAD状态，此时设备的IP为192.192.192.11，然后用网线
连接NCP板的QX接口至电脑。
1）对于S385设备：将NCP板拨码开关改为全ON，即进入download状态2）对于S330、S325设备：按住NCP板的截铃按钮5秒钟，即进入download 状态
3）对于S200设备：按住NCP板的截铃按钮30秒钟，即进入download状态
2、TELNET 192.192.192.11进入设备后运行命令清除数据库；
命令为是d-erase –d1
3、运行d-cfgnet命令进入设备IP地址配置
依次输入网元IP地址、子网掩码、MAC地址等信息，输入时注意将不同网元的mac地址设置为不同，最简单的方法是将MAC地址中的最后2位设置成和网元ID一致。
由于网元ID不可能出现重复，那么这样一个网络内的MAC地址就不会冲突了。
将修改后的信息进行保存后退出。
4、运行d-reboot，重启NCP单板
5、对于S385设备，将拨码开关还原，并把网线由NCP板拔下插到QXI接口板
的QX接口上。
ZXMP S330各单板的结构介绍
ZXMP S330各单板的结构介绍1．简要介绍ZXMP S330单板的命名和各功能单元组成。
2．介绍ZXMP S330单板的结构。
3．以功能单元为单位，介绍ZXMP S330各单板的功能、原理、面板和接口。
1 .单板概述ZXMP S330以功能单元为基础，开发出各种单板。
各单板命名如表3.1-1所示。
各功能单元命名如表3.1-2所示。
表3.1-1 ZXMP S330单板命名列表序号单板代号单板名称名称含义备注1 2 3 4 5 6 7 8 9 MB 背板Mother Board -----CSA A型交叉板Cross-Switch type ACross-Switch type BSynchronous ClockSynchronous Clock InterfaceNet Control ProcessorNet Control Processor InterfacePowerCSB B型交叉板SC 时钟板SCI（75）NCP75 Ω时钟接口板网元控制板带公务功能NCPIPWROL16x1网元控制接口板电源板--1路STM-16光线路板Optical Line STM-16 -光接口速率可10 OL1/4x4 4路STM-1/4光线路板Optical Line STM-1/4×4 配置为STM-1或 STM-4LP1x1 LP1x2 LP4x1 LP4x2 OIS1x1 OIS1x2 OIS1x4 OIS4x1 OIS4x2 BIS1 1路STM-1线路处理板2路STM-1线路处理板1路STM-4线路处理板2路STM-4线路处理板1路STM-1光接口板2路STM-1光接口板4路STM-1光接口板1路STM-4光接口板2路STM-4光接口板STM-1接口桥接板Line Process STM-1 -1112 Line Process STM-1×2Line Process STM-4-- Line Process STM-4×2Optical Interface of STM-1Optical Interface of STM-1×2Optical Interface of STM-1×4Optical Interface of STM-4Optical Interface of STM-4×2--1314 - - - -1516Bridge Interface of STM-1 有保护时使用ESS1x2 2路STM-1电接口倒换板Electrical Switching of STM-1×2 -序号 单板代号 单板名称名称含义Electrical Process of E1×21（75 Ω）备注 EPE1x21 21路 E1电处理板 接口为 75 Ω （75） 17EPE1x21 Electrical Process of E1×21 （120 Ω）21路 E1电处理板 接口为 120 Ω 接口为 100 Ω （120） EPT1x21 Electrical Process of T1×21 （100 Ω）18 1921路 T1电处理板 （100） EPE1B21路 E1/T1电处理板Electrical Process of E1/T1×21支持成帧方式 有保护时使用， 插在E1/T1保护板对应的接口 板槽位20 21BIE1x21 21路 E1/T1电接口桥接板 Bridge Interface of E1/T1ESE1x21Electrical Switching of E1×21 （75 Ω）21路 E1电接口倒换板 接口为 75 Ω（75） ESE1x21 Electrical Switching of E1/T1×21 接口为 21路 E1/T1电接口倒换板 （120）（120 Ω/100 Ω） 120 Ω/100 Ω 22 23 24EPE3x3 EPT3x3 EP3x33路 E3电处理板 3路 T3电处理板 3路 E3/T3电处理板Electrical Process of E3×3 Electrical Process of T3×3 Electrical Process of E3/T3×3- - -有保护时使用， 插在E3/T3保护板对应的接口 板槽位25 26 BIE3x3 ESE3x3 3路 E3/T3电接口桥接板 3路 E3/T3电接口倒换板Bridge Interface of E3/T3×3Electrical Switching of E3/T3×3 -根据封装方式 不同，有两种类型单板 SFEx6 （ PPP ） 和 SFEx6（GFP ）27 SFEx6智能快速以太网主板Smart Fast EthernetElectrical Interface of Smart Fast Ethernet28 29 EIFEx4 BIFE4路以太网电接口板-有保护时使用，插在 SFEx6 保 以太网接口桥接板Bridge Interface of Fast Ethernet护板对应的接 口板槽位30 31 AP1x4 OA 4个 155端口 ATM 处理板 ATM Processor with 4 STM-1 port Opitcal Amplifier - - 光放大板 Ethernet Function Fan board ProcessorwithRPR32 RSEB 内嵌 RPR 处理板 - 33 34FAN FMB风扇板 - -风扇背板Fan Mother Board表3.1-2 ZXMP S330各功能单元命名列表序号名称代号代号含义包括单板1 2 SC单元SCU Synchronous Clock UnitNet Control Processor UnitSC、SCINCP单元NCPU NCP、NCPIEPE1x21、EPT1x21、EPE1B、ESE1x21、BIE1x213 4 E1/T1分系统EP1EP3Electrical Tributary E1/T1Electrical Tributary E3/T3 EPE3x3、EPT3x3、EP3x3、ESE3x3、BIE3x3E3/T3分系统OL1/4分系统LP1x1、LP1x2、LP4x1、LP4x2、OIS1x1、OIS1x2、OIS4x1、OIS4x2、ESS1x2、BIS15 OL1/4 Optical Line STM-1/STM-46 7 8 EOS分系统ATM分系统RPR分系统EOSATMRPREthernet over SDHATM ProcessingRPR ProcessingSFEx6、EIFEx4、OIS1x4、BIFEAP1x4、OIS1x4RSEB、OIS1x4、EIFE×42. 单板结构从结构上分，ZXMP S330单板分为业务/功能接口板和业务/功能板两类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表 8.2-6 风扇电缆信号定义
A端 12 芯_12 12 芯_11 12 芯_10 12 芯_8 12 芯_7 12 芯_6 12 芯_5 12 芯_4 12 芯_3 12 芯_9 12 芯_1 12 芯_2
引脚 B端
12 芯_12 12 芯_11 12 芯_10 12 芯_8 12 芯_7 12 芯_6 12 芯_5 12 芯_4 12 芯_3 12 芯_9 12 芯_1 12 芯_2
第 8 章 内部线缆检查
3． 连接关系
子架电源电缆根据长度不同分为 4 种，分别适用于不同机柜、不同子架配 置的情况。每种电源电缆的编号、名称和应用情况如 表 8.2-2 所示。
电缆名称 电缆编号
子
架
电
源
336.02L01A
电
缆
A
子
架
电
源
336.02L01B
电
缆
B
子
架
电
源
336.02L01C
电
缆
C
子
灯板告警截铃电缆采用 2 芯多股屏蔽线、8 芯多股双绞圆电缆。A 端为 DB9 直式电缆焊接插头（针）；B1 端为 DB15 直式电缆焊接插头（针）；B2 端 为 2A250VAC 单刀双掷扭子开关，当电路闭合时为“正常”，断开时为“截 铃”。
2． 信号定义
灯板告警截铃电缆分两部分：一部分为灯板告警部分，该部分信号定义如 表 8.2-4 所示；一部分为截铃信号定义，该部分电缆色谱对应关系如 表 8.2-5 所示。
A向
59 A 16
1
2
7
3 26
4
B向
2
8 15 B
19
5 B1端
A端
B2端
1．DB9 直式电缆焊接插头（针） 2．标签 3．8 芯多股双绞圆电缆 4．DB15 直式电缆焊接插头（针） 5．2A250VAC 单刀双掷扭子开关 6．热缩套管 7．2 芯多股屏蔽线
图 8.2-5 灯板告警截铃电缆示意图
1． 线缆说明
-48V GND PGND -48V
-48V GND PGND
-48V
-48VIn_2
4
1
DC1
PGND汇流排
-48V GND汇流排
-48V GND汇流排
PGND -48V
-48V GND
-48V GND
PGND -48V
DC2
PGND汇流排
子 架 电源板（左）
电源板（右）
注：图中外接-48 V 电源线经过一个汇接柱，分成 8 路，分别与电源分配箱的子架电源区和防雷单元连接。
A端 2
1．3 芯 2.54 间距直式电缆压接插头（壳体） 2．风扇
图 8.2-12 风扇组件导线示意图
1． 线缆说明 风扇组件导线为风扇自带红、黑、白色导线。A端采用 3 芯 2.54 间距直式 电缆压接插头（壳体），插头引脚编号如 图 8.2-10 所示。
2． 连接关系 A 端连接到风扇板的 FAN 插座。
注：“PWR1(主)”、“PWR2(备)”分别指主备电源板的电源输入接口。
8-3
ZXMP S330（V1.3）基于 SDH 的多业务节点设备 安装手册
以双电源供电、单子架系统为例，ZXMP S330 内部电源、地线连接关系如 图 8.2-2 所示。
电源分配箱
-48VIn_1
1
4
外接-48V电源1
外接-48V电源2
1．灯板告警接口
图 8.2-4 背板灯板告警接口位置示意图
8-5
ZXMP S330（V1.3）基于 SDH 的多业务节点设备 安装手册
8.2.3 灯板告警截铃电缆
灯板告警截铃电缆使设备告警通过电源分配箱告警灯板的指示灯显示，使设备告 警通过机柜的截铃开关给出声音提示，电缆结构如 图 8.2-5 所示。
2． 信号定义 灯板告警线缆信号定义如 表 8.2-3 所示。
表 8.2-3 灯板告警线缆信号定义
针脚
A端
B端
DB15_4
DB9_8
DB15_5
DB9_4
DB15_12
DB9_1
DB15_13
DB9_2
DB15_14
DB9_3
DB15_15
DB9_6/7
8 芯多股双绞 圆电缆色谱 白 蓝 白 橙 白 绿
图 8.2-7 背板黑色接线柱位置示意图
B 端连接到机柜右侧保护地汇流排。
8-7
ZXMP S330（V1.3）基于 SDH 的多业务节点设备 安装手册
8.2.5 风扇电缆
风扇电缆如 图 8.2-8 所示。
A端
B端
图 8.2-8 风扇电缆示意图
1． 线缆说明 风扇电缆采用 0.5 mm2 黑色多股导线，A 端、B 端均为 12 芯 2.54 间距直式 电缆压接插头（壳体）。
-48 V：-48 V 电源 -48 VGND：-48 V 地 GND：工作地
3． 连接关系
A 端连接到子架背板后面 X6。B 端连接到风扇背板 XJ2。
8-9
ZXMP S330（V1.3）基于 SDH 的多业务节点设备 安装手册
8.2.7 风扇内接电缆
风扇内接电缆如 图 8.2-11 所示。
A端
3． 连接关系
A 端连接到子架背板后面 X5。B 端连接到风扇背板 XJ1。
8-8
8.2.6 风扇电源备份电缆
风扇电源备份电缆如 图 8.2-9 所示。
第 8 章 内部线缆检查
A端
B端
图 8.2-9 风扇电源备份电缆示意图
1． 线缆说明
风扇电源备份电缆采用 0.5 mm2 黑色多股导线。A端、B端均为 3 芯 2.54 间 距直式电缆压接插头（壳体），插头引脚编号如 图 8.2-10 所示。
8.2.4 子架保护地线
子架保护地线如 图 8.2-6 所示。
A端
B端
图 8.2-6 子架保护地线示意图
1． 线缆说明 子架保护地线采用黄绿色 4 mm2 多股导线，A、B 两端均为预绝缘端子。
2． 连接关系 A端连接到子架背板PGND（15 A黑色接线柱），如 图 8.2-7 所示。
1．15 A 黑色接线柱
表 8.2-4 灯板告警截铃电缆灯板告警部分信号定义
A端 DB9_8 DB9_4 DB9_1 DB9_2 DB9_3 DB9_7
针脚 B1 端
DB15_4 DB15_5 DB15_12 DB15_13 DB15_14 DB15_15
8 芯多股双绞 圆电缆色谱 白 蓝 白 橙 白 绿
信号定义
-48 VGND：-48 V 地 GREEN（-48 V）：-48 V 电源指示（绿灯） RING：告警振铃信号 RED：紧急/主要告警信号 YELLOW：次要告警信号 GND：工作地
架
电
源
பைடு நூலகம்336.02L01D
电
缆
D
表 8.2-2 子架电源电缆列表
长度 1.2 m 1.8 m 2.3 m 2.9 m
机柜形式 2.0 m/2.2 m/2.6 m 机柜 2.0 m/2.2 m/2.6 m 机柜 2.0 m/2.2 m/2.6 m 机柜 2.6 m 机柜
A端 子架一 PWR1(主)
子架一 PWR2(备)
B端
图 8.2-11 风扇内接电缆示意图
1． 线缆说明 风扇内接电缆采用 2 芯红蓝多股双绞线、黄色多股导线。A 端、B 端均为 3 芯 2.54 间距直式电缆压接插头（壳体）。
2． 连接关系 A 端连接到风扇指示灯板。B 端连接到风扇板的 LED 插座。
8.2.8 风扇组件导线
风扇组件导线如 图 8.2-12 所示。
信号定义
-48 VGND：-48 V 地 GREEN（-48 V）：-48 V 电源指示（绿灯） RING：告警振铃信号 RED：紧急/主要告警信号 YELLOW：次要告警信号 GND：工作地
3． 连接关系
A端连接到子架背板灯板告警接口（ALM_SHOW），如 图 8.2-4 所示。
B 端连接到电源分配箱告警灯板上的 DB9F 插座。
信号定义
FANA_I：风扇状态指示信号 FANB_I：风扇状态指示信号 FANC_I：风扇状态指示信号 FANAO：风扇输出控制信号 FANBO：风扇输出控制信号 FANCO：风扇输出控制信号 FANA_BAK：风扇备用信号 FANB_BAK：风扇备用信号 FANC_BAK：风扇备用信号 GND：工作地 -48 V：-48 V 电源 -48 VGND：-48 V 地
图 8.2-2 内部电源、地线连接关系示意图
8.2.2 灯板告警线缆
灯板告警线缆使设备告警通过电源分配箱告警灯板的指示灯显示，线缆结构如 图 8.2-3 所示。
A向 8 15 A 19
A端
图 8.2-3 灯板告警线缆示意图
B向
5 B
9
16
B端
8-4
第 8 章 内部线缆检查
1． 线缆说明 灯板告警线缆采用 8 芯多股双绞圆电缆。A 端为 DB15 直式电缆焊接插头 （针），B 端为 DB9 直式电缆焊接插头（针）。
8-10
第 8 章 内部线缆检查
8.2.9 LED 连接电缆
LED连接电缆使设备告警状态在机柜前门告警灯板显示，电缆结构如 图 8.2-13 所 示。
1
2
1
A端
B端
1．热缩套管 2．标签
图 8.2-13 LED 连接电缆示意图
1． 线缆说明 LED 连接电缆采用 8 芯多股双绞圆电缆。A、B 端均为 6 芯 2.54 间距直式 电缆压接插头（壳体）
8-6
