广东省河源市正德中学九年级物理205磁生电课件(共22张PPT)
合集下载
物理人教版九年级全册20.5磁生电 PPT课件
学习目标:
1.掌握电磁感应现象, 知道产生感应电流的 条件; 2.知道发电机的结构与工作原理, 发电机发 电过程的能量转化; 3.热情投入, 高效学习。
电能生磁
如何才能让磁产生电呢?
法拉第1791年出生於英國薩 利, 由於家境貧寒, 童年時 生活很清苦。法拉第小的時 候, 在父親的教導下, 學習 簡單的加減乘除計算。十三 歲就到一家書店學習釘書, 成為一名釘書匠。這一段時 間, 對他的一生有深遠的影 響。法拉第在電學中的成就 首推兩大定律與發電機的發 明。
2.判课断:本下列练状习况中, 哪些状况有感应电流产生? 甲乙
N
N
S
S
课本练习
丙丁N
N
S
S
3练.导习体2在磁场里做切割磁感线运动,
导体的两端将产生__感__应__电__压___。
1.
4.感应电流的方练向习与3_导__体__运___动__方___向
和__磁__感__线__方__向______有关。5源自在练电习磁5感应现象中, 导体切割磁感
线运动时, 产生了__感___应__电__流______。
由此可见, 在电磁感应现象中,
机__械____能转化为_电_____能。
二、发电机
发电机是把机械能 转化为电能的机器
发电机原理: 电磁感应现象
大型发电机由于电流较大, 所以 不能使用电刷, 一般采用线圈不 动、磁极旋转的方式来发电。
一N上、电磁感应
线右
一.电产流生和感能应电量流结的论条件:
1、导体要做切割磁感线运动。
2、做切割磁感线运动的只能是闭合电路的 一部分导体
二. 导体中感应电流的方向跟导体运动方 向和磁感线方向有关。 三. 在电磁感应现象中, 机械能转化为电 能。
1.掌握电磁感应现象, 知道产生感应电流的 条件; 2.知道发电机的结构与工作原理, 发电机发 电过程的能量转化; 3.热情投入, 高效学习。
电能生磁
如何才能让磁产生电呢?
法拉第1791年出生於英國薩 利, 由於家境貧寒, 童年時 生活很清苦。法拉第小的時 候, 在父親的教導下, 學習 簡單的加減乘除計算。十三 歲就到一家書店學習釘書, 成為一名釘書匠。這一段時 間, 對他的一生有深遠的影 響。法拉第在電學中的成就 首推兩大定律與發電機的發 明。
2.判课断:本下列练状习况中, 哪些状况有感应电流产生? 甲乙
N
N
S
S
课本练习
丙丁N
N
S
S
3练.导习体2在磁场里做切割磁感线运动,
导体的两端将产生__感__应__电__压___。
1.
4.感应电流的方练向习与3_导__体__运___动__方___向
和__磁__感__线__方__向______有关。5源自在练电习磁5感应现象中, 导体切割磁感
线运动时, 产生了__感___应__电__流______。
由此可见, 在电磁感应现象中,
机__械____能转化为_电_____能。
二、发电机
发电机是把机械能 转化为电能的机器
发电机原理: 电磁感应现象
大型发电机由于电流较大, 所以 不能使用电刷, 一般采用线圈不 动、磁极旋转的方式来发电。
一N上、电磁感应
线右
一.电产流生和感能应电量流结的论条件:
1、导体要做切割磁感线运动。
2、做切割磁感线运动的只能是闭合电路的 一部分导体
二. 导体中感应电流的方向跟导体运动方 向和磁感线方向有关。 三. 在电磁感应现象中, 机械能转化为电 能。
广东省河源市正德中学人教版九年级物理一轮复习课件：能量能源2(共22张PPT)
备考训练

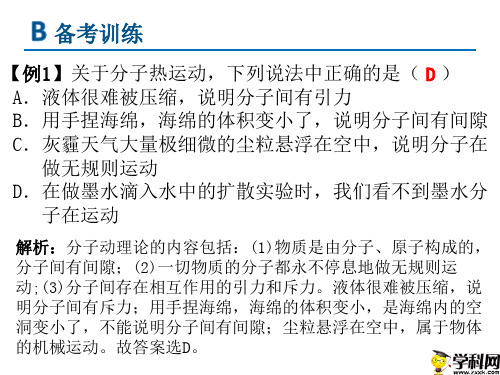

【例1】关于分子热运动，下列说法中正确的是（ D ） A．液体很难被压缩，说明分子间有引力 B．用手捏海绵，海绵的体积变小了，说明分子间有间隙 C．灰霾天气大量极细微的尘粒悬浮在空中，说明分子在 做无规则运动 D．在做墨水滴入水中的扩散实验时，我们看不到墨水分 子在运动
