对旋轴流主扇通风机
对旋式轴流通风机安全技术操作规程
对旋式轴流通风机安全技术操作规程一、启动前操作准备1、检查防爆门是否完好。
2、检查蝶阀风门（垂直门）位置是否处于开启状态，各部联接螺丝是否紧固。
3、检查电机转向是否正确，风筒内不留杂物，手动盘车应平稳轻快，无刮卡、磨擦现象。
4、检查配电室内的供电运行方式式，进线柜是否合闸有电，确认好即将开启主扇配电柜是否处在正向隔离刀闸合闸位置。
5、检查各开关柜的隔离开关，各种继电器按钮是否复位，真空开关是否合闸，操作按钮是否完好，具备合闸条件。
6、检查电机制动装置是否处于离开状态。
二、轴流主扇的启动操作方法一、配电柜就地启动1、将两电机启动柜的“就地、远控”按钮打到“就地档”，先起动2＃电机，待2＃电机起动正常（约20秒），再开起1＃电机。
方法二、PLC柜远控启动1、将两电机启动柜的“就地、远控”按钮打到“远控档”，PLC柜工作方式的转换开关打到“手动档”，检查PLC屏风机边指示灯为绿色，表示该台风机具备启动条件，用手在触摸屏对应的地方点动风机，启动柜将自动起动主扇。
2、将两电机启动柜的“就地、远控”按钮打到“远控档”，PLC柜工作方式的转换开关打到“手动档”，检查风机、风门、开关柜具备启动条件，然后启动触摸屏下面对应主扇的按钮，先起动2＃电机，待2＃电机启动正常（约20秒），再开起1＃电机。
3、启动时如果PLC屏出现故障，方法二不能实现启动，立即改用方法一启动。
启动时电动合闸不能实现立即改用手动储能。
4、启动时如出现故障，立即停机，按上述程序起动另一台主扇。
三、运行监视1、主扇必须连续运行，检修、倒机运行必须请示汇报，因故障停机时，应立即启动备用风机并及时汇报。
2、监视各种仪表、电机温度、各部轴承温度，各部位声响是否正常，并严格按规定做好运行记录，发现超标及异常情况，应立即停机检查处理汇报。
3、电机设有防潮加热器，正常运行时断开，停机备用时接入。
4、定期检查轴承润滑脂时间、数量和牌号。
四、倒机操作1、按规定实施倒机操作，倒机时，备用风机必须在10分钟内正常开启。
FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机
目录1、概述 (3)2、型号说明 (3)3、结构说明 (3)4、使用条件 (4)5、技术数据 (4)6、结构及安装和外形尺寸 (5)7、订货指南 (5)8、AFM系列风机性能在线监测控制系统 (5)1、概述FBCDZ(原BDK)系列高效节能矿用防爆对旋式主通风机是我公司在对近年来对旋主通风机使用情况广泛调查分析的基础上，结合我国国情，充分利用我公司的技术和生产优势，保留在用对旋主通风机的优点，对近年来矿井在用对旋主通风机存在的诸多问题，进行深入细致的研究分析，扬其长，避其短。
充分发挥国有大型企业的优势和雄厚的技术力量，并与中国科学院北京科能能源与动力研究发展中心和北京科技大学风机专家相结合，研制生产出该系列对旋式主通风机。
该系列风机气动性能优良、效率高、振动小、噪声低、反风量大、高效区域宽广，并采取了确保通风机安全、可靠运行的多项措施，研制的专用防爆电机，具有效率高、温升低、振动小、噪声低、轴承温升低、过载能力强等特点，从根本上解决了在用风机的缺陷，确保长期运行。
该系列通风机包括轮毂比为0.618的低中压系列、轮毂比为0.65的高压系列和轮毂比为0.618 Ⅱ系列低中压大风量系列，其电气防爆性能符合GB3836.1《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.2《爆炸性气体环境用电气设备第2部分：隔爆型“d”》的规定，防爆标志为ExdI。
适用于大中型煤矿矿井做地面抽出或压入式主通风机。
该系列风机取得国家安全生产重庆矿用设备检测检验中心颁发的防爆合格证和安标国家矿用产品安全标志中心颁发的安全标志证书。
风机叶片与保护筒内壁的配对金属材料经过国家安全生产重庆矿用设备检测检验中心检验并取得摩擦火花安全性检验合格证。
该系列风机配套专用隔爆型电机，取得国家防爆电气产品质量监督检验中心的防爆合格证，其制动装置取得国家防爆电气产品质量监督检验中心的部件防爆合格证。
2、型号说明FBCDZ通风机型号表示方法（举例说明）：F B C D Z №28/ 2 × 400装机功率，kW配用电动机台数机号，以叶轮直径的分米数表示主要通风机对旋通风机抽出式防爆型，防爆标志为ExdI通风机3、结构说明3.1 该系列风机的气动设计，应用当代先进的叶轮机械三元流动理论和CAD设计技术，由中国科学院北京科能能源与动力研究发展中心专家精心设计叶轮叶片和风机流道，优化各种参数，减少损失，提高效率，确保风机在满足风量和风压的前提下在宽广的高效区运行，设计工况点最高静压效率达85％以上。
矿用轴流对旋通风机安装
矿用轴流对旋通风机安装矿用轴流对旋通风机安装引言：矿用轴流对旋通风机是在矿井通风系统中关键的设备之一，其正确的安装对于矿井通风系统的运行和保障矿工的安全至关重要。
本文将详细介绍矿用轴流对旋通风机的安装步骤和注意事项。
一、安装前的准备工作 1. 环境准备：确保工作场所干燥、整洁，无杂物和堆放物，具备良好的通风条件。
2. 材料准备：准备好所需的安装材料和工具，如螺栓、螺母、密封垫圈、电动起重机、扳手、扳子等。
3. 安装位置准备：根据设计要求和现场情况，确定好通风机的安装位置，并在地面上做好标记和准确测量。
二、安装步骤1. 吊装通风机：使用电动起重机将通风机吊装到预定的安装位置。
在吊装过程中，应注意采取安全措施，保证安全顺利完成吊装操作。
2. 调整位置：将通风机放置在安装位置上后，使用水平仪进行调平，确保通风机的水平安装。
3. 固定安装：根据通风机的固定孔位置，使用螺栓、螺母和密封垫圈等进行固定安装。
确保螺栓紧固牢固，不得存在松动现象。
4. 接线连接：根据设备接线图和现场布线情况，进行通风机的电气接线连接。
确保接线正确、牢固，并采取合适的防护措施，如绝缘保护、接地等。
5. 检查调试：通风机安装完成后，对其进行全面的检查和调试。
检查通风机的运转方向、转速、噪音等情况，确保其正常运行。
6. 测试运行：在检查无误后，进行通风机的测试运行。
观察运行情况，检查是否存在异常现象。
如有异常，及时停机排除故障。
7. 完善记录：在安装完成后，应及时记录并归档安装过程中的相关信息，包括安装人员、时间、设备型号、安装图纸等。
以供将来的使用和维护参考。
三、注意事项1. 安全第一：在整个安装过程中，始终将安全放在首位。
必须遵守作业操作规程和安全操作标准，正确使用和保管工具设备，防止事故发生。
2. 严格按照设计标准和操作规程进行安装，不得随意改动和调整通风机的外观结构和内部零部件。
3. 定期检查和维护：安装完成后，通风机应定期进行检查和维护，确保其正常运行。
FBDNo6.32×30对旋轴流式通风机
FBDNo6.3/2×30对旋轴流式通风机技术规格书总工程师：防突科：机运科：单位：防突科2014年3月3日FBDNo6.3/2×30对旋轴流式通风机技术规格书一、设备名称：FBDNo6.3/2×30对旋轴流式通风机规格型号：FBDNo6.3/2×30二、数量：4台到货日期：2014.6三、主要技术参数1）、转数：2900r/min2）、电机功率：2×30KW3）、电机型号：YBF200L24）、额定电压：380/660V5）、额定电流：55.5/32A6）、风量：620-265m3/min7）、全压：563-6050Pa8)、最高全压效率：≥80%8）、外型尺寸(长X宽X高)2460×840×990mm9）、比A声级：≤25dB四、供货范围：FBDNo6.3/2×30对旋轴流式通风机4台，以及配件。
五、对厂家资质，主辅机证件、资料要求：要求“三证一标”齐全（煤安标志、防爆合格证、产品合格证、生产许可证），并提供产品使用说明书、外形及安装尺寸图及装箱单。
六、技术服务条款：1、供方提供的对旋轴流式通风机经正确安装、正常运转和保养在其使用寿命期内性能满足设计要求。
2、设备安装期间，供方派人免费指导安装，调试，并负责对需方职工免费进行培训。
七、售后服务及其它要求：1、在质保期内（即整机调试完毕起质保期一年），出现质量问题生产厂家免费维修并更换，如需返厂维修，厂家应提供车费。
2、供方对由于设计、工艺或材料的缺陷等发生的故障负责；服务人员应在24小时内赶到现场进行处理、服务；随时应用户要求提供技术支援。
3、对旋轴流式通风机到货后，由需方组织有关人员对供方所移交设备及备件进行验收。
4、供方负责将对旋轴流式通风机运输至十矿现场，费用供方承担。
主扇说明书

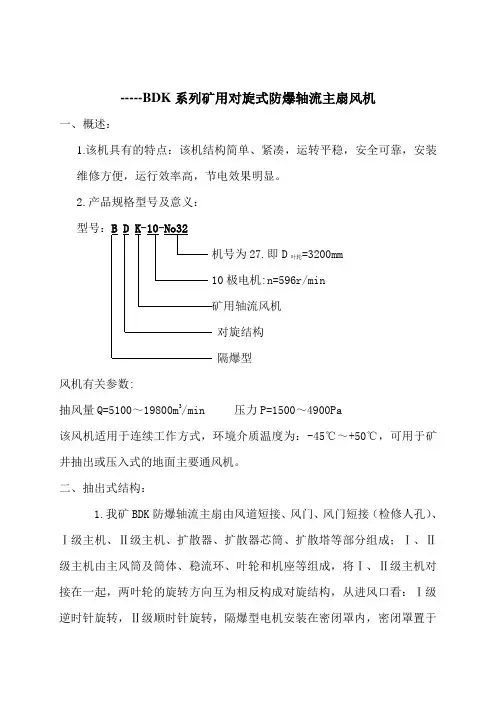

-----BDK系列矿用对旋式防爆轴流主扇风机一、概述：1.该机具有的特点：该机结构简单、紧凑，运转平稳，安全可靠，安装维修方便，运行效率高，节电效果明显。
2.产品规格型号及意义：27.即D叶轮=3200mm极电机:n=596r/min对旋结构隔爆型风机有关参数:抽风量Q=5100～19800m3/min 压力P=1500～4900Pa该风机适用于连续工作方式，环境介质温度为：-45℃～+50℃，可用于矿井抽出或压入式的地面主要通风机。
二、抽出式结构：1.我矿BDK防爆轴流主扇由风道短接、风门、风门短接（检修人孔）、Ⅰ级主机、Ⅱ级主机、扩散器、扩散器芯筒、扩散塔等部分组成；Ⅰ、Ⅱ级主机由主风筒及筒体、稳流环、叶轮和机座等组成，将Ⅰ、Ⅱ级主机对接在一起，两叶轮的旋转方向互为相反构成对旋结构，从进风口看：Ⅰ级逆时针旋转，Ⅱ级顺时针旋转，隔爆型电机安装在密闭罩内，密闭罩置于风机筒体中，是电机不接触含瓦斯的气体，密闭罩有进排气管与大气相同，主机筒内设有温流装置，使风机运行无喘振，保护环材料为H62黄铜，通过了摩擦火花试验，符合防爆要求。
叶轮轮毂上钻有25°、30°、35°、40°、45°五个角度孔，安装叶片时可根据需要在球形轮毂面上调解任意25°～45°之间的叶根安装角度。
2.扩散器用于动压向静压转换，用扩散塔改变气流方向。
3.该风机可反转反风，反风率在70%以上。
三、风机的正常运转状态与故障情况及处理：1.风机的正常运转体现在以下几个方面：风机运行声音正常，无较突出的异常声音；运行电流、电压稳定，无较大波动；风量、压力无较大波动；机体屋角大震动；电机绕组温度不超过110℃的情况下，基本稳定，无较大波动；轴承室的温度在不超过90℃的情况下基本稳定。
2.故障情况及处理：⑴.轴承故障：a.对于连续运行的风机突然轴承温度急剧上升，有时一小时之内比正常温度上升十余度，运行温度甚至超过了90℃，此时很可能是轴承保持架坏，必须停机检查或更换轴承；b.在正常情况下，出现缓慢的温度升高，一小时升高5℃左右，不断上升，即为轴承室缺油，应立即注入润滑脂，注入4小时后温度开始下降至正常温度；c.有时出现温度突然上升，比正常温度上升20℃～30℃左右，就不再上，又会逐渐降低，过几小时后又会上升，再下降，就是润滑脂有杂物引起，可以几小时加一些润滑脂把油挤出，带出杂物；d.如果轴承滚珠损坏，出现电机电流突然增大，并超过额定电流，应自动停机，更换轴承。
FBCDZ说明书
F B C D Z(≥№17)说明书(总11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--在安装使用产品前，请仔细阅读说明书并妥善保管！FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机（机号大于等于№17）使用维护说明书（执行GB/T21151-2007和Q/JLF001-2009标准）（2009年 6月编写，第5版）山西巨龙风机有限公司Shanxi Super Dragon Ventilator Limited Company地址：山西运城市德新路3号邮编：044000电话：传真：FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机（机号大于等于№17）一概述FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机（以下简称通风机）是我公司生产的节能型轴流式主扇风机，应用于煤矿通风换气。
通风机执行标准为：GB/T 21151-2007《煤矿用轴流主通风机技术条件》和Q/JLF001-2009《FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机技术条件（机号大于等于№17）》。
通风机的正常工作环境条件a) 海拔不超过1000m；b) 工作温度：-20℃～+40℃；c) 相对湿度：不大于95﹪RH（+25℃时）；d) 安装在煤矿地面使用，输送介质中允许含有甲烷爆炸性气体。
当海拔超过1000m时，可根据具体情况对电动机进行特殊设计。
二型号及含义三通风机结构及特点1、通风机的基本型式（见图1）器组成；3、通风机采用电动机与叶轮直联方式。
电动机安装在的隔流腔内，隔流腔内静压差大于流道内静压，并保持正压状态，保证电动机与通风机流道内含有瓦斯气体相互隔绝，同时还达到了一定的散热导流作用。
4、通风机的工作方式为抽出式；5、通风机防爆型式为：隔爆型，其防爆标志为：ExdI；6、机壳筒体叶轮旋转对应部分铆有铜保护圈，经国家授权的检验机构试验合格；7、叶轮出厂前已做好动平衡试验；8、叶片采用新型高效机翼扭曲型技术，分6个安装角度，并在叶轮上有相应的角度刻度，松动叶片紧固螺母可将叶片调整到所需角度；轮毂上安装有最大限位装置，可防止通风机超功率使用。
对旋式轴流通风机性能的分析研究
节。
再 有 ，Ｒ Ｒ ＋ 压 力 曲 线的 工 作部 分 （ 右边 ）和非 工作部分 （ 左 边 ）的断裂区较小 ，曲线左边的重
高 ；对 目前 国内煤矿 用对旋 主通风机 的效率进 行 了对 比 分析 ，指 出 了现存
２／Ｐｕ ） — ２ １
Ｐ
２ Ｐ
２
２
２ ／ Ｇ２
４ ２ ／
１１ Ｇ２ —２ ／ ／ ｕ
ｌｌ２ ／ —／ｅ２ｕ
Ｒ ＳＲ Ｓ ＋ ＋ ＋ ２（ Ｐ
２ Ｇ２ Ｐ
２ Ｃ２ Ｐ ｙ
４ ／ Ｇ２
ｌ
汪 ：ｃ ２ —— 旋 流 速 度 ； １— — 切 同 速 度 ； Ｐ— — 空 气 密 度 。 ２
产品样本给 出的性 能曲线再做具体对 比分析 。这５ 家企
业及产 品样本是 ： 企业Ａ：Ｂ ＤＫ系列煤矿用对旋主扇风机 。 企业Ｂ：防爆轴流式主要通风机。
企业Ｃ：Ｘ Ｘ风机。
限公 司开发 设计的带扩 压器对旋 轴流通风 机装置 （ №
题
１ 样机 ）的试验结果 ，其装 置的最高静压效率 为Ｏ８ ６ ４ ．１ （ 电动机效率 由其性能 曲线查得 ）。
的问题 并提 出 了建议 。
【 关键词】抗磨损
耐 腐蚀
叶轮
制造工艺
叠状 况明显改善 ，马鞍 形状 （ 凹部 特性 ）相对和缓 ，从而 对正 确使用
曲线 的工作部分带来 了方便 。
一
前言 估 Biblioteka ２对 旋式轴流通风机效率评 ．
这 里 主要 对２ Ｄ ＋ 的 效 Ｋ￣ Ｒ ＲⅡ
国内煤矿 用轴 流主 通风机 主要 有三 种形式 ，即 ①单 级 ：叶 轮＋ 导 叶 后
FBCDZ系列煤矿地面用防爆抽出式对旋轴流通风机
FBCDZ 系列煤矿地面用防爆抽出式对旋轴流通风机产品样本代号：0AP.138.048c南阳防爆集团股份有限公司2009 年06 月20 日目录1、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 32、型号说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 33、结构说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 34、使用条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 45、技术数据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 46、结构及安装和外形尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 57、订货指南⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 58、AFM系列风机性能在线监测控制系统⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯51、概述FBCDZ原( BDK)系列高效节能矿用防爆对旋式主通风机是我公司在对近年来对旋主通风机使用情况广泛调查分析的基础上，结合我国国情，充分利用我公司的技术和生产优势，保留在用对旋主通风机的优点，对近年来矿井在用对旋主通风机存在的诸多问题，进行深入细致的研究分析，扬其长，避其短。
充分发挥国有大型企业的优势和雄厚的技术力量，并与中国科学院北京科能能源与动力研究发展中心和北京科技大学风机专家相结合，研制生产出该系列对旋式主通风机。
该系列风机气动性能优良、效率高、振动小、噪声低、反风量大、高效区域宽广，并采取了确保通风机安全、可靠运行的多项措施，研制的专用防爆电机，具有效率高、温升低、振动小、噪声低、轴承温升低、过载能力强等特点，从根本上解决了在用风机的缺陷，确保长期运行。
该系列通风机包括轮毂比为0.618 的低中压系列、轮毂比为0.65 的高压系列和轮毂比为0.618 Ⅱ系列低中压大风量系列，其电气防爆性能符合GB3836.1《爆炸性气体环境用电气设备第1 部分：通用要求》和GB3836.2《爆炸性气体环境用电气设备第2 部分：隔爆型“ d”》的规定，防爆标志为ExdI 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对旋轴流主扇通风机
一、设备数量及名称
对旋轴流通风机 FBCDZ-10-NO.24B 2台
二、技术参数
电机功率：2×132KW
电压：380V
风量:56～125m3/s
风压:552～2090Pa
三、主要配置及要求
1、配备电控设备如下:
配备进线柜2台、联络柜1台和变频器启动柜4台（一拖一控制），并配备柜体之间的连接母线。
变频器要求配备国产优质产品。
2、风机主机内流道采用封闭式设计，电机隔流腔完全与风道隔离，采用流道散热管式散热方式。
3、风机配备电动碟阀，可实现电动、手动及集控功能。
4、扩散器内加装消音装置。
5、风机叶片材质为不锈钢，调节叶片角度为单片独立体外调节。
6、主电机定子每相绕组在制造时预埋2支测温探头，轴承室安装2支测温探头，主电机轴承选用瑞典SKF原装轴承，每台不少于三盘。
并安装轴承振动监测传感器。
7、配置置轴承数控注油器。
8、设置防喘振装置。
9、配置在线监控系统，测试并显示风量、负压、静压、动压、全压、风速、单电机功率、电机总功率、效率及工况曲线、风机轴承温度、电机轴承及定子绕组温度、风机振幅 ( 风机轴向 , 径向各一个监测点)、电机轴功率、电压、电流、功率因数、风机主电机的开停及正反转信号、反转电流值、风机转速及风
机的耗电量等数值。
系统能对风门的开闭状态进行在线监控。
系统要留有通讯接口，便于与自动化控制系统相配套。
三、供货范围
1、提供对旋轴流主扇通风机、电控及安装维修专用工具2套。
2、提供技术资料（含设备出厂图册、使用说明书、主机与配套件的煤安标志、出厂合格证）6套。
3、提供无偿售后服务。
