键的选择尺寸
平键和键槽的标准尺寸规格表
平键和键槽的标准尺寸规格表在机械工程和制造领域，平键和键槽是常用的连接元件，用于传递扭矩或固定定位。
它们的尺寸规格对于确保连接的可靠性和稳定性至关重要。
本文将介绍平键和键槽的标准尺寸规格表，并讨论一些相关的注意事项。
一、平键的标准尺寸规格表平键是一种连接元件，通常用于连接轴和轴套之间。
它们有不同的类型，如平头键、半圆头键和楔形键。
以下是一份常见平键的标准尺寸规格表，用于帮助工程师在设计和制造过程中选择适当的尺寸。
1. 平头键- 宽度（w）：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm- 厚度（t）：1mm、2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm- 长度（L）：10mm、12mm、15mm、18mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm2. 半圆头键- 直径（d）：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm30mm、35mm、40mm、45mm、50mm3. 楔形键- 宽度（w）：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm- 厚度（t）：1mm、2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm- 长度（L）：10mm、12mm、15mm、18mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm二、键槽的标准尺寸规格表键槽是用于容纳平键的对应孔槽。
键槽应该与平键完全契合，以确保连接的稳定性。
下面是一份常用键槽的标准尺寸规格表，以供参考。
1. D型键槽- 宽度（w）：2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm- 深度（h）：1mm、2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、15mm、18mm、20mm- 长度（L）：10mm、12mm、15mm、18mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm2. 矩形键槽12mm、15mm、18mm、20mm- 深度（h）：1.5mm、2mm、2.5mm、3mm、3.5mm、4mm、4.5mm、5mm、5.5mm、6mm、6.5mm、7mm- 长度（L）：10mm、12mm、15mm、18mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm三、注意事项在设计和选择平键和键槽时，需要注意以下几点：1. 扭矩传递能力：平键和键槽的尺寸要足够大，以满足所需的扭矩传递能力。

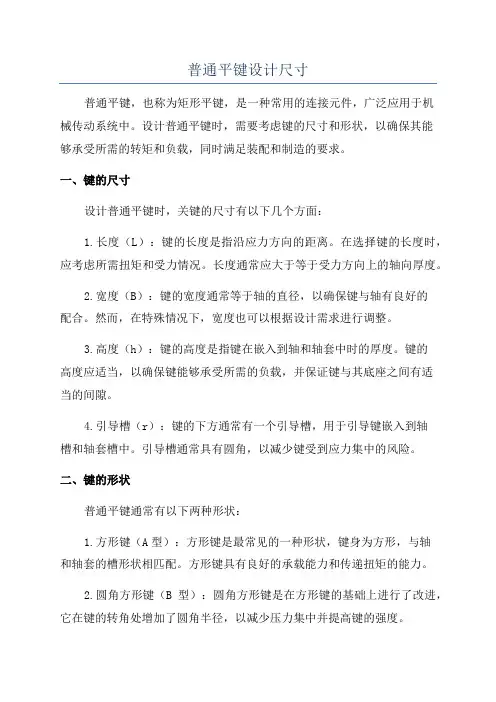

普通平键设计尺寸
普通平键设计尺寸普通平键，也称为矩形平键，是一种常用的连接元件，广泛应用于机械传动系统中。
设计普通平键时，需要考虑键的尺寸和形状，以确保其能够承受所需的转矩和负载，同时满足装配和制造的要求。
一、键的尺寸设计普通平键时，关键的尺寸有以下几个方面：1.长度（L）：键的长度是指沿应力方向的距离。
在选择键的长度时，应考虑所需扭矩和受力情况。
长度通常应大于等于受力方向上的轴向厚度。
2.宽度（B）：键的宽度通常等于轴的直径，以确保键与轴有良好的配合。
然而，在特殊情况下，宽度也可以根据设计需求进行调整。
3.高度（h）：键的高度是指键在嵌入到轴和轴套中时的厚度。
键的高度应适当，以确保键能够承受所需的负载，并保证键与其底座之间有适当的间隙。
4.引导槽（r）：键的下方通常有一个引导槽，用于引导键嵌入到轴槽和轴套槽中。
引导槽通常具有圆角，以减少键受到应力集中的风险。
二、键的形状普通平键通常有以下两种形状：1.方形键（A型）：方形键是最常见的一种形状，键身为方形，与轴和轴套的槽形状相匹配。
方形键具有良好的承载能力和传递扭矩的能力。
2.圆角方形键（B型）：圆角方形键是在方形键的基础上进行了改进，它在键的转角处增加了圆角半径，以减少压力集中并提高键的强度。
三、其他注意事项在设计普通平键时，还需要注意以下事项：1.材料选择：键通常由高强度材料如碳钢或合金钢制成，以确保其具有足够的强度和耐久性。
2.安装和拆卸：键的设计应允许其容易安装和拆卸。
一般情况下，键与轴和轴套的配合间隙应控制在适当范围内，以确保键能够顺利安装并正确传递扭矩。
3.表面处理：键的表面通常需要进行处理，以提高其耐腐蚀性和润滑性。
处理方法包括镀银、镀锌、磷化等。
总结：普通平键的设计尺寸取决于所需的转矩和负载。
主要尺寸包括长度、宽度、高度和引导槽。
键的形状通常为方形或圆角方形。
设计时需要注意材料选择、安装和拆卸以及表面处理等因素，以确保普通平键能够稳定地工作并具有良好的耐久性。
平键和键槽的标准尺寸规格表
平键和键槽的标准尺寸规格表键和键槽是机械设备中常见的配合形式，它们通常用于连接两个或多个部件，使它们能够转动，拖动或其他形式的运动。
平键和键槽通常由锥形圆柱形体积的形状组成，在各种机械设备中得到广泛的应用。
以下是平键和键槽的标准尺寸规格表。
1. 平键平键的尺寸规格如下：1.1. 宽度：在0.5到100毫米之间。
尺寸的宽度可以按照需要进行调整1.2. 厚度：在0.5到50毫米之间。
尺寸的厚度可以按照需要进行调整1.3. 长度：在5到500毫米之间。
尺寸的长度可以按照需要进行调整1.4. 安装孔的直径：在10到200毫米之间。
尺寸的直径可以按照需要进行调整1.5. 材料：常用材料有钢和铜。
根据特定的应用，也可以使用不同的材料。
2. 键槽键槽的尺寸规格如下：2.1. 宽度：在0.5到100毫米之间。
尺寸的宽度可以按照需要进行调整2.2. 深度：在0.5到50毫米之间。
尺寸的深度可以按照需要进行调整2.3. 长度：在5到500毫米之间。
尺寸的长度可以按照需要进行调整2.4. 安装孔的直径：在10到200毫米之间。
尺寸的直径可以按照需要进行调整2.5. 材料：常用材料有钢和铜。
根据特定的应用，也可以使用不同的材料。
3. 尺寸配对优秀的平键和键槽应该精密匹配，以确保平稳的运动和良好的性能。
以下是配对尺寸的标准规格：3.1. 平键：长度应该比键槽的长度短1-2毫米。
宽度和厚度应该与键槽相匹配。
3.2. 键槽：长度应该比平键的长度长1-2毫米。
宽度和深度应该与平键相匹配。
4. 其他注意事项4.1. 在机械设备中，平键和键槽的质量会对性能产生重要影响。
因此，用户应该选择优质材料，并严格遵守规格。
4.2. 在安装和维修机械设备时，必须仔细处理平键和键槽，以避免任何损坏或磨损。
4.3. 键和键槽的设计应考虑使用环境和要求，以确保高效，耐久和安全的使用。
平键和键槽在各种机械设备中得到广泛应用。
选择适当的规格和材料对于机械设备的性能至关重要。

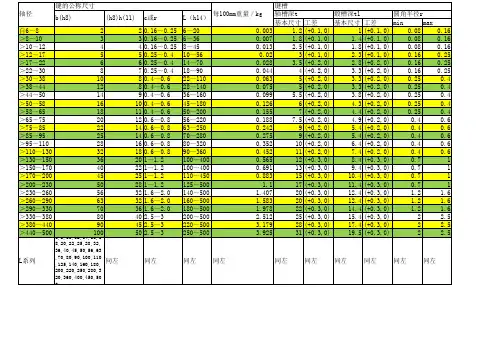

平键选型表
2．当键长大于500mm时，其长度应按GB／T321-1980优先数和优先数系的R20系列选取。 3．表中每l00mm长的质量系指B型键。 4. 较高的偏差对于B型键应为h9。 5．当需要时，键允许带起键螺孔，起键螺孔的尺寸按键宽参Байду номын сангаас表6.3-6中的d0选取。螺孔的位置距键端为b～2b，较长的键可以采用两个对称的起键螺孔。 6. 标记示例：圆头普通平键（A型），b=10mm,h=8mm,l=25mm 键 10×25 GB/T 1096-2003 对于同一尺寸的圆头普通平键（B型）或单圆头普通平键（C型）,标记为： 键 B10×25 GB/T 1096-2003 键 C10×25 GB/T 1096-2003 7. 本表的单位是mm。
圆角半径r min max 0.08 0.08 0.08 0.16 0.16 0.16 0.25 0.25 0.25 0.25 0.25 0.4 0.4 0.4 0.4 0.4 0.7 0.7 0.7 0.7 1.2 1.2 1.2 2 2 2
0.16 0.16 0.16 0.25 0.25 0.25 0.4 0.4 0.4 0.4 0.4 0.6 0.6 0.6 0.6 0.6 1 1 1 1 1.6 1.6 1.6 2.5 2.5 2.5
键槽 轴槽深t 基本尺寸 1.2 1.8 2.5 3 3.5 4 5 5 5.5 6 7 7.5 9 9 10 11 12 13 15 17 20 20 22 25 28 31
工差 (+0.1,0) (+0.1,0) (+0.1,0) (+0.1,0) (+0.2,0) (+0.2,0) (+0.2,0) (+0.2,0) (+0.2,0) (+0.2,0) (+0.2,0) (+0.2,0) (+0.2,0) (+0.2,0) (+0.2,0) (+0.2,0) (+0.3,0) (+0.3,0) (+0.3,0) (+0.3,0) (+0.3,0) (+0.3,0) (+0.3,0) (+0.3,0) (+0.3,0) (+0.3,0)

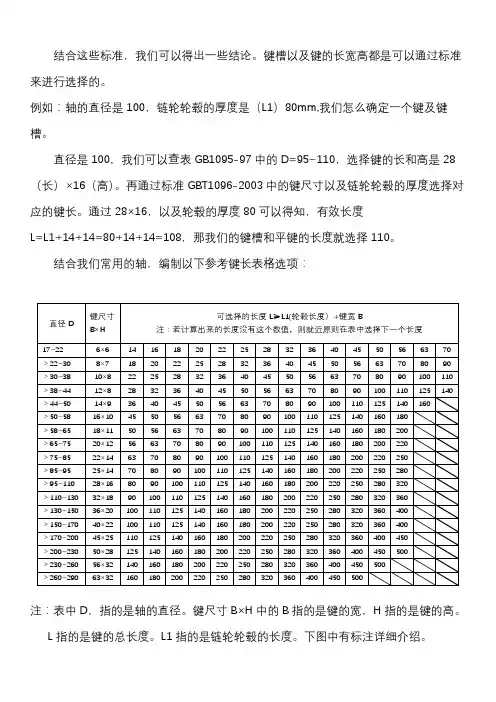

轴键槽与键的选择 -
结合这些标准，我们可以得出一些结论。
键槽以及键的长宽高都是可以通过标准来进行选择的。
例如：轴的直径是100，链轮轮毂的厚度是（L1）80mm,我们怎么确定一个键及键槽。
直径是100，我们可以查表GB1095-97中的D=95~110，选择键的长和高是28（长）×16（高）。
再通过标准GBT1096-2003中的键尺寸以及链轮轮毂的厚度选择对应的键长。
通过28×16，以及轮毂的厚度80可以得知，有效长度
L=L1+14+14=80+14+14=108，那我们的键槽和平键的长度就选择110。
结合我们常用的轴，编制以下参考键长表格选项：
注：表中D，指的是轴的直径。
键尺寸B×H中的B指的是键的宽，H指的是键的高。
L指的是键的总长度。
L1指的是链轮轮毂的长度。
下图中有标注详细介绍。
键的标准尺寸表
键的标准尺寸表一、介绍键盘是计算机输入设备中最常用的一种，而键盘上的键则是用来输入字符和控制计算机的基本单位。
为了更好地设计、生产和维护键盘，制定了一套键的标准尺寸表。
键的标准尺寸表规定了键的大小、间距、形状等参数，以便确保键盘的使用者能够舒适地操作键盘，提高输入效率。
二、键的尺寸参数键的标准尺寸表中包含了一系列的尺寸参数，下面我们将逐一介绍这些参数以及其意义。
1. 键位尺寸（Keycap Size）键位尺寸是指键盖的尺寸，也就是我们平时所说的键帽。
键位尺寸通常用单位“U”来表示，1U表示一个标准尺寸的键位。
常见的键位尺寸有1U、1.25U、1.5U、1.75U、2U等，不同尺寸的键位用于不同位置的键位。
2. 键间距（Key Spacing）键间距指的是相邻两个键位之间的距离。
键间距通常用mm（毫米）来表示。
常见的键间距有19mm、18mm、17.5mm、17mm等，不同的键间距会影响到使用者的输入速度和准确性。
3. 键程（Key Travel）键程是指按下键位后所需的下压距离。
键程通常用mm（毫米）来表示。
常见的键程有2mm、2.5mm、3mm等，不同的键程会影响到按键的手感和使用者的舒适度。
4. 键下距（Key Bottom Distance）键下距是指键盖底部到键盘基板（或底壳）之间的距离。
键下距通常用mm（毫米）来表示。
常见的键下距有3.5mm、4mm、4.5mm等，不同的键下距会影响到按键的稳定性和寿命。
5. 键帽壳（Keycap Profile）键帽壳是指键位顶面的几何形状。
常见的键帽壳有SA、DSA、GMK等，不同的键帽壳会影响到按键的触感和使用者的偏好。
三、键盘布局键盘布局是键的标准尺寸表中的重要内容。
常见的键盘布局有QWERTY、DVORAK、Colemak等。
不同的键盘布局会影响到使用者的输入习惯和效率。
1. QWERTY布局QWERTY布局是最常见的键盘布局，得名于键盘上字母键的布局。
关于普通平键的设计尺寸参数汇总
关于普通平键的设计尺寸参数汇总普通平键是一种常见的机械连接元件，广泛应用于机械传动系统中。
设计平键尺寸参数时需考虑到键的尺寸、位置以及材料等因素。
下面是关于普通平键设计尺寸参数的汇总。
1.键的尺寸参数：- 键宽（b）：键宽是键的重要尺寸参数之一，其大小根据所需传递的扭矩和拧紧力来确定。
一般情况下，键宽的设计应满足公式：b ≥ 0.26 × (P × L × 10^-3)^0.33，其中P为所传递扭矩（N·m），L为键长（mm）。
键宽还需根据轴的直径和键的宽度比值来选取。
-键高（h）：键高是键的垂直尺寸参数，一般选择适当的标准键高即可。
-键长（L）：键长是键的长度，一般应大于等于轴的直径，以保证键的连接牢固。
键长也可选择为轴直径的1.5倍，以提供足够的支撑面积。
-溢出高度（d）：溢出高度是键的两端在联接轴两侧的突出高度。
设计时需保证键的溢出高度能提供足够的支撑面积，一般建议溢出高度为键高的1.2倍。
2.键的位置参数：-键槽位置：键槽位置是键在轴上的位置，需要保证与配对的轴套相对应。
-键槽长度：键槽长度应等于键的长度，用于固定键在轴上的位置。
-键槽深度：键槽深度应根据键的尺寸和材料来选择，一般为键高的1.1倍。
3.键的材料：普通平键一般采用优质碳钢材料制造，可以满足一般机械连接的要求。
若连接要求较高，则可以选择使用合金钢或不锈钢材料制造的键，以提高其强度和耐腐蚀性能。
总结：普通平键的设计尺寸参数包括键宽、键高、键长和溢出高度等。
这些参数的选取需根据所需传递的扭矩、轴直径以及键的材料等因素来确定。
同时，键的位置参数也需要考虑，如键槽位置、键槽长度和深度等。
合理选择键的尺寸和材料能够确保连接的牢固性和传递效果。
在实际设计过程中，还需要根据具体的应用需求和标准规范进行综合考虑和调整。
标准键尺寸参数
15.0
17.0
8.4
9.4
10.4
11.4
1.0
>230~260
>260~290
>290~330
56
63
70
30
32
36
140200
160500
180500
20.0
20.0
22.0
12.4
12.4
14.4
1.6
>330~380
>380~440
>440~500
80
90
100
40
45
50
200500
8
+0.036
0
+0.098
+0.040
0
-0.036
±0.018
-0.015
-0.051
4.0
+0.2
0
3.3
+0.2
0
＞30~38
10×8
10
5.0
3.3
0.25
0.40
＞38~44
12×8
12
+0.043
0
+0.120
+0.050
0
-0.043
±0.0215
-0.018
-0.061
5.0
3.3
28
32
12
14
14
16
18
56220
63250
70280
80320
90360
7.5
9.0
9.0
10.0
11.0
4.9
5.4
键的截面尺寸bh主要是根据什么来选择
键的截面尺寸bh主要是根据什么来选择
键的截面尺寸b×h（宽度b和高度h）的选择主要取决于以下几个因素：
1. 承受的扭矩：键需要传递的扭矩越大，键的截面尺寸就需要相应地增加以满足强度要求。
同时，要考虑动态载荷、冲击载荷和工作条件等因素。
2. 轴的直径：轴的直径会影响键的截面尺寸选择。
通常情况下，轴越粗，承受的扭矩越大，键的截面尺寸也需要相应地增加。
3. 材料强度：轴和键的材料强度也是影响键截面尺寸选择的一个因素。
材料的抗剪切强度越高，所需的键截面尺寸可以相应地减小。
4. 设计标准和经验：根据设计标准和实际工程经验，可以参考相关设计手册和规范来选择合适的键截面尺寸。
总之，在选择键的截面尺寸时，需要综合考虑承受的扭矩、轴的直径、材料强度以及设计标准和经验等多方面因素，以保证键能在机械传动系统中稳定地传递扭矩，满足使用要求。
键的标准尺寸
键的标准尺寸键盘是我们日常生活和工作中经常使用的输入设备，而键的尺寸作为键盘的重要参数之一，直接影响着我们的使用体验。
在键盘的设计和制造过程中，尺寸的选择是至关重要的。
本文将就键的标准尺寸进行介绍和分析，以帮助读者更好地了解键盘的设计和使用。
首先，我们需要了解键的尺寸是如何定义的。
键的尺寸通常包括键面的长度、宽度和厚度，以及按键的行程和弹跳力等参数。
这些参数的选择直接影响着键盘的手感、稳定性和耐用性。
在键盘设计中，不同的尺寸参数会对键盘的整体性能产生不同的影响。
其次，我们需要了解不同类型键盘的标准尺寸。
目前市面上常见的键盘类型包括机械键盘、薄膜键盘和薄膜机械键盘等。
不同类型的键盘在键的尺寸上存在一定的差异，这主要取决于键盘的结构设计和使用场景。
例如，机械键盘通常具有较长的按键行程和较大的按键弹跳力，而薄膜键盘则通常具有较短的按键行程和较小的按键弹跳力。
因此，在选择键盘时，我们需要根据自己的实际需求来确定合适的键的尺寸。
另外，键的标准尺寸还与键盘布局有关。
常见的键盘布局包括全尺寸键盘、TKL键盘、60%键盘等。
不同的布局对键的尺寸也有一定的要求。
例如，全尺寸键盘通常具有数字键盘区，因此需要较大的键面尺寸来容纳更多的按键；而60%键盘由于取消了数字键盘区，因此可以采用较小的键的尺寸来实现更紧凑的布局。
最后，我们需要关注键的尺寸对用户体验的影响。
良好的键盘设计应该能够提供舒适的手感和稳定的按键响应，而这与键的尺寸密切相关。
合适的键面尺寸和按键行程可以有效减少误触和按键疲劳，从而提高用户的使用效率和舒适度。
因此，在键盘设计中，我们需要综合考虑键的尺寸、按键行程和按键弹跳力等参数，以实现最佳的用户体验。
综上所述，键的标准尺寸是键盘设计中的重要参数，直接影响着键盘的手感、稳定性和用户体验。
在选择键盘时，我们需要根据自己的实际需求和偏好来确定合适的键的尺寸。
同时，在键盘设计和制造过程中，厂商也需要充分考虑键的尺寸对键盘性能和用户体验的影响，以提供更优质的产品和服务。
